Диагностика основных неисправностей

Наиболее частыми причинами плавающих оборотов современного двигателя выступает датчик массового расхода воздуха, датчик положения дроссельной заслонки, регулятор холостого хода и датчик скорости. Для самостоятельной диагностики необходимо воспользоваться методом исключения.

1. Чтобы проверить ДМРВ потребуется протестировать датчик мультиметром. Напряжение рабочего устройства должно находиться на отметке около 1В. Стоит добавить, что самостоятельная проверка большинства других датчиков осуществляется аналогичным образом или же сразу производится замена вызывающего подозрение элемента на новый. Также необходимо дополнительно проверять целостность проводов, фишек и клемм.
2. Если с расходомером все в порядке, тогда обороты двигателя могут плавать «на холодную» или «на горячую» в результате неисправностей регулятора холостого хода. Устройство отвечает за увеличение или уменьшение подачи горючего при помощи специального штока и иглы, срабатывая в момент перехода двигателя на холостой ход. Одним из признаков неисправности регулятора является то, что мотор может стабильно работать под нагрузкой и глохнуть при отпущенной педали газа. Также двигатель может заглохнуть на холостых оборотах при включении системы климата, ближнего/дальнего света и т.д.

Что касается датчика скорости, то данное устройство крепится на КПП и передает сигналы на контроллер с определенной частотой. ЭБУ таким образом понимает, с какой скоростью движется машина. Блок управления ДВС ограничивает подачу топлива, а регулятор холостых оборотов инициирует подачу воздуха в обход дросселя. Дополнительно в процессе диагностики необходимо очищать область дроссельной заслонки и проверять работоспособность датчика положения заслонки.

Быстро определить неисправность датчика скорости можно путем анализа показаний спидометра. Если мотор глохнет на холостых, а стрелка на приборе остается неподвижной с набором скорости, тогда стоит проверить контактную группу и/или заменить датчик.

Датчик положения коленчатого вала выступает синхронизирующим элементом зажигания и топливоподачи. Его неисправность проявляется таким образом, что двигатель попросту не заводится.

Плавающие обороты на дизеле

Если плавают обороты дизельного двигателя, тогда проблема может заключаться в том, что подвижные лопасти топливного насоса могут заедать. Подобное явление может быть вызвано попаданием ржавчины. Коррозия возникает от того, что в дизтопливе зачастую наблюдается присутствие воды. Примечательно, что в подобном случае обороты могут плавать как на холодном, так и на прогретом дизеле.

Карбюраторный двигатель

Отечественные машины, кроме некоторых моделей, комплектуются карбюратором. Причины «плавания» частоты вращения коленвала:

1. Ошибки в регулировке ХХ мотора или сбое настроек в процессе пользования авто. В последнем случае параметры смещаются в сторону запоздания.
2. Загрязнение жиклеров или системы ХХ. В таких обстоятельствах горючее смешивается с меньшим объемом воздуха, и мотору трудно поддерживать необходимые обороты.
3. Всасывание большего объем воздуха, чем это необходимо. Происходит «обеднение» горючей смеси, из-за чего двигатель захлебывается, а обороты начинают плавать.
4. Загрязнение воздушного фильтра. Поток воздуха, поступающий к двигателю, идет через фильтрующий элемент. Если он забит, смесь перенасыщена бензином.
5. Неправильный уровень горючего в карбюраторе.

На инжекторе

В машинах, на которых установлена принудительная подача топлива, причина обычно кроется в электронном блоке, отвечающем за впрыск топливной смеси. Его работа основывается на показаниях датчиков. Перепады оборотов мотора происходят из-за некорректных данных, поступающих от датчика расхода топлива. В результате воздух приходит в инжектор в гораздо больших количествах, чем необходимо.

Излишки воздуха приводят к тому, что ЭБУ начинает подавать команду инжекторным клапанам открыться – тогда начинается подача топливной смеси. Топливо сгорает, происходит скачок оборотов мотора. После сгорания бензина обороты опять начинают падать.В случае с инжекторными моторами причины могут быть и другими:

• свечи зажигания засорились или пришли в негодность;
• электрическая проводка получила повреждения;
• вышел из строя РХХ;
• поломалась система выхлопа газов;
• вентиляция картера засорилась.

Возможный подсос воздуха

Если же плавают обороты при заводке двигателя, это скорее всего вызвано подсосом воздуха. Если воздух попадает дополнительно через трещины патрубков воздуховодов, двигатель работает нестабильно. Кроме того, данный воздух не проходит через фильтр, то есть через него может попасть пыль и песок, который приведет к повышенному износу двигателя. Самостоятельно определить наличие трещин, через которые проходит воздух можно визуально. Обычно это происходит из-за треснувших или изношенных патрубков. Лучше их заменить новыми, не стоит просто перематывать изолентой. При ремонте в мастерской патрубки проверяются компрессором.

Способы устранения плавающих оборотов двигателя

Приступая к поиску и устранению причин, вызывающих нестабильную работу мотора в режиме холостого хода, в первую очередь нужно проверить:

1. Состояние воздушного фильтра и свечей зажигания. При критическом загрязнении их нужно заменить.
2. Целостность изоляции высоковольтных проводов. При обнаружении повреждений они подлежат замене.

Проверка герметичности впускного коллектора (видеогид)

Рассмотрим остальные элементы устройства автомобиля, неисправность которых может повлиять на бесперебойную работу двигателя ВАЗ 2114 в режиме холостого хода.

Диагностика электромагнитного клапана

Автомобили с моторами, оснащенными карбюратором, оборудуются электромагнитными клапанами холостого хода. Устройства проверяют следующим образом:

1. Отсоединяют провод питания.
2. Запускают двигатель для прогрева.
3. Подключают провод. Если при этом не слышен чёткий щелчок, деталь необходимо заменить.

Регулировка холостого хода на карбюраторном двигателе (с видео)

Отметим, что основная причина появления плавающих оборотов холостого хода у двигателей такого типа заключается в неправильной работе карбюратора. Регулировка устройства выполняется путём вращения винтов качества и количества топлива.

Исправна ли система EGR на инжекторе

«Плавание» оборотов может быть вызвано заклиниванием клапана рециркуляции отработанных газов (EGR), который установлен в выпускном коллекторе. Нужно периодически удалять загрязнения с седла клапана и его посадочного места при помощи аэрозоля для очистки карбюратора, не допуская попадания жидкости на диафрагму датчика.

Необходимо следить за чистотой седла клапана

Правильно ли работает регулятор холостого хода

РХХ проверяют, измеряя электрическое сопротивление на контактах — для диагностики устройства потребуется тестер (мультиметр), установленный в режим работы «омметр». Для проверки детали:

1. Выключим зажигание.
2. Отсоединим колодку подключения.
3. Замерим сопротивление на контактах A — B и C — D устройства. Оптимальные показания прибора варьируются от 40 до 80 Ом.
4. Повторим измерения с контактами B — C и A — D. В этом случае мультиметр должен показать «бесконечность» или обрыв цепи.

Любые нарушения нормальных значений сопротивления означают неисправность регулятора. Отказ РХХ — распространённая причина возникновения плавающих оборотов двигателя на холостом ходу, а при обнаружении неисправности устройство подлежит обязательной замене. Перед тем как приступить к демонтажу детали, необходимо отключить провод «минус» от аккумулятора. После установки новый РХХ калибруют — возвращают на место снятую клемму, включают и через 5–10 секунд выключают зажигание (двигатель запускать не нужно).

Отказ РХХ — частая причина появления плавающих оборотов двигателя

Исправность ДМРВ

Для диагностики датчика массового расхода воздуха нужно переключить режим работы тестера на «вольтметр» (20 B). Проверяем деталь, выполнив следующие действия:

1. Заглушим мотор и включим зажигание.
2. Замерим величину напряжения на разъёме подключения между контактами зелёного и жёлтого проводов. Показания мультиметра должны находиться в диапазоне 0,99 – 1,02 B.

Устройство можно почистить, «продув» аэрозолем для чистки карбюраторов

Видео: Проверяем датчик массового расхода воздуха

Чистота узла заслонки

Узел дроссельной заслонки диагностируется при помощи визуального осмотра на предмет загрязнения. Очищают деталь ватными палочками и зубной щёткой, смоченной чистящим раствором. Для удобства выполнения работ устройство демонтируют. После чистки рекомендуется продуть все каналы и патрубки узла сжатым воздухом, используя насос для подкачки шин.

Чтобы очистить деталь, её необходимо демонтировать

Видео: Как почистить дроссельную заслонку

Можно ли продиагностировать ДПКВ и ДСА

О поломке ДПКВ и ДСА (датчик Холла) сигнализирует индикатор Check Engine, загоревшийся на приборной панели автомобиля. Проверка этих устройств возможна только с помощью специальных приборов (осциллографов). Предварительно можно проконтролировать целостность проводки — в случае её нарушения повреждения следует устранить.

• Датчик ДПКВ установлен на кронштейне, расположенном в непосредственной близости от шкива привода генератора.
• ДСА размещён на механизме привода спидометра коробки переключения передач.

Для более подробного ознакомления с методами обнаружения неисправностей, связанных с нарушением работы мотора в режиме холостого хода, рекомендуется посмотреть следующий видеоролик.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ РХХ

Что можно самостоятельно сделать при проверке электрической цепи регулятора холостого хода ВАЗ 2107? Замер напряжения на колодке подключения к блоку управления и замер сопротивления обмоток электродвигателя регулятора. Для измерения нужно иметь тестер.

Порядок диагностики приводится ниже:

1. Отсоединить колодку со жгутом проводов от регулятора. Он находится на дроссельном узле.
2. Включить зажигание.
3. Тестер настроить в режим измерения напряжения в диапазоне от 0 до 20 вольт.
4. Щуп от тестера со знаком «минус» подсоединить к массе автомобиля.
5. Щуп от тестера со знаком «плюс» по очереди подсоединить к выводам «А» и «D» на колодке жгута. Напряжение между массой и выводами должно соответствовать 12 вольт. Если нет напряжения, возможно, не исправлен контроллер.
6. Далее тестер перевести в положение измерения сопротивлений. Измерить сопротивление первой обмотки между клеммами «А» и «В». Измерить сопротивление второй обмотки между клеммами «С» и «D». На обеих обмотках должно быть по 52 Ом. В других вариациях измерений между клеммами прибор должен показывать обрыв цепи. Если тестер показывает обратное, то электромотор неисправен.

Нарушение работы РХХ.

Электромотор не единственный узел в регуляторе, который может сломаться, есть ряд других поломок:

• окисление контактов разъемов, обрыв проводов;
• загрязнение штока, препятствующее движению;
• порвалось уплотнительное кольцо;
• износ резьбы винта на штоке.

Из вышеперечисленных поломок самая распространенная — это загрязнение штока. Если в процессе эксплуатации длительное время не проводился технический уход дроссельного узла, возможен нагар на штоке регулятора. Для удаления грязи, нужно снять РХХ и промыть ацетоном.

Периодически нужно чистить шток. Иначе увеличивается нагрузка, которая может вывести из строя ЭБУ. Тогда придется обращаться к специалистам СТО.

Неполадки в ДМРВ – датчике массового расхода воздуха.

ДМРВ находится в воздуховоде между дроссельной заслонкой и фильтром очистки атмосферного воздуха. Он показывает объем поступающего воздуха из атмосферы во всасывающий коллектор. По этим данным блок управления рассчитывает количество горючего, необходимого для текущего режима работы ДВС.

При неисправности датчика, на панели горит лампа «Проверьте двигатель». Параллельно с этим возможен ряд признаков поломки:

1. Расход горючего увеличен.
2. Обороты холостого хода увеличены.
3. Нарушается динамика автомобиля из-за снижения мощности.
4. Невозможно запустить ДВС, даже на «горячую».
5. Обороты меняются при любом положении дросселя, даже под нагрузкой двигателя.

Такие датчики не ремонтируются, а меняются. Поэтому необходимо убедиться точно, что причина в нем. Часто причиной может быть загрязнение платиновой нити внутри прибора, ее можно почистить. Или причина подсоса воздуха через поврежденный воздуховод.

Подсос воздуха через трещины в шлангах и уплотнениях.

Много есть мест, откуда лишний воздух может попасть во всасывающий коллектор, минуя ДМРВ. Горючая смесь обедняется, обороты уменьшаются, мощность падает. ЭБУ пытается исправить эти ошибки. Происходит сбой в системе, частота оборотов и «тяга» не соответствуют заданным параметрам. На панели аварийная лампочка «Проверьте двигатель» не горит. Из этого вывод: датчики работают, а ДВС где-то подсасывает воздух.

Есть несколько мест подсоса воздуха, куда стоит обратить внимание, это:

• коллектор со своими прокладками, всевозможные стыки, прокладки под оборудованием, прикрепленным к коллектору;
• вакуумный усилитель тормозной системы и его шланги:
• блок дроссельной заслонки;
• вакуумные патрубки.

После устранения этих недостатков силовой агрегат будет работать в нормальном режиме.

Другие причины.

Автомобиль — сложная инженерная конструкция. В процессе эксплуатации износу подвергаются его агрегаты, узлы, системы, блоки. И описать все сочетания поломок невозможно.

Вот некоторые причины неправильной работы ДВС:

1. Система зажигания с множеством своих «болячек».
2. Форсунки, требующие профессионального ухода.
3. Бензин низкого качества.
4. Наличие воды в топливном баке.
5. Топливные и воздушные фильтры засорены.
6. Другое.

В каждом случае необходимо разбираться, выявлять причину и следствие. Если не получается самостоятельно, следует обратиться к специалистам СТО.

В этой статье, «Почему плавают обороты холостого хода на инжекторном двигателе ВАЗ 2107», упор сделан на поломку Регулятора ХХ. Если он сломан, то практически не ремонтируется. Лучше поменять. Самостоятельно это не сложно, имея новый РХХ и минимум инструментов.

Режим холостого хода двигателя

Какие обороты двигателя должны быть на холостом ходу (ХХ)? Средние показатели для большинства автомобилей находятся в диапазоне — 700 — 900 об/мин. В режиме холостого хода ДВС не испытывает существенных нагрузок, а расход топлива — минимальный.

При настроенном ХХ — двигатель получает минимальные нагрузки, а топливо израсходуется экономно.

Отрегулированный холостой ход необходим: при прогреве двигателя, простое в пробках на нейтральной передаче и работе печки отопления без передвижения транспортного средства.

Принудительное повышение оборотов, при запуске холодного двигателя даёт свой плюс — смазка ДВС приобретает необходимую текучесть при быстром нагреве. При поломке регулятора ХХ можно воспользоваться педалью газа, но лучше пройти комплексную диагностику и устранить причину плавания оборотов на холостом ходу.

Возникают ситуации, когда двигатель попросту нельзя глушить из-за поломки стартёра, генератора или при севшем аккумуляторе.

При движении по трассе прыгание оборотов незаметно, а в городском режиме доставляет немало забот и лишних нервов.

Что делать

Если дергается двигатель на холостых оборотах изначально следует установить причину. Затем заменить поврежденный узел.

Для карбюраторных моделей первичная диагностика начинается с дросселя и самого блока образования горючей смеси. Обычно на старых иномарках и ВАЗах корень зла находится именно здесь. Если проблема возникла на современном ВАЗ 2114/15 или на «экзотической» модели типа 1JZ-GE. Источник проблемы может находиться внутри датчиков. Первым делом проверяются ДПКВ, температурный датчик, система контроля температуры и другие. Если все в порядке, необходимо двигаться дальше. Диагностируются высоковольтные провода, свечи зажигания, блок ЭСУД и последним проверяется ЭБУ.

Автомобиль дергается на холостых и при движении

Если проблема наблюдается не только во время стоянки, а и в движении, необходимо проверить зажигание, карбюратор, исправность дроссельной заслонки.

Важно! Двигатель может работать с перебоями во время прогрева – это не считается отклонением от нормы. Для инжектора уместна диагностика топливной рампы, ее давление, герметичность, состояние форсунок

Для инжектора уместна диагностика топливной рампы, ее давление, герметичность, состояние форсунок.

Также в обоих случаях диагностируется электронная часть: блоки управления, трамблер, проводка, свечи.

Вызывается неисправность отказом, некорректной работой, одной из систем автомобиля.

На холостых оборотах машина дергается и глохнет

Если мотор не держит холостые при холодном пуске зимой, страшного ничего нет – блок прогреется, все придет в норму. Однако при отказе после прогрева причин у поломки может быть несколько.

1. Отказ регулятора холостого хода.
2. Засор, неисправность дросселя.
3. Забился карбюратор, жиклеры (для инжектора проверяются форсунки).
4. Неисправен насос подачи горючего.
5. Износился воздушный/топливный фильтр.
6. Отказ электронного датчика МРВ, ДПДЗ, ДПКВ.

Машина дрожит на холостом ходу

В случае передачи вибрации на кузов авто, первым делом необходимо проверить износ опор силовой установки. Продавленные подушки не надежно удерживают мотор на месте, что является причиной сильной тряски, отклонения ДВС от номинального положения и как следствие вибрации.

Другие причины тряски описаны выше.

Машина троит и дергается на холостых

Процесс троения двигателя – это следствие неисправной работы одного или более цилиндров. Вызывается подобная поломка отказом свечи зажигания, пробоем высоковольтного провода.

1. На работающем ДВС снять колпачок свечи первого цилиндра.
2. Спустя 3-4 секунды установить элемент на место.
3. Последовательно повторить процедуру для всех котлов.

Во время проверки необходимо слушать звук мотора. Если рычание усугубляется (система двоит) – отсек в порядке. В случае нейтрального результата (ничего не изменилось) – стоит полностью проверить магистраль на исправность.

Первоисточником поломки могут стать такие причины:

• неправильная настройка смеси – цилиндр заливает;
• свеча или проводка не надлежащего качества;
• залегание колец;
• износ поршня.

На холостых дизельная машина дергается

Здесь причин может быть всего три.

1. Упала компрессия цилиндров. Как правило, происходит из-за прогорания прокладки КБЦ, износа элементов поршневой группы.
2. Неполадки форсунок – плохая подача смеси, засоры, отказ впуска.
3. Нарушение работы ТНВД.

Машина на газу дергается на холостых

При обнаружении поломки категорически не рекомендуется вмешиваться в агрегат самостоятельно. Необходимо обратиться к квалифицированному газовщику.

Причины, почему плавают обороты

Как говорилось выше причин плавающих оборотов двигателя довольно много и чтобы найти причину не разбирающемуся в автомобилях человеку, уйдет много времени. Ниже приведены все возможные причины, по которым двигатель автомобиля начинает работать неустойчиво, а его обороты начинают скакать хаотично, так что стрелка тахометра способна опускаться практически до ноля.

Подсос воздуха в системе

Как известно для работы двигателя необходимо не только топливо, но и воздух. Эти два вещества смешиваются между собой и образуют топливовоздушную смесь. Эта смесь должна быть составлена в строгих параметрах для правильной и стабильной работы двигателя, если какой-либо из параметров нарушается, то двигатель начинает работать нестабильно.

Воздух в двигатель автомобиля поступает по резиновым и пластиковым трубкам, которые стыкуются специальными штуцерами, хомутами и прижимаются болтами через специальные уплотнительные кольца. Весь воздух, подаваемый в ДВС, учитывается специальными датчиками, которые посылают сигнал на блок управления двигателем, как только в системе появляется неучтенный воздух, топливная смесь формируется неправильно, что приводит к нестабильной работе двигателя.

Чаще всего подсос воздуха возникает в следующих местах:

• На стыках впускных патрубков;
• В местах стыка ресивера и ГБЦ;
• В уплотнительных кольцах топливных форсунок;
• На дроссельном узле.

Если на вашем автомобиле начали плавать обороты необходимо проверить двигатель на предмет подсоса воздуха, а сделать это можно на станции технического обслуживания с помощью специального дымогенератора или самостоятельно зажав впускной патрубок рукой, то двигатель должен заглохнуть, а патрубки сжаться. Если двигатель не останавливается, значит, в системе имеется сильный подсос воздуха.

Регулятор холостого хода

Данная деталь отвечает за подачу воздуха в режиме холостого хода, когда дроссельная заслонка закрыта, то есть педаль газа не нажата. Этот датчик открывает специальный канал в дроссельной заслонке, через который поступает воздух в систему.

Датчик имеет множество недочетов в конструкции, а именно в принцип работы основан на червячной передаче, которая часто загрязняется и выводит датчик из строя, тем самым двигатель начинает работать нестабильно.

Устанавливается регулятор холостого хода на дроссельной заслонке двигателя автомобиля, через специальное уплотнительное кольцо, которое так же довольно часто рассыхается и начинает пропускать воздух, что приводит к подсосу воздуха.

Следует отметить, что РХХ влияет на работу двигателя только на холостых оборотах.

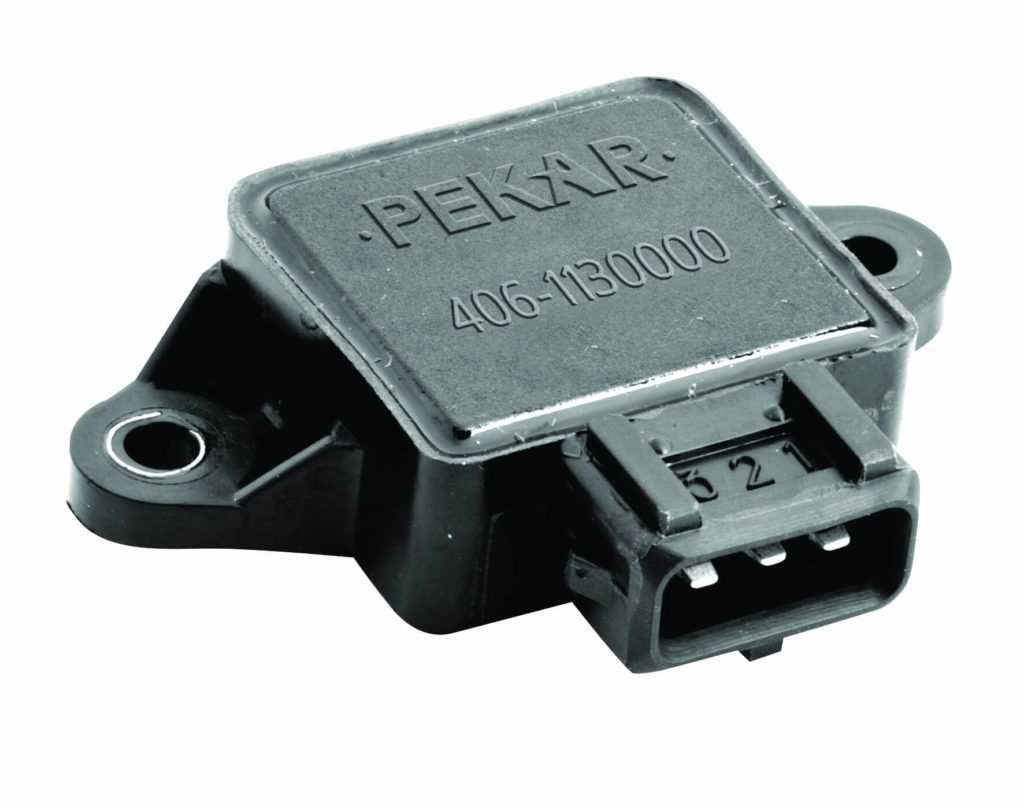

Датчик положения дроссельной заслонки

ДПДЗ устанавливается на дроссельном узлу и служит для определения угла поворота заслонки внутри дросселя. Благодаря этой детали блок управления двигателем понимает, насколько открылась заслонка и сколько воздуха будет поступать в двигатель. Такой датчик выполняется по принципу резистора, который изменяет свое сопротивления с передвижением планки. Когда дроссель открывается, на датчике, по специальным дорожкам перемещается бегунок.

Основной причиной выхода из строя данной детали может послужить перетирание этих дорожек, что приведет к не стабильной работе ДВС.

Когда ДПДЗ выходит из строя обороты двигателя начинают скакать от 500 до 2500 об/мин.

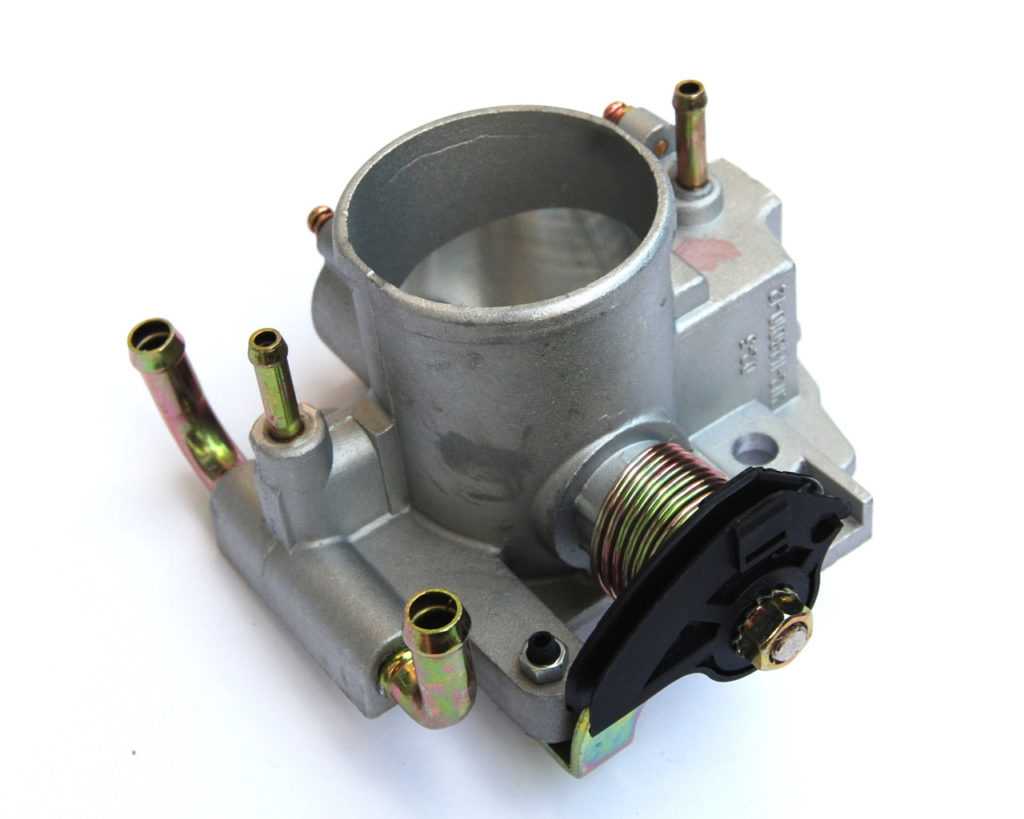

Дроссельная заслонка

Дроссель это деталь внутри, которого множество механизмов и каналов, по которым протекает воздух. Загрязнение этих каналов может серьезно сказаться на работе всего ДВС в целом. Довольно часто у двигателей с большим пробегом наблюдается загрязнение дроссельного узла, что приводит к неправильной подачи воздуха в двигатель. Из-за этого загрязнения работа двигателя становится не устойчивой, а обороты начинают плавать.

Решается данная проблема довольно просто, путем промывки дросселя очистителем карбюратора.

Датчик массового расхода воздуха

Датчик расхода воздуха (ДМРВ) служит для подсчета воздуха подаваемого в двигатель. Осуществляет он это через специальный чувствительный элемент, который считывает количество воздуха. Случается, что именно этот элемент загрязняется или от длительного времени покрывается налетом, который мешает ему определять точное количество воздуха в двигателе. Иногда проблему с ДМРВ можно решить его чисткой, но это не всегда помогает.

Подобнее как проверить датчик массового расхода воздуха можно прочитать тут.

Нарушение герметичности вакуумного шланга

Нарушение герметичности шланга, соединяющего вакуумный усилитель тормозов с впускным коллектором, приводит к попаданию в систему излишнего объема воздуха. Это может быть совсем небольшая трещина или разрыв, которую сложно заметить невооруженным глазом. При движении автомобиля под действием потока воздуха она расширяется и вызывает нежелательный эффект. На месте подобные симптомы могут не проявляться. Попадание воздуха в разряженный впускной коллектор обедняет горючую смесь, что приводит к частичной или полной потере оборотов двигателя.

Решение – ремонт или замена шланга.
