Как работает обходчик иммобилайзера?

На
всех обходчиках есть небольшие чипы. Чип испускает несильный RF–сигнал. Его считывает
антенна, расположенная в замке зажигания. Она определяет «родной» ключ. Даже
если ключ легко вставится в замок, он все равно будет бесполезен — завести
автомобиль не получится, чип отдаёт неверный шифр.

Запрет
на запуск сработает при использовании дистанционного автоматического пуска — ключ
и транспондер также не будут распознаны. Но бесключевой обходчик может заменить
микросхему связанного с охранной системой. Когда сработает автоматический
запуск, система посредством антенны передаст сигнал на микросхему.

Поэтому такие гаджеты можно назвать обходными только
условно. Скорее, у них совершенно иной принцип получения доступа к мотору.

В
России дело с обходом обстоит намного проще, чем на Западе — у нас применяют
упрощенные системы иммобилайзеров. В Европе и Америке практикуют стандарт VATS,
при котором передаётся дополнительная информация через идентификатор. За счет
этого процедура обхода многократно усложняется.

Достоинства и недостатки иммобилайзера

Противоугонная система важна для сохранности автомобиля. Чем сложнее она будет, тем выше ее надежность. В чем преимущества установки ИММО?

1. Для кражи автомобиля угонщику потребуются дополнительные средства, например, еще одна машина для буксировки или специальное устройство для считывания кода ключ-карты.
2. Им просто пользоваться. В большинстве случаев автомобилисту вообще не нужно выполнять каких-то особых манипуляций по деактивации блокировки.
3. Даже при отключении питания устройства машина все равно не заведется.
4. Нельзя сразу понять, что в транспортном средстве установлена эта система (работает бесшумно).

Несмотря на высокую надежность, это устройство имеет существенный недостаток. Если применяется ключ-карта или брелок с чипом, вору достаточно украсть их – и у автомобиля появился новый хозяин. В случае потери ключа можно воспользоваться запасным (большинство устройств комплектуются двумя экземплярами). Но это нужно сделать, чтобы отвезти машину на станцию техобслуживания для перепрошивки блока управления. В противном случае злоумышленник воспользуется доступом к машине в своих целях.

Следующее видео разоблачает 10 распространенных мифов об иммобилайзерах:

ТОП 10 заблуждений про иммобилайзер, чип-ключи и т.д.

Watch this video on YouTube

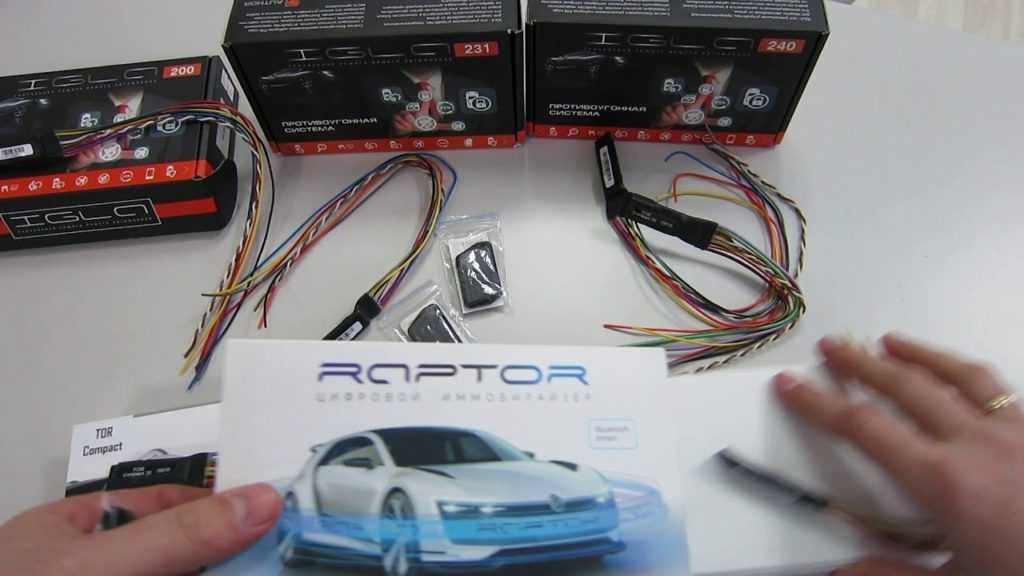

Из чего состоит иммобилайзер?

Стандартная конфигурация иммобилайзера следующая:

1. Блока управления. Как вы понимает это — «мозг» системы защиты, как и человеческий он обрабатывает сигналы, которые поступают от датчиков и принимает решения и посылает команды.
2. Электромагнитное реле (микроиммобилайзера). Данный блок производит непосредственный разрыву цепи.
3. Ключ владельца автомобиля. Данный элемент служит в качестве пароля для вышеописанной системы, если ключ распознан — все работает, если нет — блокировка. В ключе установлен чип или карта-метка, в который содержится кодированный сигнал или шифр, который распознает или не распознает «мозг», далее знаете…

Автомобильный иммобилайзер: что это такое и принцип работы

Иммобилайзер — это электронное устройство, которое фактически обездвиживает автомобиль. Данное решение, в отличие от механических блокираторов руля, педального узла или блокиратора КПП (замок на КПП), является более удобным средством для защиты от угона, при этом весьма эффективным.

Дело в том, что включить и выключить иммобилайзер очень просто, а само такое действие может выполнить только владелец или доверенные лица. Как правило, в современных авто штатно используется бесконтактный метод активации и деактивации иммо (электронный ключ или метка). Однако в некоторых случаях можно встретить иммобилайзеры, когда предполагается набор кода вручную или нужно нажать на скрытую кнопку.

Реже встречаются устройства, имитирующие неисправности автомобиля (двигатель заводится, но через небольшой промежуток времени глохнет, вторая попытка приведет к тому, что мотор уже не запустится).

Такая работа противоугонного устройства рассчитана на то, что потенциальный угонщик может принять защиту за поломку. В такой ситуации высока вероятность, что преступнику не останется ничего, кроме как отказаться от дальнейших попыток угона данного авто, считая его полностью неисправным и обездвиженным именно по этой причине.

Основная задача иммо — блокировка электрических цепей главных систем автомобиля. Фактически, устройство может отключить электропитание ДВС, заблокировать топливоподачу, вызвать отказы в работе КПП и т.п.

Другими словами, блок (модуль) иммобилайзера способен отключать питание (например, на бензонасос или форсунки), взаимодействовать с КПП (следует понимать коробку-автомат) и так далее.

Независимо от особенностей работы, иммобилайзер является своего рода прерывателем, при этом быстро определить его присутствие в автомобиле невозможно (особенно если установка иммобилайзера выполнена не штатно или дополнительно к уже имеющемуся решению).

Кстати, еще есть модели иммо, которые позволяют завести машину и отъехать на несколько сотен метров. После этого устройство «глушит» автомобиль. Логика такова, что в этом случае угоняемая машина сначала выедет на оживленную улицу, после чего станет обездвиженной.

Само собой, далеко не каждый злоумышленник будет на месте разбираться с причиной, по которой двигатель не работает, то есть как можно быстрее оставит такой автомобиль прямо на дороге.

Более того, устройство сложно обнаружить в автомобиле, а также отключить иммобилайзер даже при условии его обнаружения весьма проблематично. С учетом того, что системы защиты постоянно совершенствуются, даже среди опытных угонщиков далеко не все знают, как отключить иммобилайзер на разных моделях автомобилей.

Иммобилайзер электронный

Это наиболее сложная и совершенная система, способная обеспечить вам практически стопроцентную уверенность в том, что ваш автомобиль не угонят. Электронные так же можно разбить на две группы. При этом они могут выполнять совершенно идентичные действия, к примеру, блокируется работа двигателя. Отличаются они лишь способом деактивации системы защиты:

1. контактные. Для отключения потребуется либо поднести ключ к определенному месту, либо вставить его в отверстие;
2. бесконтактные. Отмычку иммобилайзера необходимо просто поднести на определенное расстояние к машине, и она отключит систему. Расстояние может существенно отличаться, у какой-то радиус действия может быть и 15-20 метров, а другая работает лишь в непосредственной близости ключа-отмычки иммобилайзера.

Иммобилайзер двигателя

Для того чтобы поехать, автомобиль необходимо, как минимум, завести. Если же автомобиль оснащают блокировкой двигателя, то тронуться злоумышленнику вряд ли удастся. При этом все может быть обставлено так, словно в автомобиле присутствует какая-то поломка, и что именно она не дает автомобилю тронуться с места. Ведь не секрет, что самая надежная защита та, которую не видно. Угонщик не станет искать причину, почему автомобиль не желает заводиться, он лучше выберет себе новый объект. А это значит, что ваш автомобиль никуда не уедет без вашего ведома.

Иммобилайзер подачи топлива

Топливопровод имеет большую протяженность, и установка на нескольких участках запирающих клапанов, будет отличной защитой от угона. В этом случае просто перестает подаваться горючее в цилиндры двигателя, и установить причину на месте угона не представляется возможным. Отследить, где установлены подобные клапана фактически нереально, ведь ставятся они в различных местах.

Прочие варианты реализации иммобилайзера

На автомобилях, где управлением различных систем занимается компьютер, функции иммобилайзера, подключенного к нему, позволяют выдавать сбойные команды на выполнение тех или иных задач. К примеру, система впрыска топлива, получающая неправильные команды, и работающая как попало, будет препятствовать запуску двигателя, и тронуться с места не получится.

GPS и GSM иммобилайзер

Еще один отличный вариант иммобилайзера, управляемый на расстоянии, через спутниковые, либо мобильные системы. Помимо того, что они позволяют отслеживать место нахождения автомобиля с точностью до нескольких метров, так его еще можно остановить в любом удобном месте, к примеру, рядом с участком полиции, и преступнику не нужно будет далеко идти, для того чтобы сдаться.

Каковы достоинства и недостатки иммобилайзера?

• Угонщик не сможет без дополнительной подготовки совершить кражу автомобиля. Иными словами, ему потребуется ноутбук со специальным коннектором или большой грузовик для транспортировки украденной машины. Так или иначе, незаметно осуществить кражу не выйдет;
• Устройство не предполагает никаких настроек, а также является максимально простым в использовании. Чаще всего иммобилайзер уже предварительно настроен при сборке автомобиля и не требует дополнительных манипуляций. Водителю и вовсе не требуется никак взаимодействовать с устройством – все происходит автоматически;
• Иммобилайзер будет продолжать блокировать системы автомобиля даже в случае отключения питания в бортовой сети. Таким образом, преступнику не поможет снятие аккумулятора;
• Машина с иммобилайзером никак не выделяется с внешнего вида. В салоне не устанавливаются никакие сигнализаторы или антенны, а основные защитные компоненты спрятаны глубоко внутри.

Значительный недостаток системы – это, собственно, сам ключ доступа. Преступник может украсть ключ или заполучить его дублированную копию, что поможет легко обойти иммобилайзер.

Важно знать! Если вдруг ключ был потерян, то следует немедленно обратиться в специальный сервис, где произведут перепрошивку электронного блока управления, удалив оттуда утерянный код доступа

Как отключить иммобилайзер своими руками?

https://youtube.com/watch?v=i3m6msS6Z64

Устройство снижает риск угона автомобиля, поэтому отключать его следует лишь в безвыходных ситуациях:

• Поломка блока управления.
• Утеря ключа с меткой.

Разовое отключение иммобилайзера оснащены панелью аварийного отключения можно выполнить с помощью специальной панели. Она позволяет завести машину в случае утери ключа. Наберите код и блокировка будет отключена. Однако такая панель присутствует не во всех устройствах, да и вводить код каждый раз при заводке двигателя крайне неудобно.

Раз и навсегда отключить блокировку можно при помощи эмулятора иммобилайзера. Это устройство обходит блокировки, установленные иммобилайзером.

Важно: установка эмулятора при отсутствии сигнализации или механической блокировки педалей или КПП делает машину беззащитной перед угонщиками. Эмулятор иммобилайзера по команде сигнализации может отключать защиту при автоматическом запуске двигателя

Также он выполняет диагностические функции и способен определить следующие неисправности:

Эмулятор иммобилайзера по команде сигнализации может отключать защиту при автоматическом запуске двигателя. Также он выполняет диагностические функции и способен определить следующие неисправности:

• проблемы работы последовательной шины;
• ошибки подключения;
• несовместимость эмулятора с электронным блоком управления двигателя.

Устройство не требует дополнительных настроек и автоматически подстраивается под скорость шины, обеспечивая слаженную работу подключенных устройств. Однако для этого необходимо устанавливать эмуляторы, совместимые с иммобилайзером, установленным на вашем авто. Их перечень и инструкция по установке прибора можно найти на сайте производителя. Эта информация также содержится в инструкции, которая поставляется вместе с эмулятором.

Иммобилайзер – важный элемент защиты автомобиля от угона. Поэтому не стоит отключать его без острой нужды. Вышедшее из строя устройство следует заменить новым, а вместо утерянного ключа привязать новый. Все это можно сделать в специализированном автосервисе. Там же, при необходимости, можно подобрать и установить совместимую модель эмулятора.

Обходчик иммобилайзера системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Обычно резистор имеет сопротивление 390-11800 0м. Сопротивление этого резистора индивидуально для каждого автомобиля. Чтобы обойти такой иммобилайзер и завести автомобиль, нужно подключить резистор вместо ключа к проводам VATS. В автомобиле провода VATS — это два провода выходящие из района рулевой колонки. Цвет их может быть различным:  Два Белых провода или один Фиолетово-Белый, а другой — Бело-Черный или Желтый и Оранжево-Черный. Эти 2 провода часто заключены в Оранжевый, Белый или Чёрный кембрик.

• Сначала находим нужные нам провода и разрезаем любой из них.
• Затем измеряем сопротивление ключа и находим нужное нам значение, а для этого :
  1. Устанавливаем селектор мультиметра в положение измерения сопротивления
  2. Поворачиваем ключ зажигания в положения  зажигание
  3. Подключаем мультиметр одним щупом на отрезанный провод который идет от замка, а второй щуп на не разрезанный провод.
  4. Записываем показания сопротивление с точностью до двух знаков после запятой
  5. Чтобы быстро подобрать сопротивление, лучше воспользоваться переменным, многооборотным резистором. Если подбирать постоянные резисторы, то их погрешность не должна быть более 5%, чтобы не возникало проблемы с запуском.
• По схеме А через контакты реле подключаем «подобранный» нами резистор к проводам. Разрезанный провод идущий от замка  подключаем к НЗ контакту реле. Другой конец разрезанного провода подключаем к Общему контакту реле. Нужное нам сопротивление одним концом подключаем к НР контакту Реле, а другим концом к не разрезанному проводу. Обмотку реле одним концом подключаем к +12 Вольт, а другой конец подключается к сигнализации с управлением (-) для включения обходчика.

Принцип работы

Задача иммо не дать возможность злоумышленнику завести автомобиль с целью его угона. Корпус прибора имеет небольшие размеры и размещается в труднодоступных для взлома местах. Если стандартная сигналка способна только отпугнуть вора, то иммобилайзер не дает завести машину при отсутствии у человека специального электронного ключа (метки).

Существует 3 группы защитных устройств:

• контактные;
• кодовые;
• бесконтактные.

Контактные и кодовые иммобилайзеры выдают злоумышленнику свое расположение, из-за наличия считывателя или устройства для ввода кода. Для запуска мотора необходимо ввести код или приложить чип к контактной площадке. Эти устройства заблокируют запуск двигателя только при первоначальном запуске. Такой режим защиты напоминает режим работы секретной кнопки. Установка секретной кнопки дешевле, чем стоимость этих устройств, поэтому они не получили сильного распространения.

Современные российские автомобили укомплектовываются штатными иммобилайзерами бесконтактного типа, у которых чип с кодом находится в ключе зажигания. Устройство защиты работает следующим образом:

1. Водитель вставляет ключ в замок зажигания, при повороте ключа ток из бортовой сети поступает на катушку из медного провода, намотанную вокруг замка.
2. Сгенерированный импульс электромагнитного поля, распространяясь в пространстве, наводит ток на микроантенне, которая расположена в корпусе ключа зажигания, и заряжает емкость, подающую напряжение на чип, содержащий код.
3. Сгенерированный чипом сложный электромагнитный сигнал передается обратно на катушку, навитую вокруг замка зажигания. Код в виде электрического сигнала поступает в иммобилайзер, который проводит процедуру распознания. Если иммо подтверждает подлинность кода, он отправляет в электронный блок управления двигателем (ЭБУ) команду на запуск мотора автомобиля.

Такой тип защитных устройств тестирует чип 1 раз при запуске двигателя, более продвинутые иммобилайзеры имеют реле вида «WAIT-UP», которое не блокирует работу двигателя при отсутствии движения автомобиля. Эта противоугонная система тестирует чип с заданной периодичностью.

Такие системы работают на чистоте 2,4 ГГц, имеют миниатюрные размеры и размещаются в жгуте проводов с целью сокрытия от злоумышленников. Метка оборудована батарейкой, и ее тестирование противоугонной системой проводится с заданной частотой. Кодированный чип следует хранить отдельно от ключа зажигания. Это повышает защищенность автомобиля от возможного угона. Если водителя насильственно удалили из машины, то двигатель заглохнет через заранее настроенное время.

Если при повороте ключа зажигания значок иммобилайзера моргает или не погас, а двигатель не завелся, то, скорее всего, это в машине возникла неисправность в противоугонной системе.

Что отключает иммо в автомобиле?

Конструктивно в состав этого устройства входят электронные контроллеры, выполняющие блокировку основных систем транспортного средства — карданного вала и двигателя. Иммобилайзер может также деактивировать работу систем зажигания и подачи топлива в мотор.

Стоит ли отключать иммобилайзер самому?

Неопытным автолюбителям лучше этого не делать, если иммобилайзер зафиксирует попытку взлома или вскрытия элементов устройства, то он заблокирует работу двигателя. В итоге придется обращаться к специалистам.

Настройки иммобилайзера

Вставляя ключ в замок зажигания, автолюбитель, сам того не подозревая, отправляет электронный код на иммобилайзер. Если код принят, машина заведётся. Но если угонщик решит воспользоваться неоригинальным ключом, устройство заблокирует работу транспортного средства.

В принципе, работа автоматическая и ничего запускать и отключать не приходится. Но и владельцу автомобиля следует позаботиться, чтобы система работала как часы.

Вот что следует предпринять в профилактических целях:

• берегите брелок от проникновения воды, любых ударов или падения на пол;
• желательно беречь модуль системы от вибраций.

Обязательно ознакомьтесь с руководством по эксплуатации и следуйте всем рекомендациям производителя касательно:

• формата настроек;
• методов подключения универсального канала;
• пунктов работы;
• времени задержки до блокировки дверей после того, как движение начато;
• звуковых и световых сигналов;
• алгоритма прерывающейся блокировки.

Подобные настройки помогут повысить защиту транспортного средства от угона.

@5minutkaotdyx.ru

Что такое иммобилайзер и из чего он состоит

В переводе с английского, название означает “обездвиживатель”. Устройство не позволяет завести двигатель без ключа, что исключает возможность угона злоумышленниками. Иммобилайзер блокирует работу одной или нескольких систем, без которых автомобилей не сможет ехать. Чаще всего, воздействие происходит на системы подачи топлива и зажигания.

В комплект системы безопасности входят:

• блок управления – это “мозг” устройства, он обрабатывает сигнал, получаемый от встроенных датчиков, и дает команды системам;
• электромагнитное реле – эта часть прибора отвечает за разрыв цепи;
• ключ зажигания – он играет роль пароля, внутрь помещается чип или микрокарта, блок управления получает сигнал и не блокирует работу систем.

Комплекты могут отличаться, в зависимости от производителя и модели.

Как сделать простой иммобилайзер с «транспондером»

Идея состоит в том, чтобы использовать геркон (герметизированный контакт), который встроен в схему автомобиля и магнит, для управления герконом в качестве «транспондера». Геркон — это пара электрических контактов, помещенных в стеклянную колбу, которые замыкаются под воздействием электромагнитного поля. Его можно приобрести в магазине радиотоваров или охранных систем.

Еще для создания простейшей противоугонки потребуется электромагнитное реле. Оно состоит из катушки и контактов. Когда на катушку подается питание, возникает электромагнитное поле, которое притягивает и замыкает контакты.

В автомобиле установлено достаточно большое количество реле, которые включают сигнал, фары, стартер и прочие приборы. Реле имеют различные технические характеристики, и нам подойдет такое, которое предназначено для длительной работы, например, реле включения фар.

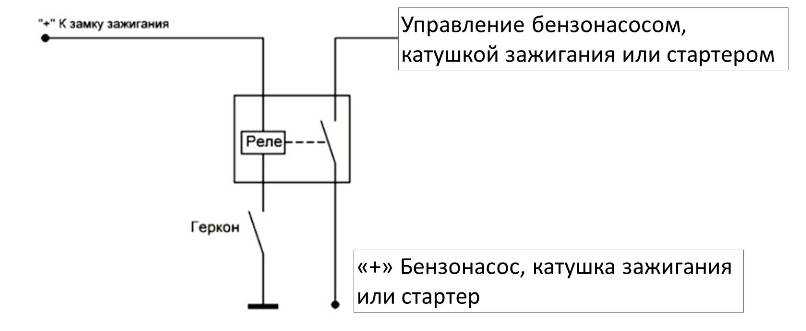

Обладая реле и гарконом, можно собрать представленное на схеме устройство. Питание на бензонасос или катушку зажигания подается через дополнительное реле, которое, в свою очередь, включается контактами геркона. Геркон можно заложить под обшивку автомобиля и приложить к нему снаружи магнит. Таким образом, водитель должен всегда иметь при себе небольшой магнит, который можно внешне оформить по собственному усмотрению.

В случае блокировки цепи управления стартером магнит несложно подержать в нужном месте рукой на время пуска двигателя. Если же мы управляем питанием бензонасоса или катушки зажигания, нужно обеспечить постоянное и надежное размещение магнита рядом с герконом во время работы двигателя. Учитывая, что автомобиль трясет во время движения, надо поломать голову, чтобы надежно решить обозначенный вопрос.

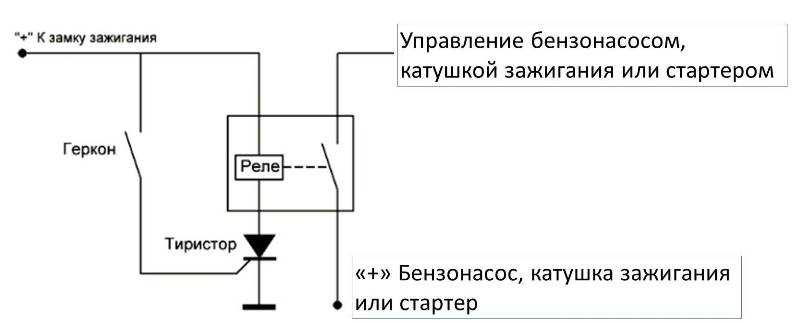

Чтобы исключить данную проблему в принципе, в схему можно добавить тиристор. Тиристор — это электронный прибор, который имеет три контакта: верхний (по схеме) анод, нижний — катод, и средний по схеме — управляющий электрод. Если подать на анод тиристора положительное питание ток на катод будет проходить только в том случае, если на управляющем электроде появится короткий положительный сигнал. Далее тиристор будет все время открыт, пока на его аноде будет присутствовать напряжение.

Теперь после включения зажигания можно поднести магнит к геркону на короткое время и убрать в карман. Геркон запустит тиристор, который будет постоянно питать реле до выключения зажигания. Для наших целей подойдет прибор с маркировкой КУ201, КУ202 с любой буквой. Таким образом, несложная доработка значительно улучшит эксплуатационные качества самодельного иммобилайзера.

Как работает иммобилайзер?

Принцип работы заключается в разрыве электроцепи или напротив, подача питания на специальные механизмы, которые уже производят блокировку двигателя. Другими словами, мотор просто не сможет запуститься или остановится через некоторое время. С иммобилайзером не проходят штучки типа: «обрыв проводов», «разборка самого устройства», если система зафиксирует попытку взлома или вскрытия элементов иммобилайзера, она автоматически блокируется и блокирует все доступные системы автомобиля. Иммобилайзеры, как правило, оснащены системой автоматической активации, то есть если на протяжении определенного времени (установленного производителем) автомобиль никак не использовался, то система защиты автоматически ставит авто под охрану.

Советы по эксплуатации

Правильное использование иммобилайзера сокращает вероятность появления неисправностей, экономит средства на покупке нового. Также следует помнить, что профилактика всегда лучше ремонта. В данном случае — это бережное отношение. Нельзя допускать попадания влаги на брелок, ударов, падений. На модули системы негативно влияет вибрация.

Например, в инструкции указывается тип или производитель батареек, которые обеспечат наиболее длительную работу брелка. Также тут указывается параметры настройки:

• способ подключения универсального канала;
• режимы работы;
• варианты временной задержки перед блокировкой дверей после начала движения;
• звуковая, световая индикация;
• алгоритм прерывистой блокировки.

Использование всех функциональных возможностей иммобилайзера повышает устойчивость автомобиля к угону, знание настроек позволяет избежать системных сбоев.

Комфорт эксплуатации, безотказное взаимодействие противоугонной системы с модулем управления и системами автомобиля закладывается на стадии ее установки. Тут следует пользоваться услугами квалифицированного специалиста. Чрезмерная экономия на стоимости и непрофессиональный подход приведут к частым сбоям.

Не стоит самостоятельно пытаться выполнять ремонт устройства без навыка и специального инструмента. Повреждение контактов микросхемы приведет к безвозвратному выходу из строя иммобилайзера. Тут оптимальным решением станет обращение к квалифицированному специалисту. Опытные мастера устраняют следующие проблемы:

• восстанавливают настройки – перепрошивают чип-ключ или брелок. Делают частные специалисты и автодилеры;
• очищают контакты от окисления, жира и грязи;
• восстанавливают контакты.

Вызвать сбои в работе противоугонной системы может сигнал мобильных гаджетов, находящихся в машине, или слабый заряд аккумулятора. Эти варианты следует проверять в первую очередь, чтобы сэкономить деньги на диагностике, ремонте, так как, по статистике, 4 из 5 случаев неисправностей устраняются подзарядкой АКБ.

Важно иметь запасной зарядный элемент. Это могут быть батарейки или аккумулятор, который не рекомендуется извлекать из упаковки до момента установки в брелок

Чтобы избежать проблем с противоугонной системой в дороге, следует периодически отслеживать индикатор заряда на брелке.

Выполнение несложных рекомендаций обезопасит владельцев автомобилей от блокировки дверей, двигателя и систем управления. Нужно понимать, что электроника и современные технологии требуют внимания и особого подхода.

Видео о том, что такое иммобилайзер:

Режим иммобилайзера в сигнализации

Автомобильные сигнализации новейшего времени оснащаются несколькими режимами управления. Распространенный вариант — сигнализация с иммобилайзером. Такие противоугонные системы сочетают два варианта, что позволяет повышать эффективность каждой в отдельности. Правда, режим иммобилайзера не всегда означает, что в авто установлена именно такая система. Особенность режима в том, что при его включении транспортное средство блокируется сразу после глушения мотора. Как правило, после активации режима иммобилайзера в сигнализации на лобовом стекле загорается синий светодиод.

Автомобиль может не подавать никаких признаков до тех пор, пока его не попытаются угнать и не запустят мотор. Как только это произойдет, в машине включится режим полной защиты: механизмы будут заблокированы, а в машине сработает звуковое оповещение.

Что лучше: иммобилайзер или сигнализация?

По мнению многих автомехаников, которые специализируются на установке сигнализаций, любая современная противоугонная система со звуковым оповещением может быть взломана. Даже если вы используете устройства, созданные по последним технологиям, защита такого автомобиля может быть снята. Трудность лишь в том, что угонщику понадобится чуть больше времени на взлом такого устройства.

Совсем другое дело — это иммобилайзер в машине. Такое транспортное средство можно будет вскрыть, но вот угнать не получится. Если вы заботитесь о безопасности машины, выбирайте иммобилайзер или комплексное решение — сигнализацию с иммобилайзером.
