По типу трения

Мокрое устройство сцепления По виду трения демпферные сцепления автомобиля можно разделить на два типа:

1. Сухие. Принцип работы сухого устройства основан на передаче вращающего момента от мотора машины к трансмиссионной системе при помощи сухого трения. Оно образуется в ходе функционирования ведущего и ведомого шкивов.
2. Мокрые. Такое двойное сцепление работает в масле. Передача энергии с мотора на коробку передач, как видно по фото, также осуществляется посредством сжатия ведущих и ведомых компонентов системы, обрабатываемых маслом. Основным минусом является сложность конструкции, а также достаточно высокая цена на обслуживание и ремонт, в результате чего современные авто практически не оснащаются такими сцеплениями.

Классификация механизмов в таблице

Ведущий диск сцепления

Обратите внимание, что нажимной диск не двигается во время работы узла. Все движение осуществляет ведомый диск, который и разрывает соединение двигателя с коробкой передач.. Ведомый диск по конструкции так же представляет собой круг с лучевым основанием, накладками, пружинами и муфтой

Через муфту происходит подключение к коробке передач. Пружины требуются для сглаживания вибраций в момент работы сцепления

Ведомый диск по конструкции так же представляет собой круг с лучевым основанием, накладками, пружинами и муфтой. Через муфту происходит подключение к коробке передач. Пружины требуются для сглаживания вибраций в момент работы сцепления.

Сглаживание вибраций необходимо для того, чтобы диск не приходил в негодность раньше времени в результате тряски. Во время работы в фазе сцепки тряска диску не грозит. Но сразу после начала работы влияние вибраций усиливается, диски начинаются ударяться о все окружающие детали.

Фрикционные накладки необходимы для усиления силы трения между дисками. Именно за счет силы трения покоя и возможна передача крутящего момента от диска к диску. Накладки изготавливают из материалов с большой силой трения относительно металла. Чаще всего используют керамику, кевлар или углеродный композит. Материал во многом зависит от конструкции машины: камаз, ваз и трактор будут иметь разные накладки.

Нажимное действие педали передается по тросу к вилке между дисками, в результате сцепление начинает свою работу. Именно ведомый диск является расходным материалом. Нажимной диск меняется крайне редко, срок его службы сравним со сроком службы машины в целом.

Привод сцепления и его виды

Устройство сцепления Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

• механический;
• гидравлический;
• электрогидравлический;
• пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

• трос сцепления;
• педаль сцепления;
• вилка выключения сцепления;
• выжимной подшипник;
• механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

• простота устройства;
• невысокая стоимость;
• надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

• гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
• сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха – вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

↑ Устройство сцепления ВАЗ 2110 и привод сцепления в сборе

1 – оболочка троса; 2 – нижний наконечник оболочки троса; 3 – кронштейн крепления троса; 4 – защитный чехол троса; 5 – нижний наконечник троса; 6 – регулировочная гайка; 7 – контргайка; 8 – поводок троса; 9 – вилка выключения сцепления; 10 – кожух сцепления; 11 – болт крепления сцепления к маховику; 12 – ведущий диск; 13 – маховик; 14 – ведомый диск; 15 – первичный вал коробки передач; 16 – нижняя крышка картера сцепления; 17 – картер сцепления; 18 – нажимная пружина; 19 – подшипник выключения сцепления (выжимной подшипник); 20 – фланец муфты подшипника; 21 – втулка муфты подшипника; 22 – уплотнитель; 23 – верхний наконечник оболочки троса; 24 – верхний наконечник троса; 25 – кронштейн педали сцепления; 26 – пружина педали сцепления; 27 – педаль сцепления; 28 – упорная пластина

Назначение сцепления, основные виды

Одним из составных частей трансмиссии является сцепление, выступающее связующим звеном между мотором и основным узлом трансмиссии — КПП.

Коробка передач обеспечивает изменение передаточного числа вращательного движения, и состоит она из набора шестерен, посаженных на валы.

Смена передаточного числа обеспечивается за счет ввода в зацепление определенных шестеренок, но в условиях постоянно поступающего от мотора вращения вывести из зацепления одни шестерни и ввести другие – невозможно.

Чтобы это сделать, необходимо прервать передачу вращения на трансмиссию, и делается это при помощи механизма сцепления.

Причем разрыв передачи вращения осуществляется в двух режимах. При движении на скорости, поскольку и двигатель, и составные части трансмиссии уже вращаются, смена передаточного числа не требует плавного разъединения и возобновление передачи вращения.

Но при старте с места, для исключения рывков и снижения нагрузки на мотор и КПП необходимо плавное наращивание передачи вращения. И это тоже обеспечивает сцепление.

В общем, сцепление в конструкции авто обеспечивает кратковременный разрыв передачи вращения от силовой установки на трансмиссию с возможностью плавного его восстановления.

С момента появления транспортной и специализированной техники, оснащающейся двигателями внутреннего сгорания, было придумано несколько вариаций этого узла.

Основное разделение между ними ведется по тому, за счет чего ведется передача.

Здесь виды сцепления делятся на:

• Фрикционные;
• Гидравлические.

Еще есть и электромагнитные, но по сути, они являются лишь разновидностью фрикционного типа.

Сцепление автомобиля состоит из следующих элементов:

• кожуха сцепления, ведущего (нажимного) диска; • тонкого ведомого диска с фрикционными накладками и гасителем крутильных колебаний;

• нажимного механизма — нажимного (ведущего) диска, периферийно расположенных цилиндрических пружин или одной центральной диафрагменной пружины;

• механизма включения сцепления — оттяжных пальцев, рычагов выключения (четыре или три), муфты выключения с упорным шариковым подшипником (графитовым подшипником);

• привода выключения сцепления — системы тяг и рычагов, вилки выключения (гидравлического привода выключения сцепления);

• усилителя выключения сцепления — пневматического или пневмо-гидравлического (для грузовых автомобилей).

Сцепление автомобиля: а — однодисковое; б — двухдисковое; 1 — коленчатый вал двигателя; 2 — маховик; 3 — ведомый диск с фрикционными накладками; 4 — нажимной диск; 5 — картер сцепления; 6 — кожух сцепления; 7 — оттяжной палец; 8 — опора оттяжного рычага; 9 — оттяжной рычаг, 10 — муфта выключения сцепления; 11 — ведущий вал коробки передач; 12 — педаль; 13 — тяга; 14 — вилка выключения; 15 — оттяжная пружина; 16 — нажимная пружина; 77— направляющий палец; 18 — роликовый подшипник; 19 — отжимная пружина промежуточного диска; 20 — регулировочный болт промежуточного диска; 21 — нажимной ведущий диск; 22 — задний ведомый диск; 23 — промежуточный ведущий диск; 24 — передний ведомый диск.

По числу ведомых дисков фрикционные сцепления делятся на одно- и двухдисковые. Двухдисковые сцепления устанавливаются на грузовых автомобилях для передачи большого крутящего момента.

При включенном сцеплении автомобиля крутящий момент передается от коленчатого вала на маховик, затем на кожух сцепления и через пластинчатые пружины на ведущий (нажимной) диск. На автомобиле ГАЗ-53 имеются квадратные окна в кожухе сцепления, куда входят приливы крепления рычагов выключения сцепления, на автомобилях марки «КамАЗ» и «МАЗ» на маховике выполнены пазы, в которые входят приливы на ведущих дисках. От маховика и ведущего нажимного диска, благодаря силам трения, крутящий момент передается зажатому между ними ведомому диску, ступица которого имеет шлицевое соединение с ведущим валом коробки передач.Для выключения сцепления автомобиля нажимают на педаль, которая через систему тяг и рычагов передает усилие на вилку, муфту, рычаги и пальцы отводят назад ведущий нажимной диск. При этом пружины сжимаются и освобождают ведомый диск, по обеим сторонам которого образуются зазоры. В двухдисковом сцеплении для обеспечения необходимых зазоров между ведущими и ведомыми дисками в выключенном состоянии имеются отжимные пружины и регулировочный болт промежуточного диска. При плавном отпускании педали нажимные пружины возвращают все детали механизма выключения в исходное положение, ведомый диск прижимается к ведущему (нажимному) диску и маховику.

Прокачка системы

Устройство главного цилиндра сцепления ваз-2106 примерно такое же, как и на аналогичном элементе тормозной системы. Прокачка выполняется аналогичным образом:

1. Собирается вся система, затягиваются резьбовые соединения.
2. В расширительный бачок наливается жидкость до среднего уровня.
3. На прокачной штуцер надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
4. Помощник несколько раз нажимает на педаль сцепления, после чего фиксирует ее в нажатом положении.
5. В это время немного выкручиваете прокачной штуцер, чтобы вышел воздух.

Последние два пункта повторить несколько раз, пока не перестанет выходить воздух из системы. Обязательно следите за уровнем тормозной жидкости. В противном случае механизм будет работать на сухую, может потребоваться разборка главного цилиндра сцепления ВАЗ-2106 для ремонта.

Еще зимой начал замечать, что со стороны педали подтекает главный цилиндр сцепления через манжету, а под капотом был виден мокрый подтек на стенке, уровень тормозной жидкости в бачке стал резко снижаться.

Информативность педали немного упала, да и передачи стали нестабильно включаться, так как усилие не до конца передавалось на выжим. Поэтому требовалась его замена.

В магазине был куплен новый оригинальный цилиндр и выкроено время для ремонта — при сноровке может занять не более получаса, куда дольше уйдет на прокачку сцепления.

Так, нам необходимо вооружиться:

рожковым ключом на 8 и 13

торцовой головкой на 13 с удлинителем

плоской и фигурной отверткой

ВД-40 или аналог, металлической щеткой

медицинской капельницей или шланчиком для прокачки

резиновой грушей или шприцом для откачки жидкости

баночкой

Для начала, грушей или шприцом откачиваем жидкость из бачка. Затем отсоединяем расширительный бачек и отводим в сторону, чтобы не мешал. Ключом на 13 и отверткой выворачиваем гайку трубопровода, а также шланчик бачка и тоже отводим в сторону. При закисании гайки зачищаем место щеткой и брызгаем ВД-40

Снимаем все осторожно, чтобы не допустить повреждения трубопровода и пластикового штуцера цилиндра. Теперь отворачиваем накидной головкой с трещеткой два болта крепления цилиндра к корпусу и снимаем его, не забывая придерживать граверные шайбы, чтобы не упали

С посадочного места убираем старый герметик и тщательно зачищаем посадочное место. Можно ставить новый цилиндр. Но предварительно проверяем наличие смазки под пыльником, при необходимости добавляем. Со стороны салона выставляем толкатель поршня по центру проема, он должен без проблем войти в отверстие манжеты цилиндра.

Вот, виден кончик

Фланец нового цилиндра мажем тонким слоем автомобильного герметика, даем немного подсохнуть и вставляем новый цилиндр на место. Ставим новые граверные шайбы и затягиваем болты в обратной последовательности. Нажимаем педаль сцепления и удостоверяемся что толкатель вошел по месту и цилиндр работает. Возвращаем на место трубопровод и шланчик, все надежно затягиваем. Заполняем бачек новой тормозной жидкостью и приступаем к прокачке сцепления. Для этого нужен помощник (хотя, можно все сделать и одному, но будет дольше): 1. Подлезаем под машину, надеваем один конец капельницы или шланга на штуцер для прокачки сцепления, другой опускаем в банку. 2. Помощник резко нажимает на педаль сцепления 4-5 раз с интервалом 2-3 секунды и удерживает ее нажатой. 3. Ключом на 8 отворачиваем штуцер примерно на 3/4 оборота, в банку начнет выходить жидкость с пузырьками воздуха.

4. После того, как истечение жидкости прекратится, заворачиваем штуцер и повторяем операции 2 и 3 до полного прекращения выхода пузырьков. Необходимо следить, чтобы уровень жидкости в бачке был выше минимума и, при необходимости, подливать ее. 5. Заворачиваем штуцер, снимаем шланг и одеваем защитный колпачек . Нажимая педаль, проверяем сцепление — отчетливо должен чувствоваться момент выжима сцепления, педаль не должна «проваливаться». Если все в порядке, то проверяем на протечки места соединения шлангов и трубопровода, доливаем жидкость в бачке до нормы и закрываем крышку.

Здравствуйте уважаемые читатели! Недавно я написал статью о , сегодня речь пойдет о замене главного цилиндра сцепления (ГЦС) «семерки».

Модернизация системы

Если вы взялись увеличивать мощность двигателя, установленное на автомобиле заводское сцепление необходимо проапгрейдить, иначе оно не будет соответствовать приобретённым форсированным возможностям движка. Это происходит потому, что усиление мощностей (а в особенности вращательного момента) нередко увеличивается на 30% и более из расчёта от заводского, при этом значительно превышая установленную допустимую нагрузку на сцепление (при существующем запасе от 20% до 50% выше существующего вращательного момента). В таком случае диск постоянно пробуксовывает и должным образом не передаёт все мощности к колёсам от двигателя внутреннего сгорания (ДВС). Существенная доработка узла при этом просто необходима.

Сцепление автомобилей ВАЗ с передним приводом

На схеме 3 представлено сцепление переднеприводных легковых автомобилей ВАЗ.

Устройство

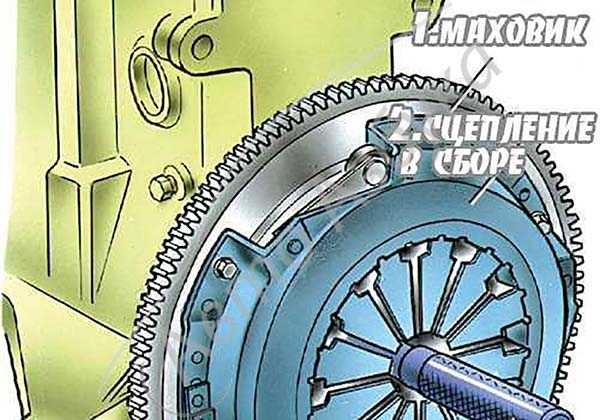

Кожух 11, нажимной диск 8 и центральная нажимная пружина 12 представляют собой неразборный узел, который крепится к маховику 7 болтами 10. Чугунный нажимной диск соединяется тремя парами упругих пластин 19 с кожухом сцепления.

Схема 3 – Сцепление переднеприводных легковых автомобилей ВАЗ

1 – картер; 2, 13 – втулки; 3 – вилка; 4 – подшипник; 5 – ведомый диск; 6 – вал; 7 – маховик; 8 – нажимной диск; 9 – крышка; 10 – болт; 11 – кожух; 12 – нажимная пружина; 14 – пружина; 15 – рычаг; 16 – ступица; 17 – накладка; 18 – гаситель крутильных колебаний; 19 – пластина; 20 – кольцо; 21 – муфта

Упругие пластины обеспечивают передачу крутящего момента от кожуха сцепления на нажимной диск, осевое перемещение нажимного диска и отвод его от ведомого диска при выключении сцепления.

В стальном штампованном кожухе сцепления закреплены опорные кольца 20 для нажимной пружины 12, относительно которых она прогибается при выключении сцепления. Нажимная пружина, отштампованная из листовой пружинной стали, имеет форму усеченного конуса с радиальными прорезями. Прорези образуют лепестки, которые имеют отогнутые до закругления концы и являются упругими выжимными рычажками.

Ведомый диск 5 сцепления состоит из ступицы 16, стального разрезного диска и фрикционных накладок 17. Он имеет пружинно-фрикционный гаситель крутильных колебаний 18. Упругая связь между ступицей и диском осуществляется через пружины гасителя, а гашение крутильных колебаний – с помощью его фрикционных колец. Ведомый диск сцепления установлен на шлицах ведущего вала 6 коробки передач.

Сцепление вместе с маховиком находится в отлитом из алюминиевого сплава картере 1, который крепится к блоку цилиндров двигателя и закрывается с его стороны верхней и нижней крышками 9. В картере сцепления установлена вилка 3 выключения сцепления в металлической 2 и пластмассовой втулках.

Привод

Сцепление имеет механический привод с пружинным усилителем.

Педаль 13 сцепления (схема 4) прикреплена к кронштейну 11 педалей сцепления и тормоза, связанному с передним щитом кузова. С педалью сцепления связан рычаг 14, шарнирно соединенный с толкателем 15, на конце которого установлена предварительно сжатая пружина 16. Эта пружина уменьшает усилие на педали при выключении сцепления и обеспечивает возврат педали в исходное положение.

Схема 4 – Механический привод сцепления ВАЗ

1 – поводок; 2 – чехол; 3, 11 – кронштейны; 4 – шайба; 5 – гайка; 6, 8 – наконечники; 7 – оболочка; 9 – втулка; 10 – трос; 12 – серьга; 13 – педаль; 14 – рычаг; 15 – толкатель; 16 – пружина

Педаль сцепления соединена с пластмассовой серьгой 12 троса привода сцепления. Трос 10 размещен в оболочке 7, на концах которой закреплены наконечники. Верхний наконечник 8 находится в резиновой втулке 9, установленной в переднем щите кузова. Нижний наконечник 6 закреплен в кронштейне 3 двумя регулировочными гайками 5 и шайбами 4.

На нижнем конце троса закреплен поводок 1, который шарнирно соединяется с рычагом вилки выключения сцепления. Нижний конец троса закрыт резиновым чехлом 2.

При выключении сцепления педаль 13 поворачивается на оси и через серьгу 12 тянет трос 10. Трос через рычаг 15 (см. схема 3) поворачивает вилку 3 выключения сцепления, которая перемещает муфту 21 с подшипником 4. Подшипник воздействует на лепестки нажимной пружины 12, и она прогибается относительно опорных колец в сторону маховика. При этом наружный край пружины прекращает давить на нажимной диск, ведомый диск отходит от маховика, и сцепление выключается – не передает крутящий момент.

При отпускании педали сцепления пружина 12 возвращается в исходное положение под действие пружины усилителя, а оттяжная пружина 14 рычага 15 отводит в исходное положение вилку 3 и муфту с подшипником 4 выключения сцепления. При этом под действием пружины 12 нажимной диск прижимает ведомый диск к маховику, и сцепление включается – передает крутящий момент.

Резиновые элементы, используемые в приводе сцепления, исключают вибрации его деталей, снижают шум при работе и обеспечивают эластичность привода. В связи с этим по усилию на педали сцепления трудно определить ее свободный ход. Поэтому свободный ход педали сцепления проверяют на рычаге 15 вилки выключения сцепления. Свободный ход рычага вилки выключения сцепления в исходном положении привода должен составлять 3,5…4 мм. Его регулируют гайками 5 (см. схема 4) путем изменения положения нижнего наконечника 6 троса привода сцепления относительно кронштейна 3.

↑ Устройство сцепления ВАЗ 2110 и привод сцепления в сборе

1 – оболочка троса; 2 – нижний наконечник оболочки троса; 3 – кронштейн крепления троса; 4 – защитный чехол троса; 5 – нижний наконечник троса; 6 – регулировочная гайка; 7 – контргайка; 8 – поводок троса; 9 – вилка выключения сцепления; 10 – кожух сцепления; 11 – болт крепления сцепления к маховику; 12 – ведущий диск; 13 – маховик; 14 – ведомый диск; 15 – первичный вал коробки передач; 16 – нижняя крышка картера сцепления; 17 – картер сцепления; 18 – нажимная пружина; 19 – подшипник выключения сцепления (выжимной подшипник); 20 – фланец муфты подшипника; 21 – втулка муфты подшипника; 22 – уплотнитель; 23 – верхний наконечник оболочки троса; 24 – верхний наконечник троса; 25 – кронштейн педали сцепления; 26 – пружина педали сцепления; 27 – педаль сцепления; 28 – упорная пластина

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

1. Сцепление ведет. Причины могут быть такими:
   1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
   2. Ведомый диск имеет деформации. Тут поможет только замена;
   3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
   4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
   5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
   6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
   1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
   2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
   3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
   1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
   2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
   3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Сцепление и привод сцепления в сборе

1 – оболочка троса; 2 – нижний наконечник оболочки троса; 3 – гайка; 4 – кронштейн крепления троса; 5 – шайба; 6 – втулка; 7 – защитный чехол троса; 8 – поводок троса; 9 – вилка выключения сцепления; 10 – кожух сцепления; 11 – болт крепления кожуха сцепления к маховику; 12 – нажимной (ведущий) диск; 13 – маховик; 14 – ведомый диск; 15 – первичный вал коробки передач; 16 – нижняя крышка картера сцепления; 17 – картер сцепления; 18 – нажимная пружина; 19 – подшипник выключения сцепления (выжимной подшипник); 20 – фланец муфты подшипника; 21 – втулка муфты подшипника; 22 – верхний наконечник оболочки троса; 23 – буфер; 24 – верхний наконечник троса; 25 – ось педалей; 26 – пружина педали сцепления; 27 – педаль сцепления

Типы и конструкция муфт сцепления

Все муфты выключения сцепления имеют принципиально одинаковое устройство, отличаясь деталями. В общем случае это цельная цилиндрическая деталь, которую условно можно разбить на несколько частей:

• Посадочное отверстие — отверстие вдоль оси муфты для ее посадки на первичный вал коробки передач; • Упорные поверхности — прямоугольные упорные площадки или штыри (два штуки) для соединения с вилкой выключения сцепления; • Посадочное место подшипника выключения сцепления — расширенная часть в виде стакана или трубчатая часть для монтажа выжимного подшипника.

Муфта сцепления может изготавливаться из чугуна и стали, сегодня все более широкое применение находят и пластиковые детали. Муфты отличаются конструкцией упорных поверхностей под вилку (соответственно, и конструкцией совместимых вилок выключения сцепления) и способом монтажа выжимного подшипника.

По конструкции вилок и упорных поверхностей под них муфты выключения сцепления бывают:

• С плоскими площадками без фиксации вилки; • С цилиндрическими штырьками; • С различными системами для сочленения муфты с вилкой (посредством болтов или шплинтов).

Как правило, муфты с плоскими площадками не имеют соединения с вилкой выключения сцепления — она подводится к муфте только в момент переключения передач, обратный возврат муфты в этом случае осуществляется за счет упругости пружин корзины сцепления. Муфты со штырями или сочленением постоянно соединены с вилкой, поэтому они подводятся к корзине сцепления в момент переключения передачи, а затем принудительно отводятся от нее. Для защиты мест контакта с вилкой от интенсивного износа могут дополнительно использоваться контактные площадки из более твердых материалов.

По типу монтажа выжимного подшипника муфты бывают:

• С внутренней установкой подшипника — на муфте выполняется посадочное отверстие в виде стакана, в который вкладывается подшипник; • С наружной установкой подшипника — на муфте выполняется трубчатая часть, на которую напрессовывается подшипник.

На муфтах могут использоваться упорные или радиально-упорные подшипники различной конструкции. Широкое применение нашли самоустанавливающиеся подшипники, способные лучше работать в условиях постоянно меняющихся осевых нагрузок.
