Замена ремня грм на рено дастер своими руками

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

  1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
  2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
  3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
  4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
  5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
  6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
  7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
  8. Ослабить натяжение ролика и снять ремень.
  9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

  1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
  2. Поднять правый передний угол, под кузов установить страховочную опору.
  3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
  4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
  5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
  6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
  7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
  8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
  9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
  10. Отвернуть болты, удерживающие подушку крепления.
  11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
  12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
  13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
  14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
  15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
  16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
  17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!

Эволюция ГРМ на Renault Duster 1.6

За должное газораспределение на различных поколениях модели Дастер отвечает газораспределительный элемент. На модификациях разных годов выпуска, это устройство имеет немного отличающуюся конструкцию от своих предшественников.

К примеру, структура ГРМ на модели K4M очень напоминает двухлитровый агрегат F4R. На нем присутствуют идентичные гидрокомпенсаторы, отсутствуют заводские метки ГРМ, ремень можно демонтировать и устанавливать во время фиксации распредвалов с коленвалом. Для элемента следует выполнять замену не позднее 60 000 автопробега, поскольку если он внезапно оборвется, то это способно привести к загибам на клапанах и другим повреждениям.


Двигатель Renault Duster с ГРМ

На обновленной модели Duster 1.6 автопроизводитель решил установить более современную модель двигателя H4M, на котором у ГРМ установлена цепь. На данном механизме отсутствуют гидрокомпенсаторы, но зато можно увидеть систему смены фаз газораспределения, которой не было у K4M. Регулировку клапанов можно выполнять раз на сотню тысяч км автопробега.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

  • Первым делом выполняется снятие ремня привода генератора.
  • Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.

Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой. Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ.

Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).

Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб. Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.

С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения

Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов. Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная замена послужит опытом для автомобилиста и сэкономит кругленькую сумму денег.

Видео – замена ремня ГРМ на Рено Дастер 2.0

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

  • Натяжной (500-600 рублей, артикул – 7700108117).
  • Паразитный (1900 рублей, номер в каталогах – 8201058069).
  • Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

После того, как владелец решил когда менять ремень ГРМ на Рено Дастер 1.6, можно приступать к работе. Сначала требуется снять приводной ремень, затем заблокировать коленвал, чтобы исключить риск произвольного поворота. Работу выполняют вдвоем: помощник должен выбрать 5 передачу и надавить на педаль тормоза: если вывернуть болт не получается, поскольку коленвал начинает вращаться, его стопорят.

Для этого снимают датчик, вывернув пару креплений, демонтируют его и вводят лопатку для монтажа в промежуток между зубьями маховикового венца

При этом важно не согнуть зубья, которые имеют довольно большой размер. Болт шкива отвинчивают посредством ключа на 18, вынимают крепеж и снимают крышки приводного механизма ГРМ (для этого может потребоваться головка размера 8)

После проворачивания коленвала и его жесткой фиксации работы могут проходить по двум различным алгоритмам.

Первый способ

Этот метод считается традиционным, он основан на использовании приспособления и установке заглушек для отверстий в ГБЦ, снятие которых проводится посредством разрушения. Основные действия:

  • Ослабить ремень, используя ключ 13 и поворачивая ролик для создания натяжения по направлению против часовой.
  • Снять ремень с детали и потом со шкивов поочередно.
  • Открутив крепление механизма при помощи ключа Торкс, вытащить опорный ролик с втулкой, установить новое изделие.
  • Поставить ремень, удостоверившись предварительно, что он расположен в строгом соответствии с метками. Его ставят на зубцы коленвала, насоса и зубцы распределительного вала, потом натягивают на ролик и шпильку помпового корпуса.
  • Установочный палец выкручивают из отверстия в ГБЦ, убирают пластинку из распредвалов. Коленвал прокручивают на 2 полных оборота, двигая предмет по часовой, проверяют правильность положения.
  • Пробку ставят обратно, затем запрессовывают новые резиновые заглушки и собирают мотор, повторяя действия в противоположном порядке.

Второй способ

Этот метод считается народным, для него требуется помощь второго человека и соблюдение последовательности. Способ подходит, если двигатель не подвергался разборке ранее, поскольку запчасти должны быть поставлены в нужном положении.

После демонтажа шкива коленвала требуется зафиксировать его положение, снять ремень ГРМ, после чего, не трогая валы, поменять роликовые детали и, надев новый ременной элемент на зубцы распредвалов, попросить помощника провернуть эти детали до того положения, где метки совпадут.

Шкив, к которому приложено сильное сопротивление пружин, требуется сдвигать по часовой, второй шкив корректировать обычно не нужно. После этого ремень натягивают на зубцы коленвала, ролики и насос. После совпадения меток требуется отрегулировать натяжение и собрать конструкцию.

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

  1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
  2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
  3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
  4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
  5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
  6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
  7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
  8. Ослабить натяжение ролика и снять ремень.
  9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

  1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
  2. Поднять правый передний угол, под кузов установить страховочную опору.
  3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
  4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
  5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
  6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
  7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
  8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
  9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
  10. Отвернуть болты, удерживающие подушку крепления.
  11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
  12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
  13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
  14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
  15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
  16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
  17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

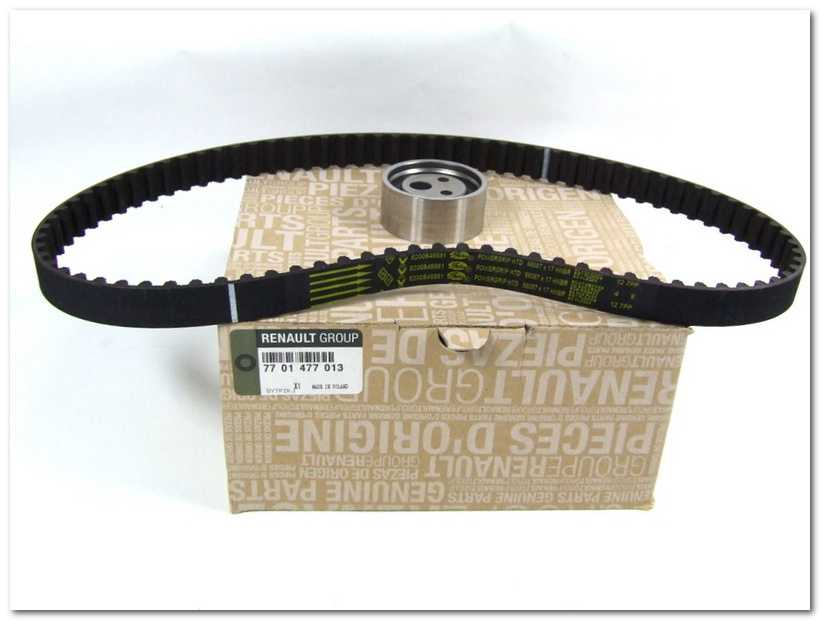

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование Артикул Цена, рублей
Power Grip (оригинал) 130C17529R. От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Устройство ГРМ на Дастер с двухлитровым двигателем

Нередко на модели установлен одноименный двухлитровый двигатель рено дастер. Его система газораспределения состоит из:

  • зубчатого шкива коленвала и ремня ГРМ;
  • натяжного с обводным роликом ГРМ;
  • шкивов распределительного вала выпускных клапанов и насоса охлаждающей жидкости;
  • системы исполнения для чередования стадий газораспределения.

Причинами для смены ремня ГРМ способно служить отсутствие установочных отметок, присутствие на его поверхности трещин, складок, следов подгорания. Перед заменой ремня, следует надежно зафиксировать коленвал и распредвал по отношению к друг другу. Чтобы заблокировать коленвал на блоке цилиндров фигурирует технологическое отверстие, в которое следует вкрутить стопорный болт. Что касается временного закрепления в неподвижном состоянии распредвалов на диаметральной стороне клапанной крышки, то заглянув под две технологические заглушки, можно лицезреть конечности распредвалов, оснащенные специальными прорезями, в которые необходимо просунуть общую пластину, блокирующую их нежелательное проворачивание. Чтобы расслабить и усилить натяжку ремня ГРМ потребуется граник.

Метки ГРМ Рено Дастер (установка поршня в ВМТ)

Подготовительную работу требуется проделать таким образом:

  • Выкрутить три болтика и следом отвернуть две крепежных гайки верхней крышечки привода ГРМ.
  • Далее следует снять крышку ремешка ГРМ.
  • Надо вывернуть болтик колесика привода вспомогательных агрегатов, а после аккуратно убрать шкив.

    Демонтируем шкив

Для этого мастеру понадобятся:

  • TORX Е14;
  • торцевые головки на 16 18;
  • ключ на 13;
  • крепление для ВМТ;
  • крепление для валов;
  • плоская отвертка.

Поршень главного цилиндра выставляется в ВМТ, чтобы при выполнении процедуры снятия ремешка привода распредвала зафиксированные фазы газораспределения не сместились. Если это все же произойдет, и они сместятся, тогда движок перестанет работать.

Описание:

  • Проворачивая коленвал за болт крепления шкива (колеса) привода вспомогательных агрегатов в направлении «по часовой», требуется проставить несколько меток ГРМ на колесах распредвалов Рено Дастера таким образом, чтобы они совсем немного не достигли ВМТ.
  • Далее выкрутить пробку паза для монтирования закрепителя положения мертвой точки. И ввернуть закрепитель в упомянутый паз.
  • Провернуть коленвал мотора до самого конца.

Чтобы установить распредвалы в ВМТ, требуется проделать такие пункты:

  • Подцепить плоской отверткой заглушки распредвалов и следом выдавить их из заднего участка головки блока цилиндров.
  • Если поршень первого цилиндра установлен в положение мертвой точки правильно, углубления на кончиках распредвалов должны располагаться горизонтально, а также быть немного сдвинутыми вниз, в отношении осей распредвалов.
  • Далее остается только закрепить распредвалы в заданном положении специальным фиксатором.
  • Теперь можно приступать непосредственно к самой замене ремня газораспределения Renault Duster.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора.
Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.
Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль.
Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой.
Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.
С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения.
Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня. Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел.

DSC_9570

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

Так мы зафиксировали положение коленчатого вала.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Вот тут нас и подстерегает некоторая сложность. Дело в том, что распределительные валы, как только перестают быть связанными ремнем, самопроизвольно поворачиваются на небольшие углы под действием пружин клапанов. Пока оставляем их в тех положениях, в которых они сами остановились. Ни в коем случае не меняем положение коленчатого вала. Заменяем ролики и, предварительно надев ремень на шкивы распределительных валов, просим помощника довернуть распределительные валы до точного совмещения меток на них.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Причем шкив, который, преодолевая сопротивление пружин, надо вращать по часовой стрелке (вал выпускных клапанов), можно поворачивать накидным ключом «на 18» за гайку крепления шкива. (Гайка будет работать в сторону затяжки, что не страшно.) Другой шкив часто не требует корректировки, а если таковая понадобится в сторону отворачивания гайки, то можно шкив повернуть простейшим приспособлением, изготовленным из отрезка трубы с отверстиями, просверленными в обеих стенках у одного из концов на расстоянии 55–65 мм. В отверстия следует вставить болты М8 достаточной длины. Для повышения жесткости, можно закрепить их гайками. Зацепив болты за спицы шкива, отрезком трубы, как рычагом, доворачиваем его на нужный угол. Итак, помощник удерживает оба шкива в нужном положении (по меткам). Ремень уже находится на шкивах распределительных валов. Надеваем ремень на шкивы коленчатого вала, помпы и на ролики. Проверяем, не провернулся ли коленчатый вал, по метке в окне картера сцепления. Предварительно подтягиваем натяжной ролик и еще раз проверяем метки на шкивах распределительных валов и маховике коленчатого вала. Очень небольшое расхождение допустимо, ошибка на зуб — весьма заметна, и в этом случае предстоит установить ремень снова

Только если мы обнаружили совмещение всех меток и затянули крепление натяжителя в некотором достаточно подтянутом положении, можно очень осторожно, вручную, провернуть двигатель на два оборота коленчатого вала. Если после двух оборотов коленвала все метки снова совпали, то можно приступать к точной регулировке натяжения ремня, как описано выше

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем как описано в первом способе.

Делаем сами

  1. Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
  2. Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
  3. Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
  4. Теперь снимаем пистон, а жгуты убираем в сторону.
  5. Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.

6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.

7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.

12. В образовавшееся отверстие вставляем металлический штырь.

13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.

18

Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается

Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.

19

Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения

Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.

На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена ремня грм на рено дастер своими руками

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

  1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
  2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
  3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
  4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
  5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
  6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
  7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
  8. Ослабить натяжение ролика и снять ремень.
  9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

  1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
  2. Поднять правый передний угол, под кузов установить страховочную опору.
  3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
  4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
  5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
  6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
  7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
  8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
  9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
  10. Отвернуть болты, удерживающие подушку крепления.
  11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
  12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
  13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
  14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
  15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
  16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
  17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!

Эволюция ГРМ на Renault Duster 1.6

За должное газораспределение на различных поколениях модели Дастер отвечает газораспределительный элемент. На модификациях разных годов выпуска, это устройство имеет немного отличающуюся конструкцию от своих предшественников.

К примеру, структура ГРМ на модели K4M очень напоминает двухлитровый агрегат F4R. На нем присутствуют идентичные гидрокомпенсаторы, отсутствуют заводские метки ГРМ, ремень можно демонтировать и устанавливать во время фиксации распредвалов с коленвалом. Для элемента следует выполнять замену не позднее 60 000 автопробега, поскольку если он внезапно оборвется, то это способно привести к загибам на клапанах и другим повреждениям.


Двигатель Renault Duster с ГРМ

На обновленной модели Duster 1.6 автопроизводитель решил установить более современную модель двигателя H4M, на котором у ГРМ установлена цепь. На данном механизме отсутствуют гидрокомпенсаторы, но зато можно увидеть систему смены фаз газораспределения, которой не было у K4M. Регулировку клапанов можно выполнять раз на сотню тысяч км автопробега.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

  • Первым делом выполняется снятие ремня привода генератора.
  • Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.

Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой. Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ.

Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).

Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб. Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.

С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения

Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов. Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная замена послужит опытом для автомобилиста и сэкономит кругленькую сумму денег.

Видео – замена ремня ГРМ на Рено Дастер 2.0

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

  • Натяжной (500-600 рублей, артикул – 7700108117).
  • Паразитный (1900 рублей, номер в каталогах – 8201058069).
  • Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

После того, как владелец решил когда менять ремень ГРМ на Рено Дастер 1.6, можно приступать к работе. Сначала требуется снять приводной ремень, затем заблокировать коленвал, чтобы исключить риск произвольного поворота. Работу выполняют вдвоем: помощник должен выбрать 5 передачу и надавить на педаль тормоза: если вывернуть болт не получается, поскольку коленвал начинает вращаться, его стопорят.

Для этого снимают датчик, вывернув пару креплений, демонтируют его и вводят лопатку для монтажа в промежуток между зубьями маховикового венца

При этом важно не согнуть зубья, которые имеют довольно большой размер. Болт шкива отвинчивают посредством ключа на 18, вынимают крепеж и снимают крышки приводного механизма ГРМ (для этого может потребоваться головка размера 8)

После проворачивания коленвала и его жесткой фиксации работы могут проходить по двум различным алгоритмам.

Первый способ

Этот метод считается традиционным, он основан на использовании приспособления и установке заглушек для отверстий в ГБЦ, снятие которых проводится посредством разрушения. Основные действия:

  • Ослабить ремень, используя ключ 13 и поворачивая ролик для создания натяжения по направлению против часовой.
  • Снять ремень с детали и потом со шкивов поочередно.
  • Открутив крепление механизма при помощи ключа Торкс, вытащить опорный ролик с втулкой, установить новое изделие.
  • Поставить ремень, удостоверившись предварительно, что он расположен в строгом соответствии с метками. Его ставят на зубцы коленвала, насоса и зубцы распределительного вала, потом натягивают на ролик и шпильку помпового корпуса.
  • Установочный палец выкручивают из отверстия в ГБЦ, убирают пластинку из распредвалов. Коленвал прокручивают на 2 полных оборота, двигая предмет по часовой, проверяют правильность положения.
  • Пробку ставят обратно, затем запрессовывают новые резиновые заглушки и собирают мотор, повторяя действия в противоположном порядке.

Второй способ

Этот метод считается народным, для него требуется помощь второго человека и соблюдение последовательности. Способ подходит, если двигатель не подвергался разборке ранее, поскольку запчасти должны быть поставлены в нужном положении.

После демонтажа шкива коленвала требуется зафиксировать его положение, снять ремень ГРМ, после чего, не трогая валы, поменять роликовые детали и, надев новый ременной элемент на зубцы распредвалов, попросить помощника провернуть эти детали до того положения, где метки совпадут.

Шкив, к которому приложено сильное сопротивление пружин, требуется сдвигать по часовой, второй шкив корректировать обычно не нужно. После этого ремень натягивают на зубцы коленвала, ролики и насос. После совпадения меток требуется отрегулировать натяжение и собрать конструкцию.

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

  1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
  2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
  3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
  4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
  5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
  6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
  7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
  8. Ослабить натяжение ролика и снять ремень.
  9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

  1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
  2. Поднять правый передний угол, под кузов установить страховочную опору.
  3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
  4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
  5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
  6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
  7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
  8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
  9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
  10. Отвернуть болты, удерживающие подушку крепления.
  11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
  12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
  13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
  14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
  15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
  16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
  17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование Артикул Цена, рублей
Power Grip (оригинал) 130C17529R. От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Устройство ГРМ на Дастер с двухлитровым двигателем

Нередко на модели установлен одноименный двухлитровый двигатель рено дастер. Его система газораспределения состоит из:

  • зубчатого шкива коленвала и ремня ГРМ;
  • натяжного с обводным роликом ГРМ;
  • шкивов распределительного вала выпускных клапанов и насоса охлаждающей жидкости;
  • системы исполнения для чередования стадий газораспределения.

Причинами для смены ремня ГРМ способно служить отсутствие установочных отметок, присутствие на его поверхности трещин, складок, следов подгорания. Перед заменой ремня, следует надежно зафиксировать коленвал и распредвал по отношению к друг другу. Чтобы заблокировать коленвал на блоке цилиндров фигурирует технологическое отверстие, в которое следует вкрутить стопорный болт. Что касается временного закрепления в неподвижном состоянии распредвалов на диаметральной стороне клапанной крышки, то заглянув под две технологические заглушки, можно лицезреть конечности распредвалов, оснащенные специальными прорезями, в которые необходимо просунуть общую пластину, блокирующую их нежелательное проворачивание. Чтобы расслабить и усилить натяжку ремня ГРМ потребуется граник.

Метки ГРМ Рено Дастер (установка поршня в ВМТ)

Подготовительную работу требуется проделать таким образом:

  • Выкрутить три болтика и следом отвернуть две крепежных гайки верхней крышечки привода ГРМ.
  • Далее следует снять крышку ремешка ГРМ.
  • Надо вывернуть болтик колесика привода вспомогательных агрегатов, а после аккуратно убрать шкив.

    Демонтируем шкив

Для этого мастеру понадобятся:

  • TORX Е14;
  • торцевые головки на 16 18;
  • ключ на 13;
  • крепление для ВМТ;
  • крепление для валов;
  • плоская отвертка.

Поршень главного цилиндра выставляется в ВМТ, чтобы при выполнении процедуры снятия ремешка привода распредвала зафиксированные фазы газораспределения не сместились. Если это все же произойдет, и они сместятся, тогда движок перестанет работать.

Описание:

  • Проворачивая коленвал за болт крепления шкива (колеса) привода вспомогательных агрегатов в направлении «по часовой», требуется проставить несколько меток ГРМ на колесах распредвалов Рено Дастера таким образом, чтобы они совсем немного не достигли ВМТ.
  • Далее выкрутить пробку паза для монтирования закрепителя положения мертвой точки. И ввернуть закрепитель в упомянутый паз.
  • Провернуть коленвал мотора до самого конца.

Чтобы установить распредвалы в ВМТ, требуется проделать такие пункты:

  • Подцепить плоской отверткой заглушки распредвалов и следом выдавить их из заднего участка головки блока цилиндров.
  • Если поршень первого цилиндра установлен в положение мертвой точки правильно, углубления на кончиках распредвалов должны располагаться горизонтально, а также быть немного сдвинутыми вниз, в отношении осей распредвалов.
  • Далее остается только закрепить распредвалы в заданном положении специальным фиксатором.
  • Теперь можно приступать непосредственно к самой замене ремня газораспределения Renault Duster.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора.
Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку.
Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль.
Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой.
Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении.
С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром.
В пазы распредвалов устанавливается фиксирующее устройство.
Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ.
В результате проделанных работ, ремень с легкостью снимается.
Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ.
Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения.
Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении.
Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз.
Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня. Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел.

DSC_9570

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

В окне картера сцепления наносим яркой краской метку на маховик и на край окна картера сцепления.

Так мы зафиксировали положение коленчатого вала.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Вот тут нас и подстерегает некоторая сложность. Дело в том, что распределительные валы, как только перестают быть связанными ремнем, самопроизвольно поворачиваются на небольшие углы под действием пружин клапанов. Пока оставляем их в тех положениях, в которых они сами остановились. Ни в коем случае не меняем положение коленчатого вала. Заменяем ролики и, предварительно надев ремень на шкивы распределительных валов, просим помощника довернуть распределительные валы до точного совмещения меток на них.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Причем шкив, который, преодолевая сопротивление пружин, надо вращать по часовой стрелке (вал выпускных клапанов), можно поворачивать накидным ключом «на 18» за гайку крепления шкива. (Гайка будет работать в сторону затяжки, что не страшно.) Другой шкив часто не требует корректировки, а если таковая понадобится в сторону отворачивания гайки, то можно шкив повернуть простейшим приспособлением, изготовленным из отрезка трубы с отверстиями, просверленными в обеих стенках у одного из концов на расстоянии 55–65 мм. В отверстия следует вставить болты М8 достаточной длины. Для повышения жесткости, можно закрепить их гайками. Зацепив болты за спицы шкива, отрезком трубы, как рычагом, доворачиваем его на нужный угол. Итак, помощник удерживает оба шкива в нужном положении (по меткам). Ремень уже находится на шкивах распределительных валов. Надеваем ремень на шкивы коленчатого вала, помпы и на ролики. Проверяем, не провернулся ли коленчатый вал, по метке в окне картера сцепления. Предварительно подтягиваем натяжной ролик и еще раз проверяем метки на шкивах распределительных валов и маховике коленчатого вала. Очень небольшое расхождение допустимо, ошибка на зуб — весьма заметна, и в этом случае предстоит установить ремень снова

Только если мы обнаружили совмещение всех меток и затянули крепление натяжителя в некотором достаточно подтянутом положении, можно очень осторожно, вручную, провернуть двигатель на два оборота коленчатого вала. Если после двух оборотов коленвала все метки снова совпали, то можно приступать к точной регулировке натяжения ремня, как описано выше

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем как описано в первом способе.

Делаем сами

  1. Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
  2. Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
  3. Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
  4. Теперь снимаем пистон, а жгуты убираем в сторону.
  5. Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.

6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.

7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.

12. В образовавшееся отверстие вставляем металлический штырь.

13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.

18

Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается

Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.

19

Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения

Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.

На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
