Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега. И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя. Ремень может потребовать замены и ранее положенного срока. Вот факторы, которые приводят к его преждевременному износу:

• попадание моторного масла;
• чрезмерное усилие натяжения;
• используется неоригинальный комплект ГРМ низкого качества;
• заклинивание помпы, натяжного ролика или распределительного вала.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

• трещины;
• расслоение материала;
• отделение нитей корда;
• деформационные изменения в виде изгибов, складок;
• износ или повреждение отдельных зубьев;
• замасливание.

Установка ремня на 16-клапанном ДВС

Метки на новом ремне должны совпадать с рисками на шкивах.
Даже если ролик натяжения еще в рабочем состоянии, на время монтажа его все равно лучше снять – для получения большего пространства.
На место старого ремня монтируем новый, и в первую очередь устанавливаем его на распределительные валы, после чего натягиваем на водяной насос и паразитный ролик.
При монтаже ременной передачи важно следить за тем, чтобы не проворачивались шкивы. Даже небольшое отклонение в данном случае недопустимо.
Теперь установите ролик натяжения и подтяните с его помощью сам ремень ГРМ

Если ремень отклоняется больше, чем на 90 градусов, следует еще раз подтянуть его.
После установки ремня, его натяжения и проверки по меткам, можно собирать все в обратном порядке и устанавливать на место заглушки для распредвалов.
После сборки корпуса ГРМ, необходимо установить на место правую подушку ДВС, снять агрегат с домкрата, поставить защиту картера, вернуть на место ресивер, надеть пыльник и прикрутить колесо.

Посмотреть установку нового ремня ГРМ можно ниже.

Причины и признаки поломки

Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).

Существует ряд признаков, по которым можно определить изношенность детали:

• появление микротрещин и других дефектов в виде сгибов, складок;
• лохматость ремня, слишком слабое натяжение, заметные провисания;
• появление характерного гула, который вызывают ролики;
• дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.

Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.

Разновидности двигателей и ремней ГРМ для автомобилей Renault Logan

На автомобилях Рено Логан применяются двигатели:

• 1,4-литровый бензиновый, мощностью 75 л. с.;
• унифицированный 1,6-литровый агрегат, развивающий 84 л. с.;
• самый мощный 1,6-литровый вариант с 16-клапанной схемой газораспределения, обеспечивающей мощность 102 л. с.

На моторах Рено Логан применяются два варианта ремней. Конструкция приводов зависит от числа распределительных валов, в связи с этим существуют и различия при выполнении замены. В комплектах деталей на машинах до 2010 года и после (рестайлинг) имеется небольшая разница, при этом сами запчасти полностью взаимозаменяемы.

Ремень ГРМ Рено Логан 1,4

На машинах применяется двигатель модели K7J, оснащенный одним распределительным валом в головке блока. Привод выполняется ремнем, имеющим 96 зубьев. Натяг ремешка производится отдельным роликом, который меняется вместе с изделием. От ременного привода осуществляется вращение помпы охлаждающей жидкости, поэтому рекомендуется проводить визуальный осмотр устройства. Некоторые ремкомплекты включают в себя новую помпу.

Ремень ГРМ Рено Логан 1,6 16V

Силовой агрегат К4М отличается применением головки блока цилиндров, оснащенной двумя распределительными валами. Из-за этого произошли изменения в приводе валов, который включает в себя два рабочих ролика. На двигателе применяется удлиненный и усиленный ремень, имеющий 132 зуба. При замене необходимо уметь устанавливать новые ролики, использование старых деталей запрещено.

На машинах Логан может устанавливаться 1,6-литровый мотор К7М, отличающийся от 1,4-литрового собрата только цилиндро-поршневой группой. На моторах применяется одинаковый зубчатый ремень и натяжитель.

Схема ремня ГРМ

Система газораспределительного механизма выглядит таким образом:

• Комплект ГРМ
• Распредвал
• Упорная шайба
• Шкив распредвала
• Ремень ГРМ
• Натяжной ролик
• Болт М6
• Болт шкива распредвала 8200651816
• Гайка
• Шпилька
• Шайба

Артикулы

Автомобили Renault Logan для российского рынка оснащались бензиновыми силовыми установками 3 видов:

• 1.4 литра K7J (75 л.с. и 8 клапанов);
• 1.6 литра K7M (84 л.с. и 8 клапанов);
• 1.6 литра К4М (102 л.с. и 16 клапанов).

Рестайлинг 2008 года не затронул силовые установки, компонент ГРМ остались прежними.

В связи с тем, что на первых двух моторах стоит по одному распределительному валу, а на третьем — два распредвала, ремни имеют разное число зубцов и разную длину.

У двигателей K7J и K7M ремни имеют по 96 зубьев. Они считаются заменяемыми. Их оригинальные номера таковы:

• ремкомплект, включающий в себя ремень, ролик и помпу: 7701472725;
• ремень: 7700273279,7700273280, 7700273611, 7700273650, 8200537021;
• ролик: 7700273277, 8200102612, 8200211784;
• помпа: 7700861686, 8200146298.

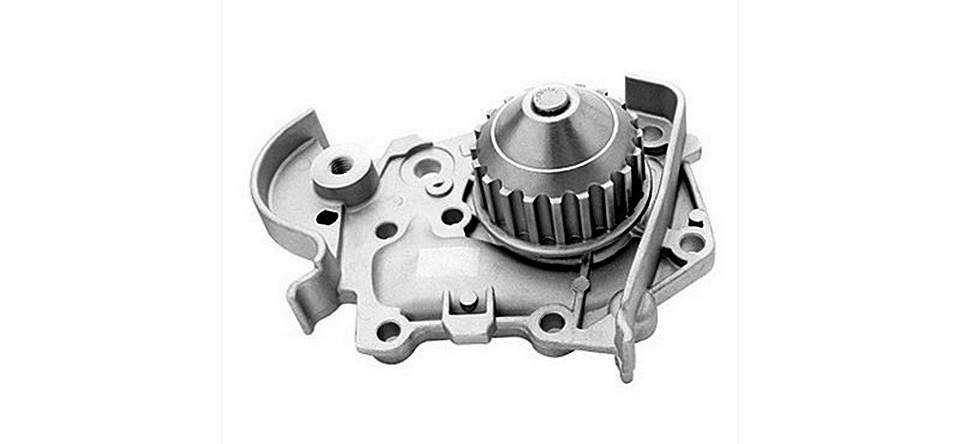

Ремнем ГРМ приводится в действие и водяной насос (помпа), поэтому менять нужно и эту деталь. Не поменять помпу равносильно тому, что не заменить ролик.

На 16-клапанном К4М другая ГБЦ, в которой два распределительных вала. В приводе ГРМ-механизма уже 2 ролика, сам ремень — более длинный (132 зуба). Но помпа точно так же приводится в действие зубчатым ремнем, а значит, менять нужно и ее.

Оригинальные номера:

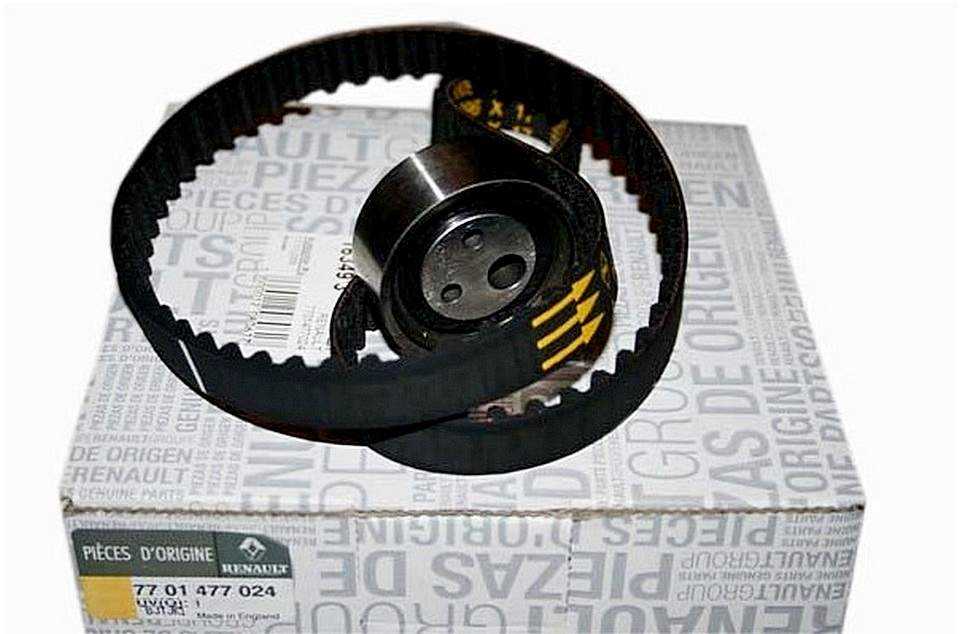

• комплект ГРМ без помпы: 130C17529R, 7701477014;
• с помпой: 7701471974;
• ремень: 7700101248, 7700113558, 8200537026;
• натяжнойролик: 77 00 108 117, 8200244615;
• паразитный (ведущий) ролик: 7700 107 150;
• помпа: 7700105176, 8200428447.

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

Сроки производителя

Каждый автомобиль имеет инструкцию по ремонту и обслуживанию от производителя. В ней производитель детально расписывает сроки проведения того или иного технического обслуживания, в том числе указан пробег. При котором необходимо выполнить замену ремня в приводе ГРМ.

В зависимости от типа силового агрегата он может находиться в пределах от 60 до 100 тыс. км пробега.

Эта величина пробега может быть скорректирована владельцем в случае:

• Эксплуатация автомобиля в тяжёлых условиях.
• Неудовлетворительное техническое состояние мотора.
• Появление трещин, отслоение резины на теле ремня.

В таких случаях пробег снижают до 40–50 тыс. км пробега. Если автомобиль эксплуатируется не очень интенсивно, замену ремня следует выполнить через четыре года его эксплуатации.

Чтобы избежать печальных последствий при выходе привода ГРМ из строя, при каждом обслуживании следует обращать внимание на техническое состояние привода. Особенно губительно для привода попадание технических жидкостей в зону работы ремня, особенно моторного масла

Если такие проблемы замечены, их немедленно устраняют.

Одновременно с распредвалом ремень вращает насос в системе охлаждения двигателя. Когда ресурс помпы выработан, она может заклинить, это приводит к срезанию зубьев ремня в приводе механизма ГРМ.

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

1. Один или два распредвала, которые расположены в ГБЦ.
2. Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
3. Клапанные пружины, которые возвращают клапан в исходное положение.
4. Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
5. Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Знак аварийной остановки нового образца: требования установки, штраф

Рубрика: ПДД

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если неправильно выставите метки ГРМ «Рено-Логан», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо. По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно демонтировать. Далее нужно снять ремень привода генератора, который мешает получить доступ к месту установки ГРМ. При помощи гайковерта или ручного инструмента открутите крепежный болт шкива коленчатого вала и снимите деталь с агрегата. Гайковерт предпочтительнее, поскольку вращать ключом в ограниченном пространстве будет неудобно. Под мотор машины необходимо установить подставку, чтобы при демонтаже правой опоры ничего не рухнуло. Если не хотите демонтировать защиту картера, то можно найти специальный продолговатый брусок, сечение которого будет меньше отверстия в защите для слива моторного масла. Его ставят как раз под это отверстие. Далее необходимо отсоединить трубку, которая используется для продувания адсорбера

Осторожно отведите ее в сторону и закрепите изолентой или другим способом, чтобы она не мешала в ходе работ. Далее вам понадобится ключ на 16

Правая опора мотора крепится к агрегату ГРМ и корпусу пятью болтами

Необходимо открутить их и снять опорный узел. Обязательно вытащите щуп, чтобы случайно не повредить его. Отверстие рекомендуется заделать. Для этого можете использовать пластиковую крышку подходящих размеров или ее аналог. Через нижний проем моторного отсека необходимо снять защитную панель. Она закреплена на механизме тремя болтами: один сверху и два по бокам. Производители используют болты на 10 или 8. Здесь все зависит от года выпуска автомобиля. Выше защитного кожуха находится металлическая крышка. Ее также нужно снять, открутив пять болтов по бокам. Понадобятся несколько ключей (на 10, 13 и 16). Далее важный шаг – установка метки ГРМ «Логан» Механизм нужно выставить так, чтобы метка на шкиве распределительного вала совпала с аналогичной, отлитой на корпусе клапанной крышки

Внимание! Во всех последующих работах строго запрещено проворачивать коленчатый или распределительный вал отдельно друг от друга, нарушая их синхронизацию. Демонтаж начинают с натяжного ролика, открутив его ключом на 16

Как только натяжка исчезнет, достать ремень не составит труда. Очистите от грязи все шкивы и ролики Будьте осторожны и не проверните случайно коленвал или распредвал. Закрепите натяжной валик на место, слегка ослабив его. Натяните новый ремень. На изделии имеются две метки: нижнего и верхнего положения. Они должны совпадать с аналогичными значками на шкивах. Выполните натяжку ремня и соберите конструкцию в обратном порядке.

Актуальный вопрос – как проверить ремень ГРМ на Renault Logan, в частности, натяжение? Здесь необходимо на самом длинном участке попробовать провернуть ремень перпендикулярно оси. Он должен поворачиваться на 90 градусов. Если этот показатель больше или, наоборот, ремень практически не поддается, то следует отрегулировать натяжение. Также можно руководствоваться двумя отверстиями на натяжном ролике. При заводской регулировке они стоят параллельно ремню, который идет ниже ролика.

Как видно, самое важное – это убедиться, что фаза не нарушена, а коленчатый вал установлен в синхронное положение с распредвалом. Перед сборкой всегда проверяйте, все ли метки выставлены правильно. В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет

Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение

В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет. Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение.

Подготовительные работы

Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.

Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
