Замена радиатора охлаждения

Радиаторы устанавливают практически на все автомобили. Ведь именно он отвечает за охлаждение антифриза в процессе работы двигателя

Неисправный радиатор может доставить немало хлопот любому водителю, поэтому очень важно знать, как производится замена радиатора охлаждения на ВАЗ. В этой статье мы разберем причины поломки радиатора, симптомы и как производится его замена на различных автомобилях

Радиатор представляет собой агрегат, состоящий из системы мелких трубок, проходя через которые, охлаждающая жидкость снижает свою температуру и снова передвигается в двигатель автомобиля.

Выбор модели

Для ВАЗ 2110 можно подобрать либо алюминиевый, либо медный радиаторы. В большой мере выбор зависит от того, какой результат вам нужен: экономия денег или долговечность, надежность.

Их недостатки и преимущества:

• Алюминиевый. Легкий, сравнительно дешевый, цена зависит от производителя: — Luzar (2110-8101060) – около 1000 рублей; — Прамо (2110-1301012) – в розницу примерно 1600 рублей. Зато у него мешая теплопроводность, он хуже охлаждает двигатель. К тому же подвержен довольно быстрой коррозии, для того чтобы он потек, требуется меньше времени; Алюминиевый радиатор охлаждения
• Медный. Он тяжелее, значительно эффективнее по своим охлаждающим характеристикам, дольше служит, поскольку медный корпус менее расположен к коррозии. Чтобы он потек, требуется чаще всего механическое воздействие (удар и т.п.). Недостаток – цена его выше, около 5000 рублей, за двухрядный, с повышенным на 40% КПД. Медный радиатор охлаждения с увеличенным на 40% КПД

Порядок выполнения работы

Замена радиатора печки ВАЗ-2114 без снятия торпеды позволяет сэкономить время, причем для этого не потребуется особых навыков. Сразу оговоримся, что часть торпеды все-таки разобрать придется, но центральная консоль останется на месте, а это самая трудоемкая часть операции. На начальном этапе работы снимается боковая часть панели со стороны пассажира, для этого отверткой необходимо открутить крепящие ее саморезы.

Для слива охлаждающей жидкости необходимо выкрутить болты передней защиты, которая находится под моторным отсеком.  Тосол сливается через специальную пробку, которая находится в блоке цилиндров, для ее выкручивания понадобится накидной ключ на 13.  Чтобы он не разливался по земле или по полу гаража, под машину ставится емкость. Чтобы увеличить скорость вытекания антифриза, можно отрыть крышку расширительного бачка.

При помощи шестигранника со стороны пассажира выкручивается крепление торпеды, после чего ее можно легко отогнуть.

Далее нужно выкрутить еще одно крепление, находящееся со стороны пассажира под нижней частью центрально консоли. После этого торпеду можно легко приподнять, чтобы она осталась в таком же положении, установить под нее упор подходящей длины, достаточно бруска сечением 50х50 мм длиной около 40 см.

В открывшемся пространстве можно увидеть радиатор отопителя, который крепятся на трех саморезах. Их необходимо выкрутить, чтобы его можно было спокойно извлечь из гнезда. При этом возникнет проблема — за пластиковым корпусом торпеды спрятан еще один саморез, который требуется выкрутить. Чтобы добраться до него в пластмассе целесообразно просверлить небольшое отверстие, через которое можно будет просунуть отвертку. Для этого предварительно нужно вынуть бардачок. Если пытаться отодвинуть торпеду, можно поломать пластмассу и тогда снятие радиатора печки на ВАЗ-2114 превратится в дорогостоящую процедуру.

Далее можно приступить непосредственно к демонтажу радиатора отопителя. Для этого снимаются хомуты и отсоединяются патрубки, под которые лучше подложить небольшую емкость или ветошь, поскольку в системе еще остается антифриз, который выльется прямо в салон. После этого радиатор достаётся из посадочного гнезда без всякого усилия. Желательно рассмотреть его, чтобы увидеть, где было повреждение и откуда вытекает тосол, в этом месте появляются коррозионные повреждения и видны потеки, что еще раз подтверждает то, что требуется замена радиатора печки.

Новый радиатор отопителя устанавливается на место без усилий, с этим не должно возникнуть никаких проблем. Он закрепляется саморезами, в том числе, через просверленное ранее в торпеде отверстие. При этом желательно провести ревизию краника, поскольку это еще одно слабое место системы отопления. Он должен быть полностью сухим, а его рычажок легко поворачиваться. Бардачок устанавливается на место, торпеда и снятая боковая панель прикручиваются к креплениям.

Перед тем, как заливать охлаждающую жидкость, требуется проверить, затянута ли пробка на блоке цилиндров, чтобы охлаждающая жидкость не выливалась. Свежий тосол заливается до уровня в расширительный бачок, если в процессе работы уровень упадет, то его придется долить.

Для проведения испытаний нужно завести двигатель и, подождав, пока он прогреется, включить печку. Она должна хорошо греть в разных режимах, а салон оставаться сухим, без пятен выливающегося антифриза с характерным запахом. Первое время рекомендуется периодически поглядывать на пол, чтобы убедиться, что все соединения герметичны, а новый радиатор не бракованный.

Видео: Замена радиатора печки БЕЗ СНЯТИЯ ТОРПЕДЫ

Обратная последовательность установки радиатора

Новый радиатор Пежо устанавливается на штатные места, фиксируется, соединяется с трубкой, ведущей к корпусу термостата (проверить затяжку хомута), снятый нижний патрубок ставится на место, фиксируется хомутом.

Для заливки свежего антифриза, машина поддомкрачивается под переднее правое колесо. С помощью воронки (можно сделать из маленькой пластиковой бутылки), свежая охлаждающая жидкость заливается в расширительный бачок до указанных на нем метках.

Продолжая доливать ОЖ, необходимо закрутить эту пробку, затем закрутить заглушку, стоящую после термостата. Следует убедиться, что ОЖ свободно поступает ко всем патрубкам (печка). Постепенная доливка антифриза может занимать до 30 минут, но это необходимо, чтобы избежать образования воздушной пробки в системе.

Заливка последнего литра (по требуемому «мануалом» объему) производится на заведенном двигателе, при этом в бачке (или непосредственно в воронке) поднимаются пузыри воздуха.

Так же можно приподнять изгиб на верхнем патрубке радиатора, из-за этого изгиба воздуху тяжело выходить из системы охлаждения, далее можно помять патрубок своими руками, создав при этом небольшое волнение охл. жидкости в системе.

После того как несколько минут при работающем двигателе из бачка не появляется пузырей, доливку можно считать завершенной. Излишки антифриза необходимо слить из воронки, закрыть пробку бачка и проверить автомобиль на ходу.

Успешная замена радиатора автомобиля целиком зависит от аккуратного подхода, поэтапности операции и бережного обращения с хрупкими деталями. Хорошая информационная подготовка и отсутствие спешки помогут корректно произвести ремонт даже при отсутствии слесарного опыта.

В течение нескольких дней после замены детали, необходимо внимательно следить за температурой охлаждающей жидкости и регулярно проверять ее уровень, доливая при необходимости.

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

Модель Крафт

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные

И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку

1. Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две: Luzar. Его стоимость сейчас около 1000 рублей;
2. Прамо. За него придется отдать где-то 1600 рублей.

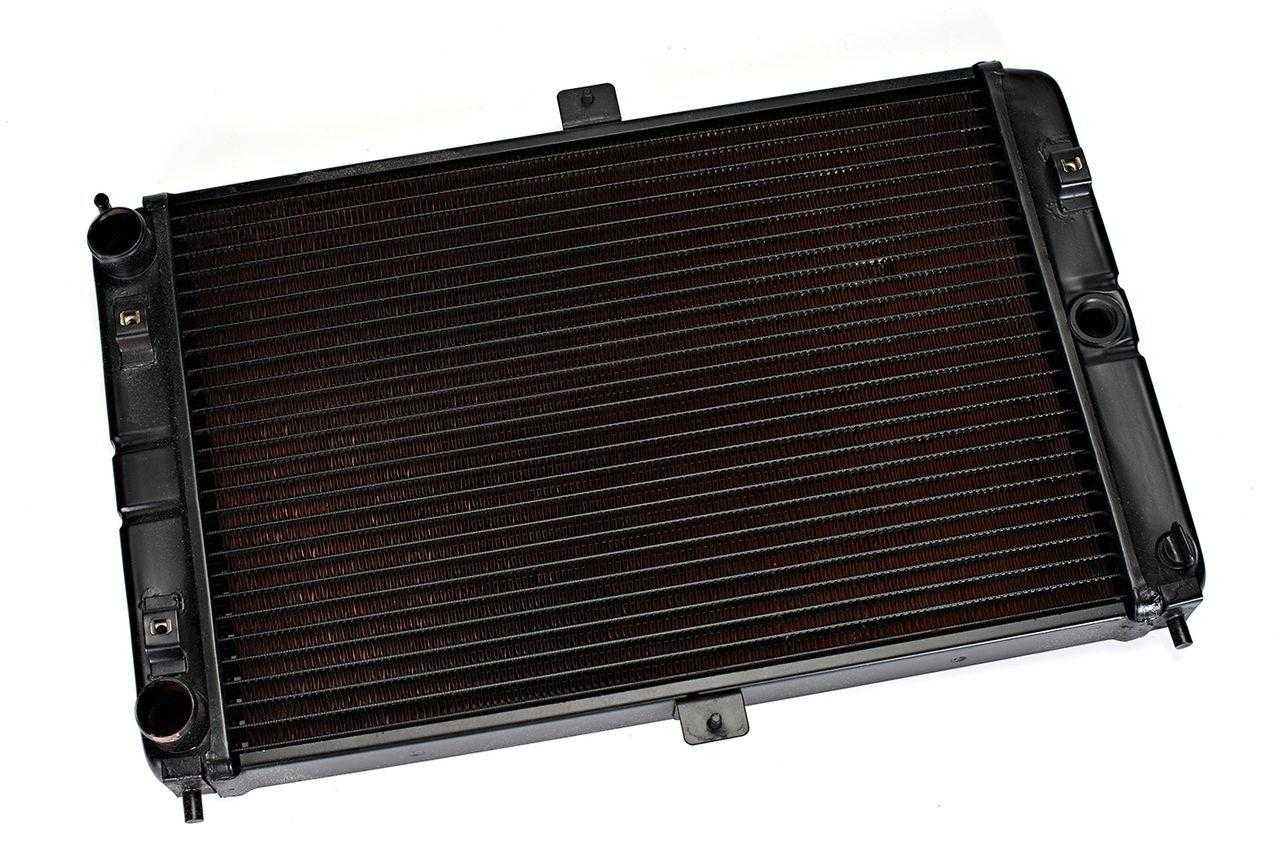

Медные . Обладают большим весом, но эффективнее справляются со своей непосредственной задачей. Срок службы значительно дольше, медь защищает от образования коррозии. Для возникновения течи вам придется как следует постараться, удариться передком о что-то твердое. То есть механическая прочность у медных радиаторов на высоком уровне. Единственный недостаток — высокая цена. За 5 тысяч рублей вы сможете приобрести великолепный двухрядный радиатор, КПД которого повышен на 40 процентов.

Причины снятия элемента системы охлаждения

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

• разного рода механические повреждения;
• отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
• попадание автомобиля в ДТП.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

• корпус устройства;
• расширительный бачок;
• электрический двигатель;
• кожух двигателя;
• крыльчатка (вентилятор);
• подушка из резины;
• пробка сливная;
• различные шланги;
• насос, который работает от приводного ремня.

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Ремонт радиаторов

При необходимости замены элементов системы охлаждения, вам не придется заказывать и долго ждать доставки необходимых комплектующих. Наш Техцентр обеспечит вас всеми необходимыми комплектующими и расходными материалами. У нас есть собственный склад, расположенный вблизи Сервисного Центра, где всегда в наличии более 50000 наименований Автозапчастей для любых марок и моделей авто. Наши специалисты оперативно подберут необходимую деталь и сразу же установят ее на ваш автомобиль. Ремонт в день обращения – одно из главных наших преимуществ.

Типичные признаки неисправности системы охлаждения

Снижение работоспособности и поломку радиатора охлаждения можно заметить на ранней стадии, если обратить внимание на основные признаки неисправности

• Повышение температуры работы двигателя, которое может обернуться перегревом деталей силового агрегата, и как следствие, дорогостоящим ремонтом и переборкой мотора.
• Утечка антифриза (охлаждающей жидкости).

К основным неисправностям, провоцирующим ремонт автомобильных радиаторов можно отнести: поломка вентилятора, засорение патрубков, нарушение их герметичности и механические повреждения, засорение сердцевины элемента системы охлаждения, загрязнение его наружной поверхности. Причиной разгерметизации радиатора охлаждения чаще всего становятся камни, вылетающие из-под колес встречных автомобилей и попадающие в радиаторную решетку.

Ремонт радиаторов охлаждения автомобиля в Балашихе

Наш техцентр предлагает провести квалифицированный ремонт радиаторов охлаждения в Москве с устранением всех причин, снижающих работоспособность охлаждающего элемента и являющихся основным фактором неисправностей. У нас в арсенале современное ремонтное оборудование, запасные детали и профильные инструменты плюс команда профессиональных мастеров, выполняющих свою работу быстро, но стопроцентно качественно.

Восстановление работоспособности и устранение трещин и пробоин составляющей детали охлаждающей системы, в большинстве случаев, осуществляется посредством пайки или аргонной сварки. Основное преимущество сварки под воздействием аргона – отремонтированные участки в дальнейшем не окисляются. Для того чтобы провести ремонт радиаторов автомобилей, последовательно выполняются следующие действия:

• Деталь демонтируется и осматривается на предмет крупных и мелких повреждений;
• Далее идет тщательная очистка поврежденного участка;
• После чего, радиатор подвергается запаиванию повреждений.

Технологический процесс должен выполнять квалифицированный мастер, который обладая достаточным опытом, не допустит, чтобы высокая температура при пайке повредила другие компоненты детали.

Еще один из способов ремонта радиаторов охлаждения автомобилей – это газодинамическое напыление, требующее соответствующей квалификации и мастерства. Суть метода заключена в распылении специального порошка под высоким давлением и непосредственно внутри радиатора, что в итоге образует на поверхности ремонтируемого участка защитный слой. При засорении патрубков, нашими мастерами выполняется промывка радиатора охлаждения двигателя специальными средствами.

Ремонт или полная замена радиатора охлаждения по степени повреждений

Неправильная эксплуатация, несвоевременное ТО, агрессивное воздействие высоких температур и окружающей среды плюс механические повреждения приводят порой к полному выходу из строя радиатора охлаждения. Это в свою очередь приводит к полной замене радиатора охлаждения, что обходится автовладельцу гораздо дороже, чем своевременный ремонт. Если ремонт элемента охлаждающей системы специалист считает нерентабельным и нецелесообразным, нашими мастерами будет проведена замена радиаторов на новые оригинальные и аналоговые автомобильные запчасти.

Мы предлагаем не только высокое качество услуг, но и более чем доступные цены на все виды ремонта и запчасти. Все запасные детали и комплектующие мы подберем среди ассортимента запчастей на нашем складе – вы можете быть уверены в их качестве и работоспособности, что полностью подтверждает гарантия производителя. Записывайтесь на сервис на сайте техцентра и получите качество, оперативность работы и гарантии.

Устройство

Любой радиатор на автомобиле, независимо от его марки, состоит из:

Двух половинок (корпуса);
Патрубков;
Сердцевины;
Заливной пробки в верхней части радиатора, укомплектованной клапанами (один – впускной, другой – выпускной);
Сливного крана, в нижней половине корпуса. Устройство (схема) системы охлаждения двигателя

Корпус, который чаще может быть изготовлен из алюминия, реже – медный, составляют два бачка (один сверху, другой – снизу) и примыкающие к ним патрубки, по которым охлаждающая жидкость циркулирует.

Сердцевина – это ряды латунных трубок, спаянных с ребрами охлаждения. Они находятся внутри корпуса.

Через заливную пробку жидкость охлаждения попадает в радиатор, через сливной кран, соответственно, при потребности, сливается.

Кроме того, к силовому агрегату для поддержания теплового режима относятся электровентилятор и термостат.

Признаки неисправности и возможные решения проблемы

Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:

• дорожно-транспортные происшествия;
• механические повреждения элемента: камни, песок, гравий, посторонние предметны;
• уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
• механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
• ослабление соединений металлических и пластиковых частей;
• естественное старение металла.

Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.

Недостаточно быстро, или вовсе не остывает антифриз. На проблему указывают горячие патрубки вверху и внизу.В этом случае потребуется чистка или промывка радиатора. Возможно, что его поверхность запылилась или забита тополиным пухом, листьями.

Внизу и вверху радиатор не греется: холодный. Причина кроется в том, что горячий антифриз не проходит по засорённым трубкам и контуру радиатора. Следовательно, не охлаждает верхнюю и нижнюю часть.

Неисправность крышки радиатора или расширительного бачка. Потребуется замена этих элементов. Можно самостоятельно подрезать пружины.

Ещё одной проблемой может быть выход из строя термостата, помпы или датчиков

Рекомендуется уделить особое внимание именно термостату

При небольших отклонениях объёма антифриза можно долить дистиллированную воду и продолжить движение в направлении СТО.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

https://youtube.com/watch?v=kiRuZjc3eWM

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Конструкция

Схема системы охлаждения двигателя

Конструктивными элементами рассматриваемого сегодня агрегата охлаждения являются:

• Две части корпуса;
• Патрубки;
• Сердцевины;
• Сливной кран, расположенный в нижней части корпуса;
• Заливная пробка в верхней части корпуса с двумя клапанами (впускной и выпускной).

Также справедливости ради стоит отнести к системе охлаждения термостат и электровентилятор, которые играют свою важную роль в охлаждении мотора.

1. Корпус представляет собой два бака с примыкающими к нему патрубками, по которым проходит охлаждающая жидкость.
2. Сердцевиной является ряд из латунных трубок, которые спаяны с ребрами охлаждения. Их можно найти внутри корпуса.
3. Заливная пробка позволяет перенаправить охлаждающую жидкость в радиатор, а сливной кран служит для слива жидкости, когда это потребуется.

Это интересно: Замена ремня генератора на ВАЗ-2114 8 клапанов — фото и видео

доработка системы охлаждения двигателя

Одна из главных систем автомобиля – система охлаждения двигателя, может работать не правильно если крышка расширительного бачка вовремя не стравливает лишнее давление. В результате давление в системе будет слишком большим, что вызовет подтекание патрубков. Модернизация крышки расширительного бачка призвана не допустить такой ситуации.

Помпа простой узел, который состоит из корпуса, подшипника и крыльчатки. Такой насос системы охлаждения обеспечивает циркуляцию охлаждающей жидкости. Если не работает помпа, тогда двигатель будет перегреваться. А какой ресурс помпы и какую выбрать помпу для ВАЗ ?

В летнее время у автомобилей десятого семейства часто включается вентилятор радиатора. Чтобы облегчить охлаждение двигателя в жаркую погоду можно установить вместо одного – два вентилятора радиатора. Какие доработки потребуются для этого и поместятся ли вообще 2 вентилятора перед радиатором двигателя ?

Известная проблема с расширительными бачками нового образца, когда всегда вокруг крышки мокро, а в углу между моторным щитом и крылом подтеки. Причина не худой бачок, а струя жидкости, которая выходит из верхнего пароотводящего штуцера. Она направлена так, что заливает горловину бачка и при срабатывании клапана тосол выносится наружу. Пробуем доработать расширительный бачок.

Автомобиль состоит из нескольких систем, одной из которых является система охлаждения двигателя. Если эта система работает исправно, то мы даже не задумываемся о ней. А если хотя бы одна из частей системы выйдет из строя, то возможен целый ряд проблем, в том числе и популярный недуг, когда двигатель перегревается. Разбираемся, какой радиатор лучше выбрать.

Если радиатор автомобиля протекает, то большинство из нас прибегают к его замене. Однако, в большинстве случаев можно не менять, а отремонтировать радиатор. Иногда никаких навыков не требуется, а бывает, что без знаний в области сварки или пайки не обойтись

Учимся определять состояние и пробуем восстановить радиатор своими руками.

Если Вы заметили, что вдруг двигатель стал греться, тогда следует обратить внимание на работу системы охлаждения двигателем. Основной удар от грязи, пыли, листьев и тополиного пуха принимает на себя радиатор охлаждения двигателя

Именно поэтому грязный радиатор является одной из причин перегрева двигателя. Разбираемся, как и чем самостоятельно почистить радиатор автомобиля.

Разбираемся, как и чем самостоятельно почистить радиатор автомобиля.

Система охлаждения двигателя (СОД) играет важную роль в эксплуатации автомобиля. Если она работает не правильно, тогда может быть, что двигатель не прогревается до рабочей температуры. Тогда плохо греет печка и ресурс ДВС сокращается. Либо двигатель перегревается, тогда машина “закипит”. А как определить неисправность системы охлаждения двигателя своими руками ?

Как будет работать система охлаждения двигателя автомобиля зависит от многих факторов, но главным ее составляющим, безусловно является охлаждающая жидкость (тосол/антифриз). От качества этой жидкости зависит работа не только двигателя и отопителя, но и элементов самой СОД. Как выбрать качественный антифриз для ВАЗ 2110 ?

Расширительные бачки ВАЗ 2110 нового образца устанавливаются без датчиков, а на старых бачках датчик уровня охлаждающей жидкости имеется. То есть, для установки датчика уровня жидкости на десятку нужно заменить бачок нового образца на старый..

Какие плюсы принесет изменение Системы Охлаждения Двигателя(СОД) на ВАЗ 2110 по примеру Лада Калина ? Чем СОД Калины лучше чем СОД ВАЗ 2110 ? Что потребуется для такой переделки ? Ответы на эти и другие вопросы далее..

Если решили заменить термостат на новый, то вместе с этим можно сразу же его и доработать Доработка термостата приносит свои плюсы и минусы. В этой статье остановимся на том, каким образом можно самому переделать термостат ВАЗ 2110, и что для этого потребуется.

Замена 5ти дырочного термостата на 6ти дырочный сделает поддержание температуры охлаждающей жидкости более стабильным, а так же сделает Ваш автомобиль заметно теплее. Каким образом установить 6ти дырочный термостат в ВАЗ 2110 ? Оказывается решений этого вопроса несколько.

Установка дополнительной помпы в ВАЗ 2110

Скоро холода и каждый теплолюбивый автовладелец думает, как же ему подготовить автомобиль к зиме. Ведь мерзнуть всю зиму в машине хочет не каждый Печка на ВАЗ 2110 согревает, но не так как хотелось бы. Один из недостатков отопителя является его малая эффективность на холостых оборотах. Установка доп.помпы решит эту проблему.

Последняя >>

Как заменить радиатор и вентилятор охлаждения на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Перед тем как приступить к работе, нужно вам будет слить всю охлаждающую жидкость чтобы при отсоединение шлангов от радиатора охлаждения она не полилась, о том как это сделать вы можете прочесть в статье под названием: «». (Кстати жидкость из блока цилиндров можно по сути не сливать, а слить только лишь из самого радиатора и всё, но в этом случае заливать новую жидкость после установки нового радиатора нужно будет только лишь той марки которая была залита ранее, так как при заливки другой марки и другого производителя происходит смесь которая может пагубно отразиться на двигателе вашего автомобиля)

Примечание!
Жидкость сливать да и вообще все работы с системой охлаждения нужно производить только лишь на холодном автомобиле, чтобы не обжечься об охлаждающую жидкость так как при нагревании двигателя и она очень сильно нагревается (Для примера, при прогретом двигателе температура жидкости может достигать 85-110 градусов)!

2) Теперь вам нужно будет снять корпус воздухофильтра потому что он большой и попросту не даст вам вынуть радиатор и вентилятор, о том как его снять читайте в статье: «».

Примечание!
После корпуса ещё и аккумуляторную батарею снимите, так как она тоже будет мешать снятию радиатора и вентилятора, о том как её снять читайте в статье: «»!

3) После того как жидкость будет слита посмотрите на все шланги которые подсоединяются к радиатору, данные шланги вам нужно будет отсоединить чтобы они не мешали (Всего три шланга подсоединяются к радиатору, два из этих шланга очень большие и один из них подсоединяется к верхнему а другой к нижнему патрубку, а третий шланг не является большим и выглядит очень миниатюрно по сравнению с другими, третий шланг называется пароотводящим шлангом и за счёт него в системе не образуется воздушная пробка), а отсоединить их проще простого, возьмите в руки для этого отвёртку и с её помощью ослабьте все хомуты которые удерживают шланги на патрубках и после этого просто их отсоедините.

4) Затем переходите к снятию вентилятора, он крепиться всего на пятью гайках для того чтобы их отвернуть нужно будет запастись воротком (Вместо воротка удлинитель можно взять) и накидной головкой, и при помощи них после этого отверните сперва две боковых гайки крепления радиатора (см. фото 2), а так же две верхних гайки (см. фото 3, одна из этих гаек кстати ещё и радиатор крепит) и одну последнюю нижнюю гайку (см. фото 4) и после чего вы можете беспрепятственно снимать вентилятор с автомобиля но только прежде чем начать снимать еще и колодку проводов которая идёт от вентилятора с разъёмом разъёдините о том как это сделать смотрите для наглядности на фото под цифрой 1.

5) Ну и в завершение понадобиться вам снять сам радиатор, для этого его просто наклоните назад (К двигателю имеется ввиду наклоните верхнюю часть радиатора) и после чего выньте его из подкапотного пространства и замените уже после этого на новый.

Примечание!
Если вам вдруг понадобиться разобрать вентилятор (К примеру вы крыльчатку с большим количеством лопастей поставить хотите, чтобы двигатель охлаждался лучше), тогда возьмите в руку вороток и наденьте на него торцевую головку, после этого полностью выверните три гайки которые крепят электродвигатель к кожуху (см. фото 1) и после чего подденьте отвёрткой и выньте жгут с проводами который крепиться к кожуху (см. фото 2), и тем самым разъёдините между собой сам кожух и электродвигатель (см. фото 3), ну а после разъединения вы можете выкрутить центральную гайку которая крепит саму пластмассовую крыльчатку к электродвигателю (см. фото 4) и снять после этого крыльчатку с него и поменять её к примеру на новую, или сам электродвигатель заменить если он перестал работать и тем самым двигатель перестал охлаждать!

Установка:
Устанавливаются то все детали в обратном порядке снятию, но при установке есть кой какие нюансы, а именно на нижней часть радиатора есть две резиновые подушка, данными подушками когда будете ставить радиатор внимательно проследите чтобы он зашёл ими в отверстия поперечины и прочно на них стоял, кроме того когда будете в обратной последовательности производить сборку вентилятора, обратите своё внимание то что на самой крыльчатки есть паз (см. фото 1) а на электродвигателе присутствует небольшой штифт (см

фото 2), так вот этот самый паз должен при установке крыльчатки войти в этот самый штифт, поэтому внимательно проследите за этим.

Дополнительный видео-ролик:
Посмотрите видео ниже в котором рассказывается как заменять радиатор на автомобилях ВАЗ 2111, и вы уже наглядно будете представлять себе как это сделать и поймёте что ничего словного в этом по сути таки и нет.
