Как поменять ремень генератора своими руками

Как натянуть ремень

Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам. При этом автолюбитель должен помнить, что чрезмерный натяг нагружает подшипники генератора и выводит их из строя.

Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

  • планка;
  • болт;
  • ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

  • крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
  • поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
  • затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

  • в первую очередь послабляем крепление генератора;
  • далее ключом отвинчиваем/закручиваем регулировочный болт;
  • закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

  1. Ослабить гайку.
  2. Монтировкой или чем-то наподобие, двигаем генератор.
  3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
  4. После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

  1. Ослабить верхнее и нижнее крепление генератора.
  2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
  3. Затягиваем болты крепления генератора.
  4. Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

  • Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
  • Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

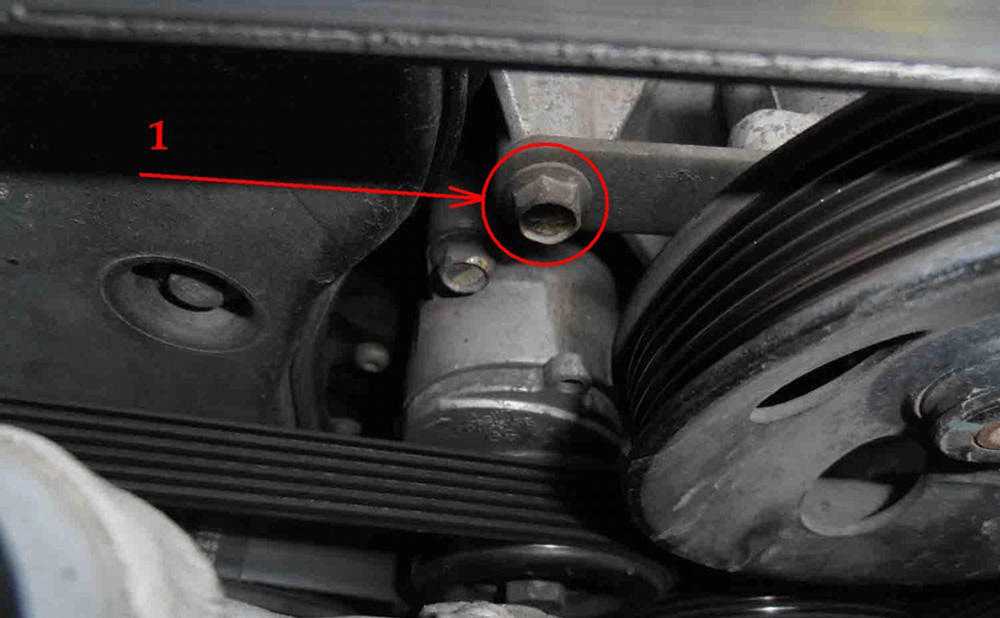

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Замена ремня генератора своими руками

Опытный водитель всегда возит запасную запчасть нужного размера и типа. Поменять его несложно, если в наличии есть необходимый инструмент и минимальные слесарные навыки.

Видео: Замена ремня и ролика на Рено Меган 2

Порядок действий (замена производится на неработающем двигателе и снятой клемме аккумулятора) следующий :

  • обеспечить доступ к ремню, для чего может потребоваться снять переднее колесо, брызговик двигателя, а у некоторых марок — защиту картера;у инжекторного двигателя нужно обязательно снять датчик положения коленвала;
  • ослабить натяжение ремня, для чего ослабить болт (или гайку) натяжного ролика или самого генератора;
  • зафиксировать в памяти схему расположения ремня, если он приводит в работу одновременно несколько устройств;

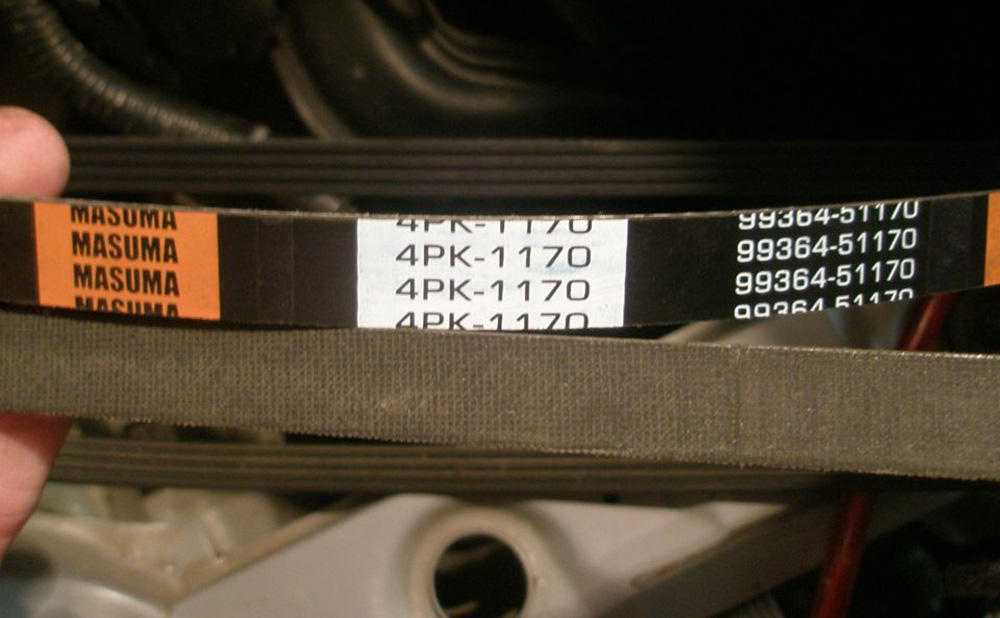

  • снимать старый ремень нужно с самого верхнего шкива, затем сравнить его с новым — они должны быть идентичны (никакого расхождения в профиле и длине быть не должно);
  • выяснить причину повреждения ремня и устранить её;
  • ставить новый ремень на место нужно начинать со шкива коленвала, затем набрасываем его на генератор и в последнюю очередь на водяной насос; потом нужно отрегулировать степень натяжения (при надавливании пальцем с силою 10 кг, провис не должен превышать 10 мм);
  • поставить на место клемму аккумулятора, завести двигатель и включить фары, печку, кондиционер и другие мощные потребители тока (не должно быть свиста, стуков, шумов; фары должно светить ровно на любых оборотах);
  • поставить на место детали, которые были сняты вначале.

Схема натяжения клинового ремня генератора

Схема натяжения поликлинового ремня генератора

Как определить, что ремень генератора оборвался?

Определить, что ремень генератора оборвался можно по таким признакам:

  1. Появление значка разряженного аккумулятора на контрольном щитке. Данный индикатор загорается, потому что работа генераторного устройства или батареи нарушается.
  2. Сбои в работе внешних осветительных устройств. Если водитель убирает ногу с педали газа, фары начинают светить более тускло, при нажатии на газ яркость оптических приборов восстанавливается.

Что делать при ослаблении натяжения?

При ослаблении ремня нужно ключом затянуть натяжные ролики. Поскольку генераторный узел оснащается несколькими роликами, каждый из них позволяет установить нужную степень натяжки. Однако, полный натяг до упора не рекомендуется, так как это приведет к более быстрому износу изделия.

Что происходит при срыве ремня?

Если оборвет приводной ремень, пользователь может столкнуться со следующими проблемами:

  1. Генераторная установка не сможет питать электросеть транспортного средства, включая все оборудование и приборы.
  2. Все потребители напряжения начинают питаться напрямую от аккумулятора.
  3. В случае если автомобиль оснащен приводным ремнем гидроусилительного устройства (ГУР) и системы кондиционирования, то оборв изделия приведет к тому, что эти системы работать не будут. Помпа ГУР, а также муфта климатической установки перестанут функционировать.

Диагностика натяжителя приводного ремня

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью. Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

  1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
  2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень

Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос

Если не устранить этот перекос, то ремень долго не прослужит.
Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Классификация

Независимо от длины ремня генератора, обеспечение полноценной работы привода устройства требует применения двух видов ремешков. Речь идет о поликлиновом и клиновидном РГ. Рассмотрим каждый из этих видов отдельно.


Виды ремней генератора

Поликлиновый

Популярная разновидность РГ, которую в народе также называют многоручейным или многоручейковым ремнем. Хорошая гибкость изделия достигается за счет размеров – ремень сам по себе широкий, но при этом довольно тонкий.


Поликлиновый ремень генератора

Клиновидный

Традиционное изделие, применяемое в основном на более старых моделях авто. К недостаткам клиновидных ремней можно отнести большую вероятность проскальзывания при работе. К тому же изделия актуальны для транспортных средств, где от коленвала вращения передаются исключительно на генератор.


Клиновидный ремень генератора

Контроль величины натяжения

Нормальное функционирование ременного привода предполагает отсутствие проскальзывания и обеспечивается соответствующим натяжением. Из-за сложностей его прямого измерения без специализированных измерительных приборов контроль выполняется косвенно.

Натяжение считается достаточным, если величина прогиба при сильном нажатии на ленту нового ручейкового или клиновидного ремня в области его наиболее длинной свободной части между двумя шкивами не превышает 2 мм. С течением времени из-за усталостных явлений допустимо увеличение прогиба до 5 мм. При проверке к плоскости ремня прикладывается линейка, а давление можно создать ножкой штангенциркуля, на которой имеется шкала.

В случае зубчатого ремня с постоянным зацеплением прогиб заменяется боковым поворотом: угол отгиба плоскости рабочей поверхности не должен превышать 90 градусов.

Вне зависимости от исполнения рекомендуется проконтролировать натяжение у нового автомобиля и проверять каждые 20 – 30 тысяч километров пробега.

Предпосылки к корректировке натяжения

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

  • свист в районе нахождения привода;
  • «провалы» напряжения;
  • более тусклый свет фар;
  • мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.


Проверка натяжения привода

Большой проблемой являются шкивы

Замена приводного ремня, как правило, обходится недорого. Сам ремень стоит дешево. Работа также не опустошит ваши карманы. Кстати, в зависимости от двигателя есть автомобили, у которых два приводных ремня. В этом случае за замену ремней придется отдать в два раза больше денег. Конечно, на итоговую стоимость замены ремней будет влиять марка и модель автомобиля. В среднем цены на замену приводных ремней начинаются от 800-1000 рублей. Замена ролика натяжителя ремня также обойдется примерно в 800 рублей. Как видите, это не проблема.

Реальные расходы для автовладельца начинаются, когда приходит время менять шкивы. Основной шкив установлен на коленвале. К счастью, он изнашивается очень редко, если только не оснащен демпфером крутильных колебаний. Но в случае износа шкива готовьте круглую сумму, поскольку стоимость его замены вас неприятно удивит. Чаще же всего необходимо менять шкив генератора, шкив насоса гидроусилителя рулевого колеса и кондиционера.

Натяжка ремня генератора: схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным как при ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки

Именно поэтому важно знать, как проверить натяжение ремня генератора

Виды конструкции

Привод генератора бывает двух типов:

  • индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
  • общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

  • с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
  • тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
  • с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

  • ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
  • ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
  • в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.
