Метки ВМТ Ваз 2112 2111 16 клапанов

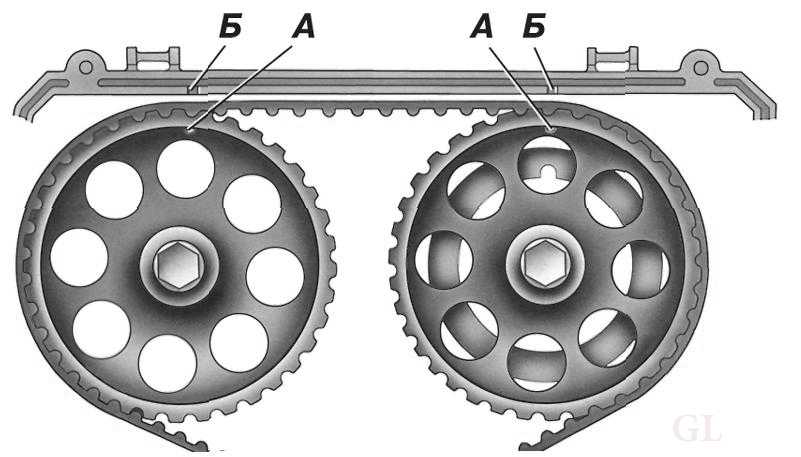

На двигателе мод. 21126 (16 кл) метки находятся на зубчатых шкивах распределительных валов (выступы А) и задней крышки ремня привода распределительного вала (прорези Б).

Также метки находятся на маховике (риска) и шкале заднего щитка картера сцепления (треугольный вырез). Для наглядности коробка передач снята.

Дополнительно у всех двигателей метки находятся на зубчатый шкивах коленчатого вала (точка) и крышке масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиве привода генератора.

Вам потребуются: накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30, отвертка с крестообразным лезвием.

Вам потребуются: торцовые головки «на 16», «на 18», ключ «на 13», отвертка с плоским лезвием, головка TORX Е14.

фиксатор для установки ВМТ.

Фиксатор распределительных валов.

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

1. Снимите правое переднее колесо.2. Снимите защиту картера и правый брызговик двигателя (см. ).

3. Снимите ремень привода вспомогательных агрегатов (см. )4. Снимите правую опору подвески силового агрегата (см. )

5. Снимите верхнюю крышку ремня привода газораспределительного механизма (см. ).

6. Вращая коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.

7. Установите метки на шкивах распределительных валов с логотипом «Renault» так, чтобы они немного не доходили до верхней точки.

8. Выверните пробку отверстия для установки фиксатора положения ВМТ.

9. Вверните в отверстие фиксатор положения ВМТ.10. Доверните коленчатый вал двигателя до упора.

Для того чтобы зафиксировать в ВМТ распределительные валы выполните следующие операции.

1. Подденьте отверткой с плоским лезвием заглушки распредвалов.

2. Выпрессуйте их из задней части головки блока цилиндров.

3. При правильной установке поршня 1-го цилиндра в положение ВМТ такта сжатия пазы на концах распределительных валов должны занимать горизонтальное положение и быть смещены вниз относительно осей распределительных валов.

4. Зафиксируйте распредвалы в этом положении фиксатором.

2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
ОБЩИЕ СВЕДЕНИЯ
Предупреждение
Проворачивайте
коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать
коленчатый вал за шкив распределительного вала).
Рекомендация
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива,
можно сделать это следующими способами:
1. Включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения
метки на шкиве распределительного вала с меткой на задней крышке ремня привод…

Установка поршня четвертого цилиндра в положение ВМТ на ВАЗ 2101-ВАЗ 2107

Многие ремонтные работы на двигателе автомобиля включают в себя установку поршней в верхнюю мертвую точку (ВМТ).

Метка — точка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ.

Метка — точка на зубчатом шкиву коленчатого вала и метка — вырез на корпусе масляного насоса.

Метка — черта на маховике двигателя и метка (треугольный вырез) на шкале градусов в лючке картера сцепления.

Необходимые инструменты

— Большая шлицевая отвертка

— Ключ на «19» или головка с воротком

— Снимаем корпус воздушного фильтра двигателя

— Снимаем защитную крышку привода ГРМ

Как установить поршни двигателя в верхнюю мертвую точку (ВМТ)

Совмещаем заводские установочные метки двигателя

Для этого вращаем коленчатый вал двигателя по часовой стрелке за шлицы маховика при помощи большой отвертки до совмещения метки на шкиву распределительного вала и метки на задней крышке привода ГРМ (см. фото выше).

Можно вращать коленчатый вал за болт крепления шкива привода генератора ключом на «19». Но для доступа к нему придется снять правое колесо, правый защитный брызговик двигателя, шкив генератора. Плюсом такой дополнительной работы будет контроль над совмещением меток на шкиву коленчатого вала и метки на корпусе масляного насоса.

Контролируем совмещение установочных меток

Метка — точка на шкиву распредвала должна стоять строго напротив метки — выступа на задней крышке привода ГРМ.

Метка — черта на маховике напротив середины треугольного вырезе в шкале градусов, в лючке на картере сцепления. Видна если снять заглушку лючка.

Метка — точка на шкиву коленчатого вала напротив метки — выреза на отливе корпуса масляного насоса.

При таком расположении установочных меток двигателя 21083 его поршни в первом и четвертом цилиндрах будут находится в верхней мертвой точке (ВМТ). При этом в первом цилиндре будет такт сжатия, а в четвертом выпуска отработанных газов.

Для установки поршней второго и третьего цилиндров двигателя в верхнюю мертвую точку вращаем коленчатый вал по часовой стрелке пока метка на шкиву распредвала не обойдет полный круг — 360 градусов и не станет напротив метки на задней крышке привода ГРМ. При этом метки на маховике видно не будет, метка на шкиву коленчатого вала так же будет расположена напротив выреза в отливе корпуса масляного насоса.

Примечания и дополнения

— Что такое ВМТ (верхняя метрвая точка)? ВМТ — крайнее верхнее положение поршня в цилиндре.

— На некоторых разновидностях масляных насосов двигателя 21083 нет отлива с вырезом, поэтому при выставлении меток необходимо ориентироваться на штифт для установки шкива привода генератора на звездочке распредвала и прорезь в нижней части корпуса масляного насоса.

Добро пожаловать!Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя Мёртвая Точка». Ниже рассмотрим её выставление на автомобилях классического семейства.

Примечание!Вам понадобится запастись специальным ключом для проворачивания шкива коленчатого вала. В отсутствие такового воспользуйтесь головкой «на 36».

Перед началом проведения работ, требующих снятие цепи «ГРМ» с автомобиля. Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с неустойчивой работой автомобильного двигателя. Поэтому прежде чем преступать к такой процедуре, необходимо установить поршень четвёртого цилиндра в положение ВМТ.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

• Штангенциркуль.
• Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток
.

Для этого потребуются:

• Штангенциркуль.
• Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте.
   То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх
   . В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.

3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112, 2001

Комментарии 52

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой. P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик. Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Как правильно выставить зажигание

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

1. Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

Как выровнять расположение меток ВМТ на ВАЗ 2110 и 2111:

1. Сперва необходимо снять с аккумуляторной батареи клемму «–».

3. Далее откройте капот и открутите 3 винта, что держат переднюю крышку ремня привода распределительного вала

Перед тем как откручивать крышку обратите внимание на провода проводки, они также крепятся этими болтами. Аккуратно демонтируйте защитную крышку ремня

На автомобиле ваз 2106 поршень 4-го цилиндра в позиция Вмт (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, соедененных со демонтажем цепи привода распределительного вала, не нарушалась монтаж фаз газораспределения. При нарушении фаз газораспределения силовой агрегат не будет положительно работать. Выставляйте Вмт по метке на звездочке распределительного вала (при монтаже по меткам на шкиву коленчатого вала и на передней крышке цепи привода распределительного вала в этом позиции может стоять поршень или 1-го, или 4-го цилиндра).

После этого удостоверьтесь в совпадении рисок на шкиву коленчатого вала и крышке. Если при этом риски вала не совпадают, значит, нарушена монтаж фаз газораспределения (поршень 4-го цилиндра не размещен в Вмт). В этом случае нужно демонтировать цепь привода распределительного вала со звездочки распределительного вала и прокрутить коленчатый вал до совпадения рисок (см. «проверка и монтаж фаз газораспределения по меткам»). полезный Рекомендация
Прокручивать коленчатый вал Ваз -2106 можно следующими способами. 1. Приобретите особый ключ для прокручивания коленчатого вала за болт (храповик) фиксации шкива. Этим ключом можно прокручивать коленчатый вал сверху двигательного отделения. Можно воспользоваться головкой «на 36», но это несколько неудобно из-за ограниченного объема меж радиатором и двигателем, вследствие чего необходимо демонтировать грязезащитный щиток и прокручивать коленчатый вал снизу автомобиля ваз 2106. 2. Включите 4-ю передачу и плавно прокатите транспортное средство в нужную сторону до совпадения риски на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. 3. Включите 4-ю передачу и вывесите одно из задних колес. Далее поворачивайте вывешенное колесо в нужную сторону до совпадения риски на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Риски размещены на звездочке распределительного вала (лунка а) и на корпусе подшипников распределительного вала (выступ б).
Замечание
Крышка головки блока цилиндров снята. Помимо того, риски нанесены в литье на крышке цепи привода распределительного вала (длинная риска а) и на шкиву коленчатого вала (треугольный углубление б на кромке ручья шкива). Для наглядности фото изготовлена снизу автомобиля ваз 2106 со снятым грязезащитным щитком, однако под определенным углом зрения они видны и из верхней секции двигательного отделения.

Замечание
Углубление б продублирован выступом в литье на передней секции ступицы шкива, но на двигателе, установленном на транспортное средство ваз 2106, выступ не виден.

5 лет назад

Добро пожаловать!

Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя Мёртвая Точка». Ниже рассмотрим её выставление на автомобилях классического семейства.

Примечание!

Вам понадобится запастись специальным ключом для проворачивания шкива коленчатого вала. В отсутствие такового воспользуйтесь головкой «на 36».

Когда необходимо устанавливать поршень?

Перед началом проведения работ, требующих снятие цепи «ГРМ» с автомобиля. Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с неустойчивой работой автомобильного двигателя. Поэтому прежде чем преступать к такой процедуре, необходимо установить поршень четвёртого цилиндра в положение ВМТ.

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

• Пропадает тяга, приёмистость.
• Автомобиль начинает медленнее разгоняться.
• Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.

Установка меток ГРМ по распредвалу

После того как порвался ремень газораспределительного механизма (ГРМ),производят его замену на новый, убедившись, что не произошло встречи клапанов с поршнями.Если данная беда вас миновала, то могут возникнуть и другие проблемы.Хорошо если на шкивах коленвала и распредвала есть метки, но бывают случаи, когда их нет, или по ним непонятно чему они соответствуют. Для того чтобы с этим разобраться есть специальная методика установки меток ГРМ.

Первый этап Выкручиваем свечу четвёртого цилиндра, и аккуратно опустив в отверстие свечи, жало длинной отвёртки, прокручивая за шкив коленчатый вал, находят такое положение, когда поршень четвёртого цилиндра находится в своей наивысшей точке (ВМТ). При этом в ВМТ также находится поршень и первого цилиндра.Второй этап Снимаем крышку клапанного механизма, чтобы обеспечить доступ к распредвалу. Вращая рукой за шкив распредвала, устанавливаем его в такое положение, когда кулачки распредвала четвёртого цилиндра будут смотреть вниз, а первого цилиндра вверх. (При расположении толкателей под распредвалом, если на автомобиле применяются рычаги-толкатели, то наоборот). После этого воспользуемся самым тонким плоским щупом, который есть в вашем распоряжении. (Лучше всего 0,1 мм) Слегка поворачиваем распредвал в ту сторону, когда появляется возможность вставить щуп между кулачком распредвала и толкателем выпускного клапана четвёртого цилиндра. После этого снова вращаем распредвал, но уже в другую сторону, и таким образом находим такое положение кулачка распредвала, когда начинается приоткрытие выпускного клапана четвёртого цилиндра. Это и будет наша исходная точка.Третий этап Необходимо посчитать количество зубьев на шестерне распредвала и разделить цифру 360 на их количество. После этого вы получите число в градусах, соответствующие повороту распредвала относительно метки на один зуб его шкива. Так как известно, что перекрытие выпускного клапана у современных двигателей составляет примерно 10-15 градусов по коленчатому валу (5-8 по распредвалу).

Внимание! Под термином «перекрытие клапанов» понимают такое состояние, когда поршень еще не дошёл до верхней мёртвой точки, а уже началось открытие впускного клапана, а выпускной клапан в это время еще открыт, и закроется только после прохождения поршнем ВМТ и поворотом коленчатого вала на 10-15 градусов. Не трудно предположить, на сколько зубьев следует повернуть распредвал в сторону открытия выпускного клапана четвёртого цилиндра, для установки метки

Стоит помнить, что в этот момент подразумевается, что в четвёртом цилиндре заканчивается такт выхлопа, и начинается такт всасывания свежей горючей смеси. А в первом цилиндре происходит начало рабочего цикла. То есть на свечу первого цилиндра должно поступать высокое напряжение. Это следует проверить по ротору высоковольтного распределителя, и если необходимо скорректировать

Не трудно предположить, на сколько зубьев следует повернуть распредвал в сторону открытия выпускного клапана четвёртого цилиндра, для установки метки. Стоит помнить, что в этот момент подразумевается, что в четвёртом цилиндре заканчивается такт выхлопа, и начинается такт всасывания свежей горючей смеси. А в первом цилиндре происходит начало рабочего цикла. То есть на свечу первого цилиндра должно поступать высокое напряжение. Это следует проверить по ротору высоковольтного распределителя, и если необходимо скорректировать.

Рассмотрим на примере: На шкиве распредвала вы насчитали 60 зубьев. Соответственно поворот шкива распредвала на один зуб, соответствует 6 градусам.

Зная, что соотношение вращения коленвала к распредвалу равно двум (распредвал вращается вдвое медленнее коленчатого вала), можно посчитать, что при перекрытии выпускного клапана в 12 градусов, распредвал следует довернуть от точки соприкосновения кулачка выпускного клапана четвёртого цилиндра с толкателем на два зуба в сторону открытия выпускного клапана, что и будет соответствовать установочной метке распредвала.

В заключении После того как вы это проделаете, следует ещё раз поискать заводские установочный метки, если они

нанесены, то они должны быть, где то рядом с найденными вами.

Если нет, то ошибка всё равно составит не более одного зуба по шкиву привода распредвала.

При такой установке двигатель должен без проблем завестись. В последующем, перекидывая ремень на один

зуб вперед или назад, можно более точно скорректировать положение распредвала.

Как определить ВМТ без использования меток
