О преимуществах и недостатках

Плюсы барабанного тормоза

Одним из главных преимуществ данного механизма заключается в его надежной защите от воздействия внешних факторов. Подобная система тормозов идеальна для транспортных средств, эксплуатирующихся в сложных/экстремальных природных условиях. В тормозные колодки почти не проникает пыль, они постоянно находятся в условиях оптимальной влажности. А это заметно увеличивает рабочий ресурс всего механизма. Кроме того, при торможении в такой конструкции выделяется меньшее количество тепловой энергии, что позволяет применять недорогие жидкости, имеющие низкую температуру кипения.

Снимаем тормозной барабан

Другое преимущество конструкции барабанной тормозной системы состоит в повышении силы торможения за счет диаметра или ширины барабана. Это становится возможным благодаря увеличенному пятну контакта, пятно контакта поверхности барабана с колодкой. Именно это существенно улучшает характеристики торможения. При этом задний тормозной барабан, благодаря своим конструктивным особенностям, способен преумножать рабочую эффективность. При торможении вращающийся барабан стремится «увести» за собой тормозную колодку, проворачивая ее.

Недостатки барабанной тормозной системы

Но, несмотря на явные преимущества, данный тип тормозной системы имеет определенные недостатки:

• более низкая скорость включения в работу, по сравнению с дисковыми аналогами;
• некоторые трудности в настройке;
• невысокая стабильность;
• при нагревании заднего тормозного барабана происходит «залипание» колодок и значительное ухудшение тормозных характеристик.

Кроме того, специалисты не советуют пользоваться ручным тормозом при отрицательных температурах. Нередко происходят случаи примерзания колодок к барабанам. Во избежание подобных ситуаций на современных и дорогих автомобилях данный тип тормозной системы заменяется на дисковый вариант. В основном, тормозную систему с задними барабанами встречается на бюджетных машинах и малолитражках, в которых они ставятся на задние колеса. Еще данной тормозной системой оснащаются грузовые транспортные средства.

Снимаем тормозной барабан

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107?

Примечание!
Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

Снятие:
1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «»)

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Примечание!
Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Примечание!
Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Установка:
1. Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

2. Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

Примечание!
Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

3. Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Вступление

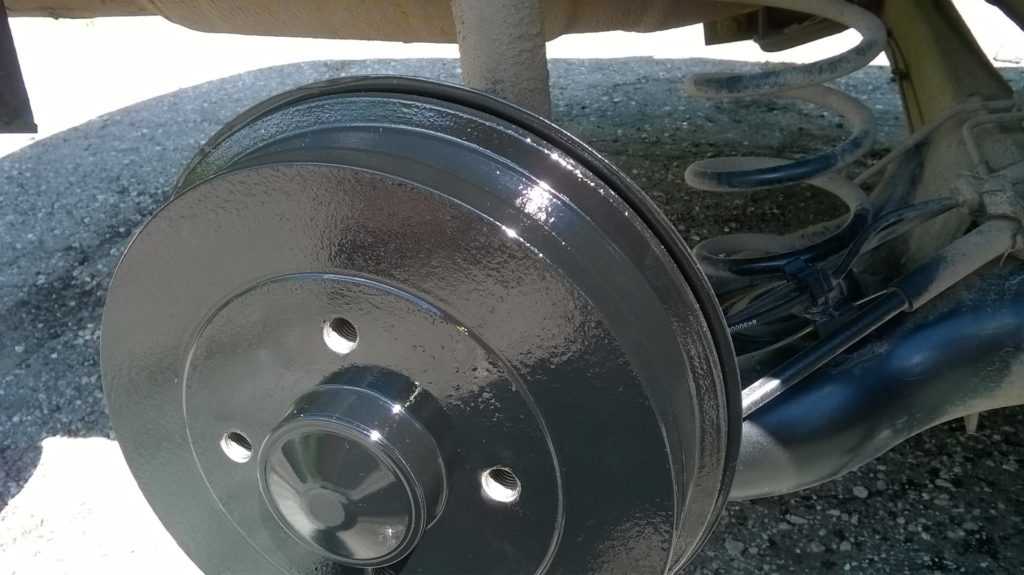

Тормозной барабан является основным элементом заднего тормозного механизма Приоры. В данной статье речь пойдет именно о нем, о его замене, диагностики и ремонте.

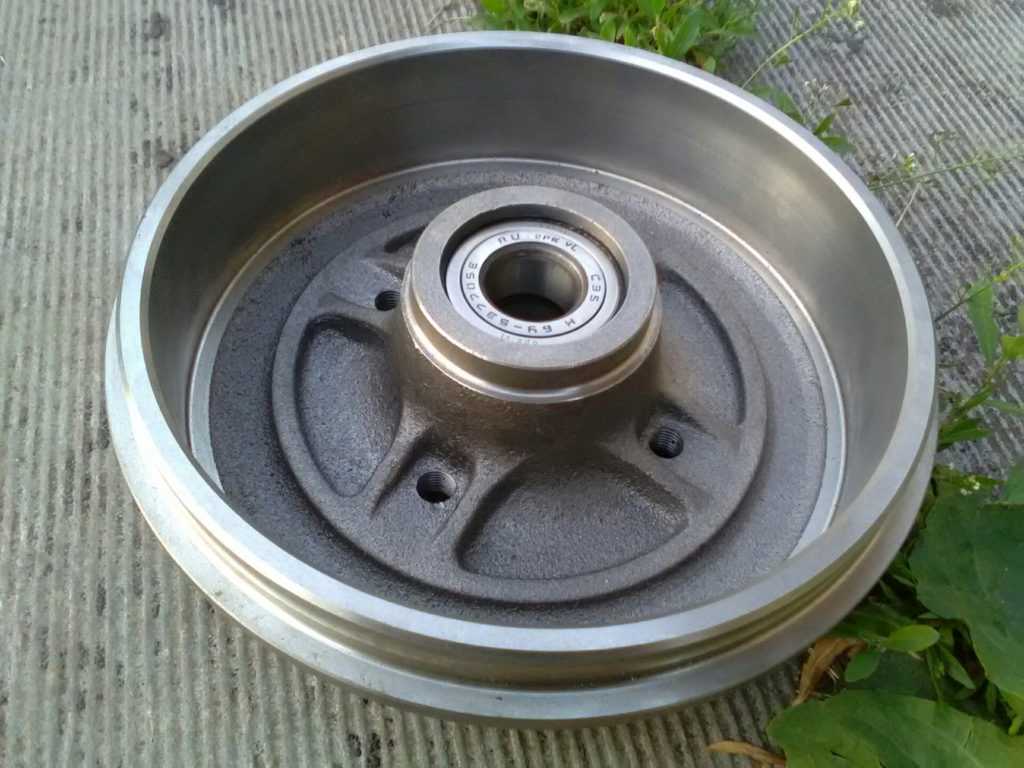

Тормозной барабан главный элемент в задней тормозной системе, который предназначен для остановки авто. Износ барабанов и колодок задних тормозов не такой большой, как у передних, соответственно и замена тормозных элементов происходит намного реже.

Купить барабан можно в любом магазине автозапчастей по артикулу: 21080-3502070-00 — алюминиевые барабаны, 260101 — чугунные барабаны. Стоимость от 1000 рублей за пару, цена за чугунные немного выше и начинается от 1500 рублей.

Установка тормозного барабана

Перед установкой нового тормозного барабана необходимо наждаком очистить посадочную поверхность на фланце от ржавчины и грязи. Затем смазать ее, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит последующую разборку узла

Далее следует проверить уровень тормозной жидкости в бачках, и, если он достигает максимальной отметки, откачать часть при помощи шприца. Дело в том, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

Колодки сводятся при помощи монтировок, используемых в качестве рычагов. Для этого их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки до упора.

Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан станет на место, его следует отцентрировать так, чтоб отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если все сделано правильно, направляющие штифты должны вкручиваться в ступице, а не упираться в нее.

После установки барабана следует сесть в автомобиль и несколько раз нажать и отпустить педаль тормоза, чтоб заставить работать тормозной механизм. После этого обязательно необходимо проверить уровень тормозной жидкости в бачках и долить ее при необходимости. Придется также отрегулировать натяжение троса ручника, даже если его не приходилось отпускать во время установки барабана. Внутренний диаметр рабочей поверхности нового барабана меньше, чем у старого, поэтому при неотрегулированном «ручнике» колодки могут тереться о барабан во время движения, что в лучшем случае вызовет их преждевременный выход из строя. В худшем случае трение может вызвать сильный нагрев тормозного механизма и закипание тормозной жидкости, что приведет к отказу тормозной системы.

Добро пожаловать! Тормозной барабан – он состоит из металла хотя на первый взгляд (Если не брать его в руки) можно подумать что он целиком и полностью сделан из пластика или какой ни будь пластмассы, со временем данный барабан (А именно его рабочая поверхность) изнашивается, в связи с этим тормозить автомобиль начинает немного хуже (Это очень сложно заметить, потому что при торможение весь вес автомобиля переносится вперёд и тем самым все нагрузки отрабатывает передняя тормозная система, а не задняя).

Примечание! Для того чтобы заменить барабан на автомобиле, возьмите с собой: Набор гаечных ключей, наждачную бумагу, бородок, а так же отвёртку и две монтажные лопатки или если у вас их нет, тогда вместо них можно будет воспользоваться двумя монтировками!

Где находится тормозной барабан? На наших (Отечественных) автомобилях практически на всех барабанные тормоза используются в задней части автомобиля, а в передней как правило устанавливаются тормозные диски, но даже не смотря на это есть некоторые машины (К примеру Lada Kalina NFR) на которых установлены и сзади и спереди тормозные колодки, но это лишь единичные марки в основном на всех автомобилях отечественного производства тормозные барабана занимают своё место сзади, для примера просмотрите фото на котором один из барабанов указан стрелкой:

Когда нужно менять тормозной барабан? Он подлежит замене, если он деформировался тем самым на его поверхности появились различного рода сквозные трещины или вмятины, вот в этом случае барабан и подлежит замене, но кроме деформации как уже было сказано ранее у него (Как и у любой другой детали) есть рабочая поверхность, чтобы эту поверхность вы смогли увидеть вам придётся снять барабан с автомобиля и после этого вы увидите её (Рабочая поверхность это кольцо находящееся внутри барабана, оно указано ещё красной стрелкой), так вот эта поверхность со временем изнашивается в связи с этим ещё и увеличивается внутренний диаметр самого барабана (Внутренний диаметр показан синий полосой), поэтому если этот диаметр после замера приравняется у вас к 251 мм или же даже будет выше этой отметки, тогда данный барабан вам нужно будет заменить и поскорее.

Замена заднего тормозного цилиндра

Примечание! На фото выше можно немного не понять как замеряется внутренний диаметр барабана, всё это из-за сделанного неудачного ракурса где рука закрывает остальную часть барабана, но на словах скажем, внутренний диаметр замеряется от одного края кольца рабочей поверхности к другому!

Причины и признаки поломки заднего тормозного механизма

У заднего тормозного механизма ВАЗ 2107 есть одна крайне неприятная особенность: он легко перегревается. Это обусловлено конструкцией этого механизма, которая очень плохо вентилируется. По заявлению производителей, задние тормоза «семёрки» могут гарантированно пройти без ремонта 60 тыс. км, в то время как передние тормоза — всего 30 тыс. км.

• колодки в тормозном механизме изнашиваются частично или полностью, причём износ может наблюдаться как с одной стороны, так и с двух;

С учётом всех этих моментов настоятельно рекомендуется проверять задний тормозной механизм каждые 20 тыс. км пробега и при необходимости проводить его профилактику

Особое внимание задним тормозам следует уделить при появлении следующих тревожных признаков:

• при торможении появляется сильная вибрация машины, которую водитель ощущает буквально всем телом;
• после нажатия на тормоза возникает сильный скрип, который со временем может перейти в оглушительный скрежет;
• при езде наблюдается сильное «биение» как руля, так и тормозной педали;
• эффективность торможения значительно упала, а тормозной путь стал намного длиннее.

Все эти признаки говорят о том, что тормоза нуждаются в срочном ремонте или в серьёзной профилактике. Ездить с такими тормозами категорически нельзя.

Дело в том, что чугун представляет собой сплав железа и углерода, в котором углерода содержится более 2.14%. Углерод придаёт чугуну невероятную твёрдость, но чугун при этом становится хрупким. Если водитель не отличается осторожным стилем вождения и очень любит с ветерком прокатиться по колдобинам, то растрескивание тормозных барабанов является лишь вопросом времени.

Ещё одной причиной растрескивания барабанов является так называемая усталость металла. Если деталь длительное время подвергается циклическим знакопеременным нагрузкам, сопровождающимся скачкообразным изменением температуры (а тормозной барабан работает именно в таких условиях), то в такой детали рано или поздно появляется усталостная микротрещина.

Увидеть её без электронного микроскопа невозможно. В какой-то момент эта трещина распространяется вглубь детали, причём распространение идёт со скоростью звука. В результате возникает большая трещина, не заметить которую невозможно. Треснувший барабан ремонту не подлежит. Во-первых, для сваривания чугуна в условиях гаража необходимо специальное оборудование и навыки, а во-вторых, прочность такого барабана после сварки будет существенно снижена. Так что вариант у автовладельца остаётся только один: заменить потрескавшийся тормозной барабан новым.

Эффективность торможения при этом снижается, потому что тормозные колодки слабее прижимаются к барабану. Последствия естественного износа устраняются с помощью проточки тормозного барабана и последующей регулировки тормозного механизма для обеспечения надлежащего прилегания колодок к внутренним стенкам.

Появление канавок на внутренней поверхности барабана — это ещё одна распространённая проблема, с которой часто сталкиваются владельцы «семёрок». Дело в том, что задние тормоза на «семёрке» сконструированы таким образом, что в барабан иногда попадает грязь и мелкие камешки, особенно если водитель ездит преимущественно по грунтовым дорогам.

Один или несколько камешков могут оказаться между тормозной колодкой и внутренней стенкой барабана. Когда колодка придавит камешек к внутренней поверхности барабана, он глубоко вдавливается во фрикционную накладку на тормозной колодке и остаётся там (материал фрикционных накладок довольно мягкий). При каждом следующем торможении застрявшие в колодке камни царапают внутреннюю стенку барабана.

Виды поломок

В числе наиболее распространенных причин, которые предполагают снятие заднего тормозного барабана и его замену из-за потери эффективности, не только износ колодок, а высокая изношенность самого барабана. На его внутренней рабочей поверхности происходит увеличение окружности. Если сразу происходит износ колодок и рабочей поверхности, то появляются риски выдавливания поршней из цилиндра, заклинивания колес или утечки тормозной жидкости.

Поломка тормозного барабана

На машинах, имеющих большой пробег, из-за коррозии происходит «залипание», ослабление либо разрушение пружины. Сила нажимов может значительно понизиться из-за того, что ослаб тросик ручника. Не часто, но все-таки случается так, что фрикционные накладки отслаиваются от колодки, тогда необходимо заменить тормозные колодки на задних барабанах.

Какие задние колодки покупать

Выбор на рынке автозапчастей весьма достаточен, но хочется сделать несколько замечаний. Не покупайте китайские, так как они имеют самое плохое качество. Во-первых, накладки очень часто отклеиваются. Во-вторых используется феродо очень низкого качества с низким коэффициентом трения.

Меняйте тормозные колодки не реже 30 тыс. км. иначе при сильном износе рискуете потерей мощности тормозов. Не доводите колодки до состояния сильного скрипа и скрежета. В данной статье рассмотрим инструкцию как снять и заменить передние тормозные колодки ВАЗ 2107 своими руками.

Вам понадобятся: новые тормозные колодки, молоток, плоскогубцы, проникающая смазка, плоская отвертка, выколодка для направляющих, домкрат или подъемник.

Домкратим переднюю часть машины, снимаем колесо. Смазываем направляющие.

Плоскогубцами снимаем фиксаторы с направляющих.

Отверткой поддеваем стопорную пружину за колодками.

Молотком и выколодкой выбиваем направляющие.

То же самое проделываем с другой стороны.

Вытаскиваем старые колодки.

Ключом вдавливаем тормозной поршень.

Вычищаем пространство и устанавливаем новые передние тормозные колодки ВАЗ 2107. Собираем в обратном порядке и повторяем с другим колесом. Меняем колодки строго в паре на передние колеса. По завершении работ прокачайте тормозную систему от воздуха и долейте охлаждающей жидкости при необходимости.

На диске появилась черная пыль, и слышался небольшой писк при движении, диск грелся очень сильно, до того, что солидол в ступице начинал нагреваться и дымить.Вскрытие показало, что один из цилиндров заклинило, и он держал колодку, которая стерлась уже почти в ноль. Колесо не крутилось.Для сравнения — новые и старые колодки:

А вот и заклинивший цилиндр:

Второй цилиндр был уже тоже на подходе, и можно было бы поменять сами цилиндры. Но я решил взять суппорт в сборе. Во-первых, так проще менять, во-вторых, не возникнет проблем с трубками, с выбиваниями-шплинтованиями и т.д.Спасибо ютубу, за то что там миллион инструкций, как чинить что угодно. Благодаря видеозаписям, без проблем всё быстро сделал.Для начала зажал тормозную трубку струбциной:

Потом:1) Открутил тормозной шланг (ключ на 14);2) Открутил два болта сзади суппорта — один ввверху, второй снизу (вороток на 17);3) Просто потянул и снял суппорт;Всё собрал в обратном порядке.Но колодки, которые были в комплекте мне не понравились. Видно, что они там лишь бы что-то всунуть. Купил вроде как немецкие колодки SCT.Колодки тоже меняются очень просто и быстро. Тоже по видео в ютубе всё делал)Собрал всё в обратном порядке, открутил штуцер прокачки, дал тормозухе потечь, и закрутил.Колесо крутится отлично. Проехался — тормозит, не греется.Но увидел на диске след мокрый от тормозухи. Опять снял колесо, и увидел, что на супорте трубки тормозные еле прикручены. Хз, может на заводе религия запрещает закручивать до конца. Закрутил трубки сильнее, и течь прекратилась.Итого:Суппорт — 870 грнКолодки — 158 грнТормозуха на долив — 47 грнСтрубцина — 55 грн

• Порядок замены тормозных колодок на ВАЗ 2107
• Последовательность действий
• Постскриптум

Данная система в автомобиле ВАЗ 2107 представлена тормозными дисками спереди и барабанными механизмами сзади. Схема довольно эффективно работает и позволяет остановить автомобиль такой массы.

Дисковые тормоза, в сравнении с барабанными, конструктивно более сложный механизм, который обладает лучшими показателями торможения. На автомобилях невысокой мощности, к которым относится ВАЗ 2107, чаще всего применяется вышеуказанная система.

Остановим внимание на смене колодок в передней части авто. Они представляют собой пластину металла с накладкой из фрикционного материала, его особенностями являются высокий коэффициент трения и уникальная способность сохранять свои свойства при нагревании

Порядок замены задних барабанных тормозных колодок

1. Поднимаем автомобиль и снимаем колесо, для этого:

• выставляем автомобиль на ровную поверхность
• ставим машину на передачу
• ставим противооткатное устройство (или кирпичи) под колеса, чтобы машина не покатилась
• срываем гайки (или болты) крепления колеса
• ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
• подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
• откручиваем гайки (или болты) и снимаем колесо.

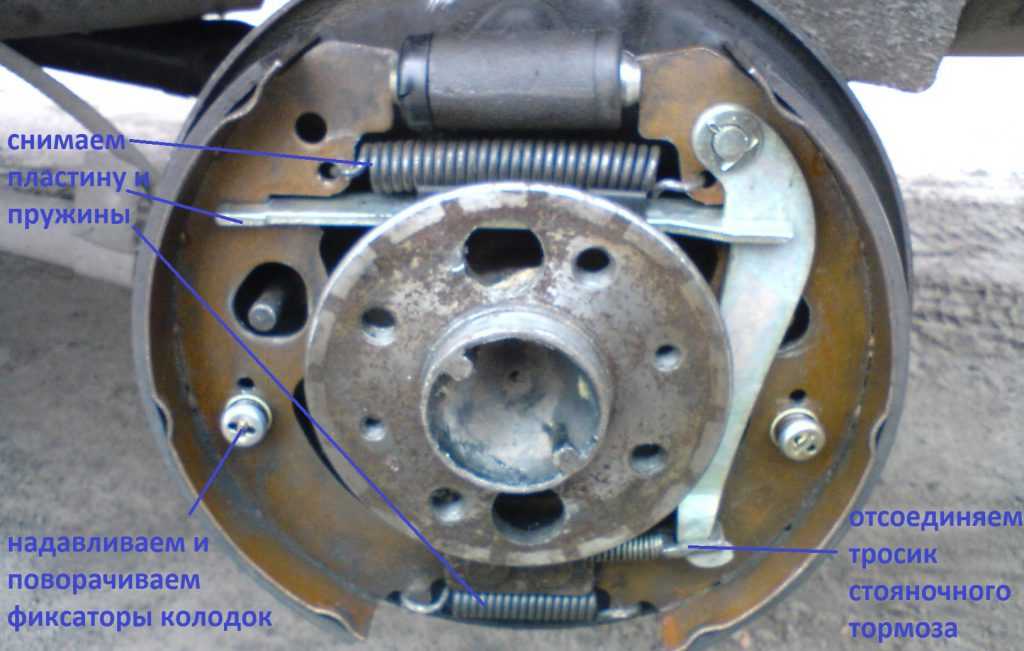

2. Снимаем тормозные колодки:

• откручиваем крышку бачка с тормозной жидкостью
• снимаем тормозной барабан (если барабан не поддается — аккуратно постукиваем молотком, на некоторых моделях в барабане имеются специальные отверстия, куда вкручиваются 2 болта и, тем самым, выталкивают тормозной барабан)
• отсоединяем верхнюю и нижнюю стяжные пружины, и разжимную пластину (на некоторых моделях имеется механизм автоподвода, который тоже необходимо демонтировать)
• ослабляем фиксаторы тормозных колодок, отсоединяем привод стояночного тормоза и вынимаем старые тормозные колодки

отсоединяем рычаг привода стояночного тормоза от колодки.

Произведите визуальный осмотр элементов тормозной системы на предмет повреждений и подтеканий. При необходимости замените непригодные детали. Тщательно протрите барабан и удалите излишние загрязнения.

3. Устанавливаем новые тормозные колодки в обратном порядке:

• присоединяем рычаг привода стояночного тормоза к новой колодке, а затем и сам привод
• ставим пружины и разжимную пластину на место (если есть, то и механизм автоподвода), и фиксаторы смещения тормозной колодки
• ставим тормозной барабан и колесо на место, и опускаем машину (если барабан не садится на место, необходимо ослабить натяжение ручника)
• при необходимости доливаем тормозную жидкость до уровня.

После замены задних тормозных колодок необходимо проверить эффективность тормозной системы. Может потребоваться некоторое время для того, чтобы колодки притерлись и торможение стало максимально эффективным. Возможно, также потребуется прокачка, регулировка задних и стояночного тормозов.

Советы по замене тормозных колодок

• замену колодок необходимо производить на обоих колесах
• не откручивайте тормозной шланг от тормозного цилиндра, иначе в тормозную систему попадет воздух
• нельзя менять колодки между левым и правым колесом.

Рабочие механизмы

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Задний тормозной механизм

Вам потребуются

баллонный ключ, ключ «на 27» плоскогубцы отвертка молоток домкрат подставка противооткатные упоры

Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.

Предупреждение

Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.

Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана.

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы

Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно.

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. «Замена смазки в подшипниках ступиц задних колес»).

Вам потребуются: ключи «на 13» и «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.

1. Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

2. Снимите заднее колесо.

3. Если уровень тормозной жидкости в бачке находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

4. Снимите тормозной барабан (см. «Снятие, установка и ремонт тормозного барабана»).

5. С помощью отвертки снимите верхнюю стяжную пружину.

6. Таким же способом снимите нижнюю стяжную пружину.

7. Сжав пластинчатые пружины.

8. поверните стойки обеих колодок и снимите пружины.

9. Снимите переднюю колодку и распорную планку.

10. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

11. Отверните гайку оси рычага ручного привода колодок.

Обратите внимание: под гайкой установлена пружинная шайба. Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек. Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

12. Снимите зацеп пружины.

13. Снимите рычаг ручного привода с колодки.

14. Выньте ось из рычага.

15. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

16. Снимите с разжимной планки упор колодки с фиксатором гайки.

17. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

18. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

19. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

20. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

21. Смажьте цапфу смазкой Литол-24.

22. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. «Регулировка зазоров в подшипниках ступиц задних колес»).

23. Отрегулируйте зазоры между тормозными колодками и барабаном (см. «Регулировка зазоров между колодками и тормозными барабанами»).

24. Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. «Регулировка стояночного тормоза»).

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

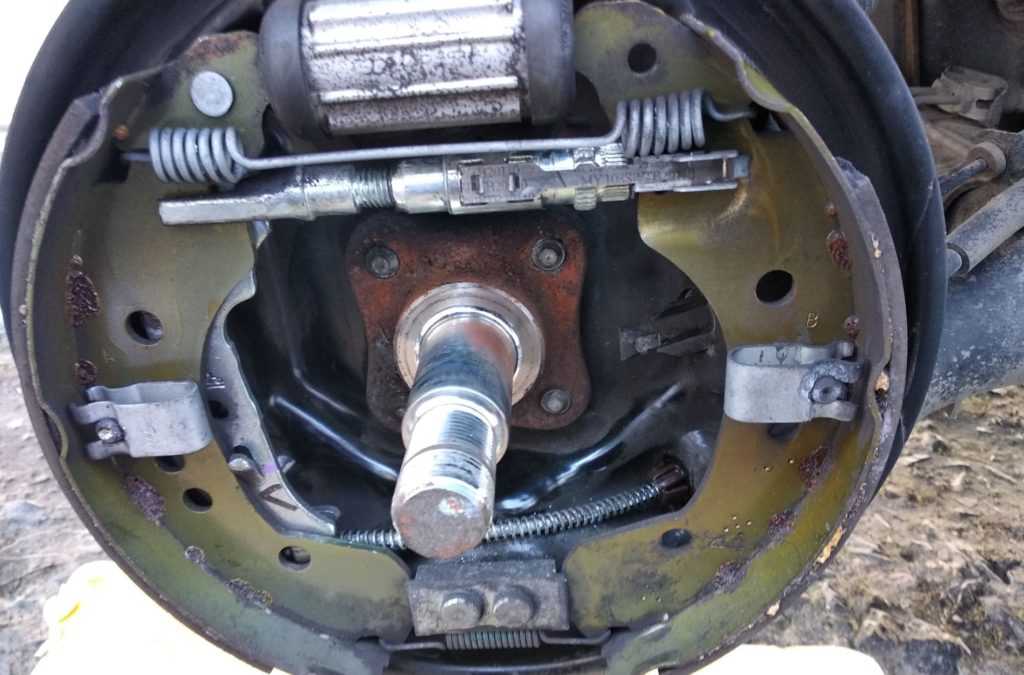

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Выявление неисправности барабана

Диагностика тормозной системы обычно проводится при прохождении технического осмотра автомобиля. Другая причина — появление признаков неисправностей.

Проверить эффективность торможения, определить вышедшее из строя колесо лучше всего на специальном стенде. На нем колеса раскручивают до скорости 15-20 км/ч, и потом производят торможение. Усилие, создаваемое системой, отражается в показаниях приборов. На основании этих данных, а также по результатам технического осмотра специалист и выдает свои рекомендации.

Решение по способу ремонта или замене какой-либо детали принимается обычно на этапе дефектации, которую не стоит путать с диагностикой.

Снижение тормозного усилия на задней оси проявляется явственней в режиме заднего хода. Циклические рывки, при торможении свидетельствуют, скорей всего, об овальности внутренней поверхности барабана. Эти рывки создают ответные пульсации педали.

Подтвердить предположение помогает ручной тормоз — он действует только на задние колеса. Например, при нажатии на педаль слышится странный скрип, но непонятно откуда он раздается. Тогда, нажав кнопку рычага ручного тормоза затягиваем аккуратно последний. Если звук появляется вновь, значит он исходит от задних колес, если нет — от передних.

Наиболее характерным из посторонних звуков при неисправных тормозах является скрежет металла. Он возникает при износе или обрыве накладки тормозной колодки. Тормозной барабан при этом изнашивается интенсивно. В этом случае тоже хорошо воспользоваться ручником.

Неисправное колесо определяется также по температуре барабана. Деталь нагревается за счет трения. Колесные болты при этом становятся горячими. Увеличенный ход рычага стояночного тормоза обусловлен, в том числе, истиранием барабана, однако это суммарный результат износа всех комплектующих.
