Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Типы снижения эффективности работы тормозной системы

Прежде чем мы рассмотрим способы предотвращения увядания тормоза, важно понять, что существуют различные типы увядания. Выгорание колодок: Каждая тормозная колодка имеет диапазон максимальных рабочих температур. При работе за пределами этого диапазона фрикционный материал начинает быстро разлагаться, что приводит к выделению газа из смол, связывающих материал колодки, и, как следствие, к образованию тонкого слоя высокотемпературного газа между колодкой и диском

Эта новая пленка вызывает проскальзывание колодки, временно уменьшая коэффициент трения между колодкой и диском и, следовательно, тормозное усилие.

При работе за пределами этого диапазона фрикционный материал начинает быстро разлагаться, что приводит к выделению газа из смол, связывающих материал колодки, и, как следствие, к образованию тонкого слоя высокотемпературного газа между колодкой и диском. Эта новая пленка вызывает проскальзывание колодки, временно уменьшая коэффициент трения между колодкой и диском и, следовательно, тормозное усилие.

Выгорание колодок: Каждая тормозная колодка имеет диапазон максимальных рабочих температур. При работе за пределами этого диапазона фрикционный материал начинает быстро разлагаться, что приводит к выделению газа из смол, связывающих материал колодки, и, как следствие, к образованию тонкого слоя высокотемпературного газа между колодкой и диском. Эта новая пленка вызывает проскальзывание колодки, временно уменьшая коэффициент трения между колодкой и диском и, следовательно, тормозное усилие.

При таких высоких температурах фрикционный материал с тормозных колодок также может перенестись на поверхность диска, образовав на нем тонкий неровный слой. При трении колодок о неровную поверхность тормозного диска он может неравномерно нагреваться на различных участках. Если температура в этих областях превышает 650 °C, чугун претерпевает структурные изменения и превращается в твердый материал, называемый цементитом, образуя выступающие пятна, которые могут привести к вибрации тормоза и преждевременному износу диска.

Раннее снижение эффективности работы тормозной системы новых тормозных колодок.Новые тормозные колодки выделяют газы в первые несколько торможений, когда они достигают высокой температуры. В этих случаях точно так же, как и при выгорании колодок, возникает потеря трения, известная как раннее увядание. Хорошая новость заключается в том, что раннего увядания можно легко избежать, если разогревать колодки до высоких температур в контролируемых условиях, то есть выполнять притирку колодок. Это позволяет двум контактирующим поверхностям перенести слой фрикционного материала друг на друга — с колодки на диск и с диска на колодку — чтобы изначально обеспечить более плотное прилегание и обеспечить оптимальную эффективность торможения. В отличие от случаев с выгоранием такая равномерная передача фрикционного материала полезна после установки новых колодок.

Деградация тормозной жидкости.Чтобы тормоза работали правильно и педаль тормоза оставалась упругой, тормозная жидкость должна оставаться несжимаемой. Однако в случае закипания тормозной жидкости от длительного или сильного торможения любая содержащаяся в ней влага также будет кипеть и превращаться в пар. Поскольку пар сжимается легче, чем жидкость, педаль тормоза в итоге будет опускаться до пола, что приведет к снижению или даже пропаданию тормозного усилия. В этом случае многократное нажатие педали тормоза поможет частично восстановить тормозное усилие. Но что еще хуже, со временем тормозная жидкость поглощает воду. Когда содержание влаги в жидкости увеличивается, ее точка кипения понижается, что увеличивает риск деградации тормозной жидкости. Если в автомобиле вашего клиента обнаружилась деградация тормозной жидкости, следует промыть суппорты тормозной жидкостью до тех пор, пока на выходе она не будет чистой.

Стоимость и как различать подделку

Если говорить про ВАЗ-2109, вакуумный усилитель тормозов стоит от 1,2 до 1,5 тысячи рублей. Купить его можно в любом магазине либо через интернет. Вакуумный усилитель тормозов ВАЗ-2110 будет стоить ровно столько же. Исключение составляет желтый усилитель «Спорт». Он продается за 2,3 тысячи рублей. Также отметим, что усилители взаимозаменяемы на ВАЗах. Например, вакуумник от «восьмерки» идеально ставится на «девятку», 13, 14 и 99-ю модель. Усилитель для «десятки» так же подходит для «Лады» 11-й и 12-й модели. Если говорить о производителях, хорошо зарекомендовали себя «Пекар» и ДААЗ. Так называемый спортивный усилитель работает так же, как и обычные заводские. Поэтому переплачивать за него деньги нет смысла.

При покупке важно обращать внимание на упаковку. Она должна быть из гофрированного картона. На коробке всегда есть этикетка, где написаны:

На коробке всегда есть этикетка, где написаны:

• Дата выпуска элемента.
• Название производителя.
• Номер партии.
• Заводской артикул.

Что, если вовремя не заменить?

Очень часто при поломках усилителя, в систему начинает попадать воздух. Как правило, это случается из-за неисправности контрольного клапана. В результате давление в контуре падает. Педаль становится излишне мягкой. Часто водители думают, что система просто завоздушилась и прокачивают тормоза. Но уже после первой поездки, педаль снова становится мягкой. Также увеличивается время срабатывания системы. На дороге это может привести к аварийным ситуациям.

В самом худшем случае клапан полностью выходит из строя. Из-за этого система вовсе не способна работать. В таком случае выезжать на дорогу крайне опасно. Поэтому при любых признаках стоит внимательно осмотреть систему и заменить неисправный элемент.

Ремонт вакуумного усилителя

Стоит отметить, что процесс ремонта вакуумного усилителя – задача достаточно простая, так что выполнить все можно и самостоятельно. В то же время, если вы не уверены в своих способностях, обратитесь за помощью к профессионалам. В любом случае, важнее всего тщательно почитать инструкцию о работе устройства на конкретной модели авто. С другой стороны, сам процесс на разных транспортных средствах достаточно сильно похож, так что особых проблем возникнуть не должно.

Из инструментов ничего сверх особенного не нужно, достаточно будет стандартного набора приспособлений. Далее приступаем к поэтапному ремонту:

• читаем инструкцию по ремонту и эксплуатации транспортного средства, определяем ключевые нюансы;
• тяга привода отключается от тормозной педали, что находится неподалеку от рулевого вала;
• проводим демонтаж главного тормозного цилиндра, который находится в подкапотном пространстве;
• выполняем ремонтные работы, исходя из типа поломки. При необходимости, заменяем неисправный элемент.

Как заменить вакуумный усилитель на ВАЗ 2115

Вакуумный усилитель тормозов ВАЗ 2115 является одним из главных рабочих механизмов тормозной системы автомобиля. От его исправности во многом зависит эффективность торможения, а значит и ваша безопасность. Следовательно, вакуумный усилитель тормозов необходимо регулярно проверять для своевременно обнаружения его неисправностей или нарушений в работе.

Проверка вакуумного усилителя тормозов ВАЗ 2115

Для того чтобы проверить вакуумный усилитель тормозов – не нужно никаких инструментов, довольно просто обратить внимание на педаль тормоза. Если вы однажды обнаружили, что для торможения необходимо крепче давить на педаль тормоза или, что тормоза стали менее эффективными — это явный признак неисправности ВУТ

1. Для проверки вакуумного усилителя остановите машину и заглушите мотор.

2. Нажмите пару раз с усилием на педаль тормоза, затем остановите ее на середине хода.

3. Дальше, не снимая ногу с педали тормоза, заведите машину.

Если вакуумный усилитель тормозов исправен — педаль тормоза немного провалится вниз, если же этого не произошло с усилителем или тормозной системой что-то не так.

Визуальный осмотр вакуумного усилителя ВАЗ 2115

1. Проверьте герметичность соединения патрубка с обратным клапаном;

2. Убедитесь в отсутствии повреждений фланца;

3. Далее произведите осмотр всех изгибов патрубков, обнаружив трещинки или мокрые следы — немедленно замените их;

4. В случае повреждения уплотнителя хвостовика, который расположен под рулевой колонкой, автомобиль может начать самопроизвольно подтормаживать. Для того чтобы проверить это достаньте коврик и проведите внимательный осмотр защитного колпачка, если он присасывается — можно предположить, что он неисправен.

5. Дальше нужно снять колпачок и завести мотор. Качните пару раз хвостовик клапана, шипение — верный признак поломки.

6. Обнаружив малейший намек на неисправность — замените вакуумный усилитель тормозов ВАЗ 2115, учитывая его невысокую стоимость и простоту процедуры замены, это будет лучше чем надеется на исправность и рисковать собственным здоровьем.

Замена вакуумного усилителя ВАЗ 2115 своими руками

– Набор ключей, рожковые и торцовые на «10, 13, 17″;

– Купить новый ВУТ;

– Пару часов свободного времени.

1. Отсоедините от педали тормоза шток, торчащий из вакуумного усилителя.

2. После этого в моторном отсеке необходимо открутить тормозной цилиндр (ТЦ) от ВУТ.

3. Далее многие «мануалы» рекомендуют отсоединять все трубки, которые якобы усложняют процесс снятия вакуумного усилителя тормозов. Однако я не люблю прокачивать тормоза, это лишняя трата времени, которого и без того не так уж много, поэтому решил, что обойдусь без этого пункта и сделал по-своему.

4. Три из четырех трубок, идущих от ТЦ крепятся к кузову, они не позволяют снять цилиндр с вакуума. Если открутить лишь одну гайку на «10», можно без особого труда снять цилиндр с вакуума.

5. После того как вы устранили помеху — тормозной цилиндр, отключите шланг, который идет от впускного коллектора к клапану вакуумный усилитель тормозов ВАЗ 2115.

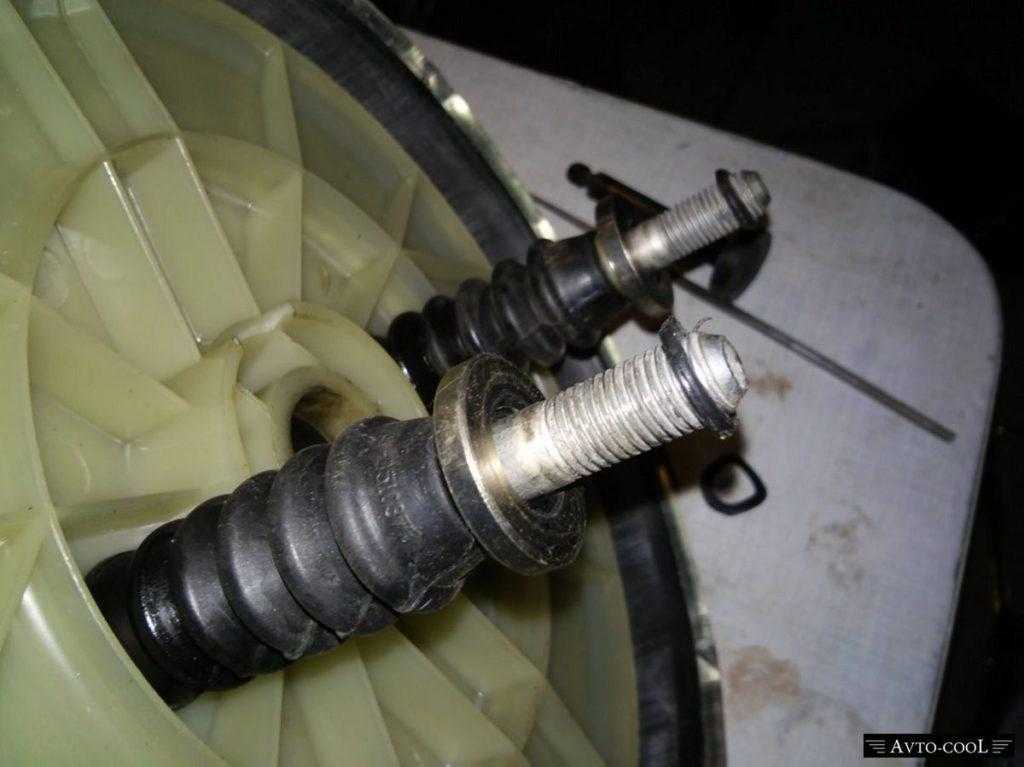

6. Далее необходимо открутить от кузова кронштейн крепления, для этого лучше иметь специальный карданчик см. фото. Сам вакуумник крепится к кузову на четыре гайки под ключ на «13».

7. Когда снятие выполнено, переставьте кронштейн крепления на новый ВУТ, для этого необходимо открутить две гайки на «17».

Сборка выполняется в обратном порядке. Напомним, что в предыдущей статье мы рассматривали как установить динамики в задние двери Гранты своими руками. Качественная музыка – это залог хорошего настроения на весь день.

Как работает вакуумный усилитель тормозов (принцип работы)

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.

В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный. Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться  в направление главного тормозного цилиндра. Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

Теоретически (и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях обычной эксплуатации транспортного средства при небольших перепадах атмосферного давления и негористой местности изменение его эффективности незаметно. В условиях высокогорья применяются иные типы усилителей тормозов.

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

3 Самостоятельная диагностика – несколько простых способов

Существует несколько простых и доступных каждому способов наверняка проверить, есть ли проблема в тормозном усилителе. Для этого обычно делается небольшой тест, который помогает понять насколько серьезны проблемы с данным агрегатом.

Запустите двигатель и дайте поработать в течение нескольких минут. Затем заглушите его и пару раз выжмите педаль тормоза в обычном режиме. Если усилитель исправен, педаль при первом нажатии выжмется до упора и со временем вернется на первоначальное место, а при последующих нажатиях ее ход заметно ослабится, так как при неработающем двигателе в системе не создается необходимый тормозной вакуум. В этом случае с усилителем все в порядке либо неисправность находится на начальной стадии.

Чтобы удостовериться точнее, проведите второе тестирование. Выжмите педаль до упора и заведите мотор. При исправном насосе в системе образуется нужное разряжение, мембрана поддавливает шток, который в свою очередь тянет за собой толкатель, соединенный с педалью. Следовательно, при включении двигателя педаль должна автоматически уйти немного ниже нажатого уровня. Если этого не происходит, то поломка очевидная и достаточно серьезная.

При обнаружении трещин, порезов или негерметичности соединений рекомендуем заменить шланг вместе с хомутами, возможно, проблема решится и вы отделаетесь недорогим ремонтом (стоимость нового трубопровода 1000-1500 рублей). Если из строя вышел механический насос, а с вакуумом в самой системе нет проблем, то выйти из положения можно, повернув шток на 180 градусов либо полностью удалив его из системы. Насос создает лишь дополнительное усилие, поэтому его можно удалить без последствий, однако ход педали станет туже, но к этому можно привыкнуть. Электрические насосы меняются сразу, так как ремонтировать их очень кропотливое и невыгодное занятие.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

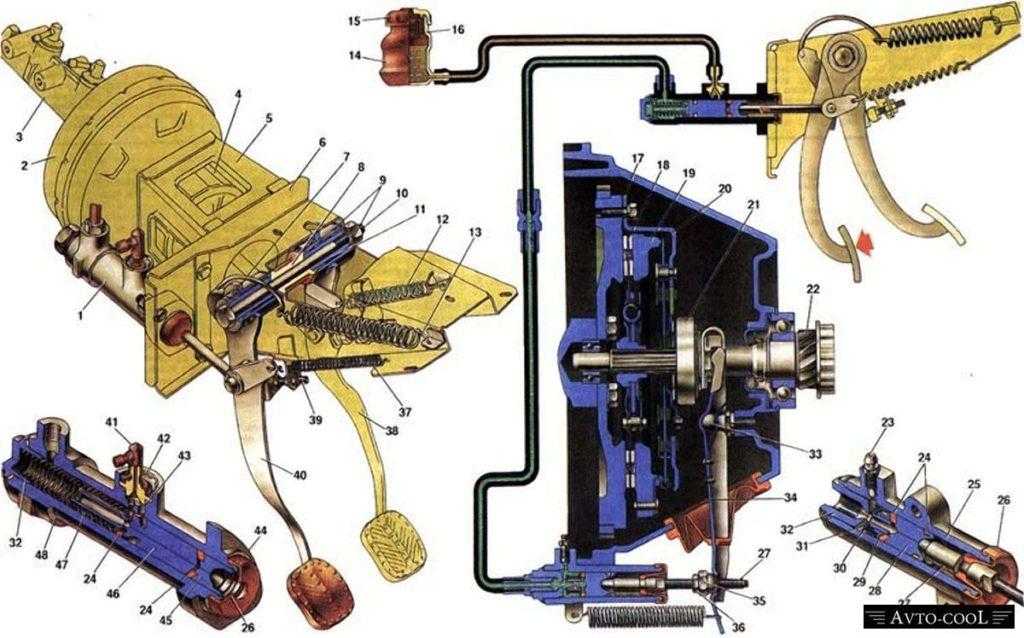

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

1. корпус;
2. диафрагма (на две камеры);
3. следящий клапан;
4. толкатель педали тормоза;
5. шток поршня гидроцилиндра тормозов;
6. возвратная пружина.

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

Вакуумный насос

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно. Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно. При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.
