Рекомендованные сроки проверки

Строение двухмассового маховика

Всем автовладельцам, машины которых оснащены DMF, рекомендуется проводить диагностику узла в сервисах периодически. Срок определяется самостоятельно, в зависимости от наличия времени (примерно 1-2 раза в год).

Если в ходе эксплуатации транспортного средства выявляются явно ощутимые дребезжания или сильные вибрации, особенно при функционировании мотора на холостую, визит к мастерам на СТО откладывать нельзя. Перед вами точно неисправный узел, имеющий два диска DMF.

Важно понимать, что эксплуатация автомашины с неисправным DMF грозит полным уничтожением маховика

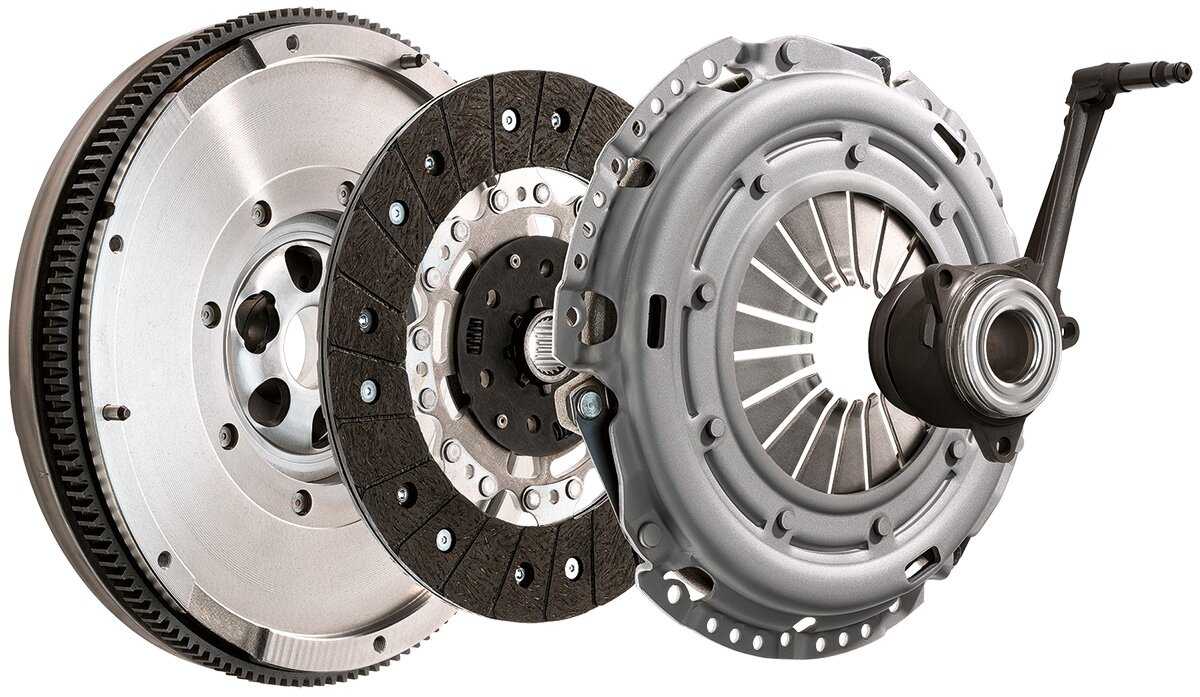

Устройство, из чего состоит?

Это не простой «кусок железа» здесь строение намного сложнее. Строения маховиков с двумя массами отличается. Как становится понятно здесь как бы два диска, которые объединены в одно устройство (две массы). Каждая из масс закрепляется к своему источнику — одна к мотору, другая к коробке передач. Причем эти два диска могут вращаться свободно друг от друга, они соединены только подшипником

Однако так мы машину не «тронем» с места, нам нужно, чтобы крутящий момент передавался от силового агрегата коробке и далее колесам. ТО есть эти две массы нужно как-то связать друг с другом. ЭТИМ то и занимаются внутренние части конструкции, а именно пружины, фланцы (они бывают многих типов – звездочка, многоугольник, шестерня). Закрывается все это герметичной уплотнительной крышкой. Стоит отметить, что пружины и внутренняя полость зачастую заправляется смазкой

Смотрим небольшую схему

Это один из самых распространенных типов, бывают и другие однако принцип у них у всех одинаковый

Кто он и где находится маховик

Сам по себе классический маховик довольно прост – это массивный металлический диск, имеющий диаметр порядка 30-40 сантиметров. Изготавливают его, как правило, из чугуна.

По внешней окружности этого круга располагается стальной обод с зубцами, именуемый венцом маховика. Зубчатая передача в данном узле отыгрывают очень важную роль, но об этом мы поговорим немного позже.

Где находится маховик? Найти маховик под капотом автомобиля с первого взгляда не получится. Расположена эта деталь в глубине двигателя и закрыта от посторонних глаз кожухами.

Если точнее, то место этого металлического диска на одном из концов коленчатого вала, который, как вы уже знаете, раскручивается при помощи поршней двигателя.

Крепится маховик к коленвалу очень прочно, так как ему приходится выдерживать сильнейшие нагрузки и быть посредником между мотором и коробкой передач.

О том, как выглядит маховик и где его место в автомобиле мы уже поговорили, теперь необходимо выяснить самое главное — так ли он нужен. Несмотря на внешнюю простоту и отсутствие сложных форм, без этой детали машина не начнёт движение, да и вообще не заведётся. Маховик выполняет следующие функции:

• гашение паразитных колебаний коленвала;
• передачу крутящего момента двигателя на трансмиссию;
• обеспечение связи стартера с коленвалом.

Рассмотрим детальнее вышеперечисленные пункты. Одна из ключевых ролей маховика заключается в гарантировании плавной работы двигателя и гашении разного рода механических колебаний и вибраций.

Именно для этого диск изготавливают из тяжёлого чугуна – главное здесь его масса, благодаря которой обеспечивается накапливание энергии и поддержание вращательного момента коленвала при помощи инерции.

Следующая роль не менее важная – маховик выступает как посредник между двигателем и коробкой передач, а также, по сути, является частью механизма сцепления. Вся мощность мотора и крутящий момент, коими так любят хвастаться автолюбители, проходят через этот скромный, но тяжёлый диск и устремляются далее, через трансмиссию к колёсам.

И, наконец, последняя функция маховика. Немного ранее, описывая строение этой детали, мы упомянули о зубцах, располагаемых по внешней окружности диска, так называемом венце.

При помощи них в момент, когда вы поворачиваете ключ в замке зажигания, происходит зацеп шестерни стартера с вышеупомянутыми зубьями, благодаря чему создаётся первичное вращение коленвала и запускается процесс сгорания топлива в цилиндрах. Другими словами – двигатель начинает работу.

Комментарии автовладельцев по поводу замены маховика

• Замена двухмассового маховика на одномассовый: реальность или выброшенные деньги (а заодно – и машина)?

  Здесь спрашивают можно ли поменять демпферный маховик на одномассовый? Да, есть умельцы, которые делают такую замену.

  Проблема такой «модернизации» связана с тем, что машина на механике с мощным мотором будет трогаться с места с вибрациями. Со временем вам это сильно надоест.

  Совершенно другая ситуация будет с машиной, у которой роботизированная коробка передач. Обычный маховик угробит такую трансмиссию, а ремонт робота обойдется в 10 раз дороже, чем покупка нового двухмассового маховика. Так что считайте и делайте выводы.

• Реставрация маховика – авантюра

  Маховик, который отработал свой ресурс, нужно менять на новый, который имеет такую же конструкцию. А что делать, если на такой ремонт не хватает средств? В этой ситуации поможет реставрация. Есть компании, которые предоставляют такую услугу для любых моделей авто. В рекламе таких фирм сказано, что после ремонта маховик будет работать не хуже, чем новый. Теоретически это возможно.

  Например, собственник «Фольксвагена», который довольно дорогой в ремонте решил отреставрировать демпферный маховик и сделать его замену самостоятельно. На «родном» маховике у этого владельца осталась одна пружина. Фирма, которая реставрирует маховики, изготовила по образцу остальные пружины и отреставрировала деталь. К счастью, для этого автовладельца все закончилось хорошо. Он смог сэкономить значительную сумму, так как новый маховик стоит около 1350$.

• Накрылся двухмассовый маховик? У вас есть два выхода

  Некоторые специалисты считают, что небольшой срок службы двухмассового маховика (200 000-350 000 км) обусловлен неправильной эксплуатацией авто. Чтобы снизить расход топлива, водители ездят на дизельных машинах с мощными моторами в режимах с очень низкими оборотами. В такой ситуации высокие крутильные колебания коленвала создают высокую нагрузку на пружины маховика и сокращают срок службы этой детали. Кроме того, специалисты советуют для увеличения срока службы демпферного маховика глушить мотор при выжатой педали сцепления.

  Что делать если двухмассовый маховик вышел из строя?

  Если у двухмассового маховика вашей машины выработался ресурс, не спешите искать круглую сумму на ремонт. Есть два способа решить вашу проблему, минимизировав потери. Первый вариант предполагает замену демпферного маховика на обычную одномассовую деталь известного бренда Valeo. Этот производитель разработал одномассовые аналоги маховиков Luk и Sachs, поскольку в линейках этих брендов нет такой альтернативы (а кто захочет терять большие прибыли).

  Второй способ предполагает реставрацию демпферного маховика. Со временем это направление все больше развивается. Специалисты могут полностью перебрать и восстановить маховик. Обойдется реставрация намного дешевле, чем покупка новой детали, а ездить на машине будет комфортнее, сравнительно с вариантом, когда установлен аналог от Valeo.

• Двухмассовый маховик = одномассовый маховик + комплект сцепления

  Для машин Форд с моторами 1,8TDCi есть прекрасный вариант ухода от проблем с двумассовыми маховиками. Можно установить комплект сцепления с обычным маховиком от Форда Торнео Коннект (Valeo). Для этого, кроме пары маховик/сцепление придется еще и поменять стартер, потому что зубья не будут совпадать.

  Стоимость такой модернизации все равно будет меньше, чем при замене оригинального комплекта сцепления и демпферного маховика. После этого вы уже не будете менять маховик, а только сцепление, что позволит значительно экономить на ремонте.

  Есть у такого апгрейда и свои минусы. При активной езде сцепление начнет «буксовать» (все же, на Коннекте стоит менее мощный мотор).

• Двухмассовый маховик с разборки: выбросить нельзя ставить

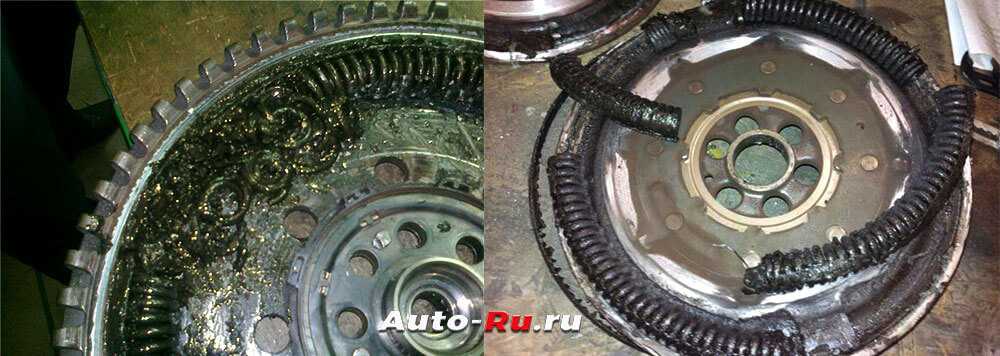

  Неисправности двухмассового маховика связаны с вытягиванием пружин (1 стадия поломки) или их разрушением (последняя стадия). При растяжении пружин маховик будет люфтить и вызывать дисбаланс. Такая ситуация будет дополняться вибрациями и стуками. Если же пружины лопнули, то последствия будут вообще печальными.

  Пока пружины целые, даже растянувшись, они смогут выполнять свою функцию по сглаживанию усилий.

  Двухмассовый маховик можно сравнить с использованным презервативом. В моем гараже один такой уже валяется.  Для кого-то он еще сойдет в качестве «б/у в отличном состоянии», но я его заменил, так как комфорт езды был уже совсем не тот.

Можно ли самостоятельно его заменить или отремонтировать?

Прежде чем установить новую деталь, придется выполнить целый комплекс работ:

• демонтировать карданный вал;
• отсоединить стартер, предварительно обесточив его путем снятия электропроводки с втягивающего реле;
• возможно, снять коробку передач, что связано с серьезными силовыми нагрузками;
• демонтировать механизм сцепления;
• снять маховик вместе с ведомым диском.

Заменить комплектующую самому в теории возможно, если есть определенные навыки и большое желание. А вот для ее восстановления понадобится специальное оборудование. В хорошем автосервисе выполнят комплексную диагностику и дефектовку, устранят неисправности, затем маховик отшлифуют, почистят, смажут и установят на место с новой начинкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасны.

В результате постоянного использования автомобиля могут появиться различные поломки. Они делятся на две основные категории: неисправность сцепления и износ привода. Далее рассмотрены признаки каждой из проблем и ее решение.

Основные внешние признаки неисправности сцепления

• Сцепление ведет или, наоборот, буксует
• Появляются рывки на месте
• Салон автомобиля вибрирует, когда сцепление включено
• При езде появляются шумы

Существует ряд причин неисправностей, самые частые из которых:

• Неправильная эксплуатация машины. Здесь среди прочего выделяют резкое начало движение с большим ускорением и постоянное удержание ноги на педали во время движения.
• Истечение срока пользования.
• Износ ведомого диска. Стоит отметить, что эта деталь при правильной эксплуатации служит вплоть до пробега в 100км, но если с автомобилем обращаться не бережно, гонять на больших скоростях, то диск сотрется уже на 30-40км.
• Установка не оригинальных деталей или же деталей плохого качества.
• Загрязненность фрикционных накладок. Причиной этого чаще всего становится попадание на эту деталь машинного масла или же повреждения сальников (двигателя либо коробки передач).

В результате первичного осмотра диагностировать проблему можно не с абсолютной точностью, поскольку один признак может указывать сразу на несколько неисправностей. Поэтому рекомендуется полностью разбирать механизм для более точного определения проблемы.

Наиболее частые виды поломок сцепления:

• Накладки весомого диска износились и вышли из строя
• Корзина диска повредилась в результате эксплуатации
• Дисковые накладки загрязнились
• Ведомый диск пришел в негодность
• Пружины утратили эластичность
• Диафрагментальная пружина лопнула или ослабла
• Нажимной подшипник лопнул или износился
• Маховик пришел в негодность
• Вилка стала заедать

Если переключение скоростей во время передвижения затруднительно, во время езды слышен странный шум или треск, а также ход педали увеличивается, то дело, вероятнее всего, в неисправности сцепления.

Если появляется горелый запах при переключении сцепления, автомобиль ведет, двигатель быстро перегревается и бензин расходуется быстрее, это значит, что сцепление буксует.

Если автомобиль движется рывками даже при мягкой езде, то виной этому выжимной подшипник. Скорее всего, произошел его износ: подшипник деформировался.

Нажимной диск может прийти в негодность при неисправности корзины.

Устройство двухмассового маховика

Конструкторами разработано решение, при котором демпферные функции передаются маховику. Его вид серьезно изменился — теперь он стал двухмассовой конструкцией, содержащей 2 компонента. Первый обычным способом совмещен с коленвалом мотора. На нем зубчатый венец, который при пуске мотора взаимодействует со стартером. Второй компонент выполняет роль основного диска сцепления и соединяется с первым посредством зубчатого колеса с набором пружин и шестеренок.

Все компоненты механизма находятся в масляной среде, вязкость которой увеличивается при нагревании. Количество поглощающих пружин в устройстве — 54. Все они имеют различную степень сжатия. Внутри каждой расположены дополнительные пружины. Пружинные блоки разделены 2 сепараторами, один из которых имеет более жесткую структуру.

Детальное описание конструкции:

• основной и дополнительный корпусы;
• мягкий и жесткий пружинные блоки;
• планетарная шестеренка;
• радиальный и аксиальный подшипники;
• планетарное устройство;
• прорезь для стопора;
• разделитель пружин;
• корпус планетарного устройства.

Осмотр

Например, сильный шум, издаваемый мотором, может быть вызван проблемами с ТНВД, зажатием опор или неисправностями системы пуска.

Проверка 2-массового маховика, проведенная грамотно, поможет выявить качество его работоспособности. Она должна быть осуществлена хорошо и тщательно.

Вот, что может дать осмотр диска маховика:

• Если на нем заметны трещины, образованные по причине высоких температур, то это лишний раз доказывает необходимость замены маховика.
• То же самое можно сказать, если в больших количествах уходит смазка из картера сцепления. Никаких подтеков на плоскости маховика или на близлежащих деталях быть не должно.
• Еще одно свидетельство неисправности маховика – это заклин, когда бывает невозможно провернуть диск ни в одну из сторон, так как происходит конструктивная деформация и болты перекрывают отверстия.

Маховик Сакс

Но один лишь визуальный осмотр, как ни крути, не поможет сделать окончательные выводы. Для этого необходимо провести полноценную проверку работоспособности маховика, тем более, если осмотр дал повод усомниться в этом.

Вопросы выбора и замены венца маховика

Демонтаж напрессованного зубчатого венца

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь

Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления

То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.

Еще в этом разделе

Как работает двухмассовый маховик

Во время работы силового агрегата в обычном режиме начинается смещение составляющих ДММ друг к другу. Происходит сжатие ими основного пружинного блока. Когда увеличиваются нагрузки, в работу вступает крайний пружинный блок. Происходит компенсация возрастания угла поворота частей маховика друг к другу. Данный механизм согласован с силовым агрегатом в режиме резкого набора скорости или торможения. Чтобы трансмиссия не подвергалась слишком сильным нагрузкам, выпускаемые сегодня ДММ имеют несколько степеней сжатия.

Такая конструкция дает двухмассовому агрегату возможность моделировать работу одномассового при условии, что в двигателе не происходит резонансных явлений. Также разделение дало возможность исключить появление колебаний резонансного характера и в трансмиссии. Благодаря этому коробка передач прослужит гораздо дольше — несмотря на то, что мощность, передаваемая двумя разделенными частями механизма, значительно больше. Двухмассовый маховик, принцип работы которого основан на поглощении вибраций пружинно-демпферной конструкцией, увеличивает комфортность езды — вибраций не ощущается, нет нежелательных шумов.

Виды маховиков

По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными. Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.

Двухмассовый маховик (демпферный)

Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Подобное устройство выполняет ряд важных функций и задач:

• принимает на себя все избыточные вибрации коленвала;
• защищает трансмиссию от лишних вращательных движений и перегруза;
• уменьшает возможный износ синхронизирующих элементов;
• обеспечивает плавное переключение передач;
• позволяет экономить расход топлива в двигателе.

Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.

Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.

Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик — диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.

Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.

Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.

Заглянем внутрь

Элементы, входящие в структуру DMF

Элементы, входящие в структуру DMF

Стандартные DMF – это чистая механика. Он состоит из двух отдельных параллельно расположенных маховиков (так называемая первичная и вторичная масса), соединенных друг с другом системой спирально-дуговых пружин (демпферов) и опирающихся на радиальный подшипник (качения или скольжения), допускающий взаимное вращение (изменение положения в одной плоскости)) по отношению друг к другу во время вращательного движения.

Первичная масса с зубчатым венцом стартера жёстко прикреплена к коленчатому валу и вместе с крышкой образует полость, в которой в колодках специальной формы размещены спиральные дуговые пружины, составляющие систему гашения крутильных колебаний. Заполненные смазкой ползуны обеспечивают правильное направление пружин во время их работы, а задача смазки, заполняющей демпфирующий канал, – минимизировать их износ.

Также стоит упомянуть, что «первичная масса» является более лёгким компонентом, чем обычный маховик, что также снижает нагрузку на шейку коленчатого вала. Другой элемент – это ведущая пластина, постоянно прикреплëнная к вторичной массе, которая во взаимодействии с дуговыми пружинами передает крутящий момент от коленчатого вала на «вторичную массу».

Последняя часть ДМФ оснащена отверстиями для отвода тепла, «вторичной массы», к которым непосредственно крепится муфта.

Как и в традиционном решении, крутящий момент от коленчатого вала двигателя передается на вал сцепления коробки передач, но разница заключается в более раннем значительном гашении крутильных колебаний.

По этой причине диск сцепления не обязательно (хотя в некоторых конструкциях он все ещё есть) оборудован собственными глушителями радиальных колебаний.

Вроде просто, но …

Точно! Это должно быть просто, и так оно и есть. Никакой электроники, дополнительных приводов и гаджетов, и все же многие автовладельцы жалуются или просто боятся DMF. Спрашивается почему?!

По простой причине… потому что когда-то было мнение, что эта деталь, крайне не долговечна!

Однако в большинстве случаев причиной многих повреждений DMF является не сам он, а обращение с ним в технически не очень правильной сборке.

Двухмассовый маховик симптомы поломки

Как все в этом мире, это поломка и ремонт. Какие признаки поломки маховика? Скрип при пуске и остановке двигателя. Скрип очень сильный, не заметить его невозможно. Он похож на то, что как будто стартер не вышел из зацепления и крутится.

Ощущается вибрация, которая пропадает при повышении оборотов. Щелчки при наре скорости и металлический звук из области коробки передач.

Но бывает, что маховик просто убивают, ломают частично или полностью радиальный подшипник и даже дополнительный корпус. В таких случаях восстановить его уже невозможно и нужно полностью менять на новый. А стоимость его примерно 50-100 тысяч рублей.

Ремонт же можно сделать в пределах 15-20 тысяч. И ходить он может, при квалифицированном ремонте, столько же, как и новый.

Устройство, из чего состоит?

Это не простой «кусок железа» здесь строение намного сложнее. Строения маховиков с двумя массами отличается. Как становится понятно здесь как бы два диска, которые объединены в одно устройство (две массы). Каждая из масс закрепляется к своему источнику — одна к мотору, другая к коробке передач. Причем эти два диска могут вращаться свободно друг от друга, они соединены только подшипником

Однако так мы машину не «тронем» с места, нам нужно, чтобы крутящий момент передавался от силового агрегата коробке и далее колесам. ТО есть эти две массы нужно как-то связать друг с другом. ЭТИМ то и занимаются внутренние части конструкции, а именно пружины, фланцы (они бывают многих типов – звездочка, многоугольник, шестерня). Закрывается все это герметичной уплотнительной крышкой. Стоит отметить, что пружины и внутренняя полость зачастую заправляется смазкой

Смотрим небольшую схему

Это один из самых распространенных типов, бывают и другие однако принцип у них у всех одинаковый

Неисправности и поломки

Срок службы сейчас примерно 150 – 200000 км. После этого начинают появляться первые признаки выхода из строя этого узла:

• Скрип при запуске или остановке мотора. Звук такой, что как будто стартер продолжает крутиться
• Сильные вибрации, которые раньше не встречались (например на холостых) многие их путают с «троением» двигателя. Причем после того как обороты повышаются вибрации уходят. Все дело в том, что такие маховики работают по двухступенчатому принципу, на холостых оборотах работают одни элементы (так называемые мягкие), на высоких другие (жесткие). Вот почему вибрации могут быть на разных оборотах.
• Щелчки при старте или при наборе скорости

Если у вас проявляется хотя бы один из перечисленных пунктов, то скорее всего он либо выходит из строя, либо уже вышел.

Какие проблемы бывают у этого элемента и можно ли их определить самому?

Дефекты в основном связаны с вытеканием специальной смазки, появлению на поверхностях царапин, вмятин или даже заломов и трещин. Все это мастер на СТО сможет продиагностировать не снимая его с машины, например при замене диска сцепления.

Если видимых признаков неисправности нет (а звуки и вибрация остались) – возможно сломан механизм демпфера, пружины, есть задиры внутри и т.д. Нужно снимать и диагностировать.

При снятии его могут проверить на специальных стендах, где считываются его колебания, и затем выносится вердикт.

Неисправности и их признаки

При работе вращающееся колесо сталкивается с сильными перегрузками и определённый момент маховик выходит из строя

Поломка заявляет о себе характерными признаками, на которые нужно обязательно надо обратить внимание:

• скрип при пуске и остановке мотора;
• изменение чувствительности сцепления;
• появляется мягкий стук на холостом ходу;
• ощущение сильных вибраций при трогании;
• появляются рывки сцепления или вибрация педали сцепления в начале движения;
• при переключении передач появляются толчки;
• во время разгона появляется вибрация;
• появление посторонних звуков – удары и грохот;
• вибрация ощущается даже после полной остановки мотора;
• пульсация в педали тормоза;
• время от времени повышаЮтся и понижаются обороты мотора;
• в худшем случае из-за сильной вибрации на КПП автомобиль не сможет двигаться.

Эти признаки схожи с классическим троением двигателя, но проблема исчезает после переключения на высокие передачи. Проще всего выявить проблему именно по щелчкам на старте и разгоне.

Маховик, подверженный перегрузкам

Торопиться и сразу покупать новое маховое колесо – не следует. Схожие признаки появляются при нарушении положения опор ДВС, проблемах с КПП, навесным оборудованием и даже выхлопной системой.

Проблема устанавливается точнее только после полного осмотра детали. Надо учитывать, что добраться до неё не так просто. Она находится под коробкой переключения передач, которую предварительно придется демонтировать. Проведение такой работы потребует специальных навыков. Не имея опыта, лезть в работу дорогостоящих элементов не следует.

Есть несколько распространённых неисправностей маховика:

1. Износ венца. Зубцы со временем затираются, потому возникают проблемы при пуске двигателя. Завести машину с первого раза будет довольно сложно, не исключена пробуксовка.
2. Нарушение центровки. Элемент в конструкции должен находиться по одной оси с диском сцепления. Если такое условие не соблюдается, появится «биение». Машина будет ездить, но износ элемента ускорится.
3. Износ диска. Деталь обеспечивает выполнение основных функций диска сцепления, потому часто подвергается серьезным нагрузкам. В результате происходит стирание и на поверхности появляются углубления и задиры. Площадь соприкосновения дисков трансмиссии уменьшается, ухудшается работа сцепления.
4. Износ крепежа коленчатого вала. Место, отведенное для коленвала, также изнашивается под нагрузками в течение определённого времени. Возникает люфт, приводящий к появлению шума при движении.

Ещё одна хорошая статья: Сайлентблоки: что это такое в машине, принцип работы, за что отвечают, виды, стоимость, как заменить

Перечисленные проблемы характерны для одномассовых и облегчённых вариантов. У двухмассовых дополнительно появляются разрушение пружин и подшипников, износ которых диагностируется на станции техобслуживании опытными механиками. Двухмассовый маховик теоретически перебрать можно, но чаще всего его меняют полностью.

Устройство Dual Mass Flywheel

Двухмассовый маховик состоит из двух дисков, которые соединены между собой пружинно-демпферным механизмом.

Ведущий диск (также его называют первичным диском, главным корпусом маховика) представляет собой первичную вращающуюся массу. Он жестко крепится к коленчатому валу. На наружную часть первичного диска монтируется зубчатый венец маховика, за который стартер вращает коленчатый вал в момент запуска двигателя. Со стороны трансмиссии в главном корпусе вмонтированы дуговые пружины.

Устройство ведущего диска предполагает наличие ступицы, на которую устанавливается ведомый диск (также его называют вспомогательным корпусом маховика, вторичным диском). Фланец с ведомым диском жестко фиксируются между собой. Между ними установлена крышка ведущей массы. За счет радиального подшипника (именно такового устройство показано на рисунке, но существуют и конструкции с шариковыми подшипниками) ведущий и ведомый диски подвижны относительно друг друга. Их взаимное смещение определяется усилием надавливания упоров фланца на дуговые пружины.

На поверхности ведомой части имеется плоскость для контакта с фрикционным диском сцепления. Посредством прижатия диска к ведомой части двухмассового маховика происходит передача крутящего момента от коленчатого вала к коробке передач.

Физика

Кинетическая энергия вращения, накопленная во вращающемся теле (маховике), может быть рассчитана по формуле:

Маховик фабричной стационарной паровой машины E=12Iω2{\displaystyle E={\frac {1}{2}}I\omega ^{2}} где:

• I{\displaystyle I} — массы относительно оси вращения маховика
• ω{\displaystyle \omega } (омега) — угловая скорость в радианах в секунду

Для простых форм маховика известны конечные выражения момента инерции

• Для полого цилиндра I=12m(r2+ro2){\displaystyle I={\frac {1}{2}}m(r^{2}+r_{o}^{2})} где m{\displaystyle m}— масса полого цилиндра; r{\displaystyle r}— его радиус; ro{\displaystyle r_{o}} — внутренний радиус цилиндра
• Для тонкостенного цилиндра I=mr2{\displaystyle I=mr^{2}}
• Для сплошного цилиндра I=12mr2{\displaystyle I={\frac {1}{2}}mr^{2}}

Заменив в формуле для полого цилиндра угловую скорость ω{\displaystyle \omega } на частоту вращения f{\displaystyle f} по формуле

ω=2πf{\displaystyle \omega =2\pi f}

получим

E=m(πf)2(r2+ro2){\displaystyle E=m(\pi f)^{2}(r^{2}+r_{o}^{2})}

Назначение маховика

Необходим маховик двигателя для набора инерции вращения коленчатого вала, которая позволяет поршням преодолеть мертвые точки. Кроме того, эта деталь двигателя внутреннего сгорания передает крутящий момент на стартер и коробку передач. Снижается неравномерность вращения кривошипно-шатунного механизма.

К каким системам относится?

Несмотря на то, что крепится деталь на коленчатый вал ДВС, относится маховик сразу к нескольким системам двигателя:

• редуктор системы запуска – на него передается вращение;
• стартер – работа маховика обеспечивает начальное вращение вала ДВС;
• коробка передач – на нее передается крутящий момент с диска сцепления;
• кривошипно-шатунный механизм – сглаживаются импульсы неравномерного вращения.

Крупные размеры маховика позволяют при начальном вращении набрать этой детали инерцию. Поскольку она жестко связана с коленвалом, поршни в нижней/верхней точке не задерживаются, а увлекаются дальше по ходу вращения для нового цикла сжатия/воспламенения топлива.

Что означает термин двухмассовый маховик (DMF) и для чего он нужен?

Для начала поясню, что данное устройство широко используется уже более 20 лет. Как и в начале 1990-х годов, они собирались «от случая к случаю» примерно в 10% серийно выпускаемых автомобилей, теперь мы можем найти их в более чем 100 миллионах автомобилей, которые ежегодно отправляются производителями автомобилей по всему миру.

DMF (двухмассовый маховик) прочно обосновался в автомобильной реальности и благодаря развитию дизайна и технологий давно перестал срадать, так называемыми, детскими болезнями

DMF (двухмассовый маховик) прочно обосновался в автомобильной реальности и благодаря развитию дизайна и технологий давно перестал срадать, так называемыми, детскими болезнями
