Как продлить ресурс?

Чтобы увеличить срок службы устройства, необходимо ездить по ровным дорогам. В нашей стране это условие соблюдать проблематично. Учитывайте, что неровные дороги разрушают не только ходовую часть транспортного средства, но и систему сцепления. Поэтому регулярная езда по бездорожью опасна и для подшипников. Не допускайте ошибок при эксплуатации авто. Когда машина стоит на светофоре, не надо выжимать педаль сцепления и включать первую передачу, если вы не планируете двигаться. Делать это надо только вначале движения, поскольку деталь работает в условиях высоких нагрузок. Увеличить ресурс эксплуатации устройства позволит его регулярная смазка.

Выжимной подшипник

Признак

Если вы услышали писк из-под машины во время нажатия на педаль сцепления или во время езды, то это возможно износ выжимного подшипника. Причина – естественная выработка вследствие постоянной работы. Он должен работать только во время включения и ли выключения сцепления, он рассчитан на это. Если расстояния между ним и диафрагменной пружиной не будет, он будет касаться ее всегда и постоянно вращаться с такой же скоростью, что и маховик двигателя, сокращая срок эксплуатации.

Реклама:

Как этого избежать

Отрегулировать сцепление. То есть, выставить зазор между ним и корзиной. Как это сделать на классике смотрите ниже в видео.

Даже малейшее прижатие педали ногой, при неправильной регулировке зазора, приводит к постоянному касанию выжимного и лепестков пружины.

Причины неисправности сцепления

Причины неисправности сцепления можно разделить на несколько категорий:

1. Износ пар трения в механизме сцепления.

Чаще всего изнашивается ведомый диск сцепления. Чуть реже изнашивается нажимной диск, который не может принимать крутящий момент от ведомого диска. Совсем редко изнашивается маховик двигателя.

Чаще всего износ пар трения в сцеплении вызван естественным износом в процессе эксплуатации автомобиля. В этом случае поможет только замена изношенных частей сцепления.

Чуть реже износ возникает из-за того, что пары трения не плотно прилегают друг к другу и из-за этого проскальзывают относительно друг друга во время движения автомобиля. Причиной этого может служить изношенная диафрагменная пружина, которая не создает достаточного усилия прижатия. В этом случае требуется замена корзины сцепления.

Также, причиной не плотного прилегания пар трения друг к другу может служить заклинивший выжимной подшипник, который не дает нажимному диску возвращаться в исходное положение. В этом случае требуется замена выжимного подшипника.

Совсем редко встречается ситуация, когда рабочий (или главный) цилиндры сцепления заклинивают и также не дают нажимному подшипнику возвращаться в исходное положение. В этом случае требуется замена главного (или рабочего) цилиндра сцепления.

При этой неисправности наблюдается проскальзывание сцепления, появляется неприятный запах жженных тормозных колодок. Автомобилю срочно требуется диагностика и ремонт.

1. Не герметичность системы привода сцепления.

На всех современных автомобилях усилие от нажатия на педаль сцепления передается к выжимному подшипнику при помощи гидравлической системы. В случае не герметичности гидравлической системы на выжимном подшипнике не создается достаточного усилия, чтобы нажать на диафрагменную пружину. В этом случае не происходит разъединения пар трения в сцеплении. Таким образом, первичный вал КПП все еще принимает крутящий момент от двигателя. В этом случае затруднено или невозможно переключение передач КПП. При попытке переключения передачи возможен треск и скрежет шестерен КПП.

При этой неисправности требуется диагностика гидравлической системы, восстановление ее герметичности или замена изношенных узлов – главный или рабочий цилиндр сцепления.

1. Не плавная работа педалью сцепления.

В том случае, когда вы не плавно отпускаете педаль сцепления, происходит слишком резкое соединение ведомого диска, нажимного диска и маховика. Из-за этого на ведомом диске сцепления возникают ударные нагрузки. Ведомый диск сцепления сам по себе достаточно хрупкий, и плохо переносит удары. От ударных нагрузок он начинает трескаться, а после и вовсе рассыпаться. Работайте педалью сцепления правильно, и вы обезопасите себя от этой неприятности.

Диагностика проблем

Не выключается («ведёт») сцепление

Когда при нажатии на педаль диски не расходятся полностью, говорят: «ведет» сцепление. То есть, диски остаются в некотором соприкосновении, и не происходит его полное выключение. Опытные водители знают, как нужно проверять сцепление на неполное выключение. Диагностика проста. Если на малых оборотах при нажатой до конца педали первая передача включается легко и без постороннего шума – выключение происходит полностью. Если включение происходит с затруднением и сопровождается шумом шестерен – «ведёт».

Причинами тому могут быть:

а) механические

1. поломались накладки ведомого диска или на них ослабли заклепки;
2. уменьшение полного хода педали (тугое сцепление);
3. покоробился ведомый диск и его торцевое биение превышает 0.5 мм;
4. перекошен или покоробился нажимной диск;
5. заедает ступица ведомого диска на шлицах первичного вала в коробке передач;
6. заклепки крепления нажимной пружины прослабли;
7. неровности образовались на поверхности фрикционных накладок ведомого диска.

б) связанные с гидроприводом

1. утечка жидкости из гидросистемы;
2. в систему попал воздух.

Устранение механических причин связано с регулировкой привода, очисткой и смазкой шлицев, правкой или заменой ведомого диска и, что чаще всего, заменой фрикционных накладок. Любое сцепление когда-то приходится менять. Неполадки в гидросистеме предполагают прокачку для удаления попавшего воздуха, проверку плотности соединений и целостности трубопровода. При необходимости придется поменять вышедшие из строя детали, как-то: главный и рабочий цилиндры при утечке из них жидкости.

Не включается («буксует»)

Когда во время движения вы начинаете слышать запах гари, а на подъёме ваш автомобиль заметно снижает скорость и вообще стал хуже разгоняться – даже диагностика не нужна: пробуксовывает сцепление. Это означает, что ведомый и ведущий диски при включенном сцеплении смыкаются недостаточно плотно. Существует простой способ, как проверить сцепление. Для этого поставьте автомобиль на стояночный тормоз и запустите двигатель. Выжав муфту, включите передачу. Плавно нажимайте на педаль газа, и так же плавно отпускайте муфту. Двигатель должен заглохнуть. Если он продолжает работать – значит, буксует сцепление.

Причины неполного включения:

• отсутствует свободный ход педали;
• пригорели либо износились фрикционные накладки ведомого диска;
• на фрикционные накладки, на поверхности нажимного диска и маховика попало или продолжает попадать масло.

Эти причины также устраняются регулировкой привода, заменой накладок. Масло, попавшее на трущиеся поверхности, в результате которого возникает проскальзывающее сцепление, необходимо удалить, тщательно промыв загрязненные места уайт-спиртом. Разумеется, надо выяснить и устранить причину его появления.

Это интересно: Что делать, если не работает прикуриватель в машине

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

1. Запустить двигатель и включить первую передачу.
2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.

• если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
• если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
• если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Как самому поменять подшипник сцепления?

При замене любой детали механизма сцепления рекомендуют устанавливать новое выжимное устройство. Цена его невелика, поэтому не стоит экономить на покупке детали, даже если она не выработала положенный ресурс. Работы по замене выжимного подшипника сцепления не слишком сложны, поэтому их можно выполнить самостоятельно при наличии необходимого инструмента и некоторых навыков ремонта. Для установки новой детали нужно последовательно выполнить следующие действия:

1. Демонтировать коробку передач и отсоединить от муфты нажимную вилку.
2. Снять подшипник с первичного вала КПП.
3. Снять пружинный фиксатор с пятака наружного корпуса детали.
4. Проверить новую деталь на легкость вращения и наличие смазки.
5. Установить на муфту пружинный фиксатор.
6. Надеть узел на вал КПП.
7. Подсоединить вилку к пятаку и зафиксировать пружиной.
8. Установить на место коробку передач.

После окончания сборки при необходимости проводят регулировку привода. Для проверки работы замененного узла нужно завести двигатель и выжать сцепление. Если при этом не слышны посторонние звуки, значит, работы проведены правильно.

Замену узла на СТО следует осуществлять в случае, когда нет уверенности в ее качественном проведении операции своими руками.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

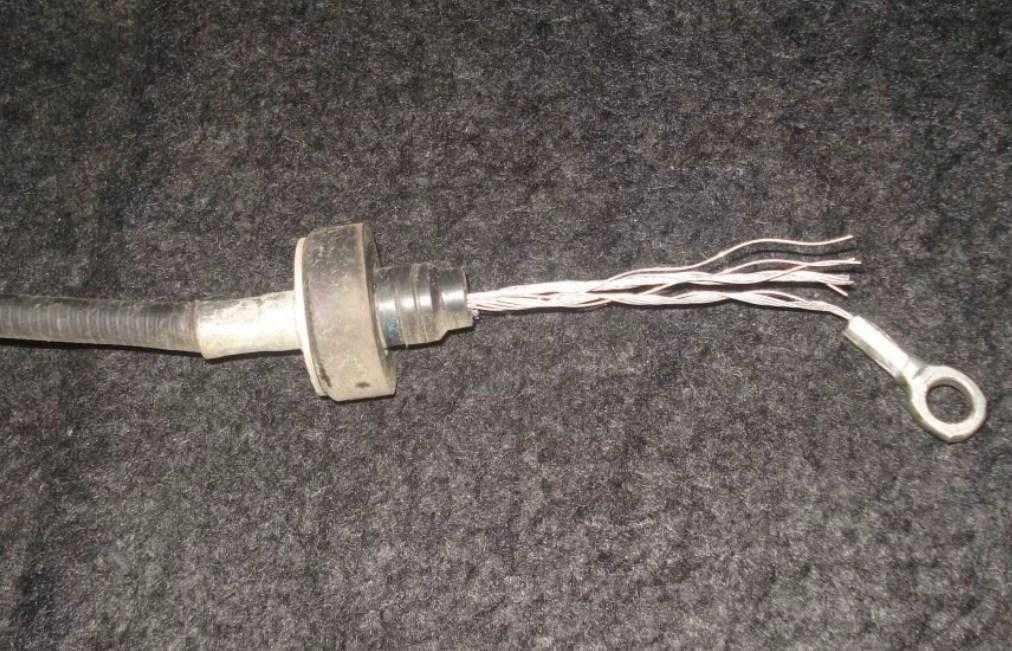

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

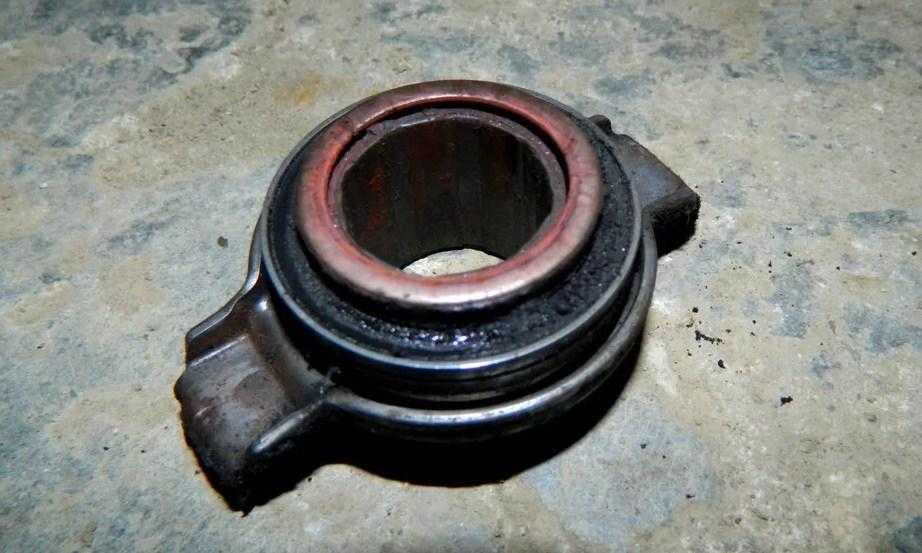

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

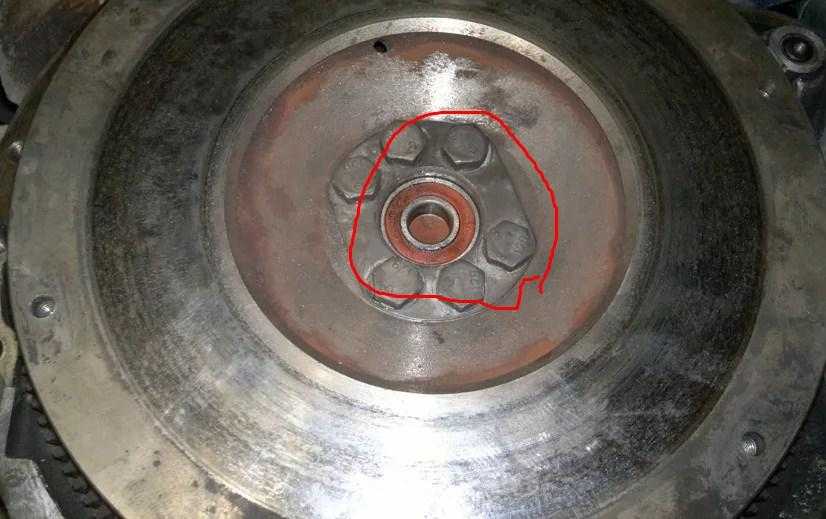

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

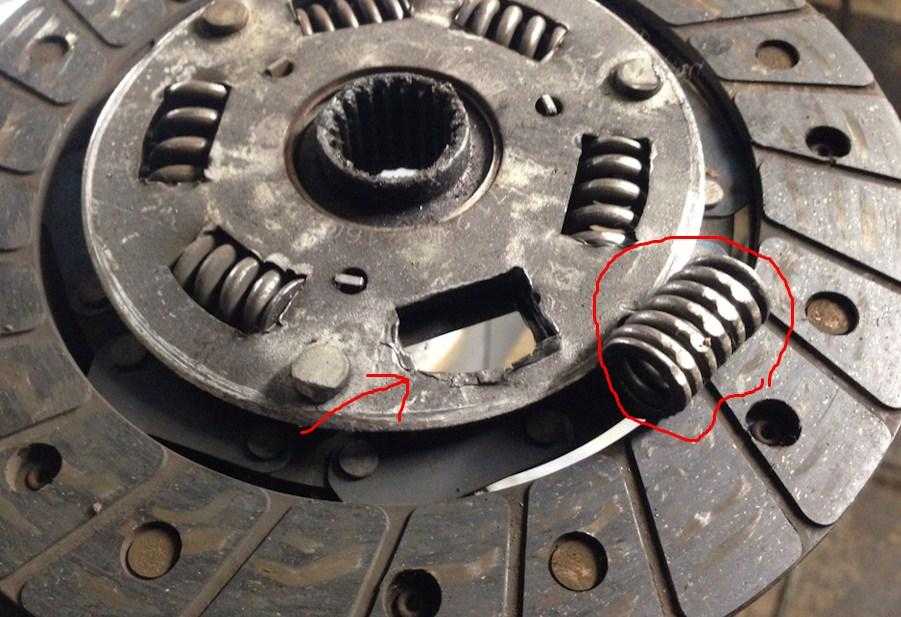

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

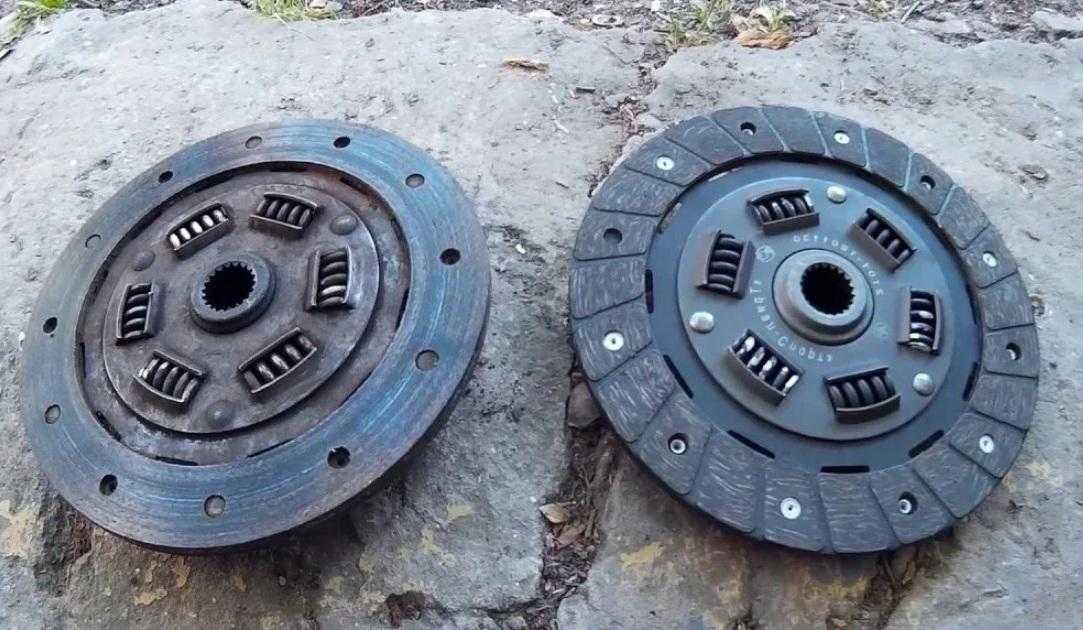

Или частично разрушаются фрикционные накладки:

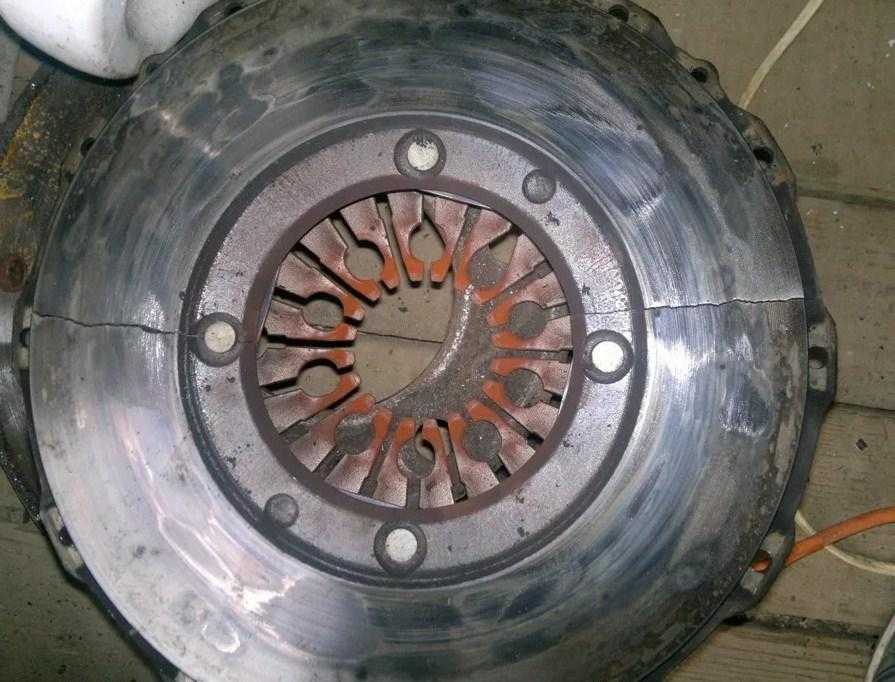

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).

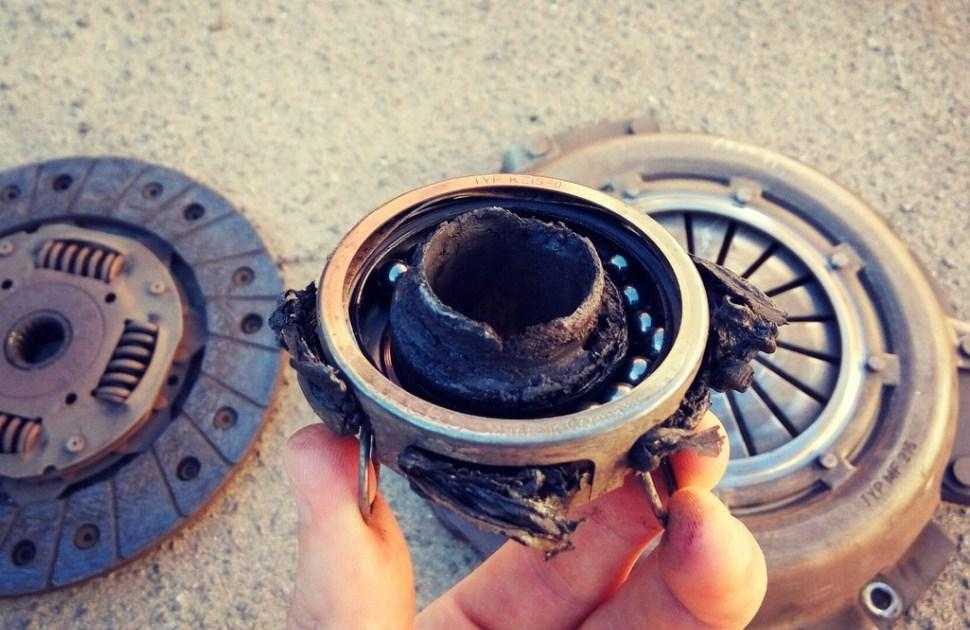

• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Пробуксовка сцепления-причины,признаки,способы устранения.

Одним из наиболее важных элементов автомобиля является сцепление,которое есть на всех автомобилях с механической коробкой передач. Без него не получится тронуться и нормально включить передачу. В чем же особенности его работы?

Принцип работы механизма сцепления:

Двигатель автомобиля передает свою энергию грузному маховику. При управлении акселератором можно уменьшить или увеличить число оборотов. А для того, чтобы машина двинулась с места,подобное движение должно быть передано на «механический» редуктор – в нашем случае на коробку передач автомобиля. Чтобы машина не заглохла, вращение должно передаваться с максимальной плавностью. Аналогичные требования предъявляются и к остановке транспортного средства. Сцепление – именно тот вспомогательный элемент, без которого это было бы невозможно реализовать.

Работу сцепления объяснить не сложно!

 Как работает сцепление.

Есть два мощных диска. Один из них – маховик мотора,а второй – сцепления. Пока они плотно прижаты друг к другу, энергия передается дальше и машина движется. Если же с помощью специальных механизмов (путем нажатия педали сцепления) разорвать данную связь, то машина начинает перемещаться по инерции (энергия от двигателя уже не передается).

Возникновение дефектов износа механизма сцепления.

Пробуксовка сцепления: основные признаки!

Нормальная работа сцепления исключает какую-либо пробуксовку. Но многие малоопытные автолюбители не могут выявить наличие дефекта. Здесь нет ничего сложного. Если при движении авто слышен запах гари накладок,машина стала плохо ехать на подъем или ухудшился разгон, то это может свидетельствовать о недостаточно качественном включении сцепления – его пробуксовки.

Чтобы убедиться в своей теории, необходимо провести еще одну проверку:

Включите стояночный тормоз до упора, а затем – скорость. Далее выполняйте действия, аналогичные троганию – плавно отпускайте педаль сцепления,слегка нажав педаль газа. Если мотор заглох при полностью отпущенном сцеплении, то пробуксовки нет.В случае, когда двигатель продолжает работу, можно смело заявлять о дефекте.

Причины пробуксовки сцепления:

Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления. Визуальная оценка состояния диска сцепления.

В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.

В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.

Рекомендации:

Помните об особенности установки коленчатого вала – он всегда уравновешен во время монтажа маховики сцепления. Следовательно,в процессе снятия необходимо кожух сцепления и сам маховик немного накренить друг относительно друга. Откручивание крепежных болтов должно осуществляться по диаметру, один за другим. Как показывает практика, очень быстро изнашиваются фрикционные накладки диска. Их необходимо обновить, если расстояние до заклепочной головки осталось меньше 0,2 мм. Одновременно с этим необходимо произвести замену замаслившихся прокладок.

Если причина пробуксовки сцепления – разбухшие уплотнительные кольца одного из цилиндров внутри привода выключения сцепления, то определить это можно по вилке. В частности, в случае дефекта последняя не будет возвращаться после отпускания педали. Аналогичное явление можно наблюдать, когда забивается компенсационное отверстие.

По какой причине может разбухать кольцо?

Чаще всего это происходит из-за применения тормозной жидкости низкого качества с далеко не лучшим составом. При этом ни в коем случае нельзя допускать, чтобы в него попадало минеральное масло.

Для устранения такой проблемы придется снять цилиндр сцепления, аккуратно разобрать его и промыть все поврежденные детали специальной жидкостью. В процессе ремонта все компенсационные отверстия должны быть качественно вычищены с помощью мягкой проволоки.

После этого систему необходимо заполнить фирменной тормозной жидкостью, которая подходит конкретно для модели вашего авто.

Как снять и заменить выжимной подшипник

Снятие выжимного подшипника

Если все же предстоит ремонт, придется разбирать всю коробку передач, т.к. нужная деталь находится внутри нее. Далее снимается из напряжения пружинный фиксатор, снимается сам подшипник. Для этого понадобится инструмент, потому что придется снимать его с пружинных «лапок» держателя. Извлеките из втулки, снимая фиксирующие пружины, и отсоедините от муфты. Снятая деталь осматривается на наличие трещин и других внешних признаков поломки. Надежнее монтировать новую запчасть, благо стоит она относительно недорого. После всех действий произведите смазку. Чем смазать выжимной подшипник? Кто-то отдает предпочтение молибденовой смазке, кто-то графитовой, обычно ею снабжаются детали при покупке в магазине

Важное правило для подшипника: он не должен «люфтить» или двигаться неравномерно, скачкообразно. Как смазать выжимной подшипник, не снимая коробки? Придется ухитриться, практически невозможно произвести хорошую основательную смазку без снятия КПП

В любом случае, если загудел подшипник, лучше всего произвести замену этой детали на новую! У начинающих автомобилистов могут возникнуть сложности с тем, как поменять подшипник выжимного сцепления, это довольно-таки хлопотное предприятие, если нет базовых навыков в ремонте. Поэтому некоторые обращаются за помощью в автосервис. Сколько стоит замена выжимного подшипника? Эта процедура обойдется примерно от 2000 до 5000 тысяч рублей.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
