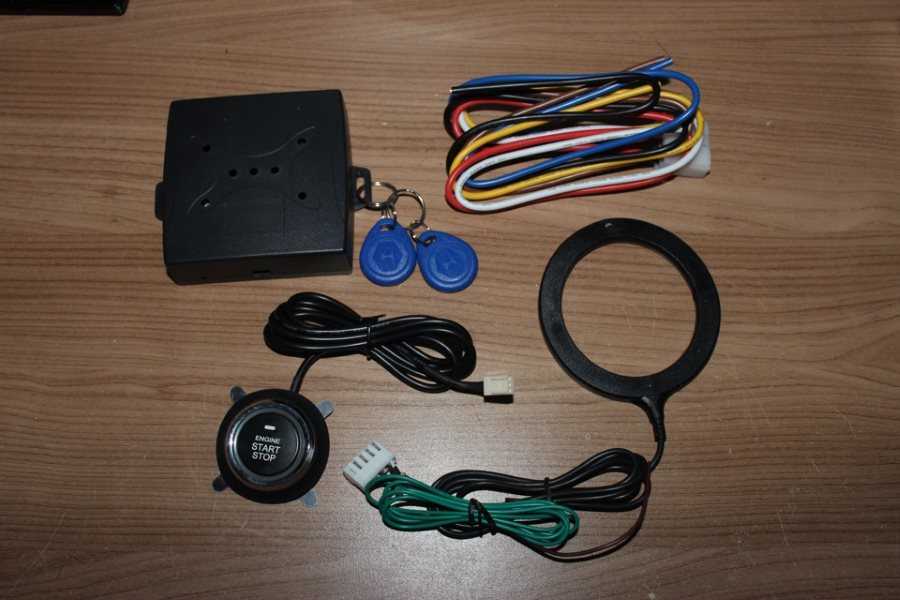

Установка кнопки «Старт-Стоп» с Алиэкспресс

Схемы подключения кнопки (на русском и английском)

Опубликованные схемы имеют минимальные отличия, но принцип один и тот же.

Мы рассмотрим процедуру установки устройства на автомобиль ВАЗ («Лада Калина») с сохранением возможности использования штатного замка зажигания. В этом случае отсутствует только блокировка рулевого колеса. При выходе из строя кнопочного механизма, его можно будет отключить, подключить штатный разъем замка зажигания и запустить двигатель с помощью ключа. Для сохранения такой возможности рекомендуется приобрести колодку с проводами контактной группы замка зажигания.

Последовательность установки и подключения:

1. Снять замок зажигания, сбив четыре винта с помощью отвертки.
2. Разобрать и вытащить механизм блокировки руля.
3. Отключить разъемы.
4. Разобрать корпус контактной группы и вытащить антенну иммобилайзера.
5. Установить кнопку запуска двигателя в выбранное место.
6. Спаять провода по схеме, заизолировав их термоусадкой. Удалить ненужные провода из колодки.
7. Установить всё в обратной последовательности.
8. Зелёный провод соединить с колодкой тормоза (контакт №4, в нашей ситуации – красный). На этом контакте при нажатии педали тормоза должен появляться «+».

• изначально кнопка находится в неактивном состоянии;
• для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
• если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
• после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
• при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
• возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
• для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Преимущества и недостатки

Несмотря на то, что функционал Start/Stop действительно полезен, система все равно продолжает развиваться. Наряду с массой преимуществ у него есть недостатки.

Экономия горючего. Транспортное средство способно сэкономить до 10% топлива. Этот показатель зависит от принципа работы и от изготовителя. Больше всего это преимущество нравится водителям, которые ежедневно перемещаются по большому городу и попадают в заторы.

Экологичность. Это еще один важный «плюс» системы, поскольку забота об окружающей среде — это проблема №1 современного мира.

Уменьшение нагрузки на двигатель, что приводит к уменьшению износа.

Как только автолюбитель «встает в пробку», двигатель отключается и соответственно меньше шумит. Это приводит к снижению нагрузки на коленвал и на элементы силовой установки.

Что касается недостатков, то они не столь существенные. Главным «минусом» технологии считается увеличенная нагрузка на стартер и аккумулятор. От последнего идет питание бортовых устройств. Некоторые автолюбители жалуются на то, что при долгой остановке мотор не издает звука, что немного «напрягает» их. Деактивировать систему получится специальной кнопкой.

Из-за высокой нагрузки на электрическую часть стартер и аккумулятор быстро ломаются. Для частых запусков обычный стартер не годится, требуется усиленный.

Далеко не все помнят то, что для запуска двигателя с помощью кнопки требуется жать на тормоз.

Система требует больших затрат на установку и обслуживание.

Эффективность работы установки снижается в случае, когда водитель едет «рывками». Обычно это происходит в пробках. В результате такой езды стартер включается постоянно. Это приводит к отключению АКБ.

Если в автомобиле активирована функция «стоп-старт», то при разгоне ТС с места возникает задержка. Разница между активированной и деактивированной системой составляет 1-2 сек.

Во время остановки электрическая нагрузка ложится на АКБ. Чем дольше водитель «стоит» в пробке или на светофоре, тем сильнее разряжается батарея. Именно от нее требуется стартовый ток для запуска «движка».

Если система Start/Stop установлена на автомобиле уже на заводе, то она оправдывает себя полностью. Если ее внедрили самостоятельно, то получить выгоду и экономию будет сложно. Установка системы требует больших вложений, которые будут окупаться не один год.

Система старт-стоп вредит двигателю?

Благодаря применению стартеров и аккумуляторов, предназначенных для систем, нам не нужно беспокоиться о том, что эти элементы придется часто заменять. К сожалению, они будут дороже, чем стандартные (батарея даже в два раза).

Предполагается, что слишком частый запуск и гашение двигателя сокращает его срок службы до 1/3 , а наиболее загруженные компоненты включают турбокомпрессор (без надлежащего охлаждения), двухмассовый маховик и опоры двигателя (каждый пуск приводит к увеличению вибрации). Расходы на приобретение этих деталей быстро компенсируют экономию, полученную при более низком расходе.

Просмотров:
5 143

Принцип работы

Разобраться в том, как работает система старт-стоп, довольно просто. Система отключает «движок» в определенных условиях. К примеру, во время того, как водитель «стоит в пробке», либо автоматом при выжимании сцепления или отключении тормоза. Последнее — для автомобилей с автоматической коробкой передач.

Мощный стартер — это главное устройство, помогающее включать двигатель чаще, чем стандартный пусковой агрегат. Чтобы мотор заглушался, должны быть соблюдены следующие условия:

полная остановка авто;

в моделях с АКПП — выжата педаль тормоза, на МКПП — селектор управления передачами должен находиться на «нейтралке».

К дополнительным условиям активации системы относят исправную работу тормозной системы, заряженную батарею, корректно настроенную систему микроклимата, закрытые внешние панели кузова.

Если какое-либо из правил не будет соблюдено, система отключится. Включить ее получится лишь после переподключения системы зажигания.

Модернизированные версии «старт-стоп»

Система нового поколения позволяет отключить ДВС еще до полной остановки авто. Таким образом экономится еще больше топлива. Процесс остановки машины анализируется блоком по определенным параметрам:

• Скорости движения авто в данный момент.
• Скорости машины до начала торможения.
• Уровню уклона дороги и возможности маневрирования.

В случае, если параметр движения не соответствует хотя бы одному из требований, система будет работать только тогда, когда автомобиль полностью остановится.

На автомобилях «Киа» используется схожая технология – Idle Stop&Go. Но в отличие от предыдущей, здесь задействуется генератор. При высокой нагрузке на ДВС, данный узел отключается (с целью экономии топлива). А при торможении генератор снова включается и выполняет подзарядку АКБ. Вредит ли данная система? Работает она только в случае, если батарея заряжена не ниже, чем на 75 процентов. Если величина разряда более четверти, система автоматически отключается. Также технология не работает, если в автомобиле включен кондиционер.

Компания «Валео» выпустила систему STARS. Ее можно встретить на автомобилях «Ситроен» и «Мерседес». В конструкции используется реверсивный генератор. По данным производителя, он позволяет снизить расход на 10 процентов. Генератор являет собой электрический узел переменного тока. В зависимости от текущих условий, механизм действует как генератор, либо стартер. Рабоатет узел бесшумно, время запуска составляет 0,4 секунды, что вдвое меньше, чем у обычного стартера. Управляет технологией отдельный ЭБУ. Он взаимодействует с ЭБУ двигателя. Набор датчиков аналогичен классической системе «Бош».

Установка кнопки старт стоп вместо замка зажигания

Понятно, что первый пункт больше похож на имитацию кнопки старт-стоп, но для приверженцев подобной идеи есть вполне разумное обоснование. Кнопка берет на себя функции дополнительного сервисного механизма, что особенно ценно в условиях городской езды. При этом меньше разбивается замок, а доморощенный старт-стоп вполне может «подрабатывать» дополнительной противоугонной фишкой.

Первый вариант старт-стопа — простенько, но со вкусом

Кнопку старт-стоп можно изготовить из двух реле для противотуманок задних фонарей, № 22.3777. Комплект из двух штук, кнопкой с подсветкой встанет примерно в четыре сотни рубликов. Диод можно подкинуть любой, какой найдете, больших токов там нет.

Сборка и подключение схемы особого затруднения не вызывает, потребуется только дополнительный кусок провода с удвоенным сечением меди. Подключаем его к 30-й ноге реле стартера и коммутируем с 87-м реле зажигания, на схеме — все розовое. Как правильно соединить провода, хорошо понятно из фотографии

Если немного добавить запчастей и фантазии, можно собрать более безопасный вариант кнопки старт-стоп своими руками. В этой схеме добавлены пара реле и концевик для педали сцепления. Несмотря на кажущуюся ненужность, нормальный качественный концевичок сильно обезопасит ваш суперавтомобиль от возможных сюрпризов, особенно, если в машине есть подростки или непредсказуемые люди. В этом случае запуск мотора потребует выключать сцепление.

Понятно, что люфта на педали сцепления не должно быть в помине.

Схема на реле позволяет легко контролировать работоспособность и даже наращивать схему. В отдельных случаях умельцы используют дополнительно встроенный концевик-выключатель в седушку кресла водителя, замыкающийся под весом конкретного водителя, чтобы любопытный пассажир шаловливыми руками не натворил беды.

Логика работы кнопки старт-стоп достаточна прозрачна. При первом длительном нажатии происходит запуск, повторное останавливает мотор. Подобная схема надежна, но при условии нормальной работы кнопки. При наличии дребезга или при невнятном включении зачастую приводит к проблемам и травмам.

В отличие от предыдущих схем, данный вариант кнопки старт-стоп построен на микропроцессоре, поэтому сложно рекомендовать его к изготовлению, если нет соответствующих знаний основ микроэлектроники. Но для общего интереса ознакомиться просто необходимо.

Предложенная система старт-стоп обладает несколькими неоспоримыми преимуществами:

• двигатель не чувствителен к дребезгу кнопки старт-стоп, то есть при случайном кратковременном замыкании контакта или нажатии мотор не будет остановлен;
• автор идеи завел в логику программы обязательное нажатие педали и рычага тормоза, что, возможно, сделает схему пригодной для автоматов;
• система проверяет результат пуска по подпрыгнувшему давлению масла, поэтому вероятность клина стартера при заработавшем моторе резко уменьшена.

Запуск схемы старт-стоп осуществляется своими руками после снятия с сигнализации длительным нажатием кнопки без фиксатора, в случае неудачи параметры обнулятся и будут готовы к новой попытке. Остановка двигателя выполняется кратким нажатием при нажатых тормозах.

Грех было бы не автоматизировать сам процесс запуска. Парень заложил в схеме простое решение — однократный нажим на кнопку старт-стоп заставляет систему трижды, с небольшим интервалом, попробовать запустить двигатель. Длительное удержание кнопки крутит стартер до появления признака работы мотора.

Преимуществом подобного подхода является широчайшее пространство для формирования разнообразных условий схемы подключения кнопки старт стоп, пуска мотора в самых сложных ситуациях. Но схему мало изготовить, ее еще необходимо правильно запрограммировать. Вся логика работы организована на процессоре PIC16F84A, управление подключением силовых цепей осуществляется на КТ817Г, у них немаленький запас по току.

Схема кнопки старт-стоп интересна, но, как и все экспериментальные варианты, требует проверки на отказоустойчивость. Любые микроэлектронные прибамбасы плохо переносят перегрузку теплом и резкие скачки напряжения. Кроме того, необходимо проверить совместимость работы датчиков давления масла, ручника и остальных задействованных сенсоров электросистемы автомобиля.

Как работает система Стоп-Старт?

Первые разработки данной технологии проводились еще в середине 70-х Toyota-вскими специалистами, тогдашняя система устанавливалась исключительно на люксовый автомобиль Crown и она выключала двигатель спустя 1,5 секунды простоя. Уже тогда таким способом можно было сэкономить 10% топлива.

Итак, известная всем картина: автомобиль останавливается перед светофором или в пробке. Основываясь на сигналах датчика частоты вращения коленвала, система останавливает двигатель, при этом прочие потребители электроэнергии (аудиосистема, кондиционер и пр.) переходят на питание от АКБ. При выжимании педали сцепления (отпускании тормоза) активируется стартер и двигатель запускается. Проехали метр — повторили

Система старт-стоп с усиленным генератором

Самым простым и надёжным решением с технической точки зрения является система «Start&Stop» фирмы «Bosch». Благодаря данной системе имя «старт-стоп» стало нарицательным для всех систем подобного рода. Система «Start&Stop» устанавливается на автомобили «VW» «BMW», «Audi» и др., обеспечивая снижение расход топлива легковым автомобилем и его выброс CO₂ на 4% в «Новом европейском цикле движения» (New European Driving Cycle — NEDC) и до 8 % в городском цикле .

В основе системы «Start&Stop» лежит усиленный стартёр, который имеет увеличенный срок службы (рассчитан на большое количество пусков двигателя). Стартёр также оборудован специальным малошумным механизмом привода, который гарантирует быстрый, надежный и многократный запуск двигателя.

Система «Start&Stop» выполняет функции остановки и запуска двигателя, контроля уровня заряда аккумуляторной батареи. Система не имеет собственного электронного блока управления, а использует возможности блока управления двигателя, где установлено соответствующее программное обеспечение.

Благодаря тому, что составляющие системы «Start&Stop» по габаритам не больше, чем обычные компоненты, система фирмы «Bosch» может быть без труда интегрирована практически в любое транспортное средство. Однако некоторые узлы и системы потребовали дополнительной адаптации для работы в режиме старт-стоп. Они перечислены в таблице ниже (рассмотрен вариант системы с усиленным генератором на примере системы старт-стоп входящий в пакет «BlueMotion» автомобилей концерна «Volkswagen»).

Узлы и системы адаптированные для работы в режиме старт-стоп «VW BlueMotion»

Узел/система	Выполненные меры адаптации
Блоки управления (в общем)	Расширение программных кодов блоков управления на один информационный бит для системы старт-стоп (касается блоков управления, влияющих на систему старт-стоп или зависящих от неё)
Генератор	Подключён через локальную сеть LIN к диагностическому интерфейсу шин данных
АКБ	АКБ со стекловолоконным наполнителем для увеличения числа циклов
Стартёр	Повышена износостойкость
Бортовая сеть	Специальный датчик на минусовом полюсе для контроля за состоянием АКБ со стекловолоконным наполнителем. Новая электропроводка к АКБ. Блок управления для контроля за состоянием АКБ через шину LIN подключён к диагностическому интерфейсу шин данных.
МКП	Датчик распознавания передачи (датчик с аналоговым выходом либо датчик с выходным сигналом с широтно-импульсной модуляцией)

Методы установки и подключения кнопки

Обычно используются следующие схемы подключения кнопки «Старт-Стоп»:

1. С ключом зажигания или без него. При выборе этого варианта ключ используется для включения зажигания. А вот запуск мотора осуществляется уже с помощью кнопки. Второй метод предполагает полный демонтаж замка зажигания. Включение зажигания и запуск силового агрегата осуществляется без использования ключа.
2. Включение зажигания. Возможен вариант, в котором нажатие кнопки включает зажигание или же вариант с включением зажигания одновременно с активацией стартера.
3. Однократное или продолжительное нажатие. При использовании первого способа однократное нажатие приведет к вращению стартера до запуска двигателя. А второй метод предполагает вращение стартера до тех пор, пока вы не отпустите кнопку.

Примечательно, что все эти варианты можно комбинировать друг с другом, поскольку предпочтения у каждого свои. В большинстве случаев установка устройства не требует особых навыков. Всё интуитивно понятно, необходимо лишь разобраться в представленной производителем схеме подключения и придерживаться инструкции.

Особенности систем различных производителей

BMW

BMW начала использовать систему Stop-Start в собственных моделях-сериях и в линейке автомобилей MINI в 2008 году в рамках общей кампании по повышению экономичности своих автомобилей «Efficient Dynamics». Вместо того чтобы использовать интегрированный стартер-генератор (ISG), BMW использовала усовершенствованный обычный стартер, разработанный Robert Bosch GmbH, который может выдержать частые запуски двигателя. В конструкции BMW генератор не активен большую часть времени. Это означает, что электрические компоненты автомобиля, как правило, работают от аккумулятора. Когда батарея нуждается в подзарядке, или при замедлении, генератор активируется и (в сочетании с системой рекуперативного торможения) подзаряжает аккумулятор. Поскольку при таком использовании батарея испытывает очень разные нагрузки, BMW оснастила свои автомобили соответствующими аккумуляторами, выдерживающими эксплуатацию в таком режиме.

Citroën

Концерн Citroën представил более изысканный систему в моделях C2 и C3 2006 в году. В реализации Citroën в систему включена роботизированная коробка передач SensoDrive и электронно управляемый интегрированный стартер-генератор (ISG). ISG сочетает в себе роль стартера и генератора в одном устройстве. В автомобилях Citroen применен ISG производства компаний Valeo и Denso.

Fiat Group

В конце 2008 года Fiat представил систему stop-Start, разработанную компанией Robert Bosch GmbH, установленную в Fiat 500. С сентября 2009 года, Alfa Romeo также устанавливает эту систему в своей серии Alfa Romeo Mito с двигателем 1,4 л Turbo «MultiAir».FordВ конце 2010 года Ford объявил, что система Stop-Start, использованная в гибридных автомобилях его производства будет последовательно внедрена во все модели с бензиновой силовой установкой.

Hyundai/Kia

Для Kia Rio 3(а также для Hyundai Accent/Verna) с новым четырехцилиндровым двигателем 1,6 литра после рестайлинга 2012 года в списке опций есть система ISG (которую компания расшифровывает как «Intelligent Stop&Go»). В Россию официально не поставляется.

Honda

Компания Honda была одним из пионеров использования системы Stop/Start. К примеру, на модели Insight 1999 года для внутреннего рынка Японии такая система была доступна в качестве опции.

IKCO

Компания Iran Khodro представила свою систему Stop/Start для модели Samand в 2010 году.

Mazda

Особенность системы SISS (Smart Idle Stop System) от компании Mazda заключается в том, что она определяет, в каком положении находятся поршни и начинает запуск двигателя с тех двух цилиндрах, в которых топливо уже сжато. Это позволяет использовать стартер по-минимуму, экономя электроэнергию. Смесь в выбранных цилиндрах воспламеняется от свечи зажигания, после чего поршни сразу же начинают движение вниз, не встречая сопротивления. Это позволяет добиться практически мгновенного запуска двигателя за 0,35 секунды. В 2011 году Mazda объявила о создании i-ELOOP, системы, которая использует генератор переменного напряжения для преобразования кинетической энергии в электрическую энергию при торможении. Энергия, запасенная в двухслойном конденсаторе, используется для подачи питания, необходимого для поддержания работы электрических систем автомобиля при неработающем двигателе. При использовании в сочетании i-Stop system, по утверждению Mazda, достигается экономи топлива до 10%.

Opel

В 2011 году концерн Opel представил систему Start/Stop в моделях, выпускаемых в рамках программы EcoFLEX. Система используется с бензиновыми двигателями Family 0, Family II, MGE, а также с дизельными агрегатами MultiJet, Circle L и Family B.

Renault

Renault устанавливает систему Start/Stop на все свои европейские модели с 2010 года.

Toyota

Toyota ставит систему Start/Stop на ряд моделей, предназначенных для продажи вне рынка Японии начиная с 2009 модельного года.

Volkswagen

Volkswagen начал использовать систему Start-Stop в моделях Polo, Golf и Passat BlueMotion. В настоящее время система входит в диапазон доступных опций для всех моделей Volkswagen с пакетом BlueMotion.

Volvo

Volvo представила свою технологию в 2009 году, в автомобилях, выпущенных в рамках программы DRIVe.

Работа системы Start-Stop на практике

Система не должна запускаться-отключаться, когда автомобиль не достиг минимальной скорости (около 10-20 км/ч), аккумулятор слишком разряжен, кондиционер работает в режиме сушки окон, водитель не закрыл дверь или не пристегнул ремни безопасности, а также при включенном дизеле. Процесс регенерации фильтра DPF. Двигатель снова включается нажатием на педаль, но в некоторых ситуациях система может запустить его автоматически.

Это происходит, когда:

• уровень заряда батареи упадет до минимального уровня;
• автомобиль стоит слишком долго с выключенным двигателем (около 3 минут);
• водитель неоднократно нажимал на педаль тормоза (в системе наблюдалось падение давления) или перемещал колеса;
• температура повысилась выше предполагаемого уровня в кондиционере;
• машина автоматически катится по склону.

В некоторых ситуациях система может дать команду водителю запустить двигатель с помощью ключа. Это происходит, когда водитель снимает ремень безопасности, оставляет дверь открытой или поднимает капот.

Система Start-Stop обеспечивает наибольшую экономию при движении в пробке. Частый запуск и остановка со временем негативно влияют на состояние детали двигателя.

Выбор устройства управления

Обычно, устройство для эксплуатации на электробайке имеет в своём распоряжении наклейку либо маркировку, по которым можно вычислить его главные параметры.

Такие, как:

• номинальная мощность силового агрегата;
• минимальное и предельное напряжение аккумуляторной батареи;
• позиция датчиков Холла в электромоторе: через 60 или 120 градусов.

Рассмотрим к примеру вот такую наклейку:

Контроллер предназначается для бесщёточного электромотора номинальной мощностью 350 W. Может обслуживать аккумулятор с номинальным напряжением 36 V (предельно допустимое напряжение около 44 V). Блок управления отключится при минимальном напряжении АКБ в 31,5 V, предельный максимальный ток — 25 A.

Датчики Холла должны располагаться в электромоторе через 60 или 120 электрических градусов. Для определения мощности блока управления потребуется перемножить максимальное напряжение и максимальную силу тока. По итогу мы выведем максимальную мощность управляющего устройства: 44 V x 25 A = 1100 W.

Разброс устройств управления по мощности весьма широк:

• для e-bike идут контроллеры номинальной мощностью 0,35-2 кВт;
• на электроскутеры устанавливается оборудование мощностью 1-4 кВт;
• электромотоциклы нуждаются в установке 5-10-киловаттных гаджетов;
• самые же мощные контроллеры достались электромобилям — 10-50 кВт и более.

Важно! Устройство управления предназначенное для совмещения с 36-вольтовым источником питания, нельзя стыковать с электронакопителями обладающими более высокими цифрами Вольт. Перед тем как решиться на подобный подвиг, нужно вскрыть блок управления и удостовериться в том, что расположенные там силовые транзисторы и конденсаторы могут выдержать такой показатель напряжения

Кроме того, может понадобиться замена резистора в делителе напряжения. Поэтому лучше отдать предпочтение универсальным устройствам управления с большим диапазоном входного напряжения. К примеру, 48-72 V или даже 24-100 V.

Как работает система

Система отключает двигатель, основываясь на показаниях датчика частоты вращения коленчатого вала и датчика скорости. Определив, что автомобиль перестал двигаться, система переводит потребители энергии (аудиосистему, электрический кондиционер и пр.) на питание от аккумулятора.

При отпускании педали тормоза на автомобиле с «автоматом» или нажатии на педаль сцепления, система подает питание на стартер, который мгновенно запускает двигатель. Цикл выключения и запуска двигателя повторяется при любой остановке автомобиля.

В автомобилях с МКПП система Стоп-Старт, помимо других параметров, контролирует положение рычага переключения передач, который должен быть в нейтральном положении

По желанию водителя система может быть отключена посредством кнопки на панели приборов или через меню управления опциями. Система отключается в автоматическом режиме при падении уровня заряда аккумуляторной батареи.

Подобная конструкция применена не только в в системе от Bosch, но и в ISG (Idle Stop&Go) от компании Kia Motors. Отличие в версии Kia заключается в интеллектуальном управлении генератором автомобиля. Так, для снижения потребления топлива, при работе двигателя под большой нагрузкой, генератор отключается, чтобы не отбирать мощность, и вновь вступает в работу при торможении.

В автомобилях с традиционным кондиционером, работающим от компрессора, система автоматически отключается при использовании кондиционера.



Фирма Valeo разработала и выпускает свою систему STARS (Starter Alternator Reversible System), где применен реверсивный генератор.  Система позволяет экономить до 10% топлива.

Запуская двигатель, система SISS от компании Mazda каждый раз меняет пару поршней, в которых производится воспламенение смеси, чтобы двигатель изнашивался равномерно

В этой системе мощный электромотор (или интегрированный генератор, ISG) работает, в зависимости от ситуации, как стартер, или как генератор. Для этого электромотор снабжен устройством, меняющим направление движения ведущего вала. Вращаясь в одном направлении, он превращается в генератор, в другом — в стартер. Реверсивный генератор работает бесшумно и обеспечивает мгновенный запуск.

Системой STARS управляет отдельный электронный блок управления.  Комплектация системы входными датчиками аналогична с системами Стоп-старт других производителей.

Электронный контроль устойчивости (ESC/ESP)

Электронный контроль устойчивости или динамическая система стабилизации автомобиля, это компьютерная система управления, которая управляет не только каждым в отдельности тормозом колеса, но и способна одновременно с торможением уменьшать мощность двигателя, что обеспечивает контроль над управлением автомобилем.

Впервые система контроля устойчивости автомобиля была применена компанией Мерседес в середине 90-х годов. В 2012 году США обязала всех автопроизводителей продающие автомашины в Америке оснащать динамической системой стабилизации все транспортные средства, поступающие на рынок США. Это позволило существенно снизить аварийность на дорогах Соединенных штатов. По данным IIHS (Институт страховой безопасности дорожного движения США) после введения применения в новых автомобилях электронной системы стабилизации автомобиля, возможно, удалось предотвратить 30 процентов аварий на дорогах во всем мире.

Технология ESC/ESP состоит из шести важных компонентов: датчиков скорости вращения колес, управляющего модуля, датчика определяющий угол движения автомобиля на дороге, датчика темпа отклонения от курса движения, акселерометра и гидравлического модулятора.

Обратите внимание, что гидравлический модулятор, который применяется в системе ESC, применяется точно такой же, как в системе ABS. Так что как видите, система ESC это усовершенствованная система ABS, в которую добавили датчик, следящий за отклонением курса движения машины, акселерометр и добавлен датчик контролирующий угол движения транспортного средства по дороге. . Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час

Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль

Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час. Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль.

Датчик, определяющий угол движения автомобиля передает системе данные о том, в каком положении находятся передние колеса. Акселерометр определяет, скользит ли Ваше транспортное средство, а датчики скорости точно также как в системе ABS определяют, и контролирую скорость вращения каждого колеса.

Если вы, чтобы уйти от удара, выкрутите рулевое колесо очень резко, то ваша машина не сразу начнет смещаться в сторону поворота руля, а короткое время будет по-прежнему двигаться прямо. Этот эффект происходит из-за первого закона Ньютона. Дело в том, что у передних колес, после того как вы слишком резко повернете руль, не будет хватать достаточно тяги, чтобы сохранить сцепление с дорогой, что в итоге приведет к скольжению передних колес и машина будет продолжать двигаться прямо.

В этом случае система курсовой устойчивости (ESC) придет на помощь. Управляющий электронный блок при такой ситуации получит несоответствие данных, получаемых с датчика замера угла движения автомобиля и фактическим движением машины (которое передается датчиком темпа отклонения от курса движения).

В результате такого несоответствия система посылает гидравлической системе команду увеличить силу торможения для заднего левого колеса или правого колеса (в зависимости от того, в какую сторону вы повернули рулевое колесо). Это позволяет избежать заноса из-за скольжения передних колес и выровнять машину. При необходимости система также может снизить мощность двигателя (снизить обороты) посылая сигнал на дроссель.

Если бы машина не оснащена системой динамической стабилизации, то тогда выкрутив резко руль в сторону, передние колеса начали бы скользить, а заднюю часть машины начало бы заносить в сторону. Так что система ESC/ESP контролирует устойчивость машины на дороге. Для того чтобы лучше понять, как работает динамическая система стабилизации автомобиля, посмотрите видео ниже:

Включите русские субтитры

Вот видео с передовом:

Еще один ролик, которые объясняет принцип работы системы ESP:

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

• отключение сигнализации;
• нажатие на тормозную педаль;
• нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

• упростить процедуру запуска двигателя;
• повысить комфортабельность;
• усовершенствовать противоугонную систему автомобиля;
• сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.
