Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

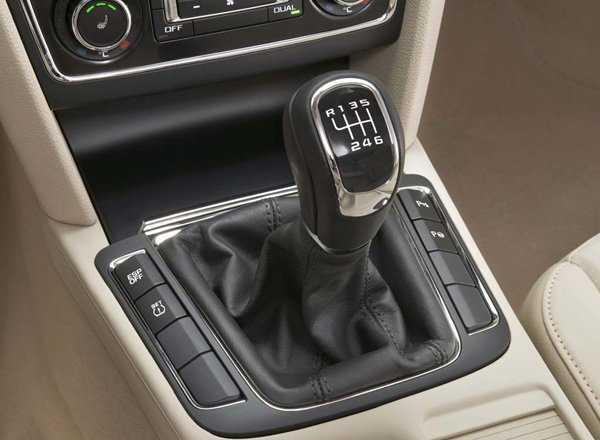

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее

Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

Основные неисправности

Неполадка № 1: проскальзывание

Поведение муфты сцепления, проявляющееся таким образом, предполагает присутствие масляных загрязнений в области накладок

Обычно они возникают там после проведения ремонтных процессов или в результате неосторожности водителя. Чтобы устранить эту неполадку муфты сцепления, необходимо очистить маховик и диск от масла

Есть и другая причина неисправности муфты сцепления, заключающаяся в так называемом отсутствии контакта дисков. Чтобы исправить данные неполадки, потребуется отрегулировать ход педали, а если методика неэффективна, то ничего не остается, как заменить накладки.

Неполадка № 2: невозможность разъединения

Есть две основные причины данной неисправности муфты сцепления:

1. Недостаточный ход педали. Обычно такое явление провоцируется тем, что муфта выключения сцепления имеет неверные настройки, предполагающие высокое значение свободного хода. Если нужно устранить проблему, проводится перенастройка изделия, и доверить процесс лучше опытному механику.
2. Изменение формы рычажков, которые есть у каждой муфты сцепления, и невозможность их регулирования. В таком случае осуществляется их замена. Нередко в ходе функционирования муфты сцепления происходит перекрашивание диска, из-за чего повреждаются накладки. Они также должны быть заменены.

Назначение

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.

Общий принцип действия

Муфта сцепления работает по такой схеме:

1. Человек, сидящий за рулем, нажимает педаль.
2. Усилие направляется в область главного цилиндра.
3. Последний элемент передает усилие на рабочий цилиндр.
4. Он, в свою очередь, приводит в действие вилку выключения, которая поворачивается на шаровом механизме.
5. Начинает работать выжимной подшипник.
6. Последняя деталь оказывает давление на корзинную пружину, которая прогибается и разводит диски – ведущий и ведомый.

Таким образом, муфты сцепления работают так, что передать усилие от мотора становится невозможным. Если отпустить педаль муфты сцепления, то процесс начнет происходить в обратном порядке.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

Ведомый диск сцепления (феродо) — назначение, виды, устройство

Сцепление автомобиля являются узлом, который несет очень важную функцию – обеспечивает мягкое и безболезненное для автомобиля переключение передач.

Для чего нужен ведомый диск сцепления?

Задача сцепления заключается передаче крутящего момента от двигателя к трансмиссии, в разъединении трансмиссии от работающего двигателя на время, необходимое водителю для включения нужной передачи в коробке передач и обеспечении мягкого (без ударов и толчков) подключения трансмиссии обратно к двигателю. Одной из основных деталей сцепления является ведомый диск.

На ведомом диске с двух сторон имеются фрикционные накладки, благодаря которым за счет силы трения ведомый диск принимает на себя вращения от ведущего диска. На ведомом диске имеются также специальные разрезы, чтобы избежать коробления диска в случае сильного нагрева, а также присутствует устройство, называемое гаситель крутильных колебаний. Ведомый диск сцепления – сложносоставная деталь. У него есть своя ступица, которая не имеет жесткой связи с диском. Ступица имеет внутренние шлицы для соединения со шлицами ведущего вала коробки передач, и она устанавливается внутри самого ведомого диска. На одной из сторон ведомого диска устанавливается гаситель крутильных колебаний. На гасителе и самом на ведомом диске заклепками закреплены фрикционные пластины. По обе стороны фланца ступицы и ведомого диска устанавливаются диски гасителя и маслоотражатели. Маслоотражатели, диски гасителя и фланец ступицы соединяются друг с другом заклепками.

Таким образом, ведомый диск оказывается свободным и может поворачиваться на некоторый угол относительно ступицы. В дисках гасителя, кольце гасителя и ведомом диске устроены окна, в которые вставляются пружины с опорными пластинами. Пружины находятся в предварительно сжатом, но не до конца, состоянии. Вращение маховика передается на кожух сцепления, а с него на нажимной диск. С нажимного диска вращение за счет трения передается на фрикционные накладки и на стальной диск ведомого диска, далее через пружины гасителя крутильных колебаний на диски гасителя, далее на фланец ступицы, на ступицу и через шлицы на ведущий вал коробки передач. При резком изменении частоты вращения пружины гасителя сжимаются и за счет этого несколько уменьшаются крутильные колебания, что помогает избежать повреждения деталей коробки передач.

Как часто менять ведомый диск сцепления?

Ведомый диск сцепления является достаточно прочным узлом, задачей которого является способность выдерживать значительные динамические нагрузки, компенсировать отсутствие достаточных навыков работы со сцеплением у неопытного водителя. Однако, при интенсивной и не очень аккуратной эксплуатации, ведомый диск сцепления постепенно изнашивается, могут возникнуть и определенные неисправности. Например, могут износиться или повредиться фрикционные накладки, основной стальной диск может деформироваться из-за перегрева, могут сломаться демпферные пружины, износиться шлицы ступицы ведомого диска.

Случается, что ведомый диск сцепления изнашивается раньше времени, если были допущены ошибки при установке и регулировке сцепления. Долговечность ведомого диска сцепления изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества компонентов, а самое главное – от навыков и стиля вождения владельца автомобиля.

В нормальных условиях качественный ведомый диск сцепления на любом другом автомобиле может потребовать замены не ранее чем при пробеге 100 тыс. км. На износ ведомого диска сцепления обязательно укажет пробуксовка сцепления, а в салоне появляется характерный запах.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

• Маховик коленвала;
• Ведущий диск (нажимной);
• Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или «корзина» сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении «корзина» сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

Плавность включения сцепления обеспечивается за счет проскальзывания дисков до момента их полного прижатия друг к другу. Для этого ведомый диск делают из нескольких частей, разделенных упругими пластинами. Также он имеет специальные накладки из материала, устойчивого к нагреву и износу. Нажимной диск сцепления тоже подпружинен и имеет теплоизолирующие прокладки.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

• Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
• Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
• Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Особенности работы на автоматических коробках

В обычных АКПП такой элемент трансмиссии, как сцепление, попросту отсутствует. Зато на роботизированных и кулачковых «автоматах» она предусмотрена. Кстати, на последнем типе трансмиссий сцепление работает только при старте. В процессе движения данный элемент не функционирует.

На большинстве автоматических коробок используется многодисковое сцепление влажного типа. Однако выжим здесь происходит не путем нажатия определенной педали (которой попросту здесь нет), а сервоприводом (другими словами, актуатором). На данный момент принято различать несколько типов данных устройств:

• Электрический. Подобный сервопривод представляет собой шаговый двигатель. Он управляется при помощи ЭБУ (электронного блока управления).
• Гидравлический. Такой актуатор выполняется в виде гидроцилиндра. Он приводится в действие специальным гидравлическим распределителем.

На КПП типа «робот» используются два типа сцеплений. Они функционируют переменно. При выжиме первого для автоматического переключения определенной передачи второе ожидает команды для выжима следующей.

Назначение

Автоматическое сцепление предназначено для временного отсоединения трансмиссии от двигателя и плавной их притирки. Необходимость в ней возникает по мере того, как начинается движение. Временное разъединение мотора и КПП нужно и при последующем переключении скоростей, а также при резком торможении и остановке транспортного средства.

Во время движения машины система сцепления находится по большей части во включенном состоянии. В это время она передает мощность от двигателя к коробке переключения передач, а также предохраняет механизмы КПП от различных динамических нагрузок. Тех, которые возникают в трансмиссии. Таким образом, нагрузки на нее возрастают по мере торможения двигателя, при резком включении сцепления, снижении частоты оборотов коленвала либо при наезде транспортного средства на неровности дорожного полотна (ямы, выбоины и так далее).

Достоинства и недостатки

Гидромуфта обеспечивает плавную передачу крутящего момента, снижает динамические нагрузки в трансмиссии и поглощает крутильные колебания, повышает устойчивость работы двигателя при малой скорости движения, облегчает управление автомобилем и повышает его проходимость.

Однако гидромуфта имеет низкий КПД и ухудшает топливную экономичность автомобиля. При установке гидромуфты потери максимальной мощности двигателя составляют до 3 % из-за нагрева рабочей жидкости. Кроме того, применение гидромуфты приводит к увеличению сложности, металлоемкости и стоимости трансмиссии.

Другие типы сцеплений

• Сцепление автомобиля
• Однодисковые сцепления с периферийными пружинами
• Сцепление ВАЗ — однодисковое с диафрагменной пружиной
• Сцепление с конической пружиной
• Центробежное сцепление автомобилей
• Двухдисковые сцепления — устройство и схема
• Двухдисковые сцепления КамАЗ и МАЗ
• Электромагнитное сцепление
• Неисправности и техническое обслуживание сцепления

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

С чего состоит электронное сцепление

Как и любая электронная система, электронное сцепление имеет собственный блок управления, который обрабатывает полученные сигналы и передает указания для выполнения механических действий. Кроме этого такой вид сцепления объединяет различные входные и исполнительные устройства.

До входных устройств можно отнести блок педали сцепления и входные датчики. Последние это датчик расположения педали газа (акселератора) и датчик расположения рычага коробки передач. Хотя как утверждают автолюбители их намного больше, так как автомобиль двигается без рывков, а бортовой компьютер подсказывает какую передачу лучше включить.

Что касается системы электронного сцепления (не часть где педаль), то у нее есть свой собственный блок управления. Он принимает, обрабатывает сигналы от входных устройств и передает управление на исполнение механической частью. Взаимодействует блок с системой управления двигателем. Это говорит о том, что в автомобиле будет бесключевой доступ или подобная технология.

Исполнительная часть механизмов представлена электрогидравлическим приводом (актуатором), он останавливает по сигналу блока управления перемещение вилки сцепления.
