Из чего состоят барабанные тормоза?

Устройство барабанных тормозных механизмов заметно сложнее, нежели конструкция их дисковых «собратьев». Основными внутренними частями таких тормозов являются:

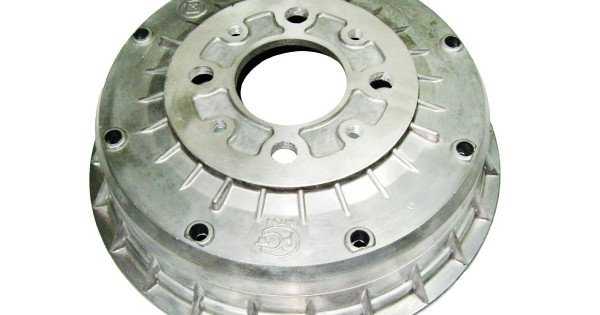

1. Тормозной барабан. Элемент, изготавливаемый из высокопрочных чугунных сплавов. Он установлен на ступице или опорном валу и служит не только основной контактной частью, взаимодействующей непосредственно с колодками, но и корпусом, в котором смонтированы все остальные детали. Внутренняя часть тормозного барабана шлифуется, чтобы торможение было максимально эффективным.
2. Колодки. В отличие от тормозных колодок дисковых тормозов, колодки, применяемые в барабанных механизмах, имеют полукруглую форму. Их внешняя часть имеет специальное асбестовое покрытие. Если тормозные колодки установлены на паре задних колес, то одна из них подключается еще и к рычагу стояночного тормоза.
3. Стягивающие пружины. Данные элементы прикрепляются к верхней и нижней частям колодок, не позволяя им расходиться в разные стороны на холостом ходу.
4. Тормозные цилиндры. Это специальный корпус, изготовленный из чугуна, по двум сторонам которого смонтированы рабочие поршни. Их задействование происходит путем гидравлического давления, возникающего после нажатия водителем на педаль тормоза. Дополнительными частями поршней являются резиновые уплотнители и клапан для удаления воздуха, попавшего в контур.
5. Защитный диск. Деталь представляет собой устанавливаемый на ступицу элемент, к которому прикрепляются тормозные цилиндры и колодки. Их закрепление производится путем использования специальных фиксаторов.
6. Механизм самоподвода. Основой механизма служит специальный клин, углубляющийся по мере стачивания тормозных колодок. Его назначение – обеспечение постоянного прижима, колодок к поверхности барабана, независимо от износа их рабочих поверхностей.

Устройство барабанных тормозов

Перечисленные нами компоненты являются общепринятыми. Их использует большинство крупнейших производителей. Существует ряд деталей, которые устанавливаются некоторыми компаниями частным образом. Таковыми, например, являются механизм подведения колодок, всевозможные распорки и т.п. Подробно останавливаться на них не имеет смысла.

Уход за барабанной тормозной системой

Основными элементами устройства являются колодки и тормозные цилиндры. Главной заботой автовладельца становится своевременная замена износившихся фрикционных элементов, осмотр и ремонт испорченных ТЦ, регулировка зазоров внутри барабана и настройка стояночного тормоза.

О необходимости замены колодок говорит их истончение до критических показателей 0,8-1,6 мм. Определить степень износа поможет специальное сервисное отверстие, расположенное на внутренней стороне щита.

В случае утечки тормозной жидкости и/или завоздушивания гидросистемы педаль тормоза может стать мягкой, «проваливаться». В таком случае необходимо прокачать тормоза.

Регулировка

Под регулировкой барабанных тормозов понимают в основном настройку необходимого зазора между накладками колодок и стенкой барабана.

Но в некоторых случаях устройство заклинивает и настройку производит вручную. Лучше доверить это дело профессионалам, но в общих чертах процесс выглядит так:

1. Снять барабаны с колес.
2. Вскрыть его.
3. Проверить зазор. Если надетый на колодки барабан болтается, то это означает, что зазор слишком большой.
4. Механизм подводки регулируется вручную. Для работы используют две длинные отвертки. Колесико подкручивают, сжимая и разжимая колодки. При каждом сжатии и разжатии колесико продвигается на один зубчик. Если этого не происходит, то следует снять и прочистить все элементы устройства.
5. Раздвинув регулятор на 4-5 зубцов, вставить колодку в барабан. Дернув «ручник», центрировать колодки и снова снять барабан.
6. Если зазор надо уменьшить, требуется повторить процедуру.
7. В отрегулированном варианте колодки должны входить в барабан с трудом, но при установке в рабочее положение колесо идет легко.

Настройка стояночного тормоза производится прокруткой регулировочной гайки, находящейся на распорной планке, пока колесо вращается. Прокручивание продолжается до полной остановки колеса, а затем гайка отворачивается в противоположную сторону от 3 до 5 раз в зависимости от рекомендаций производителя.

Стоимость обслуживания

Цены на услуги станций технического обслуживания зависят от марки автомобиля, сложности работы, а также региона.

Примерные расценки в Москве можно посмотреть в таблице.

Услуга	Цена, руб.
Комплексная работа при замене комплектующих на задние барабанные механизмы	3000
Профилактика тормозной системы	2000
Замена колодок	От 1600
Регулировка ручника	От 400
Замена ТЦ	1500
Удаление воздуха	1200
Замена тормозной жидкости	От 800
Чистка и смазка тормозных механизмом	от 1000
Диагностика системы	600

Чем опасен износ деталей тормозной системы

При достижении деталями критических размеров эффективность торможения падает, что не всегда заметно из-за заложенных в тормозную систему запасов. В этом состоит определённое коварство, тормоза могут отказать внезапно с непоправимыми последствиями.

На предельном ходе колодок при недопустимом износе поршни слишком далеко выдвигаются из цилиндров, попадая на корродированные, ранее не работавшие участки. Велика вероятность заклинивания с лавинообразным усилением износа и полным отказом.

Это усугубляется снижением толщины диска ниже допустимого предела. У каждого автомобиля есть своя норма по минимальному размеру, которую надо контролировать при каждом плановом ТО.

Эффективность процесса торможения

Безусловно, дисковые тормоза намного эффективнее при торможении, чем барабанные собратья. В принципе, дисковые тормоза возникли только потому, что барабанные не могли обеспечить приемлемую скорость торможения современного автомобиля, у которого заметно возросла скорость и динамика.

Даже когда барабанная тормозная система еще совсем новая, то она все равно по своей эффективности торможения будет заметно уступать дисковой.

В сущности, мы уже давно можем наблюдать постепенное вытеснение барабанных тормозов и их замену на дисковые.

Сегодня вы вряд ли найдете автомобиль, у которого на передних колесах использовались бы барабанные тормоза. Из соображений безопасности абсолютно все производители ставят на передние колеса дисковый тормоз.

На задние колеса все еще устанавливают барабанные тормоза, но единственная причина, по которой это делается – удешевление автомобиля.

То есть, барабанные тормоза могут устанавливаться на задние колеса бюджетных автомобилей. Это допустимо, поскольку на такие автомобили обычно ставят не очень мощные двигатели, и их динамика не столь велика. Барабанным тормозам вполне по силам с этим справиться.

Почему тормозные колодки, диски и барабаны изнашиваются

Трение, выступая в роли основного рабочего фактора эффективности тормозов, имеет вполне определённую физическую сущность. Это столкновение между собой малейших неровностей, шероховатостей трущихся поверхностей, которое не всегда остаётся для них без последствий.

И эти последствия тем печальней, чем выше коэффициент трения, то есть чем быстрее машина останавливается. Приходится выбирать компромисс между качеством торможения и долговечностью деталей.

По многолетнему опыту материалы накладок и дисков подобраны таким образом, чтобы средний диск мог пережить три-четыре комплекта колодок. Это оптимум с точки зрения соотношения цены массивного и дорогого диска со стоимостью относительно недорогих колодок, считающихся расходниками.

Причины быстрого износа

Снижение срока службы фрикционных элементов тормоза обуславливается несколькими факторами.

1. Стиль езды. Вполне естественно, что при частом пользовании педалью износ будет идти быстрее, особенно если у тормозов не будет времени на охлаждение.
2. Отклонения в свойствах материалов. Не всегда при текущих заменах диски (барабаны) и колодки устанавливаются точно такие же, как и на заводе. Диски могут быть сделаны из разного по твёрдости и содержанию углерода чугуна, а колодки изготавливаются по разным технологиям, с использованием традиционных материалов без асбеста, включением металлов или органических волокон. В результате можно при равной эффективности в различных сочетаниях чаще менять колодки или диски.
3. Попадание грязи на рабочие поверхности. Пыль и песок работают как абразивы, что ускоряет износ.
4. Коррозия дисков и деградация материала накладок. Могут происходить как по причине редкого пользования тормозами, так и наоборот, постоянных перегревов.
5. Неисправности направляющего аппарата тормоза. Колодки будут прижиматься неравномерно, что вызовет нештатный односторонний износ.
6. Проблемы со ступичными подшипниками, когда люфтящее колесо вызывает постоянные задевания колодок по диску.
7. Нарушения в выдерживании зазоров. Пренебрежение регулировками барабанных тормозов или закисание поршней в дисковых.

Как видно, ускоренный износ может появиться как по естественным причинам, так и от невнимания водителя.

Почему появляется неравномерный износ деталей

Чаще всего это происходит из-за внутренней коррозии поршней и цилиндров в гидравлическом приводе. Особенно у многопоршневых механизмов. Встречаются также закисания в направляющем аппарате суппорта.

Скоба перекашивается, отчего колодки сильнее прижимаются одним краем, чем другим. Суппорт приходится разбирать, очищать и смазывать, не допуская попадания смазки на фрикционные поверхности. Но лучше прибегнуть к замене деталей.

Барабанные тормоза

Тормозной механизм барабанного типа функционально предназначен для изменения скоростного режима транспортного средства.

Барабанный тормоз, установленный на задней колесной паре, обеспечивает реализацию функции стояночного тормоза.

Основным конструктивным элементом тормозного механизма данного типа, собственно и давшее ему такое название, является барабан, или металлическая чаша, закрепленная на колесной ступице.

Принцип действия барабанного тормозного механизма заключается в следующем:

• После нажатия водителем тормозной педали в контуре тормозной системы возникает давление.

• Под воздействием давления тормозной жидкости поршни тормозных цилиндров, преодолевая сопротивление стяжных пружин, инициируют расхождение тормозных колодок.

• Тормозные колодки, расходясь и плотно прилегая фрикционными накладками к рабочим поверхностям тормозных барабанов, снижают скорость их вращения, замедляя тем самым вращение колес транспортного средства.

Одним из главных достоинств барабанных механизмов называют его закрытость от окружающей среды – ни грязь, ни пыль внутрь не попадают.

Преимущества и недостатки барабанных тормозных механизмов

Конструкция «барабанов» хоть и использовалась на автомобилях долгие годы, обладает недостатками, обусловленными строением механизма.

Преимущества барабанные тормозов:

• внутренние компоненты защищены от грязи и влаги, что продлевает их эксплуатацию;
• высокие температуры оказывают на барабан меньшее влияние, чем на тормозные диски в дисковых устройствах;
• большая рабочая поверхность колодок, изнашиваются медленнее.

Минусы:

1. Эффективность тормозов барабанного типа ниже, чем у дисковых, по причине нестабильности контакта колодок со стенками барабана.
2. Закрытость механизма с одной стороны защищает элементы тормоза, с другой – приводит к сложностям в эксплуатации: перегрев (отсутствие обдува); необходимость просушивать при попадании большого количества воды (проезд брода); снижение сцепления колодок и барабана из-за частиц истертого фрикционного покрытия (остается внутри корпуса).
3. Устройство обладает большим весом, что утяжеляет машину и увеличивает расход топлива.
4. Слишком большое давление цилиндров на колодки может привести к разрыву чаши.
5. В холодное время года при использовании «ручника» колодки могут примерзнуть к барабану.

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

• Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
• Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
• Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

• Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
• Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
• Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Принцип работы барабанных тормозов.

Принцип действия такой системы следующий. Металлический полый барабан в виде плоской чашки крепится на ступице. При торможении к внутренней части барабана прижимаются серповидные тормозные колодки, что приводит непосредственно к торможению.

Конструкция, приводящая к прижиму тормозных колодок, построена на гидравлическом тормозном цилиндре либо нескольких цилиндрах. В исходное положение тормозные колодки возвращаются благодаря пружинам. Кроме прочего, в конструкцию барабанных тормозов входит рычаг, распирающий колодки при постановке автомобиля на стояночный тормоз.

На заре автомобилестроения барабанные тормоза имели доминирующее распространение. Причина такого противовеса в сторону барабанных тормозов была обусловлена в первую очередь простотой производства и меньшими требованиями к точности изготовления деталей. Кроме того, строение стояночного тормоза на основе барабанных тормозов более простое, чем на основе дисковых, которые сегодня нередко занимают место первых.

Практичность тормозных механизмов

Что же выбрать: барабанные или дисковые тормоза? Хотя, вопрос, пожалуй, нужно ставить не так. Наверное, вопрос должен звучать так: покупать ли автомобиль с барабанными тормозами?

И что тут можно сказать, если ответ очевиден? На дорогие, динамичные автомобили барабанные тормоза не ставят, а если автомобиль укомплектован барабанными тормозами, то ждать от него особой резвости и супер-динамики не стоит.

Это однозначно бюджетный автомобиль, который покупают потому, что на более дорогой банально нет денег, и экономия средств выходит на первый план.

Да, дисковые тормоза лучше барабанных, но при этом они дороже как сами по себе, так и в обслуживании.

Но не стоит драматизировать. Да многие машины сегодня оснащаются и дисковыми тормозами, устанавливающимися на переднюю пару колес, и барабанными аналогами, которые монтируются на заднюю ось автомобиля.

В результате, автотранспорт имеет допустимый по меркам безопасности тормозной путь (вследствие эффективного действия передних дисковых тормозов), и при этом автовладелец не несет больших затрат.

Так же стоит учитывать и то, что многие автовладельцы ездят в спокойной манере, не перегружают свой автомобиль и в этом случае барабанные тормоза отлично справятся с поставленной задачей.

Одновременно с этим нужно, конечно, учитывать и то, что в случае, если автомобиль предполагает перевозку большого груза, например, если вы покупаете универсал и планируете еще багажник на крышу поставить, то лучше будет купить автомобиль, который укомплектован дисковыми тормозами на всех 4-х колесах.

Помните, что запас безопасности лишним не бывает никогда, а особенно он полезен в экстренных ситуациях, от которых никто не застрахован, к сожалению.

И видео для наглядности (спасибо Youtube, за то, что он есть ):

Задние дисковые тормоза или барабанные?

Задние дисковые тормоза или барабанные? Какие выбрать? Очень часто автовладельцы задаются таким вопросом, ведь правильно выбранная тормозная система – залог действительно безопасности и особой уверенности на дороге, а поэтому им для себя будет полезно узнать следующую информацию.

Задние дисковые тормоза или барабанные?

На задние колеса машины устанавливать можно, как барабанные тормоза, так и дисковые тормоза. Каждый из этих видов тормозов обладает своими индивидуальными особенностями, а, следовательно, своими достоинствами и недостатками, о которых прямо сейчас мы и поговорим.

Задние дисковые тормоза — особенности и принцип работы

Принцип работы дисковой тормозной системы очень прост. Металлический вращающийся диск на ступице колеса прижимается с двух сторон, в результате чего и возникает торможение. Главным преимуществом таких тормозов является их долговечность и практичность, ну и конечно просто мгновенное срабатывание. Сила прижатия в данном случае самого колеса одинакова в процессе всего времени торможения. Обеспечивается это воздухом, который свободно поступает в систему. Все это гарантирует еще и эффективное охлаждение дисков колес и отвод вредных газов, которые могут образовываться в момент трения. Главный недостаток дисковой системы тормоза – высокая чувствительность к различным механическим воздействиям и быстрое загрязнение. Тонкие крутящиеся диски тормозов повредиться могут даже при самой минимальной нагрузке на них, а поэтому, если вы и решили установить задние дисковые тормоза, то предпочтение стоит отдавать запчастям известных, зарекомендовавших себя производителей.

Задние барабанные тормоза — особенности и принцип работы

Барабанные тормоза полностью защищены, в отличие от дисковых тормозов, от грязи, влаги и пыли, но при этом и у них имеются свои отрицательные моменты. Из-за не очень большой прижимной силы и большой при этом площади касания тормозной барабан очень быстро и сильно нагревается, а это в свою очередь приводит к снижению уровня прижима и расширению металла.

Почему задние барабанные тормоза быстро нагреваются? А потому что барабанная тормозная система имеет закрытый тип, что препятствует прохождению воздуха внутрь и соответственно быстрому охлаждению. Вместе с этим внутри барабана скапливаются так называемые отработанные газы и самые разнообразные мелкие частички от истертых колодок.

Все это забивает фрикционную поверхность и, соответственно, как указывают специалисты, снижает силу трения. Указанное говорит о том, что при резких последовательных торможениях при большой скорости автомобиля, барабанные тормоза тут же выйдут из строя и их придется менять. Так какую тормозную систему выбрать для задних колес? Что будет лучше задние дисковые тормоза или барабанные? Для тех водителей, которые предпочитают динамический стиль вождения, лучше всего отдать предпочтение дисковым тормозам для задних колес. Эти тормоза прекрасно вентилируются и в таком случае прослужат намного дольше. Но не стоит забывать, что неизбежным здесь будет попадание в тормозную систему брызг грязи и пыли.

Решить эту проблему автолюбителю можно достаточно просто, установив специальные защитные кожухи и брызговики. Кроме этого, если позволяют финансы, целесообразным будет установить тормозные диски, имеющие перфорацию.

Незаменимыми задние дисковые тормоза станут и для водителей, часто передвигающихся по гористой местности. Спускаясь вниз и, тормозя при этом на достаточно протяженном расстоянии, названные тормоза не будут перегреваться и прекрасно выдержат любую подобную нагрузку. При этом специалисты указывают, что в случае, когда на автомобиле предустановленны производителем стандартные барабанные тормоза, их лучше не заменять без надобности на дисковые.

Принцип работы

Вот как работают эти устройства: Тормозная жидкость, после нажатия водителем на педаль тормоза из главного цилиндра поступает к рабочим цилиндрам, выдавливая их поршни. Эти поршни выдвигаются и заставляют колодки прижаться к барабану. Тем самым снижая его вращение и останавливая колеса. Это получатся из-за трения накладок о поверхность барабана. После прекращения надавливания тормозной педали колодки оттягиваются обратно пружинами. И торможение прекращается. Жидкость из рабочих цилиндров выталкивается обратно в главный цилиндр. Износ колодок будет неравномерным у передних и задних колес, что следует при замене учесть.

Преимущества и недостатки барабанных тормозных механизмов

Конструкция «барабанов» хоть и использовалась на автомобилях долгие годы, обладает недостатками, обусловленными строением механизма.

Преимущества барабанные тормозов:

• внутренние компоненты защищены от грязи и влаги, что продлевает их эксплуатацию;
• высокие температуры оказывают на барабан меньшее влияние, чем на тормозные диски в дисковых устройствах;
• большая рабочая поверхность колодок, изнашиваются медленнее.

Минусы:

1. Эффективность тормозов барабанного типа ниже, чем у дисковых, по причине нестабильности контакта колодок со стенками барабана.
2. Закрытость механизма с одной стороны защищает элементы тормоза, с другой – приводит к сложностям в эксплуатации: перегрев (отсутствие обдува); необходимость просушивать при попадании большого количества воды (проезд брода); снижение сцепления колодок и барабана из-за частиц истертого фрикционного покрытия (остается внутри корпуса).
3. Устройство обладает большим весом, что утяжеляет машину и увеличивает расход топлива.
4. Слишком большое давление цилиндров на колодки может привести к разрыву чаши.
5. В холодное время года при использовании «ручника» колодки могут примерзнуть к барабану.

Устройство тормозной системы

тормозной механизм;

тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля.

На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения.

Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе.

Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;

дисковые тормозные механизмы.

В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами.

Советы по эксплуатации

Уход за автомобилем включает в себя периодический осмотр важных узлов и механизмов транспортного средства. Тормозная система – одна из важнейших, ее осмотр на предмет износа и возможных неполадок обязателен.

Каждые 20 тыс. км следует проверять колодки, пружины, рычаги и пр., замерять уровень тормозной жидкости, смотреть состояние цилиндров, уплотнителей и патрубков на целостность и возможные утечки.

При установке новых колодок специалисты советуют «прикатать» их:

1. Найти пустой участок дороги.
2. Разогнаться до разрешенной городской скорости и замедлиться до 10 км/ч, повторить разгон и снизить скорость не менее 10 раз. По окончании процедуры проехать в спокойном темпе еще 5 км.

Основные неисправности и их признаки

На современных авто «барабаны» стоят только на задней паре колес, поэтому заметить проблему сразу не всегда получается. Существует ряд признаков, которые могут говорить о поломках:

• транспортное средство снижает скорость медленнее обычного;
• при неисправности механизма одного колеса происходит занос во время торможения;
• при движении задним ходом возникают трудности с остановкой;
• эффективность системы может снизиться в случае утечки тормозной жидкости;
• педаль тормоза становится мягкой при попадании воздуха в гидравлическую систему, утечка и завоздушивание происходит по причине порчи манжет на ТЦ и разгерметизации гидропривода;
• звук (скрип, скрежет). Из-за поломки пружин, стойки, отслойки накладок.

Устройство

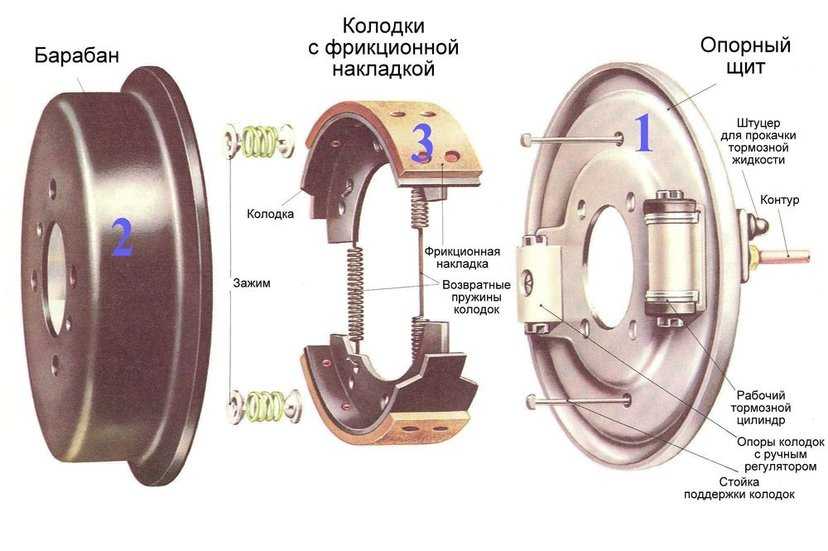

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

• Барабан, который прикреплен к ступице колеса;
• Колодки с накладками;
• Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
• В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
• Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
• Тормозной опорный щит, прикрепленный к балке моста;
• Поддерживающие колодки стойки;
• Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
• Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Преимущества и особенности

Сколько бы часто ни затрагивалась тема сравнения барабанных тормозов с дисковыми, дискуссия всегда остается открытой. Пожалуй, это связано со следующим: сколько недостатков имеет подобная тормозная система, ровно столько же преимуществ она предоставляет автомобилисту.

Начнем с плюсов. Тормозные барабаны изготавливаются из довольно качественного железа, а размер стенок всегда остается достаточно ощутимым. Это позволяет добиться достаточно высокого ресурса всей системы и длительного срока ее службы. Действительно, если сравнивать сроки службы барабанной и дисковой тормозных систем, выходит, что барабан ходит значительно дольше. Сколько составляет средняя разница в их ресурсах? Если верить опыту самих автомобилистов, то она составляет порядка десяти-пятнадцати тысяч километров пробега.

Второй плюс — это дешевизна запасных частей и составляющих. Действительно, любой из функциональных элементов здесь стоит на порядок дешевле, да и ассортимент самих комплектующих всегда остается широким. Говоря о стоимости запасных частей, нельзя не упомянуть тот факт, что и обслуживать барабанные тормоза проще и более сподручно неопытному мастеру.

Перейдем к минусам. Главным недостатком барабанной тормозной системы является низкая эффективность самого торможения. Действительно, такой минус очень серьезно ощущается при торможении с больших скоростей, особенно тогда, когда на передней оси установлена дисковая система.

Разница в эффективности торможения выражается в том, что передняя ось останавливается быстрее задней. В этой связи заднюю часть авто, на которой установлен барабанный тормоз, начинает мотать из стороны в сторону, и в эти моменты риск возникновения заноса особенно высок. Если размеры машины значительны, эффект усугубляется. Авто с компактными размерами это, правда, касается меньше.

Как происходит торможение?

В момент нажатия на педаль тормоза, в системе создается давление рабочей жидкости, которая «давит» на поршни, тем самым приводя в рабочее состояние тормозные колодки. После этого колодки расходятся в стороны, прижимаясь (плотно) к рабочей поверхности барабана. Колесо замедляет свой ход и автомобиль останавливается. Когда цилиндрик один, как в нашем случае, то на верхние концы колодок «давит» именно он, а нижние края просто попадают в упор, которые есть на заднем диске.

Если система оснащена двумя цилиндриками то такой тормозной механизм считается, более эффективной. В данном случае вместо упора установлен второй цилиндрик, тем самым увеличивается площадь соприкосновения тормозной колодки с рабочей поверхностью барабана.

Надо отметить, что если барабанный тормоз установлен на задних колесах автомобиля, то он еще и реализовывает функцию стояночного тормоза.

Видео о том, как работает тормозной барабан на автомобиле:

Принцип работы барабанных тормозов

Действие всех известных тормозных систем основано на использовании высоких фрикционных свойств некоторых материалов. У барабанных тормозов принцип работы не является в этом плане исключением. Важную функцию в обеспечении работоспособности выполняет система гидропривода машины.

Под действием гидравлических сил, создаваемых нажатием педали тормоза, поршни ТЦ расходятся в стороны и входят в контакт с колодками, которые начинают прижиматься фрикционными накладками к поверхности вращающегося барабана, замедляя его движение. Вращение колеса останавливается.

Стояночный тормоз имеет механический принцип действия. Поднятие рычага, расположенного в кабине автомобиля, натягивает трос, который тянет расположенный в барабане разжимной рычаг. Рычаг же приводит в движение распорную планку, раздвигающую колодки для фиксации колес во время стоянки машины.

Заключение

Главной особенностью барабанных тормозов считается использование устройств, компенсирующих между тормозным барабаном и колодкой увеличение размера зазора в результате теплового расширения. Подобный механизм разработан компанией Bosch, который реагирует на превышение до 80 °С в тормозной системе температуры, используя эффект биметаллического сплава пружины.

Кроме этой детали применяется еще несколько пружин в общей конструкции барабанных тормозов, назначение которых разное. Со временем эксплуатации транспортного средства материал деталей подвергается деформации, потере прочности и растяжении, что требует периодического осмотра, замены изношенных элементов.
