Электрические схемы ауди 100

Описание и расположение индикаторов и приборов на панели

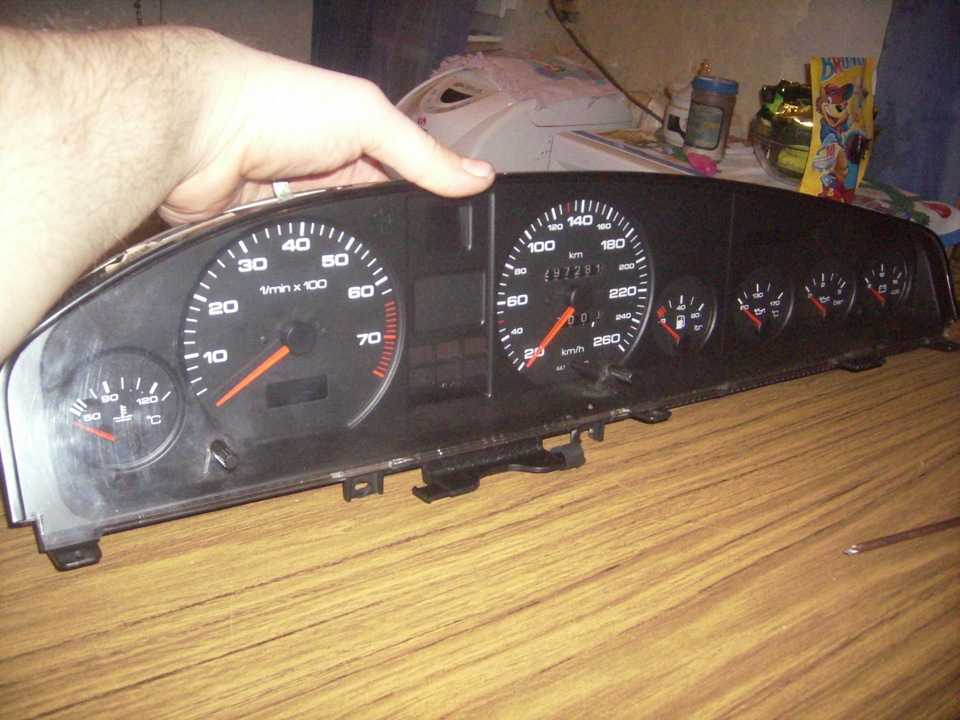

Деталь в снятом виде

имеет следующие основные индикаторы, расположенные на экране в центре:

  1. Лампа системы охлаждения. Мигает при включении зажигания. Будет сигнализировать о падении уровня охлаждающей жидкости или опасном повышении температуры.
  2. Лампа тормозной системы. Должна мигать при зажигании двигателя. Если она постоянно горит, это сигнализирует или о нехватке тормозной жидкости, или же о поломке передних тормозных колодок.
  3. Индикатор давления масла. Загорается при активации зажигания, гаснет после пуска. Может постоянно гореть из-за нехватки масла в системе. Если же с уровнем масла все в порядке, а лампа горит продолжать движение нельзя.

Перечисленные выше индикаторы располагаются в центре на основном экране.

Помимо них, на щитке приборов можно также найти иные знаки:

  • ;
  • разряд аккумулятора;
  • предпускового разогрева (на моделях с дизельным двигателем);
  • противоблокировочная тормозная система, электронная блокировка дифференциала;
  • дальнего света;
  • ручного тормоза;
  • состояния ;
  • поворотов на прицепе;
  • электроники управления двигателем (на дизельных автомобилях мощность в 85 кВт);
  • стояночного освещения.

Рис 3 – Дополнительные приборы полной панели приборов ауди 100 с4.

Как правило, в А100 панели это: аналоговые часы, температура масла и прибор давления масла. В панелях А6 вместо прибора давления масла установлен вольтметр. Поэтому если у вас до этого стояла не полная панель приборов, а вы решили поставить себе полную, то для того чтобы все работало нужно будет поставить дополнительные датчики и от них протянуть проводку, до панели приборов. Если вы решили себе поставить панель от А6 то вам придется поставить только один датчик температуры масла если вы ставите полную панель от А100, то дополнительно к датчику температуры масла придется поставить датчик давления масла.

Панели приборов бывают отдельно с бортовым компьютером (БК).

Рис 4 – Панель приборов с бортовым компьютером и без.

С бортовой системой контроля БСК или с БК и БСК вместе. Дисплей бортового компьютера расположен в среднем окошке панели. Сверху и снизу подписаны величины измеряемые БК. С помощью бортового компьютера вы можете узнать: мгновенный расход, на сколько километров хватит топлива в баке, количество топлива израсходованного после заводки двигателя, время в пути, средний расход, средняя скорость. Дисплей БСК расположен в самом верхнем окошке, он позволяет контролировать лампы ближнего света, задние габариты и лампы стоп сигналов, отсутствие жидкости в бачке омывателя и все остальные значки также как и в панели без БСК.

Схема электрооборудования автомобиля Ауди 100/А6 ( Audi 100/A6)

Условные обозначения на электрических схемах

  • На схемах общепринятую нумерацию имеют следующие контакты:
  • 15 — контакт (+12В), на который подается напряжение при включении зажигания;
  • 30 — контакт (+12В), который всегда находится под напряжением аккумуляторной батареи;
  • 31 — соединение с «массой»;
  • 50 — контакт («плюсовый»), на который подается напряжение при повороте замка зажигания в положение «Пуск»;
  • 85 — входной контакт реле;
  • 86 — контакт соединения реле с «массой»;
  • 87 — выходной контакт реле; 87а — выходной контакт реле.
  • Места расположения контактов с «массой» автомобиля:
  • Е1 — моторный отсек (провод отрицательной клеммы аккумуляторной батареи);
  • Е2 — соединение с «массой» двигателя (генератор);
  • ЕЗ — под левой стороной комбинации приборов;
  • Е4 — жгут проводов комбинации приборов;
  • Е5- жгут проводов в моторном отсеке;
  • E6 — левая сторона моторного отсека;
  • Е7 — под левой стороной комбинации приборов;
  • Е8 — жгут проводов правой фары;
  • Е9 — жгут проводов левой фары;
  • Е10 — жгут проводов в моторном отсеке;
  • Е11 — жгут проводов задней части кузова;
  • Е12 — блок цилиндров;
  • Е13 — впускной коллектор;
  • Е14 — жгут проводов в моторном отсеке;
  • Е15 — впускной коллектор;
  • Е16 — основание левой передней стойки кузова;
  • Е17 — жгут проводов крышки багажника;
  • Е18 — жгут проводов комбинации приборов;
  • Е19 — правая задняя стойка кузова;
  • Е20 — жгут проводов центральной консоли;
  • Е21 — жгут проводов электрического стеклоподьемника;
  • Е22 — жгут проводов двери;
  • Е23 — левая сторона багажного отделения;
  • F24 — жгут проводов динамика.

На данных схемах переход сигнального провода с одного рисунка схемы на другой, указан черной стрелкой с обозначением номера рисунка и координаты места соединения.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач
  2. Вентиляторы охлаждения двигателя и отопителя
  3. Система управления дизельным двигателем
  4. Система управления двигателем Mono Motronic
  5. Система управления двигателем KE Motronic
  6. Система управления двигателем KE Jetronic
  7. Контрольные лампы и приборы
  8. Система наружного освещения
  9. Система наружного освещения (продолжение)
  10. Система внутреннего освещения, обогреватель заднего стекла
  11. Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида
  12. Центральный замок и аудисистема
  13. Электрические стеклоподъемники
  14. Расположение монтажных блоков на автомобиле Ауди 100/А6
  15. Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994
  16. Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)
  17. Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)
  18. Расположение реле в монтажных блоках
  19. Дополнительные монтажные блоки

Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач

Вентиляторы охлаждения двигателя и отопителя

Система управления дизельным двигателем

Система управления двигателем Mono Motronic

Система управления двигателем KE Motronic

Система управления двигателем KE Jetronic

Контрольные лампы и приборы

Система наружного освещения

Система наружного освещения (продолжение)

Система внутреннего освещения, обогреватель заднего стекла

Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида

Центральный замок и аудисистема

Расположение монтажных блоков на автомобиле Ауди 100/А6

Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994

Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)

Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)

Расположение реле в монтажных блоках

http://fastmb.ru/auto_shem/54-elektronnaya-shema-audi-100.htmlhttp://a-shema.ru/index/audi_100/0-4http://audi-100.5go.ru/html/12_3.htmhttp://audi-100.5go.ru/html/12_3.htmhttp://manual.countryauto.ru/audi/100/12-3-jelektricheskie-shemy.htmlhttp://sigtura.ru/load.php?id=37

Модификации

Получив весомый объем продаж, и растущий спрос на новинку, автопроизводитель пустил в серию сразу несколько кузовов Ауди:

  1. 4-х дверный седан (заводской индекс 43, C2) выпускался с 1976 по 1982 гг.;
  2. спустя 2 года появился 5 дв. хэтчбек (заводской индекс 43, C2), который продержался на конвейере с 1978 по 1982 г.г;
  3. модернизированный 4 дв. седан (индекс 44, 44Q, C3) пришел на смену предыдущему С2 и выпускался с 1982 по 1991гг.;
  4. также прошел омологацию и 5 дв. универсал (индекс 44, 44Q, C3), продержавшийся в заводской программе с 1983 по 1991гг.;
  5. в 1991 году появился новый 4 дв. седан (индекс 4A, C4), выпускавшийся вплоть до 1994 гг.;
  6. в это же время появился и новый 5 дв. универсал (индекс 4A, C4), также выпускавшийся с 1991 по 1994гг.

Кроме кузовов и, как следствие» различной электропроводки, автомобили оснащались и разными типами силовых агрегатов и трансмиссий:

  1. бензиновыми версиями с системой впрыска и бесконтактным электронным зажиганием;
  2. дизельными версиями;
  3. автоматическими коробками передач;
  4. механическими коробками передач;
  5. вариаторами (поздние версии).

Рис 2 — Панель приборов от ауди 100 с4.

Еще одним существенным отличием является отсутствие возможности подключения Vag com к панели приборов Audi 100(Audi S4).

Но и там и там панели приборов являются цифровыми, то есть выдают показание на основе полученных электрических сигналов. Сняв панель вы не найдете там никакого тросика, приводящего в действие спидометр. Сигналы получаемые панелью приборов на этих автомобилях абсолютно одинаковые, поэтому вы беспрепятственно можете поменять панель взяв ее от А6 с4 и поставить на ауди 100 с4, за исключением двух нюансов. Различие в этих двух панелях состоит в том, что на А6 количество цилиндров на устанавливаемый автомобиль задается программно, а на А100 запаянными перемычками. Так же они отличаются в горящей лампе АБС, что бы она горела как положено, придется внести некоторые изменения в схему приборной панели, но лучше для устранения этой проблемы использовать небольшое реле для инвертирования сигнала, это сделать гораздо проще, да и купленная панель останется не тронутой (подробнее будет описано ниже).

Панели приборов на ауди с4 бывают полные и не полные. В полной панели установлены дополнительные приборы.

Электрические схемы Ауди 100

Набор электронных схем для популярного серийного автомобиля Audi 100 помогут автослесарю с ремонтом машины. Подробно даны общие сведения всех схем, а также устройство впрыска KE III – Jetronic.

Машина марки Audi, модель 100 стал в свои годы очень распространённым автомобилем. Её выпускали с 1982 по 1991 год включительно, и за этот промежуток времени было выпущено с конвейера примерно 1 078 443 машин (седан и универсал). Эти переднеприводные машины имели бензиновые двигатели с различным объёмом, начиная от 1,6 л и до 2,3 л, а также 2,0 л, 2,4 л и 2,5 литров турбодизель. Коробка передач также шла на выбор: автомат или механика. Преимуществам такого немецкого транспорта послужила продуманная аэродинамика кузова (коэффициент лобового сопротивления 0,30). Такие показатели Ауди 100 помогли значительно сэкономить топливо, а очень просторный салон не оставил равнодушным не одного покупателя, он и по сей день является очень вместительным и удобным даже среди новых выпущенных автомобилей.

Рис 5 – Панель с БСК и без нее.

Для установки на свою ауди 100 с4 с двигателем 2.6 я решил поставить полную панель с БК и БСК.

Собираем все, что нам понадобиться.

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

  1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 — Разъемы для подключения БК и БСК.

  1. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 — Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

    1. физически.
    2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

Поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

  1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi — это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Есть альтернативный вариант поиска нужного провода, в котором не придется добираться до блока управления. Потребуется лишь открыть пластик, справа у ног пассажира и в красной колодке найти необходимый провод для показаний расчета расхода топлива.

Для примера смотрите на фото ниже, там наглядно показано для ACE.

Известные цвета проводов для других двигателей.

  • ABK — белый провод в красной фишке в ногах пассажира.
  • AAD — белый провод в красной фишке в ногах пассажира.
  • AAR — жёлтый провод в красной фишке в ногах пассажира.
  • ACE — сине-чёрный провод в красной фишке в ногах пассажира.
  • AAH — синий с черной полоской провод в красной фишке в ногах пассажира.

Спасибо Dima Melek за помощь в предоставление информации. Если вам известны цвета проводов для других двигателей, которые являются 100% рабочими, пишите будем очень признательны.

Смотрите далее:

Инструкция по монтажу и замене панели

Вид со снятым рулем

Демонтаж старой и установка новой панели в Ауди 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:

  1. Демонтируйте руль (подденьте значок Ауди и открутите трубчатым ключом центральную гайку).
  2. Выверните шестигранником еще один болт. Разберите рулевую колонку.
  3. Снимите панель приборов.

Очень популярной является установка панели от Ауди А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».

Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.

Возможные неисправности и способы их устранения

В первую очередь, проблемы со щитком возникают из-за неисправностей проводки. При отказе работы каких-то индикаторов следует проверить все контакты. При необходимости провода можно достаточно просто заменить.

Иногда владельцы машин принимают за неправильную работу щитка нарушения в работе двигателя и других устройств. Если индикатор горит, но с подключенной к нему деталью все на первый взгляд нормально, вам стоит проконсультироваться у специалиста.

Индикаторы уровня топлива или температуры могут показывать неправильную информацию из-за нарушения в работе датчиков. В этом случае Ауди А6 С5 будет заключаться в их замене.

Торпеды таких машин, как Ауди 100 С4 или Ауди 200, да и в целом продукции данной марки, достаточно надежны и обычно проблем с ними не возникает. Замена обычно производится в целях эстетического улучшения салоне автомобиля.

В видео ниже вы увидите, как проверить датчик уровня охлаждающей жидкости (автор ролика — ТВ Обзоры).

Особенности электрооборудования

Автомобили с электронным зажиганием эксплуатировались и в нашей стране. А вот машины с автоматическими коробками передач (АКПП) были в диковинку:

  1. комплектации с АКПП существенно увеличивали количество электронных компонентов автомобиля. Добавлялись электронные блоки управления режимами работы АКПП, датчики, новая проводка;
  2. обслуживать своими руками автомобили в такой комплектации было невозможно – только на специализированных СТО.

Проводка

Для отечественных автовладельцев проводка Ауди 100 не представляла особых тайн и загадок. Основные параметры электрооборудования были аналогичны схемам, применявшимся в отечественном автомобилестроении.

  1. бортовое напряжение в системе электрооборудования автомобиля 12 В;
  2. проводка однопроводная, провода подают «+» на приборы и механизмы;
  3. роль второго провода выполняет металлический кузов («масса»);
  4. отрицательные выводы потребителей электроэнергии соединены на «массу»;
  5. основные цепи питания защищены плавкими предохранителями.

Функции комфорта

Новинкой для отечественного рынка легковых автомобилей было наличие функций контроля:

  1. центрального замка;
  2. иммобилайзера;
  3. электростеклоподъемников;
  4. омывателей фар головного света;
  5. климат-контроля и т.п.

Совет: Хотя эти системы были достаточно надежными, все же возникали ситуации, требовавшие вмешательства мастера или опытного владельца. Разбирать устройства можно только в отключенном от сети состоянии.

А электрических схем для осуществления ремонтно-восстановительных работ, также как и учебных видео материалов не было, поскольку:

  1. большая часть автомобилей Ауди 100 попадали в нашу страну неофициально (пригонялись из Европы), поскольку цена авто в таком случае была доступной;
  2. сервисные центры, чьи специалисты прошли обучение у автопроизводителя, появились гораздо позже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Электрические схемы ауди 100

Описание и расположение индикаторов и приборов на панели

Деталь в снятом виде

имеет следующие основные индикаторы, расположенные на экране в центре:

  1. Лампа системы охлаждения. Мигает при включении зажигания. Будет сигнализировать о падении уровня охлаждающей жидкости или опасном повышении температуры.
  2. Лампа тормозной системы. Должна мигать при зажигании двигателя. Если она постоянно горит, это сигнализирует или о нехватке тормозной жидкости, или же о поломке передних тормозных колодок.
  3. Индикатор давления масла. Загорается при активации зажигания, гаснет после пуска. Может постоянно гореть из-за нехватки масла в системе. Если же с уровнем масла все в порядке, а лампа горит продолжать движение нельзя.

Перечисленные выше индикаторы располагаются в центре на основном экране.

Помимо них, на щитке приборов можно также найти иные знаки:

  • ;
  • разряд аккумулятора;
  • предпускового разогрева (на моделях с дизельным двигателем);
  • противоблокировочная тормозная система, электронная блокировка дифференциала;
  • дальнего света;
  • ручного тормоза;
  • состояния ;
  • поворотов на прицепе;
  • электроники управления двигателем (на дизельных автомобилях мощность в 85 кВт);
  • стояночного освещения.

Рис 3 – Дополнительные приборы полной панели приборов ауди 100 с4.

Как правило, в А100 панели это: аналоговые часы, температура масла и прибор давления масла. В панелях А6 вместо прибора давления масла установлен вольтметр. Поэтому если у вас до этого стояла не полная панель приборов, а вы решили поставить себе полную, то для того чтобы все работало нужно будет поставить дополнительные датчики и от них протянуть проводку, до панели приборов. Если вы решили себе поставить панель от А6 то вам придется поставить только один датчик температуры масла если вы ставите полную панель от А100, то дополнительно к датчику температуры масла придется поставить датчик давления масла.

Панели приборов бывают отдельно с бортовым компьютером (БК).

Рис 4 – Панель приборов с бортовым компьютером и без.

С бортовой системой контроля БСК или с БК и БСК вместе. Дисплей бортового компьютера расположен в среднем окошке панели. Сверху и снизу подписаны величины измеряемые БК. С помощью бортового компьютера вы можете узнать: мгновенный расход, на сколько километров хватит топлива в баке, количество топлива израсходованного после заводки двигателя, время в пути, средний расход, средняя скорость. Дисплей БСК расположен в самом верхнем окошке, он позволяет контролировать лампы ближнего света, задние габариты и лампы стоп сигналов, отсутствие жидкости в бачке омывателя и все остальные значки также как и в панели без БСК.

Схема электрооборудования автомобиля Ауди 100/А6 ( Audi 100/A6)

Условные обозначения на электрических схемах

  • На схемах общепринятую нумерацию имеют следующие контакты:
  • 15 — контакт (+12В), на который подается напряжение при включении зажигания;
  • 30 — контакт (+12В), который всегда находится под напряжением аккумуляторной батареи;
  • 31 — соединение с «массой»;
  • 50 — контакт («плюсовый»), на который подается напряжение при повороте замка зажигания в положение «Пуск»;
  • 85 — входной контакт реле;
  • 86 — контакт соединения реле с «массой»;
  • 87 — выходной контакт реле; 87а — выходной контакт реле.
  • Места расположения контактов с «массой» автомобиля:
  • Е1 — моторный отсек (провод отрицательной клеммы аккумуляторной батареи);
  • Е2 — соединение с «массой» двигателя (генератор);
  • ЕЗ — под левой стороной комбинации приборов;
  • Е4 — жгут проводов комбинации приборов;
  • Е5- жгут проводов в моторном отсеке;
  • E6 — левая сторона моторного отсека;
  • Е7 — под левой стороной комбинации приборов;
  • Е8 — жгут проводов правой фары;
  • Е9 — жгут проводов левой фары;
  • Е10 — жгут проводов в моторном отсеке;
  • Е11 — жгут проводов задней части кузова;
  • Е12 — блок цилиндров;
  • Е13 — впускной коллектор;
  • Е14 — жгут проводов в моторном отсеке;
  • Е15 — впускной коллектор;
  • Е16 — основание левой передней стойки кузова;
  • Е17 — жгут проводов крышки багажника;
  • Е18 — жгут проводов комбинации приборов;
  • Е19 — правая задняя стойка кузова;
  • Е20 — жгут проводов центральной консоли;
  • Е21 — жгут проводов электрического стеклоподьемника;
  • Е22 — жгут проводов двери;
  • Е23 — левая сторона багажного отделения;
  • F24 — жгут проводов динамика.

На данных схемах переход сигнального провода с одного рисунка схемы на другой, указан черной стрелкой с обозначением номера рисунка и координаты места соединения.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач
  2. Вентиляторы охлаждения двигателя и отопителя
  3. Система управления дизельным двигателем
  4. Система управления двигателем Mono Motronic
  5. Система управления двигателем KE Motronic
  6. Система управления двигателем KE Jetronic
  7. Контрольные лампы и приборы
  8. Система наружного освещения
  9. Система наружного освещения (продолжение)
  10. Система внутреннего освещения, обогреватель заднего стекла
  11. Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида
  12. Центральный замок и аудисистема
  13. Электрические стеклоподъемники
  14. Расположение монтажных блоков на автомобиле Ауди 100/А6
  15. Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994
  16. Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)
  17. Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)
  18. Расположение реле в монтажных блоках
  19. Дополнительные монтажные блоки

Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач

Вентиляторы охлаждения двигателя и отопителя

Система управления дизельным двигателем

Система управления двигателем Mono Motronic

Система управления двигателем KE Motronic

Система управления двигателем KE Jetronic

Контрольные лампы и приборы

Система наружного освещения

Система наружного освещения (продолжение)

Система внутреннего освещения, обогреватель заднего стекла

Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида

Центральный замок и аудисистема

Расположение монтажных блоков на автомобиле Ауди 100/А6

Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994

Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)

Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)

Расположение реле в монтажных блоках

http://fastmb.ru/auto_shem/54-elektronnaya-shema-audi-100.htmlhttp://a-shema.ru/index/audi_100/0-4http://audi-100.5go.ru/html/12_3.htmhttp://audi-100.5go.ru/html/12_3.htmhttp://manual.countryauto.ru/audi/100/12-3-jelektricheskie-shemy.htmlhttp://sigtura.ru/load.php?id=37

Модификации

Получив весомый объем продаж, и растущий спрос на новинку, автопроизводитель пустил в серию сразу несколько кузовов Ауди:

  1. 4-х дверный седан (заводской индекс 43, C2) выпускался с 1976 по 1982 гг.;
  2. спустя 2 года появился 5 дв. хэтчбек (заводской индекс 43, C2), который продержался на конвейере с 1978 по 1982 г.г;
  3. модернизированный 4 дв. седан (индекс 44, 44Q, C3) пришел на смену предыдущему С2 и выпускался с 1982 по 1991гг.;
  4. также прошел омологацию и 5 дв. универсал (индекс 44, 44Q, C3), продержавшийся в заводской программе с 1983 по 1991гг.;
  5. в 1991 году появился новый 4 дв. седан (индекс 4A, C4), выпускавшийся вплоть до 1994 гг.;
  6. в это же время появился и новый 5 дв. универсал (индекс 4A, C4), также выпускавшийся с 1991 по 1994гг.

Кроме кузовов и, как следствие» различной электропроводки, автомобили оснащались и разными типами силовых агрегатов и трансмиссий:

  1. бензиновыми версиями с системой впрыска и бесконтактным электронным зажиганием;
  2. дизельными версиями;
  3. автоматическими коробками передач;
  4. механическими коробками передач;
  5. вариаторами (поздние версии).

Рис 2 — Панель приборов от ауди 100 с4.

Еще одним существенным отличием является отсутствие возможности подключения Vag com к панели приборов Audi 100(Audi S4).

Но и там и там панели приборов являются цифровыми, то есть выдают показание на основе полученных электрических сигналов. Сняв панель вы не найдете там никакого тросика, приводящего в действие спидометр. Сигналы получаемые панелью приборов на этих автомобилях абсолютно одинаковые, поэтому вы беспрепятственно можете поменять панель взяв ее от А6 с4 и поставить на ауди 100 с4, за исключением двух нюансов. Различие в этих двух панелях состоит в том, что на А6 количество цилиндров на устанавливаемый автомобиль задается программно, а на А100 запаянными перемычками. Так же они отличаются в горящей лампе АБС, что бы она горела как положено, придется внести некоторые изменения в схему приборной панели, но лучше для устранения этой проблемы использовать небольшое реле для инвертирования сигнала, это сделать гораздо проще, да и купленная панель останется не тронутой (подробнее будет описано ниже).

Панели приборов на ауди с4 бывают полные и не полные. В полной панели установлены дополнительные приборы.

Электрические схемы Ауди 100

Набор электронных схем для популярного серийного автомобиля Audi 100 помогут автослесарю с ремонтом машины. Подробно даны общие сведения всех схем, а также устройство впрыска KE III – Jetronic.

Машина марки Audi, модель 100 стал в свои годы очень распространённым автомобилем. Её выпускали с 1982 по 1991 год включительно, и за этот промежуток времени было выпущено с конвейера примерно 1 078 443 машин (седан и универсал). Эти переднеприводные машины имели бензиновые двигатели с различным объёмом, начиная от 1,6 л и до 2,3 л, а также 2,0 л, 2,4 л и 2,5 литров турбодизель. Коробка передач также шла на выбор: автомат или механика. Преимуществам такого немецкого транспорта послужила продуманная аэродинамика кузова (коэффициент лобового сопротивления 0,30). Такие показатели Ауди 100 помогли значительно сэкономить топливо, а очень просторный салон не оставил равнодушным не одного покупателя, он и по сей день является очень вместительным и удобным даже среди новых выпущенных автомобилей.

Рис 5 – Панель с БСК и без нее.

Для установки на свою ауди 100 с4 с двигателем 2.6 я решил поставить полную панель с БК и БСК.

Собираем все, что нам понадобиться.

Начнем с того, что едем на разбор и подбираем подходящую панель приборов.

К панели приборов следует закупить следующие вещи:

  1. Два черных разъема для подключения бортового компьютера БК (10 контактный), для бортовой системы контроля БСК(14 контактный).

Рис 6 — Разъемы для подключения БК и БСК.

  1. Правую половинку стрекозы (там, где дворники), с кнопками управления.

Рис 7 — Правая половина стрекозы с кнопками управления БК.

На этом этапе остановимся, чуть поподробнее. Вам необходимо купить переключатель именно от A100, так как подрулевые переключатели от A100 и A6 отличаются.

Если вам все-таки не удалось купить или вы уже купили переключатель от A6, то вам поможет опыт gRenaDer по комбинированию двух вышеупомянутых переключателей.

Имеются 2 подрулевых переключателя, Верхний от А100, а нижний от А6.

Как мы видим, диаметры даже визуально отличаются, но это пол беды, разъемы контактов не подходят:

    1. физически.
    2. логически (распиновка в другой последовательности) и т.п.

Выход сложился следующим образом, взял правую часть подрулевого от А6 и выбил штифт.

и у А100.

получилось:

Поменял местами рукоятку соответственно с контактной группой БК. Далее собрал подрулевые, и все получилось: и крепление на рулевом валу, и контакты.

  1. Если решите подключать к БСК контроль ламп, то понадобится 301 реле.

Рис 8 – Реле контроля ламп.

Приступим к выполнению подготовительных работ.

Будем работать по следующей схеме.

Рис 9 – Схема подключения панели а6 на ауди 100 с4.

Подходящего разъема который одевается на стрекозу я не нашел, поэтому пришлось провода подпаять. Соединяем черный 10 контактный разъем БК с переключателем дворников по номерам контактов 3-1, 1-2, 4-3, 2-4.

Рис 10 – Подпаянные провода к стрекозе.

5 контакт с 10 контактного черного разъема БК придется притянуть в блок управления двигателем, который находится под ковриком в ногах у пассажира. Как добраться до блока управления двигателем можете узнать, воспользовавшись следующим фото отчетом.

Вот и добрались до блока управления. Прежде чем снимать разъемы с блока управления двигателем, не забудьте скинуть клемму с аккумулятора.

Рис 11 – Блок управления двигателем ауди с 4 2.6.

От блока управления до панели приборов нам нужно будет бросить 2 провода. Отмеряем длину и кидаем провода, не забыв сделать бирки, для того чтобы не перепутать провода когда будем сажать их на разъем. Я бирки делал из изоленты, просто и быстро. Первый провод со стороны приборной панели садим на 5 клемму БК, а на блоке управления на В8. Это будет тот сигнальный провод, по которому БК будет высчитывать все показатели.

Рис 12 – Разъемы блока управления.

Так как у меня двигатель 2.6 поэтому уверенно могу сказать, что нужно цеплять на В8, для остальных двигателей у меня нет 100% уверенности, так как я этого не проверял, но не смотря на это я думаю, что можно доверять следующей схеме.

Рис 13 – Клеммы БК для других двигателей.

Спасибо vkhab добавилась проверенная информация по подключению БК к A6 c4 2.5 tdi — это клемма 49 (черный с синей полосой).

Срезаем с нужного провода изоляцию и припаиваем к нему наш провод, место стыка хорошо изолируем.

Второй провод от панели приборов до блока управления это будет диагностический канал, скажу также, что для двигателя 2.6 это будет В6. Не подсоединив этот провод, мы потом не сможем соединить панель приборов с компьютером и с помощью программы VAG COM сделать определенные настройки.

Есть альтернативный вариант поиска нужного провода, в котором не придется добираться до блока управления. Потребуется лишь открыть пластик, справа у ног пассажира и в красной колодке найти необходимый провод для показаний расчета расхода топлива.

Для примера смотрите на фото ниже, там наглядно показано для ACE.

Известные цвета проводов для других двигателей.

  • ABK — белый провод в красной фишке в ногах пассажира.
  • AAD — белый провод в красной фишке в ногах пассажира.
  • AAR — жёлтый провод в красной фишке в ногах пассажира.
  • ACE — сине-чёрный провод в красной фишке в ногах пассажира.
  • AAH — синий с черной полоской провод в красной фишке в ногах пассажира.

Спасибо Dima Melek за помощь в предоставление информации. Если вам известны цвета проводов для других двигателей, которые являются 100% рабочими, пишите будем очень признательны.

Смотрите далее:

Инструкция по монтажу и замене панели

Вид со снятым рулем

Демонтаж старой и установка новой панели в Ауди 100 кузов 45 и других автомобилей этой марки производится по схожему принципу:

  1. Демонтируйте руль (подденьте значок Ауди и открутите трубчатым ключом центральную гайку).
  2. Выверните шестигранником еще один болт. Разберите рулевую колонку.
  3. Снимите панель приборов.

Очень популярной является установка панели от Ауди А6 С4 на 100 модель. В этом случае вам потребуются дополнительные разъемы для подключения проводов. А также новая, желательно именно от 100 модели, правая половинка от «стрекозы».

Основным правилом при установке новой панели является использование максимального количества заводских деталей. В этом случае вы избежите проблем как с установкой, так и работой устройства.

Возможные неисправности и способы их устранения

В первую очередь, проблемы со щитком возникают из-за неисправностей проводки. При отказе работы каких-то индикаторов следует проверить все контакты. При необходимости провода можно достаточно просто заменить.

Иногда владельцы машин принимают за неправильную работу щитка нарушения в работе двигателя и других устройств. Если индикатор горит, но с подключенной к нему деталью все на первый взгляд нормально, вам стоит проконсультироваться у специалиста.

Индикаторы уровня топлива или температуры могут показывать неправильную информацию из-за нарушения в работе датчиков. В этом случае Ауди А6 С5 будет заключаться в их замене.

Торпеды таких машин, как Ауди 100 С4 или Ауди 200, да и в целом продукции данной марки, достаточно надежны и обычно проблем с ними не возникает. Замена обычно производится в целях эстетического улучшения салоне автомобиля.

В видео ниже вы увидите, как проверить датчик уровня охлаждающей жидкости (автор ролика — ТВ Обзоры).

Особенности электрооборудования

Автомобили с электронным зажиганием эксплуатировались и в нашей стране. А вот машины с автоматическими коробками передач (АКПП) были в диковинку:

  1. комплектации с АКПП существенно увеличивали количество электронных компонентов автомобиля. Добавлялись электронные блоки управления режимами работы АКПП, датчики, новая проводка;
  2. обслуживать своими руками автомобили в такой комплектации было невозможно – только на специализированных СТО.

Проводка

Для отечественных автовладельцев проводка Ауди 100 не представляла особых тайн и загадок. Основные параметры электрооборудования были аналогичны схемам, применявшимся в отечественном автомобилестроении.

  1. бортовое напряжение в системе электрооборудования автомобиля 12 В;
  2. проводка однопроводная, провода подают «+» на приборы и механизмы;
  3. роль второго провода выполняет металлический кузов («масса»);
  4. отрицательные выводы потребителей электроэнергии соединены на «массу»;
  5. основные цепи питания защищены плавкими предохранителями.

Функции комфорта

Новинкой для отечественного рынка легковых автомобилей было наличие функций контроля:

  1. центрального замка;
  2. иммобилайзера;
  3. электростеклоподъемников;
  4. омывателей фар головного света;
  5. климат-контроля и т.п.

Совет: Хотя эти системы были достаточно надежными, все же возникали ситуации, требовавшие вмешательства мастера или опытного владельца. Разбирать устройства можно только в отключенном от сети состоянии.

А электрических схем для осуществления ремонтно-восстановительных работ, также как и учебных видео материалов не было, поскольку:

  1. большая часть автомобилей Ауди 100 попадали в нашу страну неофициально (пригонялись из Европы), поскольку цена авто в таком случае была доступной;
  2. сервисные центры, чьи специалисты прошли обучение у автопроизводителя, появились гораздо позже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
