Строение дисковых тормозов

Это совершенно новый виток в эволюции тормозной системы. Как я уже упомянул, их устанавливали на самолеты и тяжелые грузовики (автопоезда). Где есть большие веса и большие скорости.

Строение таково (поясню просто, без углубления):

Специальный тонкий диск, крепится на ось автомобиля, это могут быть как передние колеса, так и задние. Обычно сверху или сбоку на него крепится специальный узел – тормозной суппорт. У него есть также поршень и две колодки. Когда вы нажимаете на педаль тормоза, то поршень выдвигается сжимая колодки. Как вы, наверное, уже догадались, между колодками находится тормозной диск.

Эта система более производительная – все потому что, пятно контакта параллельное, а не как у барабанных тормозов полукруглое. Благодаря такому строению, прижатие колодок к диску очень плотное – что позволяет тормозить намного эффективнее на больших скоростях.

Конечно, обычные дисковые тормоза также греются (но уже при больших скоростях), но сейчас на рынок вышли вентилируемые и перфорированные варианты, у них тормозной путь еще больше сократился.

Так что сейчас безопаснее, надежнее, выгоднее и что немаловажно эстетичнее? Разберем все плюсы и минусы

Принцип действия барабанных тормозов установленных на полуприцепах с осями BPW.

На ступице закреплён тормозной барабан, колодки устанавливаются на кронштейны через разводные эксцентрики, к колодкам приклепаны фрикционные накладки. Верхние части колодок соединены пружиной, которая растягивается при нажатии на педаль тормоза и сжимается при падении давления в тормозной системе. При подаче воздуха двигается тормозной шток, приводящий в действие тормозной вал, через регулирующее устройство подвода колодок «трещетка». Тормозные колодки прижимаются к тормозному барабану, который через ступицы связан с колёсным диском.

У барабанного тормоза имеются свои преимущества и недостатки. Начнём с достоинств:

• Барабанный тормоз хорошо защищен от попадания влаги и пыли, колодки меньше изнашиваются на запылённой или грязной дороге. Ресурс колодок выше, чем у колодок дискового тормоза, это делает его более надёжным, долговечным и лучше приспособленным для плохих дорожных условий.
• Так же он требует меньше внимания водителя в процессе эксплуатации автопоезда.

К минусам барабанных тормозов можно отнести их более трудоемкий и долговременный процесс технического обслуживания, так как доступ к тормозным колодкам затруднён тормозным барабаном.

На грузовой автотранспорт дисковые тормоза массово стали устанавливать только в годах прошлого века. Изначально они предлагались в качестве опции и обладали многочисленными «детскими болячками», что отталкивало от них потенциальных покупателей. К настоящему моменту времени развитие технологий и производства сделали дисковые тормоза на полуприцепах надёжными, что привело их к широкому применению.

Чем отличаются дисковые тормоза от барабанных

Между дисковыми и барабанными тормозами – большая конструктивная разница. Общее у них только одно – торможение трущимися колодками и вращающуюся поверхность. Если во втором варианте колодки расположены внутри барабана и прижимаются к нему изнутри, то в первом колодки охватывают специальный диск. В этом главное отличие дисковых и барабанных тормозов.

Поэтому можно считать, что принцип работы тормозных систем одинаков, но устроены они по-разному. Соответственно, и преимущества с недостатками у них будут разными.

Дисковые тормоза известны также давно, они использовались еще на советских Жигулях. Но сначала они имели довольно сложную конструкцию. Их ставили на передние колёса, где они эффективнее. Так как на каждом колесе расположено две тормозных колодки, то для прижатия к диску каждой из них служил собственный гидроцилиндр. Сейчас на обычных бюджетных автомобилях используется один гидроцилиндр на каждое колесо – это сильно упростило конструкцию.

Устройство дисковых тормозов гораздо проще. Их просто разобрать, там мало деталей. А вот вскрыть барабан само по себе может быть проблемой – со временем крышка может прикипать. Да и деталей там больше, а устройство хитроумнее. В современных вариантах неспециалист может и не понять, как его разобрать и потом правильно собрать.

Еще одно большое отличие дисковой системы – хорошая вентиляция. При торможении на большой скорости – больше 100 км/ч, барабанный вариант в силу закрытой конструкции испытывает сильный перегрев. Дисковые тормоза открыты всем ветрам и хорошо охлаждаются воздухом

А ведь сейчас скорость 100-120 км/ч – это норма, и хорошее охлаждение очень важно. Тормозные диски, к тому же, стали применять вентилируемые, что еще улучшило характеристики, да и подшипники ступицы не перегреваются

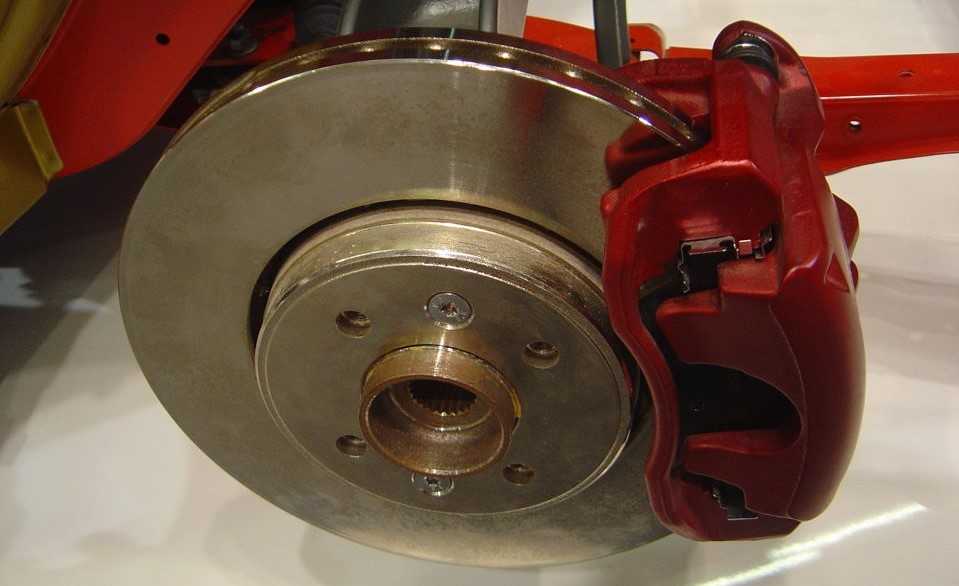

Дисковые тормоза автомобиля

Так какие лучше и какие у них недостатки?

По сравнению с дисковым вариантом, у барабанного преимуществ не так уж и много:

1. Закрытая конструкция исключает попадание грязи между элементами трения, из-за чего служат они дольше.
2. Барабан — массивный элемент, поэтому он «не боится» резких перепадов температуры.
3. В барабанных механизмах легче организовать механическую блокировку колес (стояночный тормоз). Для этого достаточно  установить дополнительный рычаг, перемещение которого обеспечит разведение колодок и удержание их.
4. Большая площадь контакта накладок с диском (за счет увеличенных габаритных размеров) обеспечивает высокое тормозное усилие.

Что касается недостатков, то их у барабанных тормозов тоже немало, причем многие из них переплетаются с достоинствами:

• из-за закрытой конструкции продукты износа рабочих поверхностей не отводятся и попадают между трущимися поверхностями, снижая силу трения;
• трение сопровождается сильным нагревом, который в барабанном механизме в недостаточной мере отводится. Из-за этого барабан расширяется (поскольку он металлический), и для создания должного прижима водитель  дожимает тормозную педаль, иначе эффективность торможения снизится;
• неравномерный износ колодок. Поршни не способны равномерно прижать их, поэтому контактируют они с барабаном не всей площадью;
• ряд составных элементов находится в закрытом пространстве, поэтому при разрушении отколовшимся частям деваться некуда. Они могут попасть между колодками и барабаном, что приведет к блокировке механизма.

Видео: Тормоза дисковые и барабанные: плюсы и минусы

https://youtube.com/watch?v=ijzuAvk1KiU

Положительные качества  дисковых тормозов:

1. Высокая эффективность (на 20% выше, чем у барабанных). И здесь свою роль тоже играет тепловое расширение. Диск от нагрева расширяется, что увеличивает силы трения без дополнительного воздействия на колодки.
2. Открытая конструкция  хорошо вентилируемая, обеспечивает отвод тепла.
3. Продукты износа удаляются и не попадают на трущиеся поверхности, добавляют эффективность работе механизма.
4. Попадающая на диск влага тоже удаляется с поверхности.
5. Колодки прижимаются к диску всей рабочей поверхностью.

Но и без недостатков тоже не обошлось. У дисковых тормозов они такие:

• диск чувствителен к резким перепадам температуры. Интенсивное торможение с последующим заездом в лужу становится причиной коробления (нарушения геометрии рабочих поверхностей);
• износ колодок и дисков  становится причиной частого проведения технического обслуживания с заменой расходников;
• сложность использования дисковых механизмов для организации стояночного тормоза;
• грязь, попадая на рабочие поверхности, обеспечивает  интенсивный износ.

Если рассматривать компоновки механизмов на авто, то комбинированная является пока самой оптимальной. Дисковые обладают высокой эффективностью, а барабанные не требуют частого обслуживания. Поэтому такую компоновку используют очень многие производители для автомобилей бюджетной и средней ценовой категории. Но  барабанные механизмы постепенно вытесняются дисковыми.

Дисковые тормоза

Дисковые тормоза на легковых автомобилях появились, когда стали заметно расти мощности их моторов и скорости. Первым европейским автомобилем с дисковыми тормозами на обеих осях стал спортивный Jaguar C-Type 1953 года. В США первопроходцем был Studebaker Avanti 1962 года. С тех пор диски и вытесняют барабаны (но никак не вытеснят).

Достоинства дисковых тормозов

1. Легкость и компактность.
2. Равномерное прилегание колодок к дискам и, как следствие, большая эффективность.
3. Отличная охлаждаемость.
4. Способность к самоочистке.
5. Простота диагностики, обслуживания и замены.
6. Возможность точной регулировки.
7. Возможность применения многопоршневых суппортов, использования перфорации, разнообразных грязе-и газоотводящих канавок, насечек.

Детали дискового тормоза.

Недостатки дисковых тормозов

1. Подверженность всевозможным загрязнениям, коррозии.
2. Возможность деформации, растрескивания при попадании холодной воды на раскаленную рабочую поверхность.
3. Значительное выделение тепла при работе.
4. Сложность совмещения со стояночным тормозом. Решается применением электрического включения/выключения стояночного тормоза, например.
5. Склонность к примерзанию колодок к дискам на задней оси при использовании стояночного тормоза. И это еще одна из причин того, что на многих легковых машинах стояли (и стоят до сих пор) барабанные тормоза на задней оси при дисковых на передней.

Логичен вопрос: может, совместить в одной конструкции достоинства и дисковых, и барабанных тормозов, избавившись заодно от их недостатков? Разумеется, инженеры пытались сделать это. Дисковые тормоза, помещенные в барабаны, предлагала в качестве опционального оборудования компания Chrysler в 1949–1954 годах. Audi ставила гибридные тормозные механизмы на серийные модели V8 и 200 в конце 1980-х — начале 1990-х. За характерный внешний вид эти тормоза получили прозвище UFO (НЛО), и их откровенно ненавидят фанаты марки за сложность и слишком высокую стоимость. Фактически попытки создания тормозных гибридов провалились, так как все известные конструкции скорее объединяли недостатки того и иного типа тормозных систем, нежели достоинства.

Тормоза Audi типа UFO (НЛО).

Если разобраться, при повседневной эксплуатации и обычных, «гражданских» режимах езды барабанные тормоза практически не уступают дисковым, и сочетание барабанных тормозов на задней оси с дисковыми тормозами на передней является оптимальным для семейного автомобиля.

Дисковые тормоза лучше подходят мощным и быстрым автомобилям — из-за большей эффективности при максимальных нагрузках. И конечно, дисковые тормоза еще и выглядят красиво по сравнению с невзрачными барабанами. Именно это и является основной причиной многочисленных просьб поставить их на модную Аркану, а вовсе не эксплуатационные характеристики: такие же тормоза, стоящие на Дастерах и Каптюрах, всех устраивают.

Типы тормозных механизмов и особенности конструкции

На легковых авто распространён только один тип привода – гидравлический, рабочих механизмов – два типа:

• барабанные;
• дисковые.

От первого типа постепенно отказываются в пользу второго ввиду определенных особенностей. На автомобилях может быть разная компоновка исполнительных механизмов: только дисковые (встречается все чаще), все барабанные (остались только на грузовых авто), комбинированная (на передней оси – дисковые, сзади – барабанные).

Барабанный тип

Состоит вся конструкция из подвижных и неподвижных элементов. Основным из подвижных является барабан, выполненный в виде чаши. Он установлен на оси (через подшипники), что обеспечивает легкость вращения. К нему крепится колесо, при движении оба они крутятся с одной скоростью.

Неподвижной частью выступает щит, зафиксированный на ступице. К этому щиту прикручены гидравлический цилиндр с поршнями и опора колодок.

Тормозные колодки изготовлены в виде полумесяцев. Для увеличения сил трения на внешней стороне их закреплены фрикционные накладки.

Вершинами колодки упираются в поршни цилиндра и опоры. В таком положении они фиксируются стяжными пружинками и прижимами. Поверх этих колодок располагается барабан.

Функционирует такой механизм просто: при нажатии на тормозную педаль рабочая жидкость под давлением поступает в цилиндр механизма. Создаваемое давление выталкивает поршни из цилиндра. Поскольку на них опираются вершины колодок, то перемещение поршней сопровождается их расхождением. Из-за этого колодки накладками прижимаются к внутренней рабочей поверхности чаши, и между ними возникает трение, которое замедляет скорость вращения барабана вместе с колесом. После отпускания педали давление в цилиндре падает и пружины стягивают колодки в исходную позицию. Происходит растормаживание колеса.

Видео: Барабанные или дисковые тормоза. Что лучше? Просто о сложном

Дисковые тормоза

В дисковых механизмах применяется иная конструкция. У нее основным рабочим элементом выступает диск, установленный на ступице. Тормозные колодки (в виде пластин) с фрикционными накладками располагаются по бокам диска.

Поверх этого установлен суппорт с рабочим цилиндром. На некоторых авто использовался суппорт с двумя поршнями, каждый из которых воздействовал на колодку.

Но чаще применяется однопоршневая конструкция суппорта, но при этом для обеспечения прижима обеих колодок его сделали подвижным.

Работает этот механизм так: при возникновении давления поршень выходит и прижимает к боковой рабочей поверхности диска одну колодку. При этом возникает противодействующее усилие, из-за которого суппорт смещается на направляющих и начинает корпусом прижимать вторую колодку. За счет этого перемещения достигается равномерное распределение усилия прижима.

Как видно, оба механизма используют разные способы получения трения, в первом случае для срабатывания механизма нужно колодки развести, а во втором – прижать.

Устройство барабанных тормозов

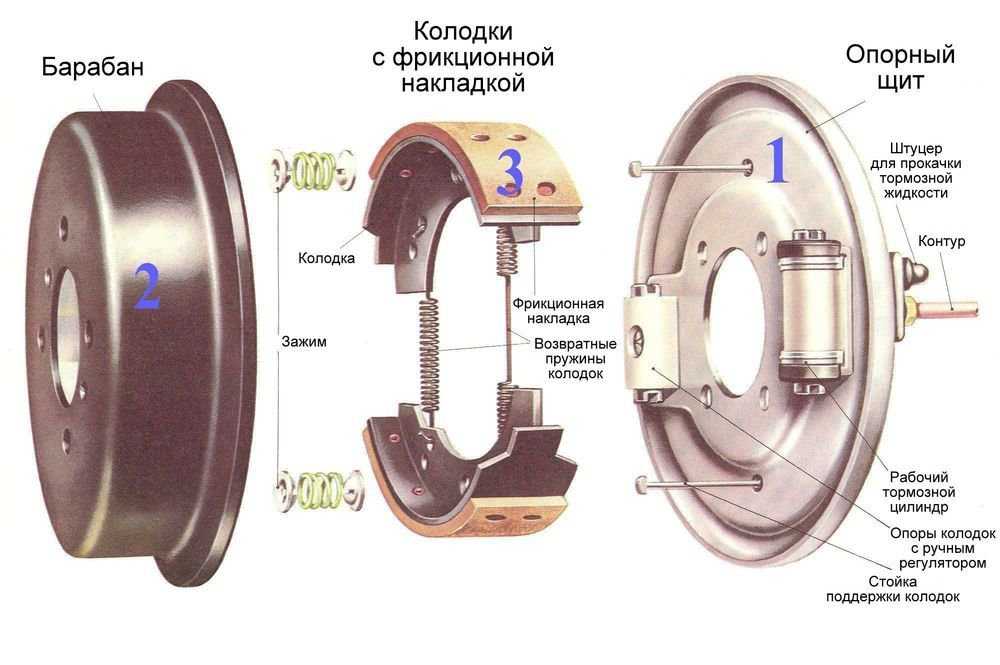

Детальное устройство барабанного тормоза. 1,3 — неподвижные части; 2 — вращающаяся часть

Конструктивно в барабанные тормоза входят следующие элементы:

• барабан, устанавливаемый на ступицу колеса;
• тормозные колодки, на рабочую поверхность которых крепятся фрикционные накладки;
• рабочий тормозной цилиндр с поршнями, уплотнительными манжетами и штуцером для прокачки;
• возвратные (стяжные) пружины, крепящиеся к колодкам и фиксирующие их в неактивированном положении;
• тормозной щит, устанавливаемый на ступицу или балку моста;
• стойка поддержки тормозных колодок;
• нижняя опора колодок (с регулятором);
• механизм стояночного тормоза.

Помимо барабанных тормозов с одним цилиндром существуют системы с двумя цилиндрами, эффективность которых будет значительно лучше, чем в первом варианте. В этом случае вместо нижней опоры устанавливается второй тормозной цилиндр, за счет чего увеличивается площадь соприкосновения барабана и колодки.

Что лучше, основные плюсы и минусы

Ну что начнем, пожалуй, с барабанных вариантов.

Плюсы

• Как ни странно, но их дешевле производить. Уж не знаю почему, но многие производители на этом банально экономят.
• Ресурс у них намного увеличен. Могут свободно ходить по 120 – 170 000 километров, конечно, все зависит от манеры езды.
• Большие интервалы замены, меньше тратим денег на заднюю ось.

Как бы все, вот так вот мало плюсов, зато минусов предостаточно.

Минусы

• Плохое пятно контакта. Хуже торможение.
• Быстрее нагреваются при больших скоростях, ведь строение закрытое — эффективность торможения падает.
• Часто загрязняются внутри. Пыль, грязь, фракции от износа колодок оседают внутри, что еще больше ухудшает тормозные свойства.
• Ну и последнее – сложное обслуживание. Наверное, не многие могут разобрать задние барабаны, со временем они «прикипают», нужны специальные съемники.

Что теперь к дисковым вариантам.

Положительные моменты

• Эффективность торможения намного выше, чем у конкурента.
• Низкий нагрев (по сравнению с конкурентом), особенно у вентилируемых и перфорированных вариантах. Они постоянно обдуваются набегающим воздухом.
• Эффективная очистка. Даже если на них попадет грязь, масло, продукты износа тормозных накладок, то это все быстро удалиться.
• Легко заменить. Практически каждый, сам, может поменять – как мне кажется ничего сложного.

Отрицательные моменты:

• Высокий износ колодок. Даже дорогие варианты, ходят по 30 000 максимум, сзади по 40 000 потому как нагрузка на них ниже.
• Износ дисков. Диски также изнашиваются относительно быстро, уже при 70 – 80 000 требуется замена.
• Из-за частых интервалов, такие тормоза обходятся дороже с экономической точки зрения.
• Летом могут скрипеть, от нагрева дисков и колодок, особенно на невентилируемых вариантах, с неоригинальными колодками (тупо Китай).

Что и говорить, сейчас на переднюю ось устанавливаются только дисковые тормоза – из-за их эффективности. Барабанные, устанавливаются только на заднюю ось и то не везде! Например, в Европе сейчас дисковые ставят и спереди и сзади.

Барабанные тип, может сейчас может работать только на задней оси, все же она менее нагруженная, да и на автомобилях с небольшой массой, то есть это «A» и «B» класс, иногда ставят на внедорожники и кроссоверы, например наши УАЗ и Renault Duster. Такая установка обусловлена стремлением производителя в первую очередь сэкономить, а также увеличить срок службы задних тормозов, что владельцу в принципе экономит денежку.

В конечном итоге, с ростом мощности моторов, увеличением скоростей, барабанные типы уйдут в прошлое. Потому как сейчас даже на бюджетный «B» класс устанавливают моторы около 130 л.с., которые разгоняют ваш авто, до приличных скоростей — с которыми барабанные типы уже не справляются.

Сейчас небольшое видео, смотрим.

А теперь голосование, что ты считаешь лучше барабанные или дисковые тормоза?

НА этом все, читайте наш АВТОБЛОГ.

Дисковые тормоза

Более совершенные тормоза были запатентованы Фредериком Уильямом Ланчестером в 1902-м – тогда же, когда Луи Рено запатентовал «барабаны». Хотя это была превосходная конструкция, потребовалось полвека, прежде чем технологи смогли успешно произвести необходимые детали.

В 1953 году Jaguar – небольшая компания в то время – разработала первые надежные дисковые тормоза с суппортом для своего гоночного C-Type. Они вошли с ним в гонку «24 часа Ле-Мана» в 1953-м и заняли первое место. Позже в том же году 100S Austin-Healey станет первым серийным автомобилем, проданным со всеми дисковыми тормозами.

Хотя дисковые альтернативы основаны на тех же основных принципах замедления транспортного средства (трение и нагрев), их конструкция и метод работы отличается. Вместо заключения главных компонентов в круглый металлический корпус в них используется тонкий ротор и суппорт для задержки колеса. Внутри последнего находятся тормозные колодки, располагающиеся с каждой стороны ротора и сжимающиеся при нажиме на соответствующую педаль. Опять-таки, для преобразования энергии используется специальная жидкая среда – тормозная жидкость.

Но в отличие от барабанных конструкций, позволяющих теплу накапливаться внутри барабана при резком торможении, ротор дисковых тормозов полностью открыт для внешнего воздуха. Это способствует его постоянному охлаждению, что существенно снижает тенденцию к перегреву или выцветанию.

Неудивительно, что слабые места барабанных установок и сильные стороны дисковых были первоначально продемонстрированы в условиях гонок. Пилоты, работающие с дисковыми системами торможения, могли входить в крутые повороты в последнюю секунду и применять значительное тормозное усилие без риска перегреть элементы. По прошествии времени эта технология, как и многие другие передовые достижения в автомобилестроении, проникла в обычные автомобили, которыми управляют простые обыватели на дорогах общего пользования.

Разница между тормозами

Целый ряд автолюбителей интересуются, какие же тормоза лучше для машины – дисковые или барабанные. Хотя системы были созданы примерно в одно и то же время, они поочерёдно вытесняли друг друга.

Сначала разница в эффективности работы тормоза привела к тому, что дисковые оказались менее полезными, нежели барабанные. Но во многом это связано с отсутствием подходящих материалов.

Затем появляющиеся отличия начали действовать в пользу дисков, вытесняя уже устоявшиеся на то время барабанные тормоза. В настоящее время в приоритете оказались именно дисковые узлы. Хотя нельзя исключать и того, что когда-то ситуация снова поменяется.

Достоинства дисковых узлов

Конструктивная разница, актуальная между дисковыми и барабанными тормозами, уже была внимательно рассмотрена. Теперь следует поговорить о достоинствах каждого из представленных вариантов.

Ключевые преимущества дисковых систем связаны с особенностями расположения тормозных накладок и условиями эксплуатации.

За счёт встречных тепловых потоков материалы равномерно расширяются от нагрева и так же равномерно прижимаются накладки
Контакт с окружающей средой даёт неоспоримое преимущество в виде эффективного теплообмена.
Конструктивные особенности дисков и их теплообменные характеристики позволяют акцентировать внимание на таком важном достоинстве как более качественное охлаждение. Для дисковых узлов перегрев менее характерен, чем в случае с барабанами.
Изменения в зазорах между рабочими поверхностями при торможении объясняются симметричными воздействиями
От этого зазоры способны саморегулироваться

У барабанных воздействия являются асимметричными, а потому здесь возникает необходимость в периодической регулировке зазоров.
В дисковых узлах не происходит накапливание продуктов трения. Эти механические частицы считаются очень опасными, поскольку ускоряют износ и нарушают плотность прилегания.

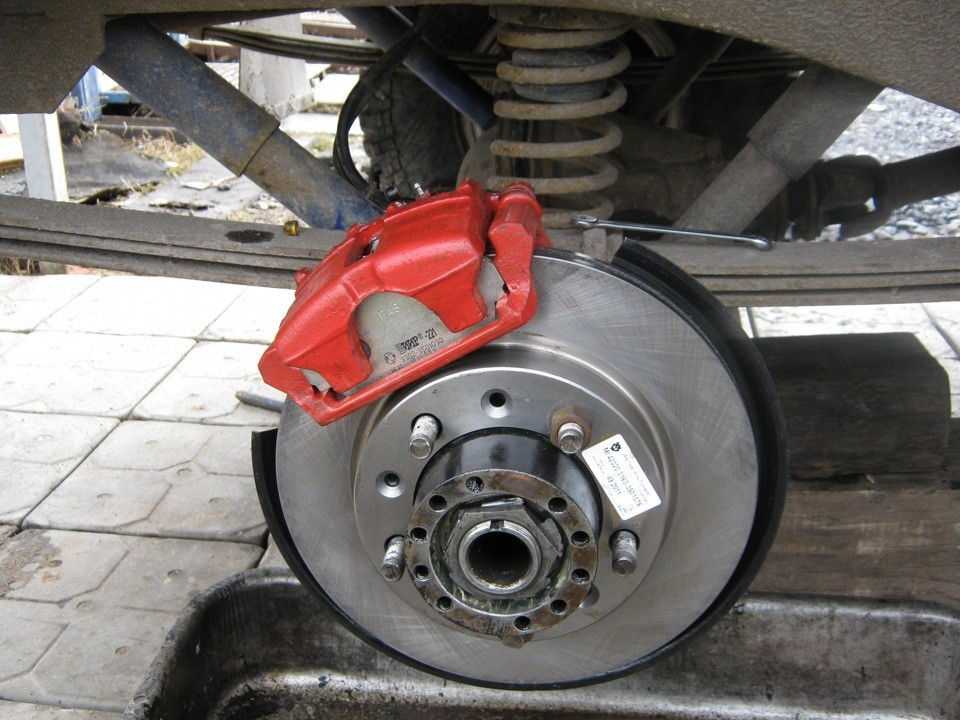

Дисковый тормоз на автомобиле УАЗ

Современные узлы торможения оснащаются гидравлическими и механическими системами. А за последние годы активно внедряются электронные разработки, наиболее ярким примером среди которых считается ABS, то есть антиблокировочная система.

Учитывая конструктивные особенности, именно дисковые тормозные механизмы значительно лучше адаптированы под установку электроники. Барабанные в этом компоненте существенно уступают.

Преимущества барабанных тормозов

Здесь же основные достоинства формируются на основании того, что пара трения изолируется от пагубного воздействия со стороны внешней окружающей среды.

Вряд ли стоит спорить о том, что эффективность процесса торможения выше у дисковых узлов. А вот стоимость обслуживания заставляет владельцев машин с дисковыми тормозами завидовать водителям авто с барабанными механизмами.

Принимая во внимание практичность обеих тормозных механизмов, поставить знак равенства между ними нельзя, поскольку определённое преимущество именно на стороне дисковых тормозов. Но и барабанам есть несколько козырей в виде следующих преимуществ:

Но и барабанам есть несколько козырей в виде следующих преимуществ:

• Когда дисковые тормоза интенсивно тормозят и попадают в воду, за счёт открытости конструкции есть вероятность деформации тормозного диска и появления термических повреждений. В итоге узел постепенно разрушается. Для барабанов такая проблема не является актуальной.
• Между дисками есть зазоры, куда могут попадать различные частицы с абразивными свойствами. В основном это касается песка, грязи и пыли. Это ведёт к активному износу тормозных накладок. У барабанных износ не столь интенсивный, и имеется защита от абразивных компонентов.
• Ремонт и обслуживание барабанных узлов требует меньше сил и денег. А это для многих автомобилистов весомый аргумент.

Сугубо по показателям эффективности торможения с небольшим отрывом выигрывают дисковые системы. При этом нельзя сказать, что барабаны значительно хуже. У них имеются собственные козыри.

Если дорогие иномарки комплектуются всегда дисковыми узлами на всех колёсах, то для более бюджетной категории практикуется принцип комбинирования. Это отличное решение, позволяющее снижать себестоимость машины, не жертвуя качеством работы тормозных систем. В итоге на многих автомобилях можно встретить ситуации, когда сзади стоят барабанные узлы, а впереди располагаются диски.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

• биение дисков при торможении;
• механические повреждения;
• увеличение тормозного пути;
• снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на .

Как работает тормозная система автомобиля?

Вначале немного теории. Тормозная система необходима в любом транспортном средстве для изменения скорости движения машины, совершения маневров исходя из ситуации на дороге, остановки.

Несмотря на обилие марок, которые предлагает потребителям современное автомобилестроение, принцип ее работы одинаковый для всех. Она состоит из:

• педали;
• главного тормозного цилиндра;
• соединительной арматуры (трубок);
• рабочих цилиндров, расположенных на обеих осях машины;
• усилителя.

Водитель, нажимая на педаль в салоне, через поршень главного цилиндра оказывает давление на тормозную жидкость, которая поступает в систему. Она воздействует на рабочие цилиндры, которые приводят в действие устройства торможения.

При отпущенной педали происходит обратная работа: «тормозуха», как ее называют водители, возвращается в главный цилиндр и бачок, а колеса становятся свободными.

Механизмы торможения

Они подразделяются на два вида: барабанного типа и дисковые. Первый тип изобрел знаменитый француз Луи Рено, основатель марки Renault, в 1902 году. В этом же году Уильям Ланчестер с берегов Британии запатентовал дисковую систему. Она не пользовалась популярностью по причине ужасного скрипа, который издавали медные колодки при контакте с диском.

Дисковый вариант в современном обличии появился значительно позже: в 1953 году их установила на «Ягуар» фирма British Girling.

Барабанные тормоза. Состоят из самого барабана, металлической чаши, закрепленной на ступице, одного или двух цилиндров, пружин, колодок. При нажатии на педаль, последние расходятся, прижимаются к округлой поверхности барабана, вращающегося вместе с колесом, происходит торможение.

Вся нагрузка от трения двух компонентов системы приходится на фрикционные накладки, которые приклеены или приклепаны к металлическому корпусу колодок.

Такие механизмы в современном автомобилестроении считаются менее эффективными, поэтому сейчас они устанавливаются в основном на коммерческом транспорте, на задних колесах некоторых марок легковых автомобилей. Много раз обсуждали этот момент у нас на форуме по лада Веста.

Дисковые тормоза

Система состоит из идеально гладкого чугунного диска, расположенного на ступице, суппорта, в котором стоят две колодки, одного или двух рабочих цилиндров. Сам суппорт прикреплен непосредственно к подвеске авто.

При торможении устройство приводит в движение гидравлика, которая и обеспечивает тесный контакт фрикционных накладок колодок и диска.

В чем преимущество дисковой системы?

Объясним, почему производители современных автомобилей предпочитают такие устройства:

1. Более стабильное торможение. Площадь контактируемого пятна в барабанном виде больше, чем в дисковом. Однако поршни не в состоянии равномерно прижать колодки, что сказывается на качестве процесса. Колодки в системе с диском прижимают его с обеих сторон, обеспечивая оперативную остановку колеса.
2. Дисковые тормоза меньше по размеру и по весу. Температурный режим их работы значительно ниже. В этом «виноваты» вентиляционные отверстия в диске, небольшие размеры участка соприкосновения деталей. В результате они меньше перегреваются, делая торможение более эффективным.
3. Фрикционные накладки расположены внутри барабанного устройства. Вся пыль от трения попадает на контактируемую поверхность, что также мешает качественному замедлению автомобиля.
4. Дисковые тормоза удобны: их проще обслуживать.

Современная промышленность выпускает диски обычного вида и вентилируемые. Последние обеспечивают обдув воздухом через отверстия, что позволяет снизить рабочую температуру. Они шире обычных по толщине, стоят дороже, но имеют больший эксплуатационный ресурс.

Разобравшись с принципом работы системы, перейдем к основной теме обзора.

Устройство и принцип работы барабанных тормозов

Принцип работы очень прост – в закрытом барабане расположены две колодки, которые могут раздвигаться и путём трения об обод барабана обеспечивать торможение. В обычном состоянии они сведены к центру пружинами и разводятся при торможении или от ручника.

Эта конструкция появилась довольно давно, она использовалась еще на старых советских «Москвичах» и «Волгах», так как устроены барабанные тормоза в принципе очень просто.

С тех пор конструкция их принципиально изменилась мало, разве что несколько усовершенствовалась. Если раньше для привода колодок использовался тросик, то теперь это может быть гидравлика или электропривод. Так как работают такие барабанные тормоза длительное время без замены колодок, то они до сих пор применяются, и в комплексе с системой ABS дают вполне неплохие результаты. Специалисты Renault-Nissan довели эту конструкцию до совершенства и широко используют в своих моделях.

Барабанные тормоза автомобиля

Барабан против диска сегодня

В современном автомобильном пантеоне среди стандартного оборудования моделей средней ценовой категории, не ориентированных на трековую производительность, нередко встречаются полные 4-колесные дисковые системы. Однако для большинства новых машин применяется комбинация передних дисковых и задних барабанных тормозов. Неужели производители ставят под удар безопасность пользователей в стремлении сэкономить немного денег, ставя дисковые тормоза не везде, а лишь на пару передних колес?

Хотя ответ «да», безусловно, напрашивается правда в том, что сегодняшние дисково-барабанные схемы прекрасно подходят для большинства новых машин. Технологии обеих систем значительно улучшились со времени их повсеместного внедрения. Нынешние задние барабанные тормозные установки обеспечивают лучшую тормозную способность, чем передние дисковые системы семидесятых годов.

Те, в свою очередь, тоже развились, став поистине выдающимися с позиции эффективности торможения. Учитывая, что от 60 до 90 процентов тормозной способности транспортных средств обеспечивается за счет передних колес, очевидно, что грамотно разработанные барабанные тормоза способны справиться с большинством тормозных функций.

Принцип работы барабанных тормозов

В основе принципа работы барабанного тормоза лежит возникновение торможения автомобильного средства после нажатия воителем на соответствующую педаль. Механизм заключается в следующем:

1. Тормозные колодки разводятся, преодолевая сопротивление пружин, стягивающих их в результате давления тормозной жидкости на поршни, расположенные в тормозном цилиндре;
2. Скорость вращения барабана снижается благодаря плотному прилеганию фрикционными накладками на поверхности колодок к рабочей его области, что способствует снижению частоты вращения колес.

При наличии в тормозном механизме пары цилиндров существенно повышается его эффективность.
