Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Натяжка цепи ВАЗ 2107 занимает порядка получаса времени, однако, если этого не сделать, последствия могут быть самыми плачевными. В статье подробная инструкция с фото.

Как натянуть цепь ГРМ на ВАЗ 2107: регулировка

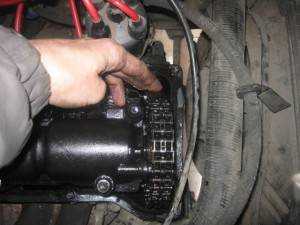

Цепь, требующая подтяжки

Подтянуть цепь на ВАЗ 2107 необходимо в следующих случаях:

• при длительной эксплуатации автомобиля,
• при появлении металлического звона в передней части мотора,
• после проведения ремонта, который предусматривал снятие цепи ГРМ ВАЗ 2107 и прочих элементов данной системы,
• перед регулировкой зазора в клапанах,
• после того как натяжитель цепи ГРМ либо ее успокоитель заменялись.

Основные причины неисправности цепи

В результате набора оборотов мотора цепь начинает дребезжать. При этом металлический звон уходит по мере снижения оборотов. Растянутая цепь ГРМ способствует постепенному смещению фазы газораспределения, что приводит к появлению сбоев в работе мотора.

Как натянуть цепь на ВАЗ 2107, должны знать все владельцы машин данной марки. Эта работа выполняется при помощи ключа на «13» и молотка. Регулировка цепи осуществляется следующим образом.

1. Разряжается натяжитель. При проведении данной процедуры башмак должен отщелкнуться. Если этого не произошло, значит, заело плунжер натяжителя цепи ГРМ. Устраняется проблема постукиванием молотком по корпусу агрегата.
2. С помощью ключа на «13» отворачивается колпачковая гайка.
3. Специальным ключом для коленвала шкив проворачивается на пару оборотов.
4. Останавливается коленвала в момент максимального сопротивления вращению. В таком положении проводится натяжение.
5. Удерживая коленчатый вал от проворачивания в обратную сторону, закручивают колпачковую гайку.
6. Проводится монтаж крышки ГБЦ.

В некоторых случаях подобная натяжка неэффективна. Опытные автомеханики знают, как подтянуть цепь ВАЗ 2107 инжектор. Для этого потребуются следующие инструменты: головки на «8» и «10», плоскогубцы и трещотка с воротком. Откручивается и демонтируется крышка клапанов, таким образом появляется доступ к звезде распредвала. Натяжение цепи проверяется вручную.

Следующий шаг заключается в проворачивании коленчатого вала ВАЗ 2107 инжектор на несколько оборотов. Данная работа проводится при включении на несколько секунд стартера либо при помощи ключа, который накидывается на храповик.

Следующий этап решения проблемы того, как натянуть цепь, заключается в проверке натяжения. Для этого рекомендуется нажать на боковую ветвь рассматриваемого механизма. Данная процедура проводится до достижения нужного результата. После этого болт натяжителя заворачивается до упора. Чтобы работы были выполнены правильно, используется специальная схема.

Автоматическая система натяжителя

Натяжитель автоматический

Некоторые автовладельцы классических ВАЗов заменяют штатный натяжитель цепи на автоматический типа «Пилот». Автоматический натяжитель после установки не нуждается в обслуживании и без вмешательства мастера обеспечивает подтягивание цепи по мере ее растяжения. К плюсам устройства «Пилот» можно отнести:

• отсутствие необходимости в подводе масляной магистрали, что исключает перетирание цепи ГРМ ВАЗ 2107 инжектор и потерю давления масла;
• отсутствие плунжерных элементов, из-за чего автоматический натяжитель цепи «Пилот» не клинит;
• шаг перемещения составляет 1 мм, что позволяет регулярно отслеживать степень натяжения;
• отсутствие изнашивания башмака;
• снижение шума мотора;
• увеличение ресурса всех узлов ГРМ;
• большой эксплуатационный срок — около 25 лет.

Натяжитель цепи «Пилот» улучшает рабочие характеристики двигателя ВАЗ 2107 инжектор за счет точного выполнения фаз клапанного газораспределения. Процесс, связанный с тем, как натянуть цепь, осуществляется вне зависимости от работы двигателя автомобиля.

Меняем натяжитель цепи на ВАЗ 2107

Очень часто случается так, что после запуска двигателя слышаться из-под капота незнакомый посторонний звук. Этот звук, конечно, может происходить, откуда угодно, но чаще всего проблема скрывается непосредственно в плохом натяжении цепи. Это может произойти по нескольким причинам: растяжение самой цепи, стирание или поломка башмака натяжителя или успокоителя, или неисправность самого натяжителя. О проблемах с последним и поведает данная статья.

Для чего осуществляется замена устройства

При продолжительной эксплуатации натяжитель цепи ВАЗ 2107 ослабевает(пружинка теряет свою упругость), что приводит к неправильной работе устройства. Это отражается негативно на работе двигателя, так как постепенно происходит смещение фаз газораспределения, что способствует повышенному разогреву и износу деталей цилиндро-поршневой группы.

Если выполнить натяжку цепи уже не представляется возможным, то возможно пора производить замену самой цепи или одного или обоих башмаков, но возможно, пришел в негодность только натяжитель цепи ВАЗ 2107 и получится обойтись только его заменой, без дорогостоящего ремонта. В материале рассмотрим вопрос о том, как заменить натяжитель цепи на автомобиле ВАЗ 2107, не затрагивая при этом башмак натяжителя.

Что потребуется для проведения работ

Чтобы заменить натяжитель на ВАЗ 2107, потребуется воспользоваться простыми инструментами:

• Рожковые ключи на «10» и на «13».
• Ключ для вращения коленвала.

Убедившись в наличии вышеперечисленных инструментов, можно приступать к проведению работ.

Сколько стоит новое изделие

Для ВАЗ 2107 подходит натяжитель от классических моделей ВАЗ, поэтому можно выбирать любой, который имеется на рынке. Средняя стоимость данного устройства составляет 600-700 рублей. Опытные водители рекомендуют отдать предпочтение устройствам Тольяттинского автомобильного завода, которые поставляются в синей упаковке. На упаковке имеется номер упаковщика, а также специальная наклейка, под которой имеется код. Если этот код отправить на номер, то поступит СМС-сообщение с подтверждением.

Важно знать! Приобретайте товар только в сертифицированных магазинах, чтобы избежать приобретения подделки. Положительные отзывы получает также устройство марки «Пилот»

Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот»

Положительные отзывы получает также устройство марки «Пилот». Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот».

Пилот

После того, как натяжитель цепи «Пилот» или штатный приобретены, можно переходить к процедуре замены. Преимуществом «Пилота» является тот факт, что это автоматический натяжитель цепи ВАЗ 2107, который самостоятельно регулирует поддерживает степень натяжения цепи на семерке.

Принцип замены изделия

Чтобы поменять изношенный натяжитель цепи на ВАЗ 2107 на новый, потребуется выполнить следующие действия:

Извлекается аккумулятор с автомобиля, чтобы обеспечить доступ к извлекаемому элементу. Устройство располагается в правой части передней части мотора. Используя ключ на «10», необходимо вывинтить 2 гайки крепления устройства. На следующем шаге руками достаем устройство из двигателя. Берем новый натяжитель, отпускаем ключем на «13» гайку-крышку, затем вжимаем торчащий плунжер в сам натяжитель до упора, и затягиваем эту же гайку. Для удобства проведения этой процедуры можно воспользоваться тисками. Это нужно сделать для облегчения установки устройства в двигатель. Устройство в заведенном виде можно установить на место, не забывая о прокладке. Прикручиваем изделие с помощью гаек крепления. Осуществляется разряжение устройства, для этого отпускаем гайку-колпачок. Плунжер при этом станет свободным и выстрелит, спровоцировав тем самым плотное прилегание башмака к цепи. Используя ключ на 36-38 или трубный ключ, необходимо проворачивать коленвал по часовой стрелки на 1,5-2 оборота. В момент, наибольшего сопротивления при вращении останавливаемся

Важно следить за тем, чтобы коленчатый вал оставался в таком положении и ни на миллиметр не сдвинулся против хода, иначе цепь провиснет. После этого потребуется осуществить плотное закручивание гайки-колпачка на «13».  В завершении заводим двигатель и слушаем

Ремонт натяжителя на автомобилях Лада обычно не проводится, поэтому в случае, когда он перестает осуществлять натяжение, требуется его замена. Более детально процесс замены рассматриваемого устройства можно посмотреть на видео выше.

Натяжка цепи на ВАЗ 2107

Верный признак того, что пришло время натянуть цепь на ВАЗ 2107 – четко различимый посторонний стук, который доносится из-под клапанной крышки спереди. Он означает, что натяжение цепи ВАЗ 2107 ослабло.Описанная ниже процедура натяжки цепи на ВАЗ 2107 выполняется и на других представителях классического семейства моделей ВАЗ. А значит, эта инструкция пригодится и тем, кто хочет знать, как натянуть цепь на ВАЗ 2106, например, или на другой модели.

Процесс

Все, что понадобится – это ключ на 13. Перед тем, как натянуть цепь ГРМ на ВАЗ 2107, нужно сначала ослабить натяжитель, который расположен в правой передней части двигателя. Он находится рядом с помпой (водяной насос), и его превосходно видно на фотографии:

Опустив эту деталь, можно приступать непосредственно к натяжению. Для этого надо повернуть приблизительно на два оборота коленчатый вал машины – это действие автоматически повлечет за собой натяжение цепи.После этого нужно закрутить ослабленный болтик до предела и завести мотор, чтобы удостовериться в том, что нужный эффект достигнут.

Если этот – самый простой – способ не сработал, то есть и еще один совет, как натянуть цепь на ВАЗ 2107 уже наверняка. Понадобятся, правда, дополнительные инструменты, ведь предстоит открутить и снять крышку клапана. Для это нужны плоскогубцы, головка на 8 и 10, а также трещотка с воротом.

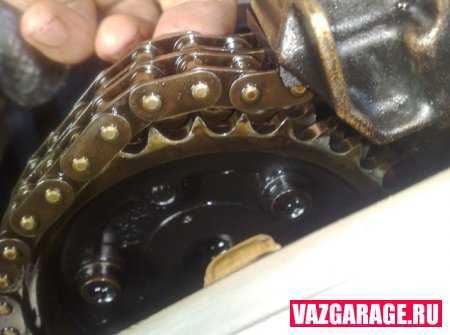

Когда снята клапанная крышка, то хорошо становится видна звезда распределительного вала. Теперь натяжение можно проверить рукой.

Здесь тоже нужно провернуть коленвал примерно на два оборота. Это можно сделать посредством ключа, который накидывается на храповик, либо включив стартер на долю секунды.После этого нажатием руки на боковую цепную ветвь проверяем натяжение. Не должно быть никакого провисания.

Возможно, результат не будет достигнут с первой попытки, и тогда придется повторить. Когда все готово, заверните до предела болт натяжения.

emex52.ru

Регулировка натяжения цепи Ваз 2107

«Как правильно натянуть цепь ВАЗ 2107» – распространенный вопрос среди начинающих владельцев вазовской «классики». Натяжение цепи регулируется болтом коленвала и специальной деталью – натяжителем цепи.

Для регулировки натяжения цепи необходим накидной ключ для гайки натяжителя цепи и специальный ключ, чтобы провернуть коленвал двигателя. Последний можно заменить накидным ключом на 36.

Регулировка натяжения начинается с ослабления гайки натяжителя цепи. При этом, если цепь была ослаблена, башмак натяжителя должен немного сдвинуться и подтянуть ее.

Если башмак неподвижен и цепь не натягивается, следует освободить плунжер натяжителя, слегка постучав молотком по гайке. Иногда это не помогает. Тогда следует снять натяжитель и восстановить его работоспособность или произвести замену детали. Эта неисправность (заедание плунжера) достаточно типична для натяжителей цепи двигателя ВАЗ. Именно поэтому желательно снимать крышку головки двигателя и проверять натяжение цепи, а не регулировать ее «вслепую».

Чтобы правильно натянуть цепь ВАЗ 2107, необходимо провернуть коленчатый вал двигателя специальным ключом по часовой стрелке на 1-1,5 оборота, остановив его в момент, когда сопротивление вращению максимально.

Важно: некоторые мастера предпочитают при регулировке натяжения цепи проворачивать коленвал стартером. Делать это не рекомендуется, так как правильного натяжения можно добиться лишь при плавном медленном вращении коленчатого вала и при остановке именно в момент наибольшего сопротивления вращению

После завершения операции остается сильно затянуть колпачковую гайку натяжителя и установить на место крышку головки двигателя.

Добро пожаловать! Порой регулировка натяжения цепи «Газо-Распределительных Механизмов» на данный момент это неотъемлемая часть автомобилей «классического» семейства. Цепь а вернее её натяжение регулируется при помощи двух вещей: с помощью болта коленвала, а так же при помощи натяжителя цепи. Когда цепь на автомобили ослабляется, появляется характерный стук в районе нахождения цепи который очень отчётливо слышен на холостых оборотах.

Примечание! Для регулировки вам понадобятся следующие инструменты: во-первых пригодится накидной ключ, а во-вторых вам понадобится специальный ключ для прокручивания болта коленчатого вала. (Если специального ключа у вас нет, то в таком случае можно воспользоваться помощью головки «на 36»)

Когда нужно регулировать цепь на ВАЗ 2101-ВАЗ 2107? 1) Если цепь ослабла и болтается. 2) Если при резком нажатие на педаль газа а так же при ее сбрасывание происходит дребезжание в двигателе.

Замена цепи ГРМ на ВАЗ 2107 своими руками

С течением времени цепь ГРМ на автомобиле ВАЗ 2107 вытягивается. Это происходит из-за того, что увеличивается шаг между звеньями. Вам необходимо в обязательном порядке следить за удлинением цепи на вашей машине седьмой серии. Опытные специалисты рекомендуют для этого уделять должное количество внимания фазам.

Так, если метка звездочки ГРМ совпала с меткой на подшипнике, и при этом метка на шкиве коленвала оказалась на десять миллиметров ниже метки расположенной на крышке двигателя, то вам следует произвести замену цепи газораспределительного механизма. Есть и другие причины, по которым меняют цепь ГРМ, например, при обнаружении сколов на втулке и при обнаружении трещины на щетке.

Что может произойти, если не заменить цепь ГРМ во время?

Если шаг цепи двигателя «семерки» увеличен, инжектор начинает с перебоями работать на холостом ходу. Это связано с тем, что каждое отдельно взятое звено цепи имеет свою степень износа. Иногда, увеличенный шаг цепи, может привести к тому, что отломиться успокоитель, или уголок башмака, или палец.

Еще, в случаях, когда на нескольких зубцах двигателя имеются перекосы, автомобиль может заглохнуть, а в некоторых случаях и во все мотор может серьезно сломаться. Чтобы данной неприятности не случилось, нужно участить проверки силы натяжения цепи ГРМ.

Видео. Как заменить цепь ГРМ на ВАЗ 2107 своими руками

Если вы планируете произвести самостоятельную замену цепи газораспределительного механизма на «семерке», то для начала вы должны внимательно ее осмотреть. Втулки и звенья цепи в обязательном порядке должны быть закаленными. Если вы обнаружите, что хотя бы один элемент цепи имеет следы «сырости», то ни в коем случае такую цепь ставить нельзя. Также, вам нужно оценить степень натяжения, это можно сделать руками. В случаях, когда прогиб лежит в диапазоне от семи до десяти миллиметров, принято считать, что такая цепь подходит для эксплуатации. Отметим, что лучшими цепями считаются те, которые производит компания Sachs.

Напомним, что в предыдущей статье мы рассказывали как заменить лампы ближнего света на ВАЗ 2110 своими руками. Данная процедура требует правильного вмешательства, чтобы не повредить электрооборудование автомобиля.

Замена цепи ГРМ на ВАЗ 2107 своими руками

Опытные мастера по ремонту транспортных выделяют два ключевых метода проведения работ по замене цепи ГРМ:1. Быстрый, но не качественный и поэтому неправильный. Работа по этому методу, начинается с рассоединения цепи, которая установлена на двигателе. Это делается для того, чтобы снять крышку клапанов. Также, нужно рассоединить новую цепь, после чего соединить две цепи в одну. Главным недостатком этого метода, считается тот факт, что вы не сможете заманить нижнюю звездочку, а также башмак.2. Правильный. Данный метод на много сложнее предыдущего, так как для его реализации придется произвести частичную разборку мотора. В отличие от быстрого способа, при данном варианте замены цепи ГРМ, вы сможете и заменить башмак, и заменить последнюю звездочку.

Чтобы воспользоваться этим методом, вы должны подготовить набор ключей разного диаметра, тиски, мел и линейку. Первое, что вы должны сделать – это слить из двигателя тосол. Далее демонтируем крышку ГБЦ, а также ремень генераторной системы. Если вы обнаружите серьезный износ натяжителя, то его следует заменить. Чтобы это сделать, вам необходимо совместить метки звездочки распределительного вала и коленчатого вала. После этого отвинтите гайки и демонтируйте шкив. Также, следует снять радиатор. Если вам требуется замена звездочки распределительного вала, то придется отогнуть шайбу.

Следующим этапом идет снятие переднего щита двигателя. Для этого, откручивает три крепежных болта, которые отвечают за крепление поддона. Обязательно отметьте мелом расположение звездочек. Это позволит избежать сложной процедуры выставления зажигания.

Сборка конструкции производится в обратном порядке.

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ. Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.

Назначение устройства

Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.

Механический

В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.

Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю. Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.

Автоматический

Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:

1. Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
2. Посредством планки усилие передаётся на башмак натяжителя.
3. Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
4. Стопор, попадая между зубцами, препятствует обратному ходу планки.

При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.

Как работает цепь ГРМ в двигателе ВАЗ-2107

Два вала, коленчатый и распределительный, соединяются. Между ними происходит синхронное вращение, когда запускается силовой агрегат. Механизм работы цепи нарушается, когда пропадает синхронность в работе валов. Причин на это может быть несколько. В результате падает мощность, ухудшается динамик и растет расход топлива. В результате нужно поменять натяжение цепи.

Так как цепь переносит большие нагрузки, то со временем она выходит из строя. Поэтому время от времени ее нужно регулировать и натягивать, иначе звенья станут перескакивать на шестернях, и работа цепи будет прерываться. Чтобы избежать таких неприятностей, производитель рекомендует регулировать цепное натяжение каждые 10000 км пробега.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения
