Определение неисправностей в работе проводки

Поиск неполадок в работе электроцепей надо начинать с диагностики контактных частей.

Для проверки работы контактов требуется тщательно произвести диагностику электролиний, которые включает в себя колодка системы. Для выполнения этой задачи можно использовать разные способы:

Методы диагностики:

• визуальная проверка целостности контактных элементов;
• диагностика электролиний посредством тестера — мультиметра — который позволяет проверить уровень сопротивления;
• диагностика надежности и целостности контактных элементов цепей.

При диагностике надо уделить внимание высоковольтным кабелям. Они выполняют важную функцию, поскольку с их помощью обеспечивается работа всех энергонезависимых устройств

Но сами провода располагаются в опасной для их работы среде.

«Симптомы» неисправностей в работе высоковольтных кабелей:

• при функционировании радиоприемника раздаются шумы, нехарактерные для работы магнитолы;
• во время езды транспортное средство начинает дергаться;
• увеличивается расход горючего;
• силовой агрегат «захлебывается» при езде на малых оборотах, ему не хватает мощности для набора скорости;
• увеличился уровень токсичности выхлопных газов.

При диагностике высоковольтных проводов надо учитывать следующие особенности:

1. Черный контакт мультиметра надо подключать к левому отверстию.
2. Контакт красного цвета ставится посредине участка кабеля.
3. Тестер активируется в режим измерения параметра сопротивления.
4. Выполняется замыкание щупов тестера.
5. Если после этих действий на экране прибора показано, что уровень сопротивления нулевой, то высоковольтные кабеля рабочие.
6. Если диагностика показала цифру 1, то величина сопротивления выше нормированной. Соответственно, кабель поврежден и его пора менять.

Основные принципы

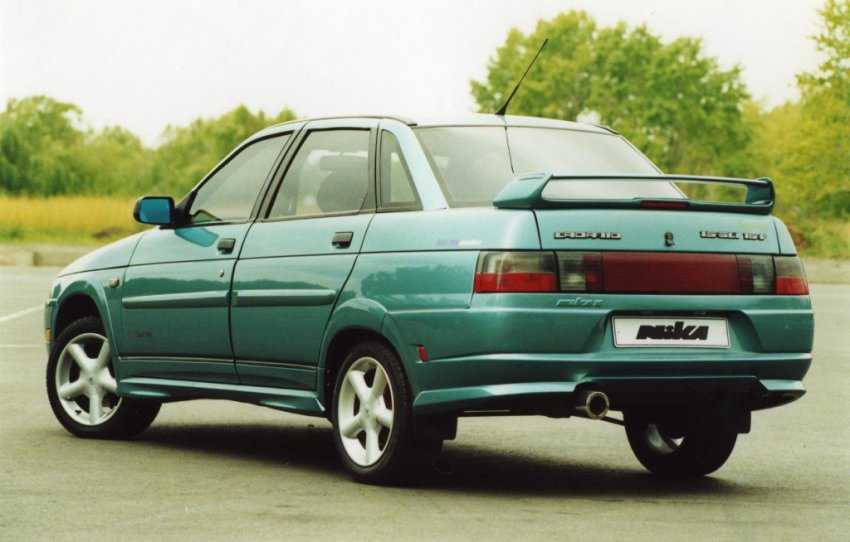

Автомобиль Лада 2110

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

1. Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
2. На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
3. Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
4. Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
5. Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
6. Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Электрическая схема проводки автомобиля 2110

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Поэтому заливайте качественное топливо и делайте вовремя ТО. Качественное своевременное обслуживание автомобиля поможет избежать неприятных поломок в будущем.

Ремонт теплоотводящего механизма

Перед тем как приступить к ремонту системы охлаждения, необходимо выяснить объём заливаемой в неё жидкости. Но даже полностью слив старый тосол, не удастся в полной мере установить точную цифру. Для этого рекомендуется всё-таки обратиться к руководству по эксплуатации автомобиля, где указаны все необходимые регламенты и параметры.

Производитель уверяет, что рабочий объём системы охлаждения двигателя ВАЗ-2106 — девять литров, но стоит учесть, что к этому объёму необходимо прибавить примерно литр, чтобы долить тосол в бачок расширителя до минимальной отметки. К тому же у запасливого и расчётливого водителя в багажнике обязательно должна находиться запасная литровая ёмкость с охлаждающей жидкостью.

Слив охладителя

Перед любыми операциями с системой охлаждения в первую очередь необходимо дать двигателю остыть, чтобы не получить серьёзную травму. Затем предстоит слив жидкости, заполняющей систему. Чтобы правильно это сделать, предстоит разобраться, как она работает.

У системы охлаждения есть две стадии работы. Их можно назвать циклами и разделить на два круга:

1. Большой.
2. Малый.

Малый круг ограничивается самим двигателем и некоторыми патрубками, а предназначен он для того, чтобы движок быстрее набрал необходимую для правильной работы температуру

Это важно, чтобы топливная смесь сгорала более рационально с большим коэффициентом полезного действия. Когда температура повышается до определённой отметки, открывается специальная заслонка, пускающая жидкость по большому кругу. Задачей этого цикла является непосредственное охлаждение до приемлемой температуры

Задачей этого цикла является непосредственное охлаждение до приемлемой температуры.

Большой круг включает в себя радиатор с вентилятором, который включается специальным термостатом и потоком воздуха охлаждает систему и двигатель. Вся жидкость приводится в движение насосом, или помпой. Она же создаёт в системе охлаждения нужное давление.

В первую очередь сливается тосол с большого круга через радиатор, в левом углу которого находится специальный сливной краник. Для этого необходимо подготовить специальную ёмкость с широкой горловиной. Затем на самом двигателе выкручивается специальная пробка и происходит слив с малого круга, то есть непосредственно с движка.

Правильная заправка тосолом

После выполнения необходимой работы все сливные отверстия закрываются, а патрубки ставятся на место, и производится замена тосола ВАЗ-2106. Жидкость, которую удалось слить в ёмкость, можно использовать повторно, тщательно процедив её перед этим через марлю. Заправка системы охлаждения производится через расширительный бачок.

Перед самой заправкой необходимо отмерить нужное количество, чтобы контролировать заполнение системы. После прогрева двигателя жидкость снова уйдёт из расширительного бачка, что будет означать заполнение большого круга тосолом. Далее останется лишь долить недостающую жидкость до минимальной отметки. Перелив выше уровня не рекомендуется, так как при нагревании тосол расширяется, и патрубки или расширительный бачок могут не выдержать создаваемого помпой давления! После окончания заправки необходимо убедиться в герметичности системы охлаждения и отсутствии подтёков.

Операция по замене охлаждающей жидкости ВАЗ-2106 не так уж и сложна, зато поможет сэкономить немного времени, денег, а главное, появится уверенность, что работа выполнена качественно.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

• Распределитель топлива;
• Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара	35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов	36 – выключатель зажигания
3 – выключатель света заднего хода	37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя	38 – выключатель клапана рециркуляции
5 – звуковой сигнал	39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери	40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников	41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А	42 – лампа освещения вещевого ящика
9 – стартер	43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея	44 – прикуриватель
11 – генератор	45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла	46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости	47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери	48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери	49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости	50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла	51 – розетка для переносной лампы
18 – клапан рециркуляции	52 – часы
19 – микромоторедуктор привода заслонки отопителя	53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя	54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника	55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери	56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери	57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей	58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя	59 – плафон направленного света
26 – датчик уровня тормозной жидкости	60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери	61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения	62 – выключатель в стойке передней двери
29 – комбинация приборов	63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света	64 – наружный задний фонарь
31 – контрольная лампа противотуманного света	65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла	66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла	67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

• Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
• Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Основные сведения о схеме инжектора

Электросхема Ваз 2110 инжектора 8 клапанов

Инжекторная система ваз устроена довольно-таки просто и практически не содержит специфических для понимания нюансов. Автомобилист-новичок даже знает общий принцип функционирования инжекторных систем.Элементы инжекторной системы и их базовые функции:

• на форсунке располагается топливный регулятор, последний в свою очередь находится на раме к которой осуществляется подача топлива при помощи насоса (предварительно всё топливо проходит сквозь специализированный фильтр);
• давление топлива не должно превышать 300 мПА, потому излишек топлива если таков возникает, с помощью мембранного регулятора вновь отправляется обратно в бак;
• пропускной клапан контролирует положение диафрагмы, которая в свою очередь подвержена тройному давлению: давлению непосредственно самого топлива, а также всасываемого воздуха и соответствующей пружины;
• описанная выше схема топливной регуляции напрямую зависит не только от действующей нагрузки двигателя, но также и от положения дроссельной заслонки;

Электросхема Ваз 2110 инжектора 8 клапан

цилиндр заполняется топливом во время вращения коленчатого вала, объём поступающего топлива определяется положением форсунки(см.Форсунки ваз 2110 и их прочистка), которая напрямую управляется контроллером.

Роль форсунки и котроллера в общей схеме инжектора

• положение и время открытия форсунки определяет объём топлива, который поступит в цилиндры;
• на двигателе установлены специальные датчики, которые передают соответствующую информацию контроллеру;
• контроллер на основании поступившей информации из двигателя посылает электрический импульс определённой длины, который определяет длительность открытия форсунок;
• во время запуска двигателя контроллер находится в асинхронном режиме функционирования, до тех пор, пока непосредственно сам двигатель, не достигнет 400 оборотов за одну минуту;

Электросхема Ваз 2110 инжектора 16 клапанов

• форсунки временно могут не функционировать в случае торможения или если двигатель находится в режиме продува;
• если двигатель функционирует в режиме повышенной нагрузки, то информационные датчики  дроссельной заслонки,воздуха передают соответствующий электрический импульс в контроллер, который в свою очередь, посылает соответствующий сигнал в форсунки с учётом текущей скорости автомобиля;
• таким образом, в схеме инжектора котроллер представляет собой регулирующее звено, а форсунки исполнительное.

Роль блока электронного управления в общей схеме инжектора

Спрактической точки зрения блок электронного управления состоит из нескольких высокотехнологичных составляющих: ПЗУ – устройства памяти, ППЗУ – устройства динамической памяти, ОЗУ – регулирующей памяти (все представленные выше элементы функционирует лишь в том случае, если есть в наличии напряжение).

• все параметры двигателя вместе с программой функционирования микропроцессора хранится именно в ПЗУ;
• ОЗУ представляет собой оперативную память, которая является временным источником хранения информации, и каждый новый запуск микропроцессора приводит к полной очистке промежуточной информации;

Ваз 2110 инжектор схема датчиков

• вся информация, поступающая из датчиков в контроллер, не только анализируется, но также сохраняется, вместе с этим, сам контроллер время от времени проводит диагностику информационных датчиков;
• зажигание и форсунки являются основными функциональными элементами системы впрыскивания, подчиняясь при этом контроллеру.

https://youtube.com/watch?v=SfCG2tKNvUs

Назначение и требования к таким бронепроводам

Вроде бы по логике вещей, чем ниже электрическое сопротивление проводника, тем меньше должны быть потери энергии а, следовательно, лучше должна работать и система зажигания:

• Оказывается, существует обратная сторона электрического сопротивления стремящегося к нулю – это высокий уровень создаваемых электромагнитных помех, которые плохо (отрицательно) влияют на работу, современного, до краев напичканного электроникой автомобиля
• Именно поэтому, ваз 21124 высоковольтные провода предназначены «проводить и защищать» — звучит практически как девиз американских полицейских
• Их функции защиты распространяются не только на подавление помех, они служат и чтобы предотвратить другие всевозможные неблагоприятные явления
• Поэтому к бронепроводам предъявляются повышенные требования:
• Во-первых, такие провода должны иметь устойчивость к (кислотам, щелочам) агрессивной среде, которая возникает под капотом машины, кроме того, выдерживать температурный режим в пределах (от -60 и до +240°С) при этом не терять токопроводящих свойств
• Во-вторых, с виду простое устройство высоковольтных бронепроводов, должно предотвращать (препятствовать) утечке тока на всем своем протяжении вплоть до их контакта со свечными наконечниками
• А некачественные либо неисправные бронепровода могут вывести из строя другие устройства автомобиля, такие например, как электронную систему, кроме того, осложнить работу мотора другими неприятностями
• Появление утечки тока либо повышенное сопротивление самого провода приводят к падению силы импульса, вследствие этого, либо происходит замедление зажигания, либо «троение» мотора или его «замирание» при повышенных оборотах, может привести вообще к полному отсутствию в цилиндре искры
• Особенно когда свечи уже имеют хотя бы небольшое загрязнение
• От этого падает динамика движка при разгоне, и растет (повышается) расход топлива (примерно на 4-7 %), а так же токсичность выхлопных газов

Устройство бронированных проводов

В/в провода ваз 2112 имеют в своем составе токопроводящую жилу, так называемую изоляцию (защитный слой), специальные металлические контакты и изолирующие колпачки:

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность	Проявление неисправности	Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя	большой расход бензина; затруднённый запуск при низкой температуре; ухудшение динамики.	осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)	большой расход бензина; двигатель «троит» или детонирует; затруднённый запуск.	превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)	двигатель «троит»	отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана	плавают обороты; двигатель «троит».	отсутствие реакции работающего мотора на отключение электропитания форсунки; замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.

3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

4. Отсоедините электроразъём рейки.

5. Открутите и снимите кронштейн крепления подающей и сливной трубки.

6. Открутите крепления рейки.

7. Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку.

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.

4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

5. Отсоедините от дроссельного узла шланг вентиляции первого контура картера.

6. Ослабьте крепление, выведите тросик заслонки из кронштейна.

7. Открутите крепления дроссельного узла. Снимите узел со шпилек вместе со шлангами, отведите в сторону и зафиксируйте подручными средствами.

8. Отсоедините от ресивера шланг электропневмоклапана.

9. Отсоедините шланг вакуумного усилителя.

10. Отверните крепления ресивера.

11. Ослабьте хомуты впускного коллектора.

12. Снимите ресивер, закройте отверстия коллектора пробками из ветоши.

13. Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции.

14. Отверните крепление, снимите направляющую трубку указателя масляного уровня.

15. Отсоедините электрический разъём топливной рейки.

16. Открутите штуцеры, отсоедините шланги подачи и слива топлива. Запомните их положение.

17. Отверните крепление, снимите кронштейн трубок подачи и слива топлива.

18. Отверните шестигранником винты крепления.

19. Снимите топливную рейку в сборе.

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

2. Сдвиньте и снимите фиксатор положения деталей на топливной рейке.

3. Покачивая, вытащите форсунку. Снимите все детали, требующие замены.

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Распространенные неисправности и варианты их устранения

Какие неполадки могут произойти в работе электроцепи:

1. Короткое замыкание. На практике такие неполадки обусловлены повреждением проводов или пробоем изоляции.
2. Обрыв проводки. Проблемы такого плана решаются путем замены поврежденных цепей. Если повреждение незначительное, то дефектное место можно обмотать несколькими слоями изоленты.
3. Плохой контакт оборудования с электросетью авто. При таких проблемах сразу же следует проверить качество подключения, то есть убедиться в том, что контакт на разъеме неработоспособный. Есть вероятность, неисправность удастся «победить» путем отключения и подключения разъема.
4. Скачки напряжения в сети. Неисправности такого плана могут быть связаны с использованием более мощных, чем позволяет бортовая сеть, потребителей энергии. Самой частой ошибкой является использование разветвителя в прикуривателе. Гнездо прикуривателя рассчитано на определенную мощность. Поэтому когда водитель пытается подключить к этому разъему несколько потребителей энергии, это может спровоцировать как перегорание предохранителя, так и скачок напряжения.
5. Поломка предохранительного устройства. Сам по себе предохранительный элемент используется для защиты оборудования, но время от времени эти детали перегорают из-за износа. Если перегорание случается систематически, то нужно искать проблему в проводке.
6. Неполадки в работе системы зажигания, в частности, речь идет о высоковольтных проводах. Такая проблема случается нечасто, но если она все-таки происходит, ее поиск может занять много времени. Дело в том, что симптомы повреждения высоковольтных проводов схожи с признаками выхода из строя свечей зажигания.
   Силовой агрегат начинает троить во время движения, ухудшается его мощность, запуск может быть затрудненным. Поэтому при появлении таких симптомов следует произвести диагностику высоковольтных кабелей. В них может быть повреждена изоляция (автор видео Евгений Чурилов).

Как быть, если электрическое оборудование в машине перестает работать? Для начала нужно проверить наличие напряжения в электроцепи.

Для диагностики потребуется вольтметр, процедура проверки выполняется так:

1. Сначала тестер следует настроить в режим вольтметра.
2. Один из выводов тестера нужно подсоединить к минусовой клемме АКБ либо кузову своей «десятки». Удостоверьтесь в том, что контакт на кузове хороший.
3. Другой щуп тестера соединяется с подающим проводом в диагностируемой электроцепи. Конечно же, перед этим его следует отсоединить выходов оборудования.
4. Если в итоге на экране тестера появились цифры, это свидетельствует о том, что напряжение на данном участке цепи имеется и проводка в ней рабочая. Аналогичные действия выполняются с другими электроцепями.

Как найти короткое замыкание:

1. Сначала из гнезда предохранительного блока удаляется сам предохранитель, который отвечает за диагностируемую цепь.
2. Тестер следует перевести в режим вольтметра один его щуп устанавливается в гнездо предохранителя. Учтите, при этом все электрооборудование в данной цепи следует отключить.
3. Попробуйте немного пошевелить провод если в этот момент на дисплее тестера стали появляться значения, это говорит о том, что вы нашли цепь с коротким замыканием.
