Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Снятие и замена масляного насоса «Приоры»

Эту операцию необходимо проводить либо на смотровой яме, либо на специальном подъёмнике, если, конечно, не снимать мотор с «Приоры». Итак, процесс начинается.

В первую очередь всё масло из поддона необходимо слить в подставленную ёмкость, открутив пробку поддона. Вывернуть болты крепления и снять поддон. Ключом на «8» открутить крепление маслозаборника и демонтировать его.

Шестигранником № 5 снять крышку ремня ГРМ. Открутить демпфер. Отжав ролики, удалить ремень с шестерни коленвала. Вынуть саму шестерню. Извлечь шпонку из коленвала. Тщательно протереть все поверхности ветошью и выкрутить все шесть крепёжных болтов корпуса масляного насоса «Приоры».

После этого, аккуратно поддеть корпус агрегата и снять с коленчатого вала вместе с прокладкой. Теперь осталась только замена агрегата «Приоры». Зачистить посадочное место на блоке и протереть ветошью.

Установить на приготовленный для замены агрегат новую прокладку и собрать в обратной последовательности. Залить рекомендованное масло и запустить двигатель. Дождаться затухания лампы контроля давления масла. Всё, проведена замена масляного насоса «Приоры».

На видео, снятие и разборка масляного насоса ВАЗ-2112 и модификаций. Замена узла на «Приоре» аналогична»:

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

• воздушные патрубки;
• клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
• маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

1. Забор выхлопных газов из картера двигателя;
2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Принцип работы

При сгорании смеси из топлива и воздуха происходит резкое и сильное увеличение ее объемов. Это приводит к тому, что в камере внутреннего сгорания создается высокое давление, которое заставляет двигаться поршень к его нижней мертвой точке. Движение же поршня приводит в движение коленвал двигателя.

Некоторая часть образованных при этом газов, проникая через просвет между кольцами и цилиндрическим зеркалом, попадает в полость под картерной крышкой. Здесь происходит их смешивание с масляными парами, что приводит к образованию давления.

Давление оказывает агрессивное влияние на уплотнительные кольца коленчатого вала, а также на прокладку, расположенную между крышкой поддона и каналом щупа масла.

Расширительный такт периодически повторяется в каждом из цилиндров. Это приводит к нагнетанию повторной порции газов. При недостаточно интенсивной вентиляции картера происходит накопление отработанных газов и постепенное выдавливание сальников коленвала.

Если не провести чистку системы вентиляции картера, не исключена возможность того, что газы выдавят масляный щуп и вытеканию масла из картера. Кроме этого, в картере происходит накопление таких элементов:

• небольшая часть топлива, которое не успело сгореть;
• мелкие частицы нагара;
• влага.

Все элементы смешиваются с моторным маслом, которое попало в поддон. В результате этого со временем масло окисляется, засоряя его и понижая показатель эксплуатационного ресурса.

Какие проблемы могут возникнуть

• Газы смешиваются с маслом. Оно меняет свои физические свойства. Это негативно скажется на ресурсе мотора;
• Внутри двигателя создается избыточное давление. Это приводит к «выдавливанию» прокладок, сальников. Где есть слабые места в уплотнениях, там будут подтеки масло, масляное запотевание.

Часто на старых авто можно заметить потеки через сальник коленвала, прокладку клапанной крышки. В худших случаях, давление приподнимает масляный щуп.

Поэтому, мы должны удалять эти газы из картера двигателя. Если у вас раздуло живот, вам кажется, что сейчас лопните. Так же и мотор. Ему нужно «пропердеться», извините за выражение. Если он этого не сделает, то вы потратитесь на ремонт и постоянную доливку масла.

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

• открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);
• аккуратно снимаем патрубок, который идёт к воздухосборнику;
• теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
• отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
• откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
• вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
• теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Первая часть «процедуры» выполнена.

Теперь приступаем ко второй:

отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно);
делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем;
таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно);
отсоединяем все ХХ-разъёмы;
снимаем дроссельный трос от заслонки, который будет препятствовать чистке;
проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»;
удаляем крышку от колодцев, предназначенных для свечей;
снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора;
теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор;
слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки;
выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель.

Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

Если загрязнение слишком сильное, необходимо полностью заменить маслоотделитель, поскольку отмывать его достаточно трудно. Кроме того, некачественно очищенная деталь может провоцировать быстрый рост нового загрязнения.

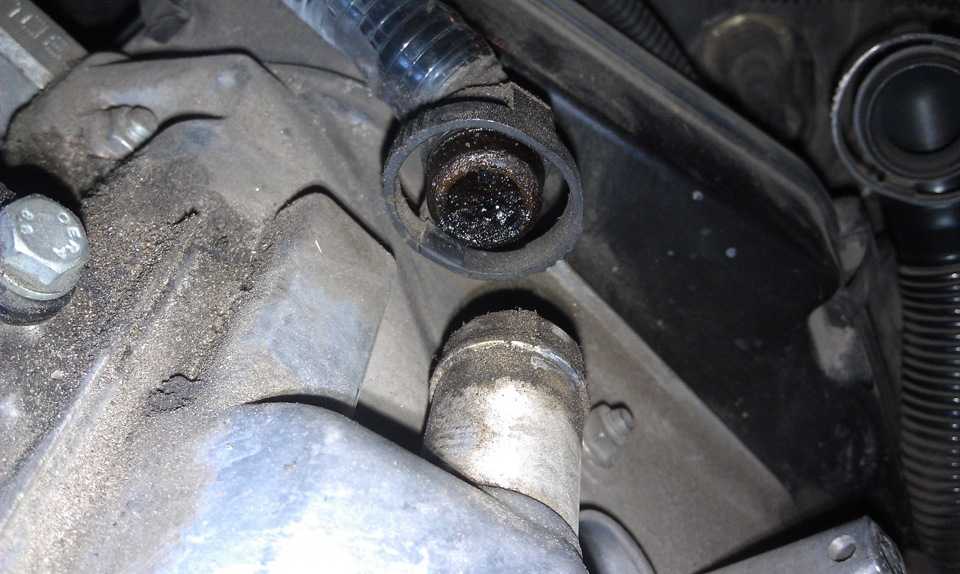

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Назначение масляного насоса и системы смазки в моторе

В двигателе «Приоры», как и в любом другом автомобиле, множество трущихся поверхностей. Естественно, это требует обильной и качественной смазки. К подшипникам и вкладышам масло поступает по тонким каналам, устроенным в теле блока цилиндров. Но само по себе машинное масло не потечёт вверх, ведь его запас сконцентрирован в нижней части двигателя – поддоне. В систему входят следующие узлы.

1. Масляный насос с приводом от коленвала.
2. Прокладка под насос.

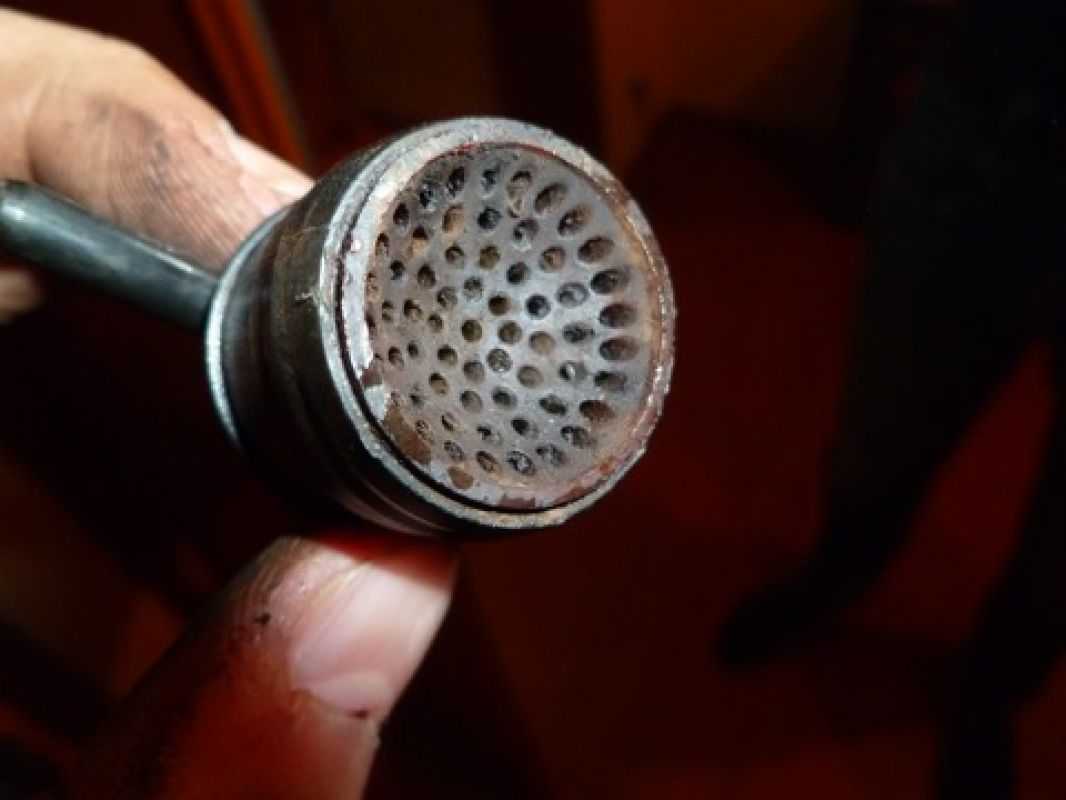

3. Трубка заборника с фильтром.
4. Прокладка поддона.
5. Масляный поддон двигателя.

Для создания в этой сложной системе определённого давления, служит специальное устройство – масляный насос. Как он работает?

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство. Она состоит:

Маслоотделитель

Предназначен для отделения паров масла от газов. Это нужно, чтобы не засорять впускной коллектор, его элементы маслом. Тем более, попадание его в цилиндры во время сгорания топлива ничего хорошего не принесет, нарушается качество топливной смеси и т.д.

Бывают двух типов:

• Тангенциальный или центробежного типа;
• Лабиринтовый.

Первый тип имеет форму конуса или цилиндра. Имеет два патрубка вверху и один внизу. В верхней части к маслоотделителю подсоединяются шланги с картера двигателя к одному входному штуцеру. Второй выходной – это выход, к нему крепится шланг, отводящий газы без масляных паров к клапану вентиляции. Нижний патрубок – слив отделенного масла в маслоприемник (картер).

Картерные газы поступают в маслоотделитель во входной патрубок. В корпусе им задается тангенциальное движение, они закручиваются по спирали относительно центральной оси отделителя. За счет центробежных сил и того, что масло тяжелее газа, первое оседает на стенках прибора. Газы поднимаются вверх и через выходной штуцер идут дальше по системе. Масло стекает вниз, возвращаясь в мотор.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через систему патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, снижая давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Для чего нужна очистка вентиляции картера на классических двигателях?

Добро пожаловать! Очистка системы вентиляции картера – что это такое и для чего оно вообще нужна? Порой этот вопрос задают многие люди которые имеют в своём имуществе автомобиль. На самом деле очистка этой системы дело обязательное и из-за сильной загрязнённости этой системы, у двигателя начинают проявляться такие проблемы, как: Выдавливание масла из всевозможных щелей в двигателе (В основном через уплотнители), и соответственно повышается расход масла.

Для чего нужна очистка системы вентиляции картера?

Она производится потому что со временем вентиляция картера в автомобиле засоряется и в связи с чем картерным газам начинает всё труднее проходить через засорённые шланги системы и поэтому загрязнённость этой системы как правило приводит к увеличению давления газов в двигателе и к сокращёнию ресурса деталей самого мотора.

Примечание! Под сокращением ресурса деталей мотора подразумеваются такие детали, как: Различного рода сальники, уплотнители и т.д. Потому что как правило при выдавливании масла (О чём говорилось выше), первым делом страдают именно они. А в том случае если система вентиляции загрязнена очень сильно, тогда страдают уже большинство деталей двигателя, в основном стенки цилиндров!

По какому принципу работает система вентиляции картера?

На самом деле всё очень просто, вы наверное уже имеете представление о том как работает двигатель у автомобиля, то есть при работе двигателя, воздух совместно с бензином сжимается и затем взрывается в цилиндре. Но всё же нужно учитывать тот факт то что цилиндр не может быть герметичен «на 100%» и поэтому часть взорванных газов прорывается в картер двигателя где эти газы как правило находится не должны. И чтобы они не находились долгое время в картере, газы посредством маслоотделителя и сапуна выходят очень быстро наружу и там через шланг попадают обратно в двигатель автомобиля.

А почему газы попадают обратно в двигатель и не вредно ли это?

Помните? Практически в начале статьи было указано то что из-за картерных газов могут повредится стенки цилиндров. А связано всё это с тем, что шланг идущий от сапуна подсоединяется напрямую в корпус воздушного фильтра и ещё в том месте где воздухофильтр отсутствует, так как он находится чуть выше. И в следствии чего через загрязнённый шланг, грязь попадает в двигатель и после очередного такта сжатия эта грязь может навредить зеркальной части стенки цилиндра, и уменьшить ресурс вашего мотора.

А то что газы попадают обратно в двигатель, то это очень хорошо потому что не загрязняется окружающая среда т.е. наша экология. Но зато это вредно двигателю автомобиля, потому что как правило картерные газы постоянно циркулируют и если система картера будет сильно загрязнена, как говорилось выше это очень плохо скажется на ресурсе вашего мотора.

Примечание! В конце статьи приведён интересный видео-ролик, в котором показано как можно сделать чтобы картерные газы не попадали обратно в двигатель автомобиля, а всё время выходили лишь в атмосферу при этом не загрязняя её!

Как очистить систему вентиляции картера?

Как произвести очистку системы – на классике?

Дополнительный видео-ролик: В данном видео-ролике, известный всем карбюраторщик «Наиль» демонстрирует интересную идею, благодаря которой двигатель вашего автомобиля прослужит более долгую жизнь, да и к тому же будет не очень сильно загрязнять окружающую среду.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

• понижается мощность мотора;
• рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
• периодическое пропадание педали акселератора;
• заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Устранить засоры и почистить систему вентиляции можно посредством использования нескольких методов.

Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Чистка системы вентиляции картера проводится такой последовательно действий:

1. Снять крышку головки блока.
2. Изъять все сетки, расположенные в крышке головка блока цилиндров.
3. Промыть все сетки, корпус маслоотделителя и крышку головки БЦ. Для этого можно использовать керосин. Необходимо следить за тем, чтобы керосин не остался в картере. Если этого не удалось избежать, придется провести полную замену масла картера.
4. Установить сетки посредством их аккуратного проворачивания в крышке. С одной стороны сетки должны упираться в выступ на крышке картера, а с другой — было видно отверстие на корпусе маслоотделителя.
5. Закрутить крепежные болты.
6. Проверить, в каком состоянии находятся прокладки крышки СВК. Если заметен их износ или засорение, прокладки необходимо заменить.
7. Установить крышку на головку блока цилиндров.

Для самостоятельного выполнения этой работы необходимо иметь подходящие инструменты. К ним относятся:

1. Ядро. С его помощью проводится проверка каналов на присутствие на их стенках отложений или засоров.
2. Штанга с высоким показателем гибкости. Посредством ее использования облегчается доступ в труднодоступные участки системы, расположенные горизонтально.
3. Машина щеточная. Если ее нет в наличии, для удаления отложений и засоров не менее результативно можно использовать ручную щетку.
4. Канальный пробойник. С его помощью можно упростить удаление засоров. Для создания пробойников можно применять кирпич или любой строительный мусор.

Если говорить о периодичности очистки системы картерной вентиляции, она зависит от системы двигателя. Оптимальный срок очистки составляет 1 раз на протяжении 6 — 7 месяцев. При частой эксплуатации транспортного средства, срок необходимо уменьшить до 4 — 5 месяцев.

Ориентиром на необходимость проведения чистки служат в первую очередь фильтры тонкой очистки топлива. Как только на их стенках станут заметны загрязнения или отложения, пора приступать к проведению чистки СВК.

Последствия

Если ничего не предпринимать, повреждение системы вентиляции может привести к негативным последствиям. Как правило, они проявляются следующим образом:

1. Обеднение топливной смести из-за неучтенного подсоса воздуха. Как следствие, ЭБУ дает команду на увеличение времени впрыска. В результате появляется плохая тяга на низких оборотах и их «плавание» при отпускании педали акселератора.
2. Пропуск зажигания, который не удается устранить заменой свечей и катушки зажигания.
3. Создание сильного разряжения под крышкой клапанов, что негативно сказывается на состоянии смазывающей системы и сальников.

Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна.

Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя.

Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух.

Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков.

Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

• В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:
• неоправданно высоким оборотам холостого хода;
  повышенному расходу топлива;
  тяжелому запуску двигателя;
  плавающие холостые обороты.
• Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км.

Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения.

Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора.

Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку.

Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114.

После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки.

Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга.

Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика.

Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!

• Панель приборов Ваз 2112 — обозначения
• Москвич 403 — Фото

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

1. Выхлопные газы всасываются из картера мотора.
2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

1. Выхлопные газы всасываются из картера мотора.
2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.
