Устанавливаем ангельские глазки

Чтобы установить самостоятельно изготовленные или купленные ангельские глазки, нужно подготовить для них посадочное место в фаре. Сначала необходимо аккуратно разобрать корпус фары и отделить стекло. Снимать фару необходимо с большой аккуратностью, чтобы не нарушить целостности креплений. Чтобы удалить остатки старого герметика, нужно воспользоваться бензином.

Со временем в корпусе фары скапливается грязь и мелкий мусор. Чтобы избавиться от него, достаточно использовать ватные палочки. Ни в коем случае нельзя удалять грязь с отражателей пальцами.

Перед установкой ангельских глазок, необходимо подобрать их цвет, чтобы они идеально гармонировали с цветом автомобиля. Можно подобрать уже готовые решения, обладающие самыми разнообразными цветовыми гаммами, которые запросто можно подобрать в тон к машине.

Неоновые и синеватые светодиоды устанавливаются на светлые автомобили, а на темных и черных великолепно будут смотреться светодиоды, обладающие насыщенным белым свечением. Во избежание возможных замыканий проводки, (перегорания или перетирания), необходимо провода спрятать в защитную гофру.

Ангельские глазки и их история

Ангельские глазки – это осветительные приборы, установленные внутри фары, представляющие из себя люминесцентные кольца. Данная деталь передней оптики впервые была представлена на рынке в 2001 году на автомобиле БМВ 5 серии в кузове Е39 и в последствие стала характерной чертой всех автомобилей этого производителя.

Изначально люминесцентные кольца подсвечивались обычной галогеновой лампой. Но уже тогда вроде бы незначительная часть автомобиля произвела огромный фурор, а сам седан пятой серии вошел в десятку лучших автомобилей. Это был прорыв – теперь фары служили не только средством освещения, но и подчеркивали агрессивный стремительный характер марки BMW. Концепцию галогеновых фар со светящимися кольцами была названа “Corona Rings by BMW”, а для российского рынка это название было переведено как “Ангельские глазки”. Благодаря постоянному совершенствованию этой технологии кольца в последствии могли использоваться как дневные ходовые огни, а позже и освещать дорогу в вечернее время суток, а сами галогеновые лампочки, которые подсвечивали глазки были заменены на сверх яркие энергосберегающие светодиоды. В наше время кольца стали частью биксеноновый и led оптики, а марку БМВ мы уже не представляем без данного элемента. Производители известного бренда сравнивают его с индивидуальной подписью человека. Вскоре данный вид фар был заимствован и другими производителями. Например, компания Шевроле стала устанавливать их на новые Комаро и Импала.

В наши дни Ангельские глазки уже стали элементом тюнинга, а комплекты разрабатываются под установку в фары на автомобили большинства производителей. Самая популярная технология изготовления колец называется CCFL. Глазки сделаны по технологии холодного катода и состоят из тонких флуоресцентных изогнутых ламп-трубок, заполненных разреженным газом, который светится вследствие столкновения электронов с молекулами газа. Трубки закреплены в поликарбонатовом прозрачном корпусе через уплотнительные силиконовые кольца. Внутренняя поверхность корпуса рифленая для равномерного рассеивания света. Задняя сторона корпуса закрыта алюминиевой накладкой для лучшей светоотдачи. Данный вид ангельских глазок обладает высокой надежностью, а свечения достаточно, чтобы использовать их в качестве дневных ходовых огней.

Компания Vision сотрудничает с самым крупным в мире производителем CCFL колец, а на нашем сайте вы сможете найти комплекты на более чем 200 моделей автомобилей или подобрать их по нужному Вам размеру.

Как сделать ангельские глазки на ВАЗ 2114

Хотя фары на ВАЗ 2114 некруглые, классические круглые ангельские глазки (АГ) смотрятся в них вполне пристойно. Поэтому наши первые АГ, сделанные своими руками, будут круглыми.

Ангельские глазки на двух светодиодах

Хотя с этой конструкцией придется повозиться, обойдется она тебе в копейки. Для реализации проекта тебе понадобятся:

1. Два круглых сплошных стержня из оргстекла диаметром 8 мм и длиной 400 мм.
2. Четыре любых сверхъярких светодиода диаметром 5 мм.
3. Четыре резистора по 1 кОм каждый.

Светодиоды и резисторы можно купить в любом специализированном магазине или на радиорынке. Цена вопроса – пара десятков рублей. Со стержнями несколько хуже, но и этот вопрос решаем. В магазинах продаются трости для жалюзи, но ищи сплошную, без отверстия внутри. Обычно они имеют длину 1 м, так что на два АГ хватит одной.

Из инструментов тоже ничего сверхнеобычного не понадобится:

1. Дрель со сверлом 5.5 мм (по возможности).
2. Ножовка по металлу или обломок ножовочного полотна.
3. Пассатижи.
4. Паяльник.
5. Технический фен (по возможности).

Материалы:

1. Герметик.
2. Изолента.
3. Термоусадочные трубки разных диаметров (по возможности).
4. Провода.

В первую очередь нужно сделать кольца. Для ВАЗ 2114 они должны быть диаметром не более 90 мм. Найди металлическую банку с подходящим диаметром и пробей в ее стенке отверстие по диаметру стержня. Закрепи банку, к примеру, в тисках или любым другим способом. Вставь один конец стержня в проделанное отверстие и начинай его греть феном возле самой банки. Как только оргстекло станет пластичным, сгибай стержень и одновременно передвигай фен по нему дальше.

На тот случай, если у тебя нет фена, можешь воспользоваться кипятком. Опусти стержень в кипящую воду и когда он станет пластичным, оберни его вокруг той же банки при помощи двух пассатижей.

Теперь обрежь ножовкой излишки стержня так, чтобы в кольце образовался зазор около 10 мм, – и кольца готовы. Пора браться за светодиоды. Найди аноды (изначально вывод анода длиннее катода) и припаяй к ним резисторы.

Теперь укорачиваем катоды, соединяем их попарно и припаиваем провод – это будет “минус” питания.

Надеваем на резисторы термоусадку, формуем диоды так, чтобы они смотрели в разные стороны, а расстояние между ними было около 8 мм (см. фото ниже). Затем соединяем выводы резисторов и припаиваем к ним плюсовой провод.

Теперь просверли в торцах колец отверстия диаметром 5.5 мм и глубиной 8 мм. Капни в каждое по капле любого нитролака или бесцветного лака для ногтей и вставь светодиоды. Если дрели нет, то можешь закрепить светодиоды на своих местах при помощи термоусадки, но для этого зазор в кольце придется увеличить при помощи ножовки.

Осталось сделать на ангельских глазках небольшие пропилы глубиной 0.5 мм. Именно через них свет из трубки будет выходить наружу.

В принципе все готово, пора проверить АГ в работе. Для этого подключи их к батарейке «Крона», автомобильному аккумулятору или любому блоку питания с напряжением 9-12 В. При этом плюсовой вывод источника питания нужно подключать к резисторам.

Вот и все. Пора ставить АГ в фары ВАЗ 2114. Для этого фары демонтируются, с них снимается стекло, прикрепленное на четырех защелках

Если у тебя другая модификация фар и стекла посажены на герметик, прогрей осторожно и тщательно стекло техническим феном. Как только герметик размягчится, стекло легко снимется после поддевания его отверткой

Устанавливаем ангельские глазки на место и закрепляем их при помощи герметика, пропустив провод питания в проделанное в отражателе отверстие. При помощи защелок или герметика (зависит от модификации фары ВАЗ 2114) устанавливаем стекло на место.

Выглядеть это будет примерно так:

Теперь разберемся, что за красные кружки обозначены на фото выше. Эти кружки обозначают месторасположение колец, если ты любитель двойных АГ и решил на свой ВАЗ поставить именно такие. Для этого, естественно, придется изготовить еще один комплект колец. Выглядеть это будет примерно так:

Ангельские глазки из светодиодной трубки

Если тебя не устраивают круглые ангельские глазки, то на свой ВАЗ 2114 ты можешь сделать АГ произвольной формы. Для этого нужно воспользоваться специальной гибкой светодиодной трубкой, предназначенной для тюнинга автомобилей.

Она бывает разной длины, так что простор для фантазии у тебя неограничен. Попробуем расположить эту трубку по периметру отражателя фары ВАЗ 2114. Итак, вскрываем фару и клеим при помощи термопистолета (можно прикрутить винтами) по периметру отражателя специальные крепления, идущие в комплекте с лентой. Крепления нужны, потому что светодиодная трубка практически не клеится термопистолетом. Фиксируем ленту в креплениях, провод выводим за пределы фары.

Выглядеть это будет примерно так:

Как поставить

Обычно стандартный набор ангельских глазок состоит:

• два полукольца или кольца;
• два блока розжига;
• конечно комплект проводов.

Производители продают эти товары всегда полными комплектами. В такие наборы входят приборы, которые предназначены для монтажа на определенные модели автомобильной техники.

Кольца для глаз ангела гораздо более универсальны . Они доступны как в виде комплектов, так и в виде пользовательских сборок . Вы можете выбрать один цвет или цвет меняющегося гало фар. Вы можете даже сузить их, выбрав одну технологию освещения над другой.

Узоры фар «ангельский глаз» должны соответствовать марке, модели и году выпуска автомобиля., После этого можно выбрать в соответствии с вашими личными предпочтениями варианты цвета, марки и цены.

УСТАНОВКА АНГЕЛЬСКИХ ГЛАЗОК.

Всем привет. Решил отписаться как я устанавливал ангельские глазки.

Ну так начнем……… вообщем приобрел в нашем городе Angel EYES Газоразрядные 4 кольца.

На каждое кольцо шел отдельный блок розжига, что очень хорошо. О размерах особо и не думал, так как выбор был не велик, узнал за ранее можно будет ли вернуть назад?, ответ был положительным. Расчитался и поехал по магазинам в поисках клея, и спрея т.к до покупки облазил много ссылок в интернете по установке, единственное что знал какой нужен был спрей (для того что бы окрасить хромированную панель в фаре ) каким клеем клеить даже не представлял, при выборе клея в магазине посоветовали двухкомпонентный клей. Поверил и взял.

После всего купленного направился в гараж для установки.

Снял бампер т.к без этой процедуры фары не снимешь, ну и начал разбирать фары, без опыта провозился с одной фарой около 2х часов, разобрал её с помощью промышленного фена, и отвёрток. Разобрав фару, примерил кольца Angel EYES, маленькое по размерам как родное, то что побольше не стреляла, не раздумывая взяв турбинку в руки, и проделав отверстие под кольцо побольше, примерил, и стало всё на отлично. Если вдруг вы закосячете не стоит расстраиваться, т.е сделаете прорез не ровно, криво, под углом, это не страшно, главное что бы кольцо пролезло и плотно прилегло, а там можно уже заделать силиконом, но я силиконом не заделывал, и так все норм. После того как прорезали, красим хром и ждём когда краска высохнет, клеим кольца, проверяем светят ли ваши кольца и приступаем к сборке.

Кольца я подключил к габаритам, т.е перекусил провода, смотал провода от глазок к проводам от габаритов, провода от глазок пропустил через отверстие где до этого стояла лампочка габарита, и после собрал фару. Фару собирал на старый герметик, после прошелся на всякий случай селеконом по контуру самой фары, и заделал отверстие где был габарит для того что бы не потела фара из нутрии. Блоки розжига смотал клейкой лентой друг к другу, и всё фара готова.

Со второй проделываем ту же процедуру.

На второй фаре мне помогал друг, в две пары рук фару разобрали значительно быстрее.

Как собрал фары, поставил в авто, полюбовавшиеся результатом, понял что, что то не так, и было решено затонировать оптику, пленку выбрал из тёмных самую светлую.

При покупке глазок попросите проверить кольца, бывают ньюнцы.

К сожалению фоток, какие использовались клей и спрей сделать не смог. Но всё это можно найти в магазинах.

результат смотрите выше.

Спасибо всем за внимание. Удачи

Установка «ангельских глазок» CCFL

Альтернативный вариант оптики подразумевает установку неоновых осветительных трубок. Разборка и снятие стекла проводятся аналогично, с последующей очисткой посадочной площадки от устаревшего герметика. Для удаления мусора используется мягкая ветошь.

Монтаж весьма простой:

• С внутренней стороны наносят бесцветный герметик.
• Неоновый круг плотно прижимают к отражателю.
• Ожидают полного застывания герметика, затем подключают устройство к батарейке для проверки исправности.
• Неоновую полосу подключают к сети.
• Стекло фиксируется на новый герметик, снова дожидаются высыхания.
• Проводят монтаж фары.

Ангельские глазки: какие лучше?

Нас часто спрашивают: Какие ангельские глазки лучше? Чем отличаются неоновые ангельские глазки от светодиодных?

В этой статье, мы постараемся ответить на ваши вопросы.

Светодиодные ангельские глазки (LED)

Светодиодные ангельские глазки — кольца, состоящие из светодиодов, напаянных на твердую основу. Мы комплектуем LED ангельские глазки стабилизаторами напряжения, что принципиально отличает наш товар, на рынке данной продукции.

Стабилизатор напряжения — устройство, которое позволяет стабилизировать напряжение, подаваемое на кольца от аккумулятора. Как правило, напряжение колеблется в диапазоне 12 — 16 Вольт. Например, при запуске двигателя, выходное напряжение может достигать 16 Вольт. Светодиодная продукция очень чувствительна к перепадам напряжения, частые скачки, как правило, приводят к перегоранию светодиодов.

Основные плюсы светодиодных ангельских глазок:

• Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление.

Минусы:

• Рекомендуется подключать через стабилизатор напряжения, он увеличивает стоимость комплекта.
• Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Неоновые или газоразрядные ангельские глазки (CCFL)

Неоновые ангельские глазки (CCFL) — Кольца, состоящие из светящегося элемента (стеклянной трубки наполненной газом «неон») и защитного пластикового корпуса. Данные кольца комплектуются блоками розжига (инверторами) — устройства для розжига газа в трубке.

Основные плюсы неоновых ангельских глазок (CCFL):

• Равномерное распределение света по всему кольцу, отсутствие точек;
• Устойчивость к вибрациям и встряскам;
• Более мягкий свет, в сравнении со светодиодными аналогами;
• Невысокая стоимость;
• Низкое энергопотребление.

Минусы:

• Инверторы (блоки розжига) являются слабым местом, могут выйти из строя менее чем через 20 000 часов (это время жизни колец);
• Максимальная яркость свечения достигается не сразу, примерно через 2-3 минуты после включения (по аналогии с ксеноном);
• Значительно уступают по яркости светодиодным глазкам.
• Время жизни в 2 раза меньше чем у светодиодных.

Многоцветные ангельские глазки (RGB)

Многоцветные ангельские глазки — кольца, состоящие из трехкристальных светодиодов, напаянных на твердую основу. В одном таком светодиоде имеется 3 кристалла, каждый из которых светит своим цветом: R — красный (red), G — зеленый (green), B — синий (blue). Отсюда и берется аббревиатура RGB. Цвета в светодиодах смешиваются при помощи специального устройства — контроллера, за счет этого мы можем получить абсолютно любой цвет.

Основные плюсы многоцветных ангельских глазок (RGB):

• Высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление;
• Возможность менять цвета и режимы свечения.

Минусы:

• Необходимо подключать через контроллер, он увеличивает стоимость комплекта;
• Если перегорит хотя бы один светодиод, то заменить его достаточно проблематично, придется менять кольцо целиком.

Кластерные ангельские глазки (COB)

Кластерные ангельские глазки — кольца, состоящие из светящихся кристаллов, напаянных на твердую основу. COB расшифровывается как «Chip on Board», что означает расположение кристалла прямо на прикрепляемой поверхности, за счет чего и достигаются малые размеры таких светодиодов (в традиционном светодиоде светящийся элемент — кристалл, располагается в специальной керамической подложке)

Основные плюсы кластерных ангельских глазок:

• Самая высокая яркость свечения, очень хорошо видны днем, могут стать отличной альтернативой дневных ходовых огней;
• Время жизни до 50 000 часов;
• Устойчивость к вибрациям и встряскам;
• Низкое энергопотребление;
• Равномерное распределение света по всему кольцу, за счет расположения источника света прямо на самой плате.

Минусы:

• Высокая стоимость, которая напрямую зависит от размера кольца и количества кристаллов;
• Если перегорит хотя бы один кристалл, то придется менять кольцо целиком.

Мы надеемся, что вы получили достаточно информации, чтобы определится с выбором. Если у вас имеются дополнительные вопросы, вы можете связаться с нами, мы обязательно вам поможем!

Удачных покупок!

Установка ангельских глазок

После изготовления или покупки комплекта светящихся глазок их нужно установить в фары. Сам процесс монтажа не зависит от марки автомобиля и от того, какие глазки есть в наличии: самодельные светодиодные или покупные CCFL-трубки. Главное, аккуратно суметь разобрать и собрать фары. Для проведения работ понадобится:

• строительный фен;
• прозрачный двухкомпонентный клей;
• набор отвёрток и прочий инструмент.

Первым делом нужно выполнить демонтаж фар головного света. Каких-либо общих правил в этом деле нет, так как каждая машина обладает конструктивными особенностями и требует индивидуального подхода. После демонтажа следует внимательно осмотреть фару на наличие защёлок в местах соединения двух частей. Затем её кладут на стол и в течение нескольких минут место шва по всему периметру прогревают феном, чтобы разогреть имеющийся там герметик. Только после этого приступают к распаковке. Данную работу лучше выполнять вдвоём, когда один человек удерживает корпус и прогревает шов феном, а второй – постепенно разделяет его на две части.

Отделив внутреннюю маску с отражателем от стекла, можно приступать к установке первого светящегося глазка. Для этого его прикладывают к маске и определяют место прокладки проводов. На обезжиренную поверхность кольца наносят клей, прижимают его к отражателю и оставляют до полного высыхания. Аналогичным образом приклеивают второе кольцо. Сборку фары производят в обратной последовательности, прогревая шов феном и плотно прижимая стекло к корпусу.

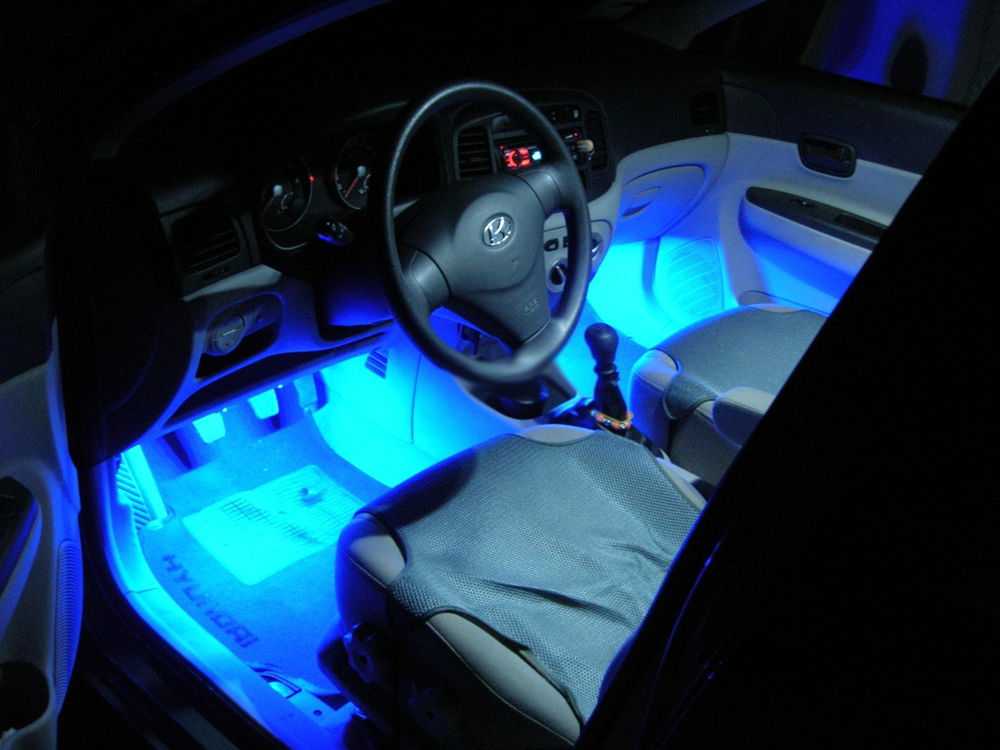

Как подсветить машину изнутри

Внутренний световой тюнинг авто своими руками можно провести двумя способами: лентой из светодиодов и неоновыми лампами.

Неоновый салон

Понадобится:

• Капроновые хомуты.
• Алюминиевый уголок.
• Неоновые лампы.
• Саморезы.

Правильнее начать тюнинг с установки неонов внизу салона.

Чаще всего неоновые лампы производятся с разъёмом для прикуривателя, его необходимо отрезать, после чего произвести зачистку концов. Затем отпиливаем угол, соответствующий размерам лампы, и прикручиваем его под торпеду в салоне. Капроновыми хомутами закрепляем на уголке лампу. То же самое делается в остальных местах салона, кроме задних сидений, там уголок крепится вверх ребром, чтобы защитить лампу от повреждения.

Концы проводов протягиваем под ковриками к торпеде у водительского сидения и в местах соединения изолируем. Затем подключаем их к датчику дверей, выключателю света в салоне и аккумулятору

Также важно не забыть подключить один из проводов к датчику дроссельной заслонки, чтобы в будущем он оповещал об имеющемся освещении во время перепрошивки ЭБУ, это необходимо, чтобы неоновые лампы не перегорели

Результатом будет срабатывающая подсветка во время открытия дверей, которая будет поражать своей необычностью не только вас, но и проходящих мимо переходов.

Светодиодный салон

Подключение подсветки с использованием светодиодов аналогично неоновому, единственное нужно правильно расположить ленту (возможно придётся отрезать отдельные куски), а затем зачистить кончики и припаять друг у другу, на места соединений в целях безопасности надеваются втулки и прогреваются при помощи фена.

Установка ангельских глазок на авто

На сегодняшний день любой владелец авто может купить и установить на свою машину ангельские глазки, установка которых элементарна и может быть выполнена самостоятельно, не в сервисе. Стоят они сравнительно недорого и установка ангельских глазок на авто не требует каких-то особенных навыков. Еще несколько лет назад ангельские глазки могли позволить себе только владельцы автомобилей BMW. Сегодня же их можно установить даже на мотоцикл. Имеется два вида неоновых глазок: CCFL (газоразрядные) и COB LED (кластерные) – наиболее яркие, но и подороже.

Немного истории

Родоначальницей нового вида габаритных фонарей является компания BMW

Специалисты компании решили сделать облик машин своей марки более привлекательным и создали необычные светящиеся кольца в отражателях, притягивающие внимание своей красотой. Ангельские глазки, придающие автомобилю индивидуальность и «выделяющие его из толпы», быстро приобрели популярность среди широкого круга автолюбителей

Типы колец

Флуоресцентная лампа с холодным катодом (CCFL – Cold Cathode Fluorescent Lamp) – неоновые комплекты дают равномерное яркое свечение, чем в первую очередь и отличаются от светодиодных. По времени такие лампы работают примерно как и ламп дневного света от 15 тысяч до 30 тысяч часов. Зимой, при низкой температуре, новые ангельские глазки начинают светить несколько тусклее обычного. Но, как только температура повысится, их яркость восстанавливается и больше уже не падает до конца срока их службы. СОВЕТ Для питания ангельских глазок используют высоковольтные специальные блоки-инвертеры. Эти самые блоки являются «ахиллесовой пятой» флуоресцентных ламп, потому что они слишком чувствительны к влаге и перепадам напряжения в авто сети. Но, чтобы избежать неисправностей, водителю стоит просто включать неоновые глазки сразу после запуска двигателя. Кластерные ангельские глазки в отличие от газовых и классических светодиодных светят более ярким цельным кольцом. Работают при температуре от минус 40 до плюс 65 градусов по цельсию. Для их питания используется цифровой стабилизатор напряжения.

Установка ангельских глазок

Рассмотрим процесс монтажа на примере CCFL колец. Неоновые кольца устанавливаются в головные фары машины.

В комплекте CCFL-ламп:

• кольца, заполненные газом – 2 шт.;
• инверторы – 2 шт.;
• проводка.

Источником свечения у СОВ-глазок являются светодиодные кристаллы. Свет от них расходится под углом 160° – поэтому целесообразно применить светорассеиватель. Чтобы устройство работало, блок розжига не требуется. Вместо этого используется специальный компактный контроллер, понижающий напряжение в интервале от 9 до 32 вольт до рабочего.

Как установить ангельские глазки

Чтобы установить ангельские глазки, необходимы прямые руки и желание. Рекомендуем ознакомиться с особенностями разборки конкретно Вашей фары на тематических форумах и сайтах. В целом, весь процесс монтажа можно изложить кратко вот так. Вы разбираете фару, вынимаете все, что было ранее туда установлено – линзу и остатки родной лампы. Закрепляете кольца с помощью эпоксидного клея или тонкой проволоки, выводите проводку. Не рекомендуем использовать для закрепления колец клеевой пистолет, т.к. клеющий состав может расплавиться при работе ламп головного света

Также обращайте внимание на то, чтобы пучки света не пересекали кольца – они могут перегреться и преждевременно выйти из строя. Собираете фару, используя специальный герметик

Как подключить ангельские глазки

• Разобрать оптику и подключить провода в моторный отсек. Сделать это можно с помощью технологических верхних прорезов.
• После того, как пропустили провода, посмотрите под капот автомобиля, чтобы увидеть двухштекерную колодку подключения подфарников.
• Рассоединить их.
• Взять провод, отвечающий за «+» габаритных фар;
• Определитесь, что вы хотите: подключить ангельские глазки на замену «габариткам» или подключить их вместе с «габаритками».

Далее по таблице:

Выбрать ангельские глазки можно здесь

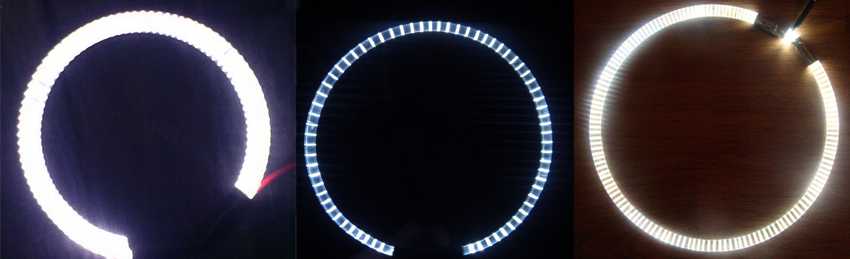

Технология SMD

SMD (Surface-mount LED). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED  могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок с SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто…

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас

Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию…

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим

Спасибо за внимание, и до новых встреч на ФараИнфо

Штраф за светодиодные лампочки в фарах

Добрый день, уважаемый читатель.

Автомобильная промышленность не стоит на месте, происходит постоянное совершенствование конструкции транспортных средств. Этот процесс затронул в том числе и световые приборы. На смену традиционным галогеновым лампочкам сначала пришли ксеноновые фары, а затем стали появляться еще более совершенные светодиодные лампы.

В настоящее время светодиодные фары устанавливаются в основном на дорогих моделях автомобилей, поэтому у многих автовладельцев возникает желание установить светодиоды самостоятельно. В этой статье будут рассмотрены штрафы за диодные лампочки в фарах, которые могут быть получены в разных ситуациях. Приступим.

Использование светодиодных фар

Существует 3 возможных варианта использования светодиодных фар:

• Установка светодиодных фар на заводе. В этом случае световые приборы установлены вполне легально и штрафы водителю не грозят.
• Установка светодиодных фар на автомобиль, если на автомобилях аналогичной модели такие фары устанавливаются заводом изготовителем.
• Установка светодиодных фар на автомобиль, если завод изготовитель подобную установку не предусмотрел.

В данной статье речь пойдет про вторую и третью ситуации.

Установка светодиодных лампочек в галогеновые фары.

Для начала рассмотрим самый простой вариант. Имеется автомобиль, оборудованный стандартными галогеновыми лампочками. Соответственно сами фары (отражатели) предназначены для работы с галогеновыми лампами. Водитель находит светодиодные лампочки с аналогичным цоколем и устанавливает их в фары.

В данном случае имеет место нарушение пункта 3.1 переченя неисправностей и условий, при которых запрещается эксплуатация транспортных средств:

3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Наказание за данное нарушение предусмотрено частью 3 статьи 12.5 КоАП:

3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, —

влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

Таким образом наказание за установку светодиодных лампочек в галогеновые фары представляет собой лишение прав на 6-12 месяцев. При желании Вы можете изучить судебную практику по данному вопросу и убедиться, что мировые судьи лишают прав за диодные лампочки в фарах.
