Неисправности коробки

Существует несколько типов симптомов поломки или износа КПП ВАЗ 2107.

1. Отсутствие реакции на включение позиции.
2. Скорость вылетает на полном ходу.
3. Повышенные шумы, вой или скрежет, доносящийся изнутри механизма.
4. Передачи туго втыкаются.
5. Потекло масло.

Не включается передача

Причиной отсутствия адекватной реакции на манипуляции автолюбителя является:

• износ шестерен и зубчатых передач;
• истирание втулок синхронизаторов;
• механическое повреждение направляющих втулок;
• износ пружины синхронизатора.

Выбивает передачу при езде

Следующая неприятность заключается в выщелкивании рычага КПП сразу после включения передачи.

Причинами являются:

• клинит шарнир рычага;
• физическая поломка непосредственного рычага – деталь меняется;
• переключающие вилки в КПП погнуты;
• неправильно работает сцепление.

Хруст и скрежет в коробке во время движения

Следующая поломка вызвана факторами:

• износ подшипников на валах;
• шлицы шестеренок истерлись, детали меняются;

недостаточно масла в картере устройства, рекомендуется долить смазку.

Повышенный шум

Последствием следующих проблем является повышенное шумовыделение.

1. Недостаток смазки в корпусе коробки передач. Механизм работает на сухую, что провоцирует появление посторонних звуков.
2. Жидкость слишком долго не менялась. После износа лубриканта внутри механизма образуется большое количество густой мази, состоящей из сажи, кислот, металлической стружки. Масса забивает каналы и наступает масляное голодание.
3. Износ зубцов шестерен, подшипников.

Тяжёлое переключение передач

В этом случае потребуется проверить сцепление – устройство может работать некорректно. Также актуально повреждение корзины, диска. Отдельно может быть причиной заливка чрезмерно густого лубриканта или нарушение в работе синхронизатора.

Течь масла

Течь смазки может быть спровоцирована факторами.

1. Механическое повреждение картера при ударе или чирке о другую поверхность.
2. Износ сальников, уплотнителей, вызванных естественным старением резины.
3. Перелив жидкости и как следствие ее вытеснение из механизма.

Разборка коробки передач

Устранение отдельных дефектов коробки передач связано с ее частичной или полной разборкой. При разборке выполняют следующие основные операции:

1. отъединяют компрессор (при его наличии) от картера коробки передач;
2. снимают верхнюю крышку с механизмом переключения передач;
3. отвертывают болты, снимают переднюю крышку и извлекают ведущий вал с подшипником;
4. отвертывают заднюю крышку и извлекают ведомый вал с подшипником;
5. вынимают из картера коробки шестерни ведомого вала, ось и вилку включения заднего хода;
6. снимают стопорную пластину оси заднего хода и оси промежуточного вала и выбивают оси (у автомобилей ЗИС-5 и ЗИС-150 отвертывают крышки подшипников промежуточного вала);
7. вынимают из картера шестерни заднего хода и промежуточный вал или блок шестерен.

Коробка передач ВАЗ 2107 пятиступенчатая схема, ремонт,

АвтолюбителиЗамена натяжителя цепи привода распределительного вала Ваз-2107Post navigationПопулярные статьиРазделы сайта

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

• появление гула или усиление привычных шумов;
• затруднение переключения передач;
• самопроизвольное отключение во время движения;

https://youtube.com/watch?v=t4hvIWvZc-E

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Схема КПП ВАЗ 2107

Внутри корпуса КПП выделяются:

• два вида валов с разным количеством шестерней – первичный и вторичный;
• рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

1. Убрать и разобрать стержень КПП.
2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
3. Убрать приемную трубу от выхлопной системы.
4. Сместить стартер, отсоединить провод спидометра.
5. Раскрутить держащие кардан болты и убрать его.
6. Тем же способом убирается цилиндр сцепления.
7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены. Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми

Чаще всего заменять приходится изношенную шестерню или подшипник

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Схема коробки передач МТЗ-82 1, устройство и ремонт КПП — MTZ-80.RU

Большой свободный ход рычага переключения передач, неполный выход шестерен из зацепления, самопроизвольное выключение передач свидетельствуют об износе поверхностей трения вилок переключения, кулисы, пазов скользящих кареток, потере упругости пружин фиксаторов (рис. 2.6.1).

Рис. 2.6.1. Коробка передач (продолжение): б — взаимное расположение деталей; 1 — ведомая шестерня понижающего редуктора; 2 — стакан первичного вала; 3 — первичный вал; 4, 6, 31, 34, 36, 50, 55, 62, 63, 65, 70, 73 — кольца; 5, 9, 11, 16. 33, 37, 48, 54, 58, 60, 64, 72 — подшипники; 7 — скользящая шестерня IV и V передач; 8 — скользящая шестерня III передачи; 10 — вторичный вал; 12 — распорная втулка; 13 — ведомая шестерня II ступени редуктора; 14 — регулировочная прокладка; 15 — стакан; 17, 27 — шайбы; 18 — шестерня; 19 — корончатая гайка; 20, 41 — крышки; 21, 42 — прокладки; 22 — ведомая шестерня V передачи и заднего хода; 23 — ведомая шестерня IV передачи; 24 — промежуточный вал; 25 — ведомая шестерня III передачи; 26 — промежуточная шестерня; 28 — упор; 29 — ведущая шестерня I ступени редуктора; 30 — внутренний вал; 32 — крыльчатка; 35 — стакан ведущей шестерни II ступени редуктора; 38, 52 — гнезда; 39 — ведущая шестерня II ступени редуктора со втулкой; 40, 51, 57— втулки; 43 — корпус коробки передач; 44 — промежуточная шестерня заднего хода; 45 — ось промежуточной шестерни заднего хода; 46 — планка; 47 — гнездо подшипника; 49 — гайка промежуточного вала; — заглушка; 56 — промежуточная шестерня понижающего редуктора; 59, 61 — маслоотражательные шайбы; 66 — ведомая шестерня включения ходоуменьшителя; 67 — ведомая шестерня I передачи и заднего хода со втулкой;. 68 — вал I передачи и заднего хода; 69 — свертная втулка; 71 — скользящая шестерня I передачи и заднего хода

Если неисправности обнаруживаются при включении или выключении I передачи и заднего хода, то снимают боковую крышку, а затем вилку переключения. При обнаружении следов износа и толщине щек вилки менее 8,0 мм вилку I передачи и заднего хода заменяют. Наряду с этим проверяют техническое состояние сопряжений вилок переключения и скользящих кареток. Для этого снимают вилки и поочередно вставляют их в соответствующие пазы скользящих кареток, проверяя зазор между ними. Если зазор превышает 1,5 мм, вилку заменяют. Блок шестерен заменяют при ширине паза более 10,8 мм.

Появление посторонних шумов в коробке передач, чрезмерный нагрев отдельных участков корпуса указывают на разрушение или заклинивание подшипников валов.

Чтобы выявить и устранить эти дефекты, из коробки передач сливают масло, снимают пол кабины и крышку коробки передач; при необходимости снимают боковые крышки или раздаточную коробку. После этого монтажным ломиком проворачивают все доступные для проверки валы, воздействуя на них в осевом и радиальном направлениях. При проверке обоймы подшипников не должны проворачиваться в своих гнездах, а какие-либо перемещения валов не должны ощущаться. Если обнаруживают следы износа подшипников, их посадочных мест, легко ощутимые перемещения валов, то коробку передач снимают с трактора и разбирают, заменяя изношенные подшипники.

Стуки в коробке передач, исчезающие при переключении на другую передачу, могут свидетельствовать об усталостном разрушении или выкрашивании зубьев отдельных шестерен.

Оценить степень износа или обнаружить дефекты зубьев шестерен можно при снятых крышках коробки передач и снятой раздаточной коробке. Для проверки рекомендуется поддомкратить одно из ведущих колес трактора и, прокручивая его, осмотреть зубья всех видимых шестерен. При обнаружении дефектов шестерен коробку передач разбирают в последовательности, показанной на рис. 2.6.2—2.6.30, изношенные детали заменяют.

После снятия механизма переключения (см. рис. 2.6.2) проверяют наличие следов износа на наконечнике рычага переключения передач и контролируют размеры деталей: толщину щек вилок, зазор между планками переключения (рис. 2.6.31) и т. д.

При наличии видимых следов износа на наконечнике рычаг переключения заменяют. Вилки заменяют при толщине щек менее 8,2 мм. Зазор между планками переключения должен находиться в пределах 0,3— 1,6 мм.

Рис. 2.6.2. Снятие механизма переключения передач: 1 — корпус вилок переключения; 2 — корпус коробки передач; 3 — болт

Диагностика коробки передач автомобиля МКПП: как выполняется

Среди других типов трансмиссий механическая коробка передач является одной из самых надежных. Однако, как и в случае с любы другим агрегатом, МКПП также может выйти из строя по тем или иным причинам. При этом ремонт механической коробки передач должен проводиться только после того, как выполнена тщательная диагностика МКПП.

Дело в том, что диагностика механической коробки передач позволяет определить не только характер неисправности, но и в отдельных случаях целесообразность ремонта КПП. Другими словами, если возникли признаки неполадок, сначала нужна диагностика, затем агрегат разбирают и проводят дефектовку.

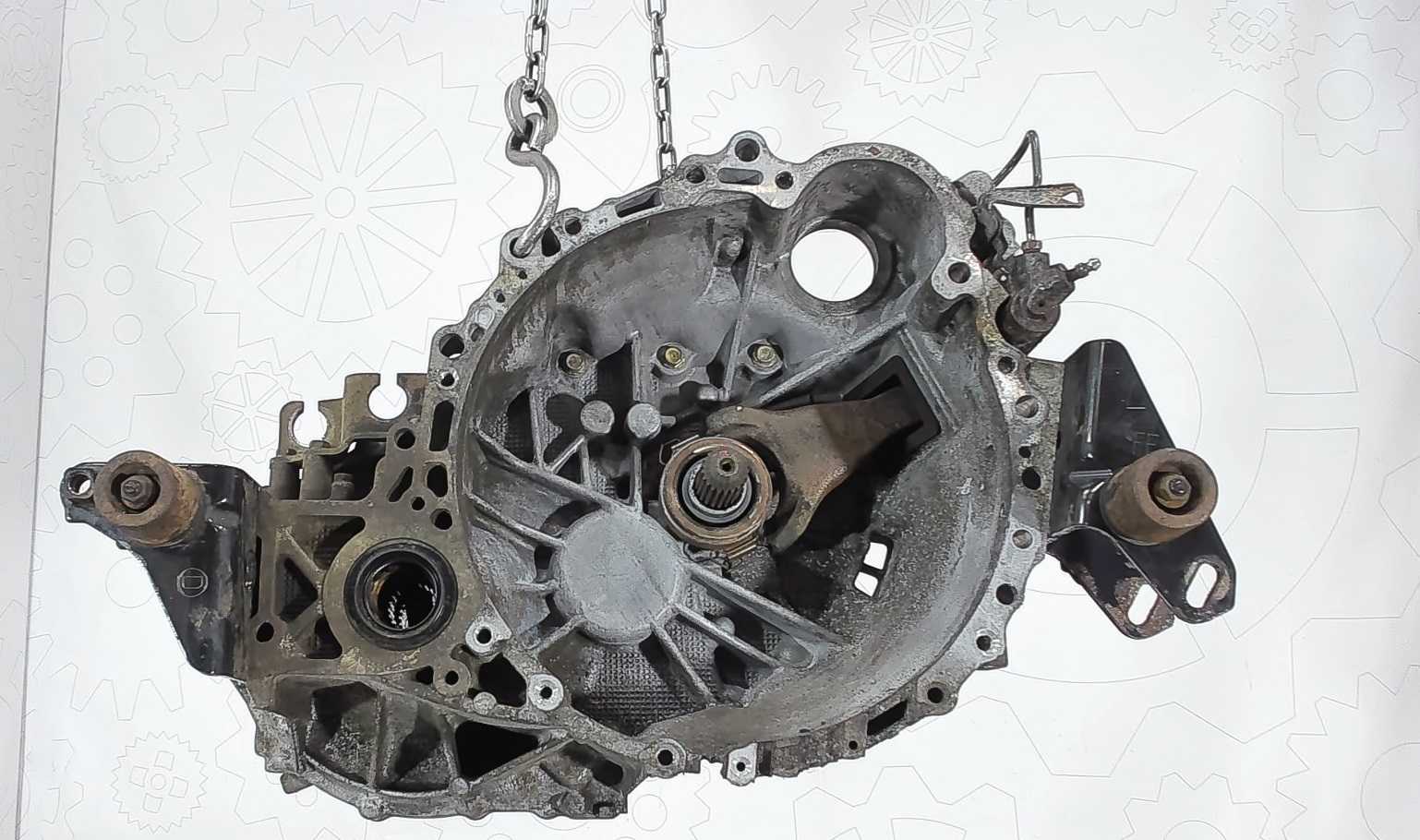

Механическая коробка передач Toyota Avensis

КПП – это одна из главных систем в автомобиле, подверженная сильной нагрузке во время езды. При поломке коробки транспортное устройство не может больше двигаться.

Причины поломки

Ручная КПП может выйти из строя по следующим причинам:

• естественный износ, обусловленный большим пробегом;
• использование запчастей низкого качества при ремонте;
• некачественное машинное масло;
• отсутствие регулярного техобслуживания;
• сложные для данной модели трансмиссии агрессивные режимы вождения.

Каждая разновидность поломок проявляет свои признаки, но точно выявить причину проблемы можно, лишь проведя профессиональную диагностику.

Основные неисправности

Для ручных КПП характерны следующие виды поломок:

• появление шума при переключении скоростей;
• утечка масла;
• затрудненное переключение передач;
• невозможность включить какую-либо из передач либо ее самостоятельное выключение.

Поэтапная инструкция

Необходимые инструменты

Перед тем как приступить к разборке КПП ВАЗ 2110, приготовьте все инструменты, которые вам потребуются по ходу ремонтных работ. То, что вам понадобится:

• набор гаечных ключей;
• молоток;
• набор отверток.

Этапы разборки КПП

Если вы решили заняться разборкой КПП вашего ВАЗ 2110, то можете промыть ее, но следите за тем, чтобы вода не попала внутрь агрегата.

1. Возьмите ключ на «17» и открутите кронштейн, при помощи которого крепится мотор.
2. Теперь вам нужно открутить заднюю крышку. Учтите тот факт, что крышка установлена достаточно плотно, так что вам придется немного ее подстучать, чтобы сдвинуть с места.
3. Теперь вам нужно вдавить шток, чтобы включить скорость. Демонтируйте вилку пятой скорости.
4. Далее, необходимо включить пятую передачу. Возьмите гаечный ключ и открутите гайки первичного и вторичного валов.
5. После этого вам необходимо демонтировать пятую скорость в сборе. Сделав это, можно снять вилку, муфту, а также синхронизатор.
6. Демонтируйте упорную шайбу и произведите разборку муфты.
7. При помощи зубила и молоточка нанесите несколько ударов по первичному валу таким образом, чтобы между ведущей шестеренкой пятой скорости и корпусом агрегата возник небольшой зазор. Затем можно демонтировать ведущую шестеренку.
8. Демонтируйте фиксаторы штоков и выкрутите стопорную пластину, снимите ее.
9. Далее, вам необходимо пододвинуть упорную шайбу, а затем демонтировать ее вместе со втулкой.
10. Возьмите отвертку и произведите демонтаж стопорного уплотнителя первичного и вторичного валов.
11. Аналогичную операцию вам нужно провести по снятию задней передачи.
12. Далее, открутите переднюю часть КПП ВАЗ 2110 и снимите ее, чтобы не мешала.
13. Потом нужно открутить вилку переключений первой и второй скорости, предварительно приподняв шток. Аналогичные действия нужно провести с вилкой третьей и четвертой скорости.
14. Демонтируйте шток пятой скорости, выведя его из механизма КПП.
15. После этого следует вытащить из мест крепления оба вала.
16. Демонтируйте дифференциал в сборе, после чего отсоедините и снимите устройство выбора скоростей. Снимите селектор КПП ВАЗ 2110.
17. Теперь вам нужно снять и вытащить шток выбора скоростей.
18. Далее, вытащите из мест крепления ролики подшипника вторичного вала, демонтируйте обойму подшипника.
19. Снимите маслосборник.
20. Демонтируйте сальники привода и выбейте обоймы подшипника дифференциала.

На этом разбор коробки передач автомобиля ВАЗ 2110 можно считать завершенным. Замените все вышедшие из строя компоненты КПП и соберите агрегат в обратной последовательности. Более подробно о разборе предлагаем вам посмотреть на видео.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Ремонт коробки передач руками, как привести запчасти в нужный вид

1. При необходимости замены шарнира штока, на нем следует отодвинуть защитный чехол, после чего открутить болт на креплении шарнира. Для прочности на болт был нанесен специальный клей ТБ — 1324. Поэтому необходимо перед сборкой почистить болт и нанести на поверхность данный клей.
2. Проверьте магнит, если он целый, просто почистите его от загрязнений. В случае обнаружения небольших трещинок или если он плохо магнитит, следует произвести его замену.
3. Почистите от герметика поверхности картеров КПП, сцепления и заднюю крышку.
4. При помощи трансмиссионного масла смажьте все вращаемые элементы.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

Первым делом открываем капот и отключаем питание с аккумуляторной батареи.

Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

Отключаем колодку от датчика скорости.

Датчик скорости на посадочном месте.

Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров. Запомните какой объём масла вы слили с КПП.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Затем выкручиваем болт который фиксирует модуль зажигания к самой КПП, а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.

Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.

Датчик отмечен красным маркером.

Разъём с датчика снят

Вывёртываем два болта, которые фиксируют реактивную тягу.

Сорванные болты убираем в сторону.

Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи.

Ослабленный рычаг отводим согласно схеме.

Дальше необходимо вывести из мест фиксации внутренние ШРУСы (шарнир равных угловых скоростей — прим.)

При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке.

Почти готово. Шрус уже на приводе.

Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо ослабить болты фиксирующие шаровую опору к поворотному кулаку.

Откручиваем крепления и выводим с кулака шаровую опору

Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач

Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить.

Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП.

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.

Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре.

Демонтаж задней подушки

О том, как легко снять все подушки двигателя, прочитайте эту статью.
При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.

Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.

КПП надежно держит домкрат.

Фиксация двигателя на ВАЗ-2112

Отвёртка должна быть толстая и прочная.

Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления.

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

В силу тех или иных причин коробка переключения передач на вашем транспортном средстве может выйти из строя. Не стоит сразу же отправляться в сервисный центр – возможно, вы сможете провести демонтаж своими руками. В то же время, если сомневаетесь в своих силах и опыте, лучше позвать на помощь профессионала – это обеспечит долговечность работы узла в дальнейшем.
