Домашние генераторы водорода

Как видно из предыдущего раздела, большинство технологических процессов по промышленному получению водорода связаны с воздействием высоких температур, что проблематично в домашних условиях. Рассмотрим водородные установки для отопления, доступные в частном хозяйстве:

Водород из навоза

Биогазовые установки, коих немало в Западной Европе, начинают появляться и у отечественных аграриев. Кустарные биогазовые реакторы, о которых рассказывают в интернете «мастера-очумелые ручки» не отличаются ни производительностью, ни стабильностью генерации. Эффективными являются лишь довольно сложные и недешёвые установки при условии стабильного поступления в них сырья. Это нереально осуществить на мелком частном подворье, но возможно в крепком фермерском хозяйстве. Водород является лишь побочным продуктом при производстве биогаза и, как правило, его не отделяют, сжигая вместе с метаном. Но при необходимости Н2 можно сепарировать.

Принципиальная схема биогазовой установки. Чтобы процесс выработки горючих газов был интенсивным, сырьё ферментируют и периодически перемешивают

Водород из воды

Электролизная водородная установка для отопления дома — единственное на сегодняшний день решение, доступное для частного дома. Электролизер компактен, прост в обслуживании, его можно установить в небольшом помещении. Сырьё для получения топлива — водопроводная вода. Есть ряд именитых производителей, которые предлагают подобные домашние генераторы водорода для отопления дома и заправки автомобиля. К примеру, с 2003 года компания Honda выпускает Home Energy Station, сегодня в продаже уже третье поколение. HES III снабжена солнечными панелями, может устанавливаться в гараже либо на улице.

Home Energy Station — весьма недешёвая установка, способная производить до 2 м2 водорода в час из природного газа либо электролизом воды. В состав станции входит риформер, топливные элементы, система очистки, компрессор и резервуар для хранения газа. Электроэнергия может поступать из сети либо вырабатываться солнечными панелями

Помимо «фирменного» оборудования, которое, кстати, официально в страны СНГ никто не поставляет, сегодня широко рекламируются генераторы Н2, произведенные нашими друзьями в Поднебесной либо таджикскими коллегами в отечественных гаражах. Уровень качества и производительность — разные, от никакого до условно приемлемого. Продавцы подобного оборудования, в отличие от более-менее честных японцев, не обещающих манны небесной, используют «грязные» рекламные технологии, откровенно обманывая потенциальных покупателей на предмет характеристик своего оборудования, продающегося по завышенным ценам.

Полукустарная установка для выработки водорода

На околостроительных интернет-форумах широко обсуждается отопление на водороде своими руками, предусматривающее самостоятельное изготовление электролизера. Это возможно и даже не очень сложно, если домашний мастер владеет азами электротехники и руки у него растут, откуда положено. Насколько эффективно и безопасно — отдельный вопрос.

Автор ролика подробно рассказывает об устройстве топливной ячейки для получения водорода, смонтированной в корпусе обычного фильтра для очистки воды. Установка реально действующая.

Другой вопрос, что получить топливо — это лишь часть задачи. Необходимо обеспечить его генерацию в нужных объёмах, отделить от кислорода и водяного пара, создать запас, обеспечить постоянное давление при подаче в теплогенератор.

Принципиальная схема полноценной установки для получения водорода. Как видно, одной «колбочкой с электродами» здесь не обойтись, нужны резервуары, конденсатор, компрессор. Если посчитать стоимость всего оборудования, получается недёшево

Твердый водород?

В нашей стране лидерами в создании водородно-воздушных топливных элементов (ВВТЭ) для БПЛА и не только являются Институт проблем физической химии ИПФХ РАН и Центральный институт авиационного моторостроения ЦИАМ им. Баранова. ВВТЭ ИПФХ в апреле 2020 года обеспечил рекордный полет длительностью 3 часа 10 минут октокоптера-концепта НЕЛК-88 совместного производства компании НЕЛК и ИПФХ РАН.

Схема размещения гранул «твердого водорода» в крыле БПЛА

Водородная бортовая система обладает очень хорошим ВВТЭ и эффективно работает, но с появлением на борту сжатого баллонного водорода возникли проблемы немалого веса и габарита. Кроме того, сохраняется вероятность утечки газа, что небезопасно. Новейшие сверхпрочные материалы и технологии до конца эту проблему не решили.

Чтобы иметь на борту водорода побольше и в более легкой системе хранения, пробовали перейти на сжиженный при температуре -253°C водород, плотность которого втрое выше плотности водорода, сжатого до стандартных для баллонных систем давлений 300−350 атм., что могло бы увеличить энергоемкость системы. Но проблемы с сосудом Дьюара, термоизоляцией, заправкой и т. п. от такой идеи заставили отказаться. Выход был найден, когда вспомнили о твердых металлических гидридах. В гидриде водород настолько плотно запакован, что о каких-либо его просачиваниях речи не идет. Поэтому «твердый» водород — это серьезный аргумент в решении проблемы безопасности и людей, и техники.

В разных гидридах — натрия, магния, бора и др. — водород в весовом отношении существует в разном количестве, и чемпионом здесь является боран аммиака (боразан) с 20%-ным содержанием водорода

Для получения необходимого для ВВТЭ газообразного водорода боран аммиака достаточно осторожно нагреть, чтобы не было его плавления с пенообразованием, до температуры 85−100°С. Получение такой температуры на борту БПЛА не проблема: до нее при работе, например, нагреваются ВВТЭ

Список автомобилей на водородном топливе

Существует ли автомобиль на водородном топливе? Да, причём их количество не такое уж и малое. Расскажу про самые популярные модели.

Honda Clarity

Автомобиль продавали в Японии и Калифорнии до 2014 года. Запас хода около 600 км, что больше, чем у любого электрокара. Заправляется Honda Clarity за считанные минуты.

Затем автоконцерн Honda выпустил конкурента Toyota Mirai, цена которого 72 тыс. долл. под названием Clarity Fuel Cell. На полной заправке можно было проехать до 700 км. Мотор имеет мощность 174 л.с. Автомобиль 5-местный.

Toyota Mirai

Это японский автомобиль, который создали после несколько десятков лет разработок. Автомобиль сначала выпустили для японского рынка, а затем и для американского.

Запас хода автомобиля на одной заправке 502 км, максимальная скорость – 178 км/ч., мощность – 153 л.с. В авто встроена система, которая видит препятствия и автоматически включает тормоз. В машине есть сенсорные экраны, при помощи которых осуществляется управление навигацией и микроклиматом.

Ford Airstream

Это гибридный автомобиль с электрическим мотором и водородными ячейками. Поэтому кроме водорода автомобиль может применять для движения аккумуляторы, которые подзаряжаются от водородных элементов.

На аккумуляторе Ford Airstream может проехать около 40 км (это половина заряда), а затем активируется водородное топливо. Запас хода чуть более 450 км, а максимальная скорость — 135 км/ч.

Mercedes-Benz GLC F-CELL

Это первый серийный автомобиль, который сочетает в себе аккумулятор и водородные топливные ячейки. На электричестве он может проехать 50 км, а на водороде – около 430 км. Отмечу, что аккумулятор можно зарядить от обычной электрической розетки.

Автомобиль можно использовать как в качестве электрокара на небольшие расстояния, так и в качестве водородного авто для длительных поездок.

Pininfarina H2 Speed

Это итальянский автомобиль, который способен разгоняться до 100 км/ч всего за 3,4 секунд. Максимально автомобиль может разгоняться до 299 км/ч. Запасы чистого водорода в баке – чуть более 6 кг. Кроме этого Pininfarina имеет мощный аккумулятор и электромоторы. Цена этого продвинутого автомобиля составляет 2,5 млн. долл.

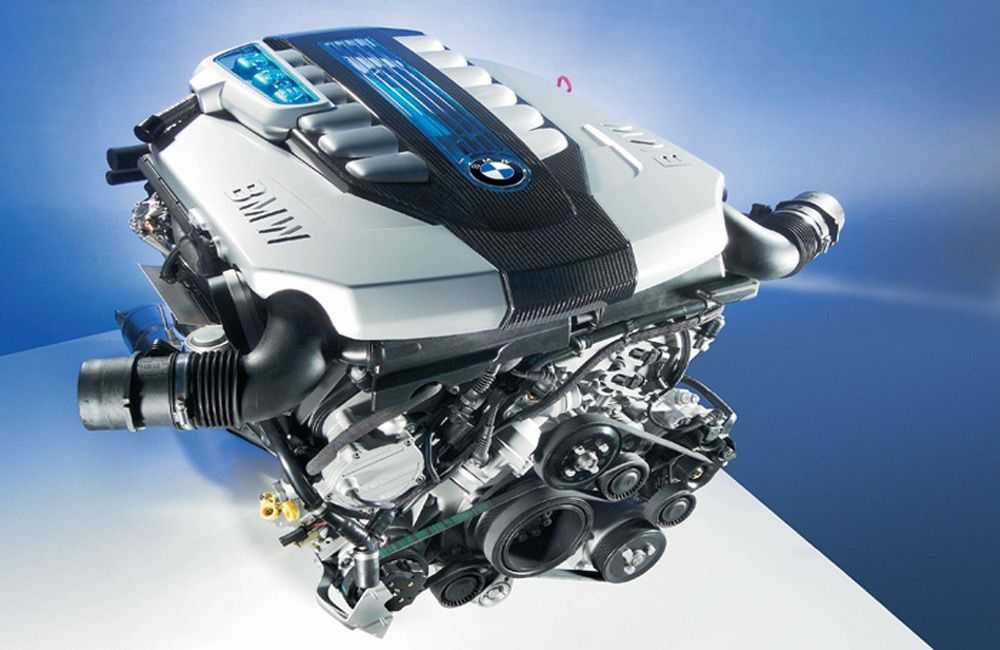

BMW Hydrogen 7

Авто создано на базе стандартной BMW 7. Он работает как на бензине, так и на жидком водороде. В BMW Hydrogen 7 имеется бензиновый бак на 74 литра и большой водородный баллон весом целых 8 кг. Таким образом, максимальный запас хода в этой машине 780 км.

Автомобиль автоматически переключается между двумя типами топлива. Мощность двигателя на водороде – 228 л.с., а на бензине – больше на 32 л.с. Максимальная скорость 229 км/ч, разгон до 100 км/ч осуществляется чуть меньше, чем за 10 секунд.

Hyundai Nexo

Этот автомобильный концерн также стал одним из первых производить серийные водородные автомобили. Мощность двигателя Hyundai Nexo составляет 161 л.с., запас хода – 600 км. Разгоняется авто до 100 км/ч за 10 секунд. Цена автомобиля от 70 тыс. долл.

Grove Obsidian

Это водородный китайский автомобиль нового поколения, у которого запас хода составляет впечатляющие 1000 км. Он экономно расходует топливо за счёт облегчённого корпуса из углеродного материала и невысокому аэродинамическому сопротивлению. Заправка бака происходит всего за 3 минуты, а сам топливный бак очень прочен. А если бак будет повреждён, то водород из него вытечет в жидком виде и сгорит менее чем за 2 минуты.

Серийно автомобили станут выпускать с 2020 года, а к 2030 планируется создать 1 миллион экземпляров.

Другие авто

Ограниченно выпускают:

• Audi A7 h-tron quattro;
• Hyundai Tucson FCEV;
• Mazda RX-8 Hydrogen RE;
• Автобус Ford E-450;
• Низкопольные автобусы MAN Lion City Bus.

Испытывают:

• Focus FCV;
• Honda FCX;
• Nissan X-TRAIL FCV;
• Toyota Highlander FCHV;
• Volkswagen — space up!;
• Mercedes-Benz A-Class и Mercedes-Benz Citaro;
• Irisbus;
• Toyota FCHV-BUS;
• единичные модели в Чехии, Китае и Бразилии.

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна – не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки

Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим. Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор

Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Как сделать водородный двигатель своими руками

Создание генератора водорода — эффективный способом существенного сокращения топливных расходов. Задача — подать в камеру сгорания специальный газ (система Брауна). Ниже приведена простая пошаговая инструкция.

1. Сборка электролита

Используйте 8 электролитических пластин из нержавеющей стали (16×20 см), уложив их друг на друга. У них уже должно быть отверстие сверху. Просверлите еще по одному отверстию толщиной 1 см. Между ними поместите ПВХ проставки (толщиной 3 мм). Стальные пластины не должны касаться друг друга. С помощью винтового соединения скрепите конструкцию.

2. Подготовка пластикового контейнера

Подготовьте ёмкость. Вставьте два длинных винта внутрь крышки, зазоры закройте герметиком. Прикрепите провод к каждому винту, обмотав его вокруг, оставьте снаружи контейнера. Сделайте еще одно отверстие в крышке и вставьте туда резиновый шланг, погрузив его в воду. Другой конец трубки должен открываться в пластиковый корпус воздухозаборника автомобиля.

Нужно будет просверлить отверстие в корпусе, чтобы вставить трубку. Для более прочного соединения используйте фитинги из ПВХ на обоих концах. Налейте дистиллированную воду, заполнив половину объёма. Положите пол чайной ложки соли или полную пищевой соды, хорошо перемешайте.

Поместите электролит из нержавеющей стали в контейнер, убедившись, что он хорошо погружен. Любые промежутки внутри ёмкости должны быть заполнены герметиком, чтобы предотвратить утечку газа. Внутри тары мгновенно образуются пузырьки, газ начал вырабатываться.

3. Подключение к источнику питания

Соедините выводы винтов контейнера с положительными и отрицательными клеммами источника постоянного тока с помощью зажимов. Если провода не обеспечивают убедительного соединения, используйте вместо этого барашковые гайки.

Можно подключить его напрямую к аккумулятору, отрицательный контакт подключается к аналогичному выводу батареи, а положительный — к реле зажигания блока предохранителей. Это необходимо для того, чтобы генератор включался только тогда, когда автомобиль тоже включен.

Сделать полноценный водородный двигатель для автомобиля своими руками не получится, поскольку технология довольно сложная.

</index>

Первым разработчиком, представившим водородный двигатель для автомобиля широкой публике, был концерн «Тойота». Ещё в 1997 году ими был презентован внедорожник FCHV, который тогда так и не запустили в серийное производство.

Хорошей альтернативой бензину может стать водородный двигатель

Сегодня ведут исследования и другие компании, среди них:

• Honda Motor,
• Volkswagen,
• General Motors,
• Daimler AG,
• Ford Motor,
• BMW и так далее.

Есть ли будущее у автомобилей на водородном топливе

В настоящее время имеется множество препятствий для того, чтобы перевести большую часть автомобилей на водородное топливо:

Высокая цена водорода. Примерная цена 9 долларов на 100 км пробега. Гибридный автомобиль (Toyota Prius) проедет те же сто км за 2,8 долларов, а Tesla Model S – за 3 бакса. А снижение цены на водород до уровня цен на бензин не прогнозируют даже сами производители автомобилей. Поэтому здесь не получится никакой экономии как при покупке транспорта, так и при заправках.

Производство водорода — вредно для экологии. Сейчас водород производится при помощи паровой конверсии метана, либо частичного окисления. После производства чистого водорода в атмосферу оксид углерода (углекислый газ, CO₂), против которого борются многие страны при помощи альтернативных источников энергии для автомобилей. Поэтому здесь получается замкнутый круг.

Отсутствие развития водородных заправок. Для открытия средней водородной заправочной станции требуется не очень большие средства. Все станции можно пересчитать по пальцам, поэтому на водородном автомобиле далеко не уедешь. Придётся осуществлять поездки только в тех местах, где имеются эти самые водородные станции.

Высокая цена на водородные автомобили. Цена на Toyota Mirai на данный момент составляет от 58 тыс. долларов, а на самом деле его продают почти по себестоимости. Из-за таких цен многие не спешат с покупкой таких автомобилей.

Отсутствие преимуществ перед электрокарами. Запас хода, цена заправки, безопасность, мощность и разгон – везде выигрывают электрические автомобили по сравнению с водородными машинами. Единственный плюс у водородных авто – это очень быстрая заправка – 3-5 минут, тогда как электромобили заправляются за 30 минут и более. В любом случае можно в электрокарах можно быстро поменять батарею и через пару минут ехать на «полном баке». Да и когда изобретут более быстрый метод заправок электрических автомобилей, то водородные авто отойдут на 2 план.

Для чего тогда автоконцерны производят и разрабатывают автомобили? Во-первых, это вложение, вдруг через несколько лет именно эта технология окажется наиболее перспективной. Во-вторых, между фирмами идёт соперничество. В-третьих, в некоторых штатах законодательство так поменялось, что сделать водородное авто в 5 раз выгоднее, чем электрокар, плюс государство даёт постоянные гранты и вливания на развитие заправок. Если появится большое количество заводов по производству водорода, то цена автомобилей и водорода будет более интересная.

Видео: Автогиганты бьют по ТЕСЛА: ВОДОРОДНЫЕ автомобили будущего!

Водородный автомобиль – это авто будущего, к переходу на которые могут перейти в недалёком будущем. Сейчас самый популярный авто на водороде – это Toyota Mirai, стоимость которого сравнима с ценой электрокаров. Обеспечивается работа автомобилей при помощи специальных топливных ячеек или элементов, число которых достигает несколько сотен.

Если бы цена на газ была меньше, а заправок было бы больше, то авто с водородными двигателями получили бы не меньшую популярность, чем электромобили. Посмотрим, что покажет будущее.

Да
100%

Нет
0%

Не знаю
0%

Уже попробовал
0%

Проголосовало: 2

Сделай репост и информация будет всегда под рукой

Бортовое питание[ | ]

Этот раздел имеет чрезмерный объём или содержит маловажные подробности. Если вы не согласны с этим, пожалуйста, покажите в тексте существенность излагаемого материала. В противном случае раздел может быть удалён. Подробности могут быть на странице обсуждения.

Водородные топливные элементы могут использоваться и для бортового питания самолётов, морских судов, крупных грузовиков. Для бортового питания могут применяться SOFC-топливные элементы.

В 2006 году производители топливных элементов совместно с Европейским Агентством Авиационной Безопасности (EASA) начали разрабатывать стандарты сертификации топливных элементов для самолётов.

Airbus выступает координатором европейского проекта New Configured Aircraft (CELINA). Проект работает над снижением веса и размеров топливных элементов мощностью 400—600 кВт. 40 % электроэнергии Airbus A330-300 будет вырабатывать в водородных топливных элементах[источник не указан 2517 дней

]. Разработчикам поставлена цель — увеличить это количество до 60 %.

Первые лётные испытания установки для бортового питания на водородных топливных элементах мощностью 20 кВт. проведены Airbus в феврале 2008 года на самолёте Airbus A320.

Использование силовых установок на водородных топливных элементах на самолётах позволит снизить уровень шума, потребление топлива и выбросы экологически опасных газов.

Boeing также разрабатывает SOFC-топливные элементы для бортового питания. Силовая установка мощностью 440 кВт. позволит сократить потребление керосина на 75 % во время стоянки на земле. Боинг планирует завершить разработки к 2020 году[источник не указан 2517 дней

В марте 2008 года во время экспедиции STS-123 шаттла Endeavour топливные элементы производства компании UTC Power преодолели рубеж в 100 тысяч операционных часов в космосе. Водородные топливные элементы производят энергию на борту шаттлов с 1981 года.

Основные достоинства и недостатки двигателей внутреннего сгорания на водороде

Как было сказано выше, масса автомобилей, использующих водород в качестве топлива для двигателя внутреннего сгорания значительно ниже, чем у конкурентов. А вот полезный объем багажных отделений, несмотря на необходимость установки топливных баков для водородного топлива — больше. В конечном итоге масса и объем двигателя внутреннего сгорания, дополнительного бака для водорода, традиционной трансмиссии и топливной системы меньше, чем масса и габариты электродвигателя, мощных аккумуляторов, преобразователей тока, редукторов.

Серьезным преимуществом является и возможность использования в качестве топлива не только водорода, но и традиционных видов топлива. Правда за это приходится расплачиваться необходимостью иметь два топливных бака. Однако внедрять такую технологию в «массы» будет проще — это факт.

Из негатива — низкая взрыво- и пожароопасность.

Нерешенным является и вопрос о баках для водорода. Инженеры изобрели несколько способов хранения водорода — металл-гидридные аккумуляторы, баки для хранения под высоким давлением или в сжиженном виде. У каждого из способов есть преимущества и недостатки, однако технологии не стоят на месте, и рано или поздно приемлемый вариант будет найдется.

Какой из двух вариантов, водородные топливные элементы или двигатели внутреннего сгорания, работающие на водороде или водородно-бензиновой смеси, окажется экономически и технически наиболее перспективным пока не ясно: исследования в данной области продолжаются…

Выводы и полезное видео по теме

На представленном ниже видеоролике вы увидите обзор модели газового котла, работающего на водородном топливе, произведенного известной корейской компанией DAEWOO.

Водород не без основания называют топливом будущего: этот газ может стать практически безграничным ресурсом дешевого экологически чистого горючего, которое можно использовать в разных установках.

Котел на водородном топливе, изготовленный в заводских условиях или самостоятельно, позволит создать автономную отопительную систему. Это поможет значительно сократить платежи в ЖКХ, решит вопрос о поддержании комфортной температуры в жилых комнатах и подсобных помещениях.
