Как проверить зарядку аккумулятора и работоспособность генератора мультиметром

Для понимания процесса, рассмотрим устройство генератора:

Поломка хоть какого из компонент приведет к нарушению работоспособности всего агрегата. Для начала проверяется механическая часть. Снимать генератор не требуется, довольно снять со шкива приводной ручейковый ремень.

Прокрутите вал рукою, и удостоверьтесь в том, что ротор свободно крутится в подшипниках. При критичном износе щеток, будет слышен соответствующий скрежет.

Затем проверьте целостность и крепление кабелей питания и управления. Если зрительный контроль не посодействовал отыскать неисправность – предстоит проверка генератора мультиметром.

Для этой процедуры не нужен проф устройство со обилием функций. Довольно 3-х режимов: «прозвонка», «измерение сопротивления», «измерение напряжения».

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Статор генератора

Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений

Особое внимание следует обратить на следы возможного подгорания

Далее можно проводить проверку мультиметром, выставив режим «Измерение сопротивления». С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Проверка статора

Проверка конденсатора генератора

Подключаем к конденсатору омметр. Если конденсатор исправен, то в не зависимости от полярности подключения, начальное не большое сопротивление постепенно будет увеличиваться и вскоре перестанет меняться. Это нормально и является показателем работоспособности конденсатора.

Как вы, наверное, поняли, проверить генератор автомобиля не так уж и сложно. Необходимо иметь некоторую сноровку, подготовку, и соответствующие приборы, которые можно купить на любом авторынке.

Но мы тут рассмотрели только электрическую составляющею неисправностей генератора, а существуют еще и механические проблемы.

Не хотелось бы растягивать статью, но стоит про самую распространенную проблему, это выход из строя подшипников генератора.

Видео

Как проверить автомобильный генератор своими руками в домашних условиях. Как сделать стенд для проверки генератора за 5 минут.

Полезный совет от автоэлектрика: как удалить выработку на кольцах ротора генератора.

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Симптомы неисправности

О неисправности генератора могут свидетельствовать следующие признаки:

• на «приборке» постоянно горит лампочка-сигнализатор;
• АКБ начал быстро разряжаться, а повторная зарядка не спасает положение;
• наблюдаются сбои в функционировании электрического оборудования (вентиляция и отопление, мультимедийные устройства, сигнализационная система и освещение), даже если мотор будет работать исправно;
• в автомобильном салоне появился запах чего-то горелого;
• генератор начал свистеть или шелестеть.

Если вы заметили эти симптомы, то следует незамедлительно отправиться в автосервис для проведения тщательной диагностики. Однако проверить работоспособность генератора можно и своими силами, особенно если у вас есть навыки использования автотестера.

Подсказки автомобиля

Собственно про них я уже вам говорил сверху, если генератор отказывается работать, то это легко заметить даже внутри салона.

Все современные машины будут сигнализировать контрольной лампой – «красный аккумулятор» на панели приборов. Если горит или даже моргает – то в этом нет ничего хорошего, нужно сразу же реагировать иначе разряд не за горами.

• Слабое свечение всех приборов. «Контрольная лампа» может и перегореть, а вот если вы заметили что приборы стали светить тускло, то это значит — что машина работает от АКБ, а не от генератора. Опять же нужно проверять.
• Обрыв ремня. Если залезли под капот, а там увидели обрыв ремня, который крутит генератор, значит ОБЯЗАТЕЛЬНО ПРОВЕРЯТЬ РАБОТОСПОСОБНОСТЬ! Иначе опять же можно убить свою батарею.

Это все очевидные неисправности, но бывает такое — что аккумулятор сдох и вроде бы все нормально, но что-то внутри «гложет» — а не генератор ли? Как проверить легко и быстро на машине, не снимая? Вопрос? И тут все достаточно легко

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

1 Способ — С помощью мультиметра

2 простых и надёжных способа проверки автомобильного генератора без его снятия

1. Заглушить двигатель и отсоединить минусовую клемму аккумулятора.
2. Взять мультиметр и установить его в режим вольтметра на напряжение 20V.
3. Подсоединить щупы мультиметра на плюсовой и минусовой полюса аккумулятора. Напряжение должно быть в пределах от 12,4V до 12,8V.

1. Далее одеваем минусовую клемму обратно на аккумулятор. Запускаем двигатель и повторяем измерения. На этот раз значения должны быть от 13,8V до 14,6V (в автомобилях, “навороченных” различной современной электроникой допустимо значение до 14,8V).
2. Увеличиваем нагрузку путём включения фар, печки, магнитолы. Напряжение на клеммах не должно опускаться ниже 13,6V.

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

• аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
• аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
• нет надежной массы двигателя с кузовом;
• генератор не выдает нужную зарядку;
• слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

• обрыв подходящих к узлу проводов;
• пробой диодного моста;
• неисправность реле-регулятора;
• замыкание (перегорание, обрыв) роторной или статорной обмотки;
• износ подшипников;
• стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

• не крутится генераторный шкив с валом на заведенном двигателе;
• появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

• запускаем мотор;
• отсоединяем минусовую клемму, отводим ее в сторону;
• если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
• не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Проверить, не снимая с машины

Есть два 100% способа, которые лично я вам советую.

1) Проверка с мультиметром. Конечно, не у всех он есть, но справедливости ради стоит отметить, что это достаточно распространенный девайс и скажем у вашего отца – соседа – друга, он «по-любому» будет. Для начала замеряем на неработающем двигателе, на клеммах батареи, нормальное напряжение должно быть около 12,5 – 12,7В., в идеале.

Запускаем автомобиль, не газуем, и не включаем никакие электрические приборы — при работающем двигателе замеряем напряжение, оно должно быть в пределах 13,8 – 14,5 Вольта.

Однако на современных авто, где напичкано много электроники производители заверяют — что 14,8 Вольта ЭТО ТАКЖЕ НОРМАЛЬНЫЙ ПОКАЗАТЕЛЬ. Про это чуть ниже. Далее подключаем нагрузку — фары, печка, обогрев заднего стекла, противотуманки, магнитола, после этого напряжение должно немного просесть – но не ниже 13,7 – 14,0В. Если оно ниже, скажем в 12,8 – 13В, то значит генератор не работает, нужно его проверять.

2) Старый дедовский метод. Почти на всех машинах так можно проверять, причем этот метод рабочий на все 100%. Но делать нужно все очень аккуратно. Итак – запускаем двигатель, включаем не очень большую нагрузку (например, фары или подогрев заднего стекла). И на рабочем двигателе нам нужно снять минусовую клемму с АКБ, откручивается все ключом на «10». Снимаем ее и убираем в сторону, можно просто поднять над клеммой.

Если машина продолжает уверенно работать, фары не потускли, то значит ваш генератор на 100% рабочий. Если машина сразу же заглохла, то значит — генератор на 100% не рабочий и срочно нужно его смотреть. Так я проверял еще на ВАЗ 2101 и сейчас работает на моем АВЕО.

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Заключение

Я надеюсь, что прочитав эту статью, вы поняли, как проверить генератор на машине без снятия.

Кратко алгоритм:

— запустили двигатель, скинули минусовую клемму, двигатель не заглох – ОК

— послушали что не шумят подшипники – ОК

— если генератор оборудован обгонной муфтой, проверили её – ОК

Если все эти пункты выполняются генератор можно считать исправным.

На этом у меня сегодня все. Если у вас остались вопросы или вы хотите дополнить статью, пишите .

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
   • слабый контакт между проводами или обрыв в электрической цепи;
   • некорректная регулировка;
   • замыкание между контактами;
   • спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
2. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
   • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
   • неверно выполненное «прикуривание» от другого авто;
   • грязь или влага, проникшие внутрь корпуса генератора.

• мгновенная разрядка полностью заряженного аккумулятора;
• появление свистящих звуков из-под капота при запуске двигателя или во время движения;
• на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
• быстро тускнеют фары при движении;
• выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
3. Простаивание в многочасовых пробках при работающем двигателе.

Источник

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

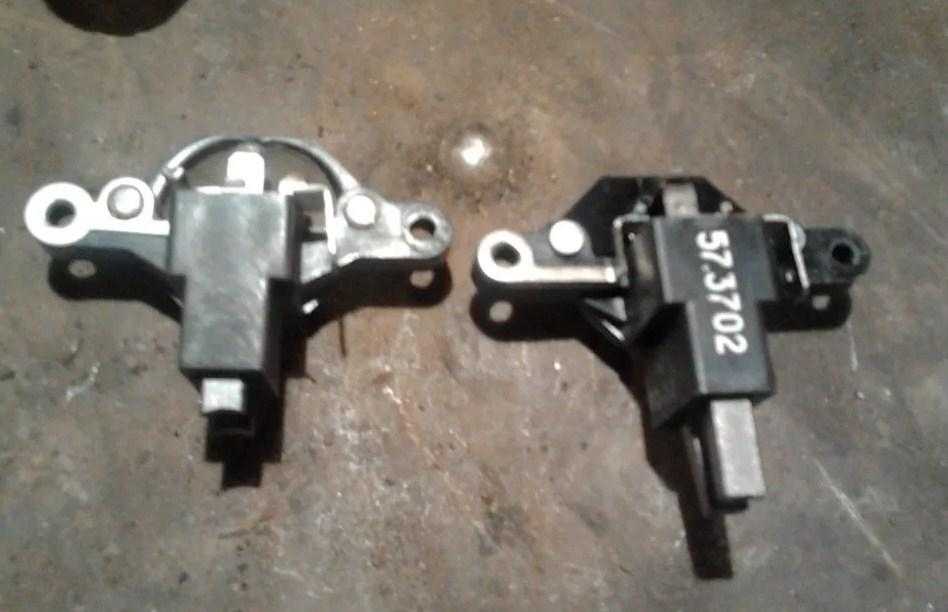

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить подшипники генератора?

По-хорошему, для проверки подшипников, необходимо снять ремень генератора. Только так можно полностью проверить люфты и шум подшипников.

Есть дедовский метод прослушивания подшипников.

Вам понадобится металлической пруток достаточной длинны.

На запущенном двигателе упираем пруток в генератор, а второй конец подносим к уху (ВНИМАНИЕ нельзя засовывать пруток в ухо, вы и так все отчетливо услышите). Делается это вот  так:

Делается это вот  так:

Проверка механической части.

Как проверить состояние подшипников генератора?

Для прослушивания подшипников потребуется пруток или рейка.  Методика проверки следующая —   в генератор упирают металлический пруток, другой конец подносят к уху и при запущенном двигателе слушают.  Делается это примерно вот так:

Если вы не слышите никаких посторонних шумов, скорее всего подшипники генератора в порядке и в них даже нет люфта.

Для верности, можно скинуть ремень и поболтать якорь.

Как проверить обгонную муфту?

На всех автомобилях оборудованных автоматическим натяжителем ремня,  в обязательном порядке, используется обгонная муфта.  Дело в том, что при резком снижении оборотов двигателя, генератор, по инерции, может протянуть ремень, ослабить натяжитель  и ремень соскочит.

Принцип работы обгонной муфты очень похож на бендикс стартера — передача крутящего момента возможна только от ремня к якорю!

Проверяется обгонная муфта очень просто — при изменении оборотов двигателя, особенно при его замедлении обгонная муфта не должна издавать шума.

При заглушенном двигателе, при помощи отвертки, необходимо покрутить якорь генератора через вентиляционное отверстие, если обгонная муфта исправна, якорь будет вращаться только в одну сторону.

Вот небольшое видео про то, как  проверяется обгонная муфта:

Если вам интересно почитать подробнее про обгонную муфту, у нас на сайте есть отдельная статья.

Как проверить состояние щеток  генератора?

Щеточный узел важный элемент генератора —  через щетки подается ток для подмагничивания якоря,  и  именно  благодаря периодической подаче тока на обмотку якоря, реле регулятора напряжения поддерживает уровень напряжения в бортовой сети.

Проблема в том, что никакой диагностикой посмотреть состояние щеток невозможно!

Если вы однажды не хотите увидеть вот так лампу на панели:

Хотя бы раз в год снимайте щеточный узел и осматривайте состояние щеток,  благо у большинства генераторов сделать это несложно. Если вы видите что щетки износились, замените их на новые….

Но, как правило, большинство автомобилистов, предпочитают ездить до того момента когда загорится лампа неисправности, а потом меняют узел в сборе так как на аккумуляторе можно доехать до сервиса.

Заключение.

На этом у меня сегодня всё.  Я надеюсь, что статья про то, как осуществляется проверка генератора  на автомобиле, была вам полезна и полностью ответила на все ваши вопросы.

Если вы хотите дополнить статью или если у вас остались вопросы пишите комментарии.

Как проверить снятый генератор

Узел
снимают с автомобиля, если предварительные замеры напряжения показали
критическое отклонение от нормального диапазона при заведенном и неактивном
двигателе. На снятом агрегате проверяют коллектор. Для этого снимается
регулятор напряжения и щеточный узел, пальцем проверяется область коллектора.
Если ощущается шероховатость поверхности и выбоины, деталь меняют.

Снятый
генератор проверяют мультиметром, аналогичным способом, как и на автомобиле или
контрольной лампочкой.

Контрольная
лампочка имеет два присоединенных провода: минус и плюс, при прикладывании
проводив к клеммам генератора проверяют работоспособность ротора и регулятора
напряжения.

Для
проверки регулятора напряжения деталь подключают к источнику питания не менее
16 В. Минусовый провод от ИП подсоединяется к минусу регулятора, плюсовый к
плюсу. Лампочка присоединяется проводами к выходам регулятора. При увеличении
напряжения с источника питания на реле лампочка загорается в диапазоне 12 – 13
В. при увеличении напряжения до 14,5 лампа на исправном реле гаснет. Если
источник питания подает напряжение выше 15 В, но контрольная лампа горит, реле
неисправно.

Детали генератора и способ проверки	Визуально	Мультиметром	Контрольной лампочкой
Ротор	—	+	+
Статор	—	+	—
Регулятор напряжения	—	+	+
Диодный мост	—	+	—
Щетки	+	—	—
Контактные кольца	+	+	—

Автомобильный
генератор легко проверить только в том случае, если есть минимальные знания о
порядке работы агрегата. Самостоятельно рекомендуется проверять общую
исправность генератора через измерение поступающего напряжения на АКБ.

Если
агрегат неисправен, лучше обратиться в мастерскую, где специалист быстро выявит
неисправность и проведет замену.

Щетки и контактные кольца

Для нормальной работы лампочек, стеклоподъемников, дворников и других электроприборов, а также для зарядки аккумулятора необходимо поддерживать значение постоянного тока на уровне 13,5-14,5 В. при превышении этого уровня бортовое электрооборудование выйдет из строя. . Высокое напряжение также вызывает некоторое повреждение аккумулятора, сокращая срок его службы из-за перезарядки.

Поэтому для обработки тока, вырабатываемого генератором, используется специальное устройство — регулятор напряжения. С его помощью в бортовую сеть подается ток, который поддерживает требуемые параметры вне зависимости от частоты вращения коленчатого вала. Часто бывает необходимо проверить напряжение генератора с помощью мультиметра.

Современные реле электронные, и их конструкция нерушима. В случае выхода из строя они не подлежат регулировке или ремонту, а подлежат полной замене. Это считается единственнымПоложение стрелки вольтметра — около красной зоны или в самой зоне. Поэтому необходимо проверить якорь генератора с помощью мультиметра.

При проверке напряжения мультиметром при работающем двигателе его показания на клеммах АКБ будут меньше требуемых 13,6 В. Для более точных результатов рекомендуется предварительно проверить заряд АКБ от генератора с помощью мультиметра.

Как проверить исправность генератора автомобиля не снимая его (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
6. Во время малых оборотов напряжение на тестере будет 14–14,9 Вольт, а контрольная лампочка должна погаснуть.
7. После подождать 1–2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4–12,8 Вольт.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Конструктивные особенности генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Почему генератор выходит из строя

Чащевсего генератор выходит из строя из-за износа комплектующих. Большинстводеталей автомобильного генератора не подлежат ремонту. После того, какподшипник или щетка отработали ресурс, требуется осмотр и их замена. Кдополнительным причинам выхода из строя относят:

• некачественные комплектующие;
• коррозия после попадания на агрегат солевых реагентов сзимней дороги, масла и других агрессивных сред.

Всенеисправности условно делятся на две группы.

Поломки механической частигенератора:

• Разрушение корпуса.
• Заклинивание подшипника. Ротор в корпусе вращается наподшипниках, и со временем деталь разбивается. Попавшая влага и пыльпровоцирует подклинивание, шток перестает вращаться. В 70 % случаев призаклинивании подшипника происходит растяжение или разрыв ремня.
• Растяжение шкива.
• Износ угольных щеток.

Неисправностиэлектроники:

• Генерация тока прекращается, если сгорела обмотка.
• Пробой диода.
• При неисправном реле АКБ не заряжается.

Проверка диодного моста и конденсатора

Задача этого узла в предотвращении прохождения электричества к генератору. Он должен направлять его от генератора к потребителю. При этом всякое отклонение является неисправностью диодного моста.

Для проверки демонтируем его и распаиваем выводы на генераторе. Выставляем прибор на «прозвон».

Для проверки силового диода черный щуп подносим к пластине моста, красный крепим на выход. При показании мультиметра 400-800 Ом – диод исправен, другие цифры требуют замены диода или моста.

При проверке вспомогательного диода, операция выполняется аналогично. Но при перемене щупов местами, прибор должен показать значение сопротивления стремящегося к бесконечности.

При проверке полярного конденсатора, нужно убрать оставшийся заряд. Затем, на шкале выставляем замер сопротивления. Контакты должны крепиться, соблюдая полярность. При замере исправной детали, сопротивление постепенно растет. В противном случае, когда на экране будет 0, ее следует заменить.

Если тестируется неполярный конденсатор, на шкале значений выставляется МОм. Щупы располагаем на контактах независимо от полярности. Затем, нужно замерить значение сопротивления. Если на экране цифра меньше 2 Ом – это неисправная деталь.

В заключение, необходимо напомнить, что все измерения при проверке работоспособности генератора с помощью мультиметра, проводятся измерением значения сопротивления электрического тока.

Только для измерения напряжения на выходе генератора, прибор настраивают для измерения этой величины. Провести проверку генератора мультиметром может любой новичок. Нужно только работать с полной ответственностью и следовать инструкциям.

Признаки слабой зарядки генератора

Для того чтобы понять, что генератор не обеспечивает нормальную зарядку, необязательно производить замеры, определить неисправность можно и по различным признакам:

• во время работы двигателя промаргивает или загорается контрольная лампа зарядки на панели приборов;
• под нагрузкой (включение фар, обогревателя заднего стекла и др.) падают обороты двигателя;
• тускло горят фары, особенно это заметно при включении дальнего света;
• при увеличении оборотов двигателя слышен свист, причиной которого является слабо натянутый приводной ремень, поэтому падает и зарядка.

Контрольная лампа состояния бортовой сети обязательно должна загораться при включении зажигании и гаснуть на заведенном двигателе. Если лампа на панели приборов вообще не зажигается, возможно, она перегорела, ее необходимо заменить. Световые индикаторы сейчас устанавливаются практически на всех современных автомобилях, раньше для контроля за состоянием электросети в основном использовались вольтметры. Эти измерители перестали применяться в силу большой погрешности в показаниях: по вольтметру на щитке приборов сложно определить, какую именно зарядку дает генератор, а вот сигнальную лампу трудно не заметить, если она загорелась.
