Для чего нужна обгонная муфта генератора на самом деле?

Добрый день. В сегодняшней статье я расскажу, для чего на самом деле, нужна обгонная муфта генератора. Как проявляются ее неисправности и, что будет, если она заклинит.

Краткий ответ:

Обгонная муфта нужна только на автомобилях оборудованных автоматическими натяжителями ремня, чтобы, при резком уменьшении оборотов двигателя, ремень не спадал. Подробнее ниже.

Как работает обгонная муфта?

Все катались в детстве на велосипеде? Всем знакомо, что при помощи педалей, вращение передается на колесо, а вращение колеса, в свою очередь, не передается на педали. Т.е. передача крутящего момента возможна только в одном направлении.

Точно также работает и обгонная муфта. Только она оптимизирована для работы на больших оборотах и сделана гораздо компактнее.

Пример конструкции и работы обгонной муфты:

Для чего на самом деле нужна обгонная муфта?

На большие сайтов рассказывается редкостная ерунда о том, что обгонная муфта нужна для лучшей сохранности ремня генератора и генератора, так как при работе двигателя возникают пульсации, и ремень то растягивается, то сжимается

Пишут про то, что особенно важно, чтобы она была на генераторе дизельного двигателя т.к. там эти пульсации на порядок выше и т.п

ерунда, что с внедрением муфты срок службы ремня увеличивается в 10 раз. Сложилось впечатление, что все статьи написаны технически безграмотными журналистами, не знающими устройство автомобиля.

Все гораздо проще. Двигатель вращается довольно линейно. Маховик отлично стабилизирует его работу и при оборотах выше холостого хода, я бы считал, что для ремня и навесного оборудования, двигатель вращается с одинаковой скоростью во время всего оборота.

Якорь генератора является самым тяжёлым элементом раскручиваемым ремнем, и при этом он является наиболее огибаемым:

Естественно, сила трения (сцепления) ремня с генератором значительна. Сам якорь, за счёт массы, обладает довольно большой инерцией. Если двигатель резко уменьшит обороты, генератор по инерции протянет ремень вперёд.

Если автомобиль оборудован автоматическим пружинным натяжителем ремня, он резко денется т.к. генератор своим вращением выбирает его свободный ход. Выглядит это примерно вот так:

При этом велик риск соскакивания ремня генератора.

Все точка. Вот для этого нужна обгонная муфта.

Какие неисправности бывают у обгонной муфты?

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

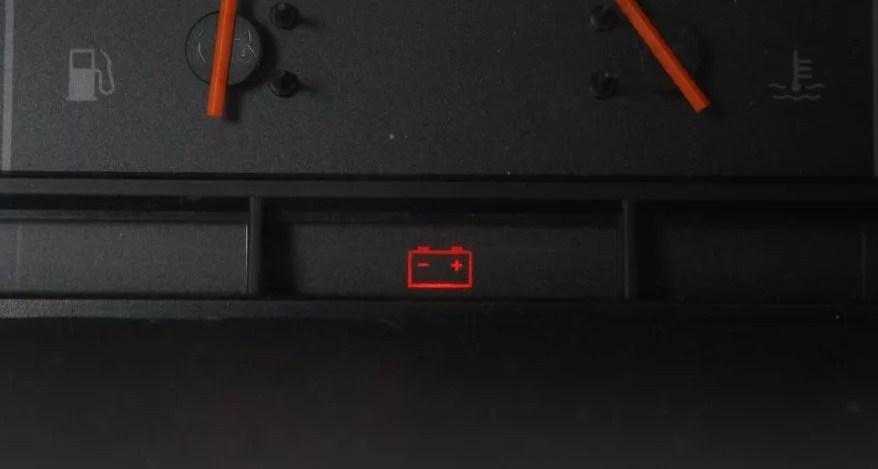

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Как проверить состояние обгонной муфты?

На снятом генераторе это делается просто — стопорим отвёрткой якорь и вращаем за шкив. Если шкив не вращается — обгонная муфта заклинила.

Если шкив свободно вращается в обе стороны — обгонная муфта проскальзывает.

При исправной обгонной муфте шкив будет проворачиваться только в одну сторону.

Вот вам видео, как проверить обгонную муфту на генераторе со снятым ремнем (кстати эта муфта уже шумит и скоро с ней будут проблемы):

Если генератор установлен на машине, обгонную муфту проверяют, проворачивая якорь генератора тонкой отвёрткой. Все аналогично! Но точность такой проверки не высока, так как невозможно прочувствовать люфт.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью ответила на вопрос, зачем нужна обгонная муфта генератора. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.

Применение

со встроенной храповой обгонной муфтой

Так работает обгонная муфта : — это ведущее звено, а — ведомое

Велосипедная втулка

Тормозная втулка заднего колеса велосипеда. Внутреннее кольцо обгонной муфты (поз. 6 вверху) посредством роликов заставляет вращаться внешнее кольцо (поз. 5 внизу) —

Обгонные муфты широко применяются в следующих устройствах:

• валоповоротные устройства турбоустановок. Обгонная муфта обеспечивает автоматическое зацепление ротора турбины с приводом ВПУ при снижении оборотов после отключения турбоагрегата и расцепление при наборе оборотов турбины после включения её в работу;
• сельскохозяйственные прицепы с от . Применение обгонных муфт позволяет избежать поломок трансмиссии трактора в случае, когда механика прицепа по какой-то причине не может вращаться с нужной частотой;
• механические кран-экскаваторы и подъёмные краны с двигателем внутреннего сгорания, оснащённые . Обгонная муфта не позволяет турбинному колесу и соответственно механизмам машины вращаться быстрее насосного, соединённого с двигателем;
• в задней втулке велосипедов (за исключением );
• в пусковых приводах многих . таких двигателей рассчитаны на достаточно низкую частоту вращения, необходимую только для запуска. Когда двигатель уже запустился и вышел на рабочие обороты, стартер необходимо отключить от него, что и выполняется обгонной муфтой даже в случае, когда ключ зажигания ещё находится в положении «пуск»;
• в радиоуправляемых автомоделях;
• вертолёты, самолёты, при ;
• в тракте движения бумаги принтеров и копировальных аппаратов;
• в механизмах безынерционных рыболовных катушек;
• в классического типа, где обеспечивают автоматическое перераспределение крутящего момента между звеньями планетарного ряда в момент включения (выключения) гидроуправляемых муфт и тормозов, что позволяет упростить процесс переключения передач (при переходе на высшую передачу не нужно плавно отключать муфты/тормоза низшей), сделать переключение более плавным, производить переключение без разрыва потока мощности и обеспечивать движение автомобиля накатом на низших передачах (на прямой и повышающей передачах обгонные муфты не работают). Для обеспечения возможности торможения двигателем обгонные муфты блокируют дополнительными гидроуправляемыми тормозами. Недостаток АКПП с обгонными муфтами — значительное увеличение размеров и массы и необходимость большого числа управляющих элементов (фрикционных муфт, тормозов). С развитием электронного управления АКПП переходные процессы при переключении передач обеспечиваются модуляцией управляющего давления в приводах фрикционных муфт и тормозов, с контролем проскальзывания, что позволяет плавно и без разрыва потока мощности переключать передачи без помощи обгонных муфт. Это позволяет снизить число управляющих элементов, размеры и массу АКПП. Для сравнения АКПП близких по размерам автомобилей Audi Q7 и Toyota Land Cruiser Prado 150 имеют по 6 передач, но у Audi нет обгонных муфт, а у Toyota — есть. При этом в АКПП Audi для всего 5 управляемых элементов, тогда как у Toyota — 8 плюс три обгонные муфты. В результате АКПП при сопоставимой мощности двигателей у Audi имеет массу на 30 кг меньше чему у Toyota. Но для работы без обгонных муфт с реализацией переходных процессов внутри фрикционов АКПП Audi требует специальной синтетической рабочей жидкости, специального керамического покрытия рабочих дисков муфт и тормозов и размещения электронного блока управления непосредственно в поддоне АКПП (для сокращения индуктивности и активного сопротивления электрических цепей управления высокоскоростными модулируемыми электромагнитными клапанами), тогда как АКПП Toyota, где переходные процессы происходят в обгонных муфтах, использует широко распространенную полусинтетическую рабочую жидкость, имеет хорошо зарекомендовавшее себя бумажное покрытие рабочих дисков, а электронный блок управления может быть соединен с АКПП достаточно длинными проводами;
• при отсутствующем или заблокированном переднем дифференциале, устанавливаются в передние колёса ряда гоночных автомобилей.

Виды, классификация и назначение: коротко о главном

Различие между муфтами роликового типа и с храповым механизмом заключается только в механизме зацепления внешней и внутренней полумуфт. В муфте храпового типа во внешней обойме вместо зацепных пазов находятся зубья с упором на одну сторону – с помощью фрикционных пружины обе полумуфты входят в зацепление друг с другом за счет зубьев, что и обеспечивает блокировку узла.

Конструктивное предназначение и преимущества использования в трансмиссии обоих типов муфт схожи – среди плюсов муфтового соединения ярко выделяются:

• Простота устройства и неприхотливость в обслуживании.
• Упрощение конструкции узла трансмиссии.
• Автономная работа агрегата и отсутствие в необходимости использования приводов управления.

При этом каждый вид муфты имеет собственный ряд недостатков. К основным минусам муфты роликового типа относят:

• Большие трудозатраты при производстве.
• Требовательность к соосности полумуфт при установке.
• Отсутствие возможности регулировки.

Среди минусов агрегата с храповым механизмом принято выделять:

• Ускоренный износ и большую нагрузку на деталь при зацеплении.
• Повышенный уровень шума при работе.
• Невозможность установки на высокооборотные элементы трансмиссии.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.

Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.

Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

• внешняя, соединена со шкивом генератора;
• внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

• 1 уровень — игольчатые подшипники;
• 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Типичные неисправности механизма свободного движения и методы их диагностики

Как и все подвижные механизмы, обгонная муфта подвержена естественному износу, механическим повреждениям, засорениям и загрязнениям или некачественно проведенным сервисным работам по обслуживанию генератора.

Как определить, что шкив свободного хода вышел из строя:

• при запуске мотора появляется шум;
• в процессе эксплуатации транспортного средства от ремня генератора исходят щелчки;
• сам ремень движется рывками и вибрирует.

Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Что такое муфта генератора: виды и конструктивные особенности

В современных легковых и малотоннажных транспортных средствах продолжением неподвижного шкива генератора является муфта свободного хода, которая компенсирует возникающие в ходе вращения коленчатого вала вибрации, делает возможным быстрое снижение и набор оборотов двигателя при резких перепадах нагрузки. То есть, обеспечивает электрогенератору «свободный ход».

Механизмы свободного движения бывают двух видов:

• муфты свободного хода — устройства, которые благодаря особому сцеплению, вращаются только в прямом направлении;
• обгонно-реверсивные муфты генератора, которые вращаются в одном направлении и могут незначительно смещаться в обратном нормальному движению.

Такие механизмы свободного движения не являются взаимозаменяемыми, поэтому при замене подбирают соответствующий транспортному средству тип изделия. Однако конструктивные особенности у муфт обоих видов схожи и имеют общие поломки и неисправности.

Муфта свободного хода генератора состоит из следующих элементов:

• пластмассовый кожух;
• ролик;
• наружная обойма;
• пружина;
• плунжер;
• внутренняя обойма;
• пружинный упор;
• приводная шестерня;
• якорный вал стартера

Ход работ

В первую очередь, потребуется снять ремень генератора и сам генератор.

В дальнейшем для работы потребуется съемник обгонной муфты генератора от бренда «FORCE». Когда все сделано и подготовлено, можно приступать непосредственно к замене.

Для начала необходимо снять шкив генератора. Для этого он фиксируется при помощи разводного ключа, под который подкладывается резина или ремень. В противном случае можно сорвать шлицы.

Далее, используя ключ на 24, выкручивается гайка.

Затем начинается непосредственно установка обгонной муфты.

Предварительно резьбу на валу и само посадочное место нужно смазать графитовой смазкой.

Сама гайка затягивается специальным ключом.

Остается только установить генератор и надеть ремень. В целом на замену уходит 1.5-2 часа с учетом разборки и сборки.

На этом самостоятельная установка обгонной муфты на Лада Икс Рей завершена.

Статья о неполадках в работе обгонной муфты генератора автомобиля: принцип работы детали, типичные неисправности, процесс замены. В конце статьи — видео о том, как проверить муфту.

• Что такое муфта генератора: виды и конструктивные особенности
• Обгонная муфта: принцип работы
• Типичные неисправности механизма свободного движения и методы их диагностики
• Пошаговая инструкция по замене механизма свободного движения
• Видео о том, как проверить муфту

Из-под капота часто слышатся посторонние звуки, по характеру которых можно определить вид возникшей неисправности. Одним из таких характерных шумов является потрескивание, аналогичное треску электричества. Связан такой шум с выходом из строя генератора или одной из его частей – муфты. Что это за деталь, как понять, что ресурс муфты выработан, и запчасть нуждается в замене?

Замена обгонной муфты генератора

Решив проблему долговечности приводного ремня, к сожалению не удалось избавиться от всех проблем. Ресурс самой обгонной муфты достаточно невелик. Как правило это максимум 100 тыс. км. Но как показывает практика не некоторых моделях автомобилей обгонная муфта летит уже на 50 тыс

Характерный треск из моторного отсека и вибрация по кузову при заклинивании является сигналом для того, чтобы обратить внимание на состояние муфты. К сожалению ремонт обгонной муфты невозможен или чреват заклиниванием в недолгом будущем, поэтому если у Вас случилась такая неприятность, то только замена

Замену обгонной муфты лучше производить в профильной мастерской, так как для этого необходим специальный съемник (инструмент). При этом снять обгонную муфту можно по-разному. На некоторых моделях авто замена возможна без снятия генератора с автомобиля, на некоторых без снятия не обойтись. В любом случае лучше довериться профессионалам, тем более, что цена на замену обгонной муфты достаточно невысока, особенно в нашей мастерской. Если Вам необходима данная операция, то звоните и записывайтесь на ремонт генератора. О стоимости ремонта конкретной модели Вам расскажут наши специалисты по телефону.

Так же можем предложить замену на обычный шкив (в некоторых случаях это возможно и не несет глобальных последствий). Мы дадим консультации в любом случае и постараемся сделать ремонт по минимальной стоимости. Так же Вы можете обменять Ваш генератор на восстановленный и это может еще снизить Ваши расходы. Мы принимаем сломанные генераторы на обмен, учитывая стоимость Вашего.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Муфта

Обгонная муфта представляет собой механический узел. Его назначение – пресечение передачи крутящего момента от ведомого вала к ведущему в тот момент, когда ведомый вал вращается быстрее ведущего. Также муфта актуальна при возникновении необходимости передачи крутящего момента исключительно в одну сторону.

Все дело в том, что силовой агрегат не в состоянии равномерно выдавать крутящий момент. Причина – в процессе сгорания топливовоздушной смеси коленвал ускоряется, а затем замедляется. Это приводит к тому, что передача момента происходит небольшими рывками. Усугубляется же ситуация непосредственно генератором, из-за которого ускоряется износ (влияет инерция вращения якоря).

В результате ремень генератора постоянно дергается, а это отрицательно отражается на сроке его службы. Но данную проблему можно решить путем самостоятельной установки обгонной муфты на Лада Икс Рей.

Функционирование муфты осуществляется по тому же алгоритму, что и у бендикса стартера.

Владельцы кроссовера выделяют 3 основных преимущества такой муфты:

1. Отсутствие негативного влияния инерции и исключение вероятности проскальзывания ремня;
2. Снижение шумового фона силового агрегата;
3. Гашение вибраций мотора.

На видео продемонстрирован пример работы шкива с обгонной муфтой.

Для сглаживания инерции

Крутящий момент от двигателя передается импульсами, когда в цилиндрах совершается сгорание, а оно происходит, как известно, только один раз за каждые два оборота коленвала. Из-за этого скорость вращения коленвала непостоянна. Приводимые ремнем детали, раскрутившись, из-за инерции не способны вращаться синхронно с угловой скоростью коленвала. То есть, валы приводимого навесного оборудования то отстают от скорости вращения коленвала, то опережают ее. Добавим сюда же режимы запуска и остановки, разгона и торможения, и становится понятно, откуда возникает проскальзывание и рывки, из-за которых приводной ремень растягивается, изнашивается и, наконец, разрывается окончательно. Разумеется, посторонние рывки на себе испытывает и ремень ГРМ, и цепь ГРМ (в зависимости от того, какой привод используется). Правда, эти приводные механизмы гораздо прочнее и более выносливы. Все-таки, они призваны жестко связывать коленвал и распредвалы ДВС. Однако инженеры посчитали, что и их не мешает защитить от посторонних импульсов, генерируемых асинхронно вращающимися валами (и шкивами) навесного оборудования.

Тем более что с ходом времени автомобили обрастали новым дополнительным оборудованием. Необходимо учесть, что привод новых агрегатов доверили ремню генератора и, кроме того, увеличилось количество бортовых потребителей электроэнергии, из-за которых сам генератор пришлось увеличивать в размерах и делать его якорь более массивным. Когда увеличились моменты инерции, сократился срок службы ремней генератора. Разумеется, происходившее никого не устраивало. В качестве решения проблемы был разработан узел, призванный увеличить долговечность ремней.

Называется этот узел обгонной муфтой, и ее интегрировали в шкив генератора. У муфты две обоймы: наружная связана со шкивом, внутренняя – с валом якоря генератора. Между обоймами расположено несколько рядов роликов. Одни исполняют роль игольчатых подшипников, другие, перекатывающиеся по профилированной части поверхности внутренней обоймы, – роль стопорного устройства.

Принцип работы обгонной муфты такой же, как у бендикса стартера. Когда в моменты сгорания в цилиндрах шкив разгоняет якорь генератора, стопорные ролики, перекатившись к вершинам выступов, «замыкают» наружную и внутреннюю обоймы муфты между собой, крутящий момент передается на якорь. Но если сгорания нет и в цилиндрах происходит сжатие, притормаживающее вращение коленвала, внутренняя обойма муфты начинает обгонять наружную, ролики перемещаются во впадины рабочей поверхности внутренней обоймы, обоймы разъединяются. Шкив и якорь при этом вращаются независимо друг от друга, чем исключается негативное влияние инерции якоря на ремень генератора.

Некоторые виды обгонных муфт

Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.

Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые.
Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:

Обгонная роликовая муфта

Муфта состоит из двух колец – внутреннего и внешнего. В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).

Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.

Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.
