Способы ремонта выхлопной системы

Весь процесс сводится к заделыванию дырок в глушителе и трещин, возникших из-за разъедания металла или внешних повреждений. Выделяют следующие способы:

1. Сварка. Чтобы её выполнить, швы должны быть определённой жёсткости и герметичности, а этого невозможно добиться при больших пробоинах или трещинах. Иногда правильно не сварить, а наварить на деталь новую часть. Но все эти работы требуют техники, помещения и навыков.
2. Герметики. Можно использовать герметики, которые не восприимчивы к высокой температуре. Ими замазываются совсем незначительные пробоины, а также они герметизирует систему выхлопа при замене части в ней или сборке.
3. Бандаж. Ленты на керамической основе тоже могут выдерживать большую температуру и являются простым способом починки глушителя. Чаще всего бандаж используется для небольших дыр и на местах стыков и сварки.
4. Холодная сварка. Она отличается от сварки обычной. Соединения происходят без воздействия температуры, за счёт проникновения сварочной массы в необходимые части.

Каждый из этих методов имеет плюсы и минусы, поэтому выбор не всегда прост. Из-за частого использования холодной сварки, которая не требует специального оборудования и подготовки, однако имеет очень действенный эффект, о ней стоит сказать подробнее.

Как изготовить своими руками и провести замену старого на новый

Стоимость новых оригинальных деталей начинается от отметки в 2 тысячи рублей (для отечественных марок автомобилей). Чтобы поменять «глушак» на иномарке, потребуется выложить ещё более крупную сумму.

Поэтому, чтобы сэкономить на покупке этого изделия, некоторые автолюбители предпочитают самостоятельно изготавливать глушители. Собственно говоря, способов изготовления существует всего три:

1. Переделать новый бюджетный под нужды своего автомобиля.
2. Изготовить «глушак» из подручных материалов — обычной стали.
3. Изготовить изделие из нержавейки.

Переделка бюджетного

Можно купить самый дешёвый и переделать его сообразно конструкции своего автомобиля. Для этого нужно все размеры креплений и крючков перенести на новое изделие. Собственно, говоря, переделка возможна тогда, когда автомобили имеют примерно равную длину и объём двигателей.

Изготавливаем из подручных материалов

Это занятие можно отнести к категории «хлопотных». Однако при наличии чермета нужных форм и размера, такой способ может стать самым оперативным.

Потребуется труба нужного диаметра (обычно от 32 до 50 мм — в зависимости от марки машины). Потребуется выполнить множество отверстий в этой трубе сверлом не тоньше 2 мм в диаметре. В качестве корпуса может выступить старый автомобильный огнетушитель. При разрезании его краёв нужно будет совместить вход и выход, чтобы перфорированная труба, которая будет вставляться в корпус, находилась строго в центре.

Можно ещё сделать перегородки в корпусе огнетушителя, но это необязательно. После сварочных работ рекомендуется покрасить изделие термостойкой краской.

Важным моментом считается приваривание перфорированной трубы в полость нового устройства и заваривание вех стыков для герметизации. Также в силу того, что огнетушитель выполнен из толстостенной стали, придётся усилить и существующие крепления (крючки и кронштейны).

Берём нержавеющую сталь

В этом случае можно изготовить глушитель с самым большим сроком работы — более 10 лет. Однако потребуется умение работы со сварочным аппаратом и лист нержавейки толщиной примерно 1.5–2 мм. Нержавеющая сталь — удовольствие дорогое, однако только из неё можно создать самое качественное изделие.

По размерам своего староговыполняется вырезание новых форм: внутренней трубы и внешнего корпуса. В трубе обязательно высверливаются отверстия. В целом деталь из нержавейки выполняется по тому же принципу, что и «глушак» из подручных материалов.

Для оптимизации работы элемента разрешается наполнить внутренние полости специальными звукопоглощающими материалами. Красить элемент из нержавеющей стали не рекомендуется.

Как проверить катализатор на забитость не снимая

Засоренный каталитический нейтрализатор может быть трудно диагностировать. Прежде чем отправить свой автомобиль в мастерскую или принять решение о замене потенциально хорошего преобразователя, следующая серия тестов поможет вам устранить неполадки устройства, используя некоторые специальные, но недорогие инструменты.

Если вы чувствуете запах «тухлых яиц», то ваш катализатор практически наверняка неисправен. Топливо содержит небольшое количество серы, которая обычно сжигается без запаха. Вероятно, каталитический нейтрализатор имеет внутренние повреждения и не может правильно преобразовать выхлопные газы. Несмотря на то, что тест на запах прост, он не на 100% точен, поэтому попробуйте некоторые из других способов.

Разрушенный катализатор

В некоторых случаях вы можете услышать дребезг от каталитического нейтрализатора, если элемент внутри него ослабнет или распадется.

Если ускорение автомобиля стало заметно слабее, и вы подозреваете поломку, проедете на своем автомобиле в течение 20-30 минут, чтобы полностью прогреть его. Желательно именно поездить, так как на холостом ходу могут быть другие результаты, катализатор при этом должен разогреться до 400ºС минимум. После поездки поднимите автомобиль с помощью домкрата и снова заведите. Возьмите ИК-термометр и спуститесь под автомобиль.

Инфракрасный термометр — довольно полезная вещь. Недорогие модели стоят в пределах 500-1000 рублей:

Направьте лазер на трубу, по которой выхлопные газы попадают в катализатор, и запишите ее температуру. Затем переместите лазер на заднюю часть каталитического нейтрализатора, где выходят газы.

Места замера температуры

У правильно работающего катализатора температура на выходе (вторая запись) будет на 30-50ºС выше, чем на входе (первая запись).  Это связано с тем, что в катализаторе происходят химические реакции с выделением тепла. Если же у каталитического нейтрализатора проблемы, то температура на входе будет выше либо равна температуре на выходе.

Внимание!
На только заведенных автомобилях выходная температура может быть ниже или одинакова с выходной, так как катализатор не разогрелся и не начал работать во всю силу. Соответственно, нельзя точно сказать, забит он или нет. Инструкция по замеру температуры катализатора (на фото градусы в Фаренгейтах)

Инструкция по замеру температуры катализатора (на фото градусы в Фаренгейтах)

Если нет возможности проверить температуру через инфракрасный прибор, можно воспользоваться диагностическим адаптером (автосканером), например, ELM327. Такие сканеры довольно полезны и позволяют диагностировать общее состояние автомобиля и состояние отдельных его частей. Стоит он около 500-600 рублей.

Для начала нужно подключить сканер в диагностический разъем OBD2 (у старых авто разъем G12, потребуется переходник), включить зажигание и довести авто до рабочей температуры.

Чтобы получить информация об авто, потребуется смартфон или планшет с установленной на нем программой Torque (или аналогами). Подключить телефон к автосканеру можно по Bluetooth и WiFi. После в приложении добавляются два датчика температуры катализатора (Сat B1S1 и Сat B1S2).

Так выглядит информация с датчиков в приложении

Смысл замера как и в случае с ИК-прибором: после продолжительной работы авто температура до катализатора должна быть меньше, чем температура после.

Через данный сканер также можно узнать о состоянии катализатора и через другие другие датчики — датчики кислорода (лямбда-зонды). осциллограмма первого датчика должна быть волнообразной, как на изображении ниже. Второй же график (у датчика после катализатора) должен быть максимально прямой, с еле заметными отклонениями, в пределах между 0,7 и 0,9.

Так выглядят показания для исправного датчика

Ознакомиться с еще парой способов проверки каталитического нейтрализатора можете в видео ниже:

Особенности холодной сварки

По большому счету холодная сварка (авто-пластилин) это разновидность двухсоставного клея, который применяется почти для всех известных материалов. Этот состав отличается высокой прочностью, за что его и так и прозвали. Помимо этого холодная сварка проявляет высокую устойчивость к химическим реагентам, температурным перепадам и воде. Поэтому если вы задумали ремонт глушителей, сварка станет настоящей находкой, которая восстановит целостность детали и продлит ее «жизнь».

Важно! Использовать холодную сварку для приемной трубы (коллектора) не рекомендуется, так как в этом случае речь обычно идет не о локальном ремонте, а о более серьезной проблеме. Дело в том, что на принимающие патрубки «штаны» приходится самый мощный удар вырывающихся выхлопных газов, поэтому холодная сварка может не выдержать такой нагрузки

Если речь идет о ремонте глушителя, то использование авто-пластилина обладает множеством преимуществ, по сравнению с другими методами:

• Не требует специальной подготовки и использования специализированного оборудования (сварочного аппарата, специальной экипировки и многого другого).
• Может использоваться в любых условиях, например, если глушитель выйдет из строя прямо на дороге.
• Стоит порядка 200-600 рублей.

Полезно! Для ремонта глушителя подойдет и обычная холодная сварка для металла.

При этом этот состав обладает отличными эксплуатационными характеристиками:

• Прочность «на отрыв» составляет до 120 кгс/см2.
• Стандартные составы отличаются максимальной температурой использования в 150 градусов, но есть и более мощная специализированная автомобильная холодная сварка, способная выдерживать большие температурные нагрузки до 1000 градусов.
• Высокие физико-механические показатели позволяют полноценно использовать глушитель, после его ремонта.

Однако прежде чем выполнить ремонт выхлопной трубы с помощью этого «чудодейственного» состава, стоит обратить внимание на типы сварки

Отличия современных систем.

В составе автомобилей нового поколения, существуют следующие системы, обеспечивающие снижение уровня токсичности сгоревшей смеси: совокупность охлаждения картера, система обратной циркуляции сгоревших газов, система обнаружение паров топливной смеси.

Анализатор кислорода, передает электронному блоку управления двигателем показания воздушного потока в отработанной смеси. Благодаря полученным сигналам, совокупность, контролирующая работу двигателя, производит формирование оптимальной смеси топлива и воздуха. Несмотря на то что анализатор кислорода входит в состав выходной совокупности, основной его задачей остается поддержание правильной работы двигательной системы.

В составе современного транспортного средства как правило находятся несколько анализатора. Один из них находиться перед катализатором, второй размещается сразу после него. Помимо указанных конроллеров, в системы выхода отработанной смеси, как правило, монтируются следующие анализаторы: датчик определения температуры отработанных газов, анализатор оксидов азота. Каждый из анализаторов, расположенных в составе выходной совокупности, принимает участие в формировании топливовоздушной смеси и выполняет важную функцию в ходе эксплуатации транспортного средства.

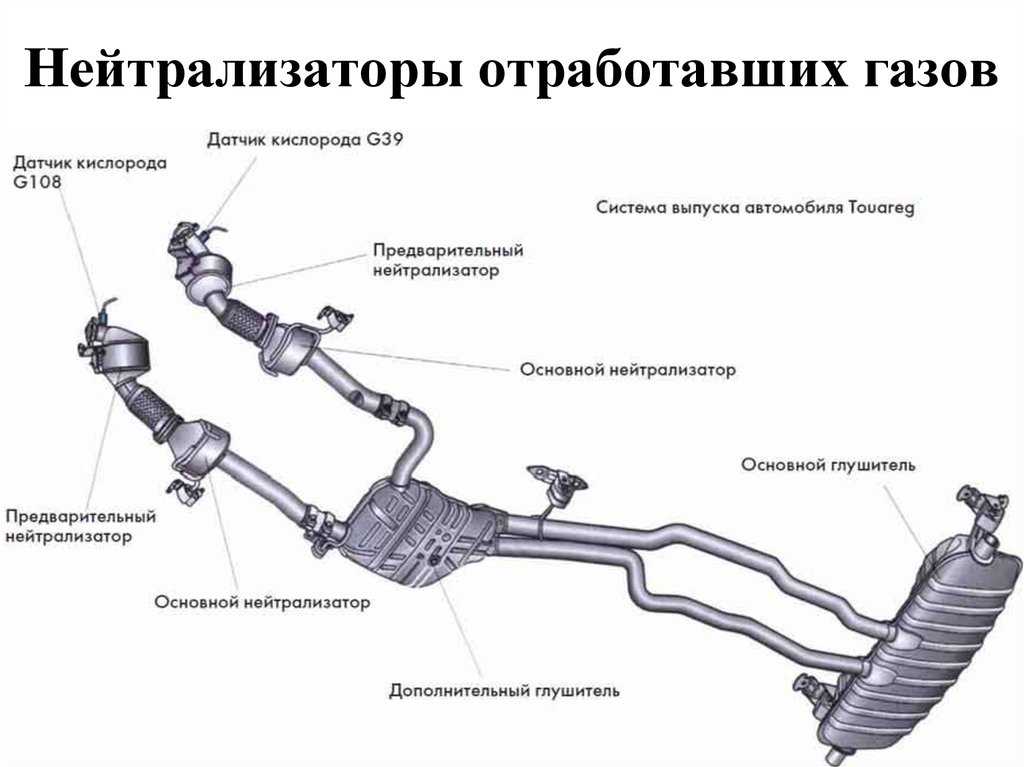

Устройство системы

Глушитель, наиболее известный элемент системы выхода отработанной смеси. Данное устройство отвечает за снижение уровня шума при эксплуатации транспортного средства. Сам глушащий элемент включает в себя несколько составляющих: устройство предварительного снижения шума (резонатор) и элемент основного подавления шума. Небольшая совокупность постоянно изменяет направление движения газов, что приводит к уменьшению шума при выходе смеси.

Признаки неисправности выхлопной системы

Заподозрить поломку выхлопной системы в первую очередь позволяют характерные звуки:

• рев, доносящийся из-под днища или капота автомобиля, свидетельствует о том, что какие-то детали прогорели, образовалась трещина, нарушилась герметичность гофры, износились прокладки, оборвались эластичные крепления;
• металлическое дребезжание из-под капота указывает на разрушение внутренней структуры резонатора, а в районе заднего бампера – реактивного глушителя;
• прерывистый стук из-под днища характерен для износа опор глушителя.

Прогоревший резонатор

Снижение мощности двигателя также может указывать на поломки системы отвода, оно обусловлено разными причинами, приводящими к увеличению сопротивления потоку газов:

• поврежден каталитический нейтрализатор;
• произошло разрушение внутренней структуры резонатора;
• неисправен кислородный датчик;
• выхлопная труба помята, сузился ее просвет.

Другие признаки неисправности выхлопной системы – на деталях появляется копоть, в салоне систематически ощущается запах сероводорода (характерно для неисправностей нейтрализатора). О неполадках каталитического нейтрализатора и лямбда-зонда может сигнализировать система самодиагностики.

Виды и причины поломок

В выхлопной системе поломкам и повреждениям подвержены все элементы, но чаще всего выходят из строя каталитический нейтрализатор, глушитель и датчик кислорода (лямбда-зонд). Поломки делят на:

• механические, обычно возникающие вследствие наезда на препятствие – деформация, вмятины, трещины, обрыв металлических ячеек внутри резонатора или реактивного глушителя. В первую очередь страдает гофра, трубы прогорают или трескаются, обычно в местах изгибов;
• коррозионные, вызванные воздействием воды, конденсата, соли – повышенная хрупкость металла, разрушение металлических элементов;
• эксплуатационные – естественный износ, прогорание, достижение предельного срока службы.

Также поломки могут быть связаны с тем, что изначально использовались некачественные компоненты, которые сами быстро выходят из строя и провоцируют разрушение связанных с ними элементов.

При неправильной эксплуатации происходит преждевременный износ и отказ элементов системы, особенно уязвим нейтрализатор:

• при использовании некачественного бензина (этилированного, с металлсодержащими добавками) его каналы быстро забиваются;
• попадание масла в топливо приводит к коксованию ячеек нейтрализатора продуктами его сгорания;
• в ряде ситуаций часть топливно-воздушной смеси сгорает не внутри двигателя, а уже в нейтрализаторе, вызывая оплавление его сот. Такое происходит при неисправностях датчиков, пропусках зажигания, запуске машины в процессе буксировки;
• механические повреждения при неаккуратной езде или резкое охлаждение горячего корпуса при въезде в лужу приводят к разрушению корпуса.

Засорившийся каталитический нейтрализатор

В глушителе, помимо повреждений и износа корпуса, может случиться:

• обрыв внутренних перегородок, разрушение металлических секций – в реактивном;
• коксование шумопоглощающего наполнителя – в активном;
• повреждение подвески.

Кислородные датчики могут выходить из строя попарно или по отдельности. Им вредят те же факторы, что и нейтрализатору – некачественное топливо, примеси масла в продуктах сгорания, неполадки системы зажигания. К основным поломкам лямбда-зондов относятся:

• неисправность нагревателя;
• нарушение контакта, обычно вследствие окисления;
• прогорание или загрязнение керамического наконечника.

Как продлить срок службы глушителя?

Если вы предпочитаете не доводить ситуацию до крайности и стараетесь избегать дорогостоящего капитального ремонта или замены запчасти, внимательно и бережно относитесь к состоянию всех систем автомобиля.

Чтобы продлить срок службы глушителя, следует избегать его соприкосновения с дорожным покрытием, аккуратно объезжать препятствия на дороге, не допускать сильной просадки автомобиля во время движения.

Избежать накопления влаги и появления ржавчины вам поможет обработка изнутри антикоррозийной жидкостью. Она поспособствует выталкиванию воды и надежно защитит металлические элементы от преждевременного износа.

Не рекомендуются регулярные короткие поездки или программный автозапуск мотора в зимний период. Это способствуют температурному перепаду и накоплению конденсата. Во избежание подобной проблемы, рекомендуется проводить «прожигание» системы выпуска, раскручивая двигатель до максимальных оборотов, это уберет лишнюю влагу и очистит поверхность.

Используйте качественные комплектующие, отвечающие стандартам качества. Не скупитесь на автозапчасти от проверенных поставщиков и рекомендуемые для вашей марки автомобиля. Некачественные швы, малый вес, черная сталь — повод для отказа от покупки. Попросите совет у опытных водителей или обратитесь к консультантам автомагазина.

Назначение в машине

Как уже было сказано выше, эти детали призван выполнять две основные функции:

• вывод всего объёма выхлопных газов, поступающих из коллектора;
• снижение температуры и шума при выводе.

Большинство транспортных средств не может работать без выхлопной системы.

Где располагается и из чего сделан

Расположение глушителя под кузовом автомобиля обусловлено его функциями. Обычно трубы монтируются вдоль центральной оси машины и в специальных нишах днища. На некоторых моделях внедорожников и грузовых автомобилях частично трубы могут располагаться и над кузовом — скорее для создания визуального эффекта дизайна авто, нежели из практических побуждений.

Трубы фиксируются в специальных нишах, чтобы не подвергаться механическим ударам во время движения по неровной дороге

Выхлоп расположен максимально высоко, к тому же для каждого цилиндра используется своя труба

На маломощных моторах (до 100 кВт) устанавливаются детали их жаропрочной стали — это бывает достаточно, чтобы обеспечить надлежащее качество работы. Однако на сегодняшний день производство всех частей основано на использовании более современных материалов:

• нержавейка — детали из нержавеющей стали редко встречаются в продаже, так как слишком дорого стоят. Однако срок службы таких изделий равен не менее 10 годам, а если у водителя не агрессивный стиль вождения, то «глушак» может прослужить и все 15 лет;
• алюминизированная сталь — это сталь, которая сверху покрыта тонким слоем алюминия. На данный момент такие глушители очень востребованы засчёт своей низкой стоимости, ресурс изделий — примерно 5 лет;
• сталь без покрытия — самый дешёвый материал для изготовления. Однако сталь быстро прогорает, поэтому такой «глушак» прослужит не более 2 лет.

Ремонт глушителя без сварки

Чтобы отремонтировать глушитель, необходимо определить, где возникла неисправность. Для этого машину ставят на яму или эстакаду, осматривают систему выхлопа, находят поврежденный участок, демонтируют систему либо полностью, либо частично. Если повреждение незначительно, и к нему легко подобраться, то ремонт можно сделать без снятия глушителя.

Затем дефектную деталь полностью очищают от грязи, следов масла, битума, защитной мастики для днища (и прочих отложений). Характер повреждения определяет метод ремонта.

Холодная сварка

Холодной сваркой называют специальный термостойкий клей, предназначенный для заделки трещин и разрывов швов. Это контактный клей — он неспособен полноценно заменить традиционную сварку, и с его помощью невозможно наложить латку на большую пробоину или проржавевшую дырку в стенке глушителя или трубы. Но он отлично подходит, когда надо восстановить герметичность сварного соединения или заделать небольшую дырку от механического повреждения. Особенно там, где нельзя наложить бандаж из-за сложной геометрии поверхности детали — например, заделать трещину шва трубы с глушителем.

Внимание!
«Холодная сварка» есть и для линолеума. У нее совершенно другой состав и принцип действия

Не перепутайте!

Ремонт глушителя холодной сваркой аналогичен нанесению эпоксидной шпаклевки:

1. Зачищают металл от ржавчины жесткой щеткой, крупнозернистой наждачной бумагой или зеленым скотч-брайтом.
2. Обезжиривают растворителем или техническим спиртом поверхность (для улучшения адгезии с клеем).
3. Наносят состав на поврежденный участок, равномерно распределяют на поверхности.
4. По истечении времени, необходимого на полимеризацию состава (полное высыхание), устанавливают деталь на место. Монтируют выхлопную систему.

Герметик

Принцип действия герметика в чем-то схож с холодной сваркой и их иногда «путают». Хотя это другой состав, со своим способом применения и с более широким назначением. Основная сфера — восстановление герметичности. Его используют как при монтаже элементов выхлопной системы на фланцевые соединения, так и при ремонте глушителя, если надо восстановить герметичность детали. Он также необходим во время сборки выхлопной системы после любого ремонта (в том числе с помощью сварочного аппарата) для правильной установки металлизированных прокладок на фланцах.

Способ применения при заделке щели:

1. Поврежденное место зачищают и обезжиривают. Затем увлажняют.
2. Наносят состав. Выдерживают время, чтобы он «схватился» (около получаса).
3. Устанавливают деталь на место.
4. Включают двигатель на 10-15 минут («чистое» время после достижения рабочей температуры).

На следующий день автомобиль уже можно эксплуатировать.

Керамическая лента

Этот способ подходит, если есть возможность обмотать деталь лентой в 2-3 слоя. В отличие от двух предыдущих вариантов, дыра от удара или коррозии может быть уже значительной.

Способ применения простой:

1. Смачивают ленту водой.
2. Обматывают очищенный и обезжиренный участок в два-три слоя.
3. Фиксируют с помощью проволоки или хомутов.

В «чистом виде» мера временная — лента долго не продержится в условиях эксплуатации на наших дорогах. Щебень, каменная крошка и песок в скором времени её разобьют. Но можно увеличить срок эксплуатации, если сверху наложить бандаж из тонколистовой белой жести с покрытием из олова (она мягче и тоньше оцинкованной).

Другие способы

Можно восстановить целостность системы с помощью бандажа из подручных материалов. Лучше всего подходит ткань с огнеупорными свойствами. Это может быть асботкань или специальный огнестойкий брезент с пропиткой.

Способ применения аналогичен вышеописанному: на чистую поверхность накладывают бандаж из двух-трех слоев ткани, фиксируют проволокой. Можно сверху усилить жестью, которую крепят хомутами или соединяют одинарным лежачим фальцем.

Видеообзор

На видео ниже показан способ восстановления герметичности сварного шва холодной сваркой и металлического бандажа со встроенным хомутом. Здесь бандаж входит в комплект холодной сварки. Но его можно сделать своими руками.

Распространенные поломки глушителя и способы их устранения

Безусловно, подавляющее большинство автолюбителей стремится отремонтировать свою машину максимально бюджетно. То есть, потратив как можно меньше денег. Сэкономить в таком случае можно лишь одним способом – осуществить ремонтные работы самостоятельно. Тем более, что восстановление работоспособности выхлопной системы не предусматривает использования дорогостоящих инструментов и наличия у водителя особых навыков и умений.

Прежде чем приступить к ремонту глушителя, автолюбителю необходимо провести его детальный осмотр. Если он обнаружит серьезную поломку, то лучше сразу же отказаться от ремонта и приобрести новые автозапчасть. Иначе водитель рискует потратить много времени и сил, которые в итоге окажутся напрасными.

В том случае, если повреждения глушителя оказались несерьезными (например, его гофрированная часть не затронута), автолюбитель может смело приступать к ремонту. Для этого ему потребуется подготовить набор необходимых инструментов и отогнать машину в специально подготовленное место — гараж, эстакада или «яма».

Зачастую в глушителе приходят в негодность так называемые уплотнительные прокладки. Но для того, чтобы их заменить, следует демонтировать саму выхлопную систему либо ее отдельный элемент. На первый взгляд, может показаться, что это довольно легкая процедура, так как глушитель имеет мало крепежных деталей. Тем не менее, на его демонтаж потребуется несколько часов.

Что же касается самой процедуры по замене прокладок, то она пройдет довольно быстро. Необходимо только удалить ветхий уплотнительный материал, а все стыки аккуратно зачистить. При этом стоит проследить за тем, чтобы две плоскости глушителя, которые прилегают друг к другу, плотно сошлись. Если у водителя имеется раковина на стальных фланцах, то он может использовать термостойкий герметик.

Также подвержены износу и трубы глушителя. А их очень много, при этом они не только прямые, но и изогнутые. Как показывает практика, прогорания чаще всего случаются именно в местах изгиба. Происходит это из-за того, что стенка трубы, которая подверглась изгибу, становится более утонченной – а, следовательно, менее стойкой под воздействием выхлопных газов.

Иногда для устранения трещины либо большого отверстия в трубе требуется сварочный аппарат. Впрочем, он есть у многих автолюбителей. Если же такового не имеется, его всегда можно одолжить у соседа по гаражу. Также ремонт труб можно осуществить и без предварительного демонтажа самого глушителя.

Нередко изнашиваются в выхлопной системе и ее корпусные элементы, вроде резонатора, самого глушителя и гофры. При нарушении герметичности последней следует воспользоваться «болгаркой» и произвести вырезание изношенной детали. После чего необходимо предельно точно приложить новую гофру к трубе и осуществить сварку.

Когда же автолюбителю предстоит залатать дыры в глушителе, нужно удалить в проблемной зоне кусок металла. В данном случае специалисты рекомендуют не экспериментировать и делать вырез в форме прямоугольника. Это позволит быстро подготовить заплаточный материал и при этом учесть нахлест, который должен варьироваться в пределах 10-15 мм. Затем следует приложить готовую заплатку к глушителю либо резонатору и аккуратно сделать сварной шов по периметру.

Причины поломки глушителя:

1. Высокий температурный режим внутри системы, около 600 °C. Температура, способствует прогоранию метала;
2. В результате активного воздействия внешней среды (вода, грязь, перепады температур);

Рекомендуем: Классификация кузовов легковых автомобилей

Выхлопные газы и дорожное покрытие – два злейших врага выхлопной трубы

1. Основным врагом глушителя автомобиля является низкое качество топлива, которое содержит много разных примесей. Что способствует не только быстрому прогоранию, но и загрязнению катализатора, который очищает выхлопные газы от примесей.
2. Неверно настроенные параметры системы зажигания (повышенное содержание CO).
