Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Разновидности АКПП

Структуры различных трансмиссий схожи, однако есть определенные различия сборки. Их можно разделить на некоторые типы, отличающиеся способом управления и проверкой эксплуатации. Одни управляются гидравлическим прибором, а другие – электронным распределителем.

Традиционный вариант – гидроавтомат

Самая простая коробка, которая ликвидирует непосредственное сообщение между колесами и движком. Крутящий момент посылается рабочей жидкостью путем функционирования 2-х турбин. В последующем механизм был усовершенствован с помощью электронного устройства, что дало возможность добавить режимы «спорт», «экономичная езда» и «зима», а так же «ручной режим», позволяющий выполнять самостоятельное переключение передач водителем (Tiptronic).

Вариаторная коробка

В ней нет определенного передаточного числа. Нормально функционирующий вариатор мягко меняет крутящий момент, за счет чего звук работы двигателя не меняется и остается ровным. Такой процесс исключает возможность отслеживать на слух момент переключения с одной передачи на другую.

Роботизированная трансмиссия

Иначе называемая «робот DSG», наиболее похожа на механическую коробку, но управление схоже с автоматической. Несмотря на это, весит она намного меньше стандартной автоматической коробки, стоит дешевле, а главное – изрядно экономнее механики по расходу топлива.

Как и остальные, такие виды коробки имеют свои минусы. Одним из них является повышенная чувствительность к быстрой агрессивной езде. В отличие от других автоматов, при сильном нажатии на педаль газа передачи переключаются как-то неправильно и появляются резкие толчки. Подобная эксплуатация приводит к повреждениям деталей, а в результате полный выход из строя всего механизма.

Робот или роботизированная коробка (РКПП)

«НО постой» — скажите вы мне – «А почему сейчас идет робот, ведь есть еще – такие виды как  автомат и вариатор, почему ты так перескочил?». Вопрос что говорится – «не в бровь, а в глаз». Перескочил потому что роботы это продолжение механики, как бы банально это не звучало. Такие коробки взяли все плюсы от МКПП и от АКПП, но и минусов у них предостаточно.

Если сказать простыми словами, то получилось такое строение: — на обычную механическую коробку, приделали специальные серво или электронные приводы, которые взяли на себя функции сцепления, то есть они переключают передачи, поэтому третья педаль отсутствует – есть только газ и тормоз как на вариаторе или автомате. Но здесь есть и диск сцепления, и даже корзина, те же самые валы (ведущий и ведомый), вот только руководит всем этим электроника, которая по сути и является «ахиллесовой пятой».

Не создали еще совершенные механизмы переключений именно у роботов, все эти коробки медлительны – задумчивы, переключения происходят медленно, а также очень ненадежны из-за многих электронных узлов.

Плюсы робота:

• Облегчает переключение, не нужно думать о сцеплении
• Экономит топливо, как и механика
• Можно ехать накатом
• Можно не боясь буксировать
• Немного масла в строении (сравнимо с механикой)

Минусы робота:

• Задумчива
• Переключения происходят с толчками
• Наблюдает небольшой откат на старте назад, на горке это опасно, ведь сзади может стоять другой автомобиль

Многие считают, что за такими видами РКПП будущее, вполне возможно, ведь электроника развивается, и ставится более компактной и совершенной. Наибольшие успехи сейчас добились компании Volkswagen, FORD и BMW.

Частые проблемы дизелей: момент впрыска и компрессия

Если сжатие смеси в цилиндре оказывается недостаточным, во время работы двигателя можно услышать шумы и металлические стуки. Дело в том, что в таком случае смеси нужно больше времени, чтобы нагреться до температуры воспламенения.

Получается, снижение компрессии дизельного двигателя увеличивает время до воспламенения заряда.

При этом в цилиндре несгоревшей смеси будет больше, чем нужно. В результате в момент возгорания такого заряда процесс горения приобретает взрывной характер, давление резко увеличивается, появляется ударная волна и детонация, разрушая ЦПГ и оказывая значительные нагрузки на детали мотора.

Также снижение компрессии приводит к тому, что дизель начинает дымить. Выхлоп может быть черным или серовато-белым. В случае с белым дымом из выхлопной трубы, дизтопливо попросту неэффективно воспламеняется в момент, когда поршень доходит до ВМТ.

Затем поршень идет вниз, температура и давление дополнительно снижаются, нет условий для горения. Получается, несгоревшая солярка испаряется и далее попадает в выпускную систему

То же самое происходит и в том случае, если впрыск дизтоплива слишком поздний. Другими словами, компрессия в цилиндрах нормальная, но подача топлива с опозданием приводит к тому, что поршень уже идет вниз, нет нужного сжатия и давления для самовоспламенения.

Если же выхлоп черный, это может указывать на то, что форсунки «переливают», то есть подача горючего происходит в большем объеме, чем необходимо. Простыми словами, дизтоплива много, а кислорода просто недостаточно на такое количество горючего.

Имеющийся кислород позволяет выгореть только части топлива, а несгоревшие остатки превращаются в углерод, что и проявляется в виде характерного черного дыма из выхлопной трубы.

Еще отметим, что к похожим проблемам может приводить недостаточная подача воздуха (например, забит воздушный фильтр), завоздушивание системы питания дизельного двигателя и т.д.

В итоге, если нарушается нормальный процесс смесеобразования, это закономерно влияет на момент воспламенения и последующую эффективность сгорания топливного заряда в цилиндрах.

https://youtube.com/watch?v=9wj-JSqgsuM

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых.

Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
2. Синхронизаторы AVTOKPP.KZ. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Основные виды МКПП, их особенности

Описание основных видов «механики»: их особенности и отличия, принцип функционирования, плюсы и минусы. Видео про виды коробок передач.

1. Трёхвальная МКПП
2. Двухвальная коробка передач
3. Сколько валов лучше
4. Цепная КПП
5. Планетарная коробка передач
6. Секвентальная МКПП
7. Количество ходов на КПП
8. Наличие синхронизации в МКПП
9. Ступени в коробке
10. Отличия по способу управления
11. Видео про виды коробок передач

Существует четыре главных вида коробок переключения передач: механическая, автоматическая, роботизированная и вариаторная. Но многим ли известны разновидности механической КПП? О том, какие же они бывают, далее в обзоре.

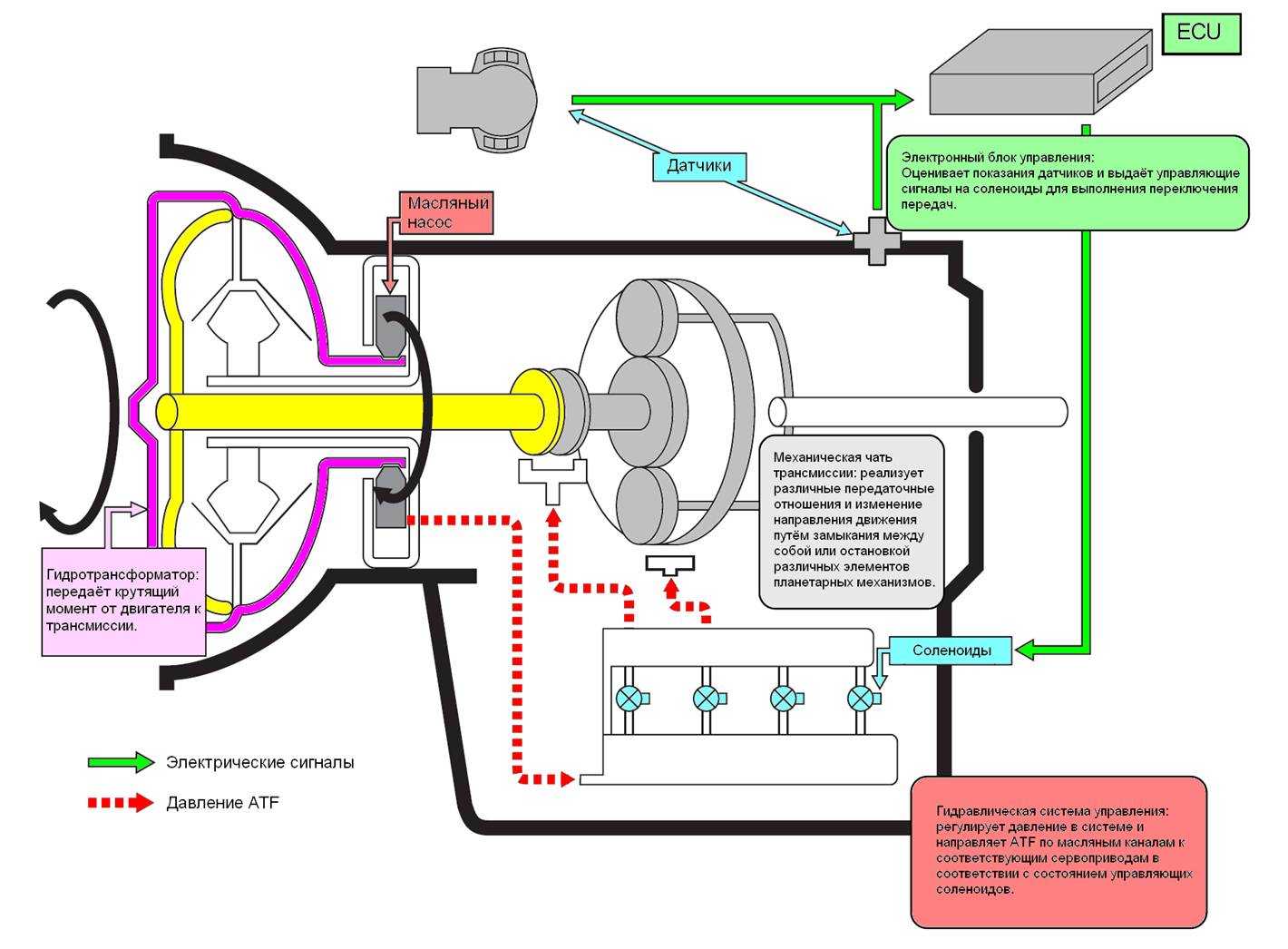

Устройство автоматической коробки передач

Принцип работы основан на использовании планетарной передачи. Планетарный механизм состоит из водила, сателлита и шестерней — солнечной и корончатой. У него есть 2 входа и один выход. При помощи механизма можно получать желаемые скорости на выходе, задавая скорости шестерням. В АКПП вход соединяется с выходом не напрямую, а через промежуточный вал.

Принцип работы автоматической коробки передач

Также частью механизма являются фрикционные диски, предназначенные для остановки и вращения шестерней. Когда диски замыкаются, вход замыкает солнечная шестерня. После замыкания дисков возле входа, корончатая шестерня на выходе замирает в неподвижном состоянии. Таким способом достигается первая передача.

В шестиступенчатой коробке три планетарных ряда. Водило второго ряда соединяется с корончатой шестерней первого. Другими словами, вход первого соединен со входом второго.

Планетарная АКПП

Когда задействуются диски второго ряда, корончатая шестерня неподвижна. В результате начинает вращаться соединенная с шестерней первого ряда. Скорость на выходе увеличивается. Так достигается вторая передача.

Чтобы получить прямой привод или четвертую передачу, используют соединенный с входным валом вращающийся модуль сцепления. При прямом приводе корончатая и солнечная шестерни должны вращаться на одной скорости. То есть, скорости входного и выходного валов должны быть равны.

В этом случае водило второго ряда вращается со скоростью входного вала, а коронная шестерня не двигается. Поэтому солнечная шестерня начинает крутиться в 3 раза быстрее входного вала. На выходе можно получить очень высокую скорость.

АМТ 2182

Стремясь сделать свой «автомат» и при этом не выбиваться из рамок не высокого бюджета АвтоВАЗ запустил в серию автоматизированную механическую трансмиссию. Образно говоря – это механическая коробка передач, роль переключения передач в которой отдана исполнительному механизму. Но так ли все просто, давайте разберемся.

Основные узлы и агрегаты были взяты от модернизированной механической КПП о которой мы говорили ранее, ее характеристики полностью подходят под те задачи, которые АвтоВАЗ ставит перед своими автомобилями. Механизм переключения разрабатывала компания ZF, которая славится своими качественными решениями в мире разработке трансмиссий. По заверениям производителя срок службы узла переключений составляет минимум десять лет, вся проводка, клеммы и плата управления надежна защищена от попадания пыли, влаги и воздействий низких температур, что позволило расширить температурный диапазон использования коробки передач.

С первого взгляда кажется, что подобное решение имеет точно такие же свойства, как и классический гидромеханический автомат, о котором мы поговорим позднее. У автомобиля две педали, акселератор и тормоз, рычаг КПП имеет режимы N – нейтраль, А- автоматическое переключение, R – режим движения задним ходом и M – мануальный или ручной режим. Однако эксплуатация роботизированной коробки имеет свои отличия и преимущества. Основным отличием для водителя является то, что роботизированную КПП нельзя долго держать на тормозе в автоматическом режиме, это чревато перегревом сцепления, о чем сообщит индикатор на приборной панели. В затяжных пробках лучше переводить селектор КПП в положение нейтрали. РКПП так же не имеет «ползущего» режима, когда при отпускании педали тормоза автомобиль самостоятельно катится вперед. Инженеры АвтоВАЗа не предусмотрели подобную функцию, чтобы продлить срок службы для сцепления, поскольку режим, когда автомобиль начинает трогаться при отпускании педали сцепления, пагубным образом влияет на механизм.

Кроме этих особенностей все остальное является преимуществом роботизированных КПП – они проще и дешевле в обслуживании, помогают экономить топливо в виду отсутствия потерь в гидромеханическом исполнительном механизме, их можно перемещать на буксире и выезжать из затруднительных мест применяя раскачку вперед и назад.

Помимо прочего конструкторами и инженерами принимавшими участие в разработке новой конструкции была заложена программа обучения. Автомобиль, анализируя стиль езды владельца, подстраивает работу роботизированной коробки передач. Всего в блоке управления заложено двенадцать различных программ управления, достаточных для обеспечения комфорта эксплуатации в любых режимах работы: в городском или спортивном.

В перспективе все узлы и агрегаты новой коробки передач должны иметь больший срок службы, в отличие от механического собрата. Причина тому – электрические механизмы включения передач, которые проделывают все операции плавно и всегда максимально точно и корректно под имеющиеся задачи. В то время как на механической коробке передач возможны излишние нагрузки в случае не опытного владельца или при не правильном выборе нужной передачи и ее излишне резком включении.

Новая коробка от АвтоВАЗа будет отличным выбором для водителя новичка, она значительно упросит процесс управления автомобилем за счет отсутствия необходимости выжимать сцепление и переключать передачи, при этом автомобиль с АМТ изначально дешевле, чем аналогичный с автоматом и в случае ремонта он будет не значительно дороже обычной механической трансмиссии.

Виды КПП и их описание

Механические КПП бывают 2-ух видов: 2-ух и 3-ех вальные. На машины с задним приводом в основном устанавливается 3-ех вальная КП. А вот 2-ух вальная КП широко применяется на автомобилях с задним мотором и на переднеприводных авто. Существуют также синхронизированные и несинхронизированные КП.

Трехвальная КПП

В 3-ех вальной КП имеется, соответственно, 3 вала: ведомый, промежуточный и ведущий. Вал, который является ведущим, должен быть соединенным со сцеплением. На нем находятся шпицы, предназначенные для ведомого диска сцепления. Благодаря шестерне, которая находится на валу в зацеплении, крутящий момент передается на промежуточный вал. В свою очередь промежуточный вал находится параллельно с ведущим валом.

Блок шестерен расположен на валу и находится с ним в жестком зацеплении. На одной оси с ведущим, расположен ведомый вал. Они не имеют жесткой связи и независимо вращаются. Муфты синхронизаторов находятся между шестернями ведомого вала. На современных МКПП все передачи имеют синхронизаторы, исключением является передача заднего хода.

Двухвальная КПП

Сегодня широко распространяются и 2-ух вальные КП. В которых ведомый и ведущий валы располагаются параллельно. Из шестерни первичного вала крутящий момент передается на нужную шестерню вторичного вала, которая является зафиксированной синхронизатором. Из-за этого прямая передача считается технически невозможной. Все остальные процессы являются аналогичными 3-ех вальной КПП. Главным плюсом таких КПП считается возможность компоновочного объединения трансмиссии и двигателя в силовой компактный агрегат.

Также 2-ух вальные КПП имеют чуть лучшее КПД, чему способствует небольшое количество деталей, задействованных в передаче крутящего момента. Основным недостатком считается то, что в такой КП нету прямой передачи и она пригодной является только в сравнительно легких транспортных средствах. Соответственно, их устанавливают на тяжелые мотоциклы, переднеприводные автомобили, а также машины с заднемоторной компоновкой. В таких КП может быть больше 4-ех передач для переднего хода.

Несинхронизированная МКПП

В машинах с несинхронизированной МКП водитель полностью осуществляет переключение передач. Во время включения передач, как известно, скорость шестерен является различной, а муфта сцепления при этом не может просто на одну из них перейти. Для решения такой проблемы служит «двойной выжим», который означает переключения между высшими и низшими передачами с применением педали сцепления, которая выжимается перед самым выключением передачи. Существует много спортивных мотоциклов и автомобилей с несинхронизированными КПП, на которых переключение происходит без выжима сцепления, но для этого необходимым является большой опыт езды.Такие КПП устанавливаются на гоночные агрегаты из-за хорошей живучести при больших нагрузках, которые характерные для гоночного спорта, а также благодаря тому, что опытный водитель может быстрее переключать передачи. А вот на тракторах и грузовиках с большим количеством передач, такие КП не устанавливаются, так как это технически невозможно.

Синхронизированная МКПП

В синхронизированных МКП активация передач является частично автоматизированной. Благодаря специальным устройствам, так называемым синхронизаторам, муфта не может переходить с шестерни на другую шестерню, до того времени пока их скорость не станет равной. Большинство легковых автомобилей имеют все синхронизированные передачи переднего хода. Если вспомнить старые автомобили, то синхронизированными были только высшие передачи. Почти у всех отечественных автомобилей не является синхронизированной передача заднего хода.

Достоинства и недостатки различных видов трансмиссий

1.Механические коробки передач. К плюсам МКПП относится:

• Автомобили с механикой дешевле, чем такие же укомплектованные автоматической трансмиссией.
• Ремонт и техническое обслуживание дешевле, чем у остальных видов трансмиссий.
• Возможность полноценного контроля над автомобилем при разгоне, обгонах и других маневрах за счет полного использования мощности двигателя.
• Экономия топлива.

2.Роботизированная коробка передач: плюсы и минусы. Достоинства:

• Надежность конструкции.
• Экономия топлива до 30%.
• Ресурс коробки больше на 40%, если сравнивать с механикой.
• Наличие возможности ручного управления коробкой.

Недостатки:

• Несовершенство электронной программы коробки приводит к ухудшению динамических свойств машины, «задумчивости» (до 2 секунд) при переключении передач. Все это усложняет возможность водителя адаптировать автомобиль под свой индивидуальный стиль вождения.
• Повышенный износ сцепления в случае несвоевременного перехода на ручное управление. На крутых подъемах коробка перегревается, если не переключиться вовремя на ручной режим.
• Рывки при автоматическом переключении передач при полностью утопленной в пол педали акселератора.

3. Плюсы и минусы автоматической коробки передач. Положительные стороны от установки на автомобиле АКПП:

• Удобство и комфорт. Отсутствие сцепления и возможность держать руль двумя руками, не отвлекаясь на манипуляции с переключением передач, повышает безопасность и работоспособность – водитель меньше устает. На гололеде машина не теряет управляемость, так как двигатель, не имеющий сцепления, не глохнет.
• Переход по ступеням при разгоне и торможении короче по времени, чем у МКПП и происходит без потери мощности.
• Поскольку выбор передачи происходит автоматически, то риск перегрузить двигатель исключается.

Недостатки автоматической трансмиссии:

• Увеличенный расход топлива.
• Дорогостоящее обслуживание и ремонт.
• Невозможно оказать помощь другим водителям в буксировке, как и буксировать автомобиль с АКПП. В случае поломки машины нужна помощь только эвакуатора.
• Если разрядился аккумулятор, то авто с автоматической трансмиссией не завести с толкача.

4.Вариатор: плюсы и минусы. «Плюсы» вариатора:

• Бесконечное количество передач вариатора обеспечивают максимально комфортный режим работы двигателя, продлевая его моторесурс и долговечность.
• Экономия топлива.

Во время плавного разгона, когда скорость автомобиля растет, а тахометр показывает неизменное число оборотов (5-6 тысяч) экономится топливо. Это обусловлено конструктивными особенностями вариатора.

К недостаткам вариатора можно отнести:

Дорогостоящий ремонт и обслуживание.

Замена ремня и специальной трансмиссионной жидкости (7 литров вместо 3 – 4 литров стандартного масла для обычной АКПП) обходится недешево.

Вариаторы пока устанавливаются в основном на компактных маломощных и средних автомобилях. Бывают и исключения – так на тяжелом внедорожнике Nissan MuranoV6 (234 л.с.) установлен вариатор X-Tronic.

Особенности эксплуатации различных типов трансмиссий

1. В зимнее время до начала движения масло в автоматической трансмиссии желательно прогреть. Для этого удерживайте автомобиль тормозом и переключите последовательно несколько раз все режимы на селекторе.
2. Чтобы избежать перегрева АКПП избегайте перевозки тяжелых прицепов и грузов. Буксировка на расстояние более 50 км может вызвать перегрев и поломку коробки. Рекомендованная буксировочная скорость не более 40 км/час.
3. Причиной пробуксовки гидротрансформатора может быть недостаток масла в коробке. При избыточном количестве масла оно может вспениться, что приведет к поломке АКПП.
4. При прохождении поворотов и в момент обгона, необходимо помнить, что коробка с вариатором реагирует на увеличение числа оборотов с опозданием. Нажать на педаль акселератора надо чуть ранее, до начала совершения маневра.
5. Буксировка автомобиля с вариатором осуществляется либо путем частичной погрузки при вывешенных ведущих колесах, либо с помощью эвакуатора.
6. В пробках, нежелательно переводить селектор в положение «Нейтрал». Такой прием увеличивает износ трущихся деталей и сокращает ресурс вариатора. Для роботизированной коробки, наоборот, требуется перевести ее в нейтральное положение, поскольку в положении «D» включено сцепление. При этом изнашивается корзина, выжимной подшипник и ведомый диск.

Робот или роботизированная коробка передач (РКПП)

Коробка робот отличается от автомата устройством и принципом действия. По своей конструкции роботизированные коробки ближе к механике. Только управление сцеплением и переключением передач здесь осуществляется в автоматическом режиме. Для электроники необходимы входные данные: дорожные условия и требования водителя. Современные транспортные средства, оборудованные роботизированными коробками передач, имеют двойное фрикционное сцепление. Это позволяет минимизировать потери мощности, передаваемой с силового агрегата на роботизированную трансмиссию и дальше на колеса авто. Для передачи момента вращения здесь используется принцип параллельного многодискового сцепления вместо гидротрансформатора АКПП.

Управление коробкой робот производится при помощи специальной электронной системы. В состав системы входят:

1. Электронный блок управления коробкой передач (ЭБУ).
2. Датчики скорости, температуры, давления масла в гидроблоке и прочих важных параметров.
3. Исполнительные механизмы.

ОСОБЕННОСТИ НАЛИЧИЯ ШЕСТОЙ ПЕРЕДАЧИ В КОРОБКЕ

Приблизительно до начала 2000-х годов наибольшее распространение получала МКПП с пятью ступенями переключения передач. Изредка в автомобилях бизнес-класса и премиум-сегмента среди представителей немецкой автомобильной промышленности можно было встретить вариант с дополнительной шестой передачей. Лишь впоследствии шести ступенчатая механическая КПП стала ставиться инженерами в подавляющее большинство автомобилей. В настоящее время вариант с пяти ступенчатой трансмиссией на механической основе встречается сравнительно редко, лишь на самых дешёвых комплектациях авто бюджетного класса: «Geely», «ВАЗ» («Лада»), «Renault» и т.д. На том же «Renault Duster» в последнем поколении с завода предусмотрено сразу 2 вариации с ручными КПП: 5-ступенчатая и 6-ступенчатая механическая коробка передач, – и в таком случае сразу возникает резонный вопрос о преимуществах выбора той или иной версии. Для большинства решающим критерием может выступить конечная стоимость автомобилей, оснащенных обеими трансмиссиями – ведь цена модели с 6-ступенчатой МКПП будет порядка 8-10% выше по сравнению с тем же автомобилем с 5-ступенчатым аналогом. Ну а тем, кто располагает достаточным количеством средств и в приоритет ставит качественные характеристики, будет интересно, действительно ли они переплачивают не понапрасну.Если взять автоматические коробки передач, то там, к примеру, разница между 4 и 6 степенями переключений скоростей очень внушительная.

5-ступенчатая и 6-ступенчатая механическая коробка передач

Однако это и связано с тем, что сразу после 4-ступенчатой версии на рынок стали поставляться модели с 6-ступенчатой АКПП, которая исправила многочисленные недочёты предшественника, и с которой началась эра массового перехода с механики на автомат. Что же до ручной коробки, разница не столь очевидна, но она всё же есть, и все факты, кроме цены, говорят в пользу 6-ти ступенчатой МКПП. Её техническое превосходство над предшественником налицо:

поскольку передачи вместе с увеличением их количества стали более короткоходными, переход между ними стал осуществляться несколько быстрее. Таким образом, автомобиль теряет при каждом переключении меньший промежуток времени и практически не теряет в комфорте передвижения;
ресурс 6-ступенчатой механики также увеличен по сравнению с предшественником

Это особенно важно для автомобилей, которые постоянно эксплуатируются в предельных режимах, когда двигатель раскручивается до максимальных оборотов. Согласно статистике, в среднем интервал между заменой трансмиссий с 6 ступенями больше на 5-7 тысяч километров пробега автомобиля;

5-ступенчатая коробка передач

уменьшение показателей расхода топлива также является хорошим преимуществом наличия шестой передачи: поскольку для переключения каждой последующей передачи не нужно так сильно раскручивать двигатель, топливо подаётся лишь под частичным напором, соответственно, его средний расход на протяжении любого отрезка пути будет меньше, нежели на 5-ступенчатом аналоге. Уменьшенный расход на 6 ступенчатой коробке передач механике указывается даже самим дилером в руководстве пользователя, которое идёт в комплекте с автомобилем;

• динамические характеристики автомобиля, обладающего 6- тиступенчатой коробкой, однозначно превосходят показатели менее совершенной альтернативы. Разгон до 100 км/ч — 402 метра, ½ мили – во всех перечисленных дисциплинах преимущество будет у авто с шестиступенчатой ручной трансмиссией;
• оснащённость электронными системами, которые подсказывают оптимальный момент для переключения каждой последующей скорости – это ещё один плюс 6-ступенчатой коробки передач механики в плане экономии топлива;

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.
