Коммутатор электронной системы зажигания 98.3734

Коммутатор электронного зажигания 98.3734 разработки и производства ОАО «ЧНППП «ЭЛАРА» (далее — коммутатор) предназначен для коммутации тока в первичной обмотке катушки бесконтактной системы зажигания автомобилей семейств ВАЗ-2105, ВАЗ-2108, ВАЗ-2110, ВАЗ-21213, ВАЗ-1111, ЗАЗ-1102 . Прибор защищен свидетельством на полезную модель.

Устройство работает совместно с катушками зажигания 3122.3705, 27.3705 и их модификациями, имеющими сопротивление первичной обмотки менее 0,7 Ом и индуктивность не более 7 мГн, датчиком-распределителем 40.3706, 3810.3706 и их модификациями. Номинальное напряжение питания — 12, максимальное — 16, минимальное — 6 В. Время ограничения тока через катушку зажигания коммутатор нормирует в зависимости от режима работы в пределах от 0,6 до 4,5 мс, что составляет 2… 15 % длительности периода входного сигнала при частоте 33 Гц и напряжении питания 13,5 В. Коммутируемый ток катушки зажигания (ток разрыва) ограничен коммутатором на уровне 7,3…7,8 А при напряжении питания 13,5 В. Коммутатор прекращает протекание тока через катушку зажигания через 1 с после остановки вала датчика-распределителя, не допуская искрообразования. Рабочий интервал температуры окружающей среды от -45 до +105 °С.

Схема коммутатора показана на рис. 1, а внешний вид — на рис. 2.

Позиционные обозначения всех элементов соответствуют схеме предприятия-изготовителя. Основа устройства — специализированная интегральная микросхема L497D фирмы ST Microelectronics, предназначенная для управления коммутирующим транзистором BU941ZP той же фирмы. Работа микросхемы подробно описана в . Рассмотрим некоторые особенности ее работы при отличном от типовой схемы включении.

Микросхема DA1 питается от двух источников тока. Первый источник на транзисторах VT1 и VT2 обеспечивает ток 50 мА для питания датчика Холла и микросхемы DA1. Его выходной ток зависит от сопротивления резистора R3 и напряжения на эмиттерном переходе транзистора VT1. Резистором R2 устанавливают рабочую точку транзистора VT2 и напряжение на коллекторе транзистора VT1.

В случае увеличения температуры напряжение на резисторе R3 уменьшается приблизительно на 2,1 мВ/°С, что приводит к соответствующему снижению выходного тока. Конденсатор С9 подавляет высокочастотные колебания, возникающие в момент появления выбросов напряжения в бортовой сети автомобиля.

Второй источник тока, выполненный на транзисторах VT3 и VT4, стабилизирует базовый ток транзистора VT5 на уровне 40 мА. Применение транзисторов MJE350 (VT2, VT4) в источниках тока обеспечивает надежную работу коммутатора в случае возникновения импульсных помех напряжением до 350 В в бортовой сети автомобиля и повышения температуры окружающей среды до 105 °С.

Стабилитрон VD3 BZX84C9V1 стабилизирует напряжение на уровне 9 В для питания датчика Холла.

Диод VD1 защищает устройство от переполюсовки источника питания.

Резистор R28 и диодная сборка VD5 обеспечивают надежную защиту входов микросхемы от возможных бросков напряжения.

Цепь VD4R13C8R14 защищает транзистор VT5 в случае повышения напряжения в бортовой сети. Если напряжение превышает 24 В, открывается стабилитрон VD4 и через резисторы R13, R14 начинает протекать ток, что приводит к увеличению напряжения на входе HI (вывод 13) обратной связи по току микросхемы DA1 и к уменьшению уровня ограничения тока в катушке зажигания. Когда напряжение превысит примерно 70 В, коммутатор полностью выключается.

Датчик тока коммутирующего транзистора (R18-R27) выполнен из десяти параллельно включенных резисторов для поверхностного монтажа сопротивлением 1 Ом. В ранее выпускавшихся коммутаторах функцию датчика тока выполнял резистор АСОЗ сопротивлением 0,1 Ом ±5 %. Однако эксперименты показали, что примененный здесь датчик обладает лучшей температурной стабильностью.

В блоке применена импортная элементная база в основном для поверхностного монтажа. Постоянные резисторы и керамические конденсаторы X7R — типоразмера 1206. Биполярные транзисторы BUZ941ZP и MJE350 заменимы транзисторами КТ898А (или серий КТ8131, КТ8225, КТД8252) и КТ720А соответственно, а транзисторы ВС808 — ВС807.

Литература

Пятков К. Б., Игнатов А. П., Косарев С. Н. и др. Автомобили ВАЗ-2110 и ВАЗ-21102: Руководство по техническому обслуживанию и ремонту. — М.: За рулем, 1996.
Ходасевич А. Г., Ходасевич Т. И. Справочник по устройству и ремонту электронных приборов автомобилей. Вып. 1. Электронные системы зажигания. — М.: Антелком, 2001.

Существующие разновидности коммутаторов

Различают два основных типа устройств: AC CDI и DC CDI. Первые коммутаторы небольшие и простые, в их схеме используется высоковольтный генератор. Вторые более распространены, снабжены четырьмя контактными группами с минусом и плюсом, а также отдельными выходами на катушку и датчик Холла. Но последние функционируют только при наличии высокого напряжения, подведённого с внешнего источника.

Коммутаторы также принято классифицировать, согласно функциональным особенностям:

• традиционные или стоковые устройства, строго соответствующие параметрам автомобиля — как правило, ставятся ещё с завода;
• спортивные — имеют возможность увеличения верхнего предела количества оборотов ДВС, однако такая разновидность является уделом опытных специалистов и имеет риски аварий;
• с возможностью регулировки фаз УОЗ — отличный вариант, когда требуется выровнять крутящий момент силовой установки, улучшить разгонные характеристики и стабилизировать работу мотора на разных оборотах.

Безусловно, коммутаторы принято делить и по основным разновидностям.

Электронные

Данный тип коммутатора ещё называют микропроцессорным с транзитными ключами. Он используется для управления напряжением преобразователя и снижает нагрузки на соединения, тем самым повышая мощность тока.

• возможность лучшего наполнения цилиндров ДВС;
• эффективная отдача мотора на всех оборотах.

Гибридные

В этих системах дополнительно используется механическая часть — кулачковый трамблёр. Электронику представляет сам коммутатор и катушка. Узел очень надёжен, экономичен и удобен. К примеру тем, что при выходе из строя свитча, можно переключаться на старый преобразователь с бегунком.

Бесконтактные

Группа с транзисторами, широко применяемая с начала восьмидесятых годов. Она вытеснила допотопные классические контактные системы. Считалась в своё время наиболее эффективной, так как показатели её работы были намного выше, чем у остальных коммутаторов.

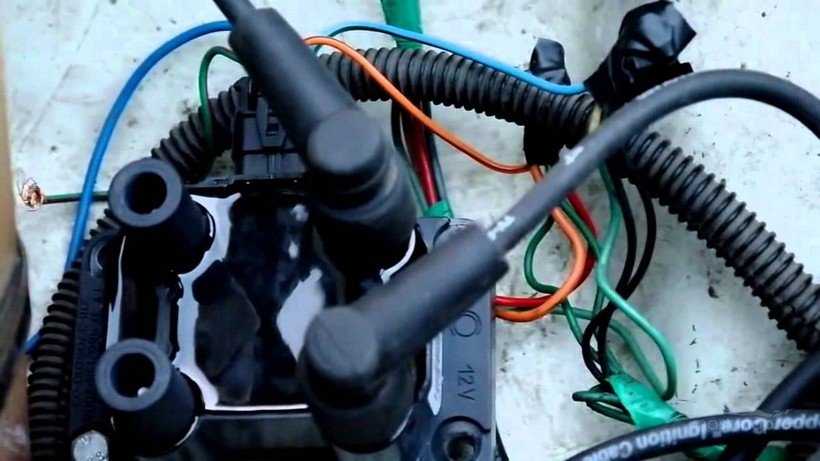

Двухканальные

Та же бесконтактная система, но значительно модернизированная. К примеру, обычная БСЗ имеет те же недостатки КСЗ — потерю энергии искры, нестабильность холостых оборотов, ограничение на регулировку УОЗ, высокую чувствительность к загрязнениям и влажности. Двухканальная система или ДБСЗ избавляет систему зажигания от этих минусов, обеспечивая ещё более высокую энергию искры за счёт использования дополнительных катушек. Также здесь не применяются проблемные подвижные элементы — бегунок и уголёк, а крышка выполняет лишь функции защитного элемента. Поэтому она и не подвержена выгоранию.

Интересно, что двухканальное зажигание применялось и раньше. Это было реализовано на экспортных Ваз-21083. Однако коммутаторы данного типа, называемые еще двухконтурными, не получили широкого распространения из-за низкого качества тогдашней электроники.

Ещё один нюанс, касающийся коммутаторов. У них могут быть разные выходы. Те, у которых стоит по умолчанию цифра «1», крайне опасны для катушек зажигания в тот момент, когда испытывают неисправности. Но плюс таких устройств в том, что с ними можно интегрировать стандартные преобразователи для контактного зажигания.

Диагностика исправности устройства

Глубокую диагностику устройства рекомендуется проводить на специализированном сервисе. Профессиональный стенд позволит оценить состояние узла в различных режимах работы двигателя в диапазоне от 0 до 8000 об/мин. Производитель категорически не рекомендует проводить диагностику кустарными методами. Это опасно не только для электросистемы автомобиля, но и для того, кто пытается провести такую диагностику.

Если приборная доска машины оснащена вольтметром, а владелец авто знает, как проверить коммутатор ВАЗ, то для него доступен простой способ предварительной оценки работоспособности устройства. Одна из функций коммутатора — выключение питания катушки зажигания при неработающем двигателе, но включенном зажигании. При таком отключении напряжение в бортовой сети заметно повышается. Это означает, что для проверки работоспособности устройства следует вставить ключ в замок, повернуть его в положение зажигания, но не запускать стартер. В это время необходимо внимательно следить за показаниями на вольтметре.

В первые секунды стрелочка замрет примерно на середине шкалы, а через 8-10 секунд она заметно дернется вправо. Раз устройство сработало, катушка отключилась, напряжение повысилось, а вольтметр отреагировал, то все в порядке. Если коммутатор выходит из строя, то обычно целиком. Маловероятно, что второстепенная функция сохранила работоспособность, а базовая отказала. Так что с большой вероятностью устройство можно считать исправным.

Что такое коммутатор в автомобиле?

Длительная физическая жизнь автомобиля при его быстром моральном старении, в который раз заставляет говорить о конструктивных решениях, потерявших свою актуальность в современном автостроении, но присутствующих во все еще колесящих по дорогам машинах.

К одному из подобных решений относится и автомобильный коммутатор, в свое время перевернувший автомобильный мир. Вот что такое и для чего нужен коммутатор в автомобиле и разберем в нашей статье.

Особенности функционирования коммутатора зажигания

Еще первые автомобили оборудовались розжигом горючей смеси, в основе которого лежала система батарейного зажигания, а особенность работы заключалась в использовании принципа самоиндукции. Надо отметить, что, несмотря на все свои достоинства и недостатки, подобная схема достаточно длительное время применялась, пока не появилась совершенно новая элементная база.

В основу наименее сложного решения легла простая транзисторная схема, осуществляющая управление токами, которые протекают через катушку зажигания. В результате возникло устройство, названное электронным коммутатором напряжения. Если сравнивать с первоисточником, то главный принцип остался прежним, основанным на явлении электромагнитной индукции.

Однако в качестве электронных ключей стали использоваться транзисторы, уменьшающие нагрузку на контактах прерывателя напряжения с одновременным увеличением силы тока, которая протекает через катушечную обмотку.

В итоге:

• Возросла надежность функционирования системы зажигания в целом;

• Возникли гарантии ее работоспособности при значительных оборотах мотора и соответственно при высоких скоростях;

• Появилась возможность увеличения степени сжатия у двигателей.

Дальнейшее развитие коммутатора системы зажигания

Вне зависимости от того, основана ли схема коммутатора на работе транзисторов или тиристоров, ее ключевое преимущество – существенное улучшение параметрических характеристик зажигания. В результате произошло полное вытеснение доминировавшего до определенного момента времени батарейного зажигания. В процессе развития новой схемы удалось отказаться от контактных прерывателей напряжения, на смену которым пришли модификации, оснащенные бесконтактными датчиками, например, датчиком Холла.

Главный принцип, закладываемый в систему зажигания, увеличение ее надежности с одновременным ростом эффективности функционирования. В результате совершенствования электронных компонентов, управляющие блоки стали микропроцессорными, они обрабатывают сигналы, исходящие сразу от нескольких датчиков, что существенно улучшает качество управления процессом зажигания.

Вследствие чего в системы стали вводится сначала двухканальные коммутаторы, а позже стали появляться системы, располагающие индивидуальной катушкой и коммутирующим устройством для каждой свечи зажигания.

Развитие конструкции дает возможность добиться:

• Получения более мощной искры;

• Вывода из конструкции части механических устройств, снижающих устойчивость устройства к поломкам;

• Исключения потерь, возникающих в трамблере, в связи с его выводом из конструкции;

• Стабильности искрообразования на холостом ходу;

• Улучшения запуска при сниженной температуре окружающего воздуха;

• Понижения топливного расхода.

В целом введение коммутаторов в конструкцию системы зажигания отразилось на увеличении надежности автомобилей и на стабильности их работы.

Какие признаки свидетельствуют о выходе коммутатора из строя?

С вводом коммутатора в конструкцию усложнился процесс диагностирования возникающих неполадок, связанных с отсутствием нормального пуска мотора. В большинстве своем лишь обращение в специализированную мастерскую позволяет правильно идентифицировать поломку, которая выражается:

Методика проверки

В начале необходимо проверить наличие питающего напряжения на выводах коммутатора (причем не только вольтметром, но и при помощи нагрузки). Убедиться в наличии правильного входного сигнала на коммутатор (осциллограмма). Выходной сигнал с коммутатора проверяется автомобильным осциллографом или обычной а\м лампочкой. Если сигнал возрастает от 0 до питающего напряжения, то лампочка подсоединяется между «+» и сигнальным выводом (отсоединить от катушки зажигания). Лампочка должна мигать при вращении двигателя стартером.

Необходимо помнить, что коммутаторы, используемые с датчиками генераторного типа нельзя использовать в системах с датчиком Холла и наоборот.

Схема подключения

Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.

Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.

Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:

• предназначен для БСЗ;
• состоит из контроллёра L497 или его аналога КР1055ХП2;
• возможно подключение к тахометру, расположенному на торпеде;
• классическое подключение — через двухкаскадный усилительный блок.

Теперь по его выводам:

• 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
• 2 (контакт) — соединяется с отрицательной клеммой АКБ;
• 3 (масса) — интегрируется внутри блоком с контактом 2;
• 4 — принимает питание от аккумулятора;
• 5 — выводит постоянное питание, всегда под напряжением 12 В.

Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.

Структура и функции БСЗ

При включении зажигания (2) подается напряжение питания на первичную обмотку катушки зажигания (3). Через первичную обмотку проходит ток, как только коммутатор (4) получит сигнал с датчика зажигания (5), ток первичной обмотки прерывается. Клемма 1 катушки зажигания по средством коммутатора соединяется с массой. Во вторичной обмотке индуцируется высокое напряжение более 20 кВ.

Вторичное напряжение системы зажигания через клемму 4 катушки зажигания передается на датчик-распределитель на соответствующий цилиндр и свечу зажигания.

Блок управления определяет частоту вращения коленчатого вала (сигналы датчика) и на ее основании управляет временем накопления тока первичной обмотки катушки зажигания (длительностью открытого состояния выходного транзистора или тиристора системы зажигания) и его величиной. В соответствии с частотой вращения и напряжением аккумуляторной батареи, незадолго до появления искры зажигания устанавливается заданное значение первичного тока, то есть при увеличении частоты вращения длительность протекания тока увеличивается так же, как при уменьшении напряжения аккумуляторной батареи.

При включенном зажигании и неработающем двигателе (отсутствие сигнала датчика) через некоторое время (как правило, через одну секунду) отключается ток первичной обмотки катушки зажигания. Как только блок управления получит сигнал датчика (например, при запуске), он снова переходит в рабочее состояние.

Для адаптации момента зажигания к разным состояниям нагрузки регулировка осуществляется так же, как и в контактных системах зажигания, механическим способом посредством мембранного механизма вакуумного регулятора, а также центробежного регулятора. В результате сигнал датчика (и вместе с ним момент зажигания) изменяется в зависимости от оборотов и нагрузке двигателя.

Индуктивное формирование сигнала в бесконтактной транзисторной системе зажигания накоплением энергии в индуктивности

В результате вращения ротора датчика управляющих импульсов изменяется магнитное поле и в индукционной обмотке (статоре) создается представленное на рисунке а, б переменное напряжение. При этом напряжение увеличивается по мере приближения зубцов ротора к зубцам статора. Положительный полупериод напряжения достигает своего максимального значения, когда расстояние между зубцами статора и ротора минимальное. При увеличении расстояния магнитный поток резко меняет свое направление и напряжение становится отрицательным.

В этот момент времени (tz) в результате прерывания первинного тока коммутатором инициируется процесс зажигания.

Количество зубцов ротора и статора в большинстве случаев соответствует количеству цилиндров. В этом случае ротор вращается с уменьшенной вдове частотой вращения коленчатого вала. Пиковое напряжение (± U) при низкой частоте вращения составляет прибл. 0,5 В, при высокой — прибл. до 100 В.

Момент зажигания можно проконтролировать только при работающем двигателе, поскольку без вращения ротора изменение магнитного поля не происходит и в результате не создается сигнал.

Дальнейшее развитие коммутатора системы зажигания

Вне зависимости от того, основана ли схема коммутатора на работе транзисторов или тиристоров, ее ключевое преимущество – существенное улучшение параметрических характеристик зажигания. В результате произошло полное вытеснение доминировавшего до определенного момента времени батарейного зажигания. В процессе развития новой схемы удалось отказаться от контактных прерывателей напряжения, на смену которым пришли модификации, оснащенные бесконтактными датчиками, например, датчиком Холла.

Главный принцип, закладываемый в систему зажигания, увеличение ее надежности с одновременным ростом эффективности функционирования. В результате совершенствования электронных компонентов, управляющие блоки стали микропроцессорными, они обрабатывают сигналы, исходящие сразу от нескольких датчиков, что существенно улучшает качество управления процессом зажигания.

Вследствие чего в системы стали вводится сначала двухканальные коммутаторы, а позже стали появляться системы, располагающие индивидуальной катушкой и коммутирующим устройством для каждой свечи зажигания.

Развитие конструкции дает возможность добиться:

• Получения более мощной искры;

• Вывода из конструкции части механических устройств, снижающих устойчивость устройства к поломкам;

• Исключения потерь, возникающих в трамблере, в связи с его выводом из конструкции;

• Стабильности искрообразования на холостом ходу;

• Улучшения запуска при сниженной температуре окружающего воздуха;

• Понижения топливного расхода.

В целом введение коммутаторов в конструкцию системы зажигания отразилось на увеличении надежности автомобилей и на стабильности их работы.

Как определить неисправность коммутатора в машине?

Выявить поломки у устройств нового типа несколько сложнее, чем у одноконтактных. Лучше отвезти машину в СТО. Признаки поломок таковы:

• мотор перестал запускаться, искры нет;
• двигатель постоянно глохнет;
• силовой агрегат работает неустойчиво.

Для проверки используют вольтметр — при включенном зажигании его стрелка должна располагаться посередине шкалы. Когда питание перестает поступать, она отклоняется в правую сторону. Если все происходит так, прибор находится в рабочем состоянии.

Если вольтметра нет, проверяют узел при помощи сигнальной лампочки. Один из проводов подсоединяется к массе, второй — к первой коммутаторной клемме. Если устройство рабочее, лампочка загорится.

Появление коммутатора — следствие эволюции системы зажигания. По мере её развития и возникли многоканальные устройства, которые сильно облегчают жизнь нынешним автовладельцам.

Коммутаторы в системе зажигания автомобилей используются уже очень давно. Первые из них, буквально, состояли из двух проводов и батареи напряжения. Сегодня, это высокотехнологический узел одной из главных систем автомобильного устройства. Переоценить значение его работы крайне сложно, ведь благодаря эволюции именно этого устройства, удалось достигнуть максимальных показателей сжигания воздухо-горючих смесей.

Коммутатор системы зажигания

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.
