Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка срабатывает слишком медленно, то возможно подгорели контакты.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

Бендикс состоит из двух частей.

• Первая соединяется  с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как  если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки.  Скрежетание и образование искр.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

• Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
• Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

• перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
• обрыв либо обгорание обмотки;
• искривление возвратной пружины либо её ослабление;
• короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

• Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
• При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Запуск двигателя автомобиля происходит посредством работы втягивающего реле. Благодаря ему специальный маховик присоединяется к двигателю, запускает его, затем возвращается на место. Неисправность этой детали может привести к тому, что мотор не заведётся.

Залипли пятаки на стартере что делать?

Всем привет! Скорее всего, я не первый с такой записью, но, все же, хотел бы с Вами поделиться очередной порцией из серии пособий о том, как решать проблемы самому, а не доверять кому-то.

Начну с того, что не люблю я все эти сервисы (имеется в виду гаражные), где людей, мягко говоря, хотят «разуть» при первой же возможности. Это, конечно, не касается новых автомобилей — здесь я сам сдаю автомобиль на ТО по техрегламенту.

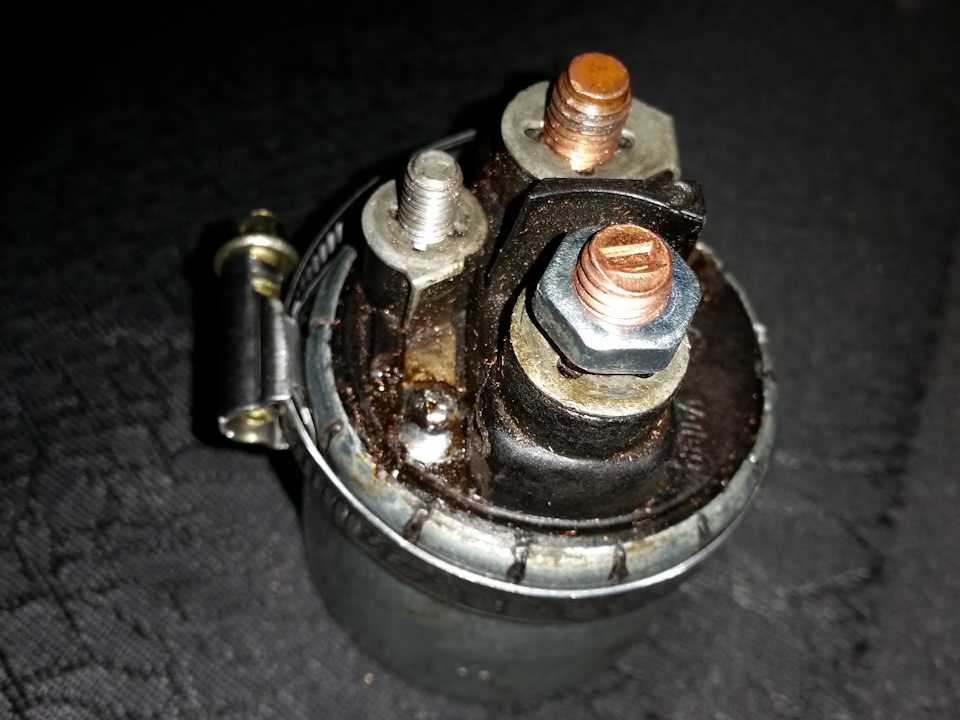

Так, о чем же я…Ах да, втягивающее. Когда еще забирал свою машинку, то она наотрез отказывалась подавать признаки жизни. Позже выяснилось, что проблема была во втягивающем. Хотел было уже купить новую, но (считаю, что у меня руки из плеч) решил сделать сам. А теперь, сама суть данной записи:

Имеем родное неработающее втягивающее реле Fenox, желание справляться с трудностями, руки из плеч, пару ключей, надфиль (можно мелким напильником или шкуркой) и, конечно же, паяльник!

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле

В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Как проверить стартер люминесцентной лампы тестером

Контроль люминесцентной лампы обычно состоит в проверке функциональности стартеров и дросселей. После снятия лампы из корпуса светильника, их проверяют на отсутствие почернений на концах колб. Если такие дефекты имеются, то в схеме осветительного элемента существует неисправность и требуется проведения ремонта. В противном случае лампочка долго не проработает.

Если лампа ЛДС в светильнике не работает, то, прежде всего, проверяют функциональность стартера. Согласно практическим наблюдениям, эта узловая деталь светильника больше всего подвержена нагрузкам, как механическим, так и высокотемпературным, что выводит ее из строя.

До того как приступить к разборке стартерного корпуса, нужно сделать внешний осмотр конденсатора и лампы дневного света. При осмотре конденсатор должен иметь нормальную внешнюю форму, без вздутий, которые являются следствием скачков большого сетевого напряжения, а колба не должна иметь почернений на стеклянной поверхности.

Для проверки конденсатора используют мультиметр, который устанавливают в режим сопротивления с самым большим пределом измерения. Во время выполнения тестирования, щупы устанавливаются между выводами конденсатора, замеренное показание сопротивления должно стремиться к бесконечности.

Если в ходе выполнения измерении на шкале прибора пользователь обнаружит сопротивление меньшее 2 МОм, то этот результат говорит о том, то на конденсаторе присутствует недопустимый ток утечки. Это приводит к отказу стартера светильников, поэтому его требуется заменить.

Целостность спиралей-электродов

Причиной неработающей лампы бывает не только стартер, но и внутренние спирали, которые хоть и реже, но все же могут перегорать. Проверку их работоспособности удобно проводить мультиметром, который выставляется в режим омметра. Щупы при этом подключаются к паре выводов на одном конце колбы.

Если в ходе проверки пользователь увидит на дисплее мультиметра показание сопротивления примерно 10 Ом, то внутренние спирали целые и лампа должна работать.

Если прибор «молчит», а на экране сопротивление достигло показания бесконечности, то в лампе присутствует обрыв спирали. При таком сбое лампа функционировать не станет и потребуется ее замена на работоспособную.

Проверка дросселя

Проверка дросселя выполняется в комплексе мероприятий по восстановлению работоспособности светильника. В этой конструкции он самый выносливый узловой элемент и очень редко выходит из строя. Но если проверка стартера и спиралей в лампе не выявила сбоев, то следующим, кто может вызывать общий сбой светильника, является дроссель.

Неисправность дросселя возникает при наличии обрыва, либо перегорания обмотки, нарушения изоляции между витками. Эти неисправности легко определяются мультиметром, который выставляют в положение омметра, а щупы подсоединяют к выводам дросселя.

Если пользователь при измерении обнаружит на экране прибора сопротивление равным бесконечности, это говорит о том, что, либо перегорела его обмотка, либо в цепи обрыв провода. При этом перегорание обмотки можно установить по неприятному запаху от дросселя, особенно во время подключения лампы к сети.

В том случае, когда будет обнаружено очень малое сопротивление, то источником такого сбоя является нарушенная изоляция провода, либо эти показания указывают на межвитковое замыкание в обмотке. Также аналогичный результат проявляется, когда обмотка замыкается на сердечник.

Современные бытовые мультиметры, достаточно многофункциональны и способны выявить проблемы, как у автомобильных стартеров, так и у стартера люминесцентной лампы. Своевременная диагностика поможет в устранении причин сбоя и восстановлении работоспособности автомобиля и ламп освещения. Перед тем как проверить мультиметром, исполнитель должен принять меры безопасности от поражения электротоком.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Признаки отказа реле и их причины

Реле выходит из строя из-за механического износа и заклинивания, подгорания контактов, обрывов в токоведущих цепях. На неисправность этого узла указывает следующее:

• при попытке запуска двигателя стартер крутится без проворачивания коленчатого вала двигателя;
• попытка запуска двигателя сопровождается характерным щелчком без вращения стартера или же стартер не развивает обороты, необходимые для запуска;
• после начала работы двигателя стартер не отключается и функционирует опять же с характерным высоким звуком.

Причины отказа реле стартера:

• разрыв цепей передачи тока на втягивающую и удерживающую обмотку;
• ослабла возвратная пружина;
• подгорели контакты;
• повреждена обмотка;
• разрушение корпуса.

Диагностика без снятия стартера с применением мультиметра

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Ремонт втягивающего реле стартера

Чаще всего тяговое реле не ремонтируется, так как его элементы в основном заключены в неразборный корпус. Единственное, что в таком случае можно сделать – аккуратно болгаркой снять завальцовку крышки. Под ней расположена контактная пластина.

Часто неисправность заключается в подгорании контактной поверхности. В этом случае пластину и контакты зачищают наждачной бумагой. После ремонтных работ корпус аккуратно запаивается.

Похожая процедура производится с разборной модификацией. Единственным отличием является принцип разборки и сборки конструкции.

Если с контактами все в порядке, но тяговое не срабатывает, то, скорее всего, проблема с обмотками. В таком случае деталь просто меняют на новую. Ремонт этих элементов крайне редко производится, и то только любителями ручной работы.

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя. Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал. Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар. Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает. В первую очередь, необходимо проверить, слышен ли щелчок при включении ключа зажигания. Его отсутствие свидетельствует о том, что сам механизм реле стартера не срабатывает. В таком случае необходимо произвести полную замену устройства.

Рекомендуем: Замена сайлентблоков: ехать в автосервис или делать самому?

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения. Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии

Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы

Включение стартера напрямую от АКБ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Чтобы соорудить своими руками прямой контакт, достаточно обзавестись куском медного кабеля, разъёмом и клеммой типа крокодил

Из этих трёх компонентов спаивается устройство, которое будет запускать стартер напрямую от АКБ

Чтобы соорудить своими руками прямой контакт, достаточно обзавестись куском медного кабеля, разъёмом и клеммой типа крокодил. Из этих трёх компонентов спаивается устройство, которое будет запускать стартер напрямую от АКБ.

Как подключить стартер напрямую отдельным проводом

Подробнее:

• Под капотом автомобиля, возле правой фары есть красный провод со штекером, который нужно разъединить и вдеть туда приготовленный кабель с разъёмом;
• Автомобиль ставится на холостой ход;
• Включается зажигание;
• Крокодил соединяется аккуратно с плюсом аккумуляторной батареи.

Этих манипуляций бывает достаточно, чтобы завести стартер, если он рабочий и других проблем не имеет. После того, как машина заведётся, крокодила нужно с плюса скинуть.

Такое самодельное устройство с разъёмом и крокодилом рекомендуется всегда держать в багажнике на крайний случай. После его употребления, он просто выдёргивается, а снятый ранее штекер соединяется на место. Все легко и просто, кроме единственного – нужно работать аккуратно, чтобы не обжечься или не замкнуть чего-то ещё.

Устройство и принцип работы втягивающего реле

Перед тем, как проверять втягивающее реле, просто необходимо хотя бы в общих чертах познакомиться с его внутренним устройством. Разбирать его, конечно, не придётся, так как узел считается неразборным. Однако проверка без понимания устройства и принципа работы может привести к печальным последствиям. В том числе, неумелыми действиями можно легко сжечь изначально рабочее втягивающее реле.

Условно его внутреннюю начинку можно разделить на три части:

1. Механический привод. Состоит из двух штоков. Один из них съёмный (1). Второй находится внутри (10), и приводится в действие обмотками. Пружина 11 нужна для того, чтобы возвращать приводную шестерню стартера в исходное положение после запуска двигателя.
2. Обмотки. Их всего две. Втягивающая (2) и удерживающая (3). Когда через обмотку проходит электрический ток, в области штока создаётся мощное магнитное поле. Когда работает втягивающая обмотка, перемещается шток 1, и втягивающее втягивает. Когда шестерня введена в зацепление с маховиком, её фиксация происходит за счёт срабатывания удерживающей обмотки 3.
3. Коммутационный узел. Когда втягивающее втягивает, шток 1 толкает через пружину шток 10, благодаря чему контактные пластины 9 соединяют между собой контакты 6. К одному из этих контактов подведён «плюс» АКБ, а второй подключён к стартеру. Так происходит запитывание стартера («минус» идёт с массы). Когда замок зажигания отпущен, удерживающая обмотка обесточивается, шток 10 под воздействием пружины 7 возвращается обратно, и коммутация прекращается.

Дополнительно стоит рассмотреть, как работает коммутационный узел втягивающего реле и его обмотки. На схеме ниже видно, как и куда идёт ток. Когда водитель поворачивает ключ зажигания, одновременно успевают сработать и втягивающая, и удерживающая обмотки. Однако после коммутации «плюса» АКБ со стартером втягивающая обмотка прекращает работать, так как силовой «плюс» через контакт реле соединяется с управляющим «плюсом». Удерживающая же обмотка продолжает работать до тех пор, пока водитель не отпустит ключ зажигания.

На реальном втягивающем точку соединения втягивающей и удерживающей обмоток можно увидеть снаружи устройства. Это металлическая перемычка, соединяющая один из силовых контактов с управляющим. Именно к этому силовому контакту подводится «плюс» с АКБ. Отсюда следует, что свободный от перемычки силовой контакт — идёт непосредственно на стартер. Иногда знание этой особенности позволяет не перепутать провода при установке и подключении стартера после проверки.

Вот и всё. Именно так и работает втягивающее реле. Теперь рассмотрим, как оно работать отказывается, и какие признаки на какие неисправности узла указывают.
