Система охлаждения: что такое

Многие автолюбители задаются вопросом – система охлаждения: что такое?

Система охлаждения предназначена для охлаждения деталей двигателя, нагреваемых в результате его работы. На современных автомобилях система охлаждения, помимо основной функции, выполняет ряд других функций, в том числе:

• нагрев воздуха в системе отопления, вентиляции и кондиционирования;
• охлаждение масла в системе смазки;
• охлаждение отработавших газов в системе рециркуляции отработавших газов;
• охлаждение воздуха в системе турбонаддува;
• охлаждение рабочей жидкости в автоматической коробке передач.

В зависимости от способа охлаждения различают следующие виды систем охлаждения: жидкостная (закрытого типа), воздушная (открытого типа) и комбинированная. В системе жидкостного охлаждения тепло от нагретых частей двигателя отводится потоком жидкости. Воздушная система для охлаждения использует поток воздуха. Комбинированная система объединяет жидкостную и воздушную системы.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

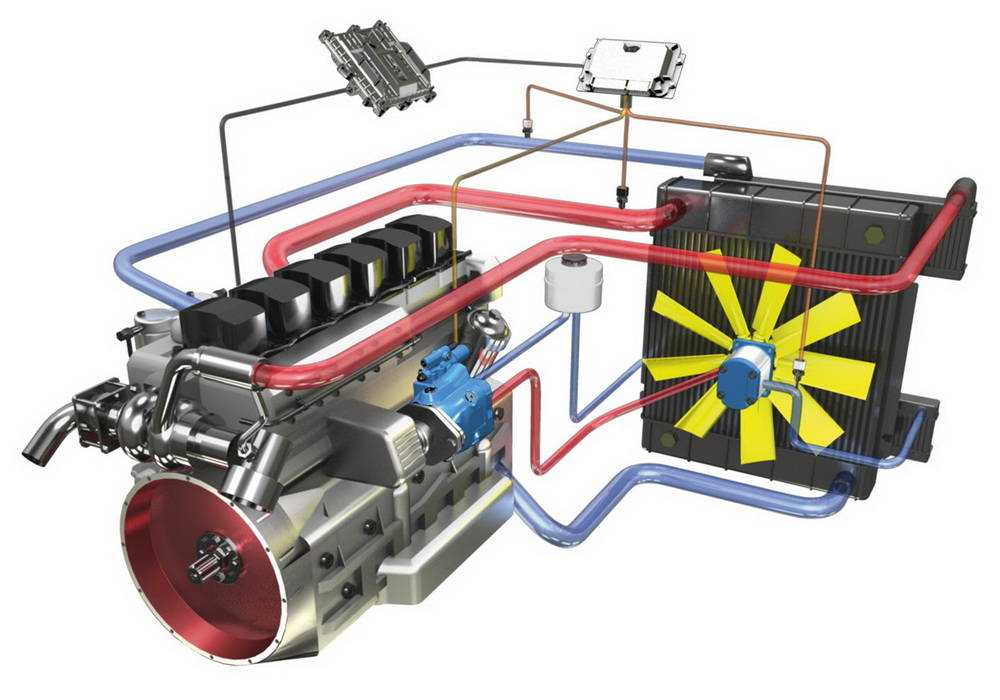

Интеллектуальные системы теплового регулирования

В настоящее время имеют место тенденции к разработке оптимизированных систем ре­гулирования различных потоков веществ и тепловых потоков.

Тепловое регулирование выходит далеко за пределы систем охлаждения в том отно­шении, что оно учитывает все потоки веществ и тепловые потоки, имеющие место в автомо­биле, т.е. в дополнение к системе охлаждения двигателя учитывается, например, система кондиционирования воздуха. Цели оптими­зации включают:

• Снижение расхода топлива и содержания вредных веществ в отработавших газах;
• Повышение эффективности кондициони­рования воздуха;
• Увеличение срока службы компонентов;
• Улучшение охлаждения при частичных на­грузках двигателя.

Один из основных принципов теплового регу­лирования заключается в том, что вспомога­тельная мощность, используемая для работы системы охлаждения, всегда представляет собой потери полезной мощности двигателя, и производительность тех или иных компо­нентов не может произвольно повышаться при неизменной доступной вспомогатель­ной мощности. Поэтому для достижения целей оптимизации система охлаждения снабжается «интеллектуальной» микропро­цессорной системой управления как с из­вестными, так и с новыми исполнительными механизмами. Например, в целях снижения интенсивности подачи охлаждающего воз­духа до необходимого минимума в зависи­мости от рабочих условий (регулирование по потребности) система может быть оборудована регулируемыми шторками радиатора или регулируемым приводом вентилятора. В дополнение к снижению коэффициента сопротивления c_d, эти меры способствуют ускорению прогрева двигателя при низких наружных температурах и повышению эф­фективности системы отопления салона. Уменьшение части мощности, расходуемой на работу системы охлаждения, означает на­личие запаса мощности, который может быть использован при критических состояниях си­стемы охлаждения, с обеспечением в то же время выполнения целей оптимизации.

Другим важным принципом является под­держание, насколько возможно, постоянной температуры охлаждаемых компонентов не­зависимо от условий работы и окружающих условий. Примером применения этого прин­ципа является использование охлаждающей жидкости двигателя для регулирования тем­пературы рабочей жидкости трансмиссии. Быстрый прогрев рабочей жидкости после запуска двигателя и ее эффективное охлаж­дение, предотвращающее перегрев, снижают потери на трение в трансмиссии, увеличи­вают срок службы и позволяют увеличить интервалы технического обслуживания.

В конечном итоге, рассмотрение систем охлаждения и кондиционирования воздуха как единого целого открывает новые возмож­ности использования «тепловой интеграции». Тепловые потоки одной системы могут исполь­зоваться или рассеиваться другой системой без необходимости в каком-либо значительном увеличении вспомогательной мощности. При­мером такого подхода является использование отходящего тепла системы охлаждения отрабо­тавших газов для отопления салона автомобиля.

В целом система теплового регулирования включает:

• Выравнивание температуры рабочей жид­кости трансмиссии;
• Программируемый термостат;
• Электрически регулируемую вязкостную муфту;
•  Регулирование скорости насоса системы охлаждения;
• Регулирование потока охлаждающего воздуха при помощи, например, шторок радиатора;
• Охлаждение отработавших газов;
• Жидкостное охлаждение воздуха наддува (промежуточное охлаждение).

Потенциал снижения расхода топлива за счет применения всех этих устройств и систем со­ставляет до 5 % (для легковых автомобилей). Кроме того, имеется ряд дополнительных преимуществ, соответствующих вышеуказанным целям оптимизации. Решающее значение в реа­лизации этого потенциала имеют пределы, в ко­торых система управления двигателем исполь­зует опции управления системой охлаждения.

В настоящее время на автомобилях в раз­личной степени реализуются те или иные отдельные меры по оптимизации темпера­турных режимов узлов автомобиля. В то же время комплексная система теплового регу­лирования остается резервом для будущих поколений автомобилей.

Технология модульного охлаждения двигателя

Охлаждающие модули представляют собой конструктивные элементы, состоящие из раз­личных компонентов охлаждения и кондицио­нирования воздуха, используемых на легко­вых автомобилях, и содержащие вентилятор с приводом (например, гидростатическим дви­гателем, электродвигателем или вязкостной муфтой).(см. рис. «Управляемая система охлаждения» )

Технология модульного охлаждения охва­тывает конструкцию компонентов с учетом их взаимодействий, доступного пространства и связей с другими системами. Проблемы в от­ношении сопряжений включают:

• Методы установки;
• Вздуховоды;
• Уплотнения на стороне охлаждающего воздуха;
• Подсоединение к компонентам линий по­дачи масла и охлаждающей жидкости;
• Разъемные электрические соединения.

К преимуществам модульной техники отно­сятся:

• Упрощение логики управления за счет объединения компонентов в единый конструктивный блок;
• Уменьшение количества соединений;
• Простота установки и сборки;
• Оптимальная конструкция компонентов;
• Модульные системы, подходящие для различных двигателей и вариантов обо­рудования;
• Повышение общего уровня качества сборки.

Для оптимизации конструкции компонентов модулей охлаждения используются различные методы моделирования и испытаний. Исходя из известных характеристик вентиляторов, при­водов и теплообменников, разрабатываются моделирующие программы, воспроизводящие условия как на стороне охлаждающего воздуха, так и на стороне охлаждаемого масла. Вклю­чая в модели отдельные компоненты, можно исследовать взаимодействия компонентов при различных условиях работы. Все более широ­кое применение находят инструменты системы компьютеризованного конструирования (CAD). При этом в систему CAD вводятся все геометри­ческие данные, которые затем обрабатываются системой соответствующим образом. Для ис­следования потоков охлаждающего воздуха в моторном отсеке используются методы вы­числительной гидроаэродинамики (CFD), для анализа прочности конструкции и устойчивости системы — анализ методом конечных элементов (FEM). Завершает этот процесс стадия испыта­ний на моделях или прототипах, которые могут проводиться в аэродинамических трубах или на вибростендах.

Чугун

Чугун состоит из углерода и железа. Процентное соотношение углерода может составлять до 6% и более. На свойства материала влияет наличие примесей в составе: марганца, серы, кремния и др. В зависимости от количества примесей различают три основных вида чугуна:

• белый – в основном применяется для производства стали;
• серый – вязкий металл, хорошо поддающийся обработке, используется в машиностроении и производстве различных конструкций, работающих в условиях повышенной интенсивности;
• легированный – так называют чугун, в состав которого добавляют элементы для повышения его основных характеристик: прочности, износостойкости и т.д.

Чугун используется для производства литых конструкций и деталей, эксплуатируемых в условиях невысокой динамической нагрузки. Материал хорошо обрабатывается и стоит дешевле стали (этим объясняется доступная цена радиаторов отопления).

Первый радиатор был отлит из чугуна в середине XVIII века. Позднее оборудование получило широкое распространение в Европе и России и пользуется спросом до сих пор, несмотря на развитие технологий по производству радиаторов из других материалов.

Одно из преимуществ чугуна, которое сделало его популярным материалом для производства батарей отопления – это высокая стойкость к коррозии. После установки поверхность радиатора покрывается сухой ржавчиной, что тормозит дальнейшее проникновение коррозии.

Стенки радиаторов из чугуна очень толстые, это повышает вес и прочность изделия, а также значительно продляет срок его службы. Еще один плюс – это неприхотливость к теплоносителю. Наличие примесей в воде не вредит батарее изнутри, материал сложно повредить поэтому чугунные радиаторы обеспечивают стабильную работу отопительной системы на протяжении долгого времени, не требуя замены (до 50 лет).

Высокая масса радиаторов обеспечивает отличную теплоемкость и инерционность, сглаживая изменения температурного режима в помещении. При длительной эксплуатации (более 40 лет) может возникнуть разрушение чугунных ниппелей. За счет пористости и шершавости чугуна на внутренних стенках радиаторов со временем образуется налет, что приводит к потере теплоотдачи.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

• увеличенному расходу моторного масла;
• интенсивному износу трущихся поверхностей;
• падению мощности силового агрегата;
• увеличению расхода горючего.

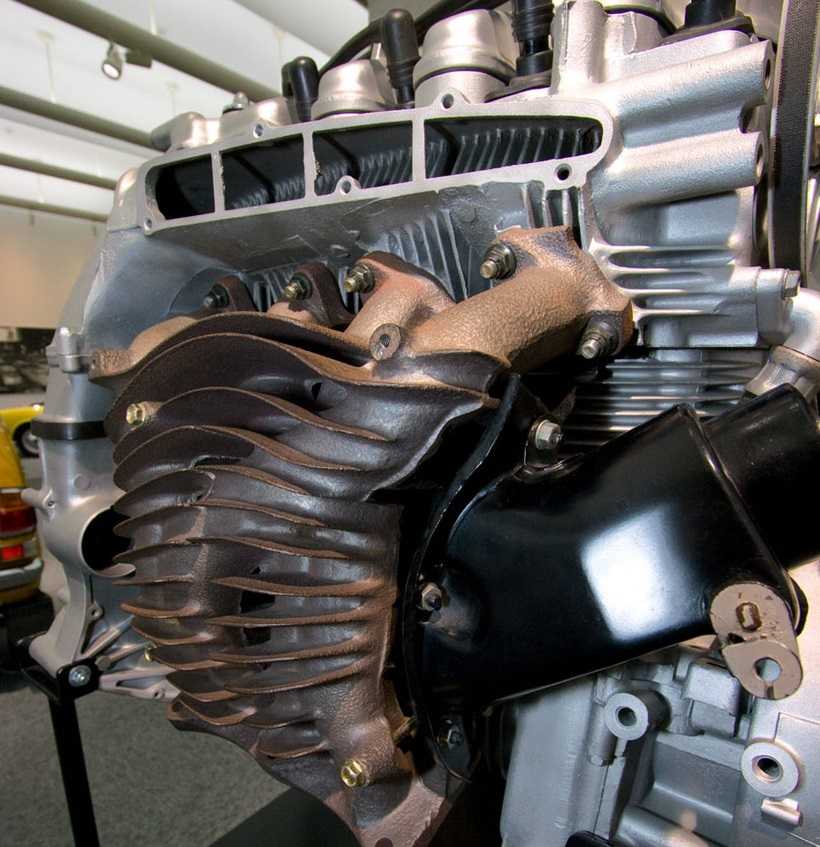

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

• простотой конструкции;
• низкими требованиями к изменению температуры окружающей среды;
• небольшим весом;
• несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

• большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
• высокий уровень шума во время работы вентилятора;
• недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
• невозможность использования излишков тепла для обогрева салона.

Принцип работы помпы охлаждения двигателя

Расположение помпы системы охлаждения

Главной задачей насоса системы охлаждения является создание избыточного давления для обеспечения принудительной циркуляции жидкости в контурах. С практической стороны это ускоряет процесс теплообмена между узлами двигателя и охлаждающей жидкостью.

При запуске двигателя автомобиля привод насоса через ременную передачу и вал передает вращательное движение рабочему колесу. В этот момент на входе (всасывающем патрубке) создается разрежение, способствующее всасыванию жидкости в помпу. Жидкость при этом находится в охлажденном состоянии, так как поступает из радиатора системы охлаждения.

Попадая в центральную часть помпы, жидкость движется по лопастям крыльчатки и под действием центробежной силы нагнетается через выходной патрубок в рубашку системы охлаждения двигателя (к головке блока цилиндров). Под действием высокого давления охлаждающая жидкость проходит по контуру через основные узлы и выполняет отвод тепла. После этого она вновь возвращается к радиатору, где остужается и всасывается насосом для нового цикла охлаждения.

Типы системы охлаждения

Система охлаждения двигателя классифицируется по способу отвода тепла:

• охлаждение при помощи жидкостей в закрытом типе;
• охлаждение воздухом в открытом типе;
• комбинированная (гибридная) система отвода тепла.

В настоящее время воздушное охлаждение в автомобилях встречается крайне редко. Жидкостное может быть и открытого типа. В таких системах отвод тепла происходит через пароотводную трубку в окружающую среду. Закрытая система изолирована от внешней атмосферы. Поэтому давление в системе охлаждения двигателя такого типа намного выше. При высоком давлении увеличивается порог закипания охлаждающего элемента. Температура хладагента в закрытой системе может достигать 120 ℃.

Проблема с герметичностью радиатора

Иногда случается так, что происходит утечка жидкости, но все уплотнительные кольца, соединения и прочие элементы закреплены надежно. В таком случае нужно проверять сам радиатор. Ремонт системы охлаждения автомобиля в данном случае заключается в выявлении места утечки и его устранении.

Чтобы выявить место утечки, нужно заполнить радиатор водой, закрыть все трубки специальными заглушками, после чего через открытый патрубок подается воздух под давлением в 1 кгс/см. В том месте, где появится вода и есть утечка жидкости. Довольно часто случается так, что доступ к радиатору сильно ограничен, и провести проверку достаточно сложно. Для решения этой проблемы придется снять деталь с автомобиля.

• Для начала с радиатора и двигателя полностью сливается охлаждающая жидкость в какую-либо емкость.
• Далее необходимо отсоединить все электрические провода, которые идут как к вентилятору, так и к датчику его включения.
• После этого отключаются все оставшиеся шланги от радиатора и от расширительного бачка.
• Дальше следует достаточно сложный этап, на котором нужно снять направляющие кожуха. Всего их четыре — это верхний, нижний, правый и левый. Чтобы снять верхнее крепление, нужно вывести радиатор из специальных пазов, для отделения от правого зажима нужно отсоединить его от трех креплений, с левой стороны еще от двух. Нижний же кожух крепится непосредственно к радиатору при помощи трех болтов, которые придется открутить.
• После этого в радиаторе нужно удалить электрический вентилятор, не отсоединяя его от самого кожуха.
• К этому времени радиатор будет удерживаться лишь болтами, которые прикручиваются к нижнему кронштейну, их нужно открутить и снять деталь.
• Последний этап — это съем расширительного бачка, для чего нужно открутить еще один болт.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

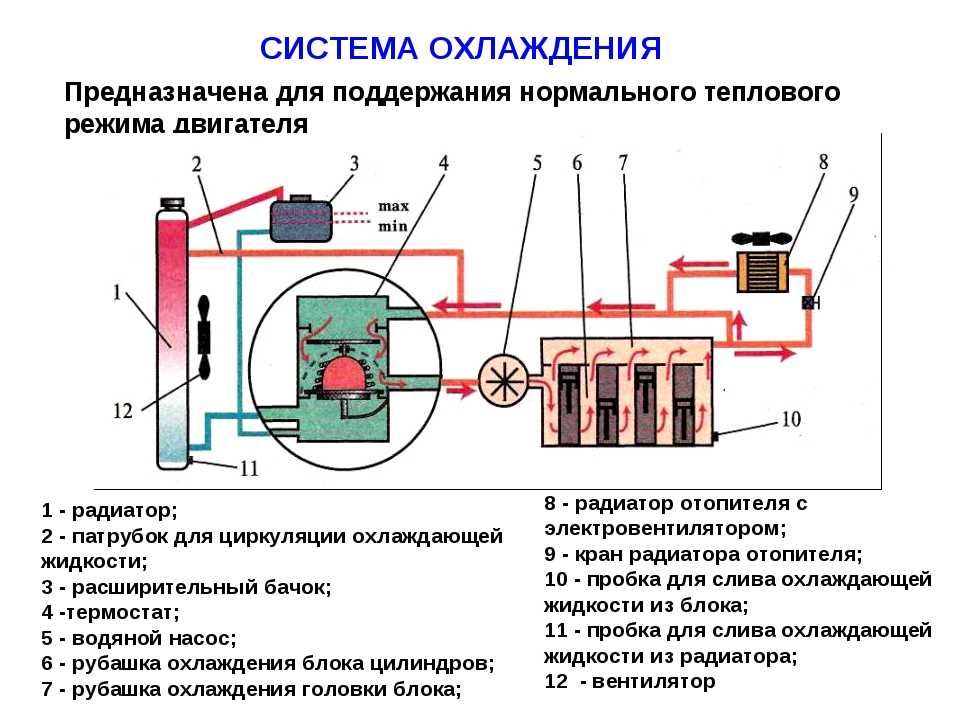

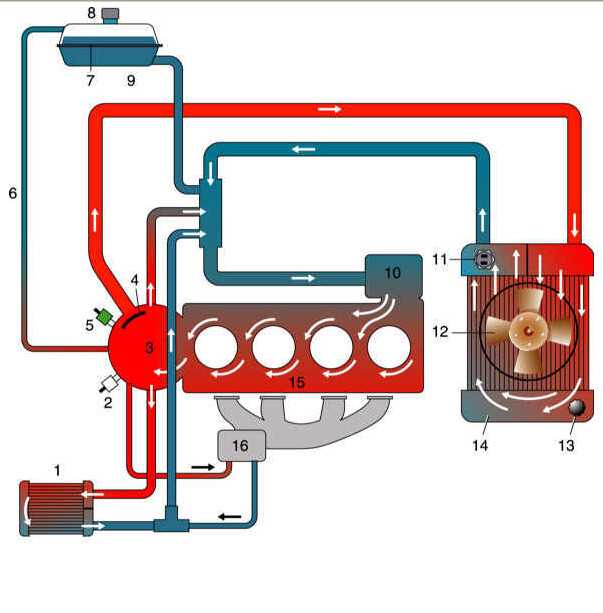

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Повреждения, неисправности и ремонт

Радиатор нельзя назвать самым надежным узлом автомобиля. В процессе эксплуатации на него воздействует много негативных факторов, в том числе механических. К наиболее распространенным повреждениям можно отнести:

• Загрязнение патрубков и центральной части. В таком случае может потребоваться промывка.
• Повреждение вентилятора.
• Накопление грязи и листьев снаружи изделия, из-за чего ухудшается теплоотдача.
• Повреждение патрубков или самого радиатора с последующим вытеканием ОЖ из системы.
• Коррозия внутренних элементов.

При появлении любой из рассмотренных выше проблем высок риск перегрева мотора, поэтому нужен ремонт радиатора автомобиля. Признаком поломки может быть появление течи антифриза или быстрый перегрев мотора при умеренном режиме эксплуатации.

Наиболее сложный случай, когда двигатель «закипает», а из-под капота начинает идти пар. В таком случае необходимо остановиться и выждать время для охлаждения системы. Лишь после этого можно приступать к устранению неисправности. Если проблема произошла в дороге, сделайте следующее:

• Проверьте герметичность соединения всех трубок.
• Убедитесь в срабатывании вентилятора охлаждения.
• Проверьте проводку реле и температурный датчик.
• Долейте необходимый объем ОЖ. Будьте осторожны, ведь высок риск разбрызгивания раскаленной жидкости.

Ремонт лучше доверить профессионалам. Если нет возможности обратиться на СТО, можно использовать эпоксидную смолу или «холодную сварку». Предварительно необходимо слить ОЖ с системы и демонтировать устройство с машины для более удобного доступа.
Существуют и другие способы ремонта:

• Сварка. Применяется при наличии небольшого повреждения. Подходит для медных или латунных устройств. Для работы требуется газовая горелка и обезжириватель. При выполнении аргоновой сварки на алюминиевом «охладителе» нужна алюминиевая проволока.
• Замена. В ситуации, если трубка повреждена по всей длине, запаять радиатор автомобиля или заварить отверстие не получится. Единственный способ решения проблемы — замена старой трубки на новую.

Принимая решение о необходимости и способе ремонта необходимо оценить повреждение. В наиболее сложных случаях может потребоваться замена всего радиатора.

Вентиляторы для системы охлаждения

Вентиляторы различаются по многим параметрам, включая материал, из которого они состоят, и способ их изготовления или сборки, по диаметру, количеству лопастей, длине лопасти, шагу лопасти и типу ступицы. Материалы включают нейлон или пластик, металл и гибридные материалы, например, вентилятор Horton HTEC (термореактивный композит).

Формованные вентиляторы являются наиболее распространенными и интенсивно используются как на дорогах, так и вне дорог. Они изготавливаются из пластика или нейлона и имеют цельный дизайн.

Модульные вентиляторы обычно используются в условиях бездорожья и обеспечивают значительную гибкость конструкции. При этом в одной и той же втулке могут использоваться различные длины лезвий, их шаг, конфигурации и материалы для оптимизации производительности. Различные варианты ступиц увеличивают их пригодность для многих применений.

Металлические вентиляторы используются в внедорожных транспортных средствах, а также в транспортных средствах, предназначенных для дорог. Прочные и относительно легкие, они могут быть изготовлены по индивидуальному заказу с учетом точных требований к воздушному потоку, размеру, длине лопасти, ширине лопасти, типу кожуха, зазору наконечника, диапазону скоростей передаточного числа вентилятора и другим факторам.

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

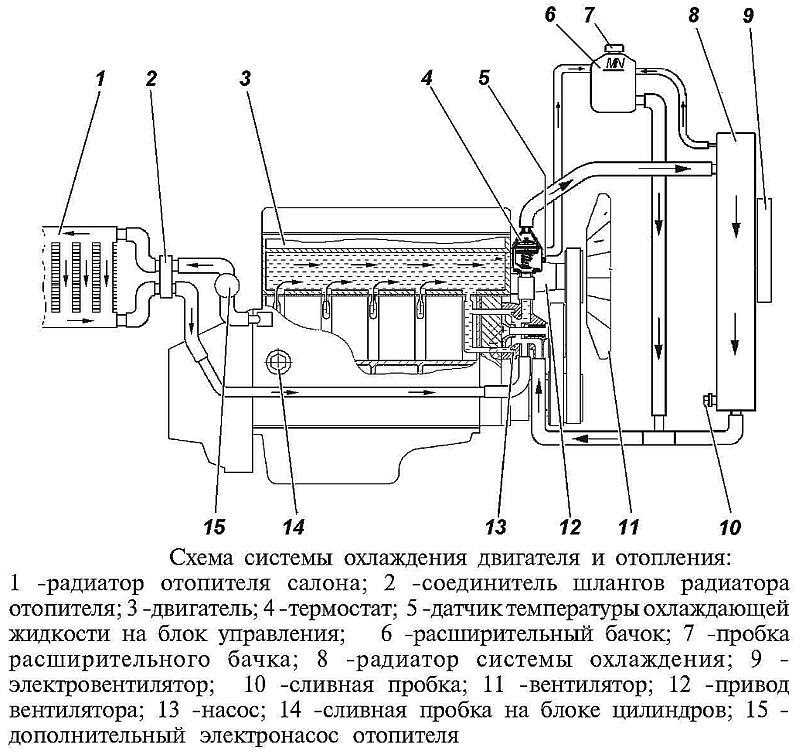

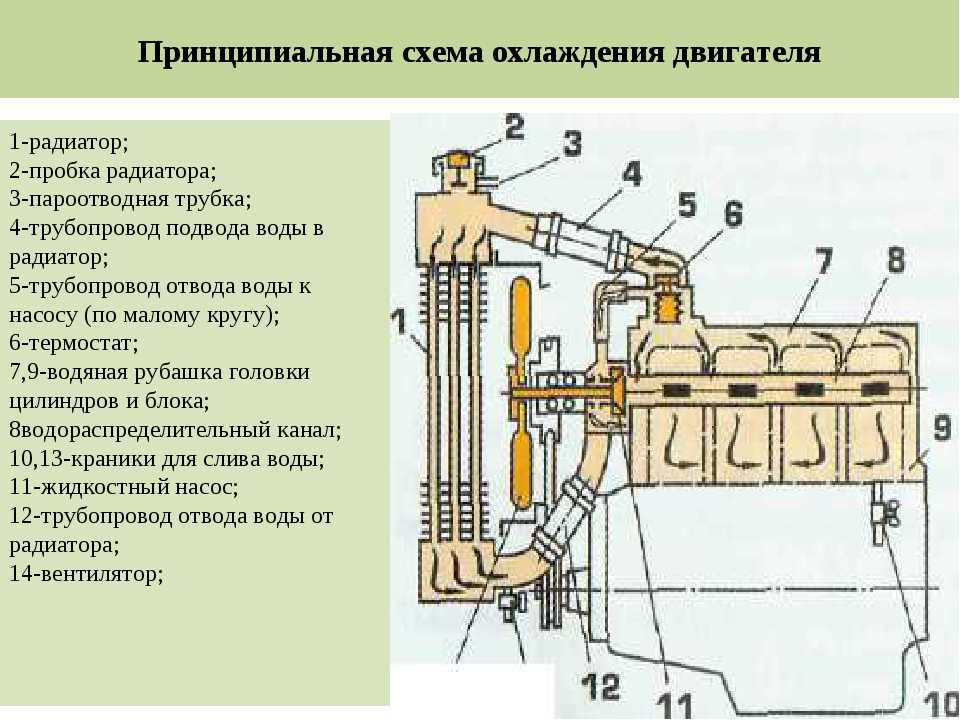

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

История создания радиатора

Водяная система охлаждения появилась на заре двигателестроения. Впервые концепцию радиатора применили на первом серийном автомобиле под названием Benz Velo, который оказался в свободной продаже в 1886 году. Данную идею устройства продолжил развивать Вильгельм Майбах, который сконструировал изделие с сотами. Разработка нашла применение в конструкции модели Mercedes 35HP.  За последующие десятилетия и до наших дней устройство радиатора не претерпело глобальных изменений, оставшись практически в том же самом виде, что и во времена Майбаха.

Первые жидкостные системы охлаждения двигателя не имели водяного насоса (помпы), который заставлял охлаждающую жидкость (в самом начале это была простая вода) принудительно циркулировать в системе. Ранние разработки системы охлаждения ДВС опирались на эффект термосифона.

Благодаря такому эффекту охлаждающая жидкость попадала в радиатор. Эффект термосифона основывается на том, что плотность воды понижается при нагреве. Разогретая вода благодаря этому свойству устремляется вверх. В итоге нагретая жидкость оказывалась в устройстве, проникая туда посредством прохода через верхний патрубок.

Внутри радиатора происходило охлаждение воды, плотность жидкости снова возрастала. Это приводило к тому, что вода опускалась в нижнюю часть радиатора, а уже оттуда проникала обратно в рубашку двигателя через нижний патрубок. Главным недостатком систем с эффектом термосифона стало то, что они не могли обеспечить должного охлаждения на фоне постоянно растущей мощности ДВС. Такие системы достаточно быстро вытеснили решения, которые основывались на применении центробежного водяного насоса (помпы).

Что такое система охлаждения двигателя и как работает

По сути это система, интегрированная с двигателем. Она отводит избыточное тепло с помощью специальной жидкости.

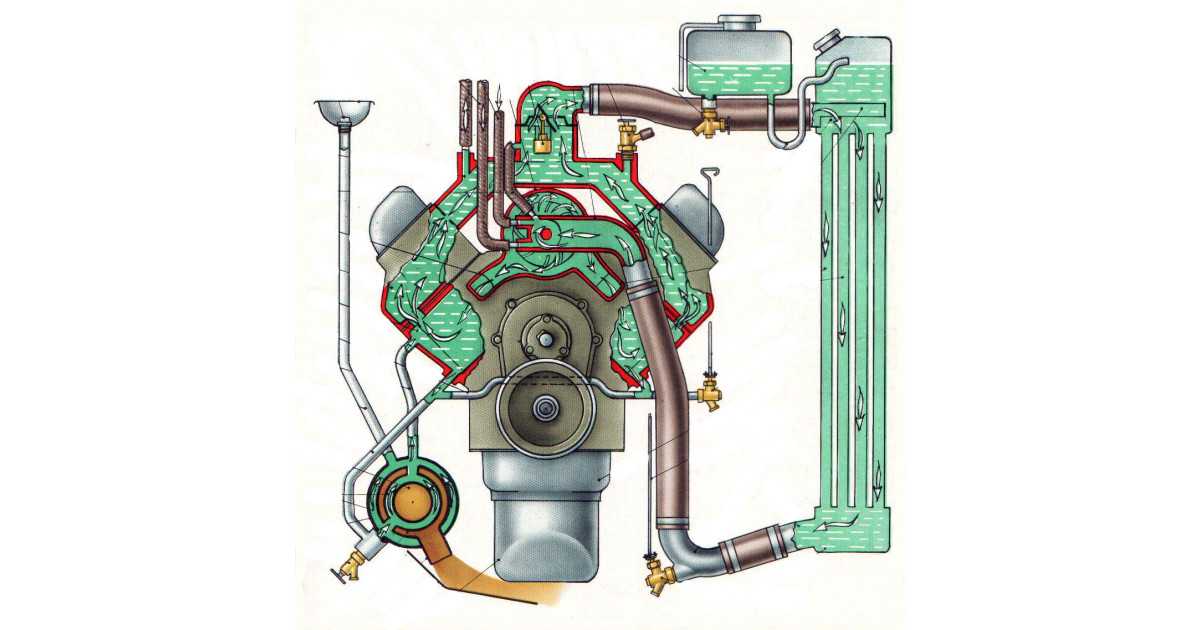

В системе жидкостного охлаждения двигатель окружен водяными рубашками. С помощью насоса эта вода циркулирует в этой водяной рубашке.

Вода, текущая в этих рубашках, отводит тепло от двигателя. Эта горячая вода затем течет через радиатор, где охлаждается от холодного тепла, выдуваемого через вентилятор.

В этой системе вода отбирает тепло у двигателя, и охлаждается воздухом, а затем снова циркулирует в двигателе.

Это косвенный процесс охлаждения, когда фактическое охлаждение, то есть воздух, не охлаждает систему напрямую. При этом воздух охлаждает воду, а вода охлаждает двигатель.

Система жидкостного или непрямого охлаждения используется в больших двигателях, в таких как легковые и грузовые автомобили.

Преимущества жидкостной системы охлаждения

1. Компактный дизайн.
2. Обеспечивает равномерное охлаждение двигателя.
3. Двигатель может быть установлен в любом месте автомобиля.
4. Может использоваться как на малых, так и на больших двигателях.

Недостатки системы жидкостного охлаждения

1. В ней водяная рубашка становится еще одной частью двигателя. При этом в случае выхода из строя системы охлаждения двигатель может получить серьезные повреждения.
2. Она требует регулярного технического обслуживания и, таким образом, создает дополнительные расходы на обслуживания.

Особенности работы

На ВАЗ 2110 применена жидкостная система охлаждения, имеющая принудительную циркуляцию. Когда двигатель нагревается (оптимальная рабочая температура примерно 90-95°С), возникает избыточное давление, которое обеспечивает выпускной клапан крышки расширительного бачка. Чтобы не возникал перегрев, когда давление доходит примерно до 1,2 -1,4 кгс/см2, клапан открывается. Впускной же начинает функционировать, когда двигатель остывает и его давление относительно атмосферного, падает.

Если баланс давления по какой-то причине не соблюдается, тогда и возникает перегрев, который грозит двигателю многими дорогостоящими неприятностями.

Постоянная рабочая температура обеспечивается, а также поддерживается термостатом и электро вентилятором. Датчик, находящийся на головке блока цилиндров, передает блоку управления данные о температуре ОЖ, и уже оттуда поступает команда, на которую быстро реагирует система охлаждения, чтобы устранить перегрев двигателя.Если машина имеет электронный впрыск, на ней также есть дополнительный датчик, сообщающий на ЭБУ, есть ли перегрев мотора.

Вентилятор радиатора

Помпа (насос) подает ОЖ, которую распределяет термостат. Когда двигатель только начинает работать, ему необходим подогрев до рабочей температуры. Тогда термостат обеспечивает движение жидкости по малому кругу (без включения циркуляции жидкости через радиатор). Таким образом, в малый круг попадают:

• отопитель, обеспечивающий подогрев салона;
• блок подогрева карбюратора (если у вас не ВАЗ инжектор);
• впускной коллектор;
• подогрев блока дроссельного узла.

После того, как состоялся подогрев двигателя до температуры около 90°С, термостат посылает часть жидкости через радиатор, а когда уже датчик показывает, что начинается перегрев, вся ОЖ начинает циркуляцию по большому кругу.
