Что такое 4motion?

Особенности конструкции 4Motion Фольксваген Таос

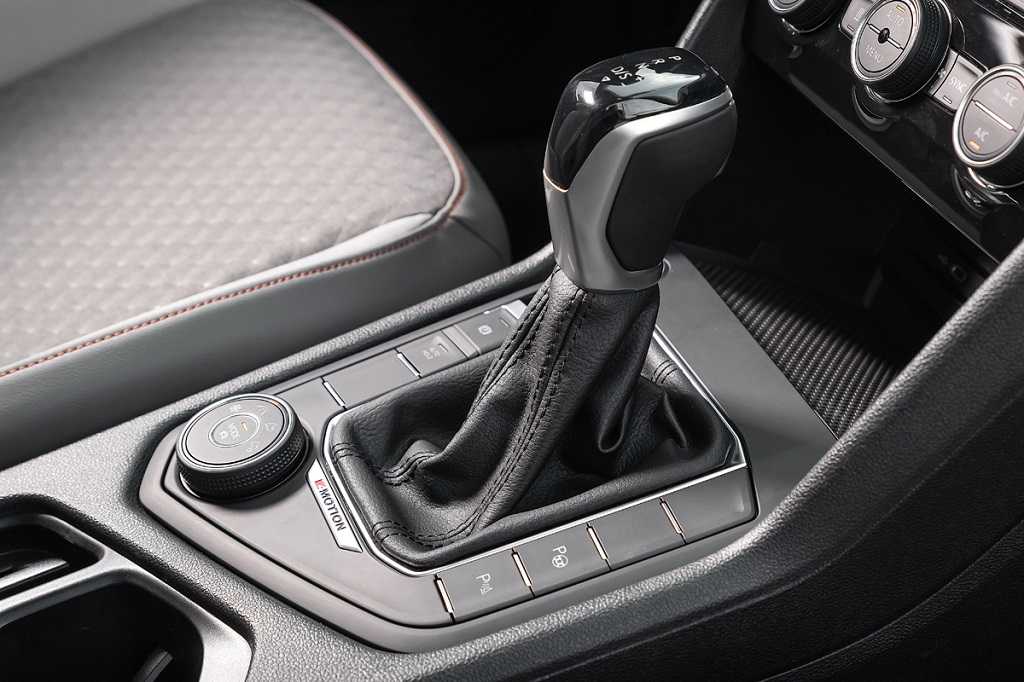

Если взглянуть на ручку селектора и шайбу выбора режимов движения, которые находятся рядом с водителем, то создается впечатление, что 4Motion — это сплошная электроника.

Хотя на самом деле эта система основана на чисто механических процессах, которым прикомандированы в помощь пару-тройку электронных датчиков, да блок управления.

Для подтверждения вышесказанного — вот упрощенная схема механики полного привода Фольксваген Таос:Если руководствоваться схемой, то передние (постоянно) и задние (периодически) получают вращательные усилия от движка. На схеме видно, что карданная передача на задние подключаемые колеса имеет специальную муфту, которая названа Haldex и по сути служит центральным агрегатом всего полного привода.

Haldex автоматически определяет нужный момент подключения задних колес, получая соответствующие сигналы от автомобильных датчиков, чуткость которых такова, что муфта срабатывает, подключая задние колеса, когда передние забуксуют лишь на треть своего диаметра.

Сравнение с конкурентами

В качестве основных конкурентов Passat восьмого поколения можно выделить следующие:

  • Skoda Octavia 1.8 TSI DSG за 1,226 млн рублей в комплектации (Style) — аналог по комплектации у Volkswagen Passat 8 стоит 1,679 млн рублей. У Passat шумоизоляция салона хуже, чем у Октавии.
  • Jetta 1.4 TSI с роботом DSG ценой 1,23 млн рублей — базовая комплектация Volkswagen «восьмерки» 1.4 TSI, 125 л.с. с механической коробкой передач за 1,27 млн рублей.
  • Skoda Octavia 1.8 TSI DSG на «максималке» за 1,574 млн рублей в комплектации (Laurin&Klement) — Passat 1.8 TSI DSG с максимальной комплектацией за 1,879 млн рублей. У Шкоды колесная база размера 2,68 м, а у VW — 2,79 м.
  • Audi A4 1.8 TFSI CVT доступен за 1,74 млн рублей — Б8 Highline 1.8 TSI DSG за 1,879 млн рублей. Оба варианта переднеприводные, но Ауди на многорычажке, а Volkswagen на Макферсоне.

Исходя из всех данных, можно сделать вывод, что эта машина для любителей именно Volkswagen. Тем же, кому не принципиальна марка автомобиля, можно выбрать наиболее дешевый аналог, который не будет уступать новинке Volkswagen Пассат В8.

Читать также Обзор Фольксваген Тигуан 2 поколения

Работы системы 4Motion

Полноприводная система не такая простая, как многие думают. Если автомобиль просто так снабдить постоянным полным приводом, то его управляемость будет просто ужасной за счет плохой поворачиваемости. С этой проблемой инженеры разобрались просто: водитель по желанию мог подключать заднюю ось на плохих дорогах, а на хороших просто его отключать. Но инженерный прогресс идет вперед и появился лучший вариант привода на четыре колеса. Хоть и название у полного привода 4Motion, он все же отличается от полного привода с аналогичным названием на Volkswagen Touareg 2019.

Суть новой системы заключается в том, чтобы автомобиль сам за водителя решал, когда нужно подключать весь привод, а когда только ведущие колеса. Система 4Motion способна определять, на какие колеса нужно подать большее количество момента. К примеру, автомобиль резко стартует, и передние колеса начинают пробуксовку. За доли секунд технология распознает, что происходит пробуксовка и подключает в помощь задние колеса. Как только авто перестало буксовать, привод на задние колеса отключается.

Что она делает для автомобиля? Есть несколько ответов:

  • В отличие от постоянного полного привода, эта система улучшает управляемость автомобиля;
  • Статичный полный привод значительно увеличивает расход топлива. С 4Motion он гораздо ниже;
  • Четыре ведущих колеса помогают на бездорожье, но когда автомобиль интеллектуально способен распределять нагрузки на каждое колесо, то проходимость в разы лучше;
  • Эта система прощает ошибки водителя на дороге. Например, авто ушло в занос, и момент, подаваемый на колеса, будет распределяться именно так, чтобы выровнять автомобиль.

Двигатели

Механическая коробка передач доступна только с бензиновыми моторами объемом 1,4 литра. Выбор невелик, но для любителей контролировать смену передаточных чисел другого выбора нет. С МКПП и передним приводом в паре работает силовой агрегат на 125 л.с., с полным приводом доступен мотор на 150 л.с. с буквенным обозначением CZDA или CZEA.

Рядный 4-цилиндровый 16-клапанный мотор с системой непосредственного впрыска переваривает крутящий момент до 350 Н*м. Степень сжатия — 10,5. Расход топлива в разных циклах составляет 5,9-6,8 литра на 100 км. Мотор на 150 л.с. оснащен турбонагнетателем. Опционально ДВС может оснащаться системой старт-стоп.

Динамика разгона Volkswagen Tiguan с МКПП и полным приводом средняя, машина набирает скорость 100 км/ч за 9,2 сек. Но, если учесть, что это довольно-таки тяжелый кроссовер, этот показатель устроит большинство автолюбителей.

Volkswagen Tiguan с двигателем 1,4 л мощностью 150 л.с. с роботизированной коробкой передач обладает такой же динамикой разгона, как и версия на механике. Переднеприводная версия с мотором на 150 л.с. разгоняется за такое же время, а вот укомплектованная силовым агрегатом на 125 лошадей разгоняется до сотни за 10,5 сек.

Двигатели CZDA и CZEA довольно надежны и знакомы многим. Их устанавливают на такие популярные марки, как Volkswagen Golf, Passat, Skoda Superb.

Системы 4xmotion и 4motion: кто есть кто

Но не 4 motion единой богата компания Volkswagen. Существует ещё одна полноприводная система, именуемая 4Xmotion. Встретить её можно на кроссовере Touareg. В чем же разница 4xmotion и 4motion?

На самом деле «Туареговская» система имеет много общего с фирменной полноприводной технологией quattro от компании Audi. От классической 4 motion она отличается олдскульными механизмами, улучшающими внедорожные характеристики. К примеру, наличием раздаточной коробки с понижающей передачей и главной передачей с блокировкой дифференциала.

Уважаемые подписчики и гости блога, надеюсь, что теперь конструкция полноприводной системы 4Motion не является для вас чёрным ящиком.

Если хотите ещё глубже изучать различные современные автомобильные узлы и агрегаты, не забывайте почаще заглядывать на сайт – интересные статьи публикуются регулярно.

До новых встреч! Тэги трансмиссия

Какая мкпп установлена на volkswagen tiguan

На кроссоверах второго поколения установлена механическая шестиступенчатая коробка передач производства концерна VAG 02Q. Она способна работать в паре с двигателями с крутящим моментом до 350 Н*м. В основу этой трансмиссии положена МКПП 02М, которую устанавливали на автомобили Шкода Октавия первого поколения.

Благодаря усовершенствованному валу переключения смена передач стала более четкой, это позволяет водителю наслаждаться комфортом во время движения. Также в 02Q появились шариковые подшипники вместо роликовых, вместо болта кулисы переключения передач используется штифт, а болтовое соединение вала КПП с картером отсутствует. МКПП работает в паре со сцеплением с гидравлическим приводом.

1-6 передачи имеют передаточные числа соответственно:

  1. 3,769;
  2. 2,087;
  3. 1,324;
  4. 0,977;
  5. 0,975;
  6. 0,814.

Передаточное число задней скорости — 4,549.

«Болезни» Passat B8 универсал

Как и у любой техники, у Volkswagen Passat есть ряд типичных проблем, которые возникают в процессе эксплуатации:

  • иногда возникают посторонние шумы в салоне из-за люка, работы механизма в сиденьях, оборудованных массажными системами;
  • периодически на лкп нижней части кузова (верхней реже) появляются царапины и сколы, что видно на некоторых фото б/у Volkswagen;
  • проблемы с цепью ГРМ, особенно при резком нажатии педали газа (стоимость замены около 50 тыс. рублей);
  • преждевременный износ топливной системы (форсунок и насоса высокого давления);
  • посторонние шумы, издаваемые коробкой передач при переезде через неровности, металлический лязг при движении с открытыми окнами;
  • дрожание кузова из-за корзины сцепления;
  • перегрев трансмиссии при длительной буксировке на месте или долгом движении с максимальной скоростью.

Ездовые качества

Начнем по порядку главное в автомобиле это его ездовые качества, так что остановимся на этом поподробнее. Самая раздражающая лично меня вещь- это выбор режимов при езде по шоссе. На приводе 4Motion для вас доступен выбор режимов трансмиссии, всего их четыре,это:

У режима шоссе ещё свои четыре под режима. Мне больше всего нравится ездить в индивидуальном и экономичном режимах.В индивидуальном вы сами задаете настройки фар, трансмиссии,коробки,а в режиме Эко машина старается как можно больше экономить в большинстве своем работая на переднем приводе.

Остановлюсь поподробнее на режиме ECO, расход в этом режиме действительно чуть ниже, но это не является самым главным для меня .Мне нравится в этом режиме, что машина очень хорошо идет накатом. Коробка старается как можно чаще размыкать связь с двигателем, а трансмиссия чаще работает только на переднем приводе, поэтому при движении с горки машина хорошо набирает скорость.И вот мы подошли к проблеме. Когда вы глушите и заводите мотор заново, то почему-то режим Eco уже не активен, то есть он как бы выбран на табло, но вы чувствуете что коробка не размыкает связь с двигателем и вы не катитесь так хорошо.Поэтому приходится заходить в меню и выбирать повторно режим Эко и это действительно раздражает.

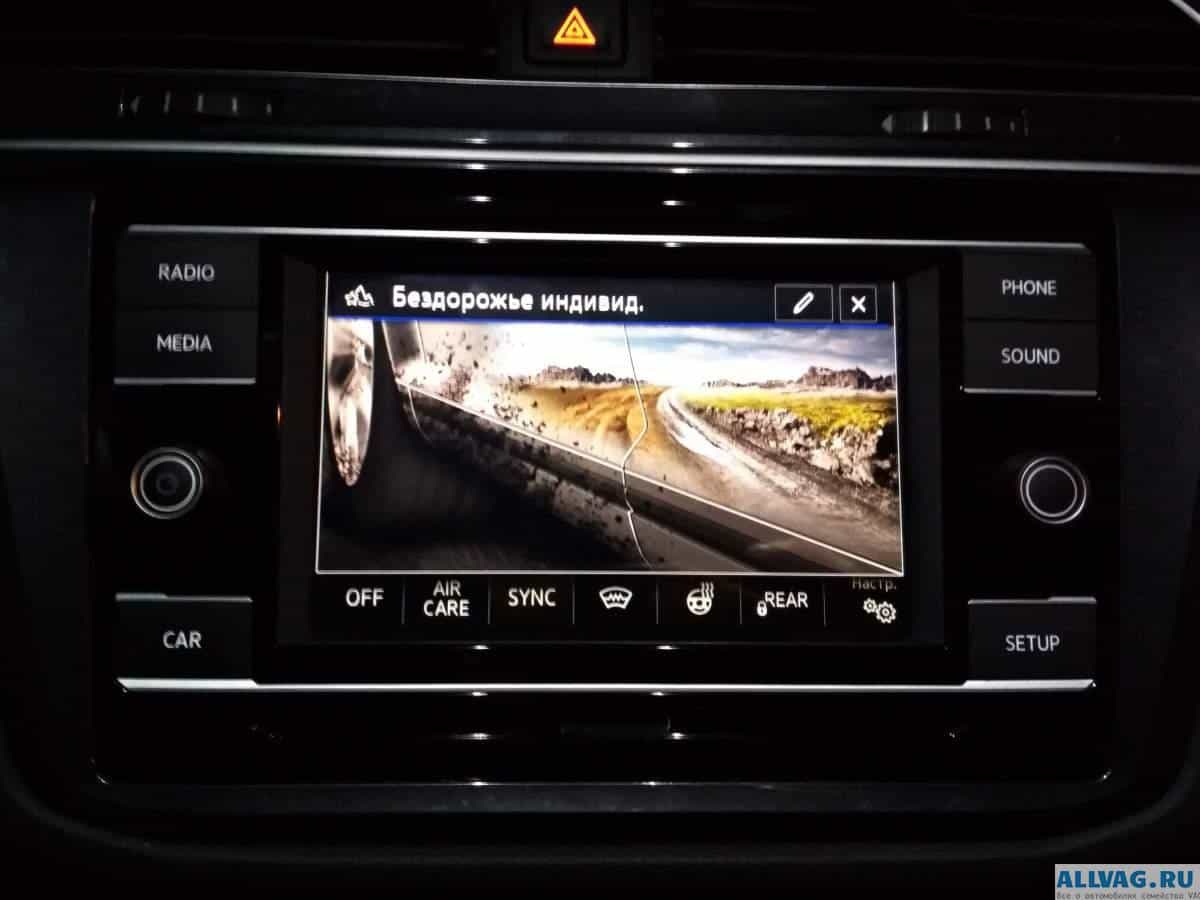

Внедорожные режимы Фольксваген Таос

Как дорожные, так и внедорожные режимы ФВ Таос выбираются пилотом довольно просто с помощью шайбы, расположенной на центральном тоннеле. При этом левостороннее поворачивание этой управляющей опции позволяет делать выбор дорожных, а поворот шайбы в правую сторону дает возможность осуществлять установку внедорожных режимов.

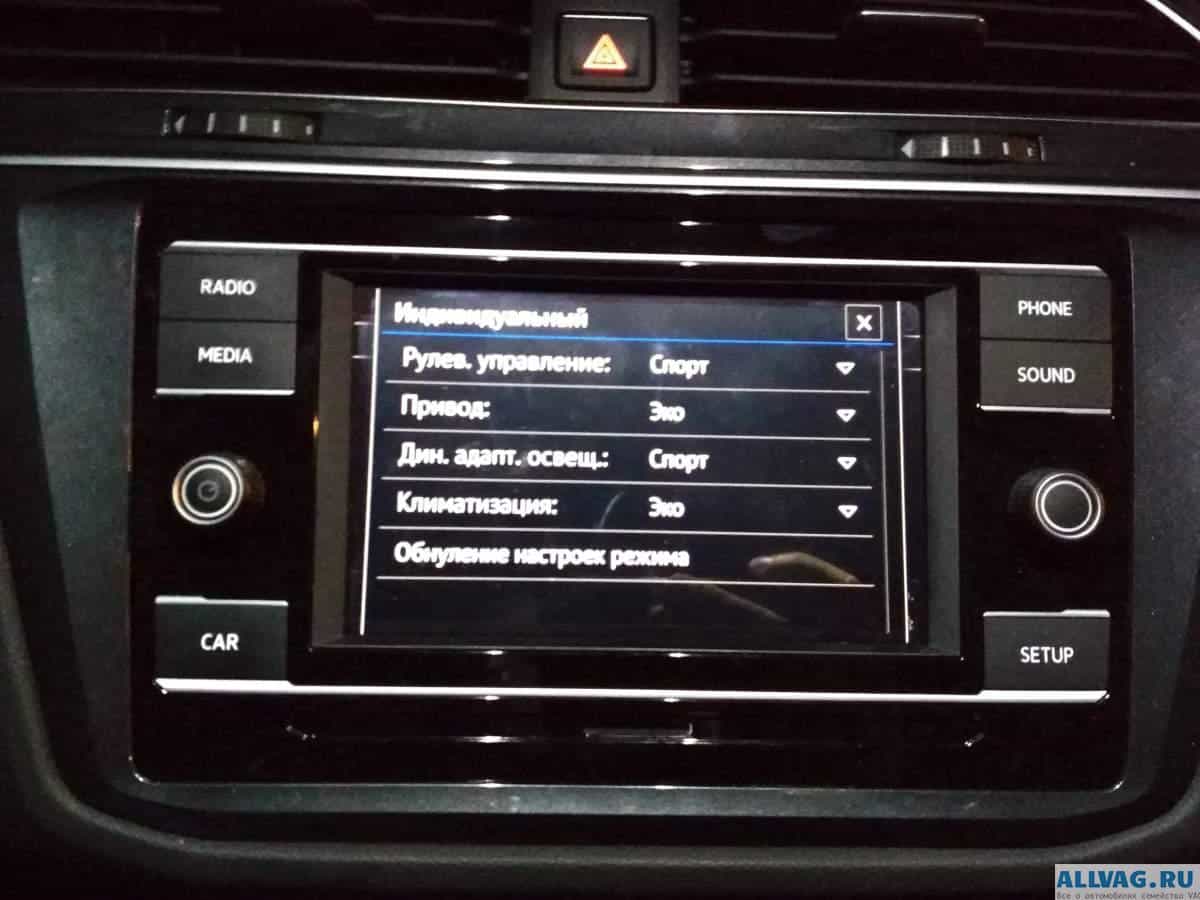

Что касается режимов езды в нормальных или в дорожных условиях городских улиц либо трасс муниципального, а также федерального значения, то это:

  • экологический, который обозначен, как «Эко», что позволяет экономно расходовать горючее;
  • режим, получивший название «Нормального» говорит сам за себя и является оптимальным способом езды;
  • что касается режима «Комфорт», то он предназначен для преодоления больших расстояний;
  • «Спорт» — это для езды с индивидуально установленными спортивными параметрами.

По поводу внедорожных настроек Фольксваген Таос, то это:

  • для среднего состояния бездорожья ставят шайбу на метку Off-Road Auto;
  • опцию «Снег» выбирают, если дорожные условия в виде гололеда или накатанного снега;
  • метка «Песок» предназначена для для езды по барханам и для осуществления крутого спуска;
  • «Гравий» ставят при наличии, скажем, так, легкой степени бездорожья;
  •  а для преодоления препятствий в виде участков с наличием тяжелого бездорожья, то надо ставить шайбу на опцию Off-Road Expert.

Принцип работы 4Motion

Со всеми вышеприведенными проблемами полного привода инженеры поступили гениально просто, а именно дали возможность водителю самостоятельно подключать одну из ведущих осей, будь это передняя, либо это задняя, на сложных по проходимости участках дорог, когда как другая ось имеет постоянный привод. А после преодоления плохого участка дороги водитель может дополнительный привод отключать.

Это, так сказать, упрощенный вариант принципа работы 4Motion, вероятно с первых конструкций полноприводной техники.  Однако, инженерная мысль не может топтаться на месте и начали появляться, все более совершенные решения относительно полного привода легкового транспорта.

И вот постепенная модернизация дошла до того, что уже сама техника обрела способность принимать решения по поводу того, когда можно обойтись лишь постоянным одним приводом, а когда следует включить второй дополнительный привод для преодоления различных дорожных препятствий и сложностей.

В настоящее время система 4Motion автоматически без участия водителя способна принимать решения, на какие колеса нужно направлять максимальные вращательные усилия, а на какие — уменьшать подачу вращательной энергии.Взять, к примеру, агрессивное поведение нашего гаражного коллеги, который на светофоре решил безрассудно стартануть, и в результате колеса постоянного переднего привода, из-за взрывной подачи на них мощности начинают буксовать.

В течении нескольких мгновений технологическая начинка 4Motion определяет, что передние колеса вращаются быстрее, чем задние и включает их качестве помощников. Далее, как только колеса передка начинают вращение с одинаковой с задними колесами скоростью, то полный привод автоматически отключается.

Технические характеристики Volkswagen Passat В8 универсал

Да, судя по фотографиям с версией 8-го Passat, авто очень напоминает своим дизайном предыдущее поколение Volkswagen, но по внутренним характеристикам изменилось практически во всем. Стал безопаснее предшественника, увереннее в езде и инновационней. Единственное, на что могут пенять автомобилисты, так это на через чур строгий интерьер, благо есть суперкрутой 12,3 дюймовый монитор на приборной доске.

Двигатели

Volkswagen Passat B8 универсал выпуска 2014-2018 года комплектуется множеством различных двигателей, но в Россию поступили только четыре 16-ти клапанных двигателя с турбонаддувом, соответствующих нормам Euro-6 (все, кроме базовой комплектации).

Таблица с характеристиками двигателей б8:

Тип «движка» Количество цилиндров Объем, л Мощность, л.с. Разгон, до сотни км за с Максимальная скорость, км/ч Крутящий момент, H*m
Бензин 4 1.4 125 9,7 208 200
1.4 150 8,4 220 250
1.8 180 7,9 232 320
Дизель 2.0 150 8,7 218 340

Расход топлива B8 на 100 км в зависимости от типа двигателя:

  • базовая комплектация с бензиновым мотором объемом 1.4 (125 л.с.) — 7 л в городской черте и 5 л по трассе;
  • увеличенный по мощности бензиновый «движок» 1.4 (150 л.с.) — 6,5 в городе и 4,5 л за пределом;
  • самый мощный из бензиновых моторов 1.8 (180 л.с.) — несмотря на мощность, расход такой же, как и у базового «движка»;
  • единственный дизельный мотор на B8, TDI 2.0 (150 л.с.) — самый экономичный из всех двигателей «восьмерки» с расходом в черте города 5 л, а за его пределами 4 л.

Самым популярным на рынке является средний по мощности «движок» 1.4 TSI (150 лс) c 7-ступенчатым роботом DSG и с двумя сцеплениями. Несмотря на то что выдающейся динамики от Volkswagen со средним турбодвигателем можно в начале не ждать. Но как только мотор «восьмерки» проходит рубеж в 1500 об/мин, машина весом 1,5 тонны начинает показывать свой характер и быстро набирает скорость.

Трансмиссии

На российский рынок Passat 8 поступает с трансмиссиями в трех вариантах: два робота DSG и одна механическая коробка передач. С бензиновыми «движками» в паре установлены семиступенчатые АТМ DSG-7 DQ200. С единственным дизельным двигателем стоит робот DSG 6 – DQ 250 с мокрым сцеплением. Такая система способна выдержать мощный крутящий момент и минимизировать затраты на ремонт, не переживая за ресурс эксплуатации трансмиссии. Повысить мощность «движка» можно за счет увеличения наддува турбины.

Читать также Подробный обзор и тест-драйв Фольксваген Поло

  1. Не стоит переживать о надежности DSG 6. Стоит добавить, что с 2014 года инженеры Volkswagen доработали трансмиссию, обновили программное обеспечения, снизили число поломок до минимума. Производитель дает гарантию на трансмиссию 100 тыс. км или 2 года эксплуатации.
  2. О АТМ DSG-7 рассуждать пока рано, так как Volkswagen довольно новый и пробег не такой большой. Если сравнивать с предыдущим поколением Passat, то там роботизированная трансмиссия с сухим сцеплением ходит без поломок порядка 200 тыс. км, если эксплуатация происходит в обычной манере и стиле езды.

Внимание! Если Volkswagen эксплуатируется больше в условиях трассы, то и ресурс износоустойчивости трансмиссии будет выше, чем при езде в городской черте, ведь в пределах города постоянно необходимо переключать передачи с первой на вторую. Чтобы трансмиссия работала как можно дольше, необходимо соблюдать следующие эксплуатационные правила:

Чтобы трансмиссия работала как можно дольше, необходимо соблюдать следующие эксплуатационные правила:

  • нельзя резко стартовать с места;
  • не стартовать с двух педалей в одно время;
  • при езде по пробке надо перейти в спорт или ручной режим;
  • стоя в пробке лучше перевести КПП в режим паркинг;
  • надо следить, чтобы коробка передач не перегревалась.

Паспортные данные

Таблица с паспортными данными универсала:

Тип двигателя 1.4 TSI 2.0 TDI
Число мест 5
Габариты, (д/ш/в, колесная база/колея спереди/сзади) мм 4767/1832/1477, 2791/1584/1568
Объем отсека багажника, л 650/1780
Снаряженная масса, кг 1429 1735
Двигатель бензиновый дизельный
Рабочий объем, см3 1395 1968
Количество клапанов 4
Количество и расположение цилиндров 4 в ряд
Максимальная мощность 150 лс, 110 кВт, 5000-6000 об/мин 240 лс, 176 кВт, 4000 об/мин
Макс. крутящий момент, Hm/об/мин 250/1500-3000 500/1750-2500
Привод передний полный
Подвеска передняя/задняя независимая, пружинная, McPherson/

независимая, пружинная, многорычажная

Трансмиссия 6-ступенчатая МТ 7-ступенчатая АМТ (робот)
Колеса/ диски 215-60 (16) 215-55 (17)
Эко-класс Евро-6
Емкость топливного бака, л 66

Полный привод или подключаемый

Прежде чем более подробно разбирать вопрос, стоит отметить, что Тигуан продается в двух версиях: городской и внедорожной. Именно от этого зависит подключаемый или постоянный полный привод у этой машины. Во внедорожной версии даже есть фаркоп, который спрятан под днищем автомобиля. С городским Тигуаном, в принципе, все понятно: он предназначен для того, чтобы перевозить людей и небольшие грузы в городских условиях. Тигуан во внедорожной версии остается все тем же паркетником, но с определенным дополнительным оборудованием и набором функций. В частности, он имеет кнопку Offroad, которая мобилизует все системы автомобиля, подготавливает их к борьбе с грязью, снегом, льдом и прочим.

Что касается того, какой же привод на Тигуане, то тут мнения расходятся. Исходя из устройства системы привода и принципа её работы, можно с уверенностью говорить, что у машины полный подключаемый привод, так как диски муфты зажаты не всегда. Эта точка зрения подтверждается и официальными документами, в которых сказано что привод автоматически подключаемый.

Вторая точка зрения: привод у Тигуана полный постоянный привод. Сторонники данной точки зрения аргументируют свое убеждение тем, что определенный процент крутящего момента передается на заднюю ось постоянно. Пусть этот процент и небольшой. Но он есть.

Представляется, что постоянная передача 5-10 процентов крутящего момента на задние колеса не может говорить о том, что машина имеет постоянный полный привод. Все же, под таким типом привода подразумевается кое-что другое.

Например, если рассматривать отечественный внедорожник Нива, то там значительная энергия передается абсолютно на все оси и на все колеса. Автомобиль устойчиво стоит на всех четырех шинах. Здесь же все иначе.

В 1942-1944 годах на базе одной и той же трансмиссии сумрачный тевтонский гений выпускал сразу две интересные машины — VW Typ 87 и VW Typ 166 Schwimmwagen. Первая из них представляла собой знаменитый «Жук», он же KdF-38, в полноприводном варианте:

Вторая — Typ 166 Schwimmwagen — плавающий полноприводный автомобиль повышенной проходимости, признанный самой массовой амфибией Второй Мировой войны (более 14000, по другим данным — более 15000 шт):

Конструкция 4WD этих машин очень интересна. Если Typ 87 имел только полный привод, то Typ 166 имел варианты и полного, и заднего привода. Использовались два дифференциала повышенного трения (в приводе задних колес и для передачи момента на передние колеса) и дополнительная понижающая передача. Расположенный на откидной колонке гребной винт приводился в движение непосредственно коленвалом двигателя. Машина пользовалась очень большой популярностью, на ее базе было создано множество клонов в разных странах мира (некоторые из них, произведенные в США, даже поступали по ленд-лизу на вооружение Красной Армии).

Устройство полного привода 4Motion

На первый взгляд может показаться, что эта конструкция очень сложна и просто “напичкана” непонятной электроникой, однако это не так. Она в первую очередь является механической системой, которой в помощь идет лишь пара датчиков и один блок.

Итак, мотору необходимо распределять нагрузку на колеса. Главные ведущие колеса у авто: передние. Поэтому мотор соединен с передними колесами через дифференциал без сложных доработок.

Задние колеса должны получать момент от мотора. Для этого они соединены с ним карданным валом, который присутствует на всех заднеприводных автомобилях. И карданный вал разделяет специальная муфта Haldex, которая является главным элементом всей конструкции.

Суть работы муфты заключается в специальных дисках, способных замыкаться и размыкаться. То есть, если муфта подключена, то диски замыкаются, а если ее необходимо отключить, то они размыкаются. Диски приводятся в движения специальными поршнями, двигаемыми давлением от насоса. Чтобы диски разомкнулись, клапан сбрасывает давление, и поршни их отводят друг от друга.

Эта муфта системы 4Motion определяет, когда нужно подключать задние колеса, а когда нет. Муфта получает сигналы от датчиков автомобиля. Если колесо машины пробуксует всего на треть оборота, то муфта тут же сработает. Однако это сейчас система является такой совершенной, потому что она четвертого поколения, с предыдущими поколениями дела обстояли хуже. Рассмотрим историю привода.

Сравнение полного привода Volkswagen с другими производителями

Единственное сравнение, которое имеет смысл в данном случае, — это сравнение полного привода Quattro и 4Motion с технологиями Subaru. Японские технологии полного привода развиты до невероятных высот, ежегодно приз за лучшие системы полного привода получает легендарная система Subaru. Но не на всех автомобилях концерна стоит именно этот легендарный полный привод. Существует множество комплектаций с обычным Full Time 4WD, таким же по характеристикам, как и Volkswagen. Тем не менее, базовый полный привод на дорогих машинах — это именно фирменная технология со следующими важными преимуществами:

  • возможность ручного управления качественными функциями полного привода автомобиля;
  • полный контроль и тонкая настройка работы транспорта в том или ином случае и в разных условиях вождения;
  • невероятно чувствительная муфта, которая обладает всеми нужными блокировками, все реализовано в механической части;
  • никаких электронных имитаций управления и блокировки, все работает по традиционным технологиям;
  • отсутствие слабых мест, которые могли бы ломаться после нескольких лет эксплуатации.

В отличие от Subaru автомобили Volkswagen с полным приводом не имеют столь интересных характеристик. Это приводит к тому, что пользователи машин немецкого производителя не всегда помнят, какой функционал присутствует в их авто. Учитывая все особенности японских технологий, если вы желаете получить машину с удачными функциями управления, вам следует отдать предпочтение японцам. Но в случае, если вам устраивает отсутствие массы регулировок и настроек, лучше купите немецкий автомобиль.

Haldex Traction — устройство и работа

Удачным решением проблемы оказалась разработанная шведскими инженерами муфта Haldex Traction (Хальдекс). С 1998 г. Хальдекс используется на ряде моделей Audi и Volkswagen. Конструкция муфты несколько раз менялась, при том же принципе работы. Сейчас выпускаются муфты Хальдекс 4-го поколения.

Схема фрикционной муфты Haldex: 1 — барабан; 2 — пакет фрикционных дисков; 3 — ступица; 4 — поршень; 5 — тарельчатая пружина; 6 — подающая магистраль; 7 — клапан управления; 8 — обратная магистраль; 9 — блок управления; 10 — обратный клапан; 11 — насос; 12 — масляный фильтр; 13 — аккумулятор давления; 14 — масляный бак.

В основе Хальдекса – пакет фрикционных дисков, работающий в масляной ванне. В нормальном движении на задние колеса передается 2,5% момента (не 5%, как часто неверно указывают) за счет 5% зацепления дисков вследствие вязкого трения в слое масла между ними. Остальные 2,5% передаются обратно на передние колеса.

При нагнетании масла в камеру сложные эффекты в масляной пленке сначала тянут диски друг к другу, а затем вступает в действие их непосредственное зацепление. Очень быстро, но плавно включается 100% блокировка, и так же быстро происходит расцепление, так как вязкость масла на порядки меньше, чем у силикона, и фазового перехода в твердое тело не происходит.

Хальдекс срабатывает по скорости, но его реактивность меньше, чем время оборота колеса. Это поистине революционное решение: авторы создали муфту по сути БЕЗРЕАКТИВНУЮ. Хальдексу для нормальной работы необходима внешняя управляющая автоматика: он может блокироваться, когда это не нужно, например, при парковке.

Но Хальдекс абсолютно предсказуем в любых условиях движения. Есть у него и психологическое достоинство: для принудительного включения в обход автоматики нужно притормозить. Обычному водителю легче решиться дернуть ручник, чем дать прогазовку, как того в аналогичных случаях требует Торсен.

Недостатки у Хальдекса тоже имеются, но при теперешнем уровне развития автоэлектроники их остается всего два, и не очень существенных:

  1. Хальдекс – не дифференциал, а распределительная муфта. Задние колеса не могут вращаться быстрее передних. Но при обычном вождении потребность резкого рывка сзади возникает крайне редко.
  2. Хальдекс требует регулярного техобслуживания: через 60 000 км пробега нужно менять масло и маслофильтр. При эксплуатации в цивилизованных условиях это означает всего лишь заезд на СТО.

Видео:

Вывод

Система полного привода 4Motion – самая сложная и совершенная из существующих систем AWD.

В 4Motion может использоваться и моментный дифференциал Torsen TypeC на основе корончатых шестерен с плоскими сателлитами. 4Motion легко интегрируется в автомобильную автоматику и в полной мере проявляет свои достоинства при ее наличии.

Но в любом случае главная особенность 4Motion – 100% предсказуемый отклик на действия водителя. Рассчитана 4Motion на среднего водителя и обычный автомобиль, попавшие в сложные условия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Что такое 4motion?

Особенности конструкции 4Motion Фольксваген Таос

Если взглянуть на ручку селектора и шайбу выбора режимов движения, которые находятся рядом с водителем, то создается впечатление, что 4Motion — это сплошная электроника.

Хотя на самом деле эта система основана на чисто механических процессах, которым прикомандированы в помощь пару-тройку электронных датчиков, да блок управления.

Для подтверждения вышесказанного — вот упрощенная схема механики полного привода Фольксваген Таос:Если руководствоваться схемой, то передние (постоянно) и задние (периодически) получают вращательные усилия от движка. На схеме видно, что карданная передача на задние подключаемые колеса имеет специальную муфту, которая названа Haldex и по сути служит центральным агрегатом всего полного привода.

Haldex автоматически определяет нужный момент подключения задних колес, получая соответствующие сигналы от автомобильных датчиков, чуткость которых такова, что муфта срабатывает, подключая задние колеса, когда передние забуксуют лишь на треть своего диаметра.

Сравнение с конкурентами

В качестве основных конкурентов Passat восьмого поколения можно выделить следующие:

  • Skoda Octavia 1.8 TSI DSG за 1,226 млн рублей в комплектации (Style) — аналог по комплектации у Volkswagen Passat 8 стоит 1,679 млн рублей. У Passat шумоизоляция салона хуже, чем у Октавии.
  • Jetta 1.4 TSI с роботом DSG ценой 1,23 млн рублей — базовая комплектация Volkswagen «восьмерки» 1.4 TSI, 125 л.с. с механической коробкой передач за 1,27 млн рублей.
  • Skoda Octavia 1.8 TSI DSG на «максималке» за 1,574 млн рублей в комплектации (Laurin&Klement) — Passat 1.8 TSI DSG с максимальной комплектацией за 1,879 млн рублей. У Шкоды колесная база размера 2,68 м, а у VW — 2,79 м.
  • Audi A4 1.8 TFSI CVT доступен за 1,74 млн рублей — Б8 Highline 1.8 TSI DSG за 1,879 млн рублей. Оба варианта переднеприводные, но Ауди на многорычажке, а Volkswagen на Макферсоне.

Исходя из всех данных, можно сделать вывод, что эта машина для любителей именно Volkswagen. Тем же, кому не принципиальна марка автомобиля, можно выбрать наиболее дешевый аналог, который не будет уступать новинке Volkswagen Пассат В8.

Читать также Обзор Фольксваген Тигуан 2 поколения

Работы системы 4Motion

Полноприводная система не такая простая, как многие думают. Если автомобиль просто так снабдить постоянным полным приводом, то его управляемость будет просто ужасной за счет плохой поворачиваемости. С этой проблемой инженеры разобрались просто: водитель по желанию мог подключать заднюю ось на плохих дорогах, а на хороших просто его отключать. Но инженерный прогресс идет вперед и появился лучший вариант привода на четыре колеса. Хоть и название у полного привода 4Motion, он все же отличается от полного привода с аналогичным названием на Volkswagen Touareg 2019.

Суть новой системы заключается в том, чтобы автомобиль сам за водителя решал, когда нужно подключать весь привод, а когда только ведущие колеса. Система 4Motion способна определять, на какие колеса нужно подать большее количество момента. К примеру, автомобиль резко стартует, и передние колеса начинают пробуксовку. За доли секунд технология распознает, что происходит пробуксовка и подключает в помощь задние колеса. Как только авто перестало буксовать, привод на задние колеса отключается.

Что она делает для автомобиля? Есть несколько ответов:

  • В отличие от постоянного полного привода, эта система улучшает управляемость автомобиля;
  • Статичный полный привод значительно увеличивает расход топлива. С 4Motion он гораздо ниже;
  • Четыре ведущих колеса помогают на бездорожье, но когда автомобиль интеллектуально способен распределять нагрузки на каждое колесо, то проходимость в разы лучше;
  • Эта система прощает ошибки водителя на дороге. Например, авто ушло в занос, и момент, подаваемый на колеса, будет распределяться именно так, чтобы выровнять автомобиль.

Двигатели

Механическая коробка передач доступна только с бензиновыми моторами объемом 1,4 литра. Выбор невелик, но для любителей контролировать смену передаточных чисел другого выбора нет. С МКПП и передним приводом в паре работает силовой агрегат на 125 л.с., с полным приводом доступен мотор на 150 л.с. с буквенным обозначением CZDA или CZEA.

Рядный 4-цилиндровый 16-клапанный мотор с системой непосредственного впрыска переваривает крутящий момент до 350 Н*м. Степень сжатия — 10,5. Расход топлива в разных циклах составляет 5,9-6,8 литра на 100 км. Мотор на 150 л.с. оснащен турбонагнетателем. Опционально ДВС может оснащаться системой старт-стоп.

Динамика разгона Volkswagen Tiguan с МКПП и полным приводом средняя, машина набирает скорость 100 км/ч за 9,2 сек. Но, если учесть, что это довольно-таки тяжелый кроссовер, этот показатель устроит большинство автолюбителей.

Volkswagen Tiguan с двигателем 1,4 л мощностью 150 л.с. с роботизированной коробкой передач обладает такой же динамикой разгона, как и версия на механике. Переднеприводная версия с мотором на 150 л.с. разгоняется за такое же время, а вот укомплектованная силовым агрегатом на 125 лошадей разгоняется до сотни за 10,5 сек.

Двигатели CZDA и CZEA довольно надежны и знакомы многим. Их устанавливают на такие популярные марки, как Volkswagen Golf, Passat, Skoda Superb.

Системы 4xmotion и 4motion: кто есть кто

Но не 4 motion единой богата компания Volkswagen. Существует ещё одна полноприводная система, именуемая 4Xmotion. Встретить её можно на кроссовере Touareg. В чем же разница 4xmotion и 4motion?

На самом деле «Туареговская» система имеет много общего с фирменной полноприводной технологией quattro от компании Audi. От классической 4 motion она отличается олдскульными механизмами, улучшающими внедорожные характеристики. К примеру, наличием раздаточной коробки с понижающей передачей и главной передачей с блокировкой дифференциала.

Уважаемые подписчики и гости блога, надеюсь, что теперь конструкция полноприводной системы 4Motion не является для вас чёрным ящиком.

Если хотите ещё глубже изучать различные современные автомобильные узлы и агрегаты, не забывайте почаще заглядывать на сайт – интересные статьи публикуются регулярно.

До новых встреч! Тэги трансмиссия

Какая мкпп установлена на volkswagen tiguan

На кроссоверах второго поколения установлена механическая шестиступенчатая коробка передач производства концерна VAG 02Q. Она способна работать в паре с двигателями с крутящим моментом до 350 Н*м. В основу этой трансмиссии положена МКПП 02М, которую устанавливали на автомобили Шкода Октавия первого поколения.

Благодаря усовершенствованному валу переключения смена передач стала более четкой, это позволяет водителю наслаждаться комфортом во время движения. Также в 02Q появились шариковые подшипники вместо роликовых, вместо болта кулисы переключения передач используется штифт, а болтовое соединение вала КПП с картером отсутствует. МКПП работает в паре со сцеплением с гидравлическим приводом.

1-6 передачи имеют передаточные числа соответственно:

  1. 3,769;
  2. 2,087;
  3. 1,324;
  4. 0,977;
  5. 0,975;
  6. 0,814.

Передаточное число задней скорости — 4,549.

«Болезни» Passat B8 универсал

Как и у любой техники, у Volkswagen Passat есть ряд типичных проблем, которые возникают в процессе эксплуатации:

  • иногда возникают посторонние шумы в салоне из-за люка, работы механизма в сиденьях, оборудованных массажными системами;
  • периодически на лкп нижней части кузова (верхней реже) появляются царапины и сколы, что видно на некоторых фото б/у Volkswagen;
  • проблемы с цепью ГРМ, особенно при резком нажатии педали газа (стоимость замены около 50 тыс. рублей);
  • преждевременный износ топливной системы (форсунок и насоса высокого давления);
  • посторонние шумы, издаваемые коробкой передач при переезде через неровности, металлический лязг при движении с открытыми окнами;
  • дрожание кузова из-за корзины сцепления;
  • перегрев трансмиссии при длительной буксировке на месте или долгом движении с максимальной скоростью.

Ездовые качества

Начнем по порядку главное в автомобиле это его ездовые качества, так что остановимся на этом поподробнее. Самая раздражающая лично меня вещь- это выбор режимов при езде по шоссе. На приводе 4Motion для вас доступен выбор режимов трансмиссии, всего их четыре,это:

У режима шоссе ещё свои четыре под режима. Мне больше всего нравится ездить в индивидуальном и экономичном режимах.В индивидуальном вы сами задаете настройки фар, трансмиссии,коробки,а в режиме Эко машина старается как можно больше экономить в большинстве своем работая на переднем приводе.

Остановлюсь поподробнее на режиме ECO, расход в этом режиме действительно чуть ниже, но это не является самым главным для меня .Мне нравится в этом режиме, что машина очень хорошо идет накатом. Коробка старается как можно чаще размыкать связь с двигателем, а трансмиссия чаще работает только на переднем приводе, поэтому при движении с горки машина хорошо набирает скорость.И вот мы подошли к проблеме. Когда вы глушите и заводите мотор заново, то почему-то режим Eco уже не активен, то есть он как бы выбран на табло, но вы чувствуете что коробка не размыкает связь с двигателем и вы не катитесь так хорошо.Поэтому приходится заходить в меню и выбирать повторно режим Эко и это действительно раздражает.

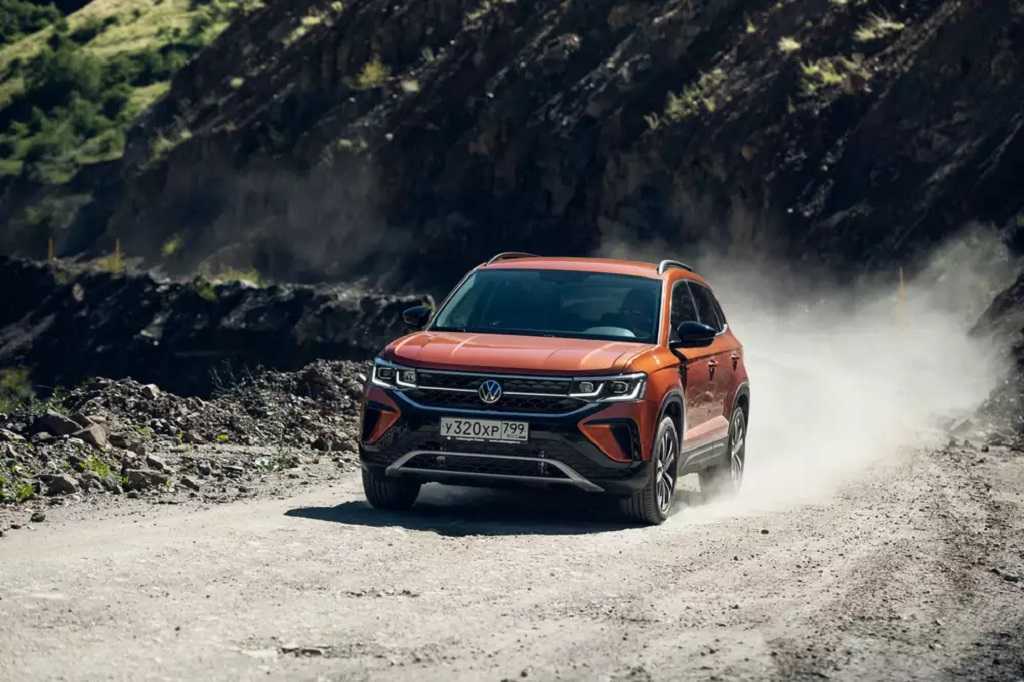

Внедорожные режимы Фольксваген Таос

Как дорожные, так и внедорожные режимы ФВ Таос выбираются пилотом довольно просто с помощью шайбы, расположенной на центральном тоннеле. При этом левостороннее поворачивание этой управляющей опции позволяет делать выбор дорожных, а поворот шайбы в правую сторону дает возможность осуществлять установку внедорожных режимов.

Что касается режимов езды в нормальных или в дорожных условиях городских улиц либо трасс муниципального, а также федерального значения, то это:

  • экологический, который обозначен, как «Эко», что позволяет экономно расходовать горючее;
  • режим, получивший название «Нормального» говорит сам за себя и является оптимальным способом езды;
  • что касается режима «Комфорт», то он предназначен для преодоления больших расстояний;
  • «Спорт» — это для езды с индивидуально установленными спортивными параметрами.

По поводу внедорожных настроек Фольксваген Таос, то это:

  • для среднего состояния бездорожья ставят шайбу на метку Off-Road Auto;
  • опцию «Снег» выбирают, если дорожные условия в виде гололеда или накатанного снега;
  • метка «Песок» предназначена для для езды по барханам и для осуществления крутого спуска;
  • «Гравий» ставят при наличии, скажем, так, легкой степени бездорожья;
  •  а для преодоления препятствий в виде участков с наличием тяжелого бездорожья, то надо ставить шайбу на опцию Off-Road Expert.

Принцип работы 4Motion

Со всеми вышеприведенными проблемами полного привода инженеры поступили гениально просто, а именно дали возможность водителю самостоятельно подключать одну из ведущих осей, будь это передняя, либо это задняя, на сложных по проходимости участках дорог, когда как другая ось имеет постоянный привод. А после преодоления плохого участка дороги водитель может дополнительный привод отключать.

Это, так сказать, упрощенный вариант принципа работы 4Motion, вероятно с первых конструкций полноприводной техники.  Однако, инженерная мысль не может топтаться на месте и начали появляться, все более совершенные решения относительно полного привода легкового транспорта.

И вот постепенная модернизация дошла до того, что уже сама техника обрела способность принимать решения по поводу того, когда можно обойтись лишь постоянным одним приводом, а когда следует включить второй дополнительный привод для преодоления различных дорожных препятствий и сложностей.

В настоящее время система 4Motion автоматически без участия водителя способна принимать решения, на какие колеса нужно направлять максимальные вращательные усилия, а на какие — уменьшать подачу вращательной энергии.Взять, к примеру, агрессивное поведение нашего гаражного коллеги, который на светофоре решил безрассудно стартануть, и в результате колеса постоянного переднего привода, из-за взрывной подачи на них мощности начинают буксовать.

В течении нескольких мгновений технологическая начинка 4Motion определяет, что передние колеса вращаются быстрее, чем задние и включает их качестве помощников. Далее, как только колеса передка начинают вращение с одинаковой с задними колесами скоростью, то полный привод автоматически отключается.

Технические характеристики Volkswagen Passat В8 универсал

Да, судя по фотографиям с версией 8-го Passat, авто очень напоминает своим дизайном предыдущее поколение Volkswagen, но по внутренним характеристикам изменилось практически во всем. Стал безопаснее предшественника, увереннее в езде и инновационней. Единственное, на что могут пенять автомобилисты, так это на через чур строгий интерьер, благо есть суперкрутой 12,3 дюймовый монитор на приборной доске.

Двигатели

Volkswagen Passat B8 универсал выпуска 2014-2018 года комплектуется множеством различных двигателей, но в Россию поступили только четыре 16-ти клапанных двигателя с турбонаддувом, соответствующих нормам Euro-6 (все, кроме базовой комплектации).

Таблица с характеристиками двигателей б8:

Тип «движка» Количество цилиндров Объем, л Мощность, л.с. Разгон, до сотни км за с Максимальная скорость, км/ч Крутящий момент, H*m
Бензин 4 1.4 125 9,7 208 200
1.4 150 8,4 220 250
1.8 180 7,9 232 320
Дизель 2.0 150 8,7 218 340

Расход топлива B8 на 100 км в зависимости от типа двигателя:

  • базовая комплектация с бензиновым мотором объемом 1.4 (125 л.с.) — 7 л в городской черте и 5 л по трассе;
  • увеличенный по мощности бензиновый «движок» 1.4 (150 л.с.) — 6,5 в городе и 4,5 л за пределом;
  • самый мощный из бензиновых моторов 1.8 (180 л.с.) — несмотря на мощность, расход такой же, как и у базового «движка»;
  • единственный дизельный мотор на B8, TDI 2.0 (150 л.с.) — самый экономичный из всех двигателей «восьмерки» с расходом в черте города 5 л, а за его пределами 4 л.

Самым популярным на рынке является средний по мощности «движок» 1.4 TSI (150 лс) c 7-ступенчатым роботом DSG и с двумя сцеплениями. Несмотря на то что выдающейся динамики от Volkswagen со средним турбодвигателем можно в начале не ждать. Но как только мотор «восьмерки» проходит рубеж в 1500 об/мин, машина весом 1,5 тонны начинает показывать свой характер и быстро набирает скорость.

Трансмиссии

На российский рынок Passat 8 поступает с трансмиссиями в трех вариантах: два робота DSG и одна механическая коробка передач. С бензиновыми «движками» в паре установлены семиступенчатые АТМ DSG-7 DQ200. С единственным дизельным двигателем стоит робот DSG 6 – DQ 250 с мокрым сцеплением. Такая система способна выдержать мощный крутящий момент и минимизировать затраты на ремонт, не переживая за ресурс эксплуатации трансмиссии. Повысить мощность «движка» можно за счет увеличения наддува турбины.

Читать также Подробный обзор и тест-драйв Фольксваген Поло

  1. Не стоит переживать о надежности DSG 6. Стоит добавить, что с 2014 года инженеры Volkswagen доработали трансмиссию, обновили программное обеспечения, снизили число поломок до минимума. Производитель дает гарантию на трансмиссию 100 тыс. км или 2 года эксплуатации.
  2. О АТМ DSG-7 рассуждать пока рано, так как Volkswagen довольно новый и пробег не такой большой. Если сравнивать с предыдущим поколением Passat, то там роботизированная трансмиссия с сухим сцеплением ходит без поломок порядка 200 тыс. км, если эксплуатация происходит в обычной манере и стиле езды.

Внимание! Если Volkswagen эксплуатируется больше в условиях трассы, то и ресурс износоустойчивости трансмиссии будет выше, чем при езде в городской черте, ведь в пределах города постоянно необходимо переключать передачи с первой на вторую. Чтобы трансмиссия работала как можно дольше, необходимо соблюдать следующие эксплуатационные правила:

Чтобы трансмиссия работала как можно дольше, необходимо соблюдать следующие эксплуатационные правила:

  • нельзя резко стартовать с места;
  • не стартовать с двух педалей в одно время;
  • при езде по пробке надо перейти в спорт или ручной режим;
  • стоя в пробке лучше перевести КПП в режим паркинг;
  • надо следить, чтобы коробка передач не перегревалась.

Паспортные данные

Таблица с паспортными данными универсала:

Тип двигателя 1.4 TSI 2.0 TDI
Число мест 5
Габариты, (д/ш/в, колесная база/колея спереди/сзади) мм 4767/1832/1477, 2791/1584/1568
Объем отсека багажника, л 650/1780
Снаряженная масса, кг 1429 1735
Двигатель бензиновый дизельный
Рабочий объем, см3 1395 1968
Количество клапанов 4
Количество и расположение цилиндров 4 в ряд
Максимальная мощность 150 лс, 110 кВт, 5000-6000 об/мин 240 лс, 176 кВт, 4000 об/мин
Макс. крутящий момент, Hm/об/мин 250/1500-3000 500/1750-2500
Привод передний полный
Подвеска передняя/задняя независимая, пружинная, McPherson/

независимая, пружинная, многорычажная

Трансмиссия 6-ступенчатая МТ 7-ступенчатая АМТ (робот)
Колеса/ диски 215-60 (16) 215-55 (17)
Эко-класс Евро-6
Емкость топливного бака, л 66

Полный привод или подключаемый

Прежде чем более подробно разбирать вопрос, стоит отметить, что Тигуан продается в двух версиях: городской и внедорожной. Именно от этого зависит подключаемый или постоянный полный привод у этой машины. Во внедорожной версии даже есть фаркоп, который спрятан под днищем автомобиля. С городским Тигуаном, в принципе, все понятно: он предназначен для того, чтобы перевозить людей и небольшие грузы в городских условиях. Тигуан во внедорожной версии остается все тем же паркетником, но с определенным дополнительным оборудованием и набором функций. В частности, он имеет кнопку Offroad, которая мобилизует все системы автомобиля, подготавливает их к борьбе с грязью, снегом, льдом и прочим.

Что касается того, какой же привод на Тигуане, то тут мнения расходятся. Исходя из устройства системы привода и принципа её работы, можно с уверенностью говорить, что у машины полный подключаемый привод, так как диски муфты зажаты не всегда. Эта точка зрения подтверждается и официальными документами, в которых сказано что привод автоматически подключаемый.

Вторая точка зрения: привод у Тигуана полный постоянный привод. Сторонники данной точки зрения аргументируют свое убеждение тем, что определенный процент крутящего момента передается на заднюю ось постоянно. Пусть этот процент и небольшой. Но он есть.

Представляется, что постоянная передача 5-10 процентов крутящего момента на задние колеса не может говорить о том, что машина имеет постоянный полный привод. Все же, под таким типом привода подразумевается кое-что другое.

Например, если рассматривать отечественный внедорожник Нива, то там значительная энергия передается абсолютно на все оси и на все колеса. Автомобиль устойчиво стоит на всех четырех шинах. Здесь же все иначе.

В 1942-1944 годах на базе одной и той же трансмиссии сумрачный тевтонский гений выпускал сразу две интересные машины — VW Typ 87 и VW Typ 166 Schwimmwagen. Первая из них представляла собой знаменитый «Жук», он же KdF-38, в полноприводном варианте:

Вторая — Typ 166 Schwimmwagen — плавающий полноприводный автомобиль повышенной проходимости, признанный самой массовой амфибией Второй Мировой войны (более 14000, по другим данным — более 15000 шт):

Конструкция 4WD этих машин очень интересна. Если Typ 87 имел только полный привод, то Typ 166 имел варианты и полного, и заднего привода. Использовались два дифференциала повышенного трения (в приводе задних колес и для передачи момента на передние колеса) и дополнительная понижающая передача. Расположенный на откидной колонке гребной винт приводился в движение непосредственно коленвалом двигателя. Машина пользовалась очень большой популярностью, на ее базе было создано множество клонов в разных странах мира (некоторые из них, произведенные в США, даже поступали по ленд-лизу на вооружение Красной Армии).

Устройство полного привода 4Motion

На первый взгляд может показаться, что эта конструкция очень сложна и просто “напичкана” непонятной электроникой, однако это не так. Она в первую очередь является механической системой, которой в помощь идет лишь пара датчиков и один блок.

Итак, мотору необходимо распределять нагрузку на колеса. Главные ведущие колеса у авто: передние. Поэтому мотор соединен с передними колесами через дифференциал без сложных доработок.

Задние колеса должны получать момент от мотора. Для этого они соединены с ним карданным валом, который присутствует на всех заднеприводных автомобилях. И карданный вал разделяет специальная муфта Haldex, которая является главным элементом всей конструкции.

Суть работы муфты заключается в специальных дисках, способных замыкаться и размыкаться. То есть, если муфта подключена, то диски замыкаются, а если ее необходимо отключить, то они размыкаются. Диски приводятся в движения специальными поршнями, двигаемыми давлением от насоса. Чтобы диски разомкнулись, клапан сбрасывает давление, и поршни их отводят друг от друга.

Эта муфта системы 4Motion определяет, когда нужно подключать задние колеса, а когда нет. Муфта получает сигналы от датчиков автомобиля. Если колесо машины пробуксует всего на треть оборота, то муфта тут же сработает. Однако это сейчас система является такой совершенной, потому что она четвертого поколения, с предыдущими поколениями дела обстояли хуже. Рассмотрим историю привода.

Сравнение полного привода Volkswagen с другими производителями

Единственное сравнение, которое имеет смысл в данном случае, — это сравнение полного привода Quattro и 4Motion с технологиями Subaru. Японские технологии полного привода развиты до невероятных высот, ежегодно приз за лучшие системы полного привода получает легендарная система Subaru. Но не на всех автомобилях концерна стоит именно этот легендарный полный привод. Существует множество комплектаций с обычным Full Time 4WD, таким же по характеристикам, как и Volkswagen. Тем не менее, базовый полный привод на дорогих машинах — это именно фирменная технология со следующими важными преимуществами:

  • возможность ручного управления качественными функциями полного привода автомобиля;
  • полный контроль и тонкая настройка работы транспорта в том или ином случае и в разных условиях вождения;
  • невероятно чувствительная муфта, которая обладает всеми нужными блокировками, все реализовано в механической части;
  • никаких электронных имитаций управления и блокировки, все работает по традиционным технологиям;
  • отсутствие слабых мест, которые могли бы ломаться после нескольких лет эксплуатации.

В отличие от Subaru автомобили Volkswagen с полным приводом не имеют столь интересных характеристик. Это приводит к тому, что пользователи машин немецкого производителя не всегда помнят, какой функционал присутствует в их авто. Учитывая все особенности японских технологий, если вы желаете получить машину с удачными функциями управления, вам следует отдать предпочтение японцам. Но в случае, если вам устраивает отсутствие массы регулировок и настроек, лучше купите немецкий автомобиль.

Haldex Traction — устройство и работа

Удачным решением проблемы оказалась разработанная шведскими инженерами муфта Haldex Traction (Хальдекс). С 1998 г. Хальдекс используется на ряде моделей Audi и Volkswagen. Конструкция муфты несколько раз менялась, при том же принципе работы. Сейчас выпускаются муфты Хальдекс 4-го поколения.

Схема фрикционной муфты Haldex: 1 — барабан; 2 — пакет фрикционных дисков; 3 — ступица; 4 — поршень; 5 — тарельчатая пружина; 6 — подающая магистраль; 7 — клапан управления; 8 — обратная магистраль; 9 — блок управления; 10 — обратный клапан; 11 — насос; 12 — масляный фильтр; 13 — аккумулятор давления; 14 — масляный бак.

В основе Хальдекса – пакет фрикционных дисков, работающий в масляной ванне. В нормальном движении на задние колеса передается 2,5% момента (не 5%, как часто неверно указывают) за счет 5% зацепления дисков вследствие вязкого трения в слое масла между ними. Остальные 2,5% передаются обратно на передние колеса.

При нагнетании масла в камеру сложные эффекты в масляной пленке сначала тянут диски друг к другу, а затем вступает в действие их непосредственное зацепление. Очень быстро, но плавно включается 100% блокировка, и так же быстро происходит расцепление, так как вязкость масла на порядки меньше, чем у силикона, и фазового перехода в твердое тело не происходит.

Хальдекс срабатывает по скорости, но его реактивность меньше, чем время оборота колеса. Это поистине революционное решение: авторы создали муфту по сути БЕЗРЕАКТИВНУЮ. Хальдексу для нормальной работы необходима внешняя управляющая автоматика: он может блокироваться, когда это не нужно, например, при парковке.

Но Хальдекс абсолютно предсказуем в любых условиях движения. Есть у него и психологическое достоинство: для принудительного включения в обход автоматики нужно притормозить. Обычному водителю легче решиться дернуть ручник, чем дать прогазовку, как того в аналогичных случаях требует Торсен.

Недостатки у Хальдекса тоже имеются, но при теперешнем уровне развития автоэлектроники их остается всего два, и не очень существенных:

  1. Хальдекс – не дифференциал, а распределительная муфта. Задние колеса не могут вращаться быстрее передних. Но при обычном вождении потребность резкого рывка сзади возникает крайне редко.
  2. Хальдекс требует регулярного техобслуживания: через 60 000 км пробега нужно менять масло и маслофильтр. При эксплуатации в цивилизованных условиях это означает всего лишь заезд на СТО.

Видео:

Вывод

Система полного привода 4Motion – самая сложная и совершенная из существующих систем AWD.

В 4Motion может использоваться и моментный дифференциал Torsen TypeC на основе корончатых шестерен с плоскими сателлитами. 4Motion легко интегрируется в автомобильную автоматику и в полной мере проявляет свои достоинства при ее наличии.

Но в любом случае главная особенность 4Motion – 100% предсказуемый отклик на действия водителя. Рассчитана 4Motion на среднего водителя и обычный автомобиль, попавшие в сложные условия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
