Устройство и принцип работы торсионной подвески автомобиля

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Зачем нужна?

Торсионная подвеска – это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель “Фольксваген” на свою модель “Битл” установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях “Татра”.

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием “KDF-Wagen”. Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались “Рено” и “Ситроен”. Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой – на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Виды торсионных подвесок

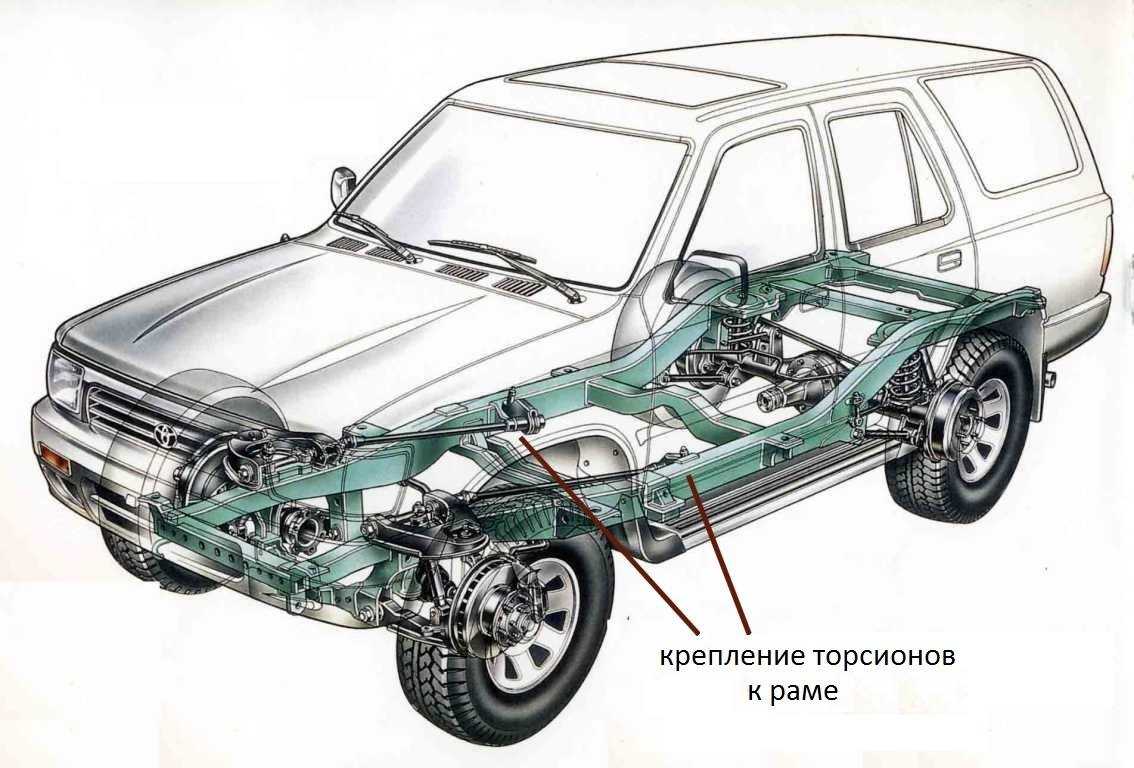

Передняя независимая торсионная подвеска на поперечных рычагах

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент — , выполняющий функцию гашения колебаний.
  • , компенсирующий крены кузова при движении.

Toyota Hilux

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

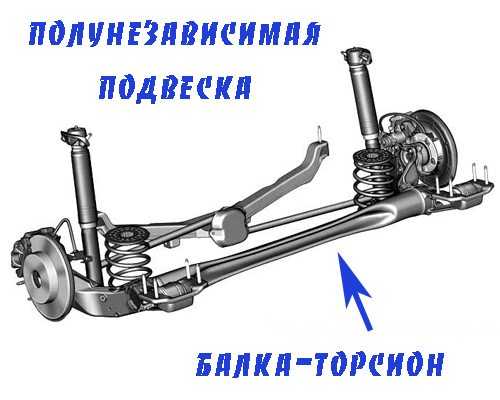

Полузависимая задняя торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Популярные марки:

Acura RSX , Citroen C5 , Skoda Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Это интересно: Что такое трос буксирный?

Начало применения на автомобилях и продолжение в настоящее время

Принципиальных отличий в поведении правильно рассчитанных торсионных или пружинных подвесок нет. Тема торсиона в применении к обеспечению плавности хода известна давно, они широко применялись ещё в первой половине прошлого века в армейской бронетехнике и используется до сих пор. Там были важны компоновочные соображения, когда большое количество опорных катков гусеничных машин приходилось снабжать индивидуальными подвесками. Размещать классические рессоры и пружины было просто негде, а поперечные стержни удачно ложились в нижней части корпуса танка или бронеавтомобиля, не занимая ограниченного внутреннего пространства боевой машины. А значит и не накладывая бремя дополнительных затрат массы на бронирование занимаемого подвеской места.

Примерно тогда же французские автомобилестроители из компании Ситроен применили торсионы и на своих машинах. Оценили положительный опыт и в других фирмах, подвески со скручивающимися стержнями прочно заняли своё место в шасси автомобилей. Использование их на многих моделях уже почти сотню лет говорит об отсутствии принципиальных недостатков и наличии достоинств.

Полунезависимая подвеска

Данная разновидность занимает особое место среди подвесок, в которых упругим элементом является торсион. Она является промежуточным звеном между независимыми и зависимыми подвесками, поэтому и получила название полунезависимой. Широкое применение она нашла среди многих автомобилей от «А» до «С» — класса. Ее устройство выглядит следующим образом. Продольные рычаги, расположенные по одному с каждой стороны, соединены между собой торсионной балкой. Одним концом каждый из них крепится к кузову авто, а другим к ступице колеса.

Принцип ее работы основан на форме упругого элемента. Балка имеет U-образное сечение, благодаря чему хорошо сопротивляется изгибу, но легко скручивается. Поэтому колеса получают возможность двигаться в вертикальной плоскости не завися друг от друга. Схема торсионной балки представлена на фото.

Ремонт торсионной подвески

Обычно торсионная подвеска в эксплуатации неприхотлива. Уход за ней не сложен и главным образом заключается в визуальном осмотре. Однако при появлении посторонних звуков или необычной реакции на нагрузку следует немедленно обратиться к специалисту. Наиболее распространенные причины выхода из строя:

  • Поломка подшипника. Самостоятельно устранить ее могут лишь опытные автовладельцы и то при наличии необходимого инструмента. Использующиеся игольчатые подшипники очень хрупки. Производители рекомендуют делать плановые замены примерно через каждые 60 000 км.
  • Подвеска дает излишнюю вибрацию. Чаще всего это происходит из-за ослабления резьбовых соединений. Исправить проблему можно самостоятельно с помощью соответствующего ключа.
  • Неполадки в работе торсионных подвесок последнего поколения. Тонкая настройки и сложность механизма не оставляют шансов отремонтировать устройство самостоятельно. Обращаться придется в специализированную мастерскую. Стоит это немало в большинстве случаев.

Окончательный выбор автомобиля и его комплектации остается естественно за покупателем, но информация выше наверняка даст ответы на многие вопросы, касающиеся ходовой части автомобиля и поможет верно сориентироваться при выборе машины.

Недостатки торсионов

  • Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
  • Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
  • Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.

Ключевой недостаток – возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Преимущества и недостатки

Неоспоримым преимуществом, которым обладает торсионная подвеска, является компактность системы. Из-за того, что она обладает небольшими габаритами, производители легковых автомобилей могут сделать более объемный багажник или увеличить салон. Машины с просторным салоном покупают гораздо чаще.

Вторым плюсом считается то, что можно самостоятельно регулировать жесткость или мягкость торсиона. Этот параметр напрямую зависит от длины торсиона. Сделать мягче или жестче каждый водитель может самостоятельно.

Третьим преимуществом является то, что на машинах, на которых установлена такая подвеска, можно самостоятельно регулировать клиренс. Благодаря этому можно самостоятельно сделать автомобиль более послушным на дороге и легче в управлении.

Есть еще и четвертый плюс – это простота конструкции и недорогое обслуживание. Это неоспоримое преимущество именно перед пружинной подвеской. Помимо этого, торсионная подвеска имеет небольшой вес, поэтому расход топлива автомобиля снижается.

Несмотря на большое количество плюсов, эта система имеет и недостатки. Из-за того, что система имеет определенный принцип работы, на кузов отдаются дополнительные вибрации, которые ощущаются на заднем сиденье. Поэтому на машине с этой системой невозможно добиться полной шумоизоляции. Исходя из этого, можно получить, что первый и главный минус – это вибрация во время движения.

Второй минус – принцип работы торсиона подвергает его к саморазрушению, в результате чего данную деталь придется заменить.

Последним минусом считается то, что торсионы могут быть дороже в обслуживании. Все зависит напрямую от конструкции машины. Дело в том, что некоторые производители устанавливают торсион там, где его невозможно достать без демонтажа других устройств. Но есть и такие системы, где заменить все можно без труда.

Работа подвески автомобиля

Разобрав принцип работы подвески автомобиля, рассмотрим ее элементы отдельно и подробнее.

Гасящим элементом в подвеске автомобиля является амортизатор. Это — трубка, в которой находится жидкость, поршень ( см. работа поршня ) , входящий в трубку и пружина, расположенная на поршне. Чтобы нагляднее понять принцип работы амортизатора, вспомните обыкновенный велосипедный насос. Если перекрыть подачу воздуха ему и попытаться его прокачать – вы ощутите сопротивление воздуха, и ручка насоса после надавливания будет возвращаться обратно. Примерно то же происходит с амортизатором. При резком ударе (наезде на неровность) пружина сжимается, смягчая резкую нагрузку, делая ее более плавной, а жидкость в трубке, перетекая из одной полости в полость с поршнем эту нагрузку (колебание) полностью гасит. Для примера: каждый хоть раз видел, как хозяин любой машины пытался резко надавить на один из краев кузова и тут же отпускал его. Это элементарная проверка работы амортизатора. Если автомобиль после этой процедуры качнется 1-2 раза – амортизатор исправен, если больше – надо искать неисправность, так как амортизатор не гасит колебания пружины.

Направляющим элементом служит рычажно-шарнирные соединения. То есть это — несколько рычагов, имеющих как жесткое, так и шарнирное соединение, которые своей работой «заставляют» перемещаться колесо при колебаниях в нужном направлении, о чем мы упомянули ранее. Для примера можно взять ладонь человека. Пальцы – это и есть рычаги, а места сгибов – это шарниры. И если пальцы можно сжать в кулак, то выгнуть их фаланги наоборот или в сторону уже нельзя. Вот примерно по такому принципу и работает направляющий элемент.

Ну и наконец, упругий элемент. В зависимости от вида транспортного средства эти элементы имеют индивидуальные конструкции, основные виды которых представлены на рисунке ниже.


Так, у большегрузных машин, где нагрузка на оси довольно велика, применяют рессоры. Это вогнутые железные пластины, которые центром крепятся к креплению колеса, а краями – к раме автомобиля. За счет своей упругости они при прогибании все равно возвращаются в исходное положение, ослабляя резкую нагрузку на колесо. Количество и толщина пластин зависит от максимально возможной массы автомобиля с перевозимым грузом.

Про пружины мы уже говорили, когда рассматривали амортизатор. Разница в том, что у тяжелых машин пружины более мощные, и они крепятся рядом с амортизатором.

Ну и еще один тип упругого элемента – это пневмобаллон. Это — полость, накачанная воздухом, давление которого регулируется компрессором. Его работа основана на принципе любого мяча, который можно накачать до предела, а можно приспустить, чтобы он был мягче. Такой вариант применяется для большегрузных автомобилей, перевозящих различные грузы. Например, сегодня он везет крупногабаритный груз весом в 1 тонну, а завтра уже другой, массой в 10 тонн. Соответственно, и нагрузка на упругие элементы будет различаться в 10 раз. Вот чтобы не было таких перепадов, и применяют пневмобаллоны с регулированием давления воздуха.

Это только типичные варианты подвески, с которыми мы ознакомились. Современные конструкторы и инженеры придумывают еще более совершенные варианты, которые мы опустим. Поэтому переходим к заключительному элементу ходовой части, которое уже не раз упоминалось – это колеса.

Виды

Торсионные подвески бывают нескольких видов:

1. Торсион с двойными поперечными рычагами. Здесь особенность в том, что торсион находится параллельно кузову авто. Данная особенность позволяет с точностью отрегулировать подвеску. К конструктивным особенностям такой подвески стоит отнести наличие особого крепежа:

  • с одной стороны — к поперечному рычагу (находится в нижней части авто) или к рычагу, расположенному в противоположной стороне;
  • с другой стороны — к кузову транспортного средства.

Такой вид торсиона наиболее востребован на автомобилях, имеющих повышенный уровень проходимости. Как показывает практика, больше всего торсионов с продольными рычагами устанавливается на авто японских и американских производителей.

2. Торсион с продольными рычагами. Главное отличие  такой конструкции — объединение торсионов с продольным типом рычагов. Как следствие, они располагаются уж не параллельно, а перпендикулярно кузовной части. Такой вид подвесок получил наибольшую популярность в легковых авто.

3. Торсион со связанными продольными рычагами

В последние годы данной конструкции уделялось особое внимание. Особенность — уникальная конструкция направляющего узла, функцию которого берет на себя несколько продольных рычагов

Последние с одной из сторон закреплены к ступицам колеса, а с другой — к кузовной части автомобиля. Необычную конструкцию имеет и сама балка, имеющая в сечении U-образный вариант исполнения.

Описанная выше особенность —  гарантия жесткости подвески и ее устойчивости на изгиб почти при полном отсутствии кручения. Некоторые специалисты считают эту особенность недоработкой, но на практике так и было задумано. Благодаря этим особенностям, колеса могут двигаться в любом направлении. При этом они никоим образом не зависят друг от друга.

Основные элементы таких конструкций — шарниры (металлические и резиновые), поперечный торсион, витая пружина, ступица колеса, амортизатор и продольный рычаг.

Виды торсионных подвесок

Торсионы используют на подвесках, где колеса вращаются независимо друг от друга. Существует 2 вида крепления: поперечные и продольные.

Принцип работы торсионной подвески в авто

Передняя независимая торсионная подвеска на поперечных рычагах

Если подвеска установлена спереди с задействованием поперечных рычагов, то в основу входят следующие элементы:

  • стержень, который расположен строго продольно;
  • верхний и нижний рычаг;
  • рессора как демпфирующее устройство;
  • дополнительно стабилизующий поперечную устойчивость элемент.

Достоинство расположенной на поперечных рычагах торсионной подвески – это компактность.

Задняя независимая подвеска с поперечным расположением торсионов

Если подвеска расположена поперечно сзади, то это существенно увеличивает багажное отделение. Компактность конструкции, безусловно, является преимуществом, но в целом такая конструкция отрицательно влияет на управляемость машиной. Задние колеса заносит на поворотах. Поэтому ныне торсионные поперечные подвески уже не так актуальны, как раньше.

Полузависимая задняя торсионная балка

Торсионная подвеска полузависимого типа оснащена упругим стержнем с V-сечением. Балка жестко прикреплена хомутами и не позволяет колесам, расположенным по одной оси, перемещаться относительно друг друга.

Полузависимое крепление делает конструкцию более надежной, а ход автомобиля устойчивым. Такой вариант системы подрессоривания применяют на производстве современных бюджетных машин.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым – состоящим из нескольких слоев, совместно работающих на кручение.


Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.


Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

История появления торсионной подвески

Первые упоминания о появлении торсионной подвески датируются еще в 1930-ых годах прошлого века. Тогда её устанавливали на французские автомобили компании Citroen. Начиная с 1940-ых годов, механизм перекочевал на гоночные автомобили компании Porsche. В дальнейшем конструкцию стали применять на машинах ЗиЛ, Chrysler и Рено 16.

Тогда основной плюс был в плавности хода, простоте конструкции, и конечно же недорогих деталях в случае ремонта или производства. Прогресс не заставил себя ждать и со временем, из-за плохой управляемости, весь механизм отошел на задний план, уступив место многорычажной или подвеске МакФерсон. Все же у компании Крайслер эта подвеска прожила дольше всех, за счет несложной конструкции, её устанавливали на автомобили с 1957 года по 1989 год включительно. Самое же слово торсион переводится как скручивание, соответственно это и является основой работы детали.

Что такое торсион в автомобиле

Торсион это металлический стержень круглого, квадратного или составного сечения, один конец которого жестко закреплен на кузове, а второй крепится к рычагу подвески. Таким образом, при наезде на препятствие происходит его скручивание вокруг своей оси. Самым распространенным примером торсиона на машине является любой стабилизатор поперечной устойчивости.

Диаметр упругого элемента точно рассчитывается под заданные характеристики автомобиля, а по типу расположения торсион может быть продольным или поперечным. Важную роль в работе оказывает состав стали, из которой он сделан. Металл должен быть в меру податливым и упругим, но при этом выдерживать сотни тысяч скручиваний. Для защиты от коррозии поверхность покрывают специальной эластичной краской или полимером.

Примером использования торсионной полунезависимой подвески в легковом автомобиле являются некоторые модели от Пежо, Рено, Ситроен, пикапы и внедорожники Тойота, Исудзу, Мазда.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Устройство и принцип работы торсионной подвески автомобиля

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Зачем нужна?

Торсионная подвеска – это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель “Фольксваген” на свою модель “Битл” установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях “Татра”.

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием “KDF-Wagen”. Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались “Рено” и “Ситроен”. Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой – на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент — , выполняющий функцию гашения колебаний.
  • , компенсирующий крены кузова при движении.

Toyota Hilux

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Популярные марки:

Acura RSX , Citroen C5 , Skoda Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Это интересно: Что такое трос буксирный?

Начало применения на автомобилях и продолжение в настоящее время

Принципиальных отличий в поведении правильно рассчитанных торсионных или пружинных подвесок нет. Тема торсиона в применении к обеспечению плавности хода известна давно, они широко применялись ещё в первой половине прошлого века в армейской бронетехнике и используется до сих пор. Там были важны компоновочные соображения, когда большое количество опорных катков гусеничных машин приходилось снабжать индивидуальными подвесками. Размещать классические рессоры и пружины было просто негде, а поперечные стержни удачно ложились в нижней части корпуса танка или бронеавтомобиля, не занимая ограниченного внутреннего пространства боевой машины. А значит и не накладывая бремя дополнительных затрат массы на бронирование занимаемого подвеской места.

Примерно тогда же французские автомобилестроители из компании Ситроен применили торсионы и на своих машинах. Оценили положительный опыт и в других фирмах, подвески со скручивающимися стержнями прочно заняли своё место в шасси автомобилей. Использование их на многих моделях уже почти сотню лет говорит об отсутствии принципиальных недостатков и наличии достоинств.

Полунезависимая подвеска

Данная разновидность занимает особое место среди подвесок, в которых упругим элементом является торсион. Она является промежуточным звеном между независимыми и зависимыми подвесками, поэтому и получила название полунезависимой. Широкое применение она нашла среди многих автомобилей от «А» до «С» — класса. Ее устройство выглядит следующим образом. Продольные рычаги, расположенные по одному с каждой стороны, соединены между собой торсионной балкой. Одним концом каждый из них крепится к кузову авто, а другим к ступице колеса.

Принцип ее работы основан на форме упругого элемента. Балка имеет U-образное сечение, благодаря чему хорошо сопротивляется изгибу, но легко скручивается. Поэтому колеса получают возможность двигаться в вертикальной плоскости не завися друг от друга. Схема торсионной балки представлена на фото.

Ремонт торсионной подвески

Обычно торсионная подвеска в эксплуатации неприхотлива. Уход за ней не сложен и главным образом заключается в визуальном осмотре. Однако при появлении посторонних звуков или необычной реакции на нагрузку следует немедленно обратиться к специалисту. Наиболее распространенные причины выхода из строя:

  • Поломка подшипника. Самостоятельно устранить ее могут лишь опытные автовладельцы и то при наличии необходимого инструмента. Использующиеся игольчатые подшипники очень хрупки. Производители рекомендуют делать плановые замены примерно через каждые 60 000 км.
  • Подвеска дает излишнюю вибрацию. Чаще всего это происходит из-за ослабления резьбовых соединений. Исправить проблему можно самостоятельно с помощью соответствующего ключа.
  • Неполадки в работе торсионных подвесок последнего поколения. Тонкая настройки и сложность механизма не оставляют шансов отремонтировать устройство самостоятельно. Обращаться придется в специализированную мастерскую. Стоит это немало в большинстве случаев.

Окончательный выбор автомобиля и его комплектации остается естественно за покупателем, но информация выше наверняка даст ответы на многие вопросы, касающиеся ходовой части автомобиля и поможет верно сориентироваться при выборе машины.

Недостатки торсионов

  • Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
  • Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
  • Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.

Ключевой недостаток – возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Преимущества и недостатки

Неоспоримым преимуществом, которым обладает торсионная подвеска, является компактность системы. Из-за того, что она обладает небольшими габаритами, производители легковых автомобилей могут сделать более объемный багажник или увеличить салон. Машины с просторным салоном покупают гораздо чаще.

Вторым плюсом считается то, что можно самостоятельно регулировать жесткость или мягкость торсиона. Этот параметр напрямую зависит от длины торсиона. Сделать мягче или жестче каждый водитель может самостоятельно.

Третьим преимуществом является то, что на машинах, на которых установлена такая подвеска, можно самостоятельно регулировать клиренс. Благодаря этому можно самостоятельно сделать автомобиль более послушным на дороге и легче в управлении.

Есть еще и четвертый плюс – это простота конструкции и недорогое обслуживание. Это неоспоримое преимущество именно перед пружинной подвеской. Помимо этого, торсионная подвеска имеет небольшой вес, поэтому расход топлива автомобиля снижается.

Несмотря на большое количество плюсов, эта система имеет и недостатки. Из-за того, что система имеет определенный принцип работы, на кузов отдаются дополнительные вибрации, которые ощущаются на заднем сиденье. Поэтому на машине с этой системой невозможно добиться полной шумоизоляции. Исходя из этого, можно получить, что первый и главный минус – это вибрация во время движения.

Второй минус – принцип работы торсиона подвергает его к саморазрушению, в результате чего данную деталь придется заменить.

Последним минусом считается то, что торсионы могут быть дороже в обслуживании. Все зависит напрямую от конструкции машины. Дело в том, что некоторые производители устанавливают торсион там, где его невозможно достать без демонтажа других устройств. Но есть и такие системы, где заменить все можно без труда.

Работа подвески автомобиля

Разобрав принцип работы подвески автомобиля, рассмотрим ее элементы отдельно и подробнее.

Гасящим элементом в подвеске автомобиля является амортизатор. Это — трубка, в которой находится жидкость, поршень ( см. работа поршня ) , входящий в трубку и пружина, расположенная на поршне. Чтобы нагляднее понять принцип работы амортизатора, вспомните обыкновенный велосипедный насос. Если перекрыть подачу воздуха ему и попытаться его прокачать – вы ощутите сопротивление воздуха, и ручка насоса после надавливания будет возвращаться обратно. Примерно то же происходит с амортизатором. При резком ударе (наезде на неровность) пружина сжимается, смягчая резкую нагрузку, делая ее более плавной, а жидкость в трубке, перетекая из одной полости в полость с поршнем эту нагрузку (колебание) полностью гасит. Для примера: каждый хоть раз видел, как хозяин любой машины пытался резко надавить на один из краев кузова и тут же отпускал его. Это элементарная проверка работы амортизатора. Если автомобиль после этой процедуры качнется 1-2 раза – амортизатор исправен, если больше – надо искать неисправность, так как амортизатор не гасит колебания пружины.

Направляющим элементом служит рычажно-шарнирные соединения. То есть это — несколько рычагов, имеющих как жесткое, так и шарнирное соединение, которые своей работой «заставляют» перемещаться колесо при колебаниях в нужном направлении, о чем мы упомянули ранее. Для примера можно взять ладонь человека. Пальцы – это и есть рычаги, а места сгибов – это шарниры. И если пальцы можно сжать в кулак, то выгнуть их фаланги наоборот или в сторону уже нельзя. Вот примерно по такому принципу и работает направляющий элемент.

Ну и наконец, упругий элемент. В зависимости от вида транспортного средства эти элементы имеют индивидуальные конструкции, основные виды которых представлены на рисунке ниже.


Так, у большегрузных машин, где нагрузка на оси довольно велика, применяют рессоры. Это вогнутые железные пластины, которые центром крепятся к креплению колеса, а краями – к раме автомобиля. За счет своей упругости они при прогибании все равно возвращаются в исходное положение, ослабляя резкую нагрузку на колесо. Количество и толщина пластин зависит от максимально возможной массы автомобиля с перевозимым грузом.

Про пружины мы уже говорили, когда рассматривали амортизатор. Разница в том, что у тяжелых машин пружины более мощные, и они крепятся рядом с амортизатором.

Ну и еще один тип упругого элемента – это пневмобаллон. Это — полость, накачанная воздухом, давление которого регулируется компрессором. Его работа основана на принципе любого мяча, который можно накачать до предела, а можно приспустить, чтобы он был мягче. Такой вариант применяется для большегрузных автомобилей, перевозящих различные грузы. Например, сегодня он везет крупногабаритный груз весом в 1 тонну, а завтра уже другой, массой в 10 тонн. Соответственно, и нагрузка на упругие элементы будет различаться в 10 раз. Вот чтобы не было таких перепадов, и применяют пневмобаллоны с регулированием давления воздуха.

Это только типичные варианты подвески, с которыми мы ознакомились. Современные конструкторы и инженеры придумывают еще более совершенные варианты, которые мы опустим. Поэтому переходим к заключительному элементу ходовой части, которое уже не раз упоминалось – это колеса.

Виды

Торсионные подвески бывают нескольких видов:

1. Торсион с двойными поперечными рычагами. Здесь особенность в том, что торсион находится параллельно кузову авто. Данная особенность позволяет с точностью отрегулировать подвеску. К конструктивным особенностям такой подвески стоит отнести наличие особого крепежа:

  • с одной стороны — к поперечному рычагу (находится в нижней части авто) или к рычагу, расположенному в противоположной стороне;
  • с другой стороны — к кузову транспортного средства.

Такой вид торсиона наиболее востребован на автомобилях, имеющих повышенный уровень проходимости. Как показывает практика, больше всего торсионов с продольными рычагами устанавливается на авто японских и американских производителей.

2. Торсион с продольными рычагами. Главное отличие  такой конструкции — объединение торсионов с продольным типом рычагов. Как следствие, они располагаются уж не параллельно, а перпендикулярно кузовной части. Такой вид подвесок получил наибольшую популярность в легковых авто.

3. Торсион со связанными продольными рычагами

В последние годы данной конструкции уделялось особое внимание. Особенность — уникальная конструкция направляющего узла, функцию которого берет на себя несколько продольных рычагов

Последние с одной из сторон закреплены к ступицам колеса, а с другой — к кузовной части автомобиля. Необычную конструкцию имеет и сама балка, имеющая в сечении U-образный вариант исполнения.

Описанная выше особенность —  гарантия жесткости подвески и ее устойчивости на изгиб почти при полном отсутствии кручения. Некоторые специалисты считают эту особенность недоработкой, но на практике так и было задумано. Благодаря этим особенностям, колеса могут двигаться в любом направлении. При этом они никоим образом не зависят друг от друга.

Основные элементы таких конструкций — шарниры (металлические и резиновые), поперечный торсион, витая пружина, ступица колеса, амортизатор и продольный рычаг.

Виды торсионных подвесок

Торсионы используют на подвесках, где колеса вращаются независимо друг от друга. Существует 2 вида крепления: поперечные и продольные.

Принцип работы торсионной подвески в авто

Передняя независимая торсионная подвеска на поперечных рычагах

Если подвеска установлена спереди с задействованием поперечных рычагов, то в основу входят следующие элементы:

  • стержень, который расположен строго продольно;
  • верхний и нижний рычаг;
  • рессора как демпфирующее устройство;
  • дополнительно стабилизующий поперечную устойчивость элемент.

Достоинство расположенной на поперечных рычагах торсионной подвески – это компактность.

Задняя независимая подвеска с поперечным расположением торсионов

Если подвеска расположена поперечно сзади, то это существенно увеличивает багажное отделение. Компактность конструкции, безусловно, является преимуществом, но в целом такая конструкция отрицательно влияет на управляемость машиной. Задние колеса заносит на поворотах. Поэтому ныне торсионные поперечные подвески уже не так актуальны, как раньше.

Полузависимая задняя торсионная балка

Торсионная подвеска полузависимого типа оснащена упругим стержнем с V-сечением. Балка жестко прикреплена хомутами и не позволяет колесам, расположенным по одной оси, перемещаться относительно друг друга.

Полузависимое крепление делает конструкцию более надежной, а ход автомобиля устойчивым. Такой вариант системы подрессоривания применяют на производстве современных бюджетных машин.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым – состоящим из нескольких слоев, совместно работающих на кручение.


Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.


Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

История появления торсионной подвески

Первые упоминания о появлении торсионной подвески датируются еще в 1930-ых годах прошлого века. Тогда её устанавливали на французские автомобили компании Citroen. Начиная с 1940-ых годов, механизм перекочевал на гоночные автомобили компании Porsche. В дальнейшем конструкцию стали применять на машинах ЗиЛ, Chrysler и Рено 16.

Тогда основной плюс был в плавности хода, простоте конструкции, и конечно же недорогих деталях в случае ремонта или производства. Прогресс не заставил себя ждать и со временем, из-за плохой управляемости, весь механизм отошел на задний план, уступив место многорычажной или подвеске МакФерсон. Все же у компании Крайслер эта подвеска прожила дольше всех, за счет несложной конструкции, её устанавливали на автомобили с 1957 года по 1989 год включительно. Самое же слово торсион переводится как скручивание, соответственно это и является основой работы детали.

Что такое торсион в автомобиле

Торсион это металлический стержень круглого, квадратного или составного сечения, один конец которого жестко закреплен на кузове, а второй крепится к рычагу подвески. Таким образом, при наезде на препятствие происходит его скручивание вокруг своей оси. Самым распространенным примером торсиона на машине является любой стабилизатор поперечной устойчивости.

Диаметр упругого элемента точно рассчитывается под заданные характеристики автомобиля, а по типу расположения торсион может быть продольным или поперечным. Важную роль в работе оказывает состав стали, из которой он сделан. Металл должен быть в меру податливым и упругим, но при этом выдерживать сотни тысяч скручиваний. Для защиты от коррозии поверхность покрывают специальной эластичной краской или полимером.

Примером использования торсионной полунезависимой подвески в легковом автомобиле являются некоторые модели от Пежо, Рено, Ситроен, пикапы и внедорожники Тойота, Исудзу, Мазда.
