Предохранители

F1 (5А)

• Фонари освещения номерного знака
• Контрольная лампа включения габаритного освещения
• Лампа освещения багажника
• Лампы освещения приборов
• Лампы габаритного света левого борта

F2 (7.5А)

Левая фара (ближний свет)

F3 (10А)

Левая фара (дальний свет)

F4 (10А)

Правая противотуманная фара

F5 (30А)

Электродвигатели стеклоподъемников дверей

F6 (15А)

Штепсельная розетка для переносной лампы

F7 (20А)

Электродвигатель вентилятора системы охлаждения двигателя / Звуковой сигнал

F8 (20А)

Элемент обогрева заднего стекла и реле включения обогрева контакты)

F9 (20А)

• Клапан рециркуляции
• Электродвигатель омывателя стекол
• Электродвигатель очистителя заднего стекла
• Электродвигатель очистителя ветрового стекла
• Электродвигатель очистителя фар

F10 (20А)

Резервный

F11 (5А)

Лампы габаритного света правого борта

F12 (7.5А)

Правая фара (ближний свет)

F13 (10А)

• Правая фара (дальний свет)
• Контрольная лампа включения дальнего света фар

F14 (10А)

Левая противотуманная фара

F15 (20А)

• Электрообогрев сидений
• Блокировка замка багажника

F16 (10А)

• Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
• Контрольная лампа аварийной сигнализации

F17 (7.5А)

• Задние фонари (лампы стоп-сигнала)
• Плафон внутреннего освещения кузова
• Лампа индивидуальной подсветки
• Лампа подсветки выключателя зажигания
• Часы (маршрутный компьютер)

F18 (25А)

• Лампа освещения вещевого ящика
• Контроллер отопителя
• Прикуриватель

F19 (10А)

• Блокировка замков дверей
• Задние фонари (лампы света заднего хода)
• Реле контроля исправности ламп стоп-сигнала и габаритного света
• Указатели поворотов с контрольными лампами
• Обмотка возбуждения генератора
• Блок индикации бортовой системы контроля
• Комбинация приборов
• Часы (маршрутный компьютер)

F20 (7.5А)

Лампы задних противотуманных фонарей

F21

Запасной

F22

Запасной

F23

Запасной

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

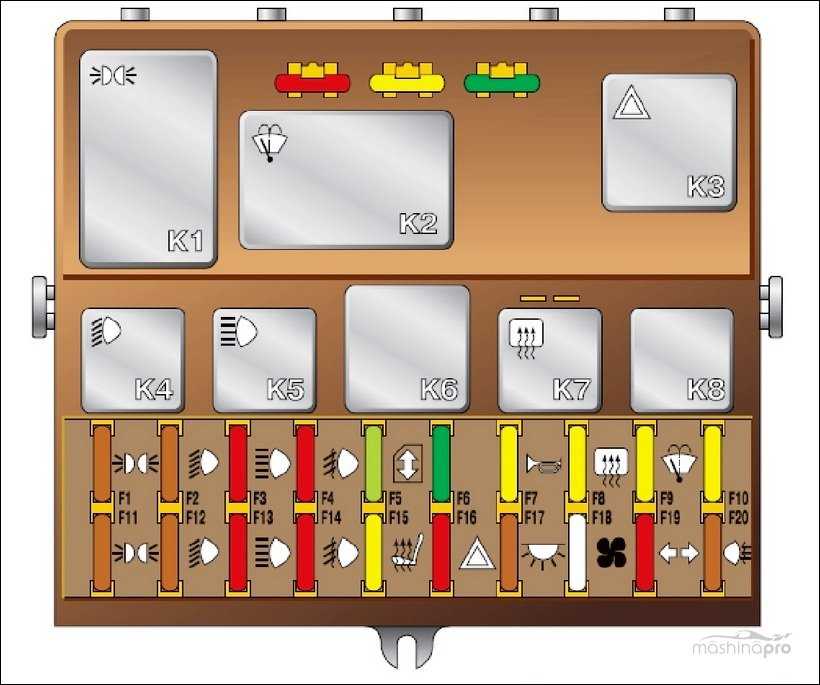

Схема монтажного блока.

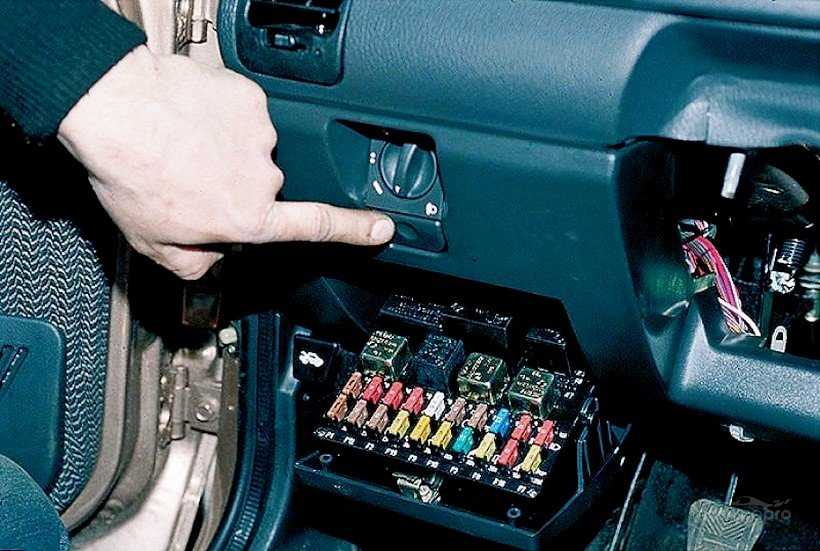

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

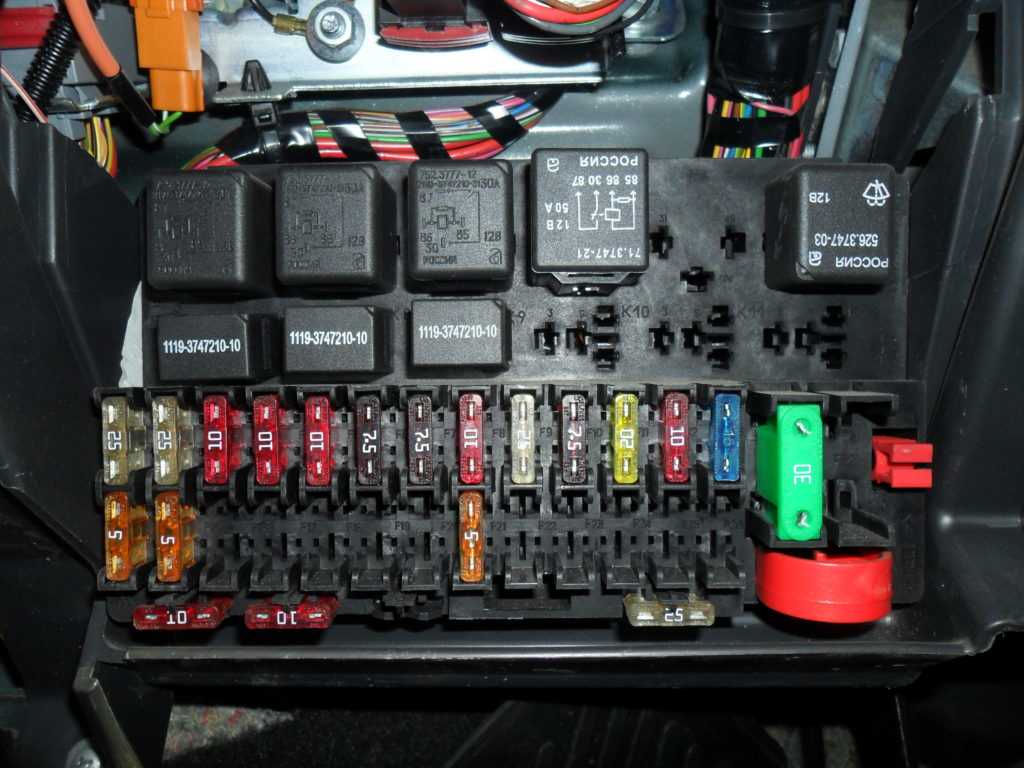

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

• К1 — реле включения передней оптики;
• К2 — реле стеклоочистителей;
• К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
• К4 — реле ламп ближнего света;
• К5 — реле ламп дальнего света;
• К6 — резервное реле;
• К7 — реле включения нити подогрева заднего стекла.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

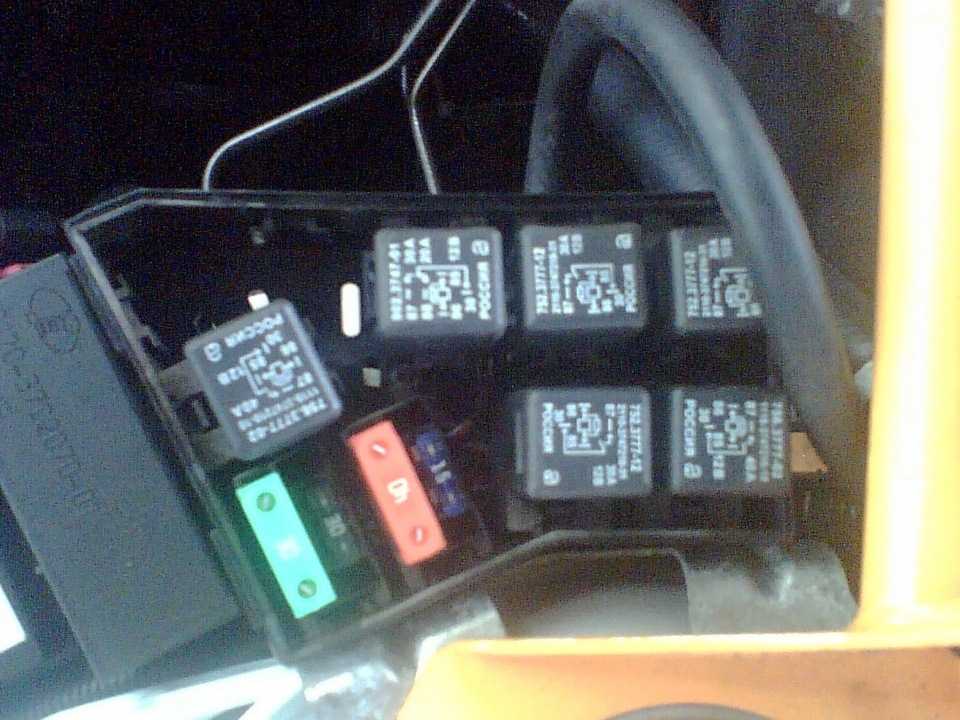

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

1. Предохранитель модуля зажигания и электронного блока управления двигателем.
2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
4. Реле электродвигателя вентилятора.
5. Реле включения электродвигателя топливного насоса.
6. Реле системы зажигания.

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока.

The following two tabs change content below.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

1. Самый простой способ – это заменить старое реле на заведомо исправное.
2. Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

• F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
• F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
• F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
• F4 – обогрев заднего стекла (20 A);
• F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
• F6 – стеклоподъёмники (30 A);
• F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
• F8, F9 –противотуманка соответственно правая и левая (7,5 A);
• F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
• F12, F13 – соответственно правый и левый свет ближний (7,5 A);
• F14, F15 – свет дальний соответственно левый и правый (7,5 A);
• F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д., а также маршрутный компьютер (15 A);
• F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

1. Работу контроллера системы зажигания.
2. Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
3. Правильную подачу топлива в насос, реле и форсунки.
4. Работу вентилятора при охлаждении мотора.
5. Работу бензонасоса.
6. Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс. в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.
