Противоугонная система — иммобилайзер
Обозначения на схемах
Разбираться в схемах несложно, достаточно уяснить некоторые основные обозначения:
Детали электроцепи
На схемах детали электроцепи обозначаются прямоугольниками, треугольниками, кружочками и т.п. Для упрощения понимания они подписаны латинскими буквами. Например, G — обозначает «-» или «массу», Ef и F – указывает, что это предохранитель, буквой C обозначается разъем, S – соединительный разъем, а буквой D –диод.
Проводка в автомобиле разноцветная, что облегчает идентификацию проводов во время чтения схем. По аналогии с деталями электроцепи, цвет проводки также обозначается латинскими буквами. Используются следующие цвета: оранжевый – «Or», синий – «Lb», желтый – «Y», зеленый – «G», розовый – «P», серый – «Gr», белый – «W», коричневый – «Br», светло-зеленый – «Lg», голубой – «Sb», фиолетовый – «V», красный – «R», черный – «B».
Не пугайтесь, если увидите провода, обозначенные на схемах двумя заглавными буквами. Например, YR. В данном случае, первая буква указывает, что цвет провода — желтый, а вторая, что на нем имеется зеленая полоса.
Для удобства подключения новых устройств и замены вышедших из строя, вся электросистема состоит из узлов, которые подключены друг к другу специальными разъемами — колодками. Каждая колодка имеет контакты – пины, в которые как в розетку подключаются нужные провода. Так как колодки имеют много контактов, они пронумерованы. Нумерация начинается слева направо и сверху вниз.
В зависимости от места расположения колодки (внутри автомобиля или в моторном отсеке), она имеет номер трехзначный номер. Если на схемах колодка обозначена номером начинающимся со 100, то искать ее следует в моторном отсеке, а если с 200, то в салоне.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Схемы электрооборудования Дэу Ланос
Электросхема генераторной установки и системы пуска двигателя Дэу Ланос:
- 1 — аккумуляторная батарея Дэу Ланос;
- 2 — плавкая вставка IGN-2 (30 A);
- 3 — плавкая вставка IGN-1 (30 A);
- 4, 5 — предохранители (15 А);
- 6 — выключатель (замок) зажигания;
- 7 — соединительная колодка;
- 8 — комбинация приборов;
- 9 — генератор;
- 10 — стартер;
- 11 — выключатель Дэу Ланос.
Электросхемы системы управления двигателем Daewoo Lanos:
- 1 — плавкая вставка (30 А);
- 2 — плавкая вставка (80 А);
- 3 — реле дополнительного вентилятора системы охлаждения двигателя;
- 4 — реле основного вентилятора системы охлаждения двигателя;
- 5 — резистор;
- 6 — электронный блок управления двигателем Daewoo Lanos;
- 7 — электровентилятор системы охлаждения двигателя.
Электросхема соединения приборов освещения Дэу Ланос:
- 1, 2, 3 — плавкие вставки (80 А);
- 4, 15 — плавкая вставка (20 А);
- 5, 9, 13, 14 — предохранители (10 А);
- 6 — плавкая вставка (25 А); 7 — реле;
- 8 — реле фар машины;
- 10 — переключатель наружного освещения;
- 11 — переключатель указателей поворота;
- 12 — переключатель корректора фар;
- 16 — корректор левой фары;
- 17 — левая фара автомобиля;
- 18 — корректор правой фары;
- 19 — фара правая автомобиля Дэу Ланос.
Габаритный фонарь (правосторонний), лампа подсветки номера, задний фонарь капота багажника (Хэтчбек):
Лампы сигнала поворота и аварийной сигнализации автомобиля Дэу Ланос:
Лампа стоп-сигнала (Хэтчбек):
Лампа багажника, салона и сигнальный свет открытой двери Daewoo Lanos (хэтчбек):
Фонарь заднего хода и лампочка бардачка машины (Хэтчбек):
Электросхема звукового сигнала:
Электросхема работы часов Daewoo Lanos:
Схема переключателя стеклоочистителя машины:
Схема стеклоподъёмников Дэу Ланос (передние двери):
Электрическая схема тахометра и указателя температуры двигателя и уровня бензина на Ланосе:
Схема работы спидометра на втомобиле:
Электросхема сигнальных лампочек (стояночный тормоз, масло, генератор):
Сигнальные лампочки (подушки безопасности, ABS) и индикаторные (индикатор мощности, сервисная лампочка):
Схема индикаторных ламп Daewoo Lanos (сигнал поворота, дальний свет, ремень безопасности) и свет на панели приборов:
Электрическая схема реле АБС Дэу Ланос, привода гидравлического модуля и цепь датчика скорости автомобиля:
Электронный блок подушки безопасности и её цепь сигнальной лампы:
Схема электропроводки Нива Шевроле: особенности совместного производства
Современный автомобиль в первую очередь отличается от предшественников наличием новых функций комфорта и управления. Не стал исключением и автомобиль Chevrolet Niva, который по оснащению заметно превосходил ВАЗ 2121. А для этого инженерам пришлось изрядно модернизировать электрическое хозяйство автомобиля.
Появление таких радикальных перемен на рынке российского автопрома было обусловлено мировыми тенденциями автомобильной моды:
- Автопроизводители, выпускавшие модели одного сегмента, стремились предложить потенциальным покупателям больше дополнительных функций, чем конкуренты;
- Для удешевления моделей постоянно применялась унификация узлов и деталей с ранее выпускавшимися автомобилями;
- Даже при разработке принципиально новой платформы, мировые автопроизводители стремились максимально использовать детали и узлы от конвейерных моделей.
Справочно: схема электропроводки Шевроле Ланос была взята с ранее выпускавшейся модели Daewoo. Аналогично после модернизации и доработки схема проводки Шевроле Круз успешно применяется и на моделях с кузовом «Универсал».
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Меняем прокладку ГБЦ на Ланосе
Сначала нам нужно снять с аккумулятора минусовую клемму. Рекомендуем делать это при каждом ремонте автомобиля, чтобы вы не чинили. Следующий шаг — слитие антифриза. Следующий шаг — снятия ремня ГРМ, но в данной инструкции мы делать этого не будем. Получилось избежать снятия ремню, сняли только шкив распределительного вала. Далее выкручиваем выпускной коллектор. Также рекомендуем снять вентилятор слева, дабы он не мешал при дальнейших действиях.
Открученный выпускной коллектор
Теперь перед нами стоит задача отсоединить все то, что подсоединено к нашему впускному коллектору и самой головке цилиндров. Сюда относятся шланги охлаждения, соединители с топливным форсунками, шланг подачи топлива… Вроде все перечислили, но вы все равно проверьте все ли отсоединили.
Отсоединяем все от впускного коллектора
Теперь откручиваем болты крепления головки блока цилиндров. Снимать крышку клапанов не обязательно. Рокера советуем снимать и складывать в том порядке, в котором они установлены на автомобиле, иначе запутаетесь. Как уже говорилось выше, на шевроле ланос замена прокладки гбц своими руками — сложное задание, и таких нюансов, на самом деле, много. Так что внимательно запоминайте где какой болтик и как все было. А еще лучше фотографируйте процесс.
Рокера расположены в том порядке, что и снимались
После этого откроется возможность снять головку и впускной коллектор. И вот, теперь мы видим ту саму потекшую прокладку головки блока цилиндров, которую нужно заменить.
Старая, протекающая прокладка
Кстати, головка держится еще на двух болтах. Ниже на фотографии ниже его будет видно.
Два скрытых болта
Прежде чем наносить герметик и устанавливать новую прокладку, в обязательном порядке очистите блок цилиндра от масла и антифриза.
Положили новую прокладку
Обязательно смажьте крышку головки блока цилиндров качественным герметиком, дабы новые течи подольше не появлялись.
Смазываем крышку герметиком
Собирать нужно точно в обратном порядке. Советуем во время этих процедур поменять ремень ГРМ (если давно не меняли).
24 схемы электрооборудования Chevrolet Aveo
- Схема подключения вентилятора системы кондиционирования.
- Схема подключения системы охлаждения.
- Схема подключения аудиосистемы.
- Схема подключения стеклоочистителя и омывателя лобового стекла.
- Схема системы АБС.
- Схема Сигнальных ламп АБС и стояночного тормоза.
- Схема центрального замка Авео.
- Схема электро-стеклоподъемников.
Схема прикуривателя, звукового сигнала, розетки зеркала заднего вида с электроприводом.
Схема иммобилайзера и противоугонной системы.
- Схема системы предотвращения разрядки аккумулятора.
- Схема системы пуска и зарядки АКБ.
- Схема подключения габаритных огней и подсветки номера.
- Схема указателей поворотов и аварийной сигнализации.
- Схема системы управления холостым ходом.
- Схема удаления паров топлива.
Схемы индикации и подсветки приборов.
Система впрыска и индексации неисправностей.
Стоп-сигналы, фонари заднего хода и освещение салона, багажника и сигнализации незакрытых дверей.
Схема размещения жгутов электропроводки.
Моторный отсек, двери, салона автомобиля.
Жгуты на двигателе в моторном отсеке.
Как? Вы не читали другие статьи о ремонте Chevrolet Aveo? А зря…
Будем благодарны, если нажмете на социальные кнопочки!
eriks100 сказал(-а): 14.12.2010 16:29
General Motors 1990-1994. Chevrolet Lumina, Oldsmobile Silhouette, Pontiac Trans Sport. Руководство по ремонту и эксплуатации.
Книга описывающая ремонт и эксплуатацию американских «мыльниц» — минивэнов Chevrolet Lumina, Oldsmobile Silhouette, Pontiac Trans Sport. Данные автомобили по сути отличались только эмблемами. Общий стиль – огромное лобовое стекло, установленное под малым углом к горизонтали, совершенная аэродинамика, очень низкий коэффициент лобового сопротивления, пластиковые панели кузова закреплённые на стальной раме. В Америке спросом не пользовались, из-за непривычного внешнего вида и маломощных по американским меркам моторов. В Европе наоборот, оценили экономичность модели и оригинальный дизайн, поэтому машины, экспортируемые в Европу до 1996 года выпускались по первоначальному проекту, а машины для рынка США были переделаны в нечто более привычное с 1994 года – наклон стекла стал меньше, а двигатель мощнее. С 1989 по 1996 год выпускались на заводе в Территауне, штат Нью-Йорк, ныне демонтированном.
eriks100 сказал(-а): 05.04.2011 09:00
Схемы электрооборудования Дэу Ланос
Электросхема генераторной установки и системы пуска двигателя Дэу Ланос:
- 1 — аккумуляторная батарея Дэу Ланос;
- 2 — плавкая вставка IGN-2 (30 A);
- 3 — плавкая вставка IGN-1 (30 A);
- 4, 5 — предохранители (15 А);
- 6 — выключатель (замок) зажигания;
- 7 — соединительная колодка;
- 8 — комбинация приборов;
- 9 — генератор;
- 10 — стартер;
- 11 — выключатель Дэу Ланос.
Электросхемы системы управления двигателем Daewoo Lanos:
- 1 — плавкая вставка (30 А);
- 2 — плавкая вставка (80 А);
- 3 — реле дополнительного вентилятора системы охлаждения двигателя;
- 4 — реле основного вентилятора системы охлаждения двигателя;
- 5 — резистор;
- 6 — электронный блок управления двигателем Daewoo Lanos;
- 7 — электровентилятор системы охлаждения двигателя.
Электросхема соединения приборов освещения Дэу Ланос:
- 1, 2, 3 — плавкие вставки (80 А);
- 4, 15 — плавкая вставка (20 А);
- 5, 9, 13, 14 — предохранители (10 А);
- 6 – плавкая вставка (25 А); 7 — реле;
- 8 — реле фар машины;
- 10 — переключатель наружного освещения;
- 11 — переключатель указателей поворота;
- 12 — переключатель корректора фар;
- 16 — корректор левой фары;
- 17 — левая фара автомобиля;
- 18 — корректор правой фары;
- 19 — фара правая автомобиля Дэу Ланос.
Габаритный фонарь (правосторонний), лампа подсветки номера, задний фонарь капота багажника (Хэтчбек):
Лампы сигнала поворота и аварийной сигнализации автомобиля Дэу Ланос:
Лампа стоп-сигнала (Хэтчбек):
Лампа багажника, салона и сигнальный свет открытой двери Daewoo Lanos (хэтчбек):
Фонарь заднего хода и лампочка бардачка машины (Хэтчбек):
Электросхема звукового сигнала:
Электросхема работы часов Daewoo Lanos:
Схема переключателя стеклоочистителя машины:
Схема стеклоподъёмников Дэу Ланос (передние двери):
Электрическая схема тахометра и указателя температуры двигателя и уровня бензина на Ланосе:
Схема работы спидометра на втомобиле:
Электросхема сигнальных лампочек (стояночный тормоз, масло, генератор):
Сигнальные лампочки (подушки безопасности, ABS) и индикаторные (индикатор мощности, сервисная лампочка):
Схема индикаторных ламп Daewoo Lanos (сигнал поворота, дальний свет, ремень безопасности) и свет на панели приборов:
Электрическая схема реле АБС Дэу Ланос, привода гидравлического модуля и цепь датчика скорости автомобиля:
Электронный блок подушки безопасности и её цепь сигнальной лампы:
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Электрические схемы DAEWOO Lanos.
В архиве предложенном здесь, схемы электропроводки автомобиля DAEWOO Lanos, бензиновых с 1994 года выпуска и дизельных.
Схемы представлены в таком виде как на рисунке для сравнения качества. Названия схем:
- Зарядки и система пуска.
- Электронное управление системой впрыска топлива(блок электронного контроля — бэк.) — два qdm.
- Электросхемы для топливного насоса, инжектора, потенциометра (sohc, dohc).
- Датчики: температуры охлаждающей жидкости, положения дроссельной заслонки, воздуха во впускном коллекторе,давления в кондиционере, давления воздуха во впускном коллекторе; клапан холостого хода.
- Очистка бензобака. датчик скорости (для МКП)
Рециркуляция выхлопных газов, очистка бензобака, датчик скорости автомобиля, индукционная система для изменения длины впускного коллектора (для автоматической коробки передач).
Цепь вентилятора (без в.к.)
Коммутационная схема переключателя фар, цепь реле фар
Электронная управляющая система впрыском топлива (блок электронного контроля — бэк ) — itms-6f
Датчик скорости автомобиля (для МКП), очистка бензобака.

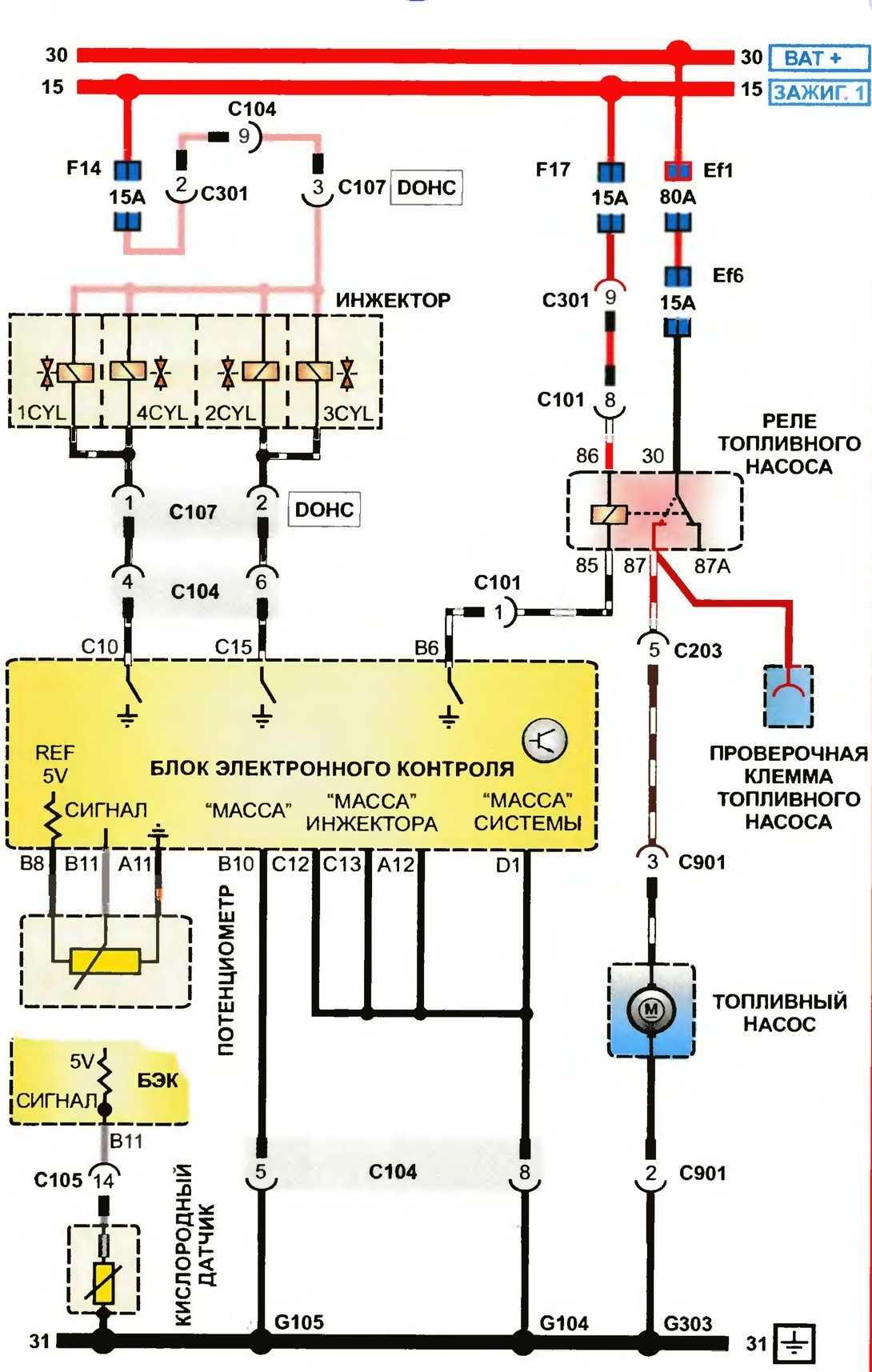

Топливный насос, инжектор, потенциометр (sohc, dohc)
Датчики: воздуха во впускном коллекторе, температуры охлаждающей жидкости, положения дроссельной заслонки, давления в кондиционере, давления воздуха во впускном коллекторе, детонационный датчик; клапан холостого хода.
Корректор фар
Противотуманные фары (хэтчбэк)
Переключатель фар реле подсветки
Габаритный фонарь (правосторонний).лампа подсветки номера, задний фонарь капота багажника, габаритный фонарь (хэтчбэк)
Лампы сигнала поворота, лампы аварийной сигнализации
Лампа стоп-сигнала (хэтчбэк)
Лампы багажника, салона и сигнальная лампа открытой двери (для хэтчбэк)
Лампа перчаточного ящика (хэтчбэк) и фонарь заднего хода.
Звуковой сигнал
Часы, сигнал
Стеклоочиститель (передний и задний). хэтчбэк (3 двери, 5 дверей).
Стеклоподъемник (2 двери)
Указатели: температуры и уровня топлива, тахометр.
Спидометр
Электросхема сигнальных ламп (стояночного тормоза, давления масла, неисправности генератора)
Цепь сигнальных ламп ( ABC , подушки безопасности), индикаторных ламп (индикатора мощности, сервисной лампочки,)
Цепь ламп индикации (сигнала поворота, ремня безопасности, дальнего света,), ламп подсветки комбинации приборов.
Реле ABC , цепь датчика скорости колес, привод гидравлического модулятора.
Электронный блок для подушки безопасности и цепь сигнальной лампы блока подушки безопасности
Иммобилайзер
Похожие авто электро схемы
- Схемы электропроводки ТагАЗ (0)
- NISSAN PRIMERA электрические схемы. (0)
- Электрические схемы Chery Amulet с 2006 года выпуска (0)
- Схемы Chery QQ6 — электропроводка (0)
- Электрические схемы Додж-Спринтер 3500wd 2003 г.в. (0)
Немного истории Дэу Ланос
Daewoo Lanos — автомашина с переднем приводом, самая продаваемая марка авто держит свои позиции уже который год. Полномасштабное производство началось с 1998 года, хотя представили машину на Женевском автосалоне ещё в 1997. Модель проектировалась и выпускалась для замены Daewoo Nexia. Дизайнер кузова — итальянец Джорджетто Джуджаро. Сборка ЗАЗ. Выпускалось два кузова: седан и хэтчбек. Дэу Ланос начали продавать под маркой Chevrolet после того, как Daewoo присоединилась к концерну General Motors 30 апреля 2002 г. Авто постоянно модернизировали и улучшали.
Двигатель покупателю был на выбор: 1,3 л (70 л.с.), 1,4 л (75 л.с.), 1,5 (86 л.с.), 1,6 л «16-клапанники» (106 л.с.). КПП шла механическая, пятиступенчатая в различных модификациях.
Видео про краш-тест Daewoo Lanos (EuroNCAP):
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проверка реле включения топливного насоса
Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании. Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.
Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23
• Проверьте предохранитель N 23.
• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.
• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.
• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.
• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).
• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.
• Если провод в порядке, замените топливный насос.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя ветрового окна |
| К4 | Реле контроля исправности ламп |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
Монтажный блок предохранителей 2114-3722010-60
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
| F1-F20 | Запасные предохранители |
Монтажный блок предохранителей 17.3722
| № реле/ предохранителя | Расшифровка |
| 1 (К6) | Реле включения очистителей фар |
| 2 (К1) | Реле времени омывателя заднего стекла |
| 3 (К2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 4 (К3) | Реле стеклоочистителя |
| 5 | Контактные перемычки на месте реле контроля исправности ламп |
| 6 (К10) | Реле включения обогрева заднего стекла |
| 7 | Запасной предохранитель |
| 8 (К5) | Реле включения дальнего света фар |
| 9 (К11) | Реле включения ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
| 12 (К8) | Реле включения звукового сигнала |
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| N предохранителя | Расшифровка |
| 1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A), F1 (10 A) | Очистители фар (в момент включения). |
