Nissan Micra K11 — обзор автомобиля
Nissan Micra K11 / Ниссан Микра K11
Второе поколение популярных городских автомобилей Nissan Micra, получившее индекс К11, дебютировало в 1992 году. Модель предлагалась покупателям в 3- или 5-дверном исполнении кузова хэтчбек. Nissan Micra K11 получил новый, более современный, обтекаемый дизайн кузова. Изменениям подвергнут и интерьер автомобиля. Панель приборов получила плавные формы. Существенно расширен список предлагаемых опций. Nissan Micra K11 стали оснащать гидроусилителем руля, кондиционером, БК, электроприводом стекол и зеркал, а также аудиосистемой. Несмотря на компактные габариты, «малолитражка» может «похвастаться» довольно просторным салоном. Объем багажного отделения Nissan Micra K11 составляет 205 л. При желании вместительность «багажника» можно увеличить, путем складывания сидений заднего ряда.
Для Nissan Micra K11 предложен широкий выбор силовых агрегатов. Модель оснащалась бензиновыми, 4-цилиндровыми моторами, объемом 1.0 л, 1.3 л и 1.4 л или более экономичным, дизельным, объемом 1.5 л. Nissan Micra K11 был довольно успешным автомобилем, и в 1993 году сумел завоевать титул «Европейский автомобиль года». В этом же году Micra K11 стал «Автомобилем года в Японии». В 2003 году модель была снята с производства.
С этим читают
Описание для К11
Общее расположение
Обозначение
| 1 | Боковой датчик удара (система SRS), сторона водителя |
| 2 | Боковой датчик удара (система SRS), сторона пассажира |
| 3 | Звуковой предупреждающий сигнал/ зуммер — комбинация приборов |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком |
| 6 | Блок управления сигналом системы центрального замка |
| 7 | Диагностический разъем (DLC), 14-контактный |
| 8 | Диагностический разъем, 16-контактный |
| 9 | Блок управления системы освещения в дневное время — если есть |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса правая нижняя защитная панель |
| 12 | Блок предохранителей /реле приборная панель |
| 13 | Блок предохранителей /реле, моторный отсек 1 |
| 14 | Блок предохранителей /реле, моторный отсек 2 бензин |
| 15 | Блок предохранителей /реле, моторный отсек 3 дизель |
| 16 | Реле задержки омывателя фар- если есть |
| 17 | Реле обогревателя заднего стекла, если есть задняя стойка |
| 18 | Реле электродвигателя вентилятора отопителя |
| 19 | Резистор электродвигателя вентилятора отопителя |
| 20 | Звуковой сигнал 1 |
| 21 | Звуковой сигнал 2 |
| 22 | Реле звукового сигнала |
| 23 | Реле вспомогательных цепей зажигания |
| 24 | Реле основных цепей зажигания |
| 25 | Электронный блок управления иммобилайзером |
| 26 | Реле прерыватель указателей поворота |
| 27 | Реле электродвигателя очистителя заднего стекла — задняя стойка |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Датчик скорости автомобиля, тип 1 — КПП |
| 31 | Датчик скорости автомобиля, тип2- комбинация приборов |
| 32 | Реле электродвигателя очистителя лобового стекла |
Предохранители в салоне
Находится в панели приборов.
Вариант 1
Схема
Описание
| F1 | (20 А) Электродвигатель вентилятора кондиционера отопителя |
| F2 | — |
| F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | (10А) Реле звукового сигнала |
| F5 | (15А) Реле противотуманных фар |
| F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
| F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска (PVN), фонари заднего хода |
| F9 | (15А) Очиститель омыватель заднего стекла |
| F10 | (15А) Аудиосистема |
| F11 | (7,5А) Выключатель аварийной сигнализации |
| F12 | (7,5А) Электронный блок управления ABS |
| F13 | (15А) Предохранитель прикуривателя |
| F14 | (10А) Стоп-сигналы, АБС |
| F15 | (10А) Выключатель аварийной сигнализации |
| F16 | (10А) Электронный блок управления КПП |
| F17 | (15А) Реле топливного насоса |
| F18 | (10А) Подогреватель сидений |
| F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
| F21 | — |
| F22 | (10А) Электронный блок управления SRS |
| F23 | (10А) Очиститель омывательи лобового стекла |
| F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — |
| F28 | — |
| F29 | (15А) Реле задержки омывателя фар |
Вариант 2
Фотография
Сверяйте схему со своим описание на обратной стороне крышки.
Обозначение
- 10А Стартер / сигнал
- 10А Освещение салона
- 10А Лампы стоп сингала
- 10А Противотуманные фары
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Задние фонари
- 10А Сиглалы поворотов
- 10А Приборная панель
- 10А Двигатель
- 15А Топливный насос
- 3А Топливный насос
- 10А Кондиционер
- 15А Вентилятор обогревателя
- 10А Аудио система
- 10А Стеклоочиститель задний
- 20А Стеклоочиститель передний
- 10А Прикуриватель
- 10A Противотуманные фары
Предохранители под капотом
Вариант 1
Фотография

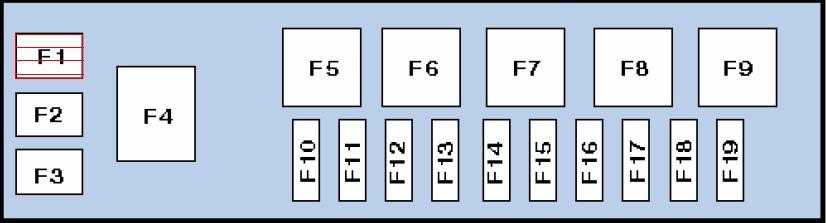

Схема
Расшифровка
| F1 | (30А) Блок управления свечами накаливания — дизель |
| F2 | — |
| F3 | (10А) Задние габариты |
| F4 | (15А) Правая фара |
| F5 | (15А) Левая фара |
| F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (15А) Запасной |
| F8 | — |
| F9 | (25А) Электродвигатель вентилятора системы охлаждения |
| F10 | (10А) Запасной |
| F11 | (15А) Кондиционер |
| F12 | (30А) Антиблокировочная система тормозов (ABS) |
| F13 | (30А) Замок зажигания |
| F14 | (25А) Управление двигателем |
| F15 | (65А) Распределение питания аккумуляторной батареи |
Вариант 2
Фотография
Схема
Назначение
Модификации Nissan Micra K11
Nissan Micra K11 1.0 AT
| Максимальная скорость, км/ч | — |
| Время разгона до 100 км/ч, сек | — |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 998 |
| Мощность, л.с. / оборотах | 58/6000 |
| Момент, Н·м / оборотах | 79/4000 |
| Расход комби, л на 100 км | 6.7 |
| Тип коробки передач | Автоматическая, 4 передачи |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.0 CVT
| Максимальная скорость, км/ч | — |
| Время разгона до 100 км/ч, сек | — |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 998 |
| Мощность, л.с. / оборотах | 58/6000 |
| Момент, Н·м / оборотах | 79/4000 |
| Расход комби, л на 100 км | 6.8 |
| Тип коробки передач | Вариатор |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.0 MT
| Максимальная скорость, км/ч | 150 |
| Время разгона до 100 км/ч, сек | 15.5 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 998 |
| Мощность, л.с. / оборотах | 58/6000 |
| Момент, Н·м / оборотах | 79/4000 |
| Расход комби, л на 100 км | 6.0 |
| Тип коробки передач | Механическая, 5 передач |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.3 AT
| Максимальная скорость, км/ч | — |
| Время разгона до 100 км/ч, сек | 14 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 1274 |
| Мощность, л.с. / оборотах | 79/6000 |
| Момент, Н·м / оборотах | 106/4000 |
| Расход комби, л на 100 км | 7.5 |
| Тип коробки передач | Автоматическая, 4 передачи |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.3 CVT
| Максимальная скорость, км/ч | — |
| Время разгона до 100 км/ч, сек | 14 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 1274 |
| Мощность, л.с. / оборотах | 79/6000 |
| Момент, Н·м / оборотах | 106/4000 |
| Расход комби, л на 100 км | 7.7 |
| Тип коробки передач | Вариатор |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.3 MT
| Максимальная скорость, км/ч | — |
| Время разгона до 100 км/ч, сек | 13 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 1274 |
| Мощность, л.с. / оборотах | 79/6000 |
| Момент, Н·м / оборотах | 106/4000 |
| Расход комби, л на 100 км | 7.0 |
| Тип коробки передач | Механическая, 5 передач |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.4 CVT
| Максимальная скорость, км/ч | 164 |
| Время разгона до 100 км/ч, сек | 12.5 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 1348 |
| Мощность, л.с. / оборотах | 82/6000 |
| Момент, Н·м / оборотах | 108/2800 |
| Расход комби, л на 100 км | 7.7 |
| Тип коробки передач | Вариатор |
| Привод | Передний |
| Показать все характеристики |
Nissan Micra K11 1.4 MT
| Максимальная скорость, км/ч | 170 |
| Время разгона до 100 км/ч, сек | 11.9 |
| Двигатель | Бензиновый |
| Рабочий объем, см3 | 1348 |
| Мощность, л.с. / оборотах | 82/6000 |
| Момент, Н·м / оборотах | 108/2800 |
| Расход комби, л на 100 км | 7.3 |
| Тип коробки передач | Механическая, 5 передач |
| Привод | Передний |
| Показать все характеристики |
