Особенности электрооборудования

Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:

1. Световая сигнализация и поворотные огни.
2. Система отопления, энергоснабжения, а также очистки лобового стекла.
3. Наружное освещение, включающее в себя ближний и дальний свет, , противотуманные фары, если таковые имеются.
4. Внутреннее освещение салона авто.
5. Система запуска мотора.
6. Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только , но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
7. Звуковая сигнализация.
8. Аудиосистема, если она имеется.

Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:

1. Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
2. Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.

Расположение предохранителей и реле митсубиси лансер 9

Последствием этого непродуманного действия может быть воспламенение электропроводки. Это можно сделать визуальным методом.

Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра. В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом.

Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Последствием этого непродуманного действия может быть воспламенение электропроводки. Желательно эту операцию проводить на открытом воздухе, чтобы не скапливались пары бензина.

Дальнейшая операция — демонтаж фильтра. Его в любом случае лучше поменять, даже если он относительно чистый. Пытаться промывать его бесполезно.

Расположение предохранителей и реле mitsubishi lancer 9

Микрочастицы загрязнений попадают внутрь, как показано на рисунке разрезанного фильтра. Бензонасос в Лансер 9 неремонтопригодный. Его необходимо менять агрегатно.

Есть аналоги полностью соответствующие по размерам и посадочным зонам.

Схема разъема подключения магнитолы

Назначение выводов разъема:

1. (+) выход правой задней динамической головки, LG;
2. (+) выход левой задней динамической головки, W-L;
3. вывод для управления выдвижением телескопической антенны, Y;
4. (+) вход управления подсветкой передней панели;
5. (+) выход левой передней динамической головки, R-W;
6. (+) выход правой передней динамической головки, R;
7. (—) выход правой задней динамической головки, Y-G;
8. (—) выход левой задней динамической головки, Y-R;
9. не используется;
10. питание +12 В от замка зажигания автомобиля (IGN), L-Y;
11. питание +12 В от аккумулятора автомобиля (ACC), R-B;
12. (-) вход управления подсветкой передней панели (Dimmer), G-W;
13. (-) выход левой передней динамической головки, R-L;
14. (-) выход правой передней динамической головки, G.

B-Черный, L-Синий, R-Красный, Y-Желтый, BR-Коричневый, LG-Светло-зеленый, SB-Голубой, G-Зеленый, O-Оранжевый, V-Фиолетовый, GR-Серый, P-Розовый, W-Белый.

Комментарии (8)

что за вход управления подсветкой передней панели. я его подключил, но на что он влияет не понимаю, вроде бы ничего не изменилось.

Если в магнитоле есть такая функция, то при включении габаритных огней должна уменьшаться яркость подсветки.

это 100%? майфун Pioneer DEH-8400BT, провод на нём такой есть, в мануале он обозначен, но подсветка не уменьшается(((

У меня на Alpine CDA-117Ri необходимо было активировать пункт в настройках, только после этого диммер заработал. Посмотрите в руководстве по эксплуатации вашей модели магнитолы, может там тоже необходимо сделать подобное.

Разобрался! Оказывается при включении света фар или габаритов загорается подсветка кнопок на магнитоле, при этом сама магнитола выключена. Видимо для того, чтобы в темноте можно было разглядеть кнопку включения.

не работает правая передняя колонка. пробовал снимать и ставить другую все равно не работает. время от времени похрипывает. что делать

Проблема либо с магнитолой, либо с проводкой.

У вас не правильная схема подключения магнитолы.

питание: 11(L-Y) зажигание +12V Синий с жёлтым 10(R-B) АКБ +12V Красный с черным 3(G-W) подсветка +12V(+Dimmer) Зеленый с белым 4(Y) пит.антенна +12V Желтый 9(B-Y)масса -12V Черный с желтым

Динамик: передние FRONT +2(R-W) -8(R-L) +Красный с белым и -красный с синим (LH) левый перед +1(R) -7(G) +Красный и -зеленый (RH) правый перед задние REAL +5(W-L) -13(Y-R) +Белый и -желтый с красным (LH) левый задний +6(LG) -14(Y-G) +Светло зеленый и -желтый с зеленым (RH) правый задний

Электросхемы Митсубиси Лансер 9

1. Подкапотное пространство двигателя автомобиля (вид сверху и снизу) — где что расположено:

2. Возможные неисправности двигателя Mitsubishi Lancer 9 — причины и способы их устранения:

3. Пошаговые действия и полезные советы по установке поршня первого цилиндра Митсубиси Лансер 9 в положение ВТМ такта сжатия (фотографии установочных меток на зубчатом шкиве распределительного вала и головке блока цилиндров двигателя SOHC, а также установочные метки на зубчатых шкивах распределительных валов и задней крышке ремня привода газораспределительного механизма):

4. Информация о смазочных материалах (их марка) и специальных жидкостей, что применяются на автомобиле Lancer 9 (указано место смазки и чем), а также данные про лампы освещения (указана их мощность в Вт):

5. Электросхемы соединения генераторной установки Митсубиси Лансер 9 (автоматическая и механическая коробка переключения передач):

6. Схема электрооборудования Mitsubishi Lancer 9 — система пуска двигателя с автоматической и механической КП:

7. Электрическая схема системы зажигания мотора 4G1 с разными коробками передач и двигателя 4G6:

8. Схема двигателя Митсубиси Лансер 9 (4G1/4G6 с АКПП и МКПП):

9. Система охлаждения двигателя и стоп-сигналы:

10. Соединения приборов освещения:

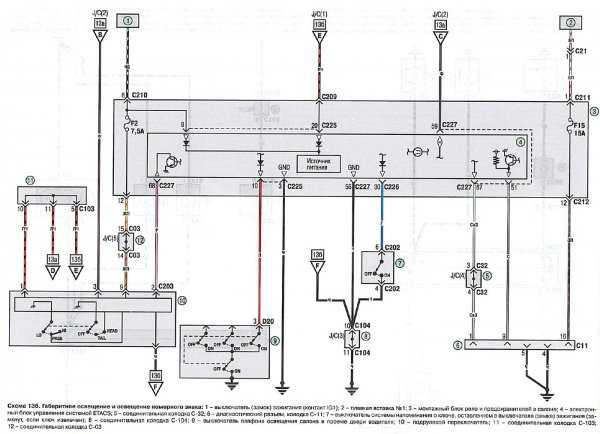

11. Принципиальная электрическая схема освещения номерного знака автомобиля и габаритных огней:

12. Электросхема противотуманных фар Mitsubishi Lancer 9, а также указатели поворотов и аварийная сигнализация:

13. Электрокорректор фар:

14. Схема стеклоочистителя и омывателя ветрового стекла автомобиля:

15. Схема электрооборудования Mitsubishi Lancer 9 — электропривод боковых зеркал заднего вида (электрооборудование для авто с обогревом наружных зеркал и без):

16. Нумерация контактов в соединительных колодках:

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

MITSUBISHI LANCER 9, LANCER CLASSIC 2003-2010 БЕНЗИН, ЭЛЕКТРОСХЕМЫ. РУКОВОДСТВО ПО РЕМОНТУ И ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ. АВТОНАВИГАТОР

В издании представлено руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Mitsubishi Lancer выпуска с 2003 г., оснащенных бензиновыми двигателями 4G13 и 4G18.

Издание содержит подробные инструкции по обслуживанию, диагностике, ремонту и регулировке двигателя, системы управления двигателем, тормозной системы (включая антиблокировочную систему ABS, систему распределения тормозного усилия EBD), рулевого управления и т.д. Подробно представлены процедуры самодиагностики и коды неисправностей систем управления двигателем, АКП, ABS и других систем автомобиля.

Представлен полный комплект электрических схем.

Имеющаяся в руководстве информация позволит автовладельцам самостоятельно проводить грамотное обслуживание автомобиля и не доводить его состояние до дорогостоящего ремонта.

В случае ремонта, данное руководство послужит незаменимым средством по выявлению и устранению неисправностей во всех компонентах автомобиля.

Пошаговое и наглядное описание ремонтных процедур, изобилие рисунков, обширные справочные ремонтные данные позволят квалифицированно подобрать варианты замены запчастей, произвести соответствующие регулировки, правку кузова и т.д.

Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Предохранители Mitsubishi Lancer 9

Отказ одного из предохранителей в Митсубиси Лансер 9 наиболее вероятно вызван неисправностью электрооборудования автомобиля либо одного из устройств автомобиля. Автовладелец должен иметь информацию, где находится предохранитель (либо предохранители), отвечающий за определенное устройство Лансер 9. Территориально предохранители расположены в двух блоках: подкапотного пространства и в салоне.

Предохранители подкапотного простанства

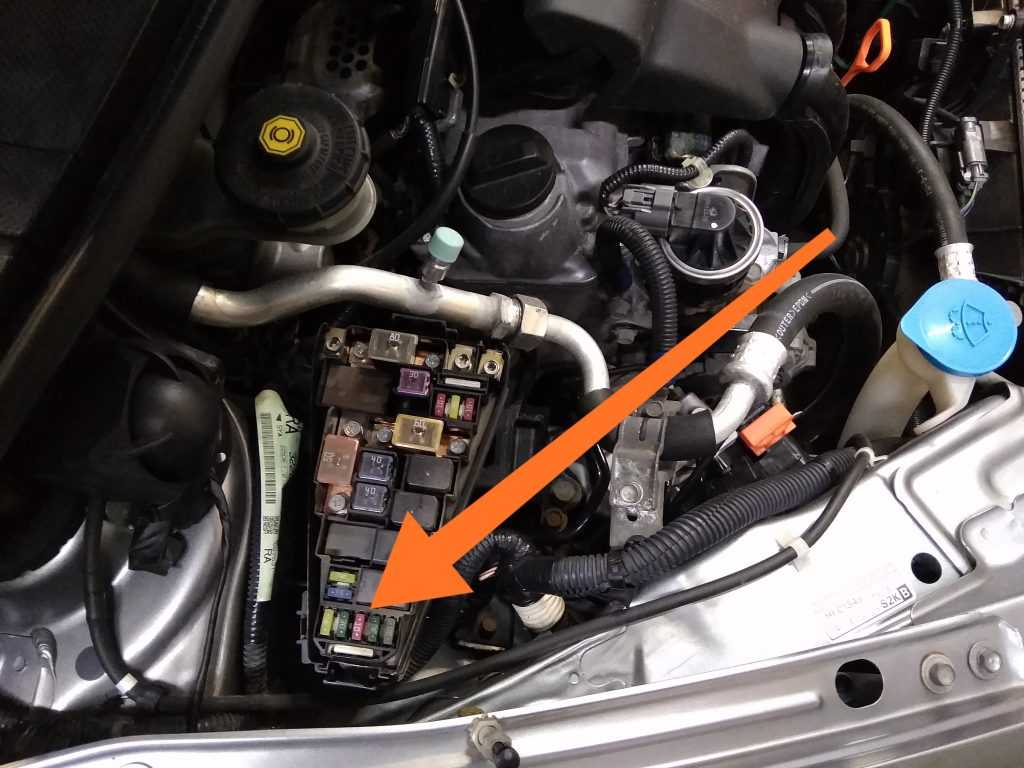

Предохранители под капотом автомобиля расположены в месте, обозначенном позицией 7.

Блок предохранителей открывается, как показано на рисунке:

Схема расположения предохранителей в подкапотном блоке Mitsubishi Lancer 9.

Расшифровка назначений предохранителей приведена в таблице:

НомерНазначение, номинал

1	Противотуманки, 15 Ампер
2	Сигнал звуковой, 10 Ампер
3	Реле противотуманок (опционно)
4	Расходомер, клапан рециркуляции, датчик коленвала, блок ECU, регулятор ХХ, продувка адсорбера, 20 Ампер
5	Компрессор кондиционера, 10 Ампер
6	Реле сигнала
7	АБС, ECU, стопы дополнительные, 15 Ампер
8	Резерв
9	Дополнительные приборы, 15 Ампер
10	Резерв
11	Цепь генератора, 7,5 Ампер
12	Резерв
13	ETAKCS, поворотники, 10 Ампер
14	Цепи АКПП, 20 Ампер
15	Топливный насос, 15 Ампер
16	Резерв
17	Замок зажигания, 40 Ампер
18	Стеклоподъемники, 30 Ампер
19	Переключатель рулевой консоли, приборная панель, 10 Ампер
20	Часы, магнитола, 10 Ампер
21	Блок управления климат-контроля, подсветки консоли, фонарей задних, 7,5 Ампер
22	Подсветка номерного знака, приборная панель, 7,5 Ампер
23	Правая фара, 10 Ампер
24	Левая фара, корректор светового потока, 10 Ампер
25	Управление светом
26	Вентилятора реле
27	ABS, 60 Ампер
28	Управление вентилятором, 50 Ампер
29	Левая фара, 10 ампер
30	Правая фара, 10 Ампер
31	Зарядка аккумулятора, 60 Ампер
32	Противотуманки, 15 Ампер

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок в салоне

h2<dp>1,0,0,0,0–>

Он расположен за перчаточным ящиком в нижней части панели приборов.

p, blockquote<dp>4,0,0,0,0–>p, blockquote<dp>5,0,0,0,0–>

Фото — пример

p, blockquote<dp>6,0,0,0,0–>p, blockquote<dp>7,0,1,0,0–>

Схема

p, blockquote<dp>8,0,0,0,0–>p, blockquote<dp>9,0,0,0,0–>

Описание предохранителей

p, blockquote<dp>10,0,0,0,0–>

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

p, blockquote<dp>11,0,0,0,0–>

Расшифровка реле

p, blockquote<dp>12,0,0,0,0–>

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Тип предохранителя прикуривателя Шевроле Круз

Итак, где расположен предохранитель мы разобрались, теперь разберемся какой тип предохранителя и номинал.

Предохранитель прикуривателя находится под номером 6 — номинал 20A. Тип предохранителя Mini. Визуально определить предохранитель не сложно — по цвету он будет светло-салатового цвета.

С помощью пинцета достаем предохранитель — визуально осматриваем его. Через прозрачный корпус видны его металлические ножки. Если перегорел — значит ножка будет сломана. Берем новый качественный предохранитель и производим замену.

Стоимость предохранителя составляет от 5 до 50 рублей за штуку. Найти его можно в любом автомобильном магазине, так как он устанавливается на большинстве иномарок.

Поделиться «Предохранитель прикуривателя Chevrolet Cruze»

МОНТАЖНЫЕ БЛОКИ

Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.

Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

Рис. 10.1. Монтажный блок, размещенный в моторном отсеке

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).

Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).

В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:

1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);

2–предохранитель 10 А (цепь звукового сигнала и реле его включения);

3–место под реле передних противотуманных фар;

4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);

5–предохранитель 10 А (цепь компрессора кондиционера);

6–реле включения звуковых сигналов;

7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);

8–резервное место под реле;

9–предохранитель 15 А (разъем для дополнительных электроприборов);

10–резервное место под реле;

11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);

12–резервное место под реле;

13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);

14–предохранитель 20 А (цепь блока управления соленоидами автоматической

15–предохранитель 15 А (цепь топливного насоса);

17–плавкая вставка 40 А (цепь замка зажигания);

18–плавкая вставка 30 А (цепь электростеклоподъемников);

19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);

20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);

21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,

выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);

22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);

23–предохранитель 10 А (цепь правой фары);

24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);

25–электронный блок управления освещением;

26 – реле включения электродвигателя вентилятора;

27 –плавкая вставка 60 А (электронный блок управления АБС);

28–плавкая вставка 50 А (цепь контроллера вентилятора);

29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);

30 –предохранитель 10 А (цепь правой фары);

31–плавкая вставка 60 А (цепь зарядки АКБ);

32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ

**Предохранитель увеличенного размера по сравнению с остальными.

Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке

Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля

Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ

История Митсубиси Лансер 9 и характеристики

Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!

За 40 лет данную автомашину было в каждых странах по-разному названо, например:

• Eagle Summit
• Hindustan Lancer
• Soueast Lioncel
• Galant Fortis
• Lancer Fortis
• Mitsubishi Libero в Японии

Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:

1. Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
2. Invite+: CS3W — 1.6 л (98 л.с.), появилась в 2006 году.
3. Instyle: CS3A — 1.6 л (98 лошадиных сил).
4. Комплектация Intense: CS9W — 2.0 л (135 л.с.).

Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).

Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):

• Длинна — 4535 мм
• Ширина (без боковых зеркал) — 1715 мм
• Высота — 1435?1445 мм
• Дорожный просвет автомобиля при снаряжённой массе в исполнении Invite и Instyle — 165 мм
• Снаряжённая масса у Invite — 1200 кг, у Invite+ и Instyle — 1205 кг
• Снаряжённая масса с полным комплектом доп. оборудования — 1234 и 1248 кг
• Полная масса машины — 1770 кг
• Объем топливного бака — 50 литров
• Объём багажника у седана — 430 литров
• Объем багажника у универсала — 344 / 1079 л
• Максимальная скорость с МКПП / АКПП — 183 / 176 км/ч
• Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 11,8 / 13,6 с
• Расход топлива Митсубиси Лансер 9 1,6 в городе (МКПП / АКПП) — 8,8 / 10,3 л
• Расход бензина по загородному циклу (МКПП / АКПП) — 5,5 / 6,4 л
• Расположение цилиндров — 4 шт. вертикально в ряд
• Максимальная мощность — 98 л.с. (72 кВт), 5000 об/мин
• Тормоза — передние дисковые вентилируемые с плавающей скобой, а задние просто дисковые с плавающей скобой

Технические характеристики Митсубиси Лансер 9 (седан 2.0 л):

• Клиренс для машин в комплектации Intense с базовым шасси — 135 мм, а с увеличенным дорожным просветом — 155 мм
• Снаряжённая масса у Intense — 1275 кг
• Снаряжённая масса с полным комплектом доп. оборудования — 1289 кг
• Полная масса машины — 1770 кг
• Объем бензобака — 50 литров
• Максимальная скорость с МКПП / АКПП — 204 / 187 км/ч
• Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 9,6 / 12,0 с
• Расход топлива Mitsubishi Lancer 9 2,0 л в городе (МКПП / АКПП) — 11,7 / 12,6 л
• Расход бензина по загородному циклу (МКПП / АКПП) — 6,5 / 6,9 л
• Максимальная мощность — 135 л.с. (99 кВт), 5750 об/мин

Видео про краш-тест Mitsubishi Lancer 9:

Монтажные блоки Mitsubishi Lancer 9 (расположенные в салоне и в моторном отсеке) — расположение предохранителей в монтажных блоках и реле:

Описание конструкции системы управления двигателем Рено Логан

Схема электронной системы управления двигателем Рено Логан:1 — аккумуляторная батарея;2 — выключатель зажигания;3 — главное реле;4 — коммутационный блок;5 — реле включения кондиционера;6 — реле малой скорости вентилятора системы охлаждения;7 — блок управления вентиляцией, отоплением и кондиционированием; 8 — вентилятор;9 — комбинация приборов;10 — реле большой скорости вентилятора системы охлаждения;11 — датчик давления хладагента;12 — датчик давления усилителя рулевого управления;13 — диагностический разъем (колодка диагностики);14 — электронный блок управления двигателем;15 — реле питания топливного насоса и катушки зажигания;

16 — топливный модуль;17 — адсорбер системы улавливания паров бензина;18 — датчик скорости автомобиля;19 — датчик детонации;20 — датчик абсолютного давления воздуха;21 — регулятор холостого хода;22 — датчик температуры воздуха на впуске;23 — датчик положения дроссельной заслонки;24 — форсунка;25 — датчик положения коленчатого вала;

Элементы электронной системы управления двигателем (ЭСУД):1 — катушка зажигания;2* — разъем диагностики;3 — форсунка;4* — датчик детонации;5 — регулятор холостого хода;6 — датчик положения дроссельной заслонки;7 — датчик температуры воздуха на впуске;8 — датчик абсолютного давления воздуха;9* — датчик скорости автомобиля;

Электронный блок управления двигателем (ЭБУ) обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера.

История Митсубиси Лансер 9 и характеристики

Изначально хочется отметить, что история Mitsubishi Lancer началась ещё в 1973 году. По сей день уже вышло десятое поколение этого авто! Линейка этих японских машин стала очень популярная не только в России и Украине, но и во всех странах Европы, Америки и Азии!

За 40 лет данную автомашину было в каждых странах по-разному названо, например:

• Eagle Summit
• Hindustan Lancer
• Soueast Lioncel
• Galant Fortis
• Lancer Fortis
• Mitsubishi Libero в Японии

Митсубиси Лансер 9 (CS) начали производить с 2001 года и вплоть до июня 2007 г (в это время появилось 10-е поколение). Машину относят по международным классификациям к классу C. Она выпускалась в двух кузовах — седан и универсал. В 2003 и 2006 годах были проведены рестайлинговые работы. Lancer 9 выпускали с 3-мя двигателями в четырёх комплектациях:

1. Оснащение Invite: CS1A — 1.3 л (82 л.с.), 1.6 л (98 л.с.).
2. Invite+: CS3W — 1.6 л (98 л.с.), появилась в 2006 году.
3. Instyle: CS3A — 1.6 л (98 лошадиных сил).
4. Комплектация Intense: CS9W — 2.0 л (135 л.с.).

Трансмиссия — 5-ст. МКПП, 4-ст. АКПП (были модели с вариатором).

Технические характеристики Mitsubishi Lancer 9 (седан 1.6 л):

• Длинна — 4535 мм
• Ширина (без боковых зеркал) — 1715 мм
• Высота — 1435?1445 мм
• Дорожный просвет автомобиля при снаряжённой массе в исполнении Invite и Instyle — 165 мм
• Снаряжённая масса у Invite — 1200 кг, у Invite+ и Instyle — 1205 кг
• Снаряжённая масса с полным комплектом доп. оборудования — 1234 и 1248 кг
• Полная масса машины — 1770 кг
• Объем топливного бака — 50 литров
• Объём багажника у седана — 430 литров
• Объем багажника у универсала — 344 / 1079 л
• Максимальная скорость с МКПП / АКПП — 183 / 176 км/ч
• Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 11,8 / 13,6 с
• Расход топлива Митсубиси Лансер 9 1,6 в городе (МКПП / АКПП) — 8,8 / 10,3 л
• Расход бензина по загородному циклу (МКПП / АКПП) — 5,5 / 6,4 л
• Расположение цилиндров — 4 шт. вертикально в ряд
• Максимальная мощность — 98 л.с. (72 кВт), 5000 об/мин
• Тормоза — передние дисковые вентилируемые с плавающей скобой, а задние просто дисковые с плавающей скобой

Технические характеристики Митсубиси Лансер 9 (седан 2.0 л):

• Клиренс для машин в комплектации Intense с базовым шасси — 135 мм, а с увеличенным дорожным просветом — 155 мм
• Снаряжённая масса у Intense — 1275 кг
• Снаряжённая масса с полным комплектом доп. оборудования — 1289 кг
• Полная масса машины — 1770 кг
• Объем бензобака — 50 литров
• Максимальная скорость с МКПП / АКПП — 204 / 187 км/ч
• Время разгона от 0 до 100 км/ч (МКПП / АКПП) — 9,6 / 12,0 с
• Расход топлива Mitsubishi Lancer 9 2,0 л в городе (МКПП / АКПП) — 11,7 / 12,6 л
• Расход бензина по загородному циклу (МКПП / АКПП) — 6,5 / 6,9 л
• Максимальная мощность — 135 л.с. (99 кВт), 5750 об/мин

Видео про краш-тест Mitsubishi Lancer 9:

Монтажные блоки Mitsubishi Lancer 9 (расположенные в салоне и в моторном отсеке) — расположение предохранителей в монтажных блоках и реле:

Блок в салоне

Он расположен за перчаточным ящиком в нижней части панели приборов.

Фото — пример

Схема

Описание предохранителей

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости
5	7,5A Система кондиционирования
6	7.5A Пульт управления наружными зеркалами
7	20A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A АБС
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Диагностический разъем
16	10A Задний противотуманный фонарь
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	10A Подогреватель сидений
23	10A Насос охлаждения промежуточного охладителя турбо компрессора
24	Резерв

Расшифровка реле

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

КамАЗ 43118 — технические характеристики

КамАЗ-43118 представляет собой полноприводный грузовик с колёсной формулой 6 × 6. Эта машина, обладая высокой проходимостью, стала просто незаменимой в труднодоступных районах России. Также, обладая грузоподъёмностью в 10 тонн, машина стала базой для большого количества различной спецтехники и прежде всего автокранов.

КамАЗ-43118 имеет следующие габаритные размеры (в миллиметрах):

• Длина – 8580;
• Ширина – 2500;
• Высота – 3455;
• Клиренс – 385;
• Колёсная база – 3960+1320.

На автомобиле установлен дизельный двигатель КамАЗ-740.30-260 удовлетворяющий экологическим нормам Евро-2. Этот силовой агрегат выполнен по формуле V8. Он имеет рабочий объём 10,85 литра, оснащён турбонаддувом и развивает мощность 260 л. с.

Этот силовой агрегат позволяет автомобилю развивать максимальную скорость 90 км/час.

Масса пустого грузовика составляет 10400 кг. Масса полностью загруженной машины может составить 20700 кг.
