Назначение устройств

Находящийся внутри моторного отсека блок предохранителей обеспечивает защиту бензонасоса, электрообогрева зеркал, звукового сигнала, кондиционера, блока управления движком, системы охлаждения, задних фонарей и многого другого. Но основная задача устройств 2 поколения, как и всех остальных, – предотвращение возгорания, способного произойти при перегревах электрооборудования.

Для любой модели Kia Rio огонь представляет огромную опасность, так как уже через 5 минут от автомобиля может остаться дымящаяся кучка металла. Поэтому в момент превышения допустимых параметров тока плавкий предохранитель сгорает, что вызывает размыкание сети. Следовательно, электрическая схема как 2, так и остальных поколений автомобиля, позволяет исключить повреждённый участок, провоцирующий короткое замыкание, перегрев и, соответственно, возгорание.

Снимаем генератор Kia Rio 3

На Киа Рио 3 поколения снятие электрогенератора производится в следующем порядке:

1. Отсоединяется минусовая клемма от АКБ.
2. Демонтируется правый брызговик, а также защита поддона мотора.
3. Выкручивается фиксирующий болт натяжного ролика, ослабляется натяжение приводного ремня, ион снимается.
4. Извлекается фишка электрогенератора.
5. Отсоединяется фиксатор проводов от генерирующего аппарата, отводится жгут с проводниками в сторону.
6. Открывается защитный кожух выводов источника электроэнергии Kia Rio 3.
7. Выкручивается гайка крепления силового провода с последующим снятием с контактной ножки.
8. Откручивается нижний и верхний фиксирующий болт от кронштейна.
9. Электрогенератор Киа Рио 3 извлекается из моторного отсека.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блоки с предохранителями и реле в моторном отсеке

Он расположен слева (по ходу движения) от аккумулятора. Он состоит из 2 частей: главного и силового блоков. Первый защищает цепи ЭБУД и его подсистем, АКПП. Второй – цепи внешнего освещения, генератора, ABS и других энергозатратных потребителей.

Главный блок с реле и предохранителями

В нем установлено 17 предохранителей и 13 реле.

F10–F28 – предохранители; К1–К13 – реле; 1 – пинцет для снятия предохранителей; 2 – блок силовых предохранителей

Расшифровка их назначения приведена в таблицах ниже.

Предохранители
Обозначение на схеме	Максимальный ток, А	Защищаемая цепь
F10	50	Стартер
F11	40	Силовые контакты реле К2 и К9 (если установлены)
F12	30	Главное реле системы управления двигателем, цепь предохранителя F25
F13	30	Вентилятор системы охлаждения
F14	50	цепи предохранителей MF1, MF23–MF25, MF31, MF32
F15	10	Звуковой сигнал
F16	15	Топливный насос
F17	10	Обогрев наружных зеркал заднего вида
F18, F19	Не используется
F20	10	Муфта компрессора кондиционера
F21, F22	Не используется
F23	15	ЭБУД, БУ АКПП, обмотка реле К12, форсунки, электромагнитный клапан системы изменения фаз
F24	10	ЭБУ, датчик положения распределительного вала, клапан продувки адсорбера, датчики концентрации кислорода, БУ иммобилайзера, обмотка реле К3, К4, К8
F25	10	БУ автоматической коробкой передач
F26	Не используется
F27	10	БУ автоматической коробкой передач, датчик положения селектора, комбинация приборов
F28	Не используется

Реле:

Обозначение на схеме	Назначение
К1	Система управления двигателем
К2	Не используется
К3	Электродвигатель вентилятора
К4	Муфта компрессора кондиционера
К5	Звуковой сигнал
К6	Не используется
К7	Тяговое реле стартера
К8	Электродвигатель вентилятора системы охлаждения
К9	Не используется
К10	Электродвигатель вентилятора отопителя
К11	элементы обогрева наружных зеркал
К12	Топливный насос
К13	Сигналы торможения, дополнительный сигнал торможения

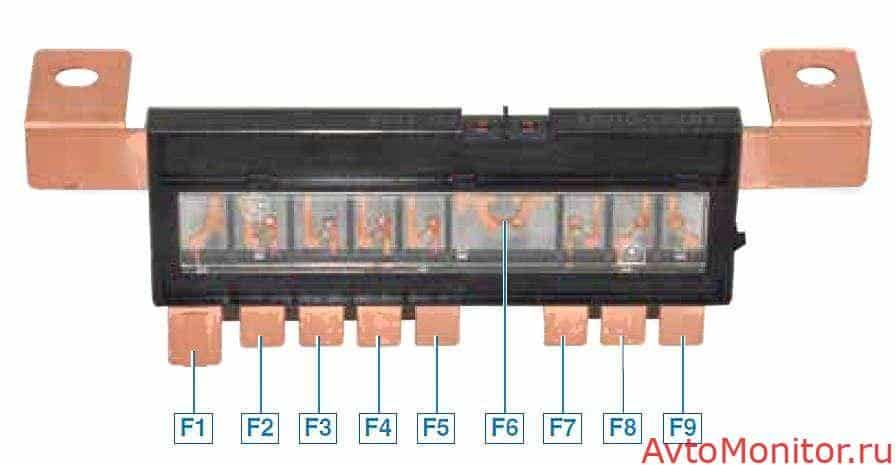

Силовой блок

Он включает в себя 9 предохранителей.

Они располагаются в общем блоке предохранителей моторного отсека

Расшифровка:

Обозначение	Максимальный ток, А	Защищаемая цепь
F1	80	БУ ESP
F2	40	Вентилятор отопителя
F3	элементы обогрева заднего стекла
F4	БУ ABS/ESP
F5
F6	125	Генератор, цепи предохранителей F1–F5 и F19–F21
F7, F8	Не используется
F9	50	Цепи предохранителей MF12–MF15, MF35, MF36, MF40, лампы габаритного света в блок-фарах, лампы габаритного света в задних фонарях, подсветка органов управления

1. Использование схем

1. Название системы к которой относится схема:

Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

2. Расположение компонента.

Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.

3. Вид разъема и порядок нумерации

Внешний	Внутренний

Конфигурация разъема

a: Производитель разъема

b: Серийный номер

с: Число клемм разъема

d: Распознавание разъема F – внешний, M – внутренний

е: Цвет разъема

B	Черный
Br	Коричневый
G	Зеленый
Gr	Серый
L	Синий
R	Красный
W	Белый
Y	Желтый

4. Обозначение цвета провода:

Обозначение	Цвет провода
В	Черный
Br	Коричневый
G	Зеленый
Gr	Серый
L	Синий
Lg	Светло-зеленый
T	Желтовато-коричневый
O	Оранжевый
P	Розовый
R	Красный
W	Белый
Y	Желтый
Pp	Бордовый
LI	Светло-синий

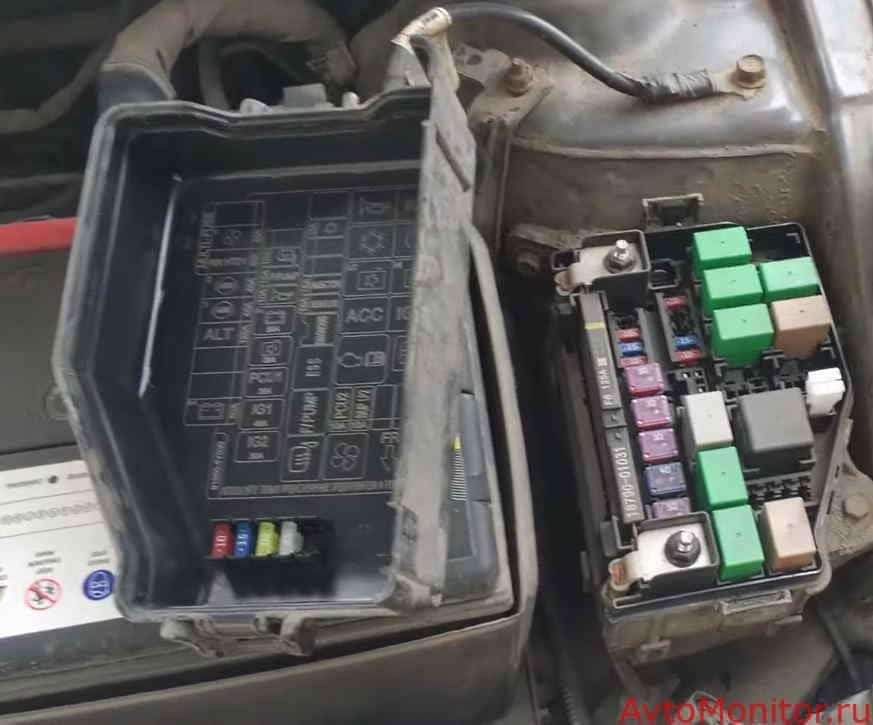

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

На оборотную сторону нанесена схема расположения реле и предохранителей. Подробная расшифровка (схема) назначения приведена в таблице.

Предохранители:

№ предохранителя	Максимальный ток, А	Сокращенное название	Защищаемые цепи
1	80	MDPS	Электроусилитель руля
2	150	MIN	Генератор
3	10	ECUB	БУ двигателем
4	10	ECUD	БУ двигателем
5	10	HORN	Звуковой сигнал
6	30	IGN1	Замок зажигания
7	40	IGN2	Стартер, замок зажигания
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	БУ двигателем
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP, антиблокировочная система тормозов
14	40	ABS2	Система курсовой устойчивости ESP, антиблокировочная система тормозов
15	30	P/WDW	Электро-стеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	БУ двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Реле:

№ предохранителя	Сокращенное название	Защищаемые цепи
R1	COND FAN 2	Электровентилятор конденсатора (малая скорость вращения)
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра (только для дизелей)
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсатора (высокая скорость вращения)
R10	A/CON	Кондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:

• PTC HTR 1 (50А) — обогревателя РТС № 1;
• GLOW PLUG (80А) — свечей накаливания;
• PTC HTR 2 (50А) — обогревателя РТС № 2;
• FFHS (30А) — подогрева топливного фильтра;
• PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота.

Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.

Номер	Максимальный ток, А	Наименование	Назначение
1	15	RR WIPER	Стеклоочиститель двери задка
2	10	H/LP (LH)	Лампы левой фары
3	25	FR WIPER	Стеклоочиститель лобового стекла
4	10	BLOWER	Вентилятор отопителя
5	10	НLP(RH)	Лампы правой фары
6	20	S/ROOF	Электропривод люка
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	ABS
11	10)	B/UPLP	Фонари заднего хода
12	–	ВMS	Резерв
13	25	C/UGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания зеркал заднего вида
15	20	HTR SEAT	Подогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманные фары
18	10	DRL	Дневные ходовые огни
19	10	ECU	ЭБУД
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка стеклоподъемников (правая сторона)
22	10	AUDIO	Мультимедийная система
23	10	RR FOG LP	Задние противотуманные фонари
24	10	IGN	Замок зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	БУ АКПП
28	10	SNSR	Датчики подсистем двигателя
29	–	SPARE	Резерв
30	10	MULT B/UP	БУ кондиционером, часы, плафон внутреннего освещения
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка стеклоподъемников (левая сторона)
33	10	HTD MIRR	Система обогрева зеркал заднего вида
34	10	TAIL LP(LH)	Левый задний габаритный огонь
35	10	TAIL LP(RH)	Правый задний габаритный огонь
36	10	HAZARD	Аварийная сигнализация
37	10	T/SIG LP	Фонари указателей поворота
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Блок с предохранителями в салоне

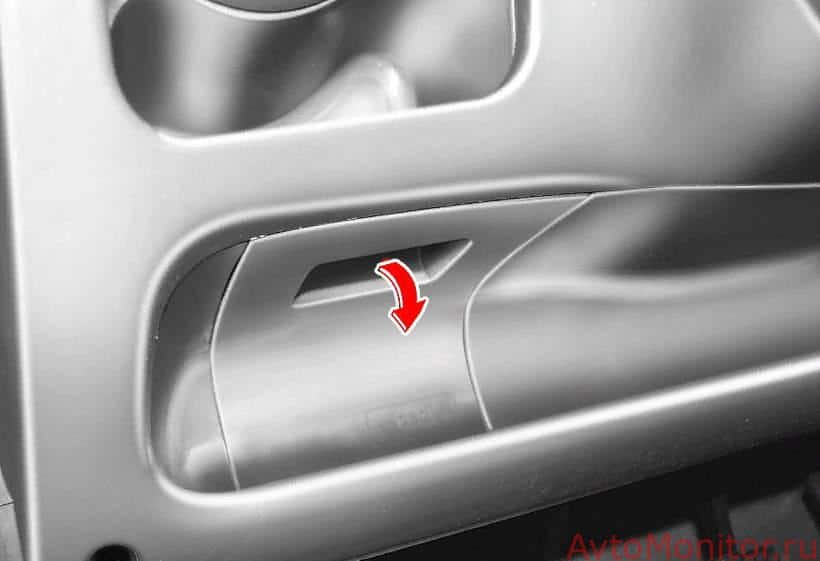

Он находится в нижней части панели приборов слева от руля и содержит 45 предохранителей и 13 реле. Предохранители размещены на лицевой стороне модуля, реле – на оборотной.

Он закрыт крышкой из пластмассы. На ее оборот нанесена схема предохранителей, объясняющая назначение каждого элемента. Аналогичная расшифровка приведена в таблице ниже.

Обозначение	Максимальный ток, А	Защищаемая цепь
MF1	15	Элемент обогрева зоны остановки щеток стеклоочистителя ветрового стекла и сигнализатора включения обогрева
MF2	15	Розетка, 12 В
MF3	15	Прикуриватель
MF4	10	Аудиосистема, БУ системы электронного ключа, БУ АКПП, электропривод наружных зеркал заднего вида
MF5	10	Сигнализатор подушек безопасности
MF6	10	БУ подушками безопасности
MF7	10	Лампы указателей поворота (в режиме поворота)
MF8, MF9	Не используются
MF10	15	Очиститель и омыватель стекла двери задка
MF11	Не используются
MF12	10	Задние противотуманные фонари
MF13	10	Противотуманные фары
MF14	10	Лампы плафонов освещения салона
MF15	15	Выключатель сигналов торможения, колодка диагностики системы управления двигателем; лампы сигналов торможения в задних фонарях, дополнительный сигнал торможения
MF16	10	БУ электропакетом, датчик положения педали тормоза и выключатель сигналов торможения, сигнализаторы в комбинации приборов
MF17	10	БУ автоматической коробкой передач, БУ ESP, зуммер парктроника, датчики парктроника, регулятор яркости подсветки комбинации приборов и выключателей, датчик положения педали тормоза и выключатель сигналов торможения, БУ обогревом сидений
MF18	10	БУ ABS и ESP, выключатель ESP
MF19	10	Фонари заднего хода
MF20	10	ЭБУ, БУ системы электронного ключа
MF21	10	Левая блок-фара (ближний и дальний свет)
MF22	10	БУ электропакетом
MF23	15	Лампы указателей поворота (в режиме аварийной сигнализации)
MF24	25	БУ системы электронного ключа
MF25	Не используется
MF26	10	БУ системы электронного ключа, кнопка «START/STOP»
MF27	15	Датчик скорости , положения селектора АКПП
MF28	15	Катушки зажигания
MF29	10	БУ электропакетом, обмотка реле К10, БУ системы электронного ключа, БУ кондиционером, комбинация приборов, регулятор корректора фар, мотор-редукторы в блок-фарах
MF30	25	Очиститель ветрового стекла, омыватель стекол
MF31	20	Центральный замок
MF32	25	Блок автоматического управления стеклоподъемником двери водителя
MF33	15	Элементы обогрева сидений
MF34	Не используется
MF35	10	Сигнализатор состояния иммобилайзера, часы, БУ электропакетом, БУ климат-контролем, плафон освещения багажника
MF36	20	Головное устройство аудиосистемы
MF37	10	Лампы габаритного света в левой блок-фаре и левом заднем фонаре, фонари освещения номерного знака
MF38	10	Лампы габаритного света в правой блок-фаре и правом заднем фонаре, сигнализатор включения габаритных огней
MF39	10	Выключатель блокировки стартера (механическая коробка передач), датчик положения селектора АКП
MF40	10	Правая блок-фара (ближний и дальний свет), сигнализатор включения дальнего света фар
MF41	25	Мотор-редукторы стеклоподъемников левых дверей
MF42	25	Мотор-редукторы стеклоподъемников правых дверей
MF43	10	Сигнализатор включения обогрева заднего стекла, элементы обогрева зеркал заднего вида, ЭБУ
MF44	10	БУ климат-контролем
MF45	Не используется

Реле:

МК1–МК13 – реле

Обозначение на схеме	Обслуживаемый потребитель
МК1	Элемент обогрева заднего стекла
МК2	Противотуманные фары
МК3	Задние противотуманные фонари
МК4	Лампы габаритного света в блок-фарах и задних фонарях, подсветка органов управления
МК5	Плафоны освещения салона
МК6	Элемент обогрева зоны остановки щеток очистителя ветрового стекла
МК7	Электроприводы замков дверей и крышки багажника (двери багажного отделения)
МК8, МК9	Не используется
МК10	Лампы указателей поворота в блок-фарах, задних фонарях и боковых указателях поворота
МК11	Электродвигатели стеклоподъемников
МК12	Не используется
МК13	Исполнительное реле сигналов торможения

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Точки подключения автосигнализации с can на KIA Rio 2013 PTS

Из can (автосигнализация Starline) берём концевики дверей, багажника, педаль тормоза, заведённый двигатель. По can управляем открытием багажника. Также есть возможность Slave режима.

Приборная панель:CAN-H — зелёный в маленьком белом разъёмеCAN-L — оранжевый в маленьком белом разъёмеповорот 1 (+) — серый/оранжевый в маленьком белом разъёмеповорот 2 (+) — зелёный в большом разъём

Центральный замок запирание (-) — белый/оранжевый, кик-панель водителя, белый разъёмЦентральный замок отпирание (-) — синий/оранжевый, кик-панель водителя, белый разъём

BCM с обратной стороны:зажигание 1 (+) — белый, разъём Bзажигание 2 (+) — синий, разъём Bстартер (+) — белый, разъём A

бензонасос (+) — белый в пороге водителя

+12 — красный в 2-х контактном разъёме D на лицевой части BCM

После окончания автозапуска подать минус на провод концевика водителя — белый/чёрный в пороге водителя — для выключения света.

Точки подключения автосигнализации на KIA Rio

Концевики дверей — зеленый провод (между желтыми), правый разъем комбинации. Концевик багажника — зеленый оранжевый, правый разъем комбинации. Габарит — желтый черный (двойной), коричневый разъем монтажного блока. Концевик капота — установить. Блокировка — зеленый провод (толстый), белый разъем (FLR A) монтажного блока (левый верхний угол), (питание бензонасоса) Плюс – питание блока, красный провод, одинарный разъем на монтажном блоке. Плюс после зажигания – разъем ENG F (правый верхний угол блока) – розовый провод (слева внизу разъема). Стоп сигнал – разъем ENG «Е» (серый разъем, верх монтажного блока), красный желтый провод (2). Датчик масла – средний разъем комбинации (самый маленький), оранжевый провод. Ручник – белый черный провод правого разъема комбинации.

Силовые провода на замке зажигания: Плюс — синий ; зеленый. IG1 – розовый. IG2 – оранжевый. ACC – желтый. Стартер — белый.

Автомобиль, оборудованный полным центральным замком: Замки дверей – разъем FLR (A) на монтажном блоке (по минусу): Желтый черный – отпирание. (в самом верху разъема) Синий – запирание. Повороты — разъем FLR (A) на монтажном блоке: синий провод — правый поворот (третий пин сверху). разъем FLR (В) на монтажном блоке: зеленый провод – левый поворот (правый верхний угол разъема).

Подключение магнитолы. (заглушка магнитолы выщелкивается без снятия консоли). Магнитола задвигается в заводской контейнер, без фиксации.

белый (-); коричневый (+) – перед левый. желтый (-); черный (+) – перед правый. оранжевый (-); зеленый (+) – задний правый. синий (-); красный (+) – задний левый.

Черный – минус. Красный – плюс. Желтый – габарит. Зеленый – АСС

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

ИЗ ИСТОРИИ МОДЕЛИ

К «Рио» по части усилителя претензий меньше: модель до рестайлинга комплектовали проверенным ГУРом, а после – ЭУРом, но не таким, как у «Верны». У «Хёндай» в нем применены капризные резистивные датчики моментов, а в «Киа» – оптические. Без ложки дегтя все же не обошлось: многие владельцы жаловались на посторонние стуки в рулевом механизме. Была даже отзывная кампания, в ходе которой дилеры меняли пластиковые втулки, если подтяжка подпружиненных сухарей рейки не помогала. Чаще разбалтывалась правая втулка, но заодно меняли и левую: если механизм разобран, а втулки сравнительно дешевы, такое решение логично.

2. Система зажигания

Проверка зажигания

1. Снять провод высокого напряжения (1.4 л).

2. Снять катушки зажигания (1.6 л).

3. Используя специальный ключ, вывернуть свечи зажигания.

4. Подсоединить свечи к проводу высокого напряжения (1.4 л)

5. Подсоединить свечи зажигания к катушкам зажигания (1.6 л).

6. Прикоснуться свечей к двигателю («масса»), как показано на рисунке.

7. Провернуть стартером двигатель и убедиться, что при запуске возникает искра.

Примечание:

Чтобы предотвратить подачу топлива к форсункам во время проворачивания двигателя, снять реле топливного насоса (А) с блока предохранителей.

Не включать двигатель при отсоединенных форсунках более, чем на 5 – 10 секунд.

8. Проверить техническое состояние всех свечей зажигания.

9. Используя специальный ключ установить и завернуть свечи зажигания.

БОРОЗДЫ НЕ ПОРТИТ

Все моторы – проверенные временем, некогда разработанные «Мицубиси» и неплохо себя зарекомендовавшие на «Гетце» ( ЗР, 2007, № 11 ), «Матриксе» ( 2008, № 4 ), «Элантре» ( 2009, № 6 ). С появлением электроусилителя исчез насос ГУРа и изменился привод навесных агрегатов. С ГРМ всё как раньше: зубчатый ремень приводит выпускной распредвал, а впускной связывает с ним отдельная цепь в задней части агрегата (в районе четвертого цилиндра). Ремень ГРМ меняем через 60 тыс. км (по новому регламенту через 90 тыс. км), а цепь – лучше всего на 120-й тысяче. Хотя зачастую ее хватает и до 180 тыс. км. При покупке подержанного автомобиля, если не уверены в его реальном пробеге, ремень с роликом лучше замените превентивно.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Точки подключения автосигнализации на KIA Rio 2012

Замок зажигания:+12V — красный и розовыйзажигание 1— синийзажигание 2 — зеленыйасс — синий под белым (можно не подключать)стартер при АКПП — белыйстартер при МКПП — двойной синий на педали сцепления

Разъём кик-панели водителя:концевик двери (-) — розовыйконцевик багажника (-) — зеленыйцентральный замок (-) — белый/оранжевый (закрыть) и синий/оранжевый (открыть)

Жгут в кик-панели водителя:повороты (+) — синий и коричневыйстоп (+) — красныйбензонасос (+) — белыйручник (-) — серый/оранжевыйотпирание багажника (+) — синий, силовой провод

зарядка (+) — синий в черном разъёме слева от блока предохранителей, верхний крайний левый

Для обхода иммобилайзера использовал Starline BP-03.

Принципиальная электрическая схема, Разъемы bcm Kia rio

Принципиальная электрическая схема

Разъемы BCM

КОНТАКТ	Разъем (A)	Разъем В
1	Аккумуляторная батарея	Выход лампы освещения салона
2	Локальный входной сигнал зажигания 1 в BCM	—
3	Локальный входной сигнал зажигания 2 в BCM	Реле электропривода стеклоподъемников
4	Датчик двери водителя	Реле аварийной сигнализации
5	Концевой выключатель на двери переднего пассажира	—
6	Входной сигнал разблокированного состояния двери водителя	Реле блокировки
7	Входной сигнал разблокированного состояния двери переднего пассажира	Реле разблокирования
8	Входной сигнал разблокированного состояния задних дверей (и двери багажного отделения)	—
9	—	Зуммер системы помощи при парковке задним ходом
10	Ключ в замке зажигания	Реле задних фонарей
11	Датчик скорости	—
12	A_ACC	Реле открытия багажника (4-дверный автомобиль)Реле разблокирования двери багажного отделения (5-дверный автомобиль)
13	Датчик открывания багажника (4-дверный автомобиль)Датчик открывания двери багажного отделения (5-дверный автомобиль)	—
14	—	Шина CAN кузова (низкий уровень сигнала)
15	ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТЕКЛОПОДЪЕМНИКОВ	Шина CAN кузова (высокий уровень сигнала)
16	Выключатель разблокировки электростеклоподъемника Киа Рио	—
17	Переключатель задней левой двери	Вывод KWP2000
18	Выключатель заднего фонаря	Выходной сигнал автоматического отключения плафона освещения салона
19	LIN RPAS (система помощи при парковке задним ходом)	Активация блока управления функцией безопасного управления стеклоподъемниками
20	Датчик включения фонарей заднего хода	Земля сигнала
21	—
22	Датчик правой задней двери
23	Входной сигнал удара от системы подушек безопасности
24	Заземление питания

№

Наименование входного сигнала

Состояние

Уровень напряжения

Сведения

Время работы в толчковом режиме

Примечания

Низкий

Высокий

(мс)

A1

A_B+

9 — 16 В

—

Аккумуляторная батарея

A2

A IGN1

Нет = «масса»Вкл. = АКБ

4V

8 В

Опускание

60

A3

A_IGN2

Нет = «масса»Вкл. = АКБ

4V

8 В

Опускание

60

A4

L_DRVDRSW

Есть = «масса» (открыть)Нет = выключатель поднят (закрыть)

2 В

6 В

ПОДЪЕМVBD_SLEEP

100

A5

L_ASTDRSW

↑

↑

↑

↑

↑

A17

L_RLDRSW

↑

↑

↑

↑

↑

A22

L_RRDRSW

↑

↑

↑

↑

↑

A13

L_TrunkOpenSW илиL_TailGateSW

↑

↑

↑

↑

↑

A6

L_DRVDRUnlockSW

Есть = «масса» (разблокирование)Нет = выключатель поднят (блокирование)

↑

↑

↑

60

A7

L_ASTDRUnlockSW

↑

↑

↑

↑

↑

A8

L_RRDRUnlockSW илиL_RRDR&TailGateUnlockSW

ВКЛ

= «МАССА»(разблокирование одной из дверей)Нет = выключатель поднят(разблокирование всех дверей)

↑

↑

↑

↑

A10

L_KeyInSW

Есть = «масса» (ключ внутри)Нет = выключатель поднят (ключа внутри нет)

↑

↑

↑

↑

A12

A_ACC

9 — 16 В

7,1 В

7,8 В

Опускание

60

A11

F_SpeedSNSR

Входной сигнал скорости (импульсный)(0 ~ 5 В)

2 В

4V

ОТКРЫТКОЛЛЕКТОР

A17

K-ЛИНИЯ

Диагностика (K-линия)линии связи EPS (MDPS)

—

—

—

—

—

A23

L_Crashinput

Норма: скважность 20 %Удар: скважность 80 %

—

—

ШИМПериод 20 мс

—

—

A15

L_PwdwLockSW

Есть = «масса» (блокирование)Нет = выключатель поднят (норма)

2 В

6 В

Выключатель поднятVBD_SLEEP

60

A16

L_PwdwUnlockSW

Есть = «масса» (разблокирование)Нет = выключатель поднят (норма)

↑

↑

↑

↑

A18

L_TailLampSW

ВКЛ. = «МАССА»Нет = выключатель поднят

↑

↑

↑

↑

A19

LIN_RPAS

Линия связи LIN

—

—

—

—

A20

L_BackUpSW

Вкл

= АКБ

2 В

6 В

Опускание

60

A

B15

B_CAN_HI

Линия связи CAN

B14

B_CAN_LO

Линия связи CAN
