Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.
Где находятся предохранители и реле.
В моторном отсеке на картинке цифра — 11.
Для доступа к элементам монтажного блока отожмите фиксаторы и снимите крышку блока.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле.
В специальных разъемах монтажного блока расположены запасные предохранители и пинцет.
Таблица. Назначение реле, предохранителей и плавких вставок.
Расшифровка предохранителя реле
Замок зажигания, предохранители монтажного блока в салоне
Вентилятор кондиционера или отопителя
Система повышения курсовой устойчивости ESP, система ABS
Система повышения курсовой устойчивости ESP, система ABS
Электровентипятор системы охлаждения двигателя (только для двигателя 2,7 л)
Замок зажигания, предохранители монтажного блока в салоне
Электровентипятор системы охлаждения двигателя (только для двигателя 2,0 л)
Блок управления двигателем, топливный насос, кондиционер, генератор, автоматическая коробка передач
Реле стартера, замок зажигания
Электровентилятор системы охлаждения двигателя, стоп-сигналы, датчики концентрации кислорода, блоки управления двигателем и коробкой передач, иммобилмзатор
Звуковые сигналы, сирена противоугонной сигнализации
Фары (дальний свет)
Фары (ближний свет)
Реле системы управления двигателем
Реле элекгроеентлятора системы охлаждения (малая скорость вращения)
Реле сирены противоугонной сигнализации
Реле звуковых сигналов
Реле очистителя ветрового стекла
Репе передних противотуманных фар
Реле топливного насоса
Реле дальнего света фар
Реле ближнего света фар
Реле электровентилятора системы охлаждения (высокая скорость вращения)
Монтажный блок предохранителей в салоне хендай туссан.
Расположен в левом торце панели приборов.
Для доступа к предохранителям откройте полнлстью дверь. возьмитесь пальцем за специальное отверстие и преодолевая усилие снимите крышку.
Для извлечения предохранителей используем пинцет, расположенный в блоке под капотом.
Реле в салоне несъемны. Для замены меняем корпус блока.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
История Hyundai Tucson 2004-2010 и характеристики кроссовера
Южнокорейский автомобиль Хундай Туксон впервые был представлен публике в феврале 2004 года на Чикагской автовыставке, а через месяц его показали официально в Женеве, после чего началось полномасштабное производство, которое спустя 6 лет прекратилось (в 2010 году). Хотя в Украине, в Черкассах его ещё продолжают собирать. На его смену пришёл Hyundai ix35.
Название «Tucson» походит от города США, что расположен в Аризоне. Более правильное его произношение не «Туксон», а «Тусон» с ударением на «у».
Hyundai Tucson принадлежит классу SUV (автомобиль для активного отдыха «Sport Utility Vehicle»). Но у нас – это обычный кроссовер.
На нашем рынке авто представлено двумя бензиновыми двигателями:
- 4-цилиндровый рядный DOHC 2,0 литра.
- 6-цилиндровый (V6) 2,7 литра.
В Америке и Европе можно встретить 2х-литровый дизель TCI.
Привод автомобилей передний (постоянный) с автоматическим подключением полного типа Torque-on-Demand.
Технические характеристики Hyundai Tucson DOCH 2,0:
- Длинна кузова – 4325 мм;
- Ширина – 1795 мм;
- Высота – 1680 мм;
- Снаряженная масса Hyundai Tucson – 1811 кг;
- Дорожный просвет – 195 мм;
- Максимальная скорость – 174 км/ч;
- Время разгона от 0 до 100 – 11,4 с;
- Расход топлива Hyundai Tucson 2.0 в городе на 100 км пути – 10 л;
- Расход бензина в загородном цикле – 6,8 л на 100 км;
- Расход топлива автомобиля в смешанном цикле – 8,2 л;
- Двигатель, мощность – 4 цилиндра в ряд, 1975 см3, 142 л.с. (104 кВт);
- Максимальный крутящий момент / оборотов в минуту – 184 Нм / 4500;
- Объём топливного бака – 58 литров.
Технические характеристики Хендай Туксон V6 2,7 л:
- Снаряженная масса Hyundai Tucson – 1845 кг;
- Клиренс – 195 мм;
- Максимальная скорость – 180 км/ч;
- Время разгона от 0 до 100 – 11,0 с;
- Расход топлива Хендай Туксон 2.7 в городе на 100 км – 13,2 л;
- Расход бензина в загородном цикле – 8,2 л;
- Расход топлива автомобиля в смешанном цикле – 10,0 л;
- Двигатель, мощность – 6 цилиндров по V-образной схеме, 2656 см3, 175 л.с. (129 кВт);
- Максимальный крутящий момент / оборотов в минуту – 241 Нм / 4000;
- Объём бензобака – 58 литров.
Видео про краш-тест Hyundai Tucson:

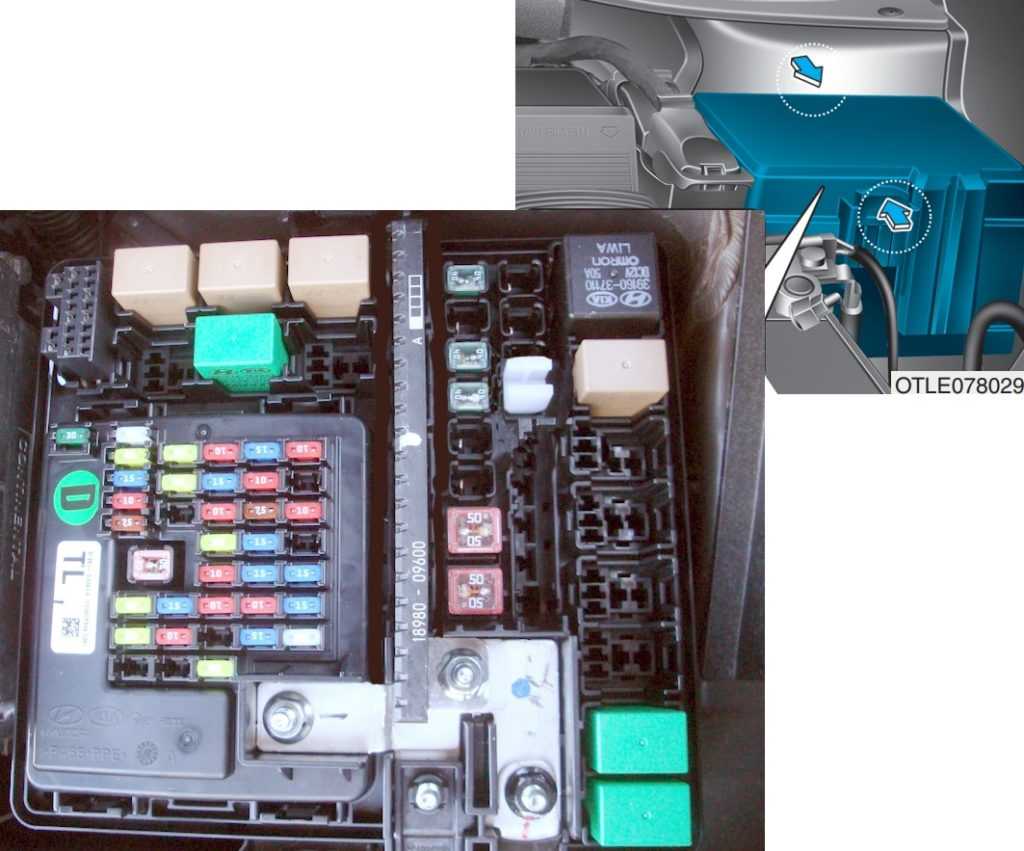

Блок под капотом
Находится рядом с аккумуляторной батареей.
Схема
Обозначение
| MDPS | 80А Блок MDPS |
| B+1 | 60А Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse — AMP) |
| B+2 | 60А Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель — SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| B+3 | 50А Интеллектуальный соединительный блок (предохранитель — SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель — P / WINDOW LH, P / WINDOW RH) |
| ABS1 | 40А Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40А Модуль ESC, многоцелевой контрольный разъем |
| IG1 | 40А Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) — со смарт-ключом) |
| IG2 | 30А Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) — со смарт-ключом) |
| B+4 | 50А Интеллектуальный соединительный блок (предохранитель — MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки — переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2) |
| COOLING FAN1 | 40А Реле высокого уровня охлаждающего вентилятора |
| COOLING FAN1 | 50А Реле высокого уровня охлаждающего вентилятора |
| TCU3 | 40А TCM |
| TCU4 | 40А TCM |
| BLOWER | 40А Реле нагнетателя |
| POWER TAILGATE | 40А Модуль силовых задних ворот |
| REAR HEATED | 40А Реле обогрева заднего стекла |
| WIPER FRT1 | 25А Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом) |
| TCU1 | 15А TCM (7DCT) |
| WIPER FRT2 | 10А BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | 15А Реле звукового сигнала |
| BATTERY MANG | 10А Датчик батареи |
| SENSOR2 | 10А Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса |
| SENSOR1 | 15А PCM, датчик кислорода (вверх) / (вниз) |
| ECU2 | 20А КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC) |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10А Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора) |
| DEICER | 15А Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay) |
| FUEL PUMP1 | 20А Реле топливного нассоса |
| MODULE1 | 7,5А Адаптивное освещение |
| B/ALARM HORN | 10А Реле аварийной сигнализации |
| ABS3 | 10А ESC Module |
| MODULE2 | 10А Насос |
| POWER OUTLER FRT | 20А Передняя розетка электропитания и прикуриватель |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15А Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП Выключатель фонарей заднего хода |
| B/UP LAMP | 10А Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS) |
| POWER OUTLER REAR | 20А Задняя розетка электропитания |
Та же на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки на 200А.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блок в салоне
Он расположен под панелью со стороны водителя. Для доступа к нему надо убрать защитную крышку.
Схема
Описание
| A/CON1 | 7,5А Модуль управления кондиционером, кластерный ионизатор (автоматический кондиционер), соединительный блок E / R (реле вентилятора) |
| WIPER RR | 15А Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| MODULE 6 | 10А BCM, модуль управления смарт-ключом |
| WASHER | 15А Много функциональный переключатель (переключатель омывателя) |
| MODULE 5 | 7,5А Переключатель аварийной площадки, зуммер системы помощи при парковке, BCM, рычаг переключения передач банкомата, ECM 4WD, датчик AEB, консольный переключатель, левый / правый радар обнаружения слепых зон, модуль предупреждения о выезде с полосы движения, модуль управления системой удержания полосы движения |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 1 | 10А BCM, Smart Key Control Module, AUDIO, A / V & Navigation Head Unit, TMU Module, AMP, выключатель внешнего зеркала с питанием, блок печатной платы (реле розетки) |
| START | 10А Блок реле ICM (реле охранной сигнализации), переключатель диапазона коробки передач |
| MODULE 7 | 7,5А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| HEATED STEERING | 15А BCM, подогрев руля |
| MODULE 8 | 7,5А Наружное зеркало с электроприводом водителя / пассажира, центральный переключатель передней панели, соленоид ключа, датчик AEB |
| MODULE 4 | 7,5А Разъем передачи данных, модуль управления кондиционером, левая / правая фара, головное устройство аудио / видео и навигационной системы, электро хромное зеркало, модуль TMU, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья, обогреватель заднего сиденья |
| A/BAG IND | 7,5А Комбинация приборов, центральный переключатель передней панели |
| MODULE3 | 10А BCM, рычаг переключения передач ATM, модуль управления IPS (вход ON / START) |
| SMART KEY1 | 15А Модуль управления смарт-ключом |
| 4WD | 20А ЭБУ 4WD |
| TAILGATE OPEN | 10А Реле открытия задней двери багажника |
| S/HEATER RR | 15А Подогреватель заднего сиденья |
| MDPS | 7,5А Блок MDPS |
| SMART KEY3 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| CLUSTER | 7,5А Комбинация приборов (IG1 Power), рычаг переключения передач ATM ILL. |
| SMART KEY2 | 10А Модуль управления интеллектуальным ключом, кнопка включения / выключения, модуль иммобилайзера |
| MULTI MEDIA | 15А Головное устройство аудио, аудио / видео и навигации, модуль TMU |
| INTERIOR LAMP | 10А Ключ зажигания III. & Сигнальный выключатель двери, Лампа багажного отделения, Лампа перчаточного ящика, Лампа верхней консоли, Передняя лампа косметического зеркала, левая / правая, Лампа освещения салона, Задний персональный фонарь, левая / правая |
| DOOR LOCK | 20А Реле замка двери, реле отпирания двери, блок реле ICM (двух оборотное реле отпирания) |
| SUNROOF2 | 20А Панорама Люк на крыше |
| POWER OUTLET | 20А Передняя розетка и прикуриватель |
| BRAKE SWITCH | 7,5А Модуль управления смарт-ключом, выключатель стоп-сигнала |
| MEMORY 2 | 10А Разъем канала передачи данных, BCM, комбинация приборов, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, блок реле ICM (реле складывания / раскладывания наружного зеркала) |
| P/SEAT (PASS) | 30А Ручной переключатель на пассажирском сиденье |
| S/HEATER FRT | 20А Модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья |
| SUNROOF 1 | 20А Панорама Люк на крыше |
| MODULE 2 | 20А Блок печатной платы (предохранитель — ABS3, ECU6, TCU2, MODULE1, MODULE2) |
| A/CON2 | 7,5А Модуль управления кондиционером |
| HEATED MIRROR | 10А Электропривод наружного зеркала заднего вида водителя / пассажира, модуль управления кондиционером, ECM (G4FJ) |
| P/SEAT (DRV) | 30А Ручной переключатель сиденья водителя |
| SAFETY P/ WINDOW | 25А Модуль электрического стекло подъемника безопасности водителя |
| P/ WINDOW RH | 25А Главный выключатель электрического стекло подъемника, выключатель электрического стекло подъемника пассажира |
| P/ WINDOW LH | 25А Главный выключатель стекло подъемника |
| AMP | 25А Усилитель |
