Диагностика автокондиционера: восстанавливаем в салоне привычный комфорт

Стоит ли заниматься ремонтом автокондиционера самостоятельно

Если диагностика кондиционера авто выявила определённые проблемы, необходимо их устранить – в противном случае дело может закончиться дорогостоящим ремонтом. Но вот насколько оправданным будет самостоятельный ремонт и как проверить кондиционер в машине без привлечения автомобильных экспертов? Автокондиционер – достаточно сложное устройство, и многие операции могут потребовать наличия специализированного инструмента или оборудования. А если вы никогда раньше не занимались ремонтом климатических систем, риск ошибочных действий возрастает многократно, и вместо исправления маленькой проблемы вы можете получить намного более серьёзную неприятность.

Заправка фреоном – далеко не единственный повод обратиться в сервисный центр при обнаружении большинства видов неисправностей. Впрочем, далеко не каждая СТО возьмётся за ремонт вашего кондиционера. Во всяком случае, некоторые виды ремонта требуют очень высокой квалификации и опыта, и такие специалисты обычно в дефиците. И всё же многие неисправности вполне можно устранить и в гаражных условиях. Тем более что подробные инструкции с комментариями можно легко найти в интернете. В принципе, даже заправку системы фреоном можно выполнить самостоятельно, но только при условии знания важных нюансов, касающихся выполнения этой операции.

Если обратиться к Википедии с запросом «фреон», выяснится, что существует около двух десятков его разновидностей. Какой из них должен использоваться на вашем автокондиционере, необходимо предварительно узнать из мануала, а при его отсутствии следует тщательно изучить поверхность деталей кондиционера – компрессора, конденсора, испарителя, ресивера-осушителя: на них тоже указывается вид используемого хладагента. Кстати, если вы не смогли самостоятельно интерпретировать такую надпись, её можно переписать или сфотографировать, после чего показать продавцу – он поймёт, что вам нужно. Помните, что смешивать разные фреоны категорически не рекомендуется.

Тест с помощью электронного течеискателя

Такое оборудование может находить очень маленькие утечки.

Тестирование может усложняться в условиях сквозняка, поэтому нужно закрыть точку возможной утечки от ветра, чтобы не давать фреону испаряться. Если он попадет в атмосферу, течеискатель будет все время сигнализировать утечку. Лучше всего проветрить помещение перед тестом.

  • Убедитесь, что система заправлена. Частичной заправки около 225 г тоже достаточно.
  • Проверьте место возможной утечки, начав с самой высокой точки цепи (фреон тяжелее воздуха).
  • Когда утечка установлена, течеискатель издает сигнал, интенсивность которого зависит от концентрации фреона.
  • Если утечку нельзя установить при выключенном кондиционере, запустите двигатель и включите кондиционер, чтобы создать давление в системе.

ВНИМАНИЕ: имея дело с частично заправленной системой, рекомендуется включить кондиционер на короткое время и не превышать число оборотов холостого хода двигателя, так как масла в системе может быть недостаточно для смазки компрессора.

Появление капель воды или конденсата

Повышенное выделение влаги – результат неправильного использования оборудования. Чаще всего такие поломки появляются, если сплит-систему запускают на «холод» при пониженной температуре окружающего воздуха. Это вызывает образование пробки в дренажной системе.


Вторая причина выделения воды – засорение внутреннего радиатора.

Для восстановления корректной работы оборудования нужно сделать следующее:

  1. В холодное время года прогреть канал. Это поможет, если пробка льда еще в нем не образовалась. Оптимальная температура нагрева составляет +7 O
  2. При появлении пробки лучше подождать наступления тепла. Это позволит льду самостоятельно рассосаться.
  3. Промыть дренаж водой при использовании помпы или компрессорной установки.

Принцип работы

Функционирование автомобильного кондиционера происходит за счет энергии двигателя внутреннего сгорания, получаемой при помощи приводного ремня.

Для марок различных производителей некоторые элементы могут разниться, но общая схема работы примерно одинакова.

После запуска устройства происходит активация электромагнитной муфты, прижимной диск, выполненный из стали, примагничивается к шкиву, движение которого обеспечивается за счет ремня.

Внутри компрессора происходит сжатие газообразного фреона с последующим его нагревом, после чего он при помощи трубопровода переправляется в конденсор, где происходит обратный процесс – охлаждение.

Стоит обратить внимание, что иногда в компрессоре происходит утечка или появляются посторонние шумы, результатом чего становится снижение его производительности. Избежать (или устранить) этого помогает своевременное обслуживание автомобильного кондиционера

Избежать (или устранить) этого помогает своевременное обслуживание автомобильного кондиционера.

На смену охлаждению приходит конденсация, и на выходе хладагент становится уже жидким.

В ресивере-осушителе, куда фреон попадает на следующем этапе, он очищается от грязи и продуктов износа компрессора.

После этого его путь лежит через терморегулирующий вентиль и испаритель в салон машины, куда при помощи вентилятора и подается сдуваемый с испарителя холод.

На этом этапе хладагент снова переходит в газообразное состояние и возвращается в компрессор.

Чтобы контролировать данную систему и избежать сбоев в ее работе, устранить которые можно будет лишь при наличии соответствующего обслуживания автомобильного кондиционера, на ее отдельные элементы устанавливаются датчики.

Они не только следят за показаниями приборов, но и могут произвести их отключение в случае необходимости.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

При каких поломках обращаться в сервисный центр

Если пользователь обнаруживает, что некорректная работа кондиционера связана с поломкой одного из внутренних узлов, ему следует обратиться в сервисный центр. Самостоятельно он может выполнить текущее обслуживание: почистить фильтры или дренажную систему, в редких случаях – выполнить полную мойку кондиционера, соблюдая технику безопасности и действуя в полном соответствии с пособием по эксплуатации.

Ремонт платы, компрессора, диагностику трассы, дозаправку фреона или иные действия, связанные с разбором техники и заменой деталей, должны выполнять профессионалы. Даже при наличии руководства по ремонту кондиционера правильно провести работу без должной подготовки, нужных запчастей и профессионального оборудования практически невозможно. Стоит помнить, что починить одну деталь гораздо дешевле, чем приобрести новый кондиционер взамен старого, безнадежно испорченного неумелыми действиями владельца.

Итак, если климатическое оборудование, будь то автокондиционер или техника для офиса (дома), неправильно работает, пользователю рекомендуется лишь выполнить диагностику, чтобы понять источник проблемы. Вывив неисправный элемент, нужно определиться с целесообразностью самостоятельных действий. Если проблема связана с каким-то из внутренних узлов, рекомендуется обратиться за помощью к профессионалам. А найти информацию, как исправить тот или иной дефект, можно в руководстве пользователя или в Интернете, где на специализированных форумах доступно множество полезных видео по интересующей теме.

Появление воды


Капает кондиционер

Если с кондиционера капает вода или на его стенках образуется конденсат, то причин у этой проблемы может быть несколько. Чаще всего это говорит о неправильной эксплуатации техники. Например, владелец мог запустить режим охлаждения в кондиционере в тот момент, когда были низкие температуры. Это вполне могло вызвать пробку в дренажном проводе.

  1. Перед тем как починить кондиционер, надо разобраться, появилась ли ледяная пробка в дренажном водопроводе. Если она еще не появилась, то водопровод надо прогреть. Оптимальная температура прогрева — около плюс 6 -7 градусов.
  2. Если пробка уже появилась, то придется ждать тепла, пока она сама не растает. Технику до этого периода запускать нельзя.

Как выполнить ремонт трубки кондиционера своими руками?

Несмотря на появление достаточного количества станций технического обслуживания автомобилей гаражный ремонт пользуется популярностью среди преобладающей части водителей. Отдельные автолюбители все выходные напролёт тратят на починку своего «железного коня». Это настоящее национальное хобби, сочетающее в себе азарт и реальную возможность сэкономить.

Как определить неисправность кондиционера:

Воздух в системе вентиляции машины не охлаждается.

В большей части транспортных средств достаточно одного нажатия кнопки для активизации кондиционера и охлаждения воздуха. Если из системы вентиляции продолжают дуть тёплые потоки воздуха, значит компрессор кондиционера не работает. Нужно искать причину неисправности.

Использование специальных диагностических устройств.

Если возникли опасения касающиеся работоспособности системы кондиционирования не нужно медлить. Ранняя диагностика даёт возможность оперативно выявить неисправности и принять меры для их устранения.

Подключение специального оборудования для диагностики системы кондиционирования машины позволяет определить место утечки фреона. Это очень удобно и экономит массу свободного времени для автолюбителя.

Выявление утечки охлаждающего газа позволяет владельцу транспортного средства предпринимать прочие действия, направленные на ремонт системы кондиционирования.

Существует 3 основных способа починки трубок кондиционера:

Ремонтные наборы.

Небольшие трещины на поверхности трубопроводов системы кондиционирования проще и быстрее чинить при помощи использования специальных ремонтных составов. Как правило, они реализуется в аэрозольной форме и наносятся на место повреждения через распыление. Для застывания рабочего вещества ремонтного состава не требуется много времени. Через 12 часов кондиционер уже можно использовать.

Аргонно-дуговая сварка.

Наличие сварочного аппарата несмотря на его доступность не является распространённым явлением. Устройством нужно уметь правильно пользоваться иначе эффективность ремонта будет стремиться к нулю. Если трубопроводы системы кондиционирования напоминают решето лучше всего и выгоднее использовать сварку.

Приобретение готовых комплектов.

Если автомобиль ранних лет выпуска ремонтировать трубопроводы приходиться часто. Зачастую месяца не проходит без ремонтных работ. В этом случае проще выполнить замену трубопровода кондиционера, чем пытаться его «подлатать». Это будет дешевле и эффективней.

Практически для всех моделей транспортных средств можно приобрести алюминиевые или резиновые трубопроводы системы кондиционирования. Разница заключается в стоимости и сложности установки. Резиновые трубопроводы доступнее по стоимости и проще в установке.

Признаки неисправностей

Наиболее часто о неисправностях в системе автомобильного кондиционера говорят следующие признаки:

  • Постоянный монотонный шум, при этом он слышен даже в том случае, если кондиционер не работает, но двигатель заведён. В случае включения кондиционера меняется характер гула в ту или иную сторону. Такой признак говорит о том, что пришло время заменить подшипник на шкиве компрессора.
  • Ещё одна достаточно распространённая неисправность – это ситуация, когда по какой-либо причине не включается электромагнитная муфта.
  • Утечка хладагента из системы, что значительно снижает эффективность работы системы.
  • Посторонние шумы при работающем кондиционере, в частности, речь идёт о гудении, стуке, характерном «урчании» и т. д. При этом в системе можно зафиксировать достаточно значительные перепады давления.

Способы промывки кондиционера

Автомойка не всегда помогает избавиться от загрязнений климатической системы, которые могут стать причиной появления различных неприятностей. Если вы заметили, что не холодит кондиционер в машине – скорее всего, он просто загрязнился. Поэтому периодически рекомендуется осуществлять промывку кондиционера самостоятельно. Эта процедура, хотя и потребует частичной разборки системы, но позволит выполнить чистку намного качественнее.

Для этого потребуется снять конденсор с креплений и немного его развернуть, чтобы получить хороший доступ и к внутренней части конденсора, и к межрадиаторному пространству, где тоже скапливается немало грязи. Для промывки можно использовать средство для мытья посуды, которым нужно обильно смочить все трубки радиатора и дать химическому средству время на впитывание (10 – 15 минут достаточно). Затем следует промыть радиатор струёй воды, которую нужно направлять строго под прямым углом. Напор должен быть небольшим – в противном случае повышается риск повреждения сот радиатора.

Степень чистоты можно определить визуально, если вся грязь не отмылась, необходимо выполнить процедуру повторно. Если заметите погнувшиеся (помятые) соты – необходимо их аккуратно выпрямить с помощью деревянной (не металлической!) палочки, после чего можно удалить оставшиеся твёрдые фрагменты (веточки, камешки, останки насекомых).

Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.

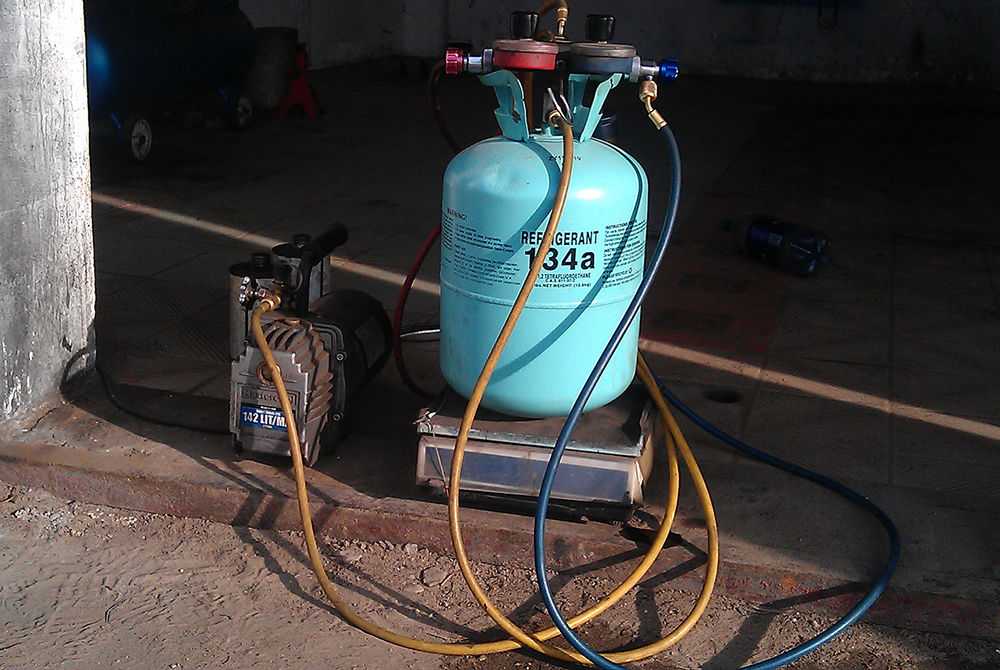

Заправка фреоном кондиционера

Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.

Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.

Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.

Обслуживание и ремонт

Ремонт и обслуживание автокондиционеров в первую очередь сводится к определению, что стало причиной нарушения работы, а после уже устранения неисправности.

Если есть подозрение на утечку хладагента, сначала определяют место утечки. Для этого используют либо газоанализаторы, которые улавливают наличие фреона и могут точно указать, где производится утечка. Вторым методом определения утечки является заправка системы фреоном с добавлением ультрафиолетовой краски, после чего систему освещают ультрафиолетовой лампой. Место утечки укажет красящее вещество.

Видео: Ремонт компрессора кондиционера, Автосервис Автоматика Бош сервис.

Устранение утечки производится либо путем замены поврежденного участка, возможна и запайка образовавшегося отверстия, но сделать это можно только на металлических участках магистрали.

Компрессор, если он заклинил, ремонту не подлежит, его просто заменяют. Но если произошел износ сальника, подшипников, то производится ремонт с заменой изношенных частей.

Сильное загрязнение системы, из-за чего возникли проблемы с ресивером или вентилем решаются путем промывки ее и заливки нового хладагента.

При сильном загрязнении конденсатора и испарителя с внешней стороны производится их очистка и промывка.

Неисправности кондиционера

Самая общая беда всех кондиционирующих устройств — это потеря герметичности. Сама по себе она является следствием целого ряда дефектов, которые могут возникнуть в технологической цепочке изделия.

Диагностика кондиционера автомобиля позволяет определить конкретную неисправность, её локализацию, а также наметить методы ремонта.

Для начала следует представить саму систему кондиционирования в авто. Она выглядит так:
Как видим, это замкнутая система. Внутри циркулирует хладагент (фреон).

Принцип работы

  1. компрессор нагнетает давление в магистралях и сжимает фреон;
  2. газ нагревается и под давлением поступает в конденсатор;
  3. в конденсаторе газ, охлаждаясь, сжижается и затем попадает по трубопроводу в ресивер-осушитель;
  4. происходит фильтрация жидкого фреона.
  5. хладагент через терморегулирующий вентиль оказывается в салонном испарителе и снова, охлаждаясь, превращается в газ;
  6. вентилятор испарителя, обдувая ледяные трубки с фреоном, гонит холодный воздух в салон;
  7. фреон возвращается в компрессор;
  8. цикл повторяется.

Слабые места системы

  1. Радиатор
  2. Прокладки
  3. Электрооборудование
  4. Трубомагистрали
  5. Давление фреона в системе трубопроводов
  6. Воздушные заслонки
  7. Фильтр тонкой очистки воздуха
  8. Блок управления (климат-автомат).

Для всех этих узлов существуют только три опасности: коррозия, элементарная грязь внутри трубочных соединений и разгильдяйство. Последнее, прежде всего, касается производителей и мастеров, которые небрежно закачивали фреон в систему.

Задачи у диагноста формируются соответственно. Но чаще всего ему предстоит выявить течь в системе циркуляции охладителя (фреона) и определить место закупорки напорных и отводящих трубок. Оба фактора могут существовать как совместно, так и по раздельности.

Как это сделать

На станциях технического обслуживания существует целый сервис для диагностики и ремонта автомобильных кондиционеров. Стоит напомнить, что удовольствие это не из самых доступных.
Отсюда соблазн — попробовать всё своими руками.

Возможно и так. На СТО горшки обжигают тоже не боги. Как и повсюду, здесь нужен навык, специальная оснастка и знание определённых диагностических методик.

Проверка герметичности

Самые распространённые методы:

  • обмыливание (по возникновению пузырей на месте отверстия). —Недостаток — плохая доступность некоторых узлов для обмыливания и наблюдения;
  • использование течеискателя (прибора, чувствительного к испарениям фреона). —Недостаток — нет возможности обнаружить в месте утечки хладагента сразу несколько близкорасположенных прободных отверстий;
  • ультрафиолетовый краситель (заранее внедряется в магистрали кондиционера даже изготовителем и окрашивает места дефектов). —Недостаток — необходимость тщательного отмывания трубок от краски после устранения повреждения. В противном случае остатки красителя будут «маскировать» дефекты, которые могут возникнуть впоследствии.

На практике можно сочетать все три метода, исходя из того, что удобней и проще в данный момент.

Оборудование

Диагностика и ремонт на станциях технического обслуживания начинаются с заправочной консоли. Это устройство, снабжённой двумя манометрами для проверки давления в подающей и возвратной трубках.

По стрелкам можно определить: общую разницу в давлении; соответствие её нормативам для данной модели кондиционера.

При самостоятельной диагностике для этих же целей можно использовать тестер или мультисканер. Они подключаются к контактам системы под капотом автомобиля или прямо в салоне.

Рабочее давление в подающей трубе в норме должно колебаться в пределах 5 — 26 атмосфер. В возвратной магистрали оно равно примерно 4-м атмосферам или чуть меньше.

Напор в неработающей системе стабилизируется в диапазоне от 4-х до 5-ти атмосфер.

Контроль над функционированием кондиционера автоматизирован. Информация поступает от датчиков, которые:

  • снижают чрезмерно высокое давление в системе;
  • повышают низкое;
  • исключают общий перегрев узлов.

Диагностика

Признаки, указывающие на неисправность компрессора, могут проявляться как при внешнем осмотре, так и с появлением шумов при работе автомобильных кондиционеров:

  • Утечка хладагента – причин здесь несколько, если отсутствует механическое повреждение компрессора, то подтекает из сальника или из прокладок в местах соединения агрегата. Определить место утечки фреона можно с помощью УФ лампы, перед этим добавив в хладагент флуоресцентную краску.
  • Шум во время работы кондиционера и при его выключенном состоянии – показатель, по которому можно судить о выходе из строя подшипников вала или приводного шкива. Этот же шум свидетельствует о большем, чем требуется, натяжении ремня. Если при отключенной электромагнитной муфте и ослабленном ремне шкив компрессора, проворачиваемый своими руками, очень туго крутится или подклинивает, значит, проблема в подшипнике, когда же ролик вращается тихо и без усилий, возможно, гудит подшипник вала.
  • Электромагнитная муфта – о ее неисправности подскажет отсутствие щелчка при включении кондиционера. Это происходит когда между прижимной пластиной и шкивом появляется большой зазор вследствие выработки муфты или в случае плавления катушки от перегрева компрессора.
  • Звонкий стук или урчание при работе компрессора – сигнализирует о том, что погнуты клапана или изношены рабочие поверхности поршневой группы, также об этом может сигнализировать не соответствующее номинальным значениям давление, измеряемое на входе и выходе из компрессора.

Диагностика системы охлаждения салона

Лучший способ досконально разобраться с кондиционером – обратиться в специализированную мастерскую, где герметичность системы испытают вакуумным стендом и проконтролируют работу нагнетателя, ТРВ и ресивера. Если подобной возможности нет, вам придется действовать самостоятельно. Ниже представлен алгоритм, как проверить компрессор кондиционера и остальные элементы климатической установки:

  1. Запустите двигатель и нажмите кнопку «А/С» включения охладителя. Если в машине установлен климат-контроль, отрегулируйте его на минимальную температуру воздуха.
  2. Проверьте подачу холодного воздуха через салонные решетки на холостом ходу и в процессе движения.
  3. Нет или мало холода при работе двигателя на месте? Скорее всего, внешний радиатор забит грязью и листьями, его нужно срочно прочистить. Иначе фреон в трубках перегреется, давление поднимется и может случиться прорыв либо излишек газа будет сброшен клапаном в атмосферу.
  4. Заглушите мотор и откройте крышку капота. Найдите все узлы и трубки охлаждающего контура – ресивер, конденсор и компрессор. Отличить последний от насоса гидроусилителя руля можно по трубкам, идущим к радиатору.
  5. Срабатывание электромагнитной муфты компрессора вы можете проверить без фреона в системе и даже без приводного ремня. Для этого отключите от нее штатный разъем и куском провода соедините контакт с плюсовой клеммой аккумулятора. Муфта должна сработать и «подтянуть» шкив, чтобы ремень мог вращать ось нагнетателя.
  6. Снова заведите двигатель, включите систему в режим охлаждения и возьмитесь ладонью за толстую трубку, идущую из салона к компрессору. В течение 3-5 сек. после включения она должна стать ледяной. Если это не так, то в контуре нехватка хладагента из-за утечки через соединения или пробитый радиатор.
  7. Аккуратно потрогайте трубку, соединяющую нагнетатель с конденсором. При температуре на улице до 20 °С она должна быть теплой, а во время жары – сильно горячей.
  8. Прикоснитесь к тонкой магистрали, проложенной от внешнего радиатора внутрь салона. Она не должна быть очень горячей в любую погоду.
  9. Напоследок внимательно осмотрите стыки и видимую часть конденсора на предмет масляных потеков, свидетельствующих о разгерметизации системы.

Подобное тестирование нельзя назвать объективным, ведь обычный автолюбитель может и ошибиться. Поэтому при малейшем подозрении стоит посетить автосервис при первой возможности.

Определенные сложности с диагностикой системы кондиционирования возникают в зимнее время, когда электроника не желает включать охлаждение из-за низкой температуры воздуха. Чтобы его запустить, следует прогреть двигатель до рабочей температуры и максимально натопить салон. Тогда сработают соответствующие датчики и кондиционер включится, если он исправен.

Если при покупке авто вам говорят, что система кондиционирования работает, но просто порвался ремень или надо заправить фреон, не доверяйте такому продавцу. Досконально проверить охладитель без привода вы не сможете, поэтому сразу договаривайтесь о снижении цены автомобиля на 300-500 у. е.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Диагностика автокондиционера: восстанавливаем в салоне привычный комфорт

Стоит ли заниматься ремонтом автокондиционера самостоятельно

Если диагностика кондиционера авто выявила определённые проблемы, необходимо их устранить – в противном случае дело может закончиться дорогостоящим ремонтом. Но вот насколько оправданным будет самостоятельный ремонт и как проверить кондиционер в машине без привлечения автомобильных экспертов? Автокондиционер – достаточно сложное устройство, и многие операции могут потребовать наличия специализированного инструмента или оборудования. А если вы никогда раньше не занимались ремонтом климатических систем, риск ошибочных действий возрастает многократно, и вместо исправления маленькой проблемы вы можете получить намного более серьёзную неприятность.

Заправка фреоном – далеко не единственный повод обратиться в сервисный центр при обнаружении большинства видов неисправностей. Впрочем, далеко не каждая СТО возьмётся за ремонт вашего кондиционера. Во всяком случае, некоторые виды ремонта требуют очень высокой квалификации и опыта, и такие специалисты обычно в дефиците. И всё же многие неисправности вполне можно устранить и в гаражных условиях. Тем более что подробные инструкции с комментариями можно легко найти в интернете. В принципе, даже заправку системы фреоном можно выполнить самостоятельно, но только при условии знания важных нюансов, касающихся выполнения этой операции.

Если обратиться к Википедии с запросом «фреон», выяснится, что существует около двух десятков его разновидностей. Какой из них должен использоваться на вашем автокондиционере, необходимо предварительно узнать из мануала, а при его отсутствии следует тщательно изучить поверхность деталей кондиционера – компрессора, конденсора, испарителя, ресивера-осушителя: на них тоже указывается вид используемого хладагента. Кстати, если вы не смогли самостоятельно интерпретировать такую надпись, её можно переписать или сфотографировать, после чего показать продавцу – он поймёт, что вам нужно. Помните, что смешивать разные фреоны категорически не рекомендуется.

Тест с помощью электронного течеискателя

Такое оборудование может находить очень маленькие утечки.

Тестирование может усложняться в условиях сквозняка, поэтому нужно закрыть точку возможной утечки от ветра, чтобы не давать фреону испаряться. Если он попадет в атмосферу, течеискатель будет все время сигнализировать утечку. Лучше всего проветрить помещение перед тестом.

  • Убедитесь, что система заправлена. Частичной заправки около 225 г тоже достаточно.
  • Проверьте место возможной утечки, начав с самой высокой точки цепи (фреон тяжелее воздуха).
  • Когда утечка установлена, течеискатель издает сигнал, интенсивность которого зависит от концентрации фреона.
  • Если утечку нельзя установить при выключенном кондиционере, запустите двигатель и включите кондиционер, чтобы создать давление в системе.

ВНИМАНИЕ: имея дело с частично заправленной системой, рекомендуется включить кондиционер на короткое время и не превышать число оборотов холостого хода двигателя, так как масла в системе может быть недостаточно для смазки компрессора.

Появление капель воды или конденсата

Повышенное выделение влаги – результат неправильного использования оборудования. Чаще всего такие поломки появляются, если сплит-систему запускают на «холод» при пониженной температуре окружающего воздуха. Это вызывает образование пробки в дренажной системе.


Вторая причина выделения воды – засорение внутреннего радиатора.

Для восстановления корректной работы оборудования нужно сделать следующее:

  1. В холодное время года прогреть канал. Это поможет, если пробка льда еще в нем не образовалась. Оптимальная температура нагрева составляет +7 O
  2. При появлении пробки лучше подождать наступления тепла. Это позволит льду самостоятельно рассосаться.
  3. Промыть дренаж водой при использовании помпы или компрессорной установки.

Принцип работы

Функционирование автомобильного кондиционера происходит за счет энергии двигателя внутреннего сгорания, получаемой при помощи приводного ремня.

Для марок различных производителей некоторые элементы могут разниться, но общая схема работы примерно одинакова.

После запуска устройства происходит активация электромагнитной муфты, прижимной диск, выполненный из стали, примагничивается к шкиву, движение которого обеспечивается за счет ремня.

Внутри компрессора происходит сжатие газообразного фреона с последующим его нагревом, после чего он при помощи трубопровода переправляется в конденсор, где происходит обратный процесс – охлаждение.

Стоит обратить внимание, что иногда в компрессоре происходит утечка или появляются посторонние шумы, результатом чего становится снижение его производительности. Избежать (или устранить) этого помогает своевременное обслуживание автомобильного кондиционера

Избежать (или устранить) этого помогает своевременное обслуживание автомобильного кондиционера.

На смену охлаждению приходит конденсация, и на выходе хладагент становится уже жидким.

В ресивере-осушителе, куда фреон попадает на следующем этапе, он очищается от грязи и продуктов износа компрессора.

После этого его путь лежит через терморегулирующий вентиль и испаритель в салон машины, куда при помощи вентилятора и подается сдуваемый с испарителя холод.

На этом этапе хладагент снова переходит в газообразное состояние и возвращается в компрессор.

Чтобы контролировать данную систему и избежать сбоев в ее работе, устранить которые можно будет лишь при наличии соответствующего обслуживания автомобильного кондиционера, на ее отдельные элементы устанавливаются датчики.

Они не только следят за показаниями приборов, но и могут произвести их отключение в случае необходимости.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

При каких поломках обращаться в сервисный центр

Если пользователь обнаруживает, что некорректная работа кондиционера связана с поломкой одного из внутренних узлов, ему следует обратиться в сервисный центр. Самостоятельно он может выполнить текущее обслуживание: почистить фильтры или дренажную систему, в редких случаях – выполнить полную мойку кондиционера, соблюдая технику безопасности и действуя в полном соответствии с пособием по эксплуатации.

Ремонт платы, компрессора, диагностику трассы, дозаправку фреона или иные действия, связанные с разбором техники и заменой деталей, должны выполнять профессионалы. Даже при наличии руководства по ремонту кондиционера правильно провести работу без должной подготовки, нужных запчастей и профессионального оборудования практически невозможно. Стоит помнить, что починить одну деталь гораздо дешевле, чем приобрести новый кондиционер взамен старого, безнадежно испорченного неумелыми действиями владельца.

Итак, если климатическое оборудование, будь то автокондиционер или техника для офиса (дома), неправильно работает, пользователю рекомендуется лишь выполнить диагностику, чтобы понять источник проблемы. Вывив неисправный элемент, нужно определиться с целесообразностью самостоятельных действий. Если проблема связана с каким-то из внутренних узлов, рекомендуется обратиться за помощью к профессионалам. А найти информацию, как исправить тот или иной дефект, можно в руководстве пользователя или в Интернете, где на специализированных форумах доступно множество полезных видео по интересующей теме.

Появление воды


Капает кондиционер

Если с кондиционера капает вода или на его стенках образуется конденсат, то причин у этой проблемы может быть несколько. Чаще всего это говорит о неправильной эксплуатации техники. Например, владелец мог запустить режим охлаждения в кондиционере в тот момент, когда были низкие температуры. Это вполне могло вызвать пробку в дренажном проводе.

  1. Перед тем как починить кондиционер, надо разобраться, появилась ли ледяная пробка в дренажном водопроводе. Если она еще не появилась, то водопровод надо прогреть. Оптимальная температура прогрева — около плюс 6 -7 градусов.
  2. Если пробка уже появилась, то придется ждать тепла, пока она сама не растает. Технику до этого периода запускать нельзя.

Как выполнить ремонт трубки кондиционера своими руками?

Несмотря на появление достаточного количества станций технического обслуживания автомобилей гаражный ремонт пользуется популярностью среди преобладающей части водителей. Отдельные автолюбители все выходные напролёт тратят на починку своего «железного коня». Это настоящее национальное хобби, сочетающее в себе азарт и реальную возможность сэкономить.

Как определить неисправность кондиционера:

Воздух в системе вентиляции машины не охлаждается.

В большей части транспортных средств достаточно одного нажатия кнопки для активизации кондиционера и охлаждения воздуха. Если из системы вентиляции продолжают дуть тёплые потоки воздуха, значит компрессор кондиционера не работает. Нужно искать причину неисправности.

Использование специальных диагностических устройств.

Если возникли опасения касающиеся работоспособности системы кондиционирования не нужно медлить. Ранняя диагностика даёт возможность оперативно выявить неисправности и принять меры для их устранения.

Подключение специального оборудования для диагностики системы кондиционирования машины позволяет определить место утечки фреона. Это очень удобно и экономит массу свободного времени для автолюбителя.

Выявление утечки охлаждающего газа позволяет владельцу транспортного средства предпринимать прочие действия, направленные на ремонт системы кондиционирования.

Существует 3 основных способа починки трубок кондиционера:

Ремонтные наборы.

Небольшие трещины на поверхности трубопроводов системы кондиционирования проще и быстрее чинить при помощи использования специальных ремонтных составов. Как правило, они реализуется в аэрозольной форме и наносятся на место повреждения через распыление. Для застывания рабочего вещества ремонтного состава не требуется много времени. Через 12 часов кондиционер уже можно использовать.

Аргонно-дуговая сварка.

Наличие сварочного аппарата несмотря на его доступность не является распространённым явлением. Устройством нужно уметь правильно пользоваться иначе эффективность ремонта будет стремиться к нулю. Если трубопроводы системы кондиционирования напоминают решето лучше всего и выгоднее использовать сварку.

Приобретение готовых комплектов.

Если автомобиль ранних лет выпуска ремонтировать трубопроводы приходиться часто. Зачастую месяца не проходит без ремонтных работ. В этом случае проще выполнить замену трубопровода кондиционера, чем пытаться его «подлатать». Это будет дешевле и эффективней.

Практически для всех моделей транспортных средств можно приобрести алюминиевые или резиновые трубопроводы системы кондиционирования. Разница заключается в стоимости и сложности установки. Резиновые трубопроводы доступнее по стоимости и проще в установке.

Признаки неисправностей

Наиболее часто о неисправностях в системе автомобильного кондиционера говорят следующие признаки:

  • Постоянный монотонный шум, при этом он слышен даже в том случае, если кондиционер не работает, но двигатель заведён. В случае включения кондиционера меняется характер гула в ту или иную сторону. Такой признак говорит о том, что пришло время заменить подшипник на шкиве компрессора.
  • Ещё одна достаточно распространённая неисправность – это ситуация, когда по какой-либо причине не включается электромагнитная муфта.
  • Утечка хладагента из системы, что значительно снижает эффективность работы системы.
  • Посторонние шумы при работающем кондиционере, в частности, речь идёт о гудении, стуке, характерном «урчании» и т. д. При этом в системе можно зафиксировать достаточно значительные перепады давления.

Способы промывки кондиционера

Автомойка не всегда помогает избавиться от загрязнений климатической системы, которые могут стать причиной появления различных неприятностей. Если вы заметили, что не холодит кондиционер в машине – скорее всего, он просто загрязнился. Поэтому периодически рекомендуется осуществлять промывку кондиционера самостоятельно. Эта процедура, хотя и потребует частичной разборки системы, но позволит выполнить чистку намного качественнее.

Для этого потребуется снять конденсор с креплений и немного его развернуть, чтобы получить хороший доступ и к внутренней части конденсора, и к межрадиаторному пространству, где тоже скапливается немало грязи. Для промывки можно использовать средство для мытья посуды, которым нужно обильно смочить все трубки радиатора и дать химическому средству время на впитывание (10 – 15 минут достаточно). Затем следует промыть радиатор струёй воды, которую нужно направлять строго под прямым углом. Напор должен быть небольшим – в противном случае повышается риск повреждения сот радиатора.

Степень чистоты можно определить визуально, если вся грязь не отмылась, необходимо выполнить процедуру повторно. Если заметите погнувшиеся (помятые) соты – необходимо их аккуратно выпрямить с помощью деревянной (не металлической!) палочки, после чего можно удалить оставшиеся твёрдые фрагменты (веточки, камешки, останки насекомых).

Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.

Заправка фреоном кондиционера

Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.

Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.

Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.

Обслуживание и ремонт

Ремонт и обслуживание автокондиционеров в первую очередь сводится к определению, что стало причиной нарушения работы, а после уже устранения неисправности.

Если есть подозрение на утечку хладагента, сначала определяют место утечки. Для этого используют либо газоанализаторы, которые улавливают наличие фреона и могут точно указать, где производится утечка. Вторым методом определения утечки является заправка системы фреоном с добавлением ультрафиолетовой краски, после чего систему освещают ультрафиолетовой лампой. Место утечки укажет красящее вещество.

Видео: Ремонт компрессора кондиционера, Автосервис Автоматика Бош сервис.

Устранение утечки производится либо путем замены поврежденного участка, возможна и запайка образовавшегося отверстия, но сделать это можно только на металлических участках магистрали.

Компрессор, если он заклинил, ремонту не подлежит, его просто заменяют. Но если произошел износ сальника, подшипников, то производится ремонт с заменой изношенных частей.

Сильное загрязнение системы, из-за чего возникли проблемы с ресивером или вентилем решаются путем промывки ее и заливки нового хладагента.

При сильном загрязнении конденсатора и испарителя с внешней стороны производится их очистка и промывка.

Неисправности кондиционера

Самая общая беда всех кондиционирующих устройств — это потеря герметичности. Сама по себе она является следствием целого ряда дефектов, которые могут возникнуть в технологической цепочке изделия.

Диагностика кондиционера автомобиля позволяет определить конкретную неисправность, её локализацию, а также наметить методы ремонта.

Для начала следует представить саму систему кондиционирования в авто. Она выглядит так:
Как видим, это замкнутая система. Внутри циркулирует хладагент (фреон).

Принцип работы

  1. компрессор нагнетает давление в магистралях и сжимает фреон;
  2. газ нагревается и под давлением поступает в конденсатор;
  3. в конденсаторе газ, охлаждаясь, сжижается и затем попадает по трубопроводу в ресивер-осушитель;
  4. происходит фильтрация жидкого фреона.
  5. хладагент через терморегулирующий вентиль оказывается в салонном испарителе и снова, охлаждаясь, превращается в газ;
  6. вентилятор испарителя, обдувая ледяные трубки с фреоном, гонит холодный воздух в салон;
  7. фреон возвращается в компрессор;
  8. цикл повторяется.

Слабые места системы

  1. Радиатор
  2. Прокладки
  3. Электрооборудование
  4. Трубомагистрали
  5. Давление фреона в системе трубопроводов
  6. Воздушные заслонки
  7. Фильтр тонкой очистки воздуха
  8. Блок управления (климат-автомат).

Для всех этих узлов существуют только три опасности: коррозия, элементарная грязь внутри трубочных соединений и разгильдяйство. Последнее, прежде всего, касается производителей и мастеров, которые небрежно закачивали фреон в систему.

Задачи у диагноста формируются соответственно. Но чаще всего ему предстоит выявить течь в системе циркуляции охладителя (фреона) и определить место закупорки напорных и отводящих трубок. Оба фактора могут существовать как совместно, так и по раздельности.

Как это сделать

На станциях технического обслуживания существует целый сервис для диагностики и ремонта автомобильных кондиционеров. Стоит напомнить, что удовольствие это не из самых доступных.
Отсюда соблазн — попробовать всё своими руками.

Возможно и так. На СТО горшки обжигают тоже не боги. Как и повсюду, здесь нужен навык, специальная оснастка и знание определённых диагностических методик.

Проверка герметичности

Самые распространённые методы:

  • обмыливание (по возникновению пузырей на месте отверстия). —Недостаток — плохая доступность некоторых узлов для обмыливания и наблюдения;
  • использование течеискателя (прибора, чувствительного к испарениям фреона). —Недостаток — нет возможности обнаружить в месте утечки хладагента сразу несколько близкорасположенных прободных отверстий;
  • ультрафиолетовый краситель (заранее внедряется в магистрали кондиционера даже изготовителем и окрашивает места дефектов). —Недостаток — необходимость тщательного отмывания трубок от краски после устранения повреждения. В противном случае остатки красителя будут «маскировать» дефекты, которые могут возникнуть впоследствии.

На практике можно сочетать все три метода, исходя из того, что удобней и проще в данный момент.

Оборудование

Диагностика и ремонт на станциях технического обслуживания начинаются с заправочной консоли. Это устройство, снабжённой двумя манометрами для проверки давления в подающей и возвратной трубках.

По стрелкам можно определить: общую разницу в давлении; соответствие её нормативам для данной модели кондиционера.

При самостоятельной диагностике для этих же целей можно использовать тестер или мультисканер. Они подключаются к контактам системы под капотом автомобиля или прямо в салоне.

Рабочее давление в подающей трубе в норме должно колебаться в пределах 5 — 26 атмосфер. В возвратной магистрали оно равно примерно 4-м атмосферам или чуть меньше.

Напор в неработающей системе стабилизируется в диапазоне от 4-х до 5-ти атмосфер.

Контроль над функционированием кондиционера автоматизирован. Информация поступает от датчиков, которые:

  • снижают чрезмерно высокое давление в системе;
  • повышают низкое;
  • исключают общий перегрев узлов.

Диагностика

Признаки, указывающие на неисправность компрессора, могут проявляться как при внешнем осмотре, так и с появлением шумов при работе автомобильных кондиционеров:

  • Утечка хладагента – причин здесь несколько, если отсутствует механическое повреждение компрессора, то подтекает из сальника или из прокладок в местах соединения агрегата. Определить место утечки фреона можно с помощью УФ лампы, перед этим добавив в хладагент флуоресцентную краску.
  • Шум во время работы кондиционера и при его выключенном состоянии – показатель, по которому можно судить о выходе из строя подшипников вала или приводного шкива. Этот же шум свидетельствует о большем, чем требуется, натяжении ремня. Если при отключенной электромагнитной муфте и ослабленном ремне шкив компрессора, проворачиваемый своими руками, очень туго крутится или подклинивает, значит, проблема в подшипнике, когда же ролик вращается тихо и без усилий, возможно, гудит подшипник вала.
  • Электромагнитная муфта – о ее неисправности подскажет отсутствие щелчка при включении кондиционера. Это происходит когда между прижимной пластиной и шкивом появляется большой зазор вследствие выработки муфты или в случае плавления катушки от перегрева компрессора.
  • Звонкий стук или урчание при работе компрессора – сигнализирует о том, что погнуты клапана или изношены рабочие поверхности поршневой группы, также об этом может сигнализировать не соответствующее номинальным значениям давление, измеряемое на входе и выходе из компрессора.

Диагностика системы охлаждения салона

Лучший способ досконально разобраться с кондиционером – обратиться в специализированную мастерскую, где герметичность системы испытают вакуумным стендом и проконтролируют работу нагнетателя, ТРВ и ресивера. Если подобной возможности нет, вам придется действовать самостоятельно. Ниже представлен алгоритм, как проверить компрессор кондиционера и остальные элементы климатической установки:

  1. Запустите двигатель и нажмите кнопку «А/С» включения охладителя. Если в машине установлен климат-контроль, отрегулируйте его на минимальную температуру воздуха.
  2. Проверьте подачу холодного воздуха через салонные решетки на холостом ходу и в процессе движения.
  3. Нет или мало холода при работе двигателя на месте? Скорее всего, внешний радиатор забит грязью и листьями, его нужно срочно прочистить. Иначе фреон в трубках перегреется, давление поднимется и может случиться прорыв либо излишек газа будет сброшен клапаном в атмосферу.
  4. Заглушите мотор и откройте крышку капота. Найдите все узлы и трубки охлаждающего контура – ресивер, конденсор и компрессор. Отличить последний от насоса гидроусилителя руля можно по трубкам, идущим к радиатору.
  5. Срабатывание электромагнитной муфты компрессора вы можете проверить без фреона в системе и даже без приводного ремня. Для этого отключите от нее штатный разъем и куском провода соедините контакт с плюсовой клеммой аккумулятора. Муфта должна сработать и «подтянуть» шкив, чтобы ремень мог вращать ось нагнетателя.
  6. Снова заведите двигатель, включите систему в режим охлаждения и возьмитесь ладонью за толстую трубку, идущую из салона к компрессору. В течение 3-5 сек. после включения она должна стать ледяной. Если это не так, то в контуре нехватка хладагента из-за утечки через соединения или пробитый радиатор.
  7. Аккуратно потрогайте трубку, соединяющую нагнетатель с конденсором. При температуре на улице до 20 °С она должна быть теплой, а во время жары – сильно горячей.
  8. Прикоснитесь к тонкой магистрали, проложенной от внешнего радиатора внутрь салона. Она не должна быть очень горячей в любую погоду.
  9. Напоследок внимательно осмотрите стыки и видимую часть конденсора на предмет масляных потеков, свидетельствующих о разгерметизации системы.

Подобное тестирование нельзя назвать объективным, ведь обычный автолюбитель может и ошибиться. Поэтому при малейшем подозрении стоит посетить автосервис при первой возможности.

Определенные сложности с диагностикой системы кондиционирования возникают в зимнее время, когда электроника не желает включать охлаждение из-за низкой температуры воздуха. Чтобы его запустить, следует прогреть двигатель до рабочей температуры и максимально натопить салон. Тогда сработают соответствующие датчики и кондиционер включится, если он исправен.

Если при покупке авто вам говорят, что система кондиционирования работает, но просто порвался ремень или надо заправить фреон, не доверяйте такому продавцу. Досконально проверить охладитель без привода вы не сможете, поэтому сразу договаривайтесь о снижении цены автомобиля на 300-500 у. е.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
