Что это и как работает

Дословно TPMS можно перевести как система мониторинга давления в шинах. Это полностью раскрывает суть и функции этого датчика.

Военные и грузовые системы контроля ставили перед собой задачу максимально продлить работу техники в тяжёлых условиях. К ним можно отнести резкие температурные перепады, повышенные и экстремально низкие температуры, плохие дороги и пр.

Постепенно специалисты начали думать над возможностью использования системы контроля на обычных гражданских автомобилях. Вскоре появились первые автомобили с TPMS. Изначально датчики ставили только на дорогие автомобили в качестве дополнительной комплектации, дополняя системы слежения за слепыми зонами и автоматического торможения. Сейчас же датчики встречаются и на довольно бюджетных машинах.

Многих справедливо интересует, как же работает в машине TPMS и на чём основан её принцип работы. Когда в шинах меняется количество воздуха, также может меняться длина окружности покрышки, то есть ската. От этого потенциально увеличивается скорость, с которой вращается колесо. За этим процессом следит индикатор TPMS. Если параметры превышают установленную норму, поступает сигнал, включается специальная лампа, и водитель предупреждается о возможных неисправностях.

Уже сейчас существуют аналоги этой системы, предназначенные для работы совместно с Андроид-устройствами. Вся информация с датчиков поступает на смартфон или планшет пользователя.

По факту TPMS можно назвать достаточно простой электронной системой, которая работает по беспроводной технологии. Она следит за давлением в шинах и предупреждает автомобилиста, если происходит отклонение от нормы. Это альтернатива старым дедовским методам проверки, которая отличается повышенной точностью.

Если возникают какие-то серьёзные повреждения шин, об этом легко узнать безо всяких датчиков и систем контроля. Но вот уследить за постепенным спуском и небольшим дефектом колеса крайне сложно. Ощутить физически такие изменения тяжело. А если добавить к этому качество дорожного покрытия, то длительное время и вовсе всё будет казаться нормой.

Продолжая поездку на автомобиле со спускающим колесом, есть риск столкнуться с деформацией покрышки, а также с дальнейшим срывом резины с диска. А это уже прямая угроза для дорожно-транспортного происшествия. Если заглянуть в статистику аварий, то можно увидеть, насколько большой процент ДТП случается именно по причине внезапно лопнувшего колеса или слетевшей резины.

Понимая, что такое TPMS в современном автомобиле, возникает вопрос относительно целесообразности установки этого автомобильного шинного контроллера. Кто-то считает устройство бесполезным, и предпочитает ходить вокруг машины с манометром, проверяя давление в каждом колесе своими руками. Другие же называют датчик удобной и эффективной разработкой. Тут каждый сам делает для себя выводы.

Но не просто так система TPMS стала обязательной для каждого автомобиля, который выпускается в США и Европе.

Разновидности

На отечественном рынке представлено пока не так много датчиков для контроля давления в шинах автотранспортных средств. Но постепенно ассортимент увеличивается.

Можно выделить несколько основных видов TPMS, которые доступны в продаже и могут быть установлены на собственный автомобиль.

В зависимости от принципа установки выделяют 2 типа датчиков.

1. Внешние. Небольшие приборы, которые устанавливают на место обычного золотника. Они блокируют воздух в колёсах, тем самым реагируют на изменения давления. Многие девайсы способны показывать изменения, вызванные естественными колебаниями. Когда параметры меняются, прибор изменяет свой цвет. Главным недостатком считается уязвимость. Такие TPMS можно повредить, а также их легко могут украсть. Для этого достаточно просто выкрутить устройство вручную.
2. Внутренние. Более надёжные девайсы, защищённые от любых внешних воздействий. Их устанавливают непосредственно в полость покрышек, из-за чего вопрос кражи решается сам собой. Но объективным недостатком считается высокая стоимость. Самые простые модели стоят минимум 5 тысяч. Если хотите устройство с более продвинутым функционалом, будьте готовы отдать порядка 8 тысяч рублей.

Также TPMS классифицируют по способу определения параметров шин. В итоге различают несколько групп.

Есть ещё более продвинутые системы. Здесь вся информация передаётся на смартфон пользователя. Для этого устанавливается специальное программное обеспечение, связанное с установленными датчиками в колёсах.

Прямой и косвенный контроль

TPMS может функционировать по системе прямого и косвенного контроля параметров шин.

Более простым вариантом считается косвенный контроль. Устроен он не сложно. Смысл в том, что даже при незначительном отклонении от нормы давления диаметр покрышки уменьшается. Тогда за одно вращение колесо преодолевает меньшее расстояние. Система анализирует это, собирает информацию и передаёт сигнал водителю при несоответствии стандартным характеристикам.

Преимущества косвенного контроля в том, что самое устройство более простое, откуда вытекает небольшая стоимость. При этом со своими задачами контроля за давлением система справляется отлично.

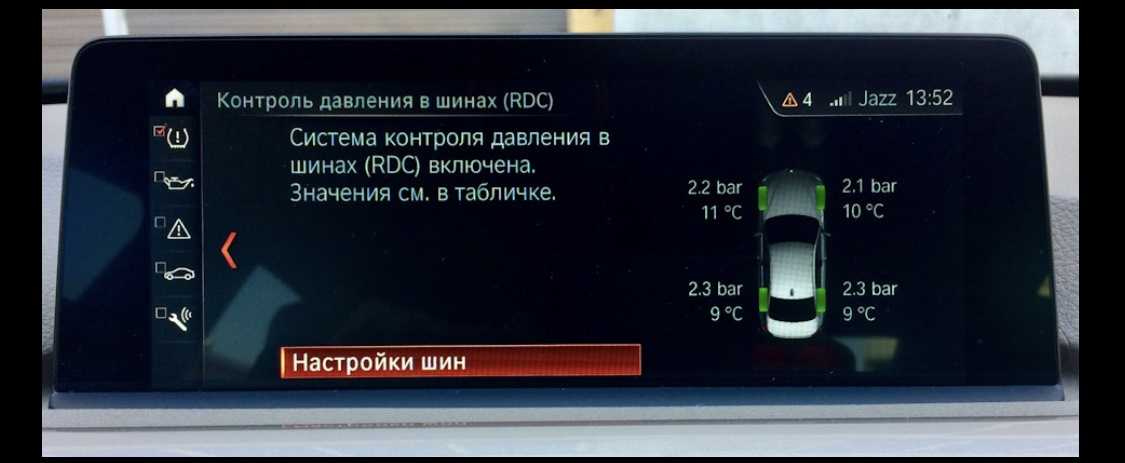

У прямого контроля показатели более точные. Эта система делает замеры отдельно для каждой покрышки. При прямом мониторинге индикаторы устанавливаются на вентиль, где и происходят измерения рабочих параметров. Далее они передаются на блок управления. Передача данных происходит за счёт наличия в TPMS специальной антенны.

Гаджеты

1. Главная   /   Гаджеты

12.11.2015

Fobo представил систему контроля давления в шинах

В продаже появилась система мониторинга давления в шинах Fobo.

Как сообщает пресс-служба компании-производителя, система имеет модификации для автомобилей (Fobo Tire и Fobo Tire Plus), а также для мотоциклов и велосипедов (Fobo Bike).

Система синхронизируется со смартфоном и «транслирует» на него все изменения, происходящие с давлением воздуха в шинах. При этом, даже если под рукой у автовладельца телефона не окажется, в случае падения давления в одной из покрышек, центральный блок подаст звуковой сигнал и покажет, с каким именно колесом возникли проблемы.

В комплектах Fobo Tire 3.5 Bar и Fobo Tire Plus 6.0 Bar по четыре внешних датчика и центральный блок мониторинга, который можно разместить, например, в бардачке. Разница между двумя системами – в том, что последняя осуществляет контроль давления до 600 kPa. При покупке специального «расширения» Fobo Xtra можно подключить до 12 дополнительных датчиков к основному комплекту.

В системе Fobo Bike – 2 внешних датчика. Совместив же два таких комплекта, можно получить набор для квадроцикла, три – для трайка или мотоцикла с коляской.

Установить комплект Fobo можно самостоятельно. Для этого нужно накрутить колпачки на ниппели, после чего датчики включаются автоматически. Далее необходимо скачать приложение Fobo Tire или Fobo Bike, создать аккаунт и подключиться к системе.

Один пользователь может зарегистрировать до 20 транспортных средств и одновременно контролировать изменения давления в шинах на каждом из них.

В набор входят противоугонные гайки, которые используются для предотвращения кражи устройства, и ключ для их затягивания. Устройство связано с индивидуальным аккаунтом пользователя и не будет функционировать, если его предварительно не «отвязать».

При выключенном зажигании автомобиля система продолжает работать на батарейках (две типа AA – в центральном блоке и CR2032 – в каждом датчике). Производитель обещает, что они не требуют замены до года.

По статистике, падение давления воздуха на 20% от нормы сокращает срок эксплуатации шины на 25-30% и примерно на 3% увеличивает расход топлива. Повышенное, – наоборот, приводит к износу центральной части протектора покрышки и подвески автомобиля.

Подпишитесь на наш канал в

«Движок» теперь в Telegram! Подписывайтесь и узнавайте первыми о новинках и результатах тестов!

1071

2 разновидности датчиков давления

Правильное давление воздуха внутри покрышки – существенная часть безопасного использования машины. Отклонение этого параметра от рабочих пределов вызывает негативные последствия. Если плотность воздуха в шине снижается, возрастает расход топлива, увеличивается износ покрышки, ухудшаются устойчивость и управляемость транспорта. Если шины перекачаны, тормозной путь становится больше, увеличивается вероятность механического повреждения покрышек, также ухудшается управляемость.

Сенсоры давления в шинах нужны для того, чтобы предотвратить поездку машины с недокачанными колесами. Эта техническая возможность позиционируется как дополнительная опция. Поэтому многих водителей интересует вопрос, как установить датчики давления в шинах. В некоторых моделях машин (преимущественно представительского класса) устройства доступны в базовой комплектации. Сами сенсоры давления различаются по функционалу и сложности, что определяется методом производства и монтажа. В зависимости от лежащего в основе физического принципа выделяют два типа датчиков: электронные и механические.

1. Механические

   Выполнены в виде прозрачного колпачка небольшого размера, устанавливаемого прямо на ниппель. Содержат внутри клапан, замеряющий давление воздуха в покрышке.

   В зависимости от давления в колесе поднимается один из индикаторов – зеленый, красный или желтый. По цвету индикатора можно судить о плотности воздуха в шине. Так, желтый указывает на необходимость проверки, а красный – что подкачку нужно выполнить неотложно.

   Механические датчики обладают такими преимуществами, как малая стоимость, интересный дизайн, информативность (избавляют от необходимости замерять давление в каждой шине манометром), комфортность использования – сразу видна плотность воздуха в колесе, независимо от погоды и других условий.

   Минусами механических датчиков являются неточность отображения информации и доступность для кражи. Кроме того, оценить давление в покрышках таким способом реально только на неподвижной машине. Во время езды никакой информации с этих сенсоров получить невозможно.

2. Электронные

   Монтируются внутри воздуховода или на колпачки. Результаты измерений отображаются на отдельном дисплее, монтируемом на приборной панели или на брелоке хозяина транспорта. Сенсоры измеряют не только давление воздуха, но и скорость движения колеса, температуру шины, а самые продвинутые способны транслировать эти данные на смартфон водителя.

   Функция измерения температуры полезна для диагностики тормозной системы и подшипников ступицы. Если в данных узлах неполадки (допустим, затруднено вращение колеса), неизбежен нагрев диска, что, в свою очередь, повысит температуру шины. Система измерит этот параметр и оповестит владельца о превышении допустимых показателей. Его задача в этой ситуации лишь найти причину роста температуры сверх рабочих пределов.

   Система контроля давления на базе электроники включает 4 компонента: датчик, антенна, блоки питания и управления. Если каждый датчик оснащен своей антенной, то не составляет труда определить, в каком колесе проблемы.

   Автовладельцы также ценят в электронных датчиках функцию контроля давления прямо во время езды, то есть данные отображаются мгновенные. Главный минус – это их цена. Далеко не каждый хозяин авто может позволить себе потратить столь значительные деньги.

   Но не только по принципу работы классифицируют шинные датчики давления, также по способу монтажа. На ниппель закрепляются наружные. Они могут быть как чисто механическими, так и на основе электроники. Их плюсы в простоте установки, а минусы – в высокой вероятности утери при передвижении по некачественным дорогам или просто кражи.





















   Большая надежность присуща внутренним датчикам. Их монтируют внутри воздуховода, по которому накачивается покрышка. Эти сенсоры содержат электронику, цена их больше наружных, также им необходимо периодическое техобслуживание. Выгодно отличаются благодаря большому сроку службы и точности измерений, на порядок превышающей механические.

   Подбирая сенсор, неплохо руководствоваться не только системами связи и отображения, но и информацией, как правильно установить датчик давления в шинах. Не лишним будет поинтересоваться точностью измерений. Конкретно этот параметр является краеугольным камнем правильности контроля, а значит, и обслуживания покрышек. Встраиваемые датчики отображают измеренное в шинах давление в барах. По мнению профессионалов, погрешность измерений должна составлять ±0,05 бар. Соответствующий этим критериям сенсор будет точнее, нежели большинство автомобильных компрессоров.
