Диагностика ходовой части автомобиля: 6 важных элементов

Как самому проверить подвеску

Сразу отметим, что для проведения диагностики ходовой не требуется специального инструмента. Главное, получить  доступ к нижней части автомобиля, снять защиту  поддона двигателя для удобства (при ее наличии) и обеспечить качественное освещение (переносная лампа, мощный фонарик и т.д.). Также потребуется небольшая монтировка и, в некоторых случаях, домкрат.

Еще нужен подъемник или гараж с ямой, так как диагностика подвески без ямы или на эстакаде без вывешивания колес может быть исключительно поверхностной. По этой причине в рамках данной статьи мы не будем отдельно рассматривать, как проверить подвеску без ямы.

Передняя подвеска

Итак, диагностика ходовой части и передней подвески начинается с проверки верхних опор стоек. Поднимать автомобиль не следует, подвеска должна быть нагруженной
Обращать внимание нужно на зазор между чашкой и кузовом. Если зазор большой (около 1.5 см), это указывает на необходимость замены верхних подушек.
Также машину нужно раскачать
Если кузов делает больше двух раскачиваний, в этом случае амортизаторы пришли в негодность и их нужно менять (помните, замена выполняется парой на одной оси).
Дальше машину поднимают на подъемнике или на домкрате, после чего осматривают амортизаторы. Не должно быть видно явных подтеков или повреждений пыльников и штока. Далее нужно взяться за вывешенное колесо и покачать его вправо и влево, а также вверх и вниз.
Если слышны стуки, это указывает на возможные проблемы с рулевой тягой или наконечником тяги. Чтобы точнее определить причину, нужно пригласить помощника, который возьмется за тягу в момент раскачивания колеса и определит место люфта.
Также посторонние звуки при раскачке вверх и вниз укажут на износ шаровой опоры. Кстати, даже если стука нет, это еще не значит, что шаровая в норме. Ее также проверяют монтировкой. Как это сделать, рассмотрим ниже.
Следующий шаг – вращать колесо, чтобы определить состояние ступичного подшипника. Появление гула или скрежета, постукивания при качении также говорят о проблемах с подшипником ступицы. Можно сильно раскрутить колесо и взяться за пружину. Вибрации на пружине также являются признаком неисправного подшипника.
Дальше при помощи монтировки нужно проверить сайлентблоки рычагов. Оптимально выполнять проверку на подъемнике, так как на домкрате делать такую работу сложнее. Нужно двигать сайленты в продольном и в поперечном направлении, опираясь на подрамник. Всего сайлентблоков по паре на рычаг, сильный люфт укажет на необходимость замены сайлентблока.

Теперь снова проверим шаровую опору. Если руками покачать рычаг возле опоры вверх и вниз, на износ укажет сильный люфт. Также можно вставить монтировку между кулаком и рычагом и покачать. Если все в норме, не должно быть замечено наличие люфта.

Не лишним будет проверить и рулевую рейку. Для диагностики нужно взяться за тягу и расшатать ее вверх и вниз. Люфтов и стуков быть не должно

При этом важно помнить, что даже если стуков нет, с рейкой могут быть связаны скрытые проблемы. Так или иначе, люфт укажет на необходимость обязательного ремонта.
Чтобы проверить стабилизатор поперечной устойчивости, обращать внимание нужно на его втулки

Для диагностики монтировку вставляют между подрамником и стабилизатором возле втулки и активно качают соединение. Также нужно осмотреть сами втулки. Изменение формы или явные дефекты укажут на то, что стабилизатор будет болтаться.
Также важно проверить крепления стаба в рычагах. Для этого нужно монтировкой раскачать болты. В случае, когда есть люфт болтов, нужно менять крепежи. Завершает список проверка стоек стабилизатора. Если сломалась стойка, это однозначно замена. Если же  поломки нет, меняют только втулки стоек стабилизатора.
Завершает диагностику в рамках проверки передней подвески автомобиля нижняя подушка двигателя. Также важно уделить внимание осмотру других элементов конструкции, которые могут выходить из строя в зависимости от конкретной модели автомобиля. Важно, чтобы все резиновые части не имели разрывов и других дефектов, а также не ощущалось заметных люфтов и стуков.

Как проверить состояние ходовой части автомобиля. Самостоятельная диагностика ходовой части


Как правило, проверка ходовой части проводится лишь при покупке подержанного автомобиля, в то время, как такая диагностика должна выполняться регулярно.

Внешний осмотр

В силу того, что в процессе эксплуатации ходовая часть автомобиля взаимодействует со многими смежными системами и механизмами, проводить ее диагностику необходимо в комплексе с осмотром рулевой и тормозной систем.

Подняв автомобиль с помощью подъемника, заехав на эстакаду, смотровую яму или, в крайнем случае, приподняв его домкратом, следует внимательно рассмотреть детали подвески на наличие на них трещин, сколов и следов коррозии.

Потертости и мелкие царапины – тоже повод насторожиться, поскольку они молчаливо свидетельствуют о совершенных наездах на дорожные препятствия, следствием которых могут быть малозаметные деформации и повреждения узлов.

Осмотрите амортизаторы, присмотревшись, нет ли на них следов подтекающего масла? Заодно убедитесь в целостности их пыльников и отбойников. В переднеприпроводном автомобиле обязательно проверьте целостность, герметичность чехлов шарниров полуосей и наличие в них смазки, сжав их пальцами рук.

Не забудьте проверить состояние тормозных шлангов, уделив особое внимание местам их крепления к цилиндрам тормозной системы. Пыльники цилиндров и направляющих суппортов также подлежат обязательному осмотру

Если возможности поднять машину нет, состояние передних стоек можно оценить, поочередно поворачивая до упора влево и вправо передние колеса.

Проверка люфта колес и рулевого управления

У автомобиля с подвешенными передними колесами необходимо проверить величину свободного хода руля без реакции на него колес. Плавно пошатывая руль влево-вправо, следует определить крайние положения руля при которых передние колеса еще не начинают менять свое положение. У большинства моделей машин значение люфта не должно превышать 50 или расстояния в 15 мм по внешней дуге рулевого колеса.

После этого нужно проверить люфт передних колес. Заблокировав руль, необходимо попытаться раскачать колесо, взявшись за него руками сначала сверху и снизу, а затем – справа и слева. Наличие люфта колеса в горизонтальной плоскости может свидетельствовать о неисправностях в рулевой системе, если же колесо имеет ощутимый люфт в вертикальной плоскости, с большой долей вероятности можно утверждать об изношенности элементов подвески.

Не забывайте о том, что люфт в колесе может быть также следствием износа его ступичного подшипника. Проверяя люфт колес, обследуйте заодно колесные диски на предмет вмятин и трещин.

Проверка ходовой части в движении

Запустив двигатель и начав движение, нужно отпустить руль на ровном прямолинейном участке дороги. Если автомобиль начинает при этом уводить в сторону, это может быть свидетельством нарушения геометрии подвески или, что печальнее — кузова. Такая же картина наблюдается и в случае неправильно отрегулированного развала-схождения колес или при значительной разнице в давлении воздуха в шинах.

Если при резком торможении передняя часть автомобиля ощутимо проваливается вниз, а при энергичном разгоне проседает задняя часть машины, следует обратить пристальное внимание на амортизаторы, скорее всего, они изношены и не справляются со своей основной задачей – стабилизацией положения кузова. Остановившись и выйдя из автомобиля, резко надавить на крыло и отпустите его

Исправный амортизатор «позволит» кузову качнуться вверх, затем немного вниз и совсем чуть-чуть вверх. После этого никаких раскачиваний наблюдаться не должно.

Знайте — автомобиль с изношенными амортизаторами даже на пологих поворотах будет неумолимо крениться и сбиваться с траектории, неуверенно держа дорогу.

Наличие хруста при начале движения с максимально вывернутыми колесами безошибочно укажет на необходимость замены порядком поизносившихся ШРУСов.

Завершающий этап проверки – езда по неровной дороге. Выключив музыку и попросив спутников соблюдать тишину, внимательно прислушайтесь к звукам, которые может издавать передняя подвеска при движении по ямам и ухабам. Чаще всего стуки в передней части автомобиля издают изношенные втулки стабилизаторов и амортизаторов или требующие замены шарниры подвески.

Вибрации рулевого колеса при езде по не самому лучшему дорожному покрытию могут быть следствием гнутых колесных дисков.

Удачи вам! Ни гвоздя, ни жезла!

Передняя и задняя подвеска: конструкция

Если рассматривать самый распространенный тип подвески на авто начального и среднего класса, это независимая подвеска типа МакФерсон в передней части и полузависимая балка сзади. Конструктивно передняя подвеска данного типа включает в себя:

  • подрамник
  • нижний рычаг
  • амортизационную стойку с пружиной
  • поворотный кулак
  • стабилизатор поперечной устойчивости

Также можно выделить большое количество более мелких деталей: шаровые опоры, стойки стабилизатора, втулки, сайлентблоки, опорные подшипники и т.д. Что касается задней подвески, наиболее распространена полузависимая задняя подвеска. Конструктивно это крепкая полузависимая балка, амортизаторы с пружинами, сайлентблоки балки.

Добавим, что в рамках данной статьи мы не будем уделять внимание сложным пневматическим и гидравлическим подвескам, а также многорычажным подвескам, так как для диагностики подобных решений требуется специальное оборудование, опыт и профессиональные навыки. Также низка вероятность того, что владельцы авто высокого класса с такими подвесками будут заниматься самостоятельной диагностикой

По этой причине остановимся на простой «народной» конструкции.

Также низка вероятность того, что владельцы авто высокого класса с такими подвесками будут заниматься самостоятельной диагностикой. По этой причине остановимся на простой «народной» конструкции.

Диагностика ходовой

Если вы решили произвести данную процедуру, подготовьтесь к этому заранее. Помойте авто (особенно снизу), так как придется залазить под днище и дергать разнообразные запчасти. А кому приятно, когда на голову летит всякая грязь? Также необходимо знать приблизительный план действий, выполняемых обычно при проверке ходовой части.

  • Осматриваем опорные чашки под пружины на предмет возможных дефектов. Сразу же проверяем и сами пружины на упругость сжатия;
  • Проверяем амортизаторы на предмет течи или нестабильной работы (если есть – то специальным прибором, нет – на глазок);
  • Если ваше авто оборудовано пневмоподвеской, то проверяем баллоны;
  • Далее – осматриваем пыльники шруса, не порвались ли;
  • Проверяем люфты на наконечниках тяг, шаровых, шрусах;
  • Осматриваем сайленты.

Проверяем колеса и тормозную систему:

колодки, барабаны, ступицы, герметичность тормозных шлангов, диски, резину.

При данной, можно сказать, плановой проверке необходимо крайне тщательно не только осматривать перечисленные узлы, но и попытаться оценить их ресурс и выработку: когда и что придется в скором времени поменять. А обнаруженные детали, вышедшие из строя, сразу же заменить, пока автомобиль поднят на специальном подъемнике.

Также – не забывайте, что диагностику ходовой крайне необходимо производить и при покупке автомобилей (особенно, б/ушных). Это поможет вам сэкономить некоторое количество денег на последующих ремонтах и избежать неприятностей в первое время езды на купленном авто.

Что входит в диагностику ходовой части автомобиля

Диагностика ходовой части не ограничивается проверкой подвески. Также проверяется состояние шин и дисков, тормозных колодок и дисков, всех рычагов и подшипников. Мастера осматривают их визуально, проверяют специальными инструментами, проводится диагностика подвески на вибростенде.

Шины и диски

Мастер обязательно осматривает визуальное состояние колес. Шины должны быть изношены равномерно. Перекосы в износе говорят о неправильном сход-развале. Давление должно быть нормальным. На дисках не должно быть механических повреждений.

Если на диске или шине образовались трещины, грыжи или помятости, то их восстановить невозможно, нужно менять. Если давление слишком низкое, то мастер подкачивает шины, при необходимости осматривает их на наличие утечки воздуха.

Ступичные подшипники

Ступичные подшипники крепят колеса к поворотному кулаку. Они достаточно быстро изнашиваются, так как принимают на себя большие нагрузки.

Диагностику этого подшипника проводят вручную. Для этого домкратят авто и пытаются раскачать колесо. Одной рукой берутся за верхнюю часть, а другой за нижнюю. Если имеется люфт при движении вверх-вниз, это говорит об износе ступичного подшипника.

Тормозная система

Проверяются все элементы: уровень жидкости, трубки и шланги, колодки, диски, барабаны. Если имеются подтеки жидкости, то ищут причину и устраняют ее. При осмотре колодок и дисков оценивают их износ. Если они выработали ресурс, то заменяют на новые детали. Если ресурс не выработан, сообщают дату замены.

О неисправностях тормозов говорят скрипы и шумы при торможении, проваливание педали тормоза, увеличение тормозного пути, утечка тормозной жидкости. За этим нужно внимательно следить и своевременно обращаться за диагностикой и ремонтом системы.

Рычаги и сайлентблоки

Сайлентблоки – это шарниры, которые соединяют все детали подвески между собой. Они гасят колебания, которые возникают в рычагах, за счет резиновых или полиуретановых вставок. Они присутствуют как в передней подвеске, так и в задней части.

Эти запчасти служат 100 тыс.км пробега, но эта величина зависит от качества дорог. Если вы часто ездите по бездорожью, то сайлентблоки могут износиться через 50 тыс.км.

Их состояние проверяют визуально: на резине не должно быть трещин и дыр, не должно быть механических повреждений. Об их неисправности может говорить неправильный сход-развал.

ШРУС

ШРУС – шарнир равных угловых скоростей. Обеспечивает передачу крутящего момента при поворотах. Он обеспечивает автомобилю лучшую проходимость и управляемость.

ШРУС долго служит, так как защищен пыльником. Нужно проверять его состояние, так как механические повреждения могут привести к поломке детали. При попадании пыли механизм заедает и выходит из строя.

Амортизаторы и пружины

Амортизаторы и пружины нужны в автомобиле для того, чтобы гасить все удары и вибрации от дорожного покрытия. Именно они обеспечивают комфортную поездку водителю и пассажирам. На других типах подвески их функцию выполняют баллоны с воздухом или рессоры.

Во время диагностики эти детали осматривают на предмет повреждений. Если имеется протечка жидкости из амортизатора, это говорит о его пробоине. Такой амортизатор не подлежит ремонту, его нужно менять.

Диагностика решает задачи трех типов по определению состояния объектов диагностирования:

  • к первому типу относятся задачи по определению состояния, в котором находится объект в настоящий момент (диагноз — от гр. diágnosis — распознавание, определение)
  • ко второму — задачи по предсказанию состояния, в котором окажется объект в некоторый будущий момент (прогноз — от гр. prognosis — предвидение, предсказание)
  • к третьему — задачи по определению состояния, в котором находился объект в некоторый момент в прошлом (генезис — от гр. génesis — происхождение, возникновение).

Задачи первого типа относят к технической диагностике, второго — к технической прогностике (или, как чаще говорят, к техническому прогнозированию), третьего — к технической генетике.

Крупные СТО, дилерские центры и официальные станции

На крупных станциях подход к ремонту немного другой. Здесь не будут экономить ваши деньги, восстановление машин часто происходит агрегатным методом. Если замечена поломка в области тормозной системы, поменять могут все механизмы, которые теоретически могли пострадать от неполадки. Так что такие услуги обходятся дорого, и это один из самых больших недостатков такого метода диагностики.

Но есть и некоторые преимущества обслуживания в крупных дилерских станциях:

  • достаточно высокое качество сервиса и только профессиональный штат, который уже прошел десятки раз обучение от самых уважаемых сертификационных центров во всем мире;
  • наличие оригинальных запчастей, которые сложно найти в свободной продаже, конечно, стоимость таких деталей будет весьма немаленькой, так что это преимущество для тех, кто не считает деньги;
  • оптимальные условия проведения диагностики автомобилей, профессиональные инструменты, стенды и компьютерные технологии для выполнения всех необходимых проверок вашей машины;
  • достаточно быстрый сервис, так как все процессы проходят строго по записи и по регламенту, вы знаете заранее, когда ваше авто будет готово, сколько будет стоить конкретная услуга;
  • работа четко по договоренностям, никаких дополнительных услуг, о которых вы узнаете только в процессе оплаты на кассе, обман в таких центрах исключен, но денег вы все равно заплатите немало.

Дилерские станции технического обслуживания автомобилей принимают и машины сторонних брендов. К примеру, на СТО Skoda можно обслуживать все автомобили концерна VAG, а специалисты на станции Ford и вовсе могут принять на диагностику и сервис транспорт любых брендов. Но все преимущества меркнут при сравнении цен на услуги. Если вы готовы заплатить очень дорого за диагностику, то обращайтесь именно в крупные станции. Если же не готовы, тогда стоит подыскать другие варианты.

Предлагаем посмотреть видео про потенциальные обманы на СТО:

Подробнее о работе вибростенда при диагностике ходовой части автомобиля

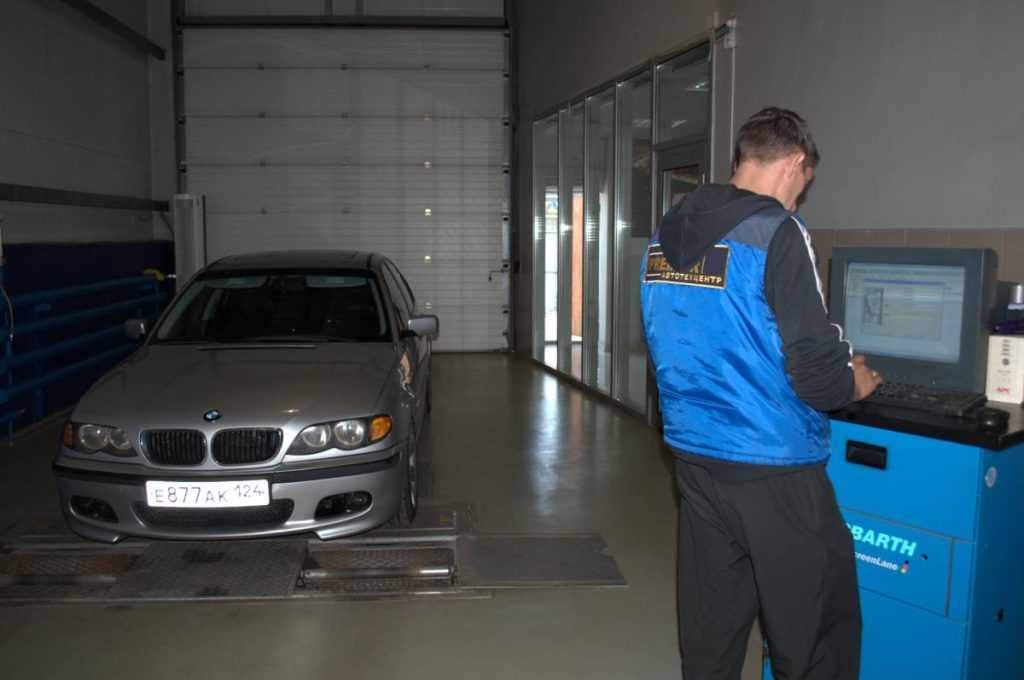

Ранее диагностика подвески осуществлялась вручную. Теперь для этих целей используют вибростенд, что здорово повысило точность обнаружения неисправностей.

Вибростенд для проверки ходовой машин представляет собой платформу, способную раскачиваться с определенной частотой. Платформа оснащена множеством датчиков, информация с которых передается в специальную программу, установленную на компьютере. Данные измерений сравниваются с эталонными значениями и высчитываются отклонения. Эталонные значения хранятся в базе данных системы. Они индивидуальны для каждой модели автомобиля. Большое значение играет настройка системы перед началом диагностики, что предъявляет определенные требования к квалификации оператора.

Диагностика на вибростенде – очень удобный способ выявить исправность ходовой части транспортного средства. Однако операция доступна только для относительно новых автомобилей, имеющих в конструкции электронные блоки управления. Старые автомобили без электроники проверить таким образом невозможно.

Диагностика проходит следующим образом. Автомобиль заезжает на платформу. Вибростенд начинает качаться с частотой, имитирующей движение по дороге. Количественно частота нарастает от 0 до 25 Гц. Благодаря имеющимся на платформе датчикам измеряется динамический вес каждого колеса автомобиля. Полученные значения сравниваются с эталонными из базы данных. Чем меньше расхождение, тем исправнее считается ходовая часть машины. Передняя и задняя подвески при этом проверяются отдельно.

Задача стенда в том, чтобы максимально приближенно сымитировать воздействие дорожного покрытия на ходовую часть авто. Достигается это путем генерации колебаний определенной частоты. Технически платформа стенда раскачивается благодаря вибраторам с гидравлическим или электродинамическим приводом. В момент измерений колеса машины приводятся в движение посредством специальных барабанов, имеющихся на платформе. Поэтому необходимо оставить КПП на нейтральной передаче. Именно таким образом происходит имитация движения авто на вибростенде.

Что входит в диагностику ходовой части автомобиля на вибростенде? Оборудование разработано таким образом, чтобы проверить те узлы подвески, которые подвергаются наибольшей нагрузке во время движения. К этим элементам относятся: стойки амортизатора, рычаги и пружины, тормозная система, наконечники рулевых тяг, а также подшипники и шаровые опоры. Кроме непосредственно генерации колебаний, вибростенды способны создавать боковые крены. Это нужно для качественной проверки исправности подшипников и шаровых опор.

Не всем автовладельцам по душе способ диагностики ходовой при помощи вибростенда. И даже некоторые профессиональные автомеханики подвергают его критике. Все дело в том, что результаты получаемых измерений зависят от множества факторов. На точность диагностики влияет давление в шинах, передача. Но самое главное – грамотность настройки самого вибростенда, которая зависит от оператора

Поэтому очень важно выбирать качественный сервис, где работают настоящие мастера диагностического дела.

Диагностика системы охлаждения

В ходе диагностики системы охлаждения автомобиля необходимо проверить:

  1. Наличие течи из радиаторов (основного и отопителя);
  2. Соты радиаторов проверить на загрязненность;
  3. Состояние расширительного бачка на предмет его поломки;
  4. Засорение каналов системы;
  5. Работы клапана – термостата;
  6. Проверить работу водяного насоса;
  7. Состояние охлаждающей жидкости (при необходимости она доливается, или заменяется на новую).

Также читайте как проводить диагностику автомобиля через ноутбук.

Как можно предположить в наличии сложного оборудовании и приборов, при данной диагностики, нет необходимости.

Диагностируем двигатель автомобиля.

Диагностирование двигателя на 50% пересекается с общей диагностикой автомобиля, поэтому читайте здесь — Диагностика двигателя автомобиля.

Варианты проверки технического состояния

Как делается диагностика подвески автомобиля? Для проверки технического состояния подвески можно использовать любой способ. В частности, автомобилисты часто используют метод визуального осмотра, который позволяет:

  • оценить состояние подвески;
  • увидеть возможные механические повреждения.

После отключения двигателя следует проверить температуру подвески. Высокая температура поверхности подвески говорит о неисправности системы. При очередном прохождении технического осмотра используется стенд, который и позволяет оценить техническое состояние подвески. Определить наличие поломок подвески можно и путем раскачивания автомобиля. Также используется метод проверки работы подвески в процессе эксплуатации автомобиля.

Определить наличие поломки подвески в процессе движения можно по характерному стуку в районе подвески. В таком случае речь идет о поломке ходовой части и необходимо обращаться за срочным ремонтом в сервис. Однако необязательно использовать метод полной разборки подвески. Достаточно проверить резинки уплотнителя и при необходимости произвести их замену. При проведении визуальной диагностики подвески следует помнить, что у многих элементов ресурс службы ограничен, поэтому в запасе необходимо иметь основные запасные части для срочного и планового ремонта подвески.

Как часто делается диагностика подвески автомобиля? специалисты рекомендуют проверять техническое состояние подвески не реже, чем каждые 10 тыс. километров пробега. При проверке технического состояния подвески необходимо провести визуальный осмотр амортизаторов.

Наконечники рулевых тяг также в первую очередь проверяются в процессе диагностики подвески автомобиля. Диагностика резиновых уплотнителей позволяет визуально определить степень их износа и оценить необходимость замены данных деталей подвески. На рулевом наконечнике находятся пыльники, они довольно часто подвергаются разрыву, определить поломку данных элементом можно визуально.
