Матричные фары автомобиля

Характеристики

Основные параметры билинз определяются установленным светодиодами и фокусирующей линзой. Производитель использует современные Samsung с высокой эффективностью люмен на  ватт.

В данных светодиодных линзах используется новая конструкция, реализован принцип прямого свечения без использования отражателя.  Это повышает световой КПД% и расширяет возможный функционал.

Параметр Заявлено Измерено Штатный ксенон
Ближний свет 3510лм / 35W 3340 / 35W 2800лм / 35W
Дальний свет 3350лм / 39W 3570 / 42W 2800лм / 35W
Подсветка поворота 4870лм/48W 4640 / 52W
Цветовая температура 4700К – 5100К 5000К 4300К, 5000К
Напряжение питания 12в 12в 12в
Срок службы 10.000ч. 2.000 — 3.000ч.
Гарантия 1,5 года

Bi Led Дилихт Трилед, Би Лед

Эволюция фар

Новые современные технологии в ту или иную область промышленности не приходят сразу. Всему нужно время. Вот и в автомобилестроении прежде, чем на машинах начали появляется матричные фары, этому явлению предшествовала эволюция автомобильной оптики.

Многим водителям уже известны ушедшие в прошлое автомобильные фары с нитью накаливания, более современные биксеноновые и ксеноновые, которые еще применяются на автомобилях.

В наши дни революцию в системе освещения автомобиля сделали светодиодные устройства, но применимы они были сначала только в поворотниках или в ходовых и габаритных огнях.

Компания Audi решила пойти еще дальше и создать устройства освещения со светодиодами, работающее, как в дальнем, так и ближнем режимах работы главных фар.

Поэтому, если дать простое определение, что такое матричные фары, то это приборы освещения, которые полностью функционируют на светодиодах.

Основные функции освещения матричной оптики

Как уже говорили, матричная оптика не просто освещает дорогу впереди автомобиля, а имеет встроенный интеллект, который способен самостоятельно просчитывать действия водителя на шаг вперед. За счет такого механизма реализовано множество функций освещения.

Все производители выделили девять основных типов освещения матричной оптики:

  • динамический указатель поворота;
  • подсвечивание пешеходов независимо от местности;
  • освещение перекрестков во время движения;
  • режим статического адаптивного освещения;
  • ближний свет матричной оптики;
  • адаптивное динамическое освещение;
  • освещение в любую погоду;
  • дальний свет (полисегментальный);
  • дальний свет на автоматигистрали.

Каждая из перечисленных функций считается стандартной и выполняет свое назначение. Динамический указатель поворотов, как и полагается, предназначен для указания выполнения маневра. Для работы система задействует 30 светодиодов, включая блок с периодичностью 150 мс. Такое оповещение о маневре автомобиля хорошо заметно и дает больше информации участникам движения.

Подсвечивание пешеходов независимо от местности позволяет водителю избежать столкновения, а пассажиру сигнализирует о приближении автомобиля. В матричной оптике данная функция реализована, как максимально важная и параллельно использует другие системы безопасности машины. Для этого используется система ночного виденья, радары и датчики движения. В случае обнаружения пешехода, матричная оптика трижды подаст сигнал дальним светом и подсветит пешехода, тем самым предупредив водителя и пешехода.

Освещение перекрестков во время движения – это не менее полезная функция. Как только автомобиль приближается к перекрестку, система автоматически поворачивает матричную оптику в сторону поворота руля или увеличивая угол освещения. В пару с матричной оптикой работает навигационная система, предупреждая о наличии перекрестков спереди.

Режим статического адаптивного освещения организовано на основе подсветки перекрестков. Система матричной оптики улучшает освещение пространства сбоку и спереди машины в момент выполнения поворота. Для этого задействуют по три светодиода, которые задействуются в момент включения поворота или поворота рулевого колеса.

Ближний свет матричной оптики автомобиля это традиционная асимметричная форма. Ближе к середине освещение меньше, а вот обочина дороги освещается больше, инженеры сделали такое для того, чтоб можно было вовремя среагировать на помеху сбоку.

Адаптивное динамическое освещение матричной оптики чаще всего используется на скорости, в таком случае, пучок дальнего света переносится с центральной части оптики в сторону поворота. Такой эффект достигается за счет изменения яркости светодиодов оптики, одни становятся тусклее, а другие более яркими.

Плохие погодные условия – еще один нюанс, когда водителю плохо видно дорого. Освещение в любую погоду это достижение инженеров матричной оптики, система рассчитывает мощностью светодиодов так, чтоб можно было избежать ослепления своими же фарами. В таком случае, снижается интенсивность основных светодиодов и включается подсветка статического адаптивного освещения.

Полисегментальное освещение самое главное в матричной оптике. Для данной функции используется несколько вспомогательных систем автомобиля, включая переднюю видеокамеру. Основную функцию выполняет блок электронного управления. Определив встречный автомобиль, электроника тушит определенные светодиоды, направленные на встречную машину, а вот остальные продолжают работать в прежнем режиме. Если определен впереди идущий автомобиль, то система автоматически рассчитывает насколько нужно приглушить яркость светодиодов. По данным производителя, система одновременно может маскировать до восьми машин, тем самым освещая дорогу, не ослепив других водителей.

Свет матричной оптики для автомагистрали базируется на основе информации полученной от навигационной системы. В случае движения по автомагистрали, электроника матричной оптики сужает пучок света и конус света фар, чтоб максимально осветить дорогу впереди, но при этом так же используется система полисегментного освещения. На первый взгляд матричная оптика красивая по дизайну, но копнув глубже, видим, что за счет инженерных систем она очень помогает водителю в самых непредсказуемых ситуациях.

Преимущества и недостатки матричной оптики

Как и в любой технике есть свои плюсы и минусы. Но если говорить о матричной оптике, то все же преимуществ больше, нежели недостатков. С преимуществ матричной оптики можно отметить отличное качество освещение, интеллектуальную систему, способную предусмотреть все необходимые моменты для освещения и конечно же привлекательный дизайн.

Выше наведенный список стандартных и основных функций освещения матричной оптики показывает, что действительно инженеры облегчили управление автомобилем в ночное время суток. Система подскажет и поможет подсветить самые необходимые участки дороги, к тому же полисегментное освещение не будет слепить встречные и соседние автомобили.

С недостатков матричной оптики это естественно цена. В случае ДТП и вы повредили оптику, то сразу придет мысль заменить её на обычную. Средняя цена матричной оптики стартует от нескольких тысяч долларов, до нескольких десятков тысяч долларов. Во многом цена матричной оптики зависит от марки, модели автомобиля и функционального набора. Не меньший минус матричной оптики состоит в её обслуживании, ведь в случае перегорания одного светодиода, с рабочего состояния выйдет вся оптика. Хоть производитель и дает гарантию более 10 лет, но всех ситуаций попросту нельзя предвидеть.

Как новая технология, матричная оптика на современных автомобилях можно встретить все чаще. Функциональный принцип так же оказался намного лучше, нежели в классических вариантах оптики. Но вот как дальше, через время зарекомендует себя матричная оптика, остается только ожидать и наблюдать за отзывами владельцев.

Принцип работы матричных фар

Модуль дальнего света фар состоит из двадцати пяти светодиодов, которые объединены в группы по пять штук, образующих матрицу. Каждая группа обладает своим металлическим радиатором для охлаждения и своим отражателем. Благодаря матрице, из светодиодов реализуется порядка миллиарда разных комбинаций распределения света.

Что касается модуля ближнего света фар, то он расположен над модулем дальнего света. Он тоже состоит из светодиодов, которые разделены на несколько групп. В самой нижней части фары расположен модуль указателя поворота, габаритных огней и дневных ходовых огней. Включает модуль тридцать последовательных светодиодов.

Дизайнерское обрамление подчеркивает расположение модулей освещения. Кроме этого в матричной фаре размещен электронный блок управления. В целях принудительного охлаждения светодиодов, фары вооружены воздуховодом с вентилятором.

Все конструктивные элементы таких фар находятся в пластмассовом корпусе, который является основой для размещения элементов и защитой от внешнего воздействия. Прозрачный рассеиватель закрывает корпус с лицевой части.

Матричные фары оснащены электронной системой управления, которая традиционно включает в себя блок управления, входные устройства и исполнительные элементы. Под входными устройствами подразумеваются GPS навигационная система, видеокамера и ряд датчиков. Навигационная система предоставляет водителю сведения о рельефе дороги (подъемы, спуски, повороты), а видеокамера дает информацию о прочих автомобилях, находящихся на дороге.

В «интересах» фар работает большое количество датчиков прочих систем автомобиля, таких как датчик угла поворота рулевого колеса, датчик дорожного просвета, датчик скорости движения, датчик дождя и датчик освещения. Информация, поступающая от входных устройств, обрабатывается электронным блоком управления, который в зависимости от ситуации на дороге активирует определенные светодиоды или дезактивирует их.

Поворотные механизмы в матричных фарах не используются подобно тому как они используются в ксеноновых фарах. Все рабочие функции матричных фар выполняются только с помощью статических светодиодов и электроники.

Почему матричные фары так хороши?

Еще вчера считалось, что нет ничего круче ксенона, потом все заговорили о светодиодных фарах, а затем резко переключились на матричные… И пока всех не ослепило лазерными фарами, имеет смысл кое в чем разобраться вместе с нашими коллегами из «АвтоВести».

Матричные фары – один из вариантов конструкции светодиодных фар (не зря компания Audi, внедрившая это решение одной из первых, называет его Matrix LED)

Источники света все те же, а важное различие – в том, как организована работа этих источников

Матричные фары в последнее время начали появляться даже на сравнительно доступных моделях — одной из таких недавно стало семейство Audi A4.

В описаниях матричной оптики акцент нередко делают на количестве светодиодов – к примеру, в каждой из мерседесовских фар Multibeam работает 24 диода, а в усовершенствованном варианте, который представят публике вместе с новым поколением Е-класса, их будет уже 28. Однако и в «обычных» светодиодных фарах количество источников света запросто может составлять несколько десятков. К примеру, на сравнительно доступном Audi A3 за ближний свет отвечают девять «светодиодных чипов», а за дальний свет – десять светодиодов

При разговоре о матричных фарах обратить внимание надо не столько на количество, сколько на качество

«Простая» светодиодная оптика воспроизводит структуру, известную нам еще по дедушкиным «Жигулям»: как и раньше, есть отдельные блоки габаритных огней, дальнего и ближнего света – просто устаревшие лампочки уступили место диодам. При переходе речь идет уже не о простом выборе между ближним и дальним, а о создании динамической световой картины, которая постоянно подстраивается под дорожную обстановку. В фаре Matrix LED привычное разделение по типу света существует – но включать, приглушать или выключать можно не только отдельный блок диодов (которых в каждой паре пять), но и каждый отдельный светодиод. В итоге электроника располагает множеством вариантов ближнего и дальнего. Свой световой сценарий найдется практически на все случаи жизни – ведь количество доступных комбинаций приближается к одному миллиарду!


Нетрудно догадаться, что для реализации всех возможностей матричных фар нужны, во-первых, сложная управляющая электроника, а во-вторых, система устройств, считывающих информацию о дорожной обстановке – датчики, видеокамеры и даже навигационная система, которая предупредит о приближении к повороту и расскажет о его конфигурации. А значит, эта новомодная оптика – штука дорогая. И если в прайс-листе в соответствующей графе стоит сравнительно гуманная сумма, то при необходимости за свой счет менять разбитую в аварии фару быстро может прийти в голову в мысль, что не так, может быть, и плохи допотопные галогенки…

Электронный блок управления

Электронный блок управления состоит из:

  1. Непосредственно из компьютерного блока (мозг системы);
  2. Входные устройства, которые дают исходную информацию;
  3. Исполнительные элементы, которые непосредственно выполняют нужные действия (дополнительные электронные устройства).

Как уже отмечалось выше к входным устройствам относятся приборы, благодаря которым блок управления получает:

  1. Внешние визуальные данные, как днем, так и ночью (видеокамера, прибор ночного видения);
  2. GPS координаты, наличие поворота, спуска или подъема, данные об общем рельефе местности (навигатор);
  3. Другие данные, которые получаются благодаря различным датчикам.

Блок управления принимает исходную информацию, обрабатывает ее, и в зависимости от дорожной обстановки, дает необходимые команды на исполнительные элементы.

Исполнительные элементы представляют из себя не те, привычные нам рычаги, тяги, тросики и т.д.

Это электронные приборы, которые перенаправляют полученный электрический сигнал от блока управления на определенные блоки светодиодов, тем самым регулируя поток света в нужном для водителя направлении.

Благодаря внедрению матричной технологии фар, стали доступны функции, которые трудно реализуемы на автомобилях с другими типами осветительных приборов.

К данным функциям относится:

  1. Изменение направления светового потока;
  2. Указатели поворотов, работающие в динамическом режиме;
  3. Распознавание автомобилей и автоматическое уменьшение интенсивности их освещения;
  4. Распознавание и подсвечивание пешеходов, животных, дорожных знаков;
  5. Самоприспосабливающееся освещение поворотов.

Основное предназначение данной функции, это предотвращение ослепления водителей, которые движутся как в попутном, так и во встречном направлениях.

Как Вы уже догадались она работает в темное время суток и выявление автомобиля происходит с помощью специальной видеокамеры по его источникам света.

Однако на некоторых автомобилях впереди может стоять специальный радар, который также фиксирует расположение других машин на дороге.

При обнаружении транспортного средства система автоматически отключает те светодиоды, потоки света от которых максимально направлены на машину.

Чем ближе к Вам машина, тем больше направленных на нее светодиодов отключается, но при этом освещенность окружающего пространства остаётся неизменным.

Работа системы рассчитана на определение до 8 автомобилей, что вполне достаточно.

Работа этой функции зависит от наличия в автомобиля системы ночного видения. Если на автомобиле уже стоят матричные фары при его покупке в автосалоне, то такая система уже должна быть предусмотрена заводом производителем.

Система ночного видения охватывает большой угол обзора, благодаря этому придорожное пространство хорошо просматривается. При выявлении людей или животных фары автоматически начинают мигать три раза в режиме дальнего света.

При выявлении дорожного знака, световой пучок фокусируется на нем, и проблема распознавания знака ночью отпадает сама собой.

Благодаря этому повышается внимание как водителя, так и пешехода, а это безопасность на дороге

Разновидность функций освещения в матричной оптике

Чем сложней устроена конструкция оптики, тем больше функций она может выполнять. В матричной оптики насчитывают девять разновидностей функций освещения:

  • постоянный дальний свет;
  • освещение для автомагистралей;
  • ближнее освещение;
  • адаптивное освещение;
  • освещение на перекрестках;
  • освещение в любую погоду;
  • подсвечивание пешеходов;
  • адаптивное динамическое освещение;
  • динамический указатель поворотов.

Список не малый как видим, рассмотрим по каждому пункту отдельно, как устроен и принцип освещения.

Полисегментальный дальний свет позволит водителю двигаться с постоянным включенным дальним светом. В таком случае будут задействованы 25 отдельных светодиодов дальнего света. Так же будет задействована видеокамера, которая в темное время суток следит за встречными и попутными автомобилями по их свету фар. Как только обнаружен автомобиль, блок управления выключает часть светодиодов, которые направлены на движущийся автомобиль. Свободное пространство дороги будет освещаться в прежнем виде. Для уменьшения ослепления водителей яркость оставшегося блока матричной оптики будет уменьшена. По данным с паспорта, блок управления матричных фар одновременно может распознать до восьми автомобилей.

Свет для движения по автомагистрали основывается на полученную информацию с навигационной системы. Адаптивная система сужает конус дальнего света матричных фар, таким образом, чтоб максимально направить вперед и сделать удобной для других водителей.

Ближнее освещение имеет традиционную форму, средняя часть дороги освещается меньше, а вот боковая часть и обочина больше. При этом матричная оптика направляется вниз в зависимости от рельефа дороги и населенного пункта.

Адаптивный свет направлен на лучшее освещение машины спереди и сбоку во время выполнения маневра поворота. В таком случае система матричных фар в каждой из фар задействует по три светодиода, которые включаются или выключаются при повороте руля или срабатывании поворотов.

Освещение перекрестков предназначено для освещения перекрестков при приближении к ним. В этом случае для матричных фар так же задействована навигационная система, на основе информации которой и определяется перекресток.

Всепогодное освещение из самого названия говорит о том, что при движении в плохих погодных условиях (туман, дождь, снег) будет меняется качество освещения. Блок управления настроить светодиоды матричной оптики таким образом, чтоб избежать ослепления от своих же фар. Интенсивность светодиодов матричной фары будет меняться в зависимости от видимости.

Подсвечивание пешеходов в матричных фарах реализовано на высоком уровне. В случае обнаружения пешехода с помощью камеры и системы ночного виденья, на обочине или опасной близости от нее оптика будет троекратно сигнализировать дальним светом об этом. Тем самым предупреждать как водителя, так и пешехода.

Динамическое адаптивное освещение это предпоследний вариант в матричных фарах. Суть его работы направлена на освещение дороги во время поворота. Поворачивая рулевое колесо, яркость светового пучка перенаправляется с центральной части в сторону поворота. То есть одна часть светодиодов становится тусклее, другая ярче.

Динамический указатель поворотов матричных фар рассчитан на управляемое движение светодиодов в направлении поворота. Таким образом, 30 последовательных светодиодов оптики включаются последовательно с периодичностью в 150 мс. Со стороны это не только красиво выглядит, но и дает больше информации о том или этом маневре автомобиля.

Многие производители уже готовят свои автомобили под внедрение подобной технологии матричной оптики, но насколько это удастся, пока никто не может сказать. На данный момент компания Audi является единственным правообладателем подобной технологии в оптике и захочет ли она делиться с другими производителями остается под вопросом.

Видео о принципе работы матричной оптики и её строении:

https://youtube.com/watch?v=D6O2-O6sMMI

Как устроена матричная фара

С наведенной информации видно, что в основе матричной фары лежат светодиоды и никаких других осветительных приборов. Действительно, такое строение выдаст намного больше света, чем ранее известные виды оптики. Для лучшего вида элементы матричной оптики подчеркнули дизайнерским обрамлением в современном стиле. Все части оптики, включая блок управления и принудительную вентиляцию, помещены в пластмассовый корпус, который так же является основой и защищает от воздействия внешних факторов. Лицевую часть матричной фары закрывает прозрачный рассеиватель.

Становится понятно, что при наличии блока управления, вся система контроля и управления будет электронной, по традиции включая входные устройства и исполнительные элементы. В качестве входных устройств считаются различные датчики и видеокамера.

Видеокамера дает информацию о наличии других автомобилей на дороге. Таким образом, блок управления будет переключать дальний и ближний свет автоматически, регулировать угол и яркость оптики. Если же говорить о датчиках матричной оптики, то зачастую они используются от других систем, таких как угол поворота руля, датчик скорости автомобиля, датчик просвета дорожного, датчик освещения и датчик дождя. Именно эти датчики отвечают за комфортную езду и своевременное срабатывание различных систем.

Если же в автомобиле есть навигационная система, то в блок управления матричных фар будет использовать данные с маршрута, характер вождения автомобиля, рельеф дороги и местности, а так же учитывать проезд по населенным пунктам.

Главную роль в матричных фарах несет блок управления. Он обрабатывает информацию, полученную от входных устройств, и зависимо от полученных данных включает или выключает определенный ряд светодиодов. Новшеством стоит отметить то, что в матричной оптики не используются поворотные механизмы, как это было у ксеноновых фарах. Все функции выполняют благодаря статическим светодиодам и электронике матричных фар.

Основные функции освещения матричной оптики

Как уже говорили, матричная оптика не просто освещает дорогу впереди автомобиля, а имеет встроенный интеллект, который способен самостоятельно просчитывать действия водителя на шаг вперед. За счет такого механизма реализовано множество функций освещения.

Все производители выделили девять основных типов освещения матричной оптики:

  • динамический указатель поворота;
  • подсвечивание пешеходов независимо от местности;
  • освещение перекрестков во время движения;
  • режим статического адаптивного освещения;
  • ближний свет матричной оптики;
  • адаптивное динамическое освещение;
  • освещение в любую погоду;
  • дальний свет (полисегментальный);
  • дальний свет на автоматигистрали.

Каждая из перечисленных функций считается стандартной и выполняет свое назначение. Динамический указатель поворотов, как и полагается, предназначен для указания выполнения маневра. Для работы система задействует 30 светодиодов, включая блок с периодичностью 150 мс. Такое оповещение о маневре автомобиля хорошо заметно и дает больше информации участникам движения.

Подсвечивание пешеходов независимо от местности позволяет водителю избежать столкновения, а пассажиру сигнализирует о приближении автомобиля. В матричной оптике данная функция реализована, как максимально важная и параллельно использует другие системы безопасности машины. Для этого используется система ночного виденья, радары и датчики движения. В случае обнаружения пешехода, матричная оптика трижды подаст сигнал дальним светом и подсветит пешехода, тем самым предупредив водителя и пешехода.

Освещение перекрестков во время движения – это не менее полезная функция. Как только автомобиль приближается к перекрестку, система автоматически поворачивает матричную оптику в сторону поворота руля или увеличивая угол освещения. В пару с матричной оптикой работает навигационная система, предупреждая о наличии перекрестков спереди.

Режим статического адаптивного освещения организовано на основе подсветки перекрестков. Система матричной оптики улучшает освещение пространства сбоку и спереди машины в момент выполнения поворота. Для этого задействуют по три светодиода, которые задействуются в момент включения поворота или поворота рулевого колеса.

Ближний свет матричной оптики автомобиля это традиционная асимметричная форма. Ближе к середине освещение меньше, а вот обочина дороги освещается больше, инженеры сделали такое для того, чтоб можно было вовремя среагировать на помеху сбоку.

Адаптивное динамическое освещение матричной оптики чаще всего используется на скорости, в таком случае, пучок дальнего света переносится с центральной части оптики в сторону поворота. Такой эффект достигается за счет изменения яркости светодиодов оптики, одни становятся тусклее, а другие более яркими.

Плохие погодные условия – еще один нюанс, когда водителю плохо видно дорого. Освещение в любую погоду это достижение инженеров матричной оптики, система рассчитывает мощностью светодиодов так, чтоб можно было избежать ослепления своими же фарами. В таком случае, снижается интенсивность основных светодиодов и включается подсветка статического адаптивного освещения.

Полисегментальное освещение самое главное в матричной оптике. Для данной функции используется несколько вспомогательных систем автомобиля, включая переднюю видеокамеру. Основную функцию выполняет блок электронного управления. Определив встречный автомобиль, электроника тушит определенные светодиоды, направленные на встречную машину, а вот остальные продолжают работать в прежнем режиме. Если определен впереди идущий автомобиль, то система автоматически рассчитывает насколько нужно приглушить яркость светодиодов. По данным производителя, система одновременно может маскировать до восьми машин, тем самым освещая дорогу, не ослепив других водителей.

Свет матричной оптики для автомагистрали базируется на основе информации полученной от навигационной системы. В случае движения по автомагистрали, электроника матричной оптики сужает пучок света и конус света фар, чтоб максимально осветить дорогу впереди, но при этом так же используется система полисегментного освещения. На первый взгляд матричная оптика красивая по дизайну, но копнув глубже, видим, что за счет инженерных систем она очень помогает водителю в самых непредсказуемых ситуациях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Матричные фары автомобиля

Характеристики

Основные параметры билинз определяются установленным светодиодами и фокусирующей линзой. Производитель использует современные Samsung с высокой эффективностью люмен на  ватт.

В данных светодиодных линзах используется новая конструкция, реализован принцип прямого свечения без использования отражателя.  Это повышает световой КПД% и расширяет возможный функционал.

Параметр Заявлено Измерено Штатный ксенон
Ближний свет 3510лм / 35W 3340 / 35W 2800лм / 35W
Дальний свет 3350лм / 39W 3570 / 42W 2800лм / 35W
Подсветка поворота 4870лм/48W 4640 / 52W
Цветовая температура 4700К – 5100К 5000К 4300К, 5000К
Напряжение питания 12в 12в 12в
Срок службы 10.000ч. 2.000 — 3.000ч.
Гарантия 1,5 года

Bi Led Дилихт Трилед, Би Лед

Эволюция фар

Новые современные технологии в ту или иную область промышленности не приходят сразу. Всему нужно время. Вот и в автомобилестроении прежде, чем на машинах начали появляется матричные фары, этому явлению предшествовала эволюция автомобильной оптики.

Многим водителям уже известны ушедшие в прошлое автомобильные фары с нитью накаливания, более современные биксеноновые и ксеноновые, которые еще применяются на автомобилях.

В наши дни революцию в системе освещения автомобиля сделали светодиодные устройства, но применимы они были сначала только в поворотниках или в ходовых и габаритных огнях.

Компания Audi решила пойти еще дальше и создать устройства освещения со светодиодами, работающее, как в дальнем, так и ближнем режимах работы главных фар.

Поэтому, если дать простое определение, что такое матричные фары, то это приборы освещения, которые полностью функционируют на светодиодах.

Основные функции освещения матричной оптики

Как уже говорили, матричная оптика не просто освещает дорогу впереди автомобиля, а имеет встроенный интеллект, который способен самостоятельно просчитывать действия водителя на шаг вперед. За счет такого механизма реализовано множество функций освещения.

Все производители выделили девять основных типов освещения матричной оптики:

  • динамический указатель поворота;
  • подсвечивание пешеходов независимо от местности;
  • освещение перекрестков во время движения;
  • режим статического адаптивного освещения;
  • ближний свет матричной оптики;
  • адаптивное динамическое освещение;
  • освещение в любую погоду;
  • дальний свет (полисегментальный);
  • дальний свет на автоматигистрали.

Каждая из перечисленных функций считается стандартной и выполняет свое назначение. Динамический указатель поворотов, как и полагается, предназначен для указания выполнения маневра. Для работы система задействует 30 светодиодов, включая блок с периодичностью 150 мс. Такое оповещение о маневре автомобиля хорошо заметно и дает больше информации участникам движения.

Подсвечивание пешеходов независимо от местности позволяет водителю избежать столкновения, а пассажиру сигнализирует о приближении автомобиля. В матричной оптике данная функция реализована, как максимально важная и параллельно использует другие системы безопасности машины. Для этого используется система ночного виденья, радары и датчики движения. В случае обнаружения пешехода, матричная оптика трижды подаст сигнал дальним светом и подсветит пешехода, тем самым предупредив водителя и пешехода.

Освещение перекрестков во время движения – это не менее полезная функция. Как только автомобиль приближается к перекрестку, система автоматически поворачивает матричную оптику в сторону поворота руля или увеличивая угол освещения. В пару с матричной оптикой работает навигационная система, предупреждая о наличии перекрестков спереди.

Режим статического адаптивного освещения организовано на основе подсветки перекрестков. Система матричной оптики улучшает освещение пространства сбоку и спереди машины в момент выполнения поворота. Для этого задействуют по три светодиода, которые задействуются в момент включения поворота или поворота рулевого колеса.

Ближний свет матричной оптики автомобиля это традиционная асимметричная форма. Ближе к середине освещение меньше, а вот обочина дороги освещается больше, инженеры сделали такое для того, чтоб можно было вовремя среагировать на помеху сбоку.

Адаптивное динамическое освещение матричной оптики чаще всего используется на скорости, в таком случае, пучок дальнего света переносится с центральной части оптики в сторону поворота. Такой эффект достигается за счет изменения яркости светодиодов оптики, одни становятся тусклее, а другие более яркими.

Плохие погодные условия – еще один нюанс, когда водителю плохо видно дорого. Освещение в любую погоду это достижение инженеров матричной оптики, система рассчитывает мощностью светодиодов так, чтоб можно было избежать ослепления своими же фарами. В таком случае, снижается интенсивность основных светодиодов и включается подсветка статического адаптивного освещения.

Полисегментальное освещение самое главное в матричной оптике. Для данной функции используется несколько вспомогательных систем автомобиля, включая переднюю видеокамеру. Основную функцию выполняет блок электронного управления. Определив встречный автомобиль, электроника тушит определенные светодиоды, направленные на встречную машину, а вот остальные продолжают работать в прежнем режиме. Если определен впереди идущий автомобиль, то система автоматически рассчитывает насколько нужно приглушить яркость светодиодов. По данным производителя, система одновременно может маскировать до восьми машин, тем самым освещая дорогу, не ослепив других водителей.

Свет матричной оптики для автомагистрали базируется на основе информации полученной от навигационной системы. В случае движения по автомагистрали, электроника матричной оптики сужает пучок света и конус света фар, чтоб максимально осветить дорогу впереди, но при этом так же используется система полисегментного освещения. На первый взгляд матричная оптика красивая по дизайну, но копнув глубже, видим, что за счет инженерных систем она очень помогает водителю в самых непредсказуемых ситуациях.

Преимущества и недостатки матричной оптики

Как и в любой технике есть свои плюсы и минусы. Но если говорить о матричной оптике, то все же преимуществ больше, нежели недостатков. С преимуществ матричной оптики можно отметить отличное качество освещение, интеллектуальную систему, способную предусмотреть все необходимые моменты для освещения и конечно же привлекательный дизайн.

Выше наведенный список стандартных и основных функций освещения матричной оптики показывает, что действительно инженеры облегчили управление автомобилем в ночное время суток. Система подскажет и поможет подсветить самые необходимые участки дороги, к тому же полисегментное освещение не будет слепить встречные и соседние автомобили.

С недостатков матричной оптики это естественно цена. В случае ДТП и вы повредили оптику, то сразу придет мысль заменить её на обычную. Средняя цена матричной оптики стартует от нескольких тысяч долларов, до нескольких десятков тысяч долларов. Во многом цена матричной оптики зависит от марки, модели автомобиля и функционального набора. Не меньший минус матричной оптики состоит в её обслуживании, ведь в случае перегорания одного светодиода, с рабочего состояния выйдет вся оптика. Хоть производитель и дает гарантию более 10 лет, но всех ситуаций попросту нельзя предвидеть.

Как новая технология, матричная оптика на современных автомобилях можно встретить все чаще. Функциональный принцип так же оказался намного лучше, нежели в классических вариантах оптики. Но вот как дальше, через время зарекомендует себя матричная оптика, остается только ожидать и наблюдать за отзывами владельцев.

Принцип работы матричных фар

Модуль дальнего света фар состоит из двадцати пяти светодиодов, которые объединены в группы по пять штук, образующих матрицу. Каждая группа обладает своим металлическим радиатором для охлаждения и своим отражателем. Благодаря матрице, из светодиодов реализуется порядка миллиарда разных комбинаций распределения света.

Что касается модуля ближнего света фар, то он расположен над модулем дальнего света. Он тоже состоит из светодиодов, которые разделены на несколько групп. В самой нижней части фары расположен модуль указателя поворота, габаритных огней и дневных ходовых огней. Включает модуль тридцать последовательных светодиодов.

Дизайнерское обрамление подчеркивает расположение модулей освещения. Кроме этого в матричной фаре размещен электронный блок управления. В целях принудительного охлаждения светодиодов, фары вооружены воздуховодом с вентилятором.

Все конструктивные элементы таких фар находятся в пластмассовом корпусе, который является основой для размещения элементов и защитой от внешнего воздействия. Прозрачный рассеиватель закрывает корпус с лицевой части.

Матричные фары оснащены электронной системой управления, которая традиционно включает в себя блок управления, входные устройства и исполнительные элементы. Под входными устройствами подразумеваются GPS навигационная система, видеокамера и ряд датчиков. Навигационная система предоставляет водителю сведения о рельефе дороги (подъемы, спуски, повороты), а видеокамера дает информацию о прочих автомобилях, находящихся на дороге.

В «интересах» фар работает большое количество датчиков прочих систем автомобиля, таких как датчик угла поворота рулевого колеса, датчик дорожного просвета, датчик скорости движения, датчик дождя и датчик освещения. Информация, поступающая от входных устройств, обрабатывается электронным блоком управления, который в зависимости от ситуации на дороге активирует определенные светодиоды или дезактивирует их.

Поворотные механизмы в матричных фарах не используются подобно тому как они используются в ксеноновых фарах. Все рабочие функции матричных фар выполняются только с помощью статических светодиодов и электроники.

Почему матричные фары так хороши?

Еще вчера считалось, что нет ничего круче ксенона, потом все заговорили о светодиодных фарах, а затем резко переключились на матричные… И пока всех не ослепило лазерными фарами, имеет смысл кое в чем разобраться вместе с нашими коллегами из «АвтоВести».

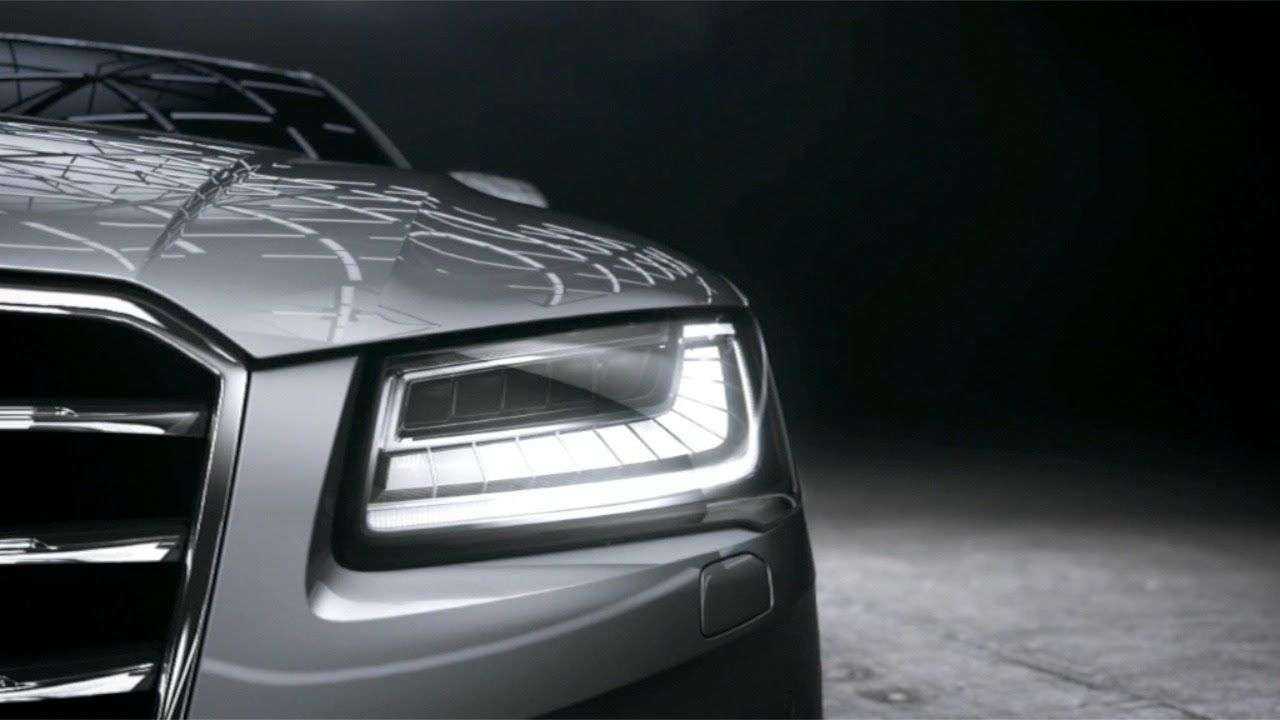

Матричные фары – один из вариантов конструкции светодиодных фар (не зря компания Audi, внедрившая это решение одной из первых, называет его Matrix LED)

Источники света все те же, а важное различие – в том, как организована работа этих источников

Матричные фары в последнее время начали появляться даже на сравнительно доступных моделях — одной из таких недавно стало семейство Audi A4.

В описаниях матричной оптики акцент нередко делают на количестве светодиодов – к примеру, в каждой из мерседесовских фар Multibeam работает 24 диода, а в усовершенствованном варианте, который представят публике вместе с новым поколением Е-класса, их будет уже 28. Однако и в «обычных» светодиодных фарах количество источников света запросто может составлять несколько десятков. К примеру, на сравнительно доступном Audi A3 за ближний свет отвечают девять «светодиодных чипов», а за дальний свет – десять светодиодов

При разговоре о матричных фарах обратить внимание надо не столько на количество, сколько на качество

«Простая» светодиодная оптика воспроизводит структуру, известную нам еще по дедушкиным «Жигулям»: как и раньше, есть отдельные блоки габаритных огней, дальнего и ближнего света – просто устаревшие лампочки уступили место диодам. При переходе речь идет уже не о простом выборе между ближним и дальним, а о создании динамической световой картины, которая постоянно подстраивается под дорожную обстановку. В фаре Matrix LED привычное разделение по типу света существует – но включать, приглушать или выключать можно не только отдельный блок диодов (которых в каждой паре пять), но и каждый отдельный светодиод. В итоге электроника располагает множеством вариантов ближнего и дальнего. Свой световой сценарий найдется практически на все случаи жизни – ведь количество доступных комбинаций приближается к одному миллиарду!


Нетрудно догадаться, что для реализации всех возможностей матричных фар нужны, во-первых, сложная управляющая электроника, а во-вторых, система устройств, считывающих информацию о дорожной обстановке – датчики, видеокамеры и даже навигационная система, которая предупредит о приближении к повороту и расскажет о его конфигурации. А значит, эта новомодная оптика – штука дорогая. И если в прайс-листе в соответствующей графе стоит сравнительно гуманная сумма, то при необходимости за свой счет менять разбитую в аварии фару быстро может прийти в голову в мысль, что не так, может быть, и плохи допотопные галогенки…

Электронный блок управления

Электронный блок управления состоит из:

  1. Непосредственно из компьютерного блока (мозг системы);
  2. Входные устройства, которые дают исходную информацию;
  3. Исполнительные элементы, которые непосредственно выполняют нужные действия (дополнительные электронные устройства).

Как уже отмечалось выше к входным устройствам относятся приборы, благодаря которым блок управления получает:

  1. Внешние визуальные данные, как днем, так и ночью (видеокамера, прибор ночного видения);
  2. GPS координаты, наличие поворота, спуска или подъема, данные об общем рельефе местности (навигатор);
  3. Другие данные, которые получаются благодаря различным датчикам.

Блок управления принимает исходную информацию, обрабатывает ее, и в зависимости от дорожной обстановки, дает необходимые команды на исполнительные элементы.

Исполнительные элементы представляют из себя не те, привычные нам рычаги, тяги, тросики и т.д.

Это электронные приборы, которые перенаправляют полученный электрический сигнал от блока управления на определенные блоки светодиодов, тем самым регулируя поток света в нужном для водителя направлении.

Благодаря внедрению матричной технологии фар, стали доступны функции, которые трудно реализуемы на автомобилях с другими типами осветительных приборов.

К данным функциям относится:

  1. Изменение направления светового потока;
  2. Указатели поворотов, работающие в динамическом режиме;
  3. Распознавание автомобилей и автоматическое уменьшение интенсивности их освещения;
  4. Распознавание и подсвечивание пешеходов, животных, дорожных знаков;
  5. Самоприспосабливающееся освещение поворотов.

Основное предназначение данной функции, это предотвращение ослепления водителей, которые движутся как в попутном, так и во встречном направлениях.

Как Вы уже догадались она работает в темное время суток и выявление автомобиля происходит с помощью специальной видеокамеры по его источникам света.

Однако на некоторых автомобилях впереди может стоять специальный радар, который также фиксирует расположение других машин на дороге.

При обнаружении транспортного средства система автоматически отключает те светодиоды, потоки света от которых максимально направлены на машину.

Чем ближе к Вам машина, тем больше направленных на нее светодиодов отключается, но при этом освещенность окружающего пространства остаётся неизменным.

Работа системы рассчитана на определение до 8 автомобилей, что вполне достаточно.

Работа этой функции зависит от наличия в автомобиля системы ночного видения. Если на автомобиле уже стоят матричные фары при его покупке в автосалоне, то такая система уже должна быть предусмотрена заводом производителем.

Система ночного видения охватывает большой угол обзора, благодаря этому придорожное пространство хорошо просматривается. При выявлении людей или животных фары автоматически начинают мигать три раза в режиме дальнего света.

При выявлении дорожного знака, световой пучок фокусируется на нем, и проблема распознавания знака ночью отпадает сама собой.

Благодаря этому повышается внимание как водителя, так и пешехода, а это безопасность на дороге

Разновидность функций освещения в матричной оптике

Чем сложней устроена конструкция оптики, тем больше функций она может выполнять. В матричной оптики насчитывают девять разновидностей функций освещения:

  • постоянный дальний свет;
  • освещение для автомагистралей;
  • ближнее освещение;
  • адаптивное освещение;
  • освещение на перекрестках;
  • освещение в любую погоду;
  • подсвечивание пешеходов;
  • адаптивное динамическое освещение;
  • динамический указатель поворотов.

Список не малый как видим, рассмотрим по каждому пункту отдельно, как устроен и принцип освещения.

Полисегментальный дальний свет позволит водителю двигаться с постоянным включенным дальним светом. В таком случае будут задействованы 25 отдельных светодиодов дальнего света. Так же будет задействована видеокамера, которая в темное время суток следит за встречными и попутными автомобилями по их свету фар. Как только обнаружен автомобиль, блок управления выключает часть светодиодов, которые направлены на движущийся автомобиль. Свободное пространство дороги будет освещаться в прежнем виде. Для уменьшения ослепления водителей яркость оставшегося блока матричной оптики будет уменьшена. По данным с паспорта, блок управления матричных фар одновременно может распознать до восьми автомобилей.

Свет для движения по автомагистрали основывается на полученную информацию с навигационной системы. Адаптивная система сужает конус дальнего света матричных фар, таким образом, чтоб максимально направить вперед и сделать удобной для других водителей.

Ближнее освещение имеет традиционную форму, средняя часть дороги освещается меньше, а вот боковая часть и обочина больше. При этом матричная оптика направляется вниз в зависимости от рельефа дороги и населенного пункта.

Адаптивный свет направлен на лучшее освещение машины спереди и сбоку во время выполнения маневра поворота. В таком случае система матричных фар в каждой из фар задействует по три светодиода, которые включаются или выключаются при повороте руля или срабатывании поворотов.

Освещение перекрестков предназначено для освещения перекрестков при приближении к ним. В этом случае для матричных фар так же задействована навигационная система, на основе информации которой и определяется перекресток.

Всепогодное освещение из самого названия говорит о том, что при движении в плохих погодных условиях (туман, дождь, снег) будет меняется качество освещения. Блок управления настроить светодиоды матричной оптики таким образом, чтоб избежать ослепления от своих же фар. Интенсивность светодиодов матричной фары будет меняться в зависимости от видимости.

Подсвечивание пешеходов в матричных фарах реализовано на высоком уровне. В случае обнаружения пешехода с помощью камеры и системы ночного виденья, на обочине или опасной близости от нее оптика будет троекратно сигнализировать дальним светом об этом. Тем самым предупреждать как водителя, так и пешехода.

Динамическое адаптивное освещение это предпоследний вариант в матричных фарах. Суть его работы направлена на освещение дороги во время поворота. Поворачивая рулевое колесо, яркость светового пучка перенаправляется с центральной части в сторону поворота. То есть одна часть светодиодов становится тусклее, другая ярче.

Динамический указатель поворотов матричных фар рассчитан на управляемое движение светодиодов в направлении поворота. Таким образом, 30 последовательных светодиодов оптики включаются последовательно с периодичностью в 150 мс. Со стороны это не только красиво выглядит, но и дает больше информации о том или этом маневре автомобиля.

Многие производители уже готовят свои автомобили под внедрение подобной технологии матричной оптики, но насколько это удастся, пока никто не может сказать. На данный момент компания Audi является единственным правообладателем подобной технологии в оптике и захочет ли она делиться с другими производителями остается под вопросом.

Видео о принципе работы матричной оптики и её строении:

https://youtube.com/watch?v=D6O2-O6sMMI

Как устроена матричная фара

С наведенной информации видно, что в основе матричной фары лежат светодиоды и никаких других осветительных приборов. Действительно, такое строение выдаст намного больше света, чем ранее известные виды оптики. Для лучшего вида элементы матричной оптики подчеркнули дизайнерским обрамлением в современном стиле. Все части оптики, включая блок управления и принудительную вентиляцию, помещены в пластмассовый корпус, который так же является основой и защищает от воздействия внешних факторов. Лицевую часть матричной фары закрывает прозрачный рассеиватель.

Становится понятно, что при наличии блока управления, вся система контроля и управления будет электронной, по традиции включая входные устройства и исполнительные элементы. В качестве входных устройств считаются различные датчики и видеокамера.

Видеокамера дает информацию о наличии других автомобилей на дороге. Таким образом, блок управления будет переключать дальний и ближний свет автоматически, регулировать угол и яркость оптики. Если же говорить о датчиках матричной оптики, то зачастую они используются от других систем, таких как угол поворота руля, датчик скорости автомобиля, датчик просвета дорожного, датчик освещения и датчик дождя. Именно эти датчики отвечают за комфортную езду и своевременное срабатывание различных систем.

Если же в автомобиле есть навигационная система, то в блок управления матричных фар будет использовать данные с маршрута, характер вождения автомобиля, рельеф дороги и местности, а так же учитывать проезд по населенным пунктам.

Главную роль в матричных фарах несет блок управления. Он обрабатывает информацию, полученную от входных устройств, и зависимо от полученных данных включает или выключает определенный ряд светодиодов. Новшеством стоит отметить то, что в матричной оптики не используются поворотные механизмы, как это было у ксеноновых фарах. Все функции выполняют благодаря статическим светодиодам и электронике матричных фар.

Основные функции освещения матричной оптики

Как уже говорили, матричная оптика не просто освещает дорогу впереди автомобиля, а имеет встроенный интеллект, который способен самостоятельно просчитывать действия водителя на шаг вперед. За счет такого механизма реализовано множество функций освещения.

Все производители выделили девять основных типов освещения матричной оптики:

  • динамический указатель поворота;
  • подсвечивание пешеходов независимо от местности;
  • освещение перекрестков во время движения;
  • режим статического адаптивного освещения;
  • ближний свет матричной оптики;
  • адаптивное динамическое освещение;
  • освещение в любую погоду;
  • дальний свет (полисегментальный);
  • дальний свет на автоматигистрали.

Каждая из перечисленных функций считается стандартной и выполняет свое назначение. Динамический указатель поворотов, как и полагается, предназначен для указания выполнения маневра. Для работы система задействует 30 светодиодов, включая блок с периодичностью 150 мс. Такое оповещение о маневре автомобиля хорошо заметно и дает больше информации участникам движения.

Подсвечивание пешеходов независимо от местности позволяет водителю избежать столкновения, а пассажиру сигнализирует о приближении автомобиля. В матричной оптике данная функция реализована, как максимально важная и параллельно использует другие системы безопасности машины. Для этого используется система ночного виденья, радары и датчики движения. В случае обнаружения пешехода, матричная оптика трижды подаст сигнал дальним светом и подсветит пешехода, тем самым предупредив водителя и пешехода.

Освещение перекрестков во время движения – это не менее полезная функция. Как только автомобиль приближается к перекрестку, система автоматически поворачивает матричную оптику в сторону поворота руля или увеличивая угол освещения. В пару с матричной оптикой работает навигационная система, предупреждая о наличии перекрестков спереди.

Режим статического адаптивного освещения организовано на основе подсветки перекрестков. Система матричной оптики улучшает освещение пространства сбоку и спереди машины в момент выполнения поворота. Для этого задействуют по три светодиода, которые задействуются в момент включения поворота или поворота рулевого колеса.

Ближний свет матричной оптики автомобиля это традиционная асимметричная форма. Ближе к середине освещение меньше, а вот обочина дороги освещается больше, инженеры сделали такое для того, чтоб можно было вовремя среагировать на помеху сбоку.

Адаптивное динамическое освещение матричной оптики чаще всего используется на скорости, в таком случае, пучок дальнего света переносится с центральной части оптики в сторону поворота. Такой эффект достигается за счет изменения яркости светодиодов оптики, одни становятся тусклее, а другие более яркими.

Плохие погодные условия – еще один нюанс, когда водителю плохо видно дорого. Освещение в любую погоду это достижение инженеров матричной оптики, система рассчитывает мощностью светодиодов так, чтоб можно было избежать ослепления своими же фарами. В таком случае, снижается интенсивность основных светодиодов и включается подсветка статического адаптивного освещения.

Полисегментальное освещение самое главное в матричной оптике. Для данной функции используется несколько вспомогательных систем автомобиля, включая переднюю видеокамеру. Основную функцию выполняет блок электронного управления. Определив встречный автомобиль, электроника тушит определенные светодиоды, направленные на встречную машину, а вот остальные продолжают работать в прежнем режиме. Если определен впереди идущий автомобиль, то система автоматически рассчитывает насколько нужно приглушить яркость светодиодов. По данным производителя, система одновременно может маскировать до восьми машин, тем самым освещая дорогу, не ослепив других водителей.

Свет матричной оптики для автомагистрали базируется на основе информации полученной от навигационной системы. В случае движения по автомагистрали, электроника матричной оптики сужает пучок света и конус света фар, чтоб максимально осветить дорогу впереди, но при этом так же используется система полисегментного освещения. На первый взгляд матричная оптика красивая по дизайну, но копнув глубже, видим, что за счет инженерных систем она очень помогает водителю в самых непредсказуемых ситуациях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
