Почему лучше избегать использования системы старт-стоп?

История [ править ]

Выбросы окиси углерода и нехватка топлива / нефтяной кризис 1970-х годов подтолкнули производителей автомобилей к поиску решений по снижению потребления газа. Первым автомобилем, в котором использовался автоматический переключатель включения / выключения, была шестицилиндровая Toyota Crown 1974 года уже заявляла о 10-процентной экономии топлива при движении. В 1980-х годах в Fiat Regata «ES» с системой City-matic и Volkswagen Polo «Formel E» [ необходима ссылка ] также использовалась аналогичная технология. Volkswagen Group также приняла его в гольф Ecomatic в 1994 году и в и в 1999 году. Хотя многие водители сочли эти ранние реализации довольно сбивающими с толку, а высокая цена не принесла этим автомобилям большого коммерческого успеха, как Volkswagen Lupo, так и Audi A2 (с их «3-литровым» рычагом ) были более эффективны, чем любой серийный автомобиль, доступный в США на момент их выпуска.

Начиная с норм Euro 5 , все больше и больше автомобилей включают такую ​​систему, независимо от уровня цен. Система Valeo включена в Citroën , Land Rover , Peugeot , Smart и Volvo , а система Bosch входит в Fiat , Nissan , SEAT и Volkswagen с различными моторизациями, включая Essential и дизель. В 2010 году Valeo объявила, что второе поколение Start-Stop появится в том же году. Это новое поколение называется «i-StARS». Бош сделал систему работы с автоматами.

Система Mazda Smart Idle Stop (SISS) использует запуск сгорания вместо электрического запуска. Определяя положение поршней в цилиндрах, двигатель останавливается в конфигурации, которая позволяет немедленный запуск путем сгорания. Они требуют более тихого и быстрого перезапуска двигателя в течение 0,35 секунды.

В системе Kia ISG EcoDynamics используются компоненты Bosch , Valeo и Varta .

Принцип работы системы старт-стоп

Система старт-стоп работает по принципу принудительного окончания работы мотора после остановки автомобиля и повторного автоматического пуска. Прекращение движения транспортного средства фиксируется датчиком скорости, передающим сигнал на блок управления. Одновременно поступает информация о частоте вращения коленчатого вала двигателя. На машинах с ручной коробкой требуется поставить рычаг в нейтральное положение, и отпустить педаль сцепления. Автомобили с автоматической трансмиссией активируют систему по сигналу от удерживаемой педали тормоза.

На основании этих параметров происходит остановка мотора. Работа климатической установки или аудиосистемы продолжается от аккумулятора. При этом на комбинации приборов включается индикатор, информирующий водителя о работе системы.

Для выполнения цикла запуска требуется:

  • на автомобилях с механической трансмиссией — нажать на педаль сцепления;
  • на авто с автоматической коробкой — отпустить педаль тормоза.

На аккумуляторах автомобилей с системой старт-стоп установлен специальный сенсор, определяющий уровень заряда и возможность повторного запуска мотора. При падении напряжения на клеммах батареи происходит автоматическое выключение системы.

Обзор принципов работы функции Start/Stop на VW Passat седьмого поколения продемонстрирован в видео от канала «Dmitry Force».

Как работает система «Старт Стоп» на автомобиле?

Принцип работы системы «Старт Стоп» основан на отключении двигателя после получения им сигналов от датчиков. Функционирует устройство так:

  • Когда происходит остановка мотора, питание потребителей электричества в автомобиле переключается на АБ.
  • Активация системы происходит после выжимания сцепления или отпускания педали тормоза (если на авто АКПП). Двигатель моментально запускается.

При падении заряда аккумулятора ниже определённого уровня датчик оповещает систему. Она отключается и активируется только после того, как аккумулятор получает заряд.

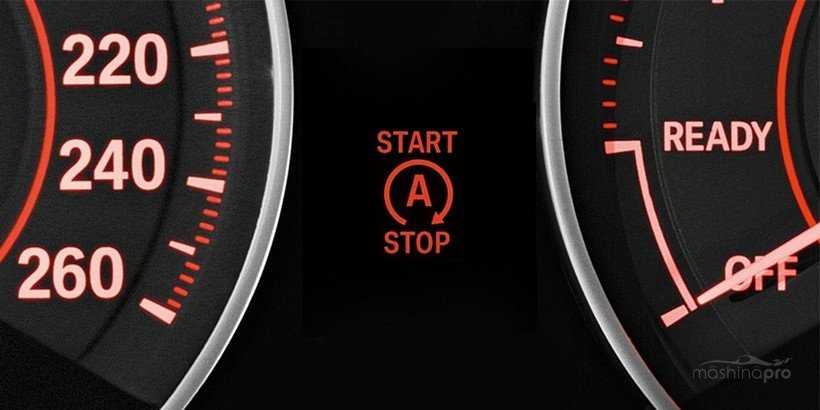

Водитель может деактивировать систему кнопкой на приборной панели. Алгоритм действий здесь такой: водитель садиться за руль, жмет на тормоз и на кнопку Stop & Start. Уже через полсекунды мотор запущен. Обычно кнопки оснащаются световыми индикаторами – загорание индикатора говорит об успешном запуске силового агрегата. Чтобы заглушить мотор, нужно еще раз нажать на тормоз, затем на кнопку.

Есть разные модификации Stop & Start. Например, Kia Motors создала устройство, которое отличается тем, что может по-особенному управлять генератором автомобиля – оно отключает генератор, когда нагрузки на силовой агрегат достигают пика. Делается это в целях экономии потребления горючего. Система автоматически отключится, когда уровень зарядки аккумулятора упадет ниже 75%.

Компания Valeo разработала устройство STARS, использующее реверсионный генератор для экономии горючего. Оно способно сэкономить до 10% топлива. Реверсионный генератор —устройство, выполняющее сразу несколько функций. Оно может быть как генератором, так и стартером. Работает практически бесшумно, может запустить мотор за 0,4 секунды.

SISS — новая технология. Создана фирмой Mazda недавно, применяется принцип рекуперативного торможения. Создается дополнительный источник энергии, поэтому происходит сокращение расхода горючего. Батарея заряжается во время торможения машины. Мотор запускается после впрыска горючего в цилиндры. Подобные устройства обычно ставят на бензиновые силовые агрегаты с функцией непосредственного впрыска горючего. Поршни в цилиндрах мотора останавливаются в определенном положении, чтобы обеспечить нормальный запуск мотора. Во время старта в цилиндры поступает определенное количество топлива, после воспламенения происходит запуск мотора. Стартер помогает двигателю запуститься быстрее.

Технология SISS экономит до 9% горючего. Единственный недостаток — работает только с АКПП.

История появления

Современная функция Старт-Стоп появилась впервые в 70-х годах прошлого века. Разработкой занималась компания Тойота. Японский производитель поместил на одну премиум-модель специальную «установку», помогающую выключать мотор спустя пару минут простаивания. Компания Citroen, в свою очередь, смогла использовать эту технологию в своих авто спустя более 30 лет.

Наиболее удачливой в данной области стала компания Bosh. Установку, которую произвели они, можно считать одной из самых надежных. Именно она устанавливается на современные авто марок Volkswagen, БМВ и Ауди. Разработчики утверждают, что в процессе эксплуатации система снижает расход топлива на 8%.

Установка кнопки старт стоп вместо замка зажигания

Понятно, что первый пункт больше похож на имитацию кнопки старт-стоп, но для приверженцев подобной идеи есть вполне разумное обоснование. Кнопка берет на себя функции дополнительного сервисного механизма, что особенно ценно в условиях городской езды. При этом меньше разбивается замок, а доморощенный старт-стоп вполне может «подрабатывать» дополнительной противоугонной фишкой.

Первый вариант старт-стопа — простенько, но со вкусом

Кнопку старт-стоп можно изготовить из двух реле для противотуманок задних фонарей, № 22.3777. Комплект из двух штук, кнопкой с подсветкой встанет примерно в четыре сотни рубликов. Диод можно подкинуть любой, какой найдете, больших токов там нет.

Сборка и подключение схемы особого затруднения не вызывает, потребуется только дополнительный кусок провода с удвоенным сечением меди. Подключаем его к 30-й ноге реле стартера и коммутируем с 87-м реле зажигания, на схеме — все розовое. Как правильно соединить провода, хорошо понятно из фотографии

Если немного добавить запчастей и фантазии, можно собрать более безопасный вариант кнопки старт-стоп своими руками. В этой схеме добавлены пара реле и концевик для педали сцепления. Несмотря на кажущуюся ненужность, нормальный качественный концевичок сильно обезопасит ваш суперавтомобиль от возможных сюрпризов, особенно, если в машине есть подростки или непредсказуемые люди. В этом случае запуск мотора потребует выключать сцепление.

Понятно, что люфта на педали сцепления не должно быть в помине.

Схема на реле позволяет легко контролировать работоспособность и даже наращивать схему. В отдельных случаях умельцы используют дополнительно встроенный концевик-выключатель в седушку кресла водителя, замыкающийся под весом конкретного водителя, чтобы любопытный пассажир шаловливыми руками не натворил беды.

Логика работы кнопки старт-стоп достаточна прозрачна. При первом длительном нажатии происходит запуск, повторное останавливает мотор. Подобная схема надежна, но при условии нормальной работы кнопки. При наличии дребезга или при невнятном включении зачастую приводит к проблемам и травмам.

В отличие от предыдущих схем, данный вариант кнопки старт-стоп построен на микропроцессоре, поэтому сложно рекомендовать его к изготовлению, если нет соответствующих знаний основ микроэлектроники. Но для общего интереса ознакомиться просто необходимо.

Предложенная система старт-стоп обладает несколькими неоспоримыми преимуществами:

  • двигатель не чувствителен к дребезгу кнопки старт-стоп, то есть при случайном кратковременном замыкании контакта или нажатии мотор не будет остановлен;
  • автор идеи завел в логику программы обязательное нажатие педали и рычага тормоза, что, возможно, сделает схему пригодной для автоматов;
  • система проверяет результат пуска по подпрыгнувшему давлению масла, поэтому вероятность клина стартера при заработавшем моторе резко уменьшена.

Запуск схемы старт-стоп осуществляется своими руками после снятия с сигнализации длительным нажатием кнопки без фиксатора, в случае неудачи параметры обнулятся и будут готовы к новой попытке. Остановка двигателя выполняется кратким нажатием при нажатых тормозах.

Грех было бы не автоматизировать сам процесс запуска. Парень заложил в схеме простое решение — однократный нажим на кнопку старт-стоп заставляет систему трижды, с небольшим интервалом, попробовать запустить двигатель. Длительное удержание кнопки крутит стартер до появления признака работы мотора.

Преимуществом подобного подхода является широчайшее пространство для формирования разнообразных условий схемы подключения кнопки старт стоп, пуска мотора в самых сложных ситуациях. Но схему мало изготовить, ее еще необходимо правильно запрограммировать. Вся логика работы организована на процессоре PIC16F84A, управление подключением силовых цепей осуществляется на КТ817Г, у них немаленький запас по току.

Схема кнопки старт-стоп интересна, но, как и все экспериментальные варианты, требует проверки на отказоустойчивость. Любые микроэлектронные прибамбасы плохо переносят перегрузку теплом и резкие скачки напряжения. Кроме того, необходимо проверить совместимость работы датчиков давления масла, ручника и остальных задействованных сенсоров электросистемы автомобиля.

Принцип работы

При полной остановке автомобиля от датчика, фиксирующего скорость движения, на блок управления подается информация о том, что скорость движения равна 0.

Далее в зависимости от типа коробки перемены передач:

  • АКПП (сюда отнесем вариаторы, классические гидромеханические автоматы и роботизированные КПП) – при нажатии и удержании педали тормоза;
  • МКПП при переводе рычага управления в положение N (нейтраль) и дальнейшем отпускании педали сцепления;

При выполнении этих условий система останавливает двигатель. При этом автомобиль остается практически полностью функциональным: работает вентилятор климатической установки, освещение, магнитола и все электрооборудование. Почему я написал «практически» полностью функциональным Вы узнаете далее.

Запуск двигателя происходит либо при отпускании педали тормоза (АКПП), либо при нажатии на педаль сцепления (МКПП).

Как работает система

Как правило, система работает в полностью автоматическом режиме, однако у водителя есть возможность её отключить, если в ней не будет необходимости. При вышеописанных условиях, бортовая электроника прекращает подачу топлива и отключает зажигание. Современный уровень автоматизации позволяет без труда реализовать такую схему работы, поскольку современные моторы запускаются гораздо легче, нежели их предшественники, а также имеют достаточно высокую надёжность.

Сам же механизм запуска практически не изменился: стартер активизирует двигатель за счёт зацепления малой зубчатой шестерни с большой, закреплённой на маховике. Однако во многих современных моделях реализована схема «TS» или «тандемного соленоида», предполагающая плавный переход между режимами замедления и остановки, а также разгоном, для снижения износа элементов мотора. Особенности этой конструкции могут проявиться, когда водитель был намерен совершить остановку, но изменил своё решение и начал интенсивное ускорение. В этот момент система может произвести глушение двигателя, но под действием внутренней инерции маховик продолжит своё вращательное движение.

Чтобы избежать хруста и преждевременного износа зубчатой передачи, один из соленоидов активизирует стартер двигателя и обеспечит его синхронизацию с маховиком, что при разгоне позволит бесшумно и легко привести основную пару шестерен в зацепление.

Тем не менее, запуск двигателя – это сложный процесс, который приводит к дополнительным нагрузкам на все системы автомобиля, поэтому потенциальная выгода от экономии топлива может быть утрачена из-за преждевременного износа или поломки одного из важнейших механизмов, если, конечно, не принять должных конструктивных мер. По мнению Герхарда Арнольда, ответственного за разработку подшипников в компании Federal Mogul, обычный двигатель с лёгкостью выдерживает до 50 000 циклов остановки, но в случае применения системы «стоп-старт» количество циклов может превысить 500 000 за расчётный период эксплуатации автомобиля.

Это существенный рост нагрузок на все элементы, ввиду чего некоторые из них стоит рассмотреть подробнее.

Основным компонентом двигателя, а также одним из самых тяжелых элементов является коленчатый вал. Он поддерживается по мере своего вращения множеством отполированных цилиндрических вкладышей вдоль своей длины, работающих в «простых» подшипниках (без шариковых или роликовых механизмов). Это основные подшипники. Когда двигатель работает, коленчатый вал и основные опорные поверхности фактически не касаются друг друга и разделены сверхтонкой пленкой масла, подаваемой под давлением и прокачиваемой вокруг опорных поверхностей под действием вращающегося коленчатого вала. Этот процесс называется «гидродинамической смазкой», но когда двигатель останавливается, кривошип опускается на подшипник, причем две металлические поверхности входят в контакт.

Действительно ли система «стоп-старт» экономит топливо

С учётом того факта, что исправный двигатель на холостых оборотах во время простоя на светофоре или в пробке потребляет крайне небольшое количество топлива, а в момент запуска этот показатель существенно превышает усреднённую величину, возникают вполне обоснованные сомнения в эффективности использования подобных систем экономии.

Показатели экономичности являются причиной ожесточённых споров, а реальные величины напрямую зависят от режима езды и характера вождения

Очевидно, что длительное время простоя обеспечивает большую экономию топлива, однако следует принимать во внимание то, что в некоторых случаях электроника не позволит заглушить мотор — например, если двигатель холодный, система не будет его отключать, чтобы обеспечить полноценный прогрев. Электроника также может не глушить двигатель, если уровень аккумулятора находится ниже заданной величины, а также если, как в системе Volvo, водитель расстегнул свой ремень безопасности или включил кондиционер

По заверениям экологов, система «стоп-старт» также предназначена для снижения выбросов в городских районах, где движения автотранспорта крайне затруднено и время простоя значительно увеличивается, что делает подобные технологии не только выгодными, но и безопасными. Это довольно спорный аргумент, поскольку, как и в случае с расходом топлива, работа на холостых оборотах сводит выбросы к минимальному уровню, а вот запуск сопровождается резким выделением вредных веществ из выхлопной трубы.

Что же касается экономичности, столь важной для конечного потребителя, не стоит забывать и о том, что величина расхода топлива должна быть не просто ниже, чем у такого же двигателя без системы «стоп-старт», её снижение должно окупать удорожание конструкции автомобиля, потенциальное снижение его ресурса, а также возросшую сложность обслуживания. В конечном итоге, на нынешнем этапе развития технологий машиностроения эффективность данных электронных систем при длительной эксплуатации вовсе не так велика, как заявляют разработчики и маркетологи

Таким образом, делать окончательные выводы ещё рано, поскольку огромное количество работ в этом направлении, а также мнения различных экспертов сводятся к тому, что нужны длительные ресурсные испытания, которые и позволят поставить точку в этом вопросе

В конечном итоге, на нынешнем этапе развития технологий машиностроения эффективность данных электронных систем при длительной эксплуатации вовсе не так велика, как заявляют разработчики и маркетологи. Таким образом, делать окончательные выводы ещё рано, поскольку огромное количество работ в этом направлении, а также мнения различных экспертов сводятся к тому, что нужны длительные ресурсные испытания, которые и позволят поставить точку в этом вопросе.

Система старт-стоп с впрыском топлива

разработала систему «SISS» («Smart Idle Stop System»), которая является альтернативой других систем старт-стоп. В данной системе для многократного запуска двигателя используется впрыск топлива в цилиндры и воспламенение топливно-воздушной смеси. Система устанавливается на бензиновые двигатели, оборудованные непосредственным впрыском топлива.

Принцип работы системы старт-стоп «Mazda SISS»

Для работы данной системы поршни должны остановиться в строго определённом положении, чтобы в каждом цилиндре был необходимый объём воздуха для оптимального запуска двигателя в дальнейшем. «Smart Idle Stop System» контролирует положение поршней во время выключения мотора. «SISS» выполняет нумерацию цилиндров, и с началом движения (при отпускании педали тормоза) в цилиндры впрыскивается топливо и воспламеняется топливно-воздушная смесь, т. е. происходит запуск двигателя. При запуске двигателя в дополнение энергии сгорания топлива используется энергия стартера, который включается на непродолжительное время.

Для автомобилей с АКПП процесс запуска занимает 0,35 секунды, что почти вдвое быстрее обычных систем. Кроме того, «Mazda SISS» гарантирует быстрый старт мотора в каждом отдельном случае. Водитель не должен почувствовать задержки, когда захочет двинуться с места.

Экономия топлива при применении данной системы достигает 9 %. Система старт-стоп «SISS» работает только с автоматической трансмиссией.

Система «Старт Стоп» на автомобиле — что это?

Согласно статистике, 30% времени мотор работает вхолостую. А если это так, почти треть времени мотор просто сжигает горючее — машина при этом не едет. Топливо расходуется впустую, происходит загрязнение окружающей среды.

Устройство Stop & Start выполняет следующие задачи:

  • экономия горючего;
  • уменьшение вреда для окружающей среды;
  • снижение шумности машины.

Инженеры добились следующего эффекта — мотор работает только во время движения автомобиля. Отключается силовой агрегат автоматически. Датчики подают сигналы мотору, тот останавливается. Когда водитель давит на сцепление (в автомобилях с МКПП) или отжимает тормоз (в машинах с АКПП), происходит его активация. Конечно, эту конструкцию нельзя назвать полностью автоматической — она скорее полуавтоматическая.

Изначально система Stop & Start применялась на гибридных моторах. Но когда она показала свою эффективность, ее стали ставить и на простые силовые агрегаты.

Как она работает?

Суть технологии «старт-стоп» заключается в остановке работы ДВС при долгом (относительно) простое автомобиля и последующем запуске при выжиме сцепления. Если авто с АКПП, ДВС запускается, когда водитель отпускает тормоз. Система объединяет в себе:

  • Узел, осуществляющий запуск ДВС.
  • Электронные элементы управления.

Что требуется для многократного пуска ДВС? Производители используют для этого:

  • Усиленный стартер (рассчитанный на более частый запуск мотора).
  • Стартер-генератор.
  • Технологию впрыска горючего и воспламенения смеси.

Наиболее простой и надежной на данный момент является система от «Бош». Она применяется на марках «Фольксваген», «БМВ», а также «Ауди». Технология позволяет снизить расход до 8 процентов (но реальные измерения показывают совсем другие цифры – порядка 4 процентов в обычных условиях эксплуатации).

В основе лежит усиленный стартер, рассчитанный на большее количество запусков ДВС. Механизм имеет малошумный привод. Запуск двигателя осуществляется максимально бесшумно и быстро. При этом электроника контролирует заряд АКБ. Система не будет работать, если батарея имеет низкое напряжение. Для отслеживания и корректировки всех параметров в системе имеются:

  • Входные датчики.
  • Исполнительные устройства.
  • Электронный блок управления (ним является прошитый штатный ЭБУ двигателя, но может быть установлен и отдельный блок).

К первым можно отнести датчики:

  • Педали сцепления (на АКПП – педали тормоза).
  • АБС (участвуют в измерении частоты вращения колес).
  • Коленвала.
  • Рычага трансмиссии (для машин с МКПП).
  • Состояния АКБ.

Система «Бош» не имеет собственный электронный блок (в отличие от STARS, но о ней немного позже). Узел использует ЭБУ двигателя, где прописывается соответствующее ПО. В качестве исполнительных устройств используются:

  • Форсунки или инжектор.
  • Стартер.
  • Катушки зажигания (на бензиновых авто).

Прекращение работы двигателя осуществляется при двух условиях:

  1. Полная остановка машины (также есть системы, позволяющие отключить двигатель еще до остановки).
  2. Нажатая педаль тормоза АКПП или перевод рычага МКПП в положение «нейтраль» (сцепление при этом не задействуется).

При этом учитываются такие параметры:

  • Частота вращения коленвала (должна быть в районе тысячи оборотов в минуту).
  • Уровень напряжения АКБ (если он ниже нормы, система не работает).
  • Температура ДВС.
  • Режим работы кондиционера и акустики.

Почему учитывается последний фактор? После отключения ДВС, питание на кондиционер и акустику подается от батареи.

Когда водитель нажимает на сцепление или отпускает тормоз (на МКПП и АКПП соответственно), система автоматически подает сигнал на стартер и выполняет запуск ДВС. Данный цикл повторяется при последующей остановке автомобиля.

В случае недостаточного напряжения АКБ, система не работает. Также водитель может ее принудительно отключить посредством специальной кнопки на панели.

Отключение старт-стоп системы

Несмотря на преимущества, которые дает система, иногда требуется ее отключить:

  1. Изготовители автомобилей предусмотрели специальную кнопку, нажатием которой водитель отключает систему старт-стоп. Однако эта функция работает только в пределах одного цикла включения зажигания. При повторном запуске мотора требуется снова нажимать кнопку.
  2. Возможен обход запуска системы при помощи отключения сигнального провода от датчика уровня заряда батареи. При этом на комбинации приборов будут появляться иконки, указывающие на попытки срабатывания старт-стопа. В памяти блока управления будет присутствовать ошибка, однако она не скажется на характеристиках автомобиля. Отрицательным моментом станет отсутствие связи электроники с аккумулятором, что не позволит автомобилю автоматически контролировать уровень заряда. На ряде автомобилей Volkswagen возможно отключение иконок на комбинации приборов через диагностический интерфейс. Однако эта возможность зависит от версии установленной на машине комбинации приборов.
  3. Отключить старт-стоп возможно путем снятия штекера от кнопки управления функцией. Блок управления фиксирует обрыв в цепи и отключает систему.
  4. Впайка конденсатора в цепь управления кнопкой. Дополнительная емкость эмулирует ситуацию запуска мотора нажатием кнопки. Блок управления, получая такой сигнал, деактивирует систему. Способ решения подходит не для всех автомобилей.
  5. На некоторых автомобилях Volkswagen возможно полное отключение системы диагностической программой «ВАСЯ-диагност». Операция проводится в специализированных центрах или самостоятельно, если владелец имеет оборудование и может им пользоваться.

Слабые стороны разработки

Несмотря на явные плюсы использования системы «старт-стоп», механизм имеет важные недостатки, которые стоит учесть автовладельцам.

  • Большая нагрузка на аккумулятор. Современные автомобили оснащены огромным количеством электронных приборов, за работу которых при остановке двигателя должен отвечать аккумулятор. Такая сильная нагрузка не идет на пользу батарее и быстрее выводит ее из строя.
  • Вред для турбированных моторов. Регулярное резкое выключение двигателя с нагретой турбиной недопустимо. Несмотря на то, что в современные автомобили с турбинами устанавливаются турбокомпрессоры на шарикоподшипниках, они лишь уменьшают риск перегрева турбины при резком выключении мотора, но не исключают его полностью. Поэтому владельцам таких транспортных средств лучше отказаться от применения системы «старт-стоп».
  • Больший износ двигателя. Даже если на автомобиле нет турбины, долговечность работы мотора, запускающегося при каждой остановке, может значительно снизиться.


Использование системы “старт-стоп” значительно повышает нагрузку на автомобильный аккумулятор Учитывая все плюсы и минусы применения системы «старт-стоп», каждый автовладелец решает для себя, стоит ли экономить довольно незначительное количество топлива или же лучше позаботиться о надежной и долговечной работе мотора, оставляя его работать на холостом ходу.

Как работает система Старт-стоп?

Принцип работы системы Start&Stop построен таком образом, что в случае полной остановки автомобиля на светофоре или в пробке «умная» система, руководствуясь определенными алгоритмами и данными, полученными от датчика количества вращения коленчатого вала, производит остановку двигателя. В это время питание электропотребителей (магнитола, кондиционер, и прочее…) переключается на аккумулятор. Когда выжимается педаль сцепления (или отпускается педаль тормоза в случае с АКПП) система автоматически активирует стартер, который производит мгновенный запуск двигателя. Количество цикла не ограничено и может повторяться бесконечно.

Если заряд АКБ опустится ниже установленного уровня, соответствующий датчик оповестит об этом систему, которая произведет отключение системы. Обратное включение системы Старт-стоп будет произведено после того как датчик зарядки АКБ сообщит о том, что в батарее находится достаточно мощности для полноценной работы системы. Кроме того. водитель может сам в ручном режиме произвести принудительное отключение этой системы, для этого производителем предусмотрена специальная кнопка, которая расположена на панели приборов.

Компания Kia Motors имеет свою систему Старт-стоп с аналогичной конструкцией, она называется — ISG (Idle Stop&Go). Главное отличие этой системы в умении особым образом управлять автомобильным генератором. Система ISG способна отключать генератор во время пиковых нагрузок двигателя, делается это для того чтобы снять нагрузку и сэкономить тем самым расход потребляемого топлива. И наоборот, когда водитель давит на педаль тормоза и двигатель не нуждается в мощности ISG включает генератор и подзаряжает АКБ. В случае снижения заряда аккумуляторной батареи ниже 75% уровня система выполняет самоотключение.

Еще одна не менее успешная система — STARS (Starter Alternator Reversible System) от компании Valeo, использует для экономии топлива реверсионный генератор. Этой системой оборудованы автомобили таких компаний как: Mercedes и Citroen, благодаря ей автовладельцам удается добиться более чем 10%-й экономии топлива.

Что такое реверсионный генератор? Это грубо говоря — электромашина переменного тока, способная чередовать (изменять) свою работу, выполняя в зависимости от необходимости то — функцию генератора, то — функцию стартера. Работа данного стартер-генератора построена таким образом, что он при помощи специального приводного ремня и обратимого натяжителя, может передавать усилие в двух различных направлениях. Работает реверсионный генератор тихо и обладает намного меньшим временем запуска — 0,4 секунды, для сравнения у простого стартера это время составляет — 0,8 секунды.

В отличие от «Бошовской» системы управление STARS осуществляется отдельным ЭБУ, взаимодействующим с электронным блоком управления ДВС. Все остальное — входные датчики и прочие детали практически идентичны системе Старт-стоп от компании Bosch.

Новым словом среди подобного рода систем можно считать сравнительно молодую систему, которая использует рекуперативное торможение, образуя тем самым дополнительный источник энергии, позволяющий сократить расход топлива. Заряд батареи происходит во время торможения автомобиля.

SISS (Smart Idle Stop System) — личная разработка компании Mazda, которая успешно конкурирует с остальными Старт-стоп системами. Здесь запуск двигателя осуществляется посредством впрыска топлива в цилиндры с последующим его воспламенением. Данной установкой агрегатируются преимущественно бензиновые агрегаты, в которых реализована функция непосредственного впрыска топлива.

С целью обеспечения оптимальной работы системы SISS остановка поршней в цилиндрах двигателя происходит в определенном положении, которое наиболее оптимально для последующего запуска мотора. При старте в цилиндры подается определенная часть топлива, затем происходит ее воспламенение и двигатель снова заводится. Чтобы помочь двигателю произвести запуск на короткое время в работу включается стартер. Данная технология позволяет сэкономить порядка 9% топлива, недостатком является то, что система работает исключительно с автоматическими коробками.

Также читайте:

  • Что такое детонация двигателя? Причины возникновения детонации (ч. 1)
  • Езда зимой: основные принципы зимнего вождения, советы специалистов
  • Что такое климат контроль? Принцип работы и основные отличия от кондиционера
  • Вариатор или автомат — что лучше?

Подводим итоги

Вы можете обзавестись автомобилем с системой Start/Stop, если хотите получить очень качественную и современную технику с удивительными техническими возможностями. Это один из вариантов достаточно простого выделения своего авто среди массы остальных вариантов. Транспорт оказывается достаточно современным только в комплектации, можно всем рассказывать о своем приобретении, опциональной функции машины, которая до сих пор остается модной и неизведанной для большинства любителей современных автомобилей. Но надеяться, что эта опция принесет вам реальную экономию топлива или сохранение денежных средств в процессе эксплуатации, не стоит.

Скорее всего, вы просто отключите систему, когда узнаете, какие реально особенности она приносит вашему автомобилю. Или же смените свое мнение по поводу данного оборудования, когда поменяете второй аккумулятор за несколько месяцев. В общем, даже если вы отдали ваши деньги за Старт-Стоп, пришло время отказываться от дорогих игрушек

Лучше отключите эту автоматику, чтобы не подставлять двигатель и прочее важное оборудование вашего автомобиля в опасное положение. А что вы думаете о всеобщем обмане производителей, связанном с системой Start/Stop?
