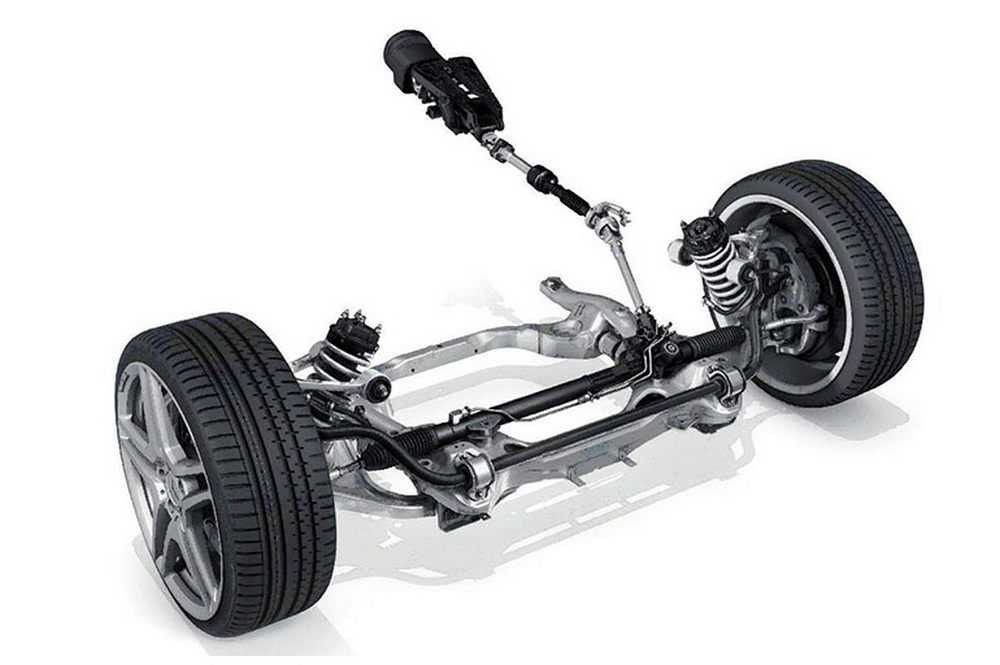

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

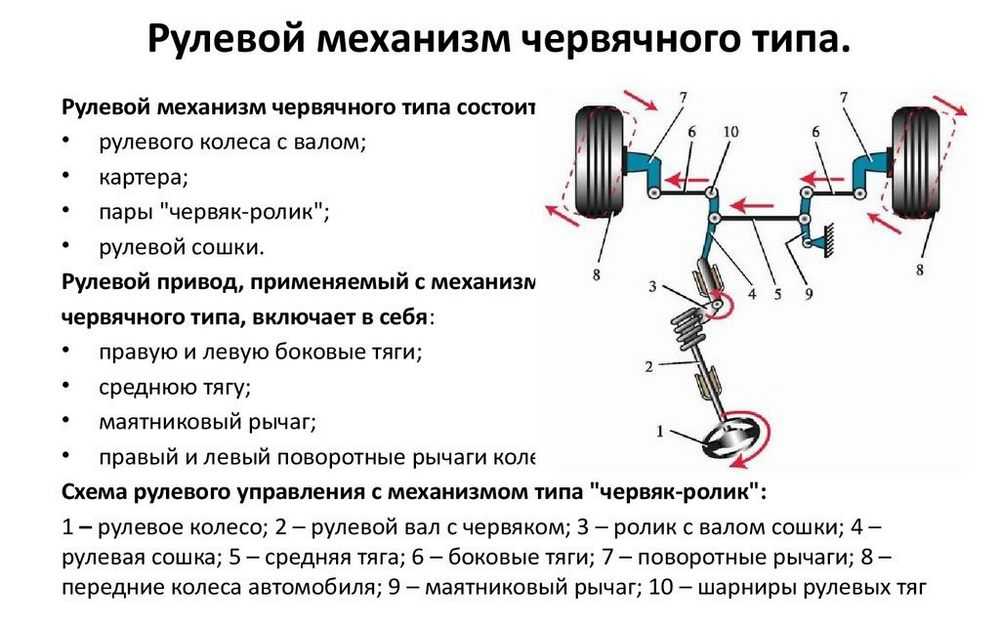

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

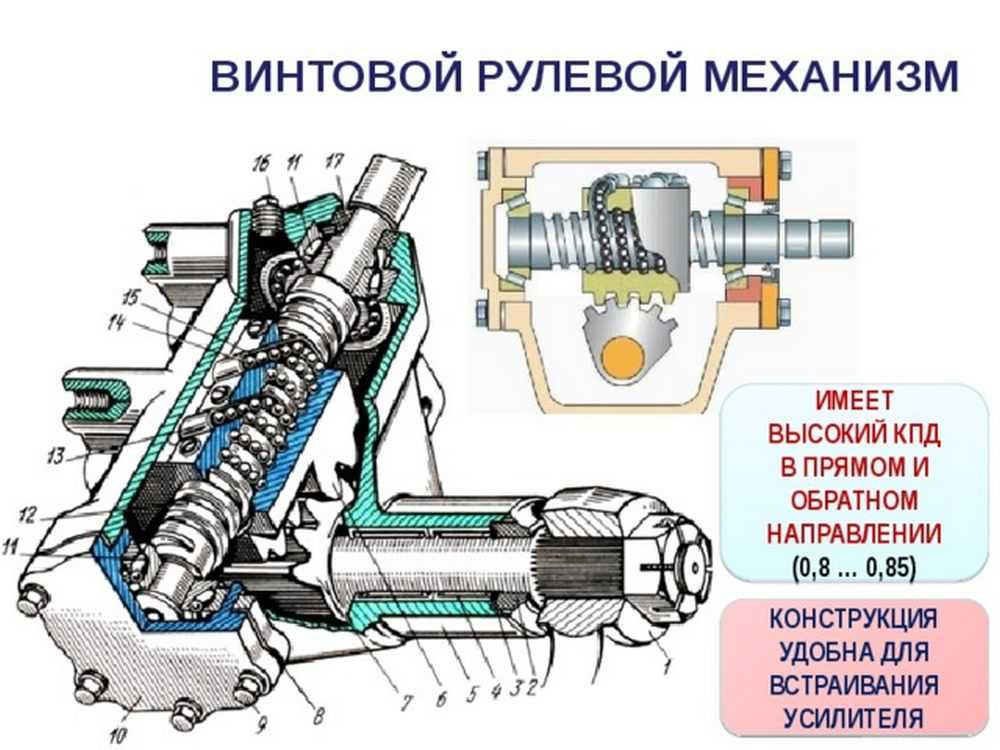

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Устройство и принцип работы системы AFS

. Конструкция достаточно простая и отличается неплохим КПД передачи крутящего момента руля (устанавливают на авто с независимой подвеской). Основой служит рулевая рейки с шестерней, сама же шестерня устанавливается на вал и постоянно находится в сцеплении с рейкой.

Вращая руль, рейка за счет шестеренки перемещается в горизонтальном положении влево или вправо. Тяги, прикрепленные к рейке, так же перемещаются в соответствии с поворотом руля, тем самым передавая усилия на колеса и поворачивая их по сторонам. Основные плюсы в самом строении, меньше тяг и шарниров, компактность, невысокая цена обслуживания, простота конструкции и надежность. Есть и минусы, редуктор такого механизма весьма чувствительный к неровностям на дороге, за чет чего любой удар колеса передается на руль.

Второй вид механизма –

. Считается самым старым видом среди существующих вариантов. Чаще всего встречается на классических, отечественных автомобилях, а так же на машинах с повышенной проходимостью. Как правило, подвеска таких автомобилей зависимая. От предыдущего вида червячный механизм отличается наличием червячного ролика, вместо шестерни, картера, а так же рулевой сошки.

Последний из видов рулевого управления –

. В отличие от двух предыдущих видов, механизм соединяется с помощью гайки и шариков специального винта. Как показывает практика, износ такого механизма минимальный, а детали ломаются очень редко.

Чаще всего винтовой механизм применяют на грузовых автомобилях, автобусах и легковых автомобилях представительского класса с повышенным комфортом и безопасностью. По принципу работы винтовой подвид работает так же, как и червячный, передавая момент прокручивания руля через червячную передачу.

Соответственно с зашитой логикой и программой блоки управления создают управление исполнительными механизмами как сервопривод рулевого механизма, сервопривод колес и электромагнитное сцепление возле руля. Рассмотрим механизмы и их назначение по отдельности. Благодаря сервоприводу рулевого механизма колеса повернутся на определенный угол, как правило, на каждое колесо инженеры установили свой сервопривод.

Для симуляции реальности поворота руля с усилием используется сервопривод руля, создается ощущения скольжения колес по дороге. Одним из важных элементов безопасности является электромагнитное сцепление. Во время подачи электроэнергии сцепление будет в разомкнутом состоянии, а рулевое управление будет проходить по проводам.

Принцип работы не такой то и сложный, когда водитель начинает вращать руль, датчик поворота руля считывает угол изменения положения и передает информацию на блоки управления. Далее идут расчеты, насколько нужно повернуть передние колеса. Таким образом, сервопривод перемещает рулевую рейку и обеспечивает поворот колес в соответствии с рассчитанным углом.

В это же время, рассчитав угол поворота, блок управления посылает обратно на сервопривод руля сигнал и имитирует усилие поворота колес. Как видим принцип работы механизма не сложный, но все же требует большой точности механизмов и их согласованности. Кроме этого стоит следить за исправностью всего механизма.

Самая главная функций эпициклической шестерни — изменение передаточного отношение, которое может достигать 1:10 при максимальной скорости вращения в определенном направлении. При этом руль становится острым, а углы поворота влево и вправо до упора уменьшаются, благодаря чему достигается больший комфорт в управлении.

При росте скорости движения, электродвигатель вращается медленней и передаточное отношение рулевого механизма уменьшается. В конечном итоге, электродвигатель прекращает свое вращение, это происходит на скорости в 180-200 км/ч, а усилие от рулевого колеса передает напрямую на рулевой механизм.

Если вдруг при повороте, будет зафиксирована избыточная поворачеваемость (потеря сцепления задних колес с поверхностью), то система динамической стабилизации DSC автоматически корректирует углы повороты передних колес. Также система стабилизирует движения автомобиля на скользкой дороге или при торможении.

Дальнейшее включение электромотора осуществляется с набором скорости, при этом его ротор вращается в обратную сторону. Величина передаточного числа равняется 1:20, многократно снижается острота руля и возрастает величина его оборотов, что позволяет в разы увеличить управляемость транспортным средством во время езды при высоком скоростном режиме.

Напоследок отметим, что система AFS постоянно находится в рабочем состоянии. Отключить ее невозможно.

Электрогидравлический усилитель

Пару слов про ЭГУР. Такой тип усилителей не менее распространен на
авто. Это гибридная система, состоящая из:

• электронного блока;
• электродвигателя;
• шестеренчатого насоса.

Устройство электроусилителя руля

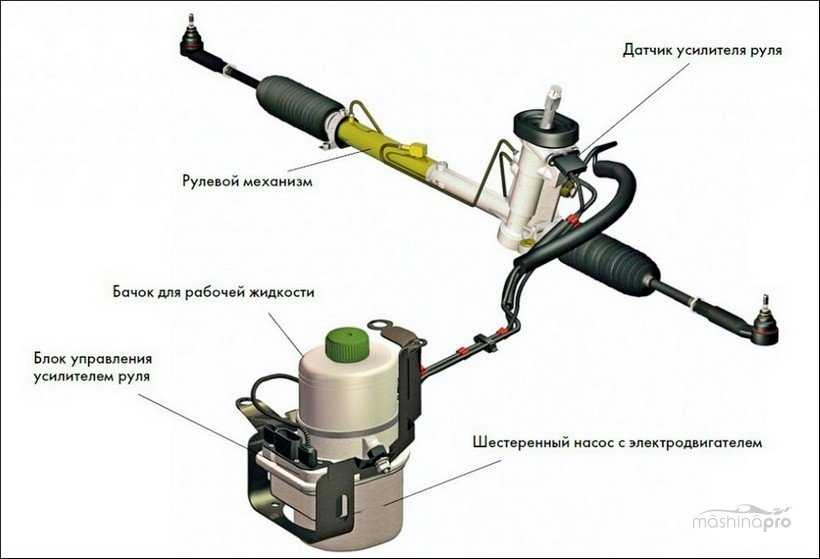

Устройство ЭГУР

Отличие ЭГУР от гидроусилителя заключается в электродвигателе. За счет него
работает шестеренчатый насос, создавая давление жидкости. В этой системе также
нет приводного ремня – все контролируется электроникой. Те же датчики, тот же
блок управления. Принцип работы ЭГУР идентичен ЭУР – дополнительным звеном
здесь выступает только насос и бачок. Ввиду большей стоимости, такая система
применяется не на всех авто – больше это касается машин класса С и выше.

Системы безопасности современного автомобиля

При экстренном торможения или при маневрировании, автомобиль ведет себя согласно всем законам физики. Нередки случаи, когда неопытные водители вылетаю с дороги или, попадают в серьезные аварии просто потому, что не знают, чего ожидать от своего же автомобиля. На сегодняшний день существует очень много электронных устройств, которые согласно задумкам их разработчиков, должны прийти на помощь водителю в экстренной ситуации. Вот только самые известные из них:

• ABS– антиблокировочная система для колес. Выручит при экстренном торможении на скользкой или мокрой дороге. Система прост не позволит колесам блокироваться и пойти юзом, что, в свою очередь, спасет автомобиль от попадания в неуправляемый занос.
• EPS– служит для курсовой устойчивости (в зависимости от производителя авто, может называться по разному).
• TCP – антипробуксовочная система.

Все эти устройства во время своей работы обрабатывают полученные от датчиков сигналы и на основе этого реагируют тем или иным образом.

К примеру, система безопасности сама может резко притормозить, изменить нагрузку на двигатель или разблокировать автомобильное колесо.

Казалось бы, при чем здесь интегрированная система? Ответ прост: задача vsm объединить на себе работу всех систем безопасности и при необходимости противодействовать неправильному поведению водителя и тем самым решать вопросы активного управления автомобилем.

Как работает система VSM

Координация работы традиционных средств антиблокировки и курсовой устойчивости в сочетании с доступом к рулю выводит систему управления автомобилем на качественно иной уровень. При этом машина не становится роботом, ведь система VSM в нормальных условиях действует мягко, в дополнение к ручному управлению. Водитель почувствует её наличие по следующим признакам:

• возврат колес в среднее положение подсказывается четким реактивным усилием – эффект «пустого руля» отсутствует;
• при маневрировании на малой скорости, например, при парковке, требуемое усилие снижается;
• при движении на высокой скорости резкий поворот руля затрудняется.

Это не только обеспечивает повышенную комфортность управления. Система за счет задания требуемого усилия воздействия на руль фактически подсказывает водителю, каким образом в конкретной ситуации надо вращать рулевое колесо. Если он попытается крутить его не туда, то сразу почувствует сопротивление.

Поможет избежать неприятной ситуации это средство и при аквапланировании, когда автомобиль на большой скорости въезжает в лужу и сцепление с дорогой пропадает. В этом случае система автоматически сбрасывает скорость и одновременно поднимает усилие для поворота руля, нейтрализуя опасность потери управления.

Преимущества электроусилителя руля:

• Работа усилителя не зависит от оборотов двигателя;
• Лучшая информативность (усилитель руля выбирает режимы работы в зависимости от скорости автомобиля);
• Работа усилителя руля не зависит от температуры;
• Электроусилитель более экономичный, по сравнению с гидроусилителем;
• Повышенная надежность по сравнению с гидроусилителем (ведь исключается подтекание рабочих жидкостей);
• Неприхотливое обслуживание;
• выше симметричность руля.

Электроусилитель руля потребляет энергию только при вращении рулевого колеса, что делает его более экономичным и эффективным. КПД электродвигателя выше, чем КПД гидравлического насоса.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Исполнительный (распределительный) механизм

Он выполнен единым целым с корпусом рулевой рейки. К нему подводятся шланги от насоса ГУР. От него трубками или шлангами передается давление жидкости к гидроцилиндру рейки.

Внутри него находится два вала – распределительный и торсионный. На последнем закреплен поворотный золотник. Торсионный вал отличается определенной гибкостью. При вращении «баранки» он закручивается, причем рейка остается неподвижной. При закручивании вала в корпусе распределительного механизма открываются определенные полости. Через них давление жидкости давит на ту или другую сторону гидравлического цилиндра усилителя. Происходит его смещение и движение рулевого механизма в нужном направлении.

Вращение торсиона относительно распределительного вала ограничено стопором. Он позволяет торсионному валу незначительно двигаться относительно распределительного вала. Если насос ГУР не работает, и нет давления жидкости, стопор дает возможность водителю вращать колеса без участия гидравлического усилителя.

Разберем схему работы распределительного механизма гидроусилителя руля. Существует три его положения – нейтраль, когда колеса прямо или рулевое колесо неподвижно, поворот влево и вправо.

Нейтральное положение

Условно говоря, в таком положении золотника распределительного механизма сливные и напорные отверстия остаются приоткрытыми. Жидкость от насоса ГУР равномерно поступает в обе полости цилиндра, часть её сливается обратно в бачок. С двух сторон гидроцилиндра создается одинаковое давление, поршень остается в нейтральном положении.

Поворот влево

Поворачивая руль влево, закручиваем торсион. Проходное сечение между валом распределителя и поворотным золотником, внутри которого помещен торсион, увеличивается. Через открытую полость жидкость устремляется в левую часть гидравлического цилиндра, на схеме показано красным цветом. С той стороны повышается давление, цилиндр смещается вправо, увлекая за собой рейку, колеса поворачивают влево.

В этот момент в противоположной стороне цилиндра находится жидкость, которую нужно куда-то слить, потому что для её сжатия понадобится дополнительная сила и водителю тяжело повернуть руль влево. В этот момент в распределительном механизме открываются сливные полости, обозначенные желтой стрелкой. Она через них сливается обратно в расширительный бачок ГУР.

Если перестают вращать руль, вал распределительного механизма возвращается в нейтральное положение. Проходные сечения между валом распределителя и золотником становятся первоначальными. Гидравлическая схема гидроусилителя рулевого управления возвращается в исходное состояние, давление в обеих полостях цилиндра уравнивается, поршень прекращает движение.

Поворот вправо

Аналогичным образом происходит при повороте вправо. Золотник поворачивается в правую сторону относительно распределительного вала. Увеличиваются зазоры проходных сечений, жидкость поступает в правую часть цилиндра. Одновременно, через открытые сливные полости, она сливается из левой полости гидроцилиндра. Поршень двигается влево вместе с рейкой, осуществляется поворот колес в правую сторону.

Повернув «баранку» на определенный угол, и прекратив её вращение, вал распределительного механизма возвращается в нейтральное положение относительно золотника. Размеры проходных сечений возвращаются в исходные значения. Схема гидравлического усилителя переходит в начальное состояние, поршень перестает двигаться.

Электрогидравлический усилитель руля

Принцип работы данного устройства аналогичный тому, по которому работает описанный нами гидравлический усилитель. Но небольшие различия все-таки имеются. Здесь запуск гидронасоса осуществляется от электродвигателя, который питается от генератора. Таким образом, электрогидравлический усилитель руля работает не постоянно, а только при повороте рулевого колеса. Как следствие, можно рассчитывать на существенную экономию топлива.

Преимущества данной системы – информативность, эффективность, точность и возможность экономии топлива.

Недостатки аналогичные тем, что и у электроусилителя.

Так что же выбрать?

Если говорить об усилителях, которые пользуются популярностью у автовладельцев, то к таковым относятся гидравлические и электрические усилители. Остается сделать выбор между ними.

Гидравлический усилитель является более сложным устройством и занимает много пространства под капотом авто.

Электрический привод в этом отношении более компактен и выгоден. Его механизм проще, а, значит, надежнее. В нем нет различных жидкостей, шлангов, сальников и прокладок. Кроме этого, электроусилитель позволяет сэкономить топливо.

С другой стороны, электроусилители подходят не всем водителям, из-за отсутствия должной информативности. Кроме этого, мы уже упоминали о вероятном риске отключения системы, из-за сбоя в сети электроснабжения автомобиля. Но это небольшие недостатки на фоне общих преимуществ системы. Таким образом, именно за эффективными, простыми и экономичными электроусилителями будущее.

Частые неисправности электроусилителя

О неисправности
можно узнать по поведению машины. Будет слышен стук при вращении руля, иногда руль
может закусывать или периодически пропадать усиление. Бывают и коварные
симптомы – внезапно машина просто уходит с дороги. Пропадает напряжение
бортовой сети, увеличиваются обороты двигателя. И конечно же, при любой
проблеме с ЭУР будет гореть желтая лампа (нет, не «Check Engine» – иконка руля, как
на фото ниже).

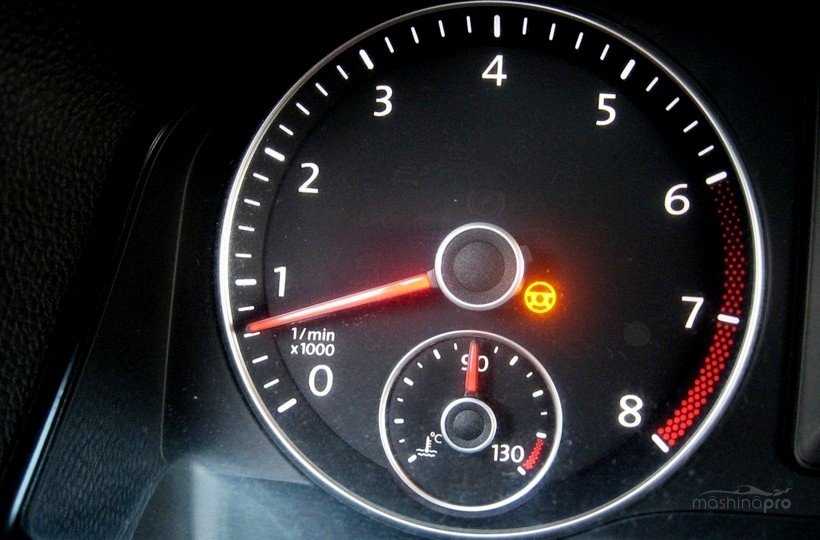

Ошибка работы ЭУР на панели
Ошибка работы ЭУР
на приборной панели

Что может
выходить из строя в ЭУР:

1. Электромотор.
   Ломается, даже если не было перегрева и больших нагрузок – просто от времени. С
   пробегом, изнашиваются опорные втулки, изнашиваются графитовые щетки. В худших
   случаях диагностируют межвитковое замыкание якоря.
2. Червячный привод.
   Слабое место – червячная шестерня, в которой стираются зубья.
3. Поворотные
   датчики и шлейфы. Если начались проблемы в электронике, это будет сразу заметно
   по поведению авто. Электронный блок получает не всю информацию от датчиков,
   либо вовсе ложные значения, из-за чего неправильно управляет моторчиком.
4. Внутренние втулки.
   Последние выходят из строя частично, отчего слышен гул при вращении руля (прям
   как у неисправного насоса гидроусилителя). Можно заметить вибрацию при
   повороте. Иногда руль закусывает, что очень опасно на дороге. Заметив такую
   неисправность, не нужно медлить с ремонтом.
5. Подшипники выходят из строя из-за попадания влаги внутрь. Руль тоже начинает
   подвывать и вибрировать.
6. Блок управления.
   Часто сгорает какая-либо дорожка на старых автомобилях. Нет связи с датчиком –
   нет нормальной работы. Бывает, что внутрь блока попадает вода по разным
   причинам и плата окисляется. Решить проблему можно – заменить блок или
   отремонтировать старый, смотря как сильно он поврежден.

При замене блока управления на другой,
обязательно производится калибровка. Подключив сканер, специалист производит
обучение датчика нулевого положения рулевого колеса. Без калибровки система не
будет видеть начальное его положение, и соответственно, нормально работать.

Активное рулевое управление автомобиля: в чём фишка марки BMW?

Но, с другой стороны, мало кто знает, что на сегодня существует несколько видов усилителей, каждый из которых обладает своими особенностями.

Для чего вообще усилитель руля? Его задача – не только снижение энергозатрат водителя при повороте рулевого колеса. Данная система делает автомобиль более маневренным, удары колес о неровности дороги не так передаются к рукам водителя, да и, в случае прокола шины, становится проще удерживать машину на дороге.

Так, на сегодня существует три основных вида усилителя руля – электрический, электрогидравлический и гидравлический. На первых автомобилях была «гидравлика», и она не потеряла актуальности до сегодняшнего дня. Со временем, появился электрогидравлический усилитель руля, и сравнительно недавно – электрический.

Какой же из них надежнее? Чему лучше отдать предпочтение? Давайте рассмотрим каждый вид подробнее.

Важность корректной работы рулевого управления

Транспортное средство считается источником повышенной опасности, в связи с чем для предупреждения аварийных ситуаций от автовладельца требуется поддержание исправного состояния автомобиля и регулярный контроль технического состояния.

Основное назначение рулевой системы — обеспечение возможности управления машиной

Исправный механизм гарантирует безопасное и уверенное движение, важное не только для водителя, но и для пассажиров

В правилах дорожного движения указано, что продолжать движение и эксплуатировать автомобиль с вышедшей из строя системой рулевого управления, при наличии люфта, утечек масла из рейки запрещено.

Исправная система управления оказывает немалое влияние на состояние резины автомобиля: износ покрышек должен быть равномерным во избежание потери управления, выкидывания во время движения с трассы и появления неисправностей прочих узлов и агрегатов транспортного средства.

Рулевое управление является одним из важнейших элементов конструкции современного транспортного средства и требует регулярного контроля своего состояния и проведения грамотного технического осмотра и ремонтно-восстановительных работ. Управлять автомобилем с вышедшей из строя рулевой системой запрещено во избежание возникновения аварийных ситуаций на трассе и для сохранения безопасности водителя, пассажиров и прочих участников дорожного движения.

Виды усилителей рулевого управления

В зависимости от типа конструкции выделяют несколько разновидностей систем рулевого управления.

Реечная. Является самым распространенным типом. Энергия с руля на колеса передается с помощью специальной рейки, которая расположена в поперечной плоскости по отношению к раме и кузову транспортного средства (отсюда и название). Это очень простая, но в то же время чрезвычайно эффективная конструкция, обеспечивающая хорошую передачу поворотного усилия. Имеет ряд недостатков, главный из которых – чувствительность к ударам, возникающим из-за неровностей дорожного покрытия. По этой причине плохо подходит для эксплуатации во время передвижения по пересеченной местности.

Червячная. Как понятно из названия, этот тип системы использует червячную передачу. Она представляет собой совокупность вала с нанесенными на него канавками и зубчатой шестерни. Зубцы последней входят в канавки вала. Таким образом, при повороте вала поворачивается и шестерня. Червяная конструкция имеет целый ряд плюсов – она менее чувствительна к ударам, в отличие от реечной, самостоятельно тормозит поворот, что избавляет автомобилиста от постоянного контроля руля. Главный недостаток этой разновидности – низкий КПД.

Винтовая. Напоминает червячную. Однако вместо вала и шестерни в данном случае используются винт и рейка с винтовой резьбой. При этом полости между деталями заполнены шариками, напоминающими подшипниковыми. В общих чертах принцип действия этой конструкции напоминает схему работы червячной передачи. Однако она имеет ряд преимуществ по сравнению с последней. Основное из них – более высокий КПД. В качестве недостатка подобной конструкции можно назвать ее относительную сложность – в случае износа одного из шариков замену ему придется подбирать точно по диаметру, а это удается не всегда с первого раза. В противном случае возникнет повышенное трение и механизм не будет нормально функционировать. Чаще всего устанавливается на большегрузные автомобили, хотя иногда встречается и на легковых.

В зависимости от наличия усиления системы делят на 4 основных разновидности.

• Без усилителя. В данном случае устройство, делающее поворотное усилие более интенсивным, отсутствует полностью.
• С гидроусилителем. В подобных системах стоит гидравлический усилитель, который работает за счет жидкости под давлением. Является самой распространенной на сегодняшний день разновидностью.
• С электроусилителем. Поворотное усилие делается более интенсивным благодаря электрическим двигателям, которые питаются от бортовой электросети транспортного средства.
• Гибридные схемы. Как правило, сочетают в себе гидравлическое и электрическое усиление.

В зависимости от наличия дополнительных систем узел делят на следующие разновидности.

• AFS (или с активным рулевым управлением). Суть системы в том, что она подразумевает наличие датчика, который передает информацию о передаточном усилии на ЭБУ. После обработки этих сведений блок управления или увеличивает, или уменьшает усилие в автоматическом режиме. В конструкции присутствует планетарный редуктор.
• С динамическим управлением. Принцип работы аналогичен AFS, но вместо планетарного редуктора в данном случае используются электрические двигатели, которые и отвечают за увеличение усилия, передаваемого на колеса.
• С адаптивным управлением. Суть системы в том, что руль не имеет плотной связи с колесами. К нему подключен датчик, связанный с ЭБУ. При повороте он отправляет на блок соответствующий сигнал, а тот, в свою очередь, заставляет поворачиваться колеса. ЭБУ при этом в автоматическом режиме на основе показаний датчиков определяет, какое усилие необходимо применить для выполнения поворота.

Принцип работы

Каждое ведущее колесо базируется на поворотном кулаке, который соединен с передней осью с помощью так называемого шкворня. Когда водитель крутит руль, усилие от этого при участии рычагов и тяг передается на поворотные кулаки. Они оборачиваются под требуемым углом и таким образом влияют на направление движения.

Для исключения риска бокового скольжения колес в процессе поворота важно, чтобы у описываемых ими окружностей был общий центр, где пересекаются продолжения осей всех приборов транспортного средства. Его называют центром поворота

По этой причине ведущие колеса поворачиваются на разные углы: внешние – на меньший, внутренние – на больший.

Поворачивая руль, водитель поворачивает колеса, то есть посредством рулевого механизма он передает усилие на тяги и рычаги рулевого привода, которые оказывают прямое воздействие на угол поворота ведущих колес. Учитывая тот факт, что рулевой механизм представляет собой устройство, которое повышает крутящий момент и при этом снижает обороты, он, помимо всего прочего, в разы увеличивает усилие воздействия.

Фактически значение рулевого управления сводится к выполнению им следующих функций:

•  Увеличение приложенного к рулю усилия.
•  Передача этого усилия на рулевой привод.
•  Самостоятельный возврат руля в исходное положение после снятия нагрузки.

По сути, рулевой механизм представляет собой механическую передачу, основным параметром которой следует считать передаточное число.
