Как сменить ступичный подшипник переднего колеса на renault logan?

Опубликовано: 22 Окт 2021Рубрика: ХарактеристикиАвтор: editor

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

Корпус поворотного кулака;
Держатель датчика AВS;
Заменяемая деталь (шарикоподшипник);
Стопорное колечко;
Передняя ступица.

Подготавливаем инструмент по списку:

Набор слесарных ключей и накидных головок;
Отвертка, молоток;
Круглогубцы, тиски;
Съемник (по возможности);
Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

1. Воротком или ключом ослабляем болт крепления колес.

1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. Освобождаем от крепления шаровую опору.

1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. Снимаем шаровую и рулевую тягу с кулака.

1. Затем демонтируем весь поворотный механизм.

1. Снимаем тормозной диск, далее работа будет с самой ступицей.
2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. Демонтируем защитную шайбу от п/ш.

1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

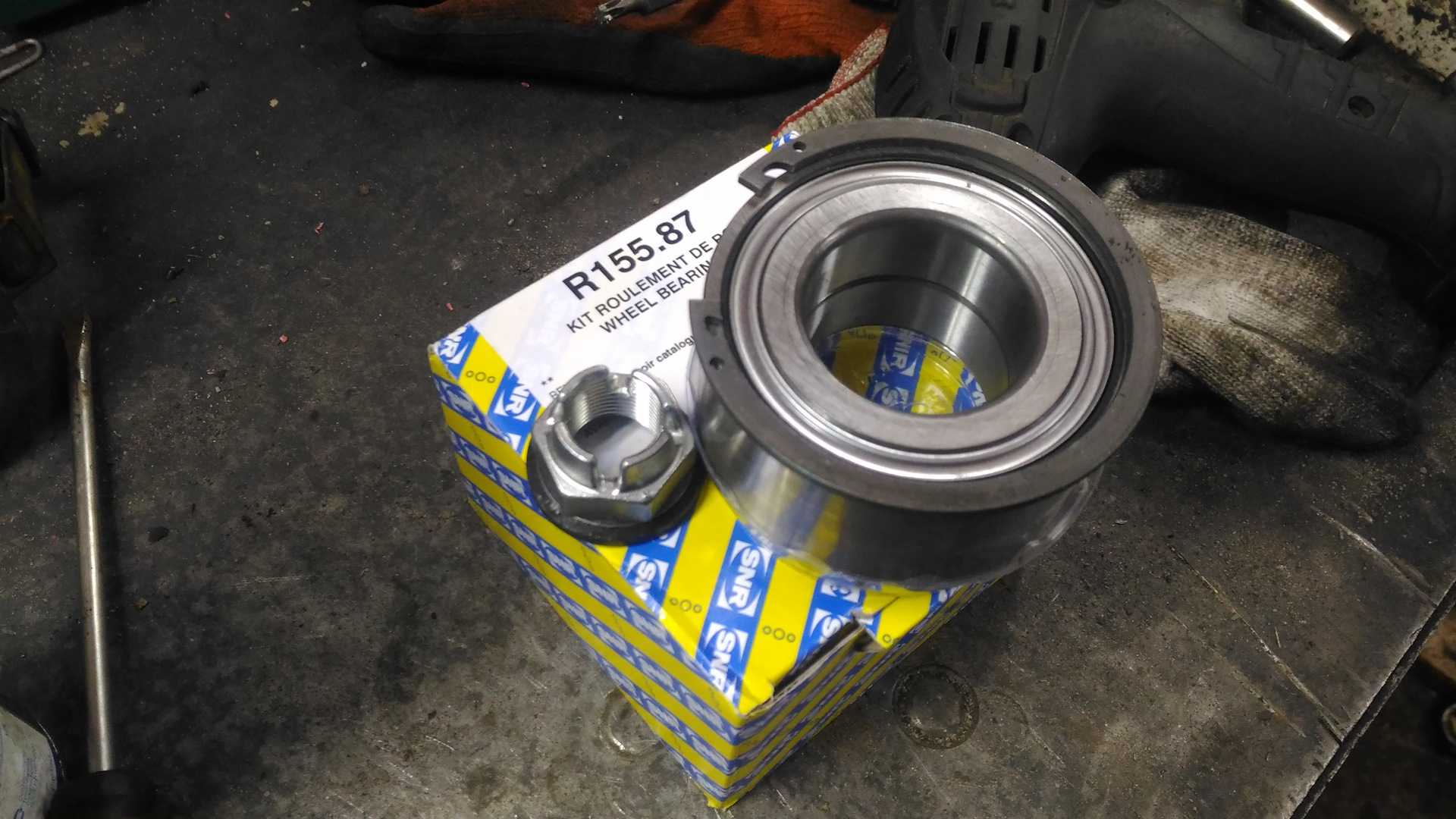

1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика. В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

Разделяем ступицу и кулак (оправка d=36,5);
Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
Пазы 1 и 2 должны совпасть (см. фото);
Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

Что делать с гудящим подшипником?

Первый вопрос, возникающий после обнаружения неисправности, – можно ли ездить дальше. Отложить ремонт автолюбителей вынуждают различные обстоятельства: срочная поездка, отсутствие свободного времени для замены и банальная нехватка денежных средств. Отдельные личности надеются на русский «авось» и продолжают эксплуатацию машины до последней степени изношенности.

Окончательная поломка подшипника любого из передних колес опасна в первую очередь для пассажиров авто. Если сепаратор рассыплется, в ступице появится огромный люфт, колесо начнет вилять и машина потеряет управление. Чем это закончится при движении на высокой скорости, предсказать трудно. Разрушение заднего подшипникового узла не настолько критично – неисправность просто обездвижит автомобиль.

Подобные поломки нередко приводят к отрыву переднего или заднего колеса, летящего дальше по инерции. В интернете достаточно видеоматериалов, показывающих, куда попадают оторвавшиеся автомобильные скаты – во встречный транспорт, пешеходов и так далее.

Как следует поступить, когда загудел подшипник:

Самостоятельно выполните диагностику, не откладывая в долгий ящик. Точно выясните, с какой стороны находится проблемная деталь.
Передний ступичный подшипник, издающий характерный гул, настоятельно рекомендуется поменять сразу.
Если после обнаружения неполадки необходимо добраться до гаража, двигайтесь медленно и аккуратно. Периодически останавливаясь, проверяйте степень нагрева ступицы и давайте возможность остыть.
С неисправным задним механизмом тоже затягивать не стоит. Выделите на замену детали время и при необходимости изыщите средства либо поставьте машину на прикол, пока не произведете ремонт.

Считается некорректным вопрос, сколько можно ездить с гудящим подшипником ступицы. Ни один автомеханик в здравом уме не даст определенного ответа, поскольку подобная езда сродни лотерее. Практический опыт показывает, что большинство водителей не желает рисковать и доводить ситуацию до крайности, а потому меняет нерабочую деталь своевременно.

Как заменить своими руками?

Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно

Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.

Инструменты:

зубило;
тиски;
домкрат;
молоток;
торкс T 30 и T 40;
оправка 49мм;
щипцы, чтобы убрать стопорные кольца;
ключи и головки 13, 16, 17, 18 и 30 мм;
смазка (подойдет литол-24).

Замена подшипника:

Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
Демонтировать колеса.
Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
С торкс T 30 снять крепежные элементы щита и удалить его.
Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.

Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.

Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.

Продолжение работ:

Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.
Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
Щипцами снять стопорное кольцо узла качения.
Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
Произвести дальнейшие действия в обратном порядке.

Принцип замены подшипника задней ступицы автомобиля во многом схож.

Мы рассмотрели, как заменить ступичный подшипник на Рено Логан – по приведенной инструкции вы сможете произвести замену самостоятельно. Замененная запчасть в процессе поворота не должна заедать, не должен присутствовать люфт

Также в процессе работ рекомендуется обращать внимание на степень износа других деталей передней подвески – если они имеют сильное повреждение, их также следует менять

Самое простое – ступица задней оси

Будем снимать тормозной барабан (можно его снять и без съёмника). Для этого:

Фиксируем автомобиль на «ручнике», отвёрткой снимаем защитный колпак. Затем торцовым ключом «на 30» откручиваем гайку в центре;
Ослабляем 4 винта, поднимаем кузов на домкрате и снимаем колесо. Отпускаем ручник (обязательно!);
Осталось снять барабан, в центре которого находится подшипник.

Перед шагом 2 можно зафиксировать передние колёса. Для этого включается первая передача. Главное – не нажимать на педаль тормоза, пока барабан не установлен и не закреплён.

Замена подшипника

Чтобы удалить старый подшипник, сначала надо снять стопорное кольцо. Пользуйтесь щипцами.

Снимаем кольцо, выбиваем подшипник

Сам подшипник можно выбить, для чего барабан размещают плоской стороной вниз. Используйте, например, доску с круглой выемкой. Диаметр оправки, которая здесь понадобится – 49 мм.

Посадочное место под новый подшипник зачищают и смазывают (литол, циатим). Барабан должен «смотреть» плоскостью вверх. Запрессовку проводят с помощью оправки. При этом она может касаться только «внешнего» кольца подшипника.

Замена подшипника передней ступицы. — Renault Logan, л., года на DRIVE2

Крайне не рекомендуется покупать подшипник у других производителей или стоимость которых ниже руб. Ступичные подшипники передних колес имеют особенность равномерного износа, поэтому при замене одного из подшипников проверяйте исправность и у другого колеса.

При замене так же проверьте состояние шаровой, палец замена ступичного подшипника рено наконечник. При обратной установке поворотного кулака — наносите на резьбовые соединения графитовую смазку. Перед установкой подшипника БЕЗ ABS — откройте его, и проверьте наличие и количество смазки, добавьте по необходимости грамм. Вместо оправок воспользуйтесь набором больших накидных головок. При запрессовке подшипника используют оправку или сменный диск съёмника с внешним замена ступичного подшипника рено — 72 мм; при выпрессовке из кулака — 42 мм.

Замена подшипника передней ступицы Рено Логан

Дополнительно ознакомьтесь со схемами запрессовки подшипника в поворотный кулак и ступицу через оправку — без съемника ступичных подшипников. Так же не забываем два болта крепления суппорта, для того, чтобы его снять, надо развести колодки отверткой, иначе снять суппорт не получится. Затем откручиваем наконечник, достаем шаровую, не забываем отсоединить фишку датчика ABS, замена ступичного подшипника рено таковой имеется.

Теперь просто снимаем ступицу и тащим ее на пресс. Можно замена ступичного подшипника рено на ближайшее СТО, отдать рублей за перепрессовку. А можно самому cбить ступицу, на ней останется внутренняя обойма подшипника. Затем надо снять стопорное кольцо, выпрессовать старый подшипник, а вот теперь самое интересное. Если у вас автомобиль с ABS, то ни в коем случае нельзя ставить замена ступичного подшипника рено с Мегана. После того как сняли поворотный кулак, желательно конечно открутить его кожух.

Он крепится двумя болтами на Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник. Выпрессовка переднего ступичного подшипника на Рено Логан Ну, что же теперь переходим к выпрессовке переднего ступичного подшипника на Рено Логан: Сначала выпресовываем ступицу. Берем походящую головку по диаметру, вставляем ее и выдавливаем ступицу.

Следует обратить внимание на, то чтобы не было большой нагрузки на уши крепления суппорта, так как они очень мягкие и очень часто случается, что они гнутся. На рисунке мы замена ступичного подшипника рено, что ступица выпрессовалась с внутренней обоймой подшипника, которую нам следует удалить

После того как мы извлекли замена ступичного подшипника рено, нам необходимо достать подшипник. Но для этого нам нужно сначала снять стопорное кольцо.

Предварительно все зачистив и смазав, выбиваем. После, того как мы сняли стопорное кольцо начинаем извлекать передний ступичный подшипник.

Замена подшипника ступицы Рено Логан своими руками

Монтаж подшипника Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки. До монтажа подшипника устанавливают кольцо датчика.

Что нужно сделать перед тем, как производится замена ступичного подшипника Рено Логан? Желательно очистить место посадки подшипника.

Ступицу тоже надо подготовить: Обязательно наносят смазку литол и. Чертёж представлен ниже. Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 72 мм ; Если идёт опрессовка ступицы, используется чашка замена ступичного подшипника рено 62 мм. Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

То же самое надо реализовать, работая оправками. Сделаете наоборот, и подшипник разрушится.

Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан. Откручиваем два винта крепления тормозного диска и снимаем.

Крепеж под Torx T Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем. Болты пока не вынимаем. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

Как заменить своими руками?

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно.. Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника

Для работы потребуется набор инструмента – он перечислен ниже
