Замена шруса ВАЗ 2110, 2111, 2112

Основная причина замена шруса ВАЗ 2110, 2111 или 2112 – это повреждение пыльника. В этом случае на гранату (так часто в обиходе называют эту деталь) попадают грязь, химические реагенты, пыль, влага, песок, и она быстро теряет работоспособность. Понять, что штрус вышел из строя, можно при характерном хрусте на поворотах, которые делаются на ускорении. В этом случае машину нужно срочно вести на ремонт. Замена шруса ВАЗ 2110 и других моделей своими руками – вполне доступна. Но изначально нужно понимать, что работа требует тщательности и точности. Как починить – будет описано ниже, но сначала целесообразно ознакомиться с устройством данного узла.

Необходимые запчасти

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

• внутренний шарнир (артикул 302315, 2108-2215056);
• внешний шрус (артикул 3107K, 2110-2215012);
• вал привода передних колес (артикул 2110-2215070, 21100221507000);
• чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
• буфер (артикул 2108-2215073-01);
• фиксатор шарнира (артикул 2108-2215086);
• стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
• упорное кольцо (артикул 2121-2215082);
• хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
• защитное кольцо (артикул 2108-3103060, 21080310306000).

Необходимые для ремонта инструменты.

Для снятия и установки шруса ВАЗ 2110, 2111, 2112 потребуются такие инструменты:

• домкрат;
• ключи на 17 и 19;
• плоскогубцы
• головки на 13, 14, 15, 16, 17 и 30;
• монтировка;
• вороток;
• баллонный ключ;
• смазка;
• ветошь.

Ремонт своими руками вполне обоснован экономией времени и денежных средств. Поскольку цена работы по замене шруса ВАЗ 2110 и других моделей в автосервисе составляет: за внешний – 1100 рублей, за внутренний – 1300 рублей. Тарифы актуальны на 15.02.2019 года. А это сопоставимо со стоимостью самих деталей.

Порядок операций

Если нет смотровой ямы или эстакады, для ремонта нужно подготовить место. Поднять машину домкратом, поставить на ручной тормоз, обеспечить рабочую зону хорошим освещением, подпереть колеса фиксаторами.

Замена внутреннего шруса ВАЗ 2110 и других моделей выполняется аналогично внешнему шарниру. Они оба расположены на валовом приводе, до которого нужно добраться в первую очередь:

1. На картерной защите выкручиваются по две гайки спереди и сзади.
2. Из коробки нужно слить масла – процентов 40 от общего объема.
3. При замене правого шруса ВАЗ 2110 срываются колесные болты справа, если меняется левый – слева.
4. Полностью выкручивается крепеж наружного шарнира.
5. Теперь нужно еще поддомкратить машину и снять колесо.

На этом этапе становятся доступными два ступичных болта, крепящие гранату, их нужно вывернуть.

Ступицу нужно отделить от тяг, делается это монтировкой.
Стойка вытягивается вперед, из ступицы вынимается палец шруса.
Валовый привод извлекается и откладывается в сторону.

Теперь необходимо извлечь внутреннюю гранату из коробки. При открытом капоте нужно вставить монтировку между этими элементами. Затем инструментом делается рывок шарнира в сторону коробки. Граната должна сдвинуться. Если этого не произошло, операция повторяется еще раз. Если шрус двигается, то из зоны колесной арки уже можно достать оба шарнира и вал.

С гранат нужно снять чехлы, для этого плоскогубцами или специальными щипками разжимаются малые и большие хомуты.
Пыльник нужно осмотреть на предмет целостности. Если чехол поврежден, его нужно заменить. Если пыльник в нормальном состоянии, можно просто его отодвинуть.

Чтобы снять внутренний шарнир используется молоток. Им нужно сильно ударить по обойме. Граната должна слететь. То же самое действие нужно выполнить и с другой стороны.

С привода вала снимаются кольца, вместо них устанавливаются новые и одевается пыльник.

Новая граната устанавливается также при помощи молотка. Ее и пыльник нужно смазать.
Чехлы закрепляются на шарнире и волу хомутами.
На гранату накручивается гайка, затем шарнир забивается в коробку.
Дальнейшие операции аналогичны первым, но выполняются в обратном порядке.

Последоветельность замены наружного и внутреннего шруса ваз 2110 2111 2112 смотрите на этом видео:

Резюмируем

Как видно из вышесказанного, замена наружного шруса ВАЗ 2110, 2111, 2112 и внутреннего шарнира не сложна и занимает немного времени. Чтобы узел менять как можно реже, целесообразно проверять пыльники и менять смазку через каждый 100 тысяч километров.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

• Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
• С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

• Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
• Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Выдавливаем съемником наконечник рулевой тяги.

• Откручиваем до конца гайку приводного вала.
• Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Цены на замену ШРУСа в Ростове-на-Дону

ВАЗ 2108-099	ВАЗ 16-клап. 2110-12	Иномарки
Замена шруса внутреннего	500 руб	500 руб	от 700 руб
Замена шруса наружнего	450 руб	450 руб	от 600 руб

Методы устранения поломки

При обнаружении повреждений защитных пыльников зачастую удаётся исправить ситуацию с минимальными финансовыми затратами. Для этого необходимо:

• Разобрать деталь, очистить от старой смазки и промыть в керосине или ином растворителе, удалив загрязнения.
• Наполнить шарнир свежей смазкой.
• Установить новые пыльники.

Но если люфты вышли за допустимые пределы или появились характерные симптомы неисправности, то только замена ШРУСа позволит устранить возникшие проблемы. Выполнить подобную работу можно, лишь при наличии профессиональных навыков и соответствующего оснащения.

Алгоритм действий

На большинстве современных автомобилей последовательность действий такова:

• Ослабляется ступичная гайка, находящаяся на конце шлицевого соединения приводного вала.
• Машину поднимают домкратом, а лучше с помощью подъёмника.
• Снимают колесо.
• Полностью откручивают ступичную гайку.
• Демонтируют компоненты тормозной системы. В случае, если на автомобиле установлены дисковые тормоза, это будут суппорт, колодки и тормозные диски.
• Отворачивают гайку, фиксирующую наконечник шаровой опоры.
• Отводят в сторону стойку подвески и извлекают шлицевой наконечник из ступицы. В некоторых случаях для этого приходится полностью демонтировать стойку.
• Вне зависимости от того, какой шарнир вышел из строя, наружный или внутренний, целиком снимают приводной вал. Тут многое зависит от особенностей конструкции.
• Зажимают приводной вал в тиски и снимают пыльник.
• Удаляют запорное кольцо и снимают шарнир с вала.

Установка новой детали производится в обратном порядке.

Упрощаем задачу

Работа выглядит простой только на первый взгляд. В ней много тонкостей, и человеку неподготовленному справиться с задачей бывает очень непросто. А потому целесообразнее обратиться за помощью к специалистам. Жители и гости Ростова-на-Дону могут сделать это, посетив сервисный центр компании «Менавто». Здесь, за разумную плату, опытные мастера снимут старый ШРУС и установят на его место новую деталь.

Nissan X-Trail › Бортжурнал › Граната внутренняя левая передняя — буть она неладна)))

Даже незнаю с чего начать)) Сколько я убил времени: — с поиском в интернете полезной информации; — объехал все разборы в городе; — обзванил разборы в городах которые по ближе; — сколько я напрег людей со своей проблемой))). и.т.д. Наконец то решился и заказал, некачественный заменитель Febest (0211-T30LH) В www.repart.ru/ он кстати по дешевле.

Шрус внутренний со стороны коробки передач (0211-T30LH)

При покупки машины сразу обратил внимание на порванны пыльник внутренней левой гранаты. Ну до ладно, подумал я))).потом пыльник поставлю да и все)))…не тут то было

Обзванил в городе некаторые магазины (искал пыльник), везде от 1500р. и выше. Решил подождать и заказать через экзист 750р. Febest (0215-071T)

Пыльник шруса внутренний (0215-071T)

Пока ждал пыльник намотал туда пакет))) со смазкой))

Обратил внимание на лехкую вибрацию особенно при разгоне. Ну да мелочь)))… Дождался пыльник.поменял, по времени ушло на замену около 2ч… Потом поехал кататься)) только потом вычитал в интернете насчет вибрации при разгоне

Все кто писал про вибрацию, упоминали порванный левый пыльник! В экзисте дешовый заменитель Febest на тот момент стоил 4700р., прошло пару месяцев он стал стоить 3200р.)) Отъездев уже 6-7т.км. вибрация усилилась и не плохо так))) (кстати пыльник целый еще) Задумался о б/у приводе взборе, но если у Х-трэйлов это блезнь, то смысл брать б/у. В инете вычитал, что привод левый передний подходит от Ниссан Цефиро (А33), от Ниссан Примьера (Р12) и, с небольшими переделками. Больше скланялся к приводу от Ниссан Цефиро (А33), т.к. внутренняя граната по крепче будет)).

Но не где в Кургане небыло б/у привода((( в других городах б/у от 5-7т.р. сразу отпадает. На заказ через сайт www.japancar.ru/ выходит так же около 5т.р. и что там придет…неизвестно(( В итоге решился и заказал Febest (0211-T30LH) 2860р., нестал дальше выносить голову себе и окружающим)) Только отзывов о том кто ставил себе Febest заменитель ненашол(( о том, что Febest полное г…, это понятно)) посморим на долго ли его хватит и пропадетли вибрация))

Как придет так сразу поменяю))

Как правильно снять и разобрать ШРУС в своем гараже

АВТОРАЗМЕР

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

• нанести метки на обойме и корпусе для обратной сборки в таком же положении;
• наклонить вал с обоймой на конце максимально в одну из сторон;
• извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Основные неисправности

К самым распространенным поломкам гранаты можно отнести: выход из строя в процессе загрязнения и по причине износа детали (окончании эксплуатационного срока или брака).

Неисправная граната может сама выдать свое неудовлетворительное состояние в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова. Но в этом случае придется покупать новую деталь, а ведь можно гораздо раньше (на этапе повреждения чехла) заметить неисправность и предотвратить серьезный ремонт.

Существует несколько способов для выявления поломки:

• покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
• вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

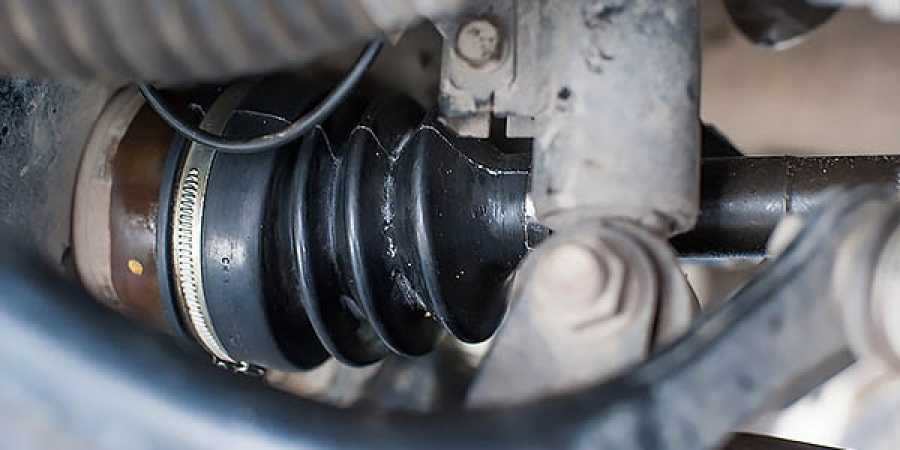

ШРУС от попадания в него грязи, выводящей деталь из строя, защищают пыльники. Но их срок работы не вечен, необходим регулярный осмотр этих деталей (каким образом описано выше), чтобы предотвратить более серьезную поломку гранаты.

При эксплуатации автомобиля с неисправным шарниром, он же ШРУС, велика вероятность его разлома пополам. В этом случае транспортное средство невозможно будет использовать. А значит потребуется ремонт и скорее всего (если это случится на дороге) не дешевые услуги эвакуатора.

Рекомендуется своевременно производить замену гранаты, во избежание неприятных ситуаций.

Внутренний ШРУС обойдется в среднем в 1500 рублей, внешний – 1300 рублей. За пыльники попросят около 150 рублей каждый. Замена пыльников обойдется гораздо дешевле.

Замена ШРУСОВ в автосалоне обойдется в 1200 рублей (по 600 рублей за каждый).

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Автомобиль рекомендуется загнать на смотровую яму или эстакады, поставить на ручник, включить передачи и подпереть задние колеса противооткатными фиксаторами для обеспечения безопасности при ремонте.

Вооружаемся следующими инструментами: ключи на 17,19, головка на 30 и 13-17, монтировка, баллонный ключ, вороток, подъемник (домкрат), смазка и плоскогубцы.

Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

1. Сзади на защите картера выкручиваем две гайки ключом на 19, спереди тоже две, но ключом на 17.
2. Сливаем немного масла (меньше половины) с коробки.
3. С необходимой стороны срываем баллонником колесные болты.
4. Выкручиваем гайку внешней гранаты с помощью головки на 30.
5. Осуществляем подъем транспортного средства посредством домкрата.
6. Снимаем колесо, открутив его перед этим.
7. Находи болты на ступице, крепящие ШРУС и выкручиваем их с помощью ключа на 13 (всего два болта).
8. Отодвигаем ступицу монтировкой от реактивных тяг.
9. Достаем палец гранаты из ступицы, для этого тянем стойку на себя.
10. Убираем в сторону валовый привод.
11. Теперь необходимо вытащить внутренний шарнир из коробки. Для этого открываем капот и используя монтировку, вставленную между деталей, осуществляем ее рывок в сторону коробки. ШРУС должен сдвинуться с места, в противном случае повторяем действие. Как только получилось, опускаемся к арке колеса и извлекаем валовый привод с двумя ШРУСАМИ.
12. Снимаем с шарниров хомуты (большие и малые) защитного чехла. В случае обнаружения повреждения пыльников производим их замену, если состояние удовлетворительное – отодвигаем их в сторону.
13. Молотком с силой ударяем по внутренней обойме внутренней гранаты, добиваясь того, чтобы она слетела. Аналогичны действия повторяем, с другой стороны.
14. С валового привода снимаем старые кольца, одеваем новые и пыльник.
15. Устанавливаем новый шарнир с помощью молотка и смазываем его и пыльник смазкой.
16. С помощью хомутов производим фиксацию защитного чехла на гранате и валу. Со второй деталью проделываем тоже самое.
17. Привод вала забиваем в коробку, предварительно накрутив на ШРУС гайку.
18. Осуществляем сбор запчастей в обратной последовательности.

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Шрус в разрезе

Раз уж избежать проблем с шарнирами все-равно не удастся, необходимо подготовиться хотя бы теоретически, чтобы потом на практике, решить проблему оперативно

Прежде чем бросить вызов неисправной гранате собственной десятки, важно познакомится с ее конструкцией поближе. Состоит она из пяти элементов:

• обойма внутреннего типа;
• ведущий вал, интегрированный в корпус;
• сепаратор, состоящий из шести шариков;
• стопорные кольца;
• пыльник.

Неисправный шрус аналогично исправному, но неправильно установленному – может запросто привести к проблемам на дороге.

Чтобы избежать неприятностей, собирая механизм строго придерживайтесь рекомендаций производителя. А главное – исключите вероятность попадания в корпус изделия инородных объектов.

Замена ШРУСа ВАЗ 2110 своими руками — детальная инструкция

ШРУС — (шарнир равных угловых скоростей) еще называют «гранатой» из-за его своеобразной формы. Задача ШРУСа передать крутящий момент колесам автомобиля, устройство ШРУСа — не представляет из себя ничего сложного, он состоит из семи элементов:

• Корпус с наружной обоймой.
• Сепаратор.
• Шарики.
• Внутренняя обойма.
• Приводной вал.
• Гофрированный чехол (пыльник).
• Стопорное кольцо.

Необходимость заменить ШРУС возникает при возникновении люфта в соединениях устройства, а также характерный хруст и треск при повороте колес. Замена ШРУСа, как правило, происходит после того как подтвердится версия неисправности ШРУСА, для этого необходимо произвести его диагностику и убедиться, что проблема действительно в нем.

Перед тем как приступить к замене ШРУСа ВАЗ 2110 предлагаю произвести простую диагностику, первым делом проверьте наличие люфта вала привода. Все, что для этого необходимо, это руки и понятие того, что такое люфт.

Первый способ. Возьмитесь рукой за вал привода и покачайте его, если чувствуется большой ход или люфт — необходима замена ШРУСа.

Второй способ. Заедьте на смотровую яму и выверните руль максимально вправо или влево, затем присмотритесь к «гранате», если на пыльнике имеются многочисленные трещины или видимые разрывы со следами смазки, значит нужно заменить чехол ШРУСа, в противном случае через некоторое время придется заменить ШРУС целиком.

Замена ШРУСа ВАЗ 2110 — пошаговая инструкция

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник.

Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы.

Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

1. Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС.
2. Для того, чтобы достать упорную шайбу гайки ступиц, открутите болты.
3. После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
4. Максимально выверните руль в противоположную замене сторону.
5. Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружной «гранаты» из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
6. Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
7. Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается «граната» в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

1. При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
2. Прежде чем приступить к установке, позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
3. После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!

Как снять внутреннюю гранату на ваз 2110

Обычно такой ремонт проводится в результате фактического выхода из строя или после определенного пробега, на который номинально рассчитан ШРУС.

Замена внутреннего ШРУСа ВАЗ-2110

Чтобы продлить срок службы этой компоненты, которая значительно влияет на уровень безопасности, нужно:

• во-первых, следить за выбором изначально оригинальной запчасти, выполненной из качественной углеродистой стали, рассчитанной на длительные нагрузки;
• во-вторых, необходимо проходить регулярное ТО и самостоятельно осматривать функциональные узлы автомобиля.

Необходимость и сроки этих процедур вытекают из рекомендаций производителя и функциональных возможностей рассматриваемого элемента. ШРУС может выйти из строя в результате попадания посторонних предметов и значительной постоянной нагрузки, утраты смазки. Замена внутреннего ШРУСа ВАЗ-2110 потребует определенного набора инструментов.

Оборудование и инструменты для замены ШРУСа

Для замены ШРУСа необходимо приготовить следующий инструмент:

• внутренняя граната, включающая хомут и смазку, своевременная замена гранаты обеспечивает длительную эксплуатацию;

• для замены без ямы требуется подъемник. Смотровая яма также подразумевает наличие домкрата и фиксацию автомобиля в безопасном и удобном положении для выполнения работ;
• стандартный инструмент для замены шарнира.

В качестве инструмента может быть использован любой набор для автомобилистов без каких-либо других приспособлений.

Замена ШРУСа на внутренней стороне с поднятием машины над уровнем земли

Главная функциональность шарнира состоит в передаче вращения от КПП к основному валу. Очевидно, что слаженная работа положительно сказывается на безопасности движения, и, наоборот, выход из строя значительно повышает риски аварии.

Выполнение замены ШРУСа – инструкция

Этап 1:

1. Зафиксируйте автомобиль над землей с помощью подъемника при включении 4 скорости и затягивании ручного тормоза.
2. Установите противооткатные фиксаторы под колеса.
3. Снимите защитный колпак, а также с помощью монтировки открутите гайку ступицы.
4. После демонтажа ступичной гайки открутите элементы колеса автомобиля.
5. Вывесите колесо с помощью домкрата.
6. Найдите ШРУС и открутите 6 болтов, в этом случае шарнир будет зафиксирован только на фланце.
7. Открутите крепежные болты кулака (2 шт.);
8. Поверните рулевой механизм в самое крайнее положение, после проделанных этапов шарнир должен выпасть сам по себе.

Этап 2. Демонтаж:

• замените пыльник в составе обновляемого конструкционного решения;
• снимите стопорное кольцо;
• снимите шарнир, закрепленный шлицами вала;
• проведите диагностику оборудования;
• установите все узлы, новый ШРУС.
