Как устранить стук в рулевой рейке?

Признаки приближения ремонта рулевой рейки

  • появился стук в рейке, ощутимое биение в руле;
  • рулевое колесо начало крутиться тяжелее;
  • при вращении руля стал ощущаться люфт рулевой рейки;
  • из рулевой колонки начала подтекать жидкость ГУРа;
  • появились непривычные звуки при работе ГУР.

В основном, ремонт рулевой рейки на ВАЗ 21099 не сильно отличается от ремонта рейки на BMW 3 (E46), к примеру. Принцип действий тот же, но некоторые различия в конструкции есть. Надо признать, что работа достаточно сложная – прежде чем приступать к ней, необходимо знать устройство рулевой рейки.

Для ремонта понадобится набор деталей и инструментов, без которых не обойтись при самостоятельном ремонте рейки руля.

Пригодится ремкомплект рулевой рейки, состоящий из сальников, уплотнительных колец, втулок, а также гофры, подшипника вала шестерни и тюбика со смазкой.В ящике с инструментами должны быть: специальный восьмигранный ключ, приспособления для снятия подшипников и щипцы для монтажа стопорного кольца. Разумеется, стандартный набор гаечных ключей тоже должен быть под рукой. Ремонт рулевой рейки своими руками делается на эстакаде или смотровой канаве.

Происходит это в три этапа – 1) снятие рулевой рейки, разборка/ чистка деталей; 2) замена негодных частей новыми; 3) проверка зубчатого вала рулевой рейки.

Это интересно: Развороты на Т-образных перекрестках – правила и практика

Когда необходима замена рулевой рейки?

Часто проводить полную ревизию и капитальный ремонт рулевой рейки не имеет никакого смысла. Стоимость нового механизма может оказаться не такой высокой, что нивелирует все ваши выгоды от ремонта. Да и отремонтированный механизм явно не будет служить столь же эффективно, как новая рейка. Именно поэтому стоит знать ряд случаев, когда лучше заменить рулевую рейки и не пытаться ее ремонтировать:

  • если пыльники разорваны, а видимые части внутреннего механизма имеют повреждения;
  • в том случае, когда рейка изогнута от механического воздействия;
  • когда вам удалось разглядеть коррозию на внутренних деталях механизма;
  • если ранее уже выполнялась подтяжка рейки с помощью регулировочной гайки, а затем вернулся стук.

Во всех данных случаях можете смело покупать новую рулевую рейку и менять ее. Замену рекомендуют выполнять на специализированных СТО, где рейку смогут правильно установить, настроить и гарантировать вам качественную эксплуатацию. Многие владельцы автомобилей предпочитают менять рейку своими руками, чтобы избежать затрат на обслуживание у специалистов. Но такие действия часто становятся причиной дополнительных расходов.

В нескольких минутах процесс ремонта рейки показан на следующем видео:

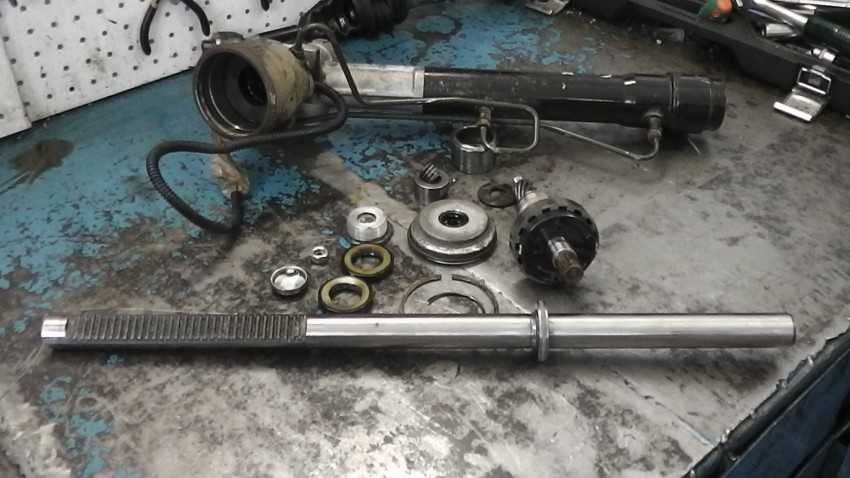

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Как проверить неисправность рулевой рейки?

Проверка неполадок с данных механизмом у многих водителей заключается в подергивании рулевого колеса. Если есть стук, многие считают, что виновата в этом именно рейка. Но не спешите делать таких выводов. Проблема может быть в ГУР, рулевых наконечниках или тягах, а также в рулевой колонке.

Для диагностики неполадок рулевой рейки можно проделать следующие процессы:

  • проверните рулевое колесо от упора до упора и наблюдайте за плавностью хода руля;
  • попросите кого-нибудь помочь вам в подергивании рулевого колеса по размеру люфта, а сами в это время возьмитесь рукой за рейку, чтобы ощутить щелчки в механизме;
  • визуально осмотрите рулевую рейку на предмет рваных пыльников и прочих механических повреждений;
  • проверьте крепление рейки к кузову, плотность монтажа тяг и наконечников.

Этим комплексом несложных действий вы сможете безошибочно определить, что проблема связана именно с рулевой рейкой. Тогда у вас будет достаточно оснований, чтобы приступить к ремонту данного механизма. Стоит добавить, что демонтаж и монтаж этого механизма намного проще выполнять вдвоем.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

  • явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
  • увеличилось усилие, необходимое для вращения руля;
  • появились посторонние звуки и шум в насосе гидроусилителя;
  • появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
  • началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

  • зубчатый вал;
  • опорная втулка рулевой рейки;
  • золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

  1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
  2. Замена испорченных частей механизма новыми деталями.
  3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

  1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
  2. Снимите защиту двигателя (если она у вас стоит).
  3. Снимите теплоизоляционную пластину рулевой рейки.
  4. Открутите крепежные детали на рулевой рейке.
  5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

  1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
  2. Открутите нижнюю пластиковую заглушку зубчатого вала.
  3. Открутите гайку стопорную.
  4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
  5. Вытащите нижний сальник.
  6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
  7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
  8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
  9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

  1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
  2. Поместите рейку в корпус.
  3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
  4. Установите заглушку и зафиксируйте ее стопорной проволокой.
  5. Нижний сальник оденьте на зубчатый вал.
  6. Установите рулевую рейку в среднее положение.
  7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
  8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
  9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
  10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Профилактика и ремонт

Ремонт изделия всегда обходится дороже своевременной профилактики. Профилактика рейки включает в себя три пункта, первый из которых заключается в контроле целостности пыльников, предохраняющих шток от попадания воды и грязи, его коррозии и несвоевременного износа сальников. При разрыве сальников их необходимо безотлагательно заменить. Второй пункт — при появлении в механизме стука следует немедленно обратиться на занимающуюся ремонтом реек СТО, что позволит исключить прогрессирующий износ (выработку) реечных и червячных зубьев, и соответственно обойтись малыми финансовыми затратами. Третий пункт – контроль жидкости гидроусилителя. Жидкость гидроусилителя одновременно служит реечной смазкой, и жидкость необходимо периодически заменять, хотя в инструкции по эксплуатации требование замены жидкости с указанием периодичности процедуры отсутствует, и в конструкции даже не предусмотрены сливные пробки.

Виталий Миронов, СТО «АвтоРейка»:

Устройство рулевой рейки

На автомобилях семейства Лада Веста устанавливается реечный механизм рулевого управления, приводимый в движение посредством электроусилителя. Электроусилитель вместе с рулевой колонкой крепятся к кузову автомобиля. Из корпуса электроусилителя выходит вал с карданной передачей, усилием которого вращается шестерня рейки, приводя рулевые тяги и, соответственно, колёса в движение.

Устройство крепится к подрамнику, который, помимо всего прочего, защищает рейку от воздействия внешних факторов (камни, грязь, вода и др.). Слева и справа располагаются тяги, которые передают усилие на колёса. Для поддержания всей системы рулевого управления в рабочем состоянии необходимо своевременно обслуживать ходовую часть автомобиля, поскольку все нагрузки вышедших из строя деталей подвески частично передаются на рулевой механизм.

Чистка элементов рулевой рейки

Когда полный разбор окончен, все детали и компоненты подлежат обязательной чистке и промывке в специальном растворе типа керосин, дизельное топливо. Это необходимо делать для того, что лучше провести диагностику компонентов. Из-за большого слоя смазывающего вещества по умолчанию невозможно визуально оценить степень выработки, скрытые дефекты. После сушки проведите осмотр, отложите в сторону детали с явными признаками износа, дефектами, замените новыми.

Начинайте процедуру обратной сборки, заменяя изношенные детали новыми. Все узлы подлежат обязательной смазке типа Литол – 24М или иной вариант с графитовой добавкой.

Выше приведен стандартный алгоритм ремонта рулевой рейки для классических типов транспортных средств. Очевидно, что в каждой конкретной марке перечень будет дополняться или видоизменяться. Но шаблон в целом однотипен. Пробуйте, практикуйтесь, тренируйтесь, у Вас все получится.

Алгоритм проведения ремонта в классическом стиле

  • начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
  • в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
  • из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
  • накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека

Когда речь идет о:

  • ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
  • ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Мнение автовладельцев о ремонте рулевых реек

Ремонтировать дорого.

«Цена ремонта рулевых реек высокая, конечно, можно и восстановить механизм, однако тогда придется заплатить крупную сумму. Но дешевле будет установить контрактный».

Работаю на СТО – ремонт реек возможен.

«Так как много лет тружусь автомехаником, с уверенностью могут утверждать, что есть неплохие шансы отремонтировать этот механизм. Главное обзавестись ремкомплектом и иметь опыт проведения таких работ.

Не всегда достаточно просто подтянуть регулировочный ролик. У рейки имеется допустимый люфт, его пределы знает только механик, изучивший допуски. Во время замены деталей с использованием ремкомплекта может потребоваться установить новый вал, а его нет в продаже, поэтому придется покупать его в Японии под заказ.

Если говорить про контрактные рейки, здесь никто не дает гарантии качества механизма. Вы можете приобрести рейку с теми же проблемами, что и у вас, и при этом не понятно, как она хранилась. Кроме того, можно купить «ребилд», то есть старую рейку, которую перебрали, установили новые элементы вместо изношенных. В итоге вам продают готовую рейку, кто сталкивался с таким, тот поймет. Также специалист должен правильно установить этот механизм. Чтобы не возникло проблем в дальнейшем, обращайтесь только к проверенным мастерам и покупайте качественные запчасти».

Регулировать тоже нужно правильно.

«Причина того, что рейка стучит в области рулевого колеса, заключается в том, что прижимная пружина, расположенная под регулировочной гайкой, ослабла. Чтобы устранить проблему, устанавливаем новую пружину либо подкладываем под старую шайбу, если у нее свободный ход. С помощью этих простых манипуляций устранили стук на Nissan и Honda. Чтобы проверить работу механизма, нужно с силой дернуть рулевую тягу вдоль движения авто.

Неисправность не получится ликвидировать, просто затянув гайку. И потом, нужно знать момент, с которым затягивать, эти данные указаны в мануале. После затяжки нужно открутить на 30ᵒ

Важно, чтобы пружина не зажалась. Гайка зажимает рейку не через пружину

Я не доверяю ремонт своего авто неопытным механикам в автосервисах, которые не хотят делать свою работу правильно. У них всегда одно решение: установить контрактную запчасть, которая ничуть не лучше моей, вышедшей из строя».

Поэтапность ремонта

В процесс проведения ремонта вам надо пройти несколько следующих этапов:

  • Демонтируйте рулевым рейку и разберите ее на составные части
  • Очистите их от грязи
  • Замените поврежденные детали
  • Проверьте исправность зубчатого вала

Если не одна из вышеописанных операций не помогла вам избавиться от проблемы, то придется заменить рулевую рейку целиком. Сделать это достаточно сложно, но все же возможно.

Таким образом, мы описали основные принципы того, как можно отремонтировать рулевую рейку.

Однако, напоследок надо сказать, что ремонт рулевой рейки может отличаться рядом особенностей на разных машинах. Например, если вы хотите отремонтировать редуктор на отечественном автомобиле ВАЗ, то вам, скорее всего, придется хорошенько повозиться, так как такие автомобили отличаются рядом особенностей строения и вызывать некоторые трудности при ремонте.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

  1. Установить переднюю часть авто на подпорки, снять колеса.
  2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
  3. Снять теплозащитный экран рейки.
  4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
  5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
  6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
  7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
  8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

После демонтажа рейку нужно очистить от грязи и вымыть.

Как выполнить ремонт и регулировку?

Как только подготовительные мероприятия проведены, действуйте.

Снятие рулевой рейки ВАЗ-2110 и ее последующий ремонт делается так:

  • Скручивайте теплодержатеть (визуально это кусок металла, который расположен вокруг рейки).
  • Выгибайте края пластинки, исключающей самостоятельной выкручивание болтов фиксации рулевой рейки и тяг.
  • Откручивайте пару болтов на кронштейне, удерживающему рулевую рейку к машине.
  • Выкручивайте и доставайте крепежный болт, который фиксирует промвал и вал приводной шестеренки рейки. Здесь потребуется проникающая смазка, которой стоит обработать место соединения для упрощения процесса демонтажа. В противном случае рейка с первого раза может и не поддаться. В такой ситуации берите веревку и один ее край привязывайте к рейке, а другой к монтировке. Теперь дергайте узел к себе.

Следующий этап — разборка узла. Здесь вам потребуются специальные ключи, которые отыскать не всегда удается. В гаражных условиях для выкручивания упорной гайки берите длинный болт на «семнадцать», преобразуйте шестигранник в трехгранник, после чего делайте из заготовки ключ на «десять» и выкручивайте упорную гайку. Если все сделать правильно, с откручиванием проблем не будет.

Последующий алгоритм действий следующий:

  • Доставайте все «внутренности» а именно пружинку, упорную гайку, кольцо и упор.
  • Демонтируйте манжет вала приводной шестерни, после чего доставайте стопорное кольцо.
  • Выкручивайте гайку подшипника шестеренки. Учтите, что выкрутить гайку не так-то просто. Здесь необходим ключ-восьмигранник. Более того, ситуацию усложняет и вал, который выходит из центральной части узла. Но выход имеется. Берите ключ на «семнадцать» (он должен быть накидным), после чего делайте на внешней части инструмента восемь граней. Этого достаточно, чтобы с легкостью выкрутить гайки.
  • Делайте выпрессовку вала приводной шестерни. Сделать это легко. Зажимайте вал в тисках (без фанатизма) и с помощью деревянного бруска выбивайте кожух рейки. После этого доставайте саму рейку.

Учтите, что для выполнения работ потребуется ремкомплект рулевой рейки. При этом не экономьте деньги — покупайте оригинальные запчасти. Во-первых, они дольше прослужат, а во-вторых, без проблем займут свои места.

Теперь собирайте все на место:

  • Доставайте опорную втулку, поддев ее с помощью острого предмета.
  • Обработайте смазкой деталь, а далее ставьте его на место. Будьте готовы к тому, что эта работа выполняется с определенными проблемами.
  • Подрезайте кольца уплотнения.
  • Устанавливайте новый роликовый подшипник. Если возникают сложности с демонтажем, используйте стамеску и с ее помощью разрубите узел на несколько частей.
  • Ставьте новый подшипник на вал шестеренки.
  • Устанавливайте рейку в кожух и возвращайте вал приводной шестеренки.
  • Вкручивайте гайку и зажимайте ее штопорным кольцом.
  • Ставьте манжету, упор рейки, а после — кольцо.
  • Теперь устанавливайте пружину и вкручивайте гайку.

После выполнения работ приступайте к регулировке рулевой рейки. Для этого:

  • Вкручивайте упорную гайку до предела, после чего отпускайте на 30 градусов.
  • Закрывайте отверстие с помощью резиновой заглушки.
  • Набивайте рейку смазывающим составом.
  • Надевайте пыльник и фиксируйте его с помощью хомутов.
  • Ставьте рейку на машину.

Как разбирать механизм, если вы решили сделать ремонт рулевой рейки своими руками:

  • Убираем хомуты, стягиваем пыльники рулевых тяг.
  • Фиксируем рейку, откручиваем рулевые тяги с помощью рожкового ключа, для которого на резьбовой муфте сделаны проточки.
  • Откручиваем контргайку, а также гайку регулировочного механизма, убираем из посадочного гнезда шайбы, прижимную втулку.
  • Откручиваем корпус либо гайку приводного вала. Скорее всего, для выполнения этой работы потребуется специальный ключ. А затем вытаскиваем вал из корпуса.
  • Достаем зубчатый шток рейки.
  • Из корпуса механизма убираем уплотнительные манжеты, втулки, а также фторопластовые кольца.

Рекомендация: прежде чем разбирать рейку, важно сделать пометки того, как расположен зубчатый шток, также нужно измерить, насколько сильно он выступает из корпуса с обеих сторон. Если этого не сделать, при сборке механизма возникнут проблемы

Отметьте положение регулировочной гайки, а затем посчитайте витки, когда будете откручивать ее. Тогда вы сможете установить прижимную втулку правильно.

Большинство автомобилистов при возникновении поломки отправляются в сервисный центр. Дело в том, что даже просто демонтировать этот элемент своими руками бывает проблематично. Однако, если поломка несерьезная, можно попробовать устранить ее своими руками. Для этого действуйте следующим образом:

  • Выполните замену резинового пыльника, если он порвался. Если сразу же обнаружить данную поломку, можно сохранить реечный механизм в исправном состоянии. Главное сразу же установить новый кожух на эстакаде. Помните о том, что все элементы под пыльником следует очистить от загрязнений.
  • Устраняем течь гидравлической жидкости на патрубках: удалив из системы жидкость, устанавливаем новые шланги.
  • Заменяем наконечники рулевых тяг. Вы поймете, что шаровые пальцы изношены, если появится люфт и посторонние звуки.
  • Устанавливаем новую крестовину рулевого вала, если она разбита.
  • Выполняем подтяжку либо замену ремня, который вращает шкив гидронасоса. Если ременная передача будет проскальзывать, усилитель станет работать хуже, вы не сможете вращать рулевое колесо.

Благодаря конструктивным особенностям рейки можно отрегулировать зазоры в передаточном узле. Если шестерни не сильно изношенны, люфт получится устранить, если подтянуть регулировочные винты. Не рекомендуется производить эту работу своими силами, поскольку, если вы не оставите зазоров, случится мгновенный износ зубчатой передачи.

Если причина неисправности внутри корпуса реечного механизма, своими руками ликвидировать стук не получится, только если у вас есть опыт работы в автосервисе. Какие внутренние поломки встречаются чаще всего:

  • поломка зубьев на рейке или рулевом валу;
  • подшипники люфтят;
  • сальники разгерметизировались;
  • произошел кольцевой износ втулок и цилиндров;
  • вал или рейка деформировались из-за того, что машина наехала на выбоину, в результате чего механизм повредился.

Ряд неисправностей получится устранить с помощью ремонтных комплектов на СТО. Не рекомендуется выполнять отдельную замену вышедших из строя элементов зубчатой передачи. Оптимальное решение – заменить рейку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как устранить стук в рулевой рейке?

Признаки приближения ремонта рулевой рейки

  • появился стук в рейке, ощутимое биение в руле;
  • рулевое колесо начало крутиться тяжелее;
  • при вращении руля стал ощущаться люфт рулевой рейки;
  • из рулевой колонки начала подтекать жидкость ГУРа;
  • появились непривычные звуки при работе ГУР.

В основном, ремонт рулевой рейки на ВАЗ 21099 не сильно отличается от ремонта рейки на BMW 3 (E46), к примеру. Принцип действий тот же, но некоторые различия в конструкции есть. Надо признать, что работа достаточно сложная – прежде чем приступать к ней, необходимо знать устройство рулевой рейки.

Для ремонта понадобится набор деталей и инструментов, без которых не обойтись при самостоятельном ремонте рейки руля.

Пригодится ремкомплект рулевой рейки, состоящий из сальников, уплотнительных колец, втулок, а также гофры, подшипника вала шестерни и тюбика со смазкой.В ящике с инструментами должны быть: специальный восьмигранный ключ, приспособления для снятия подшипников и щипцы для монтажа стопорного кольца. Разумеется, стандартный набор гаечных ключей тоже должен быть под рукой. Ремонт рулевой рейки своими руками делается на эстакаде или смотровой канаве.

Происходит это в три этапа – 1) снятие рулевой рейки, разборка/ чистка деталей; 2) замена негодных частей новыми; 3) проверка зубчатого вала рулевой рейки.

Это интересно: Развороты на Т-образных перекрестках – правила и практика

Когда необходима замена рулевой рейки?

Часто проводить полную ревизию и капитальный ремонт рулевой рейки не имеет никакого смысла. Стоимость нового механизма может оказаться не такой высокой, что нивелирует все ваши выгоды от ремонта. Да и отремонтированный механизм явно не будет служить столь же эффективно, как новая рейка. Именно поэтому стоит знать ряд случаев, когда лучше заменить рулевую рейки и не пытаться ее ремонтировать:

  • если пыльники разорваны, а видимые части внутреннего механизма имеют повреждения;
  • в том случае, когда рейка изогнута от механического воздействия;
  • когда вам удалось разглядеть коррозию на внутренних деталях механизма;
  • если ранее уже выполнялась подтяжка рейки с помощью регулировочной гайки, а затем вернулся стук.

Во всех данных случаях можете смело покупать новую рулевую рейку и менять ее. Замену рекомендуют выполнять на специализированных СТО, где рейку смогут правильно установить, настроить и гарантировать вам качественную эксплуатацию. Многие владельцы автомобилей предпочитают менять рейку своими руками, чтобы избежать затрат на обслуживание у специалистов. Но такие действия часто становятся причиной дополнительных расходов.

В нескольких минутах процесс ремонта рейки показан на следующем видео:

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Как проверить неисправность рулевой рейки?

Проверка неполадок с данных механизмом у многих водителей заключается в подергивании рулевого колеса. Если есть стук, многие считают, что виновата в этом именно рейка. Но не спешите делать таких выводов. Проблема может быть в ГУР, рулевых наконечниках или тягах, а также в рулевой колонке.

Для диагностики неполадок рулевой рейки можно проделать следующие процессы:

  • проверните рулевое колесо от упора до упора и наблюдайте за плавностью хода руля;
  • попросите кого-нибудь помочь вам в подергивании рулевого колеса по размеру люфта, а сами в это время возьмитесь рукой за рейку, чтобы ощутить щелчки в механизме;
  • визуально осмотрите рулевую рейку на предмет рваных пыльников и прочих механических повреждений;
  • проверьте крепление рейки к кузову, плотность монтажа тяг и наконечников.

Этим комплексом несложных действий вы сможете безошибочно определить, что проблема связана именно с рулевой рейкой. Тогда у вас будет достаточно оснований, чтобы приступить к ремонту данного механизма. Стоит добавить, что демонтаж и монтаж этого механизма намного проще выполнять вдвоем.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

  • явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
  • увеличилось усилие, необходимое для вращения руля;
  • появились посторонние звуки и шум в насосе гидроусилителя;
  • появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
  • началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

  • зубчатый вал;
  • опорная втулка рулевой рейки;
  • золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

  1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
  2. Замена испорченных частей механизма новыми деталями.
  3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

  1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
  2. Снимите защиту двигателя (если она у вас стоит).
  3. Снимите теплоизоляционную пластину рулевой рейки.
  4. Открутите крепежные детали на рулевой рейке.
  5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

  1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
  2. Открутите нижнюю пластиковую заглушку зубчатого вала.
  3. Открутите гайку стопорную.
  4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
  5. Вытащите нижний сальник.
  6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
  7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
  8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
  9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

  1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
  2. Поместите рейку в корпус.
  3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
  4. Установите заглушку и зафиксируйте ее стопорной проволокой.
  5. Нижний сальник оденьте на зубчатый вал.
  6. Установите рулевую рейку в среднее положение.
  7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
  8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
  9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
  10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Профилактика и ремонт

Ремонт изделия всегда обходится дороже своевременной профилактики. Профилактика рейки включает в себя три пункта, первый из которых заключается в контроле целостности пыльников, предохраняющих шток от попадания воды и грязи, его коррозии и несвоевременного износа сальников. При разрыве сальников их необходимо безотлагательно заменить. Второй пункт — при появлении в механизме стука следует немедленно обратиться на занимающуюся ремонтом реек СТО, что позволит исключить прогрессирующий износ (выработку) реечных и червячных зубьев, и соответственно обойтись малыми финансовыми затратами. Третий пункт – контроль жидкости гидроусилителя. Жидкость гидроусилителя одновременно служит реечной смазкой, и жидкость необходимо периодически заменять, хотя в инструкции по эксплуатации требование замены жидкости с указанием периодичности процедуры отсутствует, и в конструкции даже не предусмотрены сливные пробки.

Виталий Миронов, СТО «АвтоРейка»:

Устройство рулевой рейки

На автомобилях семейства Лада Веста устанавливается реечный механизм рулевого управления, приводимый в движение посредством электроусилителя. Электроусилитель вместе с рулевой колонкой крепятся к кузову автомобиля. Из корпуса электроусилителя выходит вал с карданной передачей, усилием которого вращается шестерня рейки, приводя рулевые тяги и, соответственно, колёса в движение.

Устройство крепится к подрамнику, который, помимо всего прочего, защищает рейку от воздействия внешних факторов (камни, грязь, вода и др.). Слева и справа располагаются тяги, которые передают усилие на колёса. Для поддержания всей системы рулевого управления в рабочем состоянии необходимо своевременно обслуживать ходовую часть автомобиля, поскольку все нагрузки вышедших из строя деталей подвески частично передаются на рулевой механизм.

Чистка элементов рулевой рейки

Когда полный разбор окончен, все детали и компоненты подлежат обязательной чистке и промывке в специальном растворе типа керосин, дизельное топливо. Это необходимо делать для того, что лучше провести диагностику компонентов. Из-за большого слоя смазывающего вещества по умолчанию невозможно визуально оценить степень выработки, скрытые дефекты. После сушки проведите осмотр, отложите в сторону детали с явными признаками износа, дефектами, замените новыми.

Начинайте процедуру обратной сборки, заменяя изношенные детали новыми. Все узлы подлежат обязательной смазке типа Литол – 24М или иной вариант с графитовой добавкой.

Выше приведен стандартный алгоритм ремонта рулевой рейки для классических типов транспортных средств. Очевидно, что в каждой конкретной марке перечень будет дополняться или видоизменяться. Но шаблон в целом однотипен. Пробуйте, практикуйтесь, тренируйтесь, у Вас все получится.

Алгоритм проведения ремонта в классическом стиле

  • начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
  • в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
  • из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
  • накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека

Когда речь идет о:

  • ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
  • ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Мнение автовладельцев о ремонте рулевых реек

Ремонтировать дорого.

«Цена ремонта рулевых реек высокая, конечно, можно и восстановить механизм, однако тогда придется заплатить крупную сумму. Но дешевле будет установить контрактный».

Работаю на СТО – ремонт реек возможен.

«Так как много лет тружусь автомехаником, с уверенностью могут утверждать, что есть неплохие шансы отремонтировать этот механизм. Главное обзавестись ремкомплектом и иметь опыт проведения таких работ.

Не всегда достаточно просто подтянуть регулировочный ролик. У рейки имеется допустимый люфт, его пределы знает только механик, изучивший допуски. Во время замены деталей с использованием ремкомплекта может потребоваться установить новый вал, а его нет в продаже, поэтому придется покупать его в Японии под заказ.

Если говорить про контрактные рейки, здесь никто не дает гарантии качества механизма. Вы можете приобрести рейку с теми же проблемами, что и у вас, и при этом не понятно, как она хранилась. Кроме того, можно купить «ребилд», то есть старую рейку, которую перебрали, установили новые элементы вместо изношенных. В итоге вам продают готовую рейку, кто сталкивался с таким, тот поймет. Также специалист должен правильно установить этот механизм. Чтобы не возникло проблем в дальнейшем, обращайтесь только к проверенным мастерам и покупайте качественные запчасти».

Регулировать тоже нужно правильно.

«Причина того, что рейка стучит в области рулевого колеса, заключается в том, что прижимная пружина, расположенная под регулировочной гайкой, ослабла. Чтобы устранить проблему, устанавливаем новую пружину либо подкладываем под старую шайбу, если у нее свободный ход. С помощью этих простых манипуляций устранили стук на Nissan и Honda. Чтобы проверить работу механизма, нужно с силой дернуть рулевую тягу вдоль движения авто.

Неисправность не получится ликвидировать, просто затянув гайку. И потом, нужно знать момент, с которым затягивать, эти данные указаны в мануале. После затяжки нужно открутить на 30ᵒ

Важно, чтобы пружина не зажалась. Гайка зажимает рейку не через пружину

Я не доверяю ремонт своего авто неопытным механикам в автосервисах, которые не хотят делать свою работу правильно. У них всегда одно решение: установить контрактную запчасть, которая ничуть не лучше моей, вышедшей из строя».

Поэтапность ремонта

В процесс проведения ремонта вам надо пройти несколько следующих этапов:

  • Демонтируйте рулевым рейку и разберите ее на составные части
  • Очистите их от грязи
  • Замените поврежденные детали
  • Проверьте исправность зубчатого вала

Если не одна из вышеописанных операций не помогла вам избавиться от проблемы, то придется заменить рулевую рейку целиком. Сделать это достаточно сложно, но все же возможно.

Таким образом, мы описали основные принципы того, как можно отремонтировать рулевую рейку.

Однако, напоследок надо сказать, что ремонт рулевой рейки может отличаться рядом особенностей на разных машинах. Например, если вы хотите отремонтировать редуктор на отечественном автомобиле ВАЗ, то вам, скорее всего, придется хорошенько повозиться, так как такие автомобили отличаются рядом особенностей строения и вызывать некоторые трудности при ремонте.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

  1. Установить переднюю часть авто на подпорки, снять колеса.
  2. Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
  3. Снять теплозащитный экран рейки.
  4. Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
  5. Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
  6. Ослабить стяжной болт карданного соединения рейки с рулевым валом.
  7. Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
  8. Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

После демонтажа рейку нужно очистить от грязи и вымыть.

Как выполнить ремонт и регулировку?

Как только подготовительные мероприятия проведены, действуйте.

Снятие рулевой рейки ВАЗ-2110 и ее последующий ремонт делается так:

  • Скручивайте теплодержатеть (визуально это кусок металла, который расположен вокруг рейки).
  • Выгибайте края пластинки, исключающей самостоятельной выкручивание болтов фиксации рулевой рейки и тяг.
  • Откручивайте пару болтов на кронштейне, удерживающему рулевую рейку к машине.
  • Выкручивайте и доставайте крепежный болт, который фиксирует промвал и вал приводной шестеренки рейки. Здесь потребуется проникающая смазка, которой стоит обработать место соединения для упрощения процесса демонтажа. В противном случае рейка с первого раза может и не поддаться. В такой ситуации берите веревку и один ее край привязывайте к рейке, а другой к монтировке. Теперь дергайте узел к себе.

Следующий этап — разборка узла. Здесь вам потребуются специальные ключи, которые отыскать не всегда удается. В гаражных условиях для выкручивания упорной гайки берите длинный болт на «семнадцать», преобразуйте шестигранник в трехгранник, после чего делайте из заготовки ключ на «десять» и выкручивайте упорную гайку. Если все сделать правильно, с откручиванием проблем не будет.

Последующий алгоритм действий следующий:

  • Доставайте все «внутренности» а именно пружинку, упорную гайку, кольцо и упор.
  • Демонтируйте манжет вала приводной шестерни, после чего доставайте стопорное кольцо.
  • Выкручивайте гайку подшипника шестеренки. Учтите, что выкрутить гайку не так-то просто. Здесь необходим ключ-восьмигранник. Более того, ситуацию усложняет и вал, который выходит из центральной части узла. Но выход имеется. Берите ключ на «семнадцать» (он должен быть накидным), после чего делайте на внешней части инструмента восемь граней. Этого достаточно, чтобы с легкостью выкрутить гайки.
  • Делайте выпрессовку вала приводной шестерни. Сделать это легко. Зажимайте вал в тисках (без фанатизма) и с помощью деревянного бруска выбивайте кожух рейки. После этого доставайте саму рейку.

Учтите, что для выполнения работ потребуется ремкомплект рулевой рейки. При этом не экономьте деньги — покупайте оригинальные запчасти. Во-первых, они дольше прослужат, а во-вторых, без проблем займут свои места.

Теперь собирайте все на место:

  • Доставайте опорную втулку, поддев ее с помощью острого предмета.
  • Обработайте смазкой деталь, а далее ставьте его на место. Будьте готовы к тому, что эта работа выполняется с определенными проблемами.
  • Подрезайте кольца уплотнения.
  • Устанавливайте новый роликовый подшипник. Если возникают сложности с демонтажем, используйте стамеску и с ее помощью разрубите узел на несколько частей.
  • Ставьте новый подшипник на вал шестеренки.
  • Устанавливайте рейку в кожух и возвращайте вал приводной шестеренки.
  • Вкручивайте гайку и зажимайте ее штопорным кольцом.
  • Ставьте манжету, упор рейки, а после — кольцо.
  • Теперь устанавливайте пружину и вкручивайте гайку.

После выполнения работ приступайте к регулировке рулевой рейки. Для этого:

  • Вкручивайте упорную гайку до предела, после чего отпускайте на 30 градусов.
  • Закрывайте отверстие с помощью резиновой заглушки.
  • Набивайте рейку смазывающим составом.
  • Надевайте пыльник и фиксируйте его с помощью хомутов.
  • Ставьте рейку на машину.

Как разбирать механизм, если вы решили сделать ремонт рулевой рейки своими руками:

  • Убираем хомуты, стягиваем пыльники рулевых тяг.
  • Фиксируем рейку, откручиваем рулевые тяги с помощью рожкового ключа, для которого на резьбовой муфте сделаны проточки.
  • Откручиваем контргайку, а также гайку регулировочного механизма, убираем из посадочного гнезда шайбы, прижимную втулку.
  • Откручиваем корпус либо гайку приводного вала. Скорее всего, для выполнения этой работы потребуется специальный ключ. А затем вытаскиваем вал из корпуса.
  • Достаем зубчатый шток рейки.
  • Из корпуса механизма убираем уплотнительные манжеты, втулки, а также фторопластовые кольца.

Рекомендация: прежде чем разбирать рейку, важно сделать пометки того, как расположен зубчатый шток, также нужно измерить, насколько сильно он выступает из корпуса с обеих сторон. Если этого не сделать, при сборке механизма возникнут проблемы

Отметьте положение регулировочной гайки, а затем посчитайте витки, когда будете откручивать ее. Тогда вы сможете установить прижимную втулку правильно.

Большинство автомобилистов при возникновении поломки отправляются в сервисный центр. Дело в том, что даже просто демонтировать этот элемент своими руками бывает проблематично. Однако, если поломка несерьезная, можно попробовать устранить ее своими руками. Для этого действуйте следующим образом:

  • Выполните замену резинового пыльника, если он порвался. Если сразу же обнаружить данную поломку, можно сохранить реечный механизм в исправном состоянии. Главное сразу же установить новый кожух на эстакаде. Помните о том, что все элементы под пыльником следует очистить от загрязнений.
  • Устраняем течь гидравлической жидкости на патрубках: удалив из системы жидкость, устанавливаем новые шланги.
  • Заменяем наконечники рулевых тяг. Вы поймете, что шаровые пальцы изношены, если появится люфт и посторонние звуки.
  • Устанавливаем новую крестовину рулевого вала, если она разбита.
  • Выполняем подтяжку либо замену ремня, который вращает шкив гидронасоса. Если ременная передача будет проскальзывать, усилитель станет работать хуже, вы не сможете вращать рулевое колесо.

Благодаря конструктивным особенностям рейки можно отрегулировать зазоры в передаточном узле. Если шестерни не сильно изношенны, люфт получится устранить, если подтянуть регулировочные винты. Не рекомендуется производить эту работу своими силами, поскольку, если вы не оставите зазоров, случится мгновенный износ зубчатой передачи.

Если причина неисправности внутри корпуса реечного механизма, своими руками ликвидировать стук не получится, только если у вас есть опыт работы в автосервисе. Какие внутренние поломки встречаются чаще всего:

  • поломка зубьев на рейке или рулевом валу;
  • подшипники люфтят;
  • сальники разгерметизировались;
  • произошел кольцевой износ втулок и цилиндров;
  • вал или рейка деформировались из-за того, что машина наехала на выбоину, в результате чего механизм повредился.

Ряд неисправностей получится устранить с помощью ремонтных комплектов на СТО. Не рекомендуется выполнять отдельную замену вышедших из строя элементов зубчатой передачи. Оптимальное решение – заменить рейку.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
