Как узнать показатели разболтовки
Какая бывает разболтовка
У каждого авто свои конфигурации разболтовки колесных дисков и любые новшества должны полностью им соответствовать. Иначе могут страдать технические параметры и безопасность движения. Производители пользуются стандартной маркировкой при выпуске как штампованных, так колесных дисков, выпущенных методом отлива. Маркировка включает в себя характеристики:
- маркер разболтовки;
- ширина диска в дюймах;
- вылет диска в мм.
Разболтовка колесных дисков
Что такое разболтовка колесных дисков, должен знать каждый. Если коротко, то это набор характеристик, который влияет на надежность и безопасность движения. Маркер разболтовки состоит из двух цифр, первая показывает количество фиксирующих болтов (для легковых авто бывает 3–6 шт.), вторая цифра – диаметр окружности размещения фиксирующих болтов. Указанный диаметр соответствует стандарту и международному названию PCD. При желании можно найти немало информации по совместимости колесных дисков. Она подается в разных видах: как в табличном варианте, так и в форме текста.
Вылетом колесного диска называется расстояние от плоскости, где диск касается ступицы до центра, расположенного относительно ширины диска. Бывает три вида вылета:
- положительный;
- нулевой – обе плоскости между собой совпадают;
- отрицательный.
Завод-изготовитель строго регламентирует параметр вылета дисков. Из-за связи вылета с кинематическими параметрами подвески, изменить заданную величину можно не более чем на 5 мм.
Компании-производители из разных стран обозначают параметр вылета диска по-разному. Немецкие диски маркируются «ЕТ», французские – «Deport». Чаще всего применяют маркировку «Offset».
Расшифровка колесного диска
При установке новых колесных дисков необходимо учитывать факт, что если у вылета отрицательное значение, то при повороте диск задевает колесную арку и выступает наружу. Если значение положительное – диск утоплен внутрь колесной арки. В случае подбора дисков без учета вылета, колесо установить невозможно, – этому помешают детали подвески. Оптимальным положением вылета считается, когда колесо не выступает за кромку авто.
Как узнать показатели разболтовки
Довольно часто автолюбители задаются вопросом, как узнать разболтовку колесных дисков, если она не указана. Существует несколько способов, но в основном пользуются следующим. Первый параметр узнают, просто пересчитав крепежные болты. Со вторым сложнее, но тоже возможно определить. Рулеткой, а в идеале – штангенциркулем, измеряем расстояние между соседними отверстиями для крепежа. Теперь нужно измерить диаметр самого отверстия и прибавить к полученному прежде размеру. Задача состоит в том, чтобы узнать значение между центрами крепежных отверстий. Этот параметр поможет узнать PCD, применяя формулу расчета. Коэффициент вычисления зависит от количества крепежных болтов:
- при трех болтах, полученный результат умножаем на 1,155;
- при четырех – на 1,414;
- пяти – на 1,701;
- шести – на 2.
Если сомневаетесь в своем результате или не желаете заниматься расчетами, можно воспользоваться в интернете готовыми таблицами совместимости дисков по маркам авто.

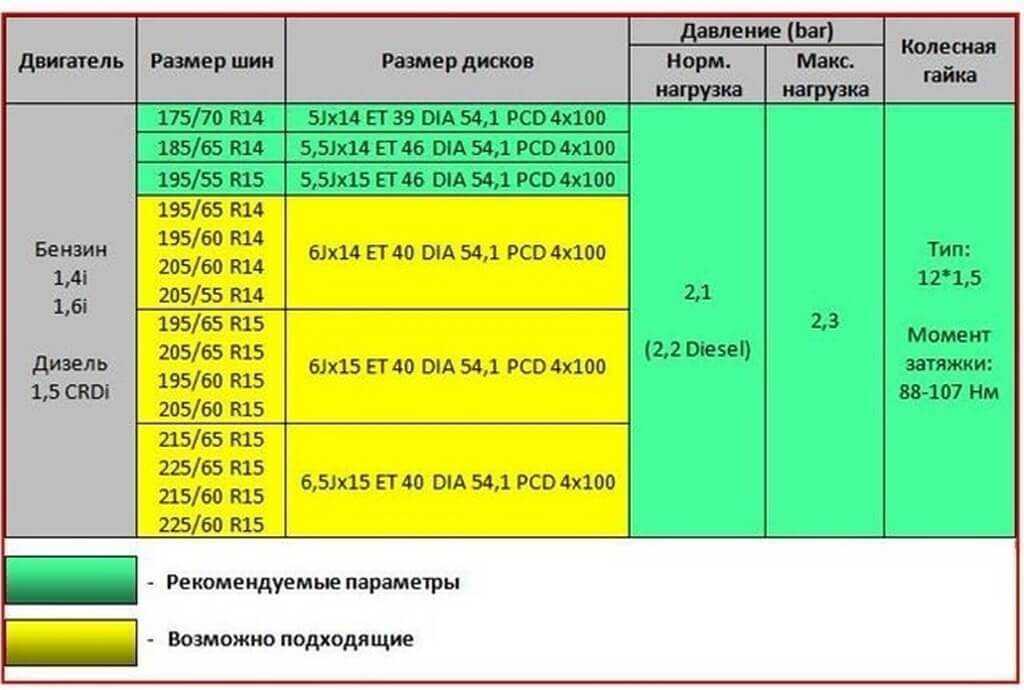

Таблица разболтовки колесных дисков
При монтаже колеса без учета разболтовки, сдвигается ось и нарушается степень крепления. Отверстия крепежа идут с допуском плюс по диаметру, поэтому часто совершают недопустимую вещь – ошибаются с размером PCD буквально на два миллиметра. При этой ошибке только одна гайка затянута полностью, остальные практически не держат колесо и могут откручиваться самостоятельно. Визуально заметить невозможно, но при движении у колеса повышается уровень биения. В результате такого крепежа могут быть повреждения рулевого механизма и подвески. Для недопущения такой ошибки при подборе размера используйте данные совместимости дисков по маркам авто.
В продаже существует три вида колесных дисков:
- Литые. Главное достоинство этого вида – малый вес. Быстро покрываются ржавчиной, несмотря на защитные покрытия.
- Стальные. Доступная цена, возможность рихтования.
- Кованные. Повышенной прочности, не лопаются при ударах, практически не ржавеют.
В идеале иметь два комплекта дисков на холодное и теплое время года. Это продлевает срок их эксплуатации.
Кованые диски Beneventi K5
Полезные советы
Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто
Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.
В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.
Еще добавим, диаметр ЦО диска измеряют со стороны привалочной плоскости. В норме параметр должен полностью соответствовать диаметру посадочного цилиндра на ступице. Это позволяет предварительно отцентровать колесо на ступице до начала установки болтов или перед затягиванием гаек.
При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.
При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.
Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.
Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.
Такой болт может занять точное положение в крепежных отверстиях диска, причем его резьбовая часть точно попадает в резьбовые отверстия ступицы. Это позволяет избежать неровного размещения крепежа. Для авто, где диск крепится гайкой, используют гайку-эксцентрик.
Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант
Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений
Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114.3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.
Правила определения разболтовки
Что же касается расстояния, то здесь уже нужно быть крайне внимательным, если вы хотите определить его «на глаз». Сложнее всего при определении разболтовки колесных дисков дело обстоит с нахождением диаметра, на котором расположены болты. Сегодня на просторах интернета имеется масса способов того, как определяется разболтовка колесных дисков. Таблицы совместимости содержат полезные данные только по популярным маркам и моделям автомобилей. Однако как быть тем, чье авто там не найти? Чтобы определить совместимость дисков с колесами, для них придуман простой способ.
Таблица совместимости колесных дисков автомобиля марки “Лексус”
Посмотрев на рисунок, для начала нужно понять, как узнать величину А. Для этого следуйте следующему алгоритму:
- возьмите штангенциркуль, измерьте с его помощью величину между соседними крепежными отверстиями;
- добавьте к этому числу размер диаметра отверстия для крепежа;
- вы получите число, являющееся расстоянием между центрами одного и другого крепежного отверстия. Его нужно будет умножить на 1,155, как показано в формуле на рисунке.
Аналогичные действия нужно будет проделать, если на вашем колесном диске 4 или 5 отверстий. Каждый раз полученное значение А нужно будет умножать на коэффициент, чтобы получить В — искомый Pitch Circle Diameter.
Разболтовка дисков на КИА Рио
Более подробно о разболтовке
Размеров PCD не так уж и много: с десяток популярных, на европейских и азиатских машинах, и ещё несколько более редких, которые встречаются в основном на американских автомобилях.
Между некоторыми из них совсем небольшая разница: 98 и 100, или 112 и 114,3. Визуально она практически незаметна, и, увидев понравившуюся модель дисков, автовладельцы иногда думают, что один вариант можно заменить другим.
Это ошибочное мнение, и такое решение повлечёт за собой плохое прилегание диска к ступице или его перекос. Проблемы не заставят себя ждать.
Рассмотрим, какие варианты размещения крепёжных отверстий встречаются на тех или иных автомобилях:
| Какая разболтовка колёс | На каких автомобилях встречается |
| 4*98 |
На классике ВАЗ
на Калине на Приоре на Гранте на Фиат Альбеа на Lancia на Alfa Romeo |
| 4*100 |
на Акценте
на Солярисе на Весте на Дэу Нексия на ЗАЗ Шанс на Киа Спектра на Ланосе на Рено Логан на Дэу Матиз |
| 4*108 |
на Ауди 80 б3
на Пежо 206 и 307 на Ситроен Берлинго на Фокус на Вольво 850 на Лифан Бриз на Мазда 2 |
| 4*114,3 |
на Лачетти
на Honda Civic на Honda Accord на Hyundai Sonata на Mitsubishi Carisma на Mitsubishi Colt на Nissan Primera на Nissan Skyline на Rover 600 |
| 5*100 |
на Шкода Октавия тур
Audi А1 – А3 Chrysler Dodge Subaru Forester Subaru Impreza Chevrolet Beretta Subaru Outback |
| 5*108 |
на ГАЗ 3110
Ferrari Ford Mondeo Jaguar Renault Laguna Peugeot 605XM Volvo Lincoln |
| 5*110 |
Opel Calibra
Opel Vectra Opel Zafira Saab 900 |
| 5*112 |
на Мерседес w210
на Шкода Октавия на Фольксваген Джетта на Гольф на Audi 100 на Ford Galaxy Ford Scorpio |
| 5*114,3 |
на Митсубиси Лансер 9 и 10
на Мазде 3 Ford Probe Honda Integra Honda Legend Jeep Cherokee Kia Optima Land Rover Freelander Mazda Xedos Lexus Subaru SVX |
| 5*115 |
на Опель Астра j
Buick Century Chevrolet Celebrity Pontiac Trans Sport |
| 5*120 |
BMW
Jaguar Chevrolet Camaro Lotus Esprit Range Rover |
| 5*130 |
Mercedes Benz G Class
Peugeot Boxer Porsche |
| 5*139,7 |
Daihatsu Feroza
Ford Maverick Kia Sportage Lada Niva Rolls Royce |
| 5*150 |
Тойота Land Cruiser
Toyota Tundra |
| 6*114,3 |
Chrysler Viper
Dodge Honda Jazz Mercedes-Benz X-Class Nissan Pathfinder Suzuki Equator |
| 6*139,7 |
Chevrolet Blazer
Chevrolet Tahoe Isuzu Mitsubishi Pajero Mitsubishi L200 Nissan Patrol Nissan Terrano Ssang Yong |
Далеко не всегда желание владельца машины поставить диски с неродными параметрами продиктовано желанием сэкономить. Да и какая тут экономия, когда приходится расширять центральное отверстие, менять расположение крепежа или даже точить ступицу.
Гораздо чаще на это людей толкает желание заполучить эксклюзивную модель, которой ни у кого нет, ведь для мужчины колёса – все равно, что для женщины ювелирные украшения.
Такая доработка, конечно, возможна – главное, чтобы выполняли её с филигранной точностью и на хорошем оборудовании. В условиях стандартного гаража такое вряд ли возможно, и закончиться всё может разрушением ступицы и подвески, произошедшим в результате биения колёс.
Ну а в первую очередь неравномерно и быстро будет изнашиваться шина, поэтому расходы, связанные с подобными изменениями, никак нельзя назвать целесообразными. Купить диски с разрешёнными производителем машины параметрами, гораздо выгоднее.
основных размеров дисков
Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).
Самые популярные разболтовки:
- 4×100;
- 4×108;
- 5×100;
- 5×108;
- 5×112.
Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.
Естественно, размером разболтовки параметры диска не ограничиваются.
Существуют другие, не менее важные:
- диаметр центрального отверстия;
- ширина;
- вылет;
- параметры закраин диска и многое другое.
Это интересно: Когда запрещено ездить на зимней резине
Формулы разболтовки
Чтобы окончательно разобраться в том, как правильно узнать разболтовку, следует выяснить нюансы используемых формул. Для таких задач применяется две формулы. Одна сокращённая, а вторая полная. С завода на колёсах производители зачастую указывают полную формулу, что позволяет получить информацию обо всех важнейших параметрах изделия. Разговорная речь автомобилистов позволяет переходить на короткие и всеми узнаваемые значения. Но по ним получить полное представление об изделии не получится. Хотя правильно использовать полную формулу, о сокращённой также следует поговорить.
Сокращённая
Сокращённую формулу, которая предназначена для определения основных показателей разболтовки, называют сокращённо PCD. Она состоит всего из двух показателей и выглядит примерно следующим образом: 4 х 98. Примером выступает стандартная разболтовка, предусмотренная для таких автомобилей как ВАЗ 2110. Значение 3 говорит о том, сколько предусмотрено отверстий под крепёжные болты. 98 означает размеры поперечной окружности. Наиболее часто в сокращённых формулах встречаются такие значения окружности:
- 139,7;
- 130;
- 120;
- 114,3;
- 112;
- 108;
- 100;
- 98.
Достаточно часто автовладельцы без особых знаний и опыта пытаются установить колёсные диски со значением 98 на ступицу, которая имеет параметры 100. Это можно объяснить достаточно просто. Визуально разницу практически невозможно заметить, поскольку отличие незначительное. Но если допустить такую ошибку, установив 98 диски на 100 ступицу, колесо окажется перекошенным, а диск не будет полноценно прилегать к ступице, как это требуется по правилам эксплуатации и безопасности.
Полная формула
Ещё на заводе при производстве колёсных дисков на них наносится полная формула, с помощью которой можно получить необходимую информацию. Выглядит всё примерно так:
7,5Jх16 H2 5x100ET 40D 54.1.
Для неопытного автовладельца это набор непонятных цифр и букв. Но при расшифровке всё оказывается достаточно просто. Рассмотрим обозначение на представленном примере:
- Первым идёт значение 7,5 JX16. Это означает, что у обода ширина составляет 7,5 дюймов, а диаметр равен 16 дюймам. X позволяет нам понять, что перед нами литой или же кованый колёсный диск. Ещё одна буква J служит для информирования покупателя о том, что такое изделие может применяться только на машинах с моноприводом. Это относится к переднеприводным и заднеприводным машинам. Если бы диск предназначался для полноприводных транспортных средств, в формуле использовали бы обозначение JJ.
- Дальше следует Н2. Указывает на количество используемых хапов, то есть коневых выступов. Они нужны для удержания на диске бескамерной шины. Существуют изделия только с одним хапом либо же без них вовсе. Вариантов предлагается несколько, и для каждого предусмотрено своё обозначение. Хампы позволяют надёжно зафиксировать шину, а также предотвратить разгерметизацию. Они отлично помогают в поворотах.
- 5х100. Это значение PCD, о котором речь шла немного раньше. Потому тут всё должно быть предельно понятно.
- ET 40. Указывает на параметры вылета. В данном конкретном случае вылет положительный, и составляет 40 мм. Если используется отрицательный вылет, тогда перед цифровым значением ставят знак минус. Если же вылет нулевой, тогда ставят просто цифру 0. От величины вылета зависит расположение привалочной плоскости. Отклоняясь от рекомендаций автопроизводителя, вы своими руками поменяете направление и величину сил, воздействующих на автомобильную подвеску. То есть нарушать требования не стоит.
- D54,1. Говорит нам о том, какое значение у диаметра ступичного окошка или отверстия. Измеряется в миллиметрах и является показателем DIA.
Интересен и тот факт, что для измерения диаметра и ширины обода колеса применяются дюймы. Все остальные значения приводятся преимущественно в миллиметрах.
Разболтовка дисков
Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.
Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:
- B=A*1.155;
- B=A*1.414;
- B=A*1.702.
Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.
Разболтовка так или иначе оказывает влияние на безопасность
Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть. А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию
А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.
Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески. А в некоторых ситуациях диск может отвалиться на ходу
Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным
А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.
Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.
| Модель автомобиля | Разболтовка |
|---|---|
| Alfa Romeo | Alfa Romeo 33, 4 x98 30…38, 58.5 Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0 |
| Aston Martin | Aston Martin Modelis P.C.D.ET C.B. Aston Martin Volante 5?154.95, 71.4 |
| Audi | Audi 100 (iki 1992 m.) 4×108 35…42, 57.0 Audi A8, V8 5 x 112, 35, 57.0 AudiTT 5×100 28…30, 57.0 |
| BMW | BMW 3 serija (E46) 5×120 35…42, 72.5 BMW 8 serija (E31) 5×120 18…20, 72.5 |
| Deawoo | Daewoo Lanos 4×100 38…42, 56.5 Daewoo Racer 4×100 38…42, 56.5 |
| Honda | Honda Concerto 4×100 35…38, 56.0 Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0 Honda Shuttle 5×114.3 35…38, 64.0 |
| Lamborghini | Lamborghini Countach 5×120, 70.0 Lamborghini Miura 5×120, 70.0 |
| Rover | Rover MGF 4×95.25 35…30, 56.6 Rover 3500 5×127, 58.0 |
Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.
ВСЕ О ДИСКАХ
Наука 2.0. Колесные диски
Выбор колёсных дисков
Проставки колесные Вектор для вылета колесных дисков
Проставка, адаптер на ступицу
Мнение автолюбителей про разболтовку колесных дисков
«Машина сразу стала собраннее и жестче»
Пользователь поставил на свою машину колеса 6,5х15 ET38 с шинами 195х65. Автомобиль сразу стал выше, однако при езде по неровностям передние колеса начали цеплять подкрылки в местах соединения крыла с бампером. Автор решил установить новые стойки с проставками и посмотреть на поведение машины, проехав груженым 200 км.
Новые стойки от Ардео вместо старых изношенных сделали автомобиль более собранным и жестким. Рулить машиной стало легче, и крупные ухабы проходятся более аккуратно. Хотя мелкие неровности все-таки начали более отчетливо ощущаться.
«Не пытайтесь натянуть не родные колесные диски!»
Относительно разболтовки пользователь категоричен и не советует ставить, например, колеса 98×4 на автомобиль под 100×4. Результат в любом случае будет плачевным — болты нормально не затянутся, колеса начнут бить. В качестве отрицательного примера приводятся владельцы иномарок с параметрами 100×4, пытающиеся менять штатные колеса на отечественные с разболтовкой 98×4. Если неизвестна сверловка автомобиля, автор рекомендует ее узнать у продавца авто.
«Лучше не рисковать и приобрести колесные диски с правильной сверловкой!»
«Колесные диски с правильной сверловкой — слишком ответственный узел, риск здесь обязан быть минимальным!» — так считает пользователь.
Убеждение в том, что колеса можно точно отцентровать по шпилькам, ошибочно. Приведем другую цитату автора: «Диск точится в центрах, впрочем, как и ступица. Даже в жигулях с живыми стоковыми железными дисками колесо очень четко встает по центральному отверстию и фаске на полуоси или ступице
На досуге подумайте, почему рекомендуется гайки/болты на колесе в диагональном порядке затягивать.»
Также не стоит недооценивать важность пластиковых переходных колец между колесом и ступицей. Использование этих элементов может продлить жизнь подшипников и покрышек
«Так ли ценны диски, которые хочется поставить?»
В Москве и в Санкт-Петербурге распространена такая услуга: колесные диски пересверливают на специальном координатном станке. Автор узнал, что московская стоимость этой процедуры составляет 500 рублей за одно отверстие. Просверлить могут буквально все. Однако цена эта актуальна лишь для малолитражных легковых авто. Тяжелые транспортные средства весом с автобус потребуют совершенно других, не оправданных затрат. Ведь на любой ямке диск может лопнуть, и последствия будут катастрофическими.
Учитывая дороговизну такой услуги, стоит ли этого желаемый колесный диск? Автолюбители ставят различные проставки со смещенными отверстиями. В результате проставки ломаются, выводя из строя подшипники. Что касается отзывов, среди них много положительных лишь до использования данных деталей. Отзывы на изделия после их эксплуатации автором обнаружены не были.
Можно, конечно, поменять и ступицу, и тормозной диск. Но не проще ли подобрать подходящее по разболтовке колесо? Не легче ли продать не подошедшие колесные диски, перестав их мучить? Подобными риторическими вопросами задается пользователь.
«Безопасность важнее всего!»
На колесах с несоответствующей разболтовкой можно неспешно добраться до места, где будет возможность поставить правильные колесные диски. Ездить на «неправильных» колесах тоже никто не запрещает. Равно как не запрещена игра в русскую рулетку. Такую аналогию приводит автор.
Характеристики разболтовки
Если вы решили заменить колеса вашего автомобиля, поставив литые ободы, или планируете с наступлением холодов «переобуть» своего четырехколесного товарища, вам обязательно нужно учитывать разболтовку колесных ободов. Что такое разболтовка дисков?
Чтобы облегчить водителям жизнь, разболтовка колесных дисков (таблица совместимости, если быть точнее) сегодня есть в интернете для почти для всех марок авто. Это понятие включает в себя несколько следующих характеристик:
- число отверстий для болтов ступицы машины. Маркируется буквами LZ и обозначает количество креплений, при помощи которых прикручивается колесо (обычно их от 3 до 6, если авто легковое);
- расстояние, на котором находятся болты;
- диаметр, на котором располагаются крепежи (PCD, расшифровывающийся как Pitch Circle Diameter). Он задается еще на заводе-производителе машины.
Схема с обозначениями на колесных дисках
Читать дальше: Сумка для перевозки собак в машине
Говоря о том, что такое разболтовка колесных дисков, не лишним будет упомянуть дисковую маркировку. Например, из обозначения 6Jx16H2 ET20 PCD: 5/110 d 66.6 можно узнать:
- ширину изделия, указанную в дюймах (6);
- J — разновидность бортовых закраин;
- диаметр приспособления, тоже измеренный в дюймах (16”);
- Н — разновидность конструкции хампов;
- вылет колеса (ET20), который измеряется в миллиметрах;
- PCD — диаметр для крепежного отверстия и их количество (5/110);
- D — диаметр отверстия обода в центре (6,66 мм).
Как узнать разболтовку из этих параметров? Все просто: 5/110 говорит нам о том, что на ободе 5 болтов, которые располагаются на окружности диаметром в 110 мм.
Разболтовка колесных дисков машины
Как определить размер литых дисков и штамповки на автомобиль
Конечно, каждый оригинальный диск на авто замаркирован, и при детальном его осмотре можно увидеть строку со всеми перечисленными выше геометрическими параметрами. Если же по каким-то причинам, например, в случае износа, данная величина не читается, то колесо всегда можно вымерить и самостоятельно вывести его маркировку. Делается это следующим образом:
- Чтобы определить ширину изделия, нужно просто замерить линейкой или рулеткой его обод в миллиметрах, а затем полученный результат разделить на 25,4 мм, чтобы перевести его в дюймы.
- Аналогичным способом определяется радиальность изделия, только здесь замеру подлежит диаметр. Многие ошибочно полагают, что величина со значком R обозначает радиус дисков, однако это в корне неверно и измерять нужно именно наибольшее расстояние между двумя точками на ободе колеса. В данном случае для точности измерений необходимо проследить, чтобы измерительный инструмент прошёл строго через центр диска, потому что в противном случае автолюбитель сможет замерить лишь хорду, и показатель радиальности диска будут неверным. Полученный результат нужно разделить на те же 25,4 см, чтобы получить величину параметра в дюймах. Следует заметить, что при измерении вполне может быть погрешность в +/-5 мм, так как радиальность может быть выражена только в целом числе.
- Самое сложное — это померить вылет колеса, то есть определить параметр ЕТ. Чтобы это сделать, необходимо колесо положить плашмя, установить на него деревянную рейку, равную по длине диаметру металлической части, а потом измерить расстояние в миллиметрах до привалочной плоскости диска. Затем колесо переворачивается на 180 градусов, и процедура повторяется ещё раз, но для обратной стороны изделия. Полученные результаты нужно подставить в формулу ЕТ = (X + Y)/2, где Х — это первый замер, Y — второй, а ЕТ — искомый показатель вылета, все единицы здесь указываются в миллиметрах.
Вам это будет интересно О разболтовке дисков на автомобили Чери
Прочие характеристики размерности диска
Чтобы определить сверловку или диаметр посадочного отверстия, автолюбителю нужно лишь замерить наибольшее расстояние между краями этой перфорации, после чего посмотреть ближайшее типовое значение по таблице соответствий и отклонений. Размер отверстий колесных дисков зависит исключительно от конструкции ступицы для конкретной марки авто.
Важно!
Как правило, у многих автолюбителей всегда имеется под рукой брошюра — руководство по эксплуатации конкретного автомобиля, принадлежащего ему. Так, в технических характеристиках на авто указаны все базовые параметры, а также рекомендуемые размерности для колёс, и уж точно там можно найти неизменные показатели сверловки и разболтовки изделия, чтобы осуществить корректный выбор. Соответственно, обладая теоретическими знаниями, автолюбителю остаётся лишь подобрать диски по размеру.
Размер штампованных дисков определяется по той же самой схеме, без каких-либо особенностей.
Таблицы с разболтовкой
Просчет разболтовки редко используется, ведь существуют таблицы совместимости. Водителю нужно найти таблицу конкретной модели и посмотреть параметры для нее. В них внесены все популярные автомобили, используемые в России.
| Разболтовка | Автомобили |
| 4*98 | ВАЗ; Fiat Panda, Lineo, Qubo; Ford Ka; Lancia Delta; Peugeot Bipper. |
| 4*100 | BMW Z1; Chery; Chevrolet Aveo; Daewoo Lanos; Dacia Logan; Fiat Punto; Hyundai Accent, Getz, Solaris; Honda Accord; ВАЗ Ларгус. |
| 4*108 | Audi 80; Citroen Berlingo; Ford Fiesta, Mondeo; Mazda 2. |
| 5*100 | Audi A1 (2,3), TT; Chrysler Neon, Sebring, PT Cruiser; Honda Civic; Nissan Sunny, Sunfire; Seat; Skoda Fabia; Subaru Forester, Impreza, Legacy, Outback; Toyota Avensis и Camry; Volkswagen Golf, Bora, Beetle, Polo; ГАЗ Siber. |
| 5*108 | Aston Martin Vanquish; Citroen C5, C6; Ford Focus, C-Max; Renault Clio, Kangoo; Land Rover. |
| 5*112 | Audi A3, A5, A6, RS4, RS5; Bentley; BMW; Mercedes-Benz; Ssang Yong Actyon, Chairman; Volkswagen Jetta, Transporter. |
В этой таблице собраны далеко не все разболтовки, ведь машин гораздо больше. Под конкретный автомобиль нужно искать разболтовку самостоятельно, это поможет точно подобрать колеса.

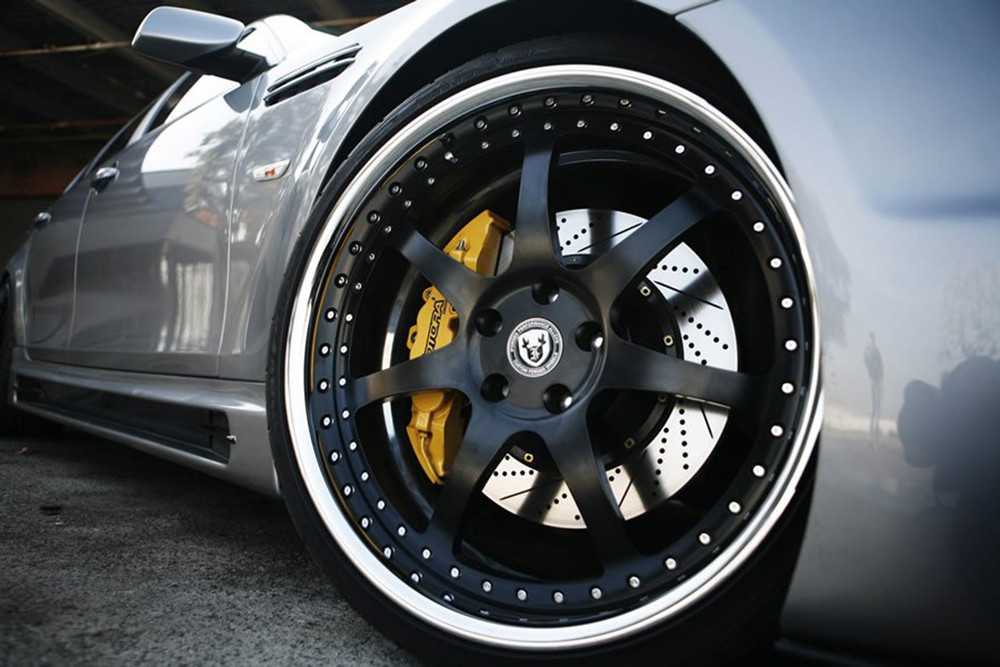

Разболтовка диска крайне важна, ведь при неверном ее подборе подвеска будет работать не так, как нужно и автомобиль может попасть в ДТП. Для точного выбора ориентируются на несколько показателей, среди которых диаметр ступицы, количество отверстий, размер окружности. Также существуют разболтовочные таблицы, именно они позволят быстро выбрать комплект колес, совместимый с авто.
