Электрические схемы

15.9 Генератор / Kia Magentis

Разборка

1. Выверните четыре стяжных болта.

2. Вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора и снимите крышку.

Не вставляйте отвертки слишком глубоко, так как можно повредить обмотку статора

Задняя крышка может сниматься с трудом, так как используется кольцо, фиксирующее наружное кольцо заднего подшипника. Для облегчения снятия задней крышки нагрейте ее паяльником мощностью 200 Вт. Не используйте для нагрева фен, так как можно повредить блок диодов.

3. Закрепите в тисках ротор шкивом вверх.

Установите на губки тисков мягкие защитные накладки для исключения повреждения деталей генератора.

4. Выверните гайку крепления шкива, затем снимите пружинную шайбу, шкив и распорную втулку.
5. Снимите переднюю крышку и две шайбы.
6. Снимите ротор с тисков.
7. Выверните винты крепления щеткодержателя, выпрямителя и гайки крепления клеммы В.
8. Снимите статор с задней крышки.
9. Отделите маслоотражатель от щеткодержателя.

10. Отпаяйте три провода от диодов и снимите статор.

При отпаивании убедитесь, что тепло пайки не передалось диодам.

На прикладывайте к диодам большие усилия.

11. При отделении выпрямителя от щеткодержателя отпаяйте две пластины, припаянные к выпрямителю.

Проверка

Ротор

1. Омметром измерьте сопротивление между контактными кольцами. Если сопротивление чрезвычайно низкое, значит, имеется короткое замыкание в обмотке ротора. Если проводимость отсутствует, значит, имеется обрыв в обмотке ротора, при этом необходимо заменить ротор.

Сопротивление: 3,1 Ом

2. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.

Статор

1. Омметром проверьте проводимость между проводами катушки статора. При отсутствии проводимости замените статор.

2. Омметром проверьте проводимость между катушками статора. При наличии проводимости, замените статор.

Проверка блока выпрямителя

1. Проверьте проводимость между положительными полюсами выпрямителя и зажимом вывода катушки статора. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

2. Проверьте проводимость между отрицательными полюсами выпрямителя и зажимом вывода катушки статора. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

3. Омметром проверьте проводимость между выводами каждого из трех диодов. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

Замена щеток

1 Если щетки изношены до предельно допустимой длины, замените их.

Минимально допустимое выступание щетки: 2 мм

2. Отпаяйте плетеный провод и снимите пружину и щетку.
3. Установите пружину щетки и новую щетку в щеткодержатель. Припаяйте плетеный провод к щеткодержателю.

Сборка

1. Сборка проводится в последовательности, обратной разборке, с учетом следующего.

2. Перед присоединением ротора к задней крышке вставьте провод через маленькое отверстие в задней крышке для фиксации щеток в отведенном положении. После установки ротора достаньте провод.

Киа Маджентис 1 MS слабые места | Недостатки и болячки б/у Kia Magentis I

KIA Magentis КАК СНЯТЬ ГЕНЕРАТОР

Детальный обзор Kia Magentis MS

Подержанные автомобили. Вып. 157. Kia Magentis, 2004

Kia Magentis 2.0 4AT 2008 Обзор и тест драйв 2016

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок в салоне

Маджентис 1

Находится под панелью приборов, со стороны водителя за защитной крышкой.

Схема

Обозначение

RR НТО IND 10A Обогреватель заднего стекла, обогреватель зеркал заднего вида
HAZARD 10A Аварийная сигнализация, указатели поворотов
RRFOG 15A Задние противотуманные фары
A/CON 10A Кондиционер
ETACS 10A ETACS, система дистанционного управления замками дверей
DR LOCK 15A Привод замков дверей
P/SEAT 25A Сиденье с электроприводом
T/LID OPEN 15A Привод замка багажника
STOP LP 15A Стоп-сигналы
HL/P 10A Передние фары
AJBAG IND 10A Подушка безопасности
T/SIG 10A Указатели поворотов
A/COM SW 10A Проводка системы кондиционирования
ACC SOCKET 15A Розетка для дополнительного оборудования
S/HTR 15A Обогрев сидений
A/BAG 15A Подушка безопасности
B/UP 10A Фонари заднего хода
CLUSTER 10A Комбинированный фонарь
START 10A Выключатель пуска
SP1 15A Резерв
SP2 15A Резерв
SP3 15A Резерв
SP4 15A Резерв
D/CLOCK 10A Цифровые часы
TAIL(LH) 10A Габаритные огни, подсветка номерного знака, задние фонари
AUDIO 10A Аудиосистема
WIPER 20A Стеклоочиститель
ROOM LP 10A Фонари освещения салона, фонари подсветки проемов передних дверей
TAIL(RH) 10A Габаритные огни, подсветка номерного знака, задние фонари
C/LIGHTER  15A Прикуриватель
EPS  10A Электроснабжение блока EPS

С обратной стороны блока могут находится некоторые реле: реле блокировки замков дверей, резистор об­мотки возбуждения, реле задних габаритов, реле электродвигателя стеклоподъемников, реле обогревателя заднего стекла и обогревате­лей боковых зеркал.

Маджентис 2

Расположен в торце панели слева.

Фото — пример исполнения

Схема

Назначение

H/LP 10А Передние фары
A/CON SW 10А Кондиционер
START 10А Пуск двигателя
P/SEAT RH 30А Сиденье с электроприводом (справа)
P/WDW RH 25А Стекло подъемник (справа)
WIPER 25А Передний дворник
MIRR HTD 10А Обогрев наружного зеркала заднего вида
RR FOG 15А Задний противотуманный фонарь
P/SEAT LH 30А Сиденье с электроприводом (слева)
P/WDW LH 25А Электро стеклоподъемник (слева)
SPARE 10А Запасной предохранитель
MODULE-2 10А Кластер (реле вентилятора, люк, реле стеклоочистителя, панель, датчик дождя, реостат, реле обогрева)
W/DEICER 15А Антиобледенитель
TAIL RH 10А Задний фонарь (справа)
TAIL LH 10А Задний фонарь (слева)
EPS 10А Усилитель руля
A/CON 10А Кондиционер
SAFETY PWR 20А Окно безопасности
A/BAG IND 10А Предупреждение о подушке безопасности
A/BAG 15А Воздушная подушка
DR LOCK 25А Центральный замок
SPARE 10А Запасной предохранитель
CLUSTER 10А Кластер
MODULE-1 10А Зуммер BWS, выключатель ESP
HAZARD 15А Предупредительный световой сигнал опасности
STOP LP 15А Стоп свет
SPARE 15А Запасной предохранитель
TELL TALE 15А Часы
T/LID OPEN 15А Открыватель крышки багажника
ADJ PEDAL 10А Отрегулируйте реле педали
SPARE 15А Запасной предохранитель
T/SIG 10А Световой сигнал поворота
TPMS 10А TPMS
BLOWER MTR 10А Ветилятор кондиционера
MEMORY 15А Кластер ( ETACS, A / C, Часы, Комнатный светильник)
AUDIO 15А Аудио
C/LIGHTER 15А Прикуриватель
D/CLOCK 10А Часы

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

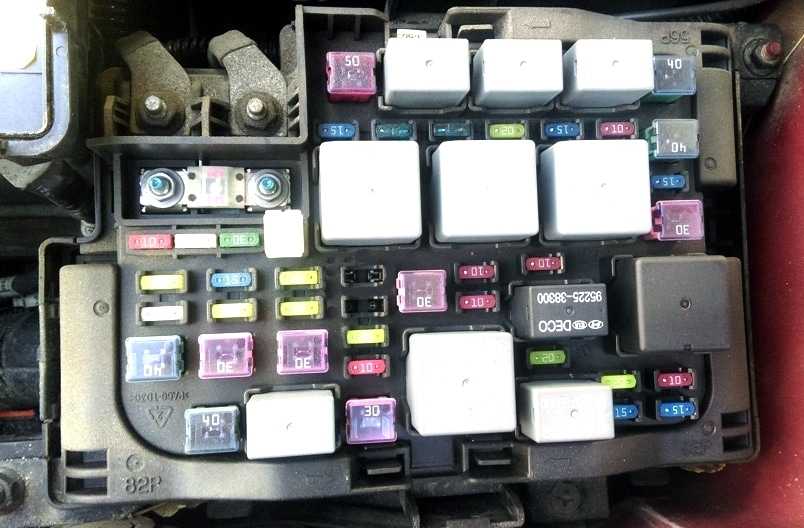

Блок под капотом

Он находится в левой части моторного отсека, рядом с аккумулятором.

Magentis 1

Фотография

Пример Схемы

Расшифровка предохранителей

COMD FAN 20A Вентилятор кондиционера
PWRWIND 40A Электропривод окон
ABS 2 30A ABS
IGN SW-1 30A Замок зажигания
ABS 1 30A ABS
IGN SW-2 30A Замок зажигания
RAD FAN MTR 30A Электропривод вентилятора радиатора
1 FUEL PUMP 20A Топливный насос
2 HD LP LO 15A Ближний свет фар
3 ABS 10A Система ABS
4 INJECTOR 10A Форсунка
5 A/С COM PR 10A Компрессор кондиционера
6 ATM RLY 20A Реле ATM
7 ECURLY 30A Реле электронного блока управления двигателем
8 IG COIL 20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR 15A Кислородный датчик
10 ECU 15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN 10A Сигнал
12 HEAD LP HI 15A Фары дальнего света
13 HEAD LP WASH 20A Электродвигатель омывателя фар
14 DRL 15A Система противоугонной системы
15 FRFOG 15A Передние противотуманные фары
16 HEAD LP LO RH 15A Ксеноновые фары
17 SPARE 30 A Запасной предохранитель
18 SPARE 20A Запасной предохранитель
19 SPARE 15A Запасной предохранитель
20 SPARE 10A Запасной предохранитель
21 BLOWER 30A Вентилятор отопителя
22 PWR FUSE-2 30A Силовой предохранитель 2
23 FWRAMP 20A Усилитель аудиосистемы
24 SUNROOF 15A Люк, диагностический разъём
25 VAIL LP 20A Реле Задних габаритов
26 PWR FUSE-1 30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU 10A Электронный блок управления двигателем
28 RRHTD 30A реле Обогрева заднего стекла и боковых зеркал.

Описание реле

HORN RELAY Реле сигнала
HDLP_LOW RELAY Реле фар
RAD FAN_HI RELAY Реле вентилятора радиатора
RAD FAN_LOW RELAY Реле вентилятора радиатора
F/PUMP RELAY Реле топливного насоса
WIPER RELAY Реле стеклоочистителя
START RELAY Реле стартера
ATM CONT RELAY Реле автоматического управления коробкой передач
A/CON RELAY Реле кондиционера

Magentis 2

Схема

Назначение

I/P B+ 2 50А На панели B +
ABS 2 40А ABS
DRL 15А Дневные ходовые огни
HORN 15А Сигнал
H/LP LOW 15А Фары
F/PUMP 20А Топливный насос
H/LP HI 15А Фары
ECU 10А Блок управления двигателем
ABS 1 40А ABS
ALT 125/150A Генератор
SPARE 10А Запасной предохранитель
SPARE 15А Запасной предохранитель
SPARE 20А Запасной предохранитель
FRTFOG 15А Передний противотуманный фонарь
ECU RELAY 30А Блок управления двигателем
POWER AMP 20А Усилитель звука
SPARE 15А Запасной предохранитель
SPARE 20А Запасной предохранитель
P/OUTLET 25А Розетка
RAD FAN 30/40A Вентилятор радиатора
PCU 10А Датчики системы управления силовой передачей, ТЦУ
ABS 10А ABS
S/WARMER 25А Подогрев сидений
ATM 20А Автоматическое управление коробкой передач
S/ROOF 20А Люк в крыше
SPARE 20А Запасной предохранитель
BACK UP 10А Фонарь заднего хода
RR HTD 40А Обогрев заднего стекла
IGN 1 30А Зажигание
B+ 30А В панели B +
TAIL 20А Задний свет
A/CON 10А Кондиционер
ECU-1 20А Блок управления двигателем
IGN COIL 20А Катушка зажигания
SNSR 3 10А Датчики
BLOWER 40А Вентилятор
IGN 2 30А Зажигание
SNSR 2 15А Датчики
HORN RELAY Реле сигнала
HDLP_LOW RELAY Реле фар
RAD FAN_HI RELAY Реле вентилятора радиатора
RAD FAN_LOW RELAY Реле вентилятора радиатора
F/PUMP RELAY Реле топливного насоса
WIPER RELAY Реле стеклоочистителя
MAIN RELAY Главное реле
START RELAY Реле стартера
ATM CONT RELAY Реле автоматического управления коробкой передач
A/CON RELAY Реле кондиционера

Дополнительный блок

Устанавливается в передней части под копотного пространства в моделях маджентис с дизельными двигателями.

Описание

GLOW PLUG FUSIBLE LINK 80А Свеча пред пускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50А Реле обогревателя PTC 1
PTC HEATER #2 FUSIBLE LINK 50А Реле обогревателя PTC 2
PTC HEATER #3 FUSIBLE LINK 50А Реле обогревателя PTC 3
FUEL FILTER HEATER FUSIBLE LINK 40А Обогреватель топливного фильтра
GLOW PLUG RELAY Реле свечи пред пускового подогрева
PTC HEATER RELAY #1 Реле обогревателя PTC 1
PTC HEATER RELAY #2 Реле обогревателя PTC 2
PTC HEATER RELAY #3 Реле обогревателя PTC 3
FUEL FILTER HEATER RELAY Реле обогревателя топливного фильтра

На этом всё. Если остались вопросы или хотите дополнить материал, пишите в комментарии.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

1. Использование схем

Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

(2) Расположение компонента:

Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.

(3) Обозначение цвета провода:

Обозначение Цвет провода
В черный
Br коричневый
G зеленый
Gr серый
L синий
Lg светло-зеленый
T желтовато-коричневый
O оранжевый
P розовый
R красный
W белый
Y желтый
Pp бордовый
LI светло-синий
X/Y «X» цвет провода, «Y» цвет полосы на проводе

Указание:

Цифры в обозначении провода означают его диаметр.

(4) Классификация провода:

Жгуты проводов классифицируются по месту расположения в автомобиле.

Символ Наименование жгута проводов Расположение
E Жгут проводов двигателя и аккумуляторной батареи Моторный отсек
M Главный, консольный жгут проводов Пассажирский салон
F Напольный жгут проводов Пол
C Жгут проводов управления электроотопителем Моторный отсек, пассажирский салон
R Жгут проводов крышки багажника / двери багажного отделения, потолка, задних противотуманных фар Потолок, крышка багажника / дверь багажного отделения
A Жгуты проводов подушек безопасности и системы кондиционирования Панель приборов и пол
D Дверные жгуты проводов Двери

Внимание: Обозначение жгута проводов также присутствует на самом жгуте в автомобиле. (5) Номер разъема:

(5) Номер разъема:

Обозначение разъема состоит из буквы – обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.

Например:

  1. Номер, относящийся к вспомогательному разъему (порядковый номер)
  2. Номер, относящийся к главному разъему (порядковый номер)
  3. Буква, указывающая на расположение жгута проводов (жгут проводов двигателя)
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Электрические схемы

15.9 Генератор / Kia Magentis

Разборка

1. Выверните четыре стяжных болта.

2. Вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора и снимите крышку.

Не вставляйте отвертки слишком глубоко, так как можно повредить обмотку статора

Задняя крышка может сниматься с трудом, так как используется кольцо, фиксирующее наружное кольцо заднего подшипника. Для облегчения снятия задней крышки нагрейте ее паяльником мощностью 200 Вт. Не используйте для нагрева фен, так как можно повредить блок диодов.

3. Закрепите в тисках ротор шкивом вверх.

Установите на губки тисков мягкие защитные накладки для исключения повреждения деталей генератора.

4. Выверните гайку крепления шкива, затем снимите пружинную шайбу, шкив и распорную втулку.
5. Снимите переднюю крышку и две шайбы.
6. Снимите ротор с тисков.
7. Выверните винты крепления щеткодержателя, выпрямителя и гайки крепления клеммы В.
8. Снимите статор с задней крышки.
9. Отделите маслоотражатель от щеткодержателя.

10. Отпаяйте три провода от диодов и снимите статор.

При отпаивании убедитесь, что тепло пайки не передалось диодам.

На прикладывайте к диодам большие усилия.

11. При отделении выпрямителя от щеткодержателя отпаяйте две пластины, припаянные к выпрямителю.

Проверка

Ротор

1. Омметром измерьте сопротивление между контактными кольцами. Если сопротивление чрезвычайно низкое, значит, имеется короткое замыкание в обмотке ротора. Если проводимость отсутствует, значит, имеется обрыв в обмотке ротора, при этом необходимо заменить ротор.

Сопротивление: 3,1 Ом

2. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.

Статор

1. Омметром проверьте проводимость между проводами катушки статора. При отсутствии проводимости замените статор.

2. Омметром проверьте проводимость между катушками статора. При наличии проводимости, замените статор.

Проверка блока выпрямителя

1. Проверьте проводимость между положительными полюсами выпрямителя и зажимом вывода катушки статора. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

2. Проверьте проводимость между отрицательными полюсами выпрямителя и зажимом вывода катушки статора. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

3. Омметром проверьте проводимость между выводами каждого из трех диодов. Омметр должен показывать проводимость только в одном направлении. Если проводимость имеется в обоих направлениях, значит, пробит диод и выпрямитель необходимо заменить.

Замена щеток

1 Если щетки изношены до предельно допустимой длины, замените их.

Минимально допустимое выступание щетки: 2 мм

2. Отпаяйте плетеный провод и снимите пружину и щетку.
3. Установите пружину щетки и новую щетку в щеткодержатель. Припаяйте плетеный провод к щеткодержателю.

Сборка

1. Сборка проводится в последовательности, обратной разборке, с учетом следующего.

2. Перед присоединением ротора к задней крышке вставьте провод через маленькое отверстие в задней крышке для фиксации щеток в отведенном положении. После установки ротора достаньте провод.

Киа Маджентис 1 MS слабые места | Недостатки и болячки б/у Kia Magentis I

KIA Magentis КАК СНЯТЬ ГЕНЕРАТОР

Детальный обзор Kia Magentis MS

Подержанные автомобили. Вып. 157. Kia Magentis, 2004

Kia Magentis 2.0 4AT 2008 Обзор и тест драйв 2016

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок в салоне

Маджентис 1

Находится под панелью приборов, со стороны водителя за защитной крышкой.

Схема

Обозначение

RR НТО IND 10A Обогреватель заднего стекла, обогреватель зеркал заднего вида
HAZARD 10A Аварийная сигнализация, указатели поворотов
RRFOG 15A Задние противотуманные фары
A/CON 10A Кондиционер
ETACS 10A ETACS, система дистанционного управления замками дверей
DR LOCK 15A Привод замков дверей
P/SEAT 25A Сиденье с электроприводом
T/LID OPEN 15A Привод замка багажника
STOP LP 15A Стоп-сигналы
HL/P 10A Передние фары
AJBAG IND 10A Подушка безопасности
T/SIG 10A Указатели поворотов
A/COM SW 10A Проводка системы кондиционирования
ACC SOCKET 15A Розетка для дополнительного оборудования
S/HTR 15A Обогрев сидений
A/BAG 15A Подушка безопасности
B/UP 10A Фонари заднего хода
CLUSTER 10A Комбинированный фонарь
START 10A Выключатель пуска
SP1 15A Резерв
SP2 15A Резерв
SP3 15A Резерв
SP4 15A Резерв
D/CLOCK 10A Цифровые часы
TAIL(LH) 10A Габаритные огни, подсветка номерного знака, задние фонари
AUDIO 10A Аудиосистема
WIPER 20A Стеклоочиститель
ROOM LP 10A Фонари освещения салона, фонари подсветки проемов передних дверей
TAIL(RH) 10A Габаритные огни, подсветка номерного знака, задние фонари
C/LIGHTER  15A Прикуриватель
EPS  10A Электроснабжение блока EPS

С обратной стороны блока могут находится некоторые реле: реле блокировки замков дверей, резистор об­мотки возбуждения, реле задних габаритов, реле электродвигателя стеклоподъемников, реле обогревателя заднего стекла и обогревате­лей боковых зеркал.

Маджентис 2

Расположен в торце панели слева.

Фото — пример исполнения

Схема

Назначение

H/LP 10А Передние фары
A/CON SW 10А Кондиционер
START 10А Пуск двигателя
P/SEAT RH 30А Сиденье с электроприводом (справа)
P/WDW RH 25А Стекло подъемник (справа)
WIPER 25А Передний дворник
MIRR HTD 10А Обогрев наружного зеркала заднего вида
RR FOG 15А Задний противотуманный фонарь
P/SEAT LH 30А Сиденье с электроприводом (слева)
P/WDW LH 25А Электро стеклоподъемник (слева)
SPARE 10А Запасной предохранитель
MODULE-2 10А Кластер (реле вентилятора, люк, реле стеклоочистителя, панель, датчик дождя, реостат, реле обогрева)
W/DEICER 15А Антиобледенитель
TAIL RH 10А Задний фонарь (справа)
TAIL LH 10А Задний фонарь (слева)
EPS 10А Усилитель руля
A/CON 10А Кондиционер
SAFETY PWR 20А Окно безопасности
A/BAG IND 10А Предупреждение о подушке безопасности
A/BAG 15А Воздушная подушка
DR LOCK 25А Центральный замок
SPARE 10А Запасной предохранитель
CLUSTER 10А Кластер
MODULE-1 10А Зуммер BWS, выключатель ESP
HAZARD 15А Предупредительный световой сигнал опасности
STOP LP 15А Стоп свет
SPARE 15А Запасной предохранитель
TELL TALE 15А Часы
T/LID OPEN 15А Открыватель крышки багажника
ADJ PEDAL 10А Отрегулируйте реле педали
SPARE 15А Запасной предохранитель
T/SIG 10А Световой сигнал поворота
TPMS 10А TPMS
BLOWER MTR 10А Ветилятор кондиционера
MEMORY 15А Кластер ( ETACS, A / C, Часы, Комнатный светильник)
AUDIO 15А Аудио
C/LIGHTER 15А Прикуриватель
D/CLOCK 10А Часы

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Блок под капотом

Он находится в левой части моторного отсека, рядом с аккумулятором.

Magentis 1

Фотография

Пример Схемы

Расшифровка предохранителей

COMD FAN 20A Вентилятор кондиционера
PWRWIND 40A Электропривод окон
ABS 2 30A ABS
IGN SW-1 30A Замок зажигания
ABS 1 30A ABS
IGN SW-2 30A Замок зажигания
RAD FAN MTR 30A Электропривод вентилятора радиатора
1 FUEL PUMP 20A Топливный насос
2 HD LP LO 15A Ближний свет фар
3 ABS 10A Система ABS
4 INJECTOR 10A Форсунка
5 A/С COM PR 10A Компрессор кондиционера
6 ATM RLY 20A Реле ATM
7 ECURLY 30A Реле электронного блока управления двигателем
8 IG COIL 20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR 15A Кислородный датчик
10 ECU 15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN 10A Сигнал
12 HEAD LP HI 15A Фары дальнего света
13 HEAD LP WASH 20A Электродвигатель омывателя фар
14 DRL 15A Система противоугонной системы
15 FRFOG 15A Передние противотуманные фары
16 HEAD LP LO RH 15A Ксеноновые фары
17 SPARE 30 A Запасной предохранитель
18 SPARE 20A Запасной предохранитель
19 SPARE 15A Запасной предохранитель
20 SPARE 10A Запасной предохранитель
21 BLOWER 30A Вентилятор отопителя
22 PWR FUSE-2 30A Силовой предохранитель 2
23 FWRAMP 20A Усилитель аудиосистемы
24 SUNROOF 15A Люк, диагностический разъём
25 VAIL LP 20A Реле Задних габаритов
26 PWR FUSE-1 30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU 10A Электронный блок управления двигателем
28 RRHTD 30A реле Обогрева заднего стекла и боковых зеркал.

Описание реле

HORN RELAY Реле сигнала
HDLP_LOW RELAY Реле фар
RAD FAN_HI RELAY Реле вентилятора радиатора
RAD FAN_LOW RELAY Реле вентилятора радиатора
F/PUMP RELAY Реле топливного насоса
WIPER RELAY Реле стеклоочистителя
START RELAY Реле стартера
ATM CONT RELAY Реле автоматического управления коробкой передач
A/CON RELAY Реле кондиционера

Magentis 2

Схема

Назначение

I/P B+ 2 50А На панели B +
ABS 2 40А ABS
DRL 15А Дневные ходовые огни
HORN 15А Сигнал
H/LP LOW 15А Фары
F/PUMP 20А Топливный насос
H/LP HI 15А Фары
ECU 10А Блок управления двигателем
ABS 1 40А ABS
ALT 125/150A Генератор
SPARE 10А Запасной предохранитель
SPARE 15А Запасной предохранитель
SPARE 20А Запасной предохранитель
FRTFOG 15А Передний противотуманный фонарь
ECU RELAY 30А Блок управления двигателем
POWER AMP 20А Усилитель звука
SPARE 15А Запасной предохранитель
SPARE 20А Запасной предохранитель
P/OUTLET 25А Розетка
RAD FAN 30/40A Вентилятор радиатора
PCU 10А Датчики системы управления силовой передачей, ТЦУ
ABS 10А ABS
S/WARMER 25А Подогрев сидений
ATM 20А Автоматическое управление коробкой передач
S/ROOF 20А Люк в крыше
SPARE 20А Запасной предохранитель
BACK UP 10А Фонарь заднего хода
RR HTD 40А Обогрев заднего стекла
IGN 1 30А Зажигание
B+ 30А В панели B +
TAIL 20А Задний свет
A/CON 10А Кондиционер
ECU-1 20А Блок управления двигателем
IGN COIL 20А Катушка зажигания
SNSR 3 10А Датчики
BLOWER 40А Вентилятор
IGN 2 30А Зажигание
SNSR 2 15А Датчики
HORN RELAY Реле сигнала
HDLP_LOW RELAY Реле фар
RAD FAN_HI RELAY Реле вентилятора радиатора
RAD FAN_LOW RELAY Реле вентилятора радиатора
F/PUMP RELAY Реле топливного насоса
WIPER RELAY Реле стеклоочистителя
MAIN RELAY Главное реле
START RELAY Реле стартера
ATM CONT RELAY Реле автоматического управления коробкой передач
A/CON RELAY Реле кондиционера

Дополнительный блок

Устанавливается в передней части под копотного пространства в моделях маджентис с дизельными двигателями.

Описание

GLOW PLUG FUSIBLE LINK 80А Свеча пред пускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50А Реле обогревателя PTC 1
PTC HEATER #2 FUSIBLE LINK 50А Реле обогревателя PTC 2
PTC HEATER #3 FUSIBLE LINK 50А Реле обогревателя PTC 3
FUEL FILTER HEATER FUSIBLE LINK 40А Обогреватель топливного фильтра
GLOW PLUG RELAY Реле свечи пред пускового подогрева
PTC HEATER RELAY #1 Реле обогревателя PTC 1
PTC HEATER RELAY #2 Реле обогревателя PTC 2
PTC HEATER RELAY #3 Реле обогревателя PTC 3
FUEL FILTER HEATER RELAY Реле обогревателя топливного фильтра

На этом всё. Если остались вопросы или хотите дополнить материал, пишите в комментарии.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

1. Использование схем

Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

(2) Расположение компонента:

Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.

(3) Обозначение цвета провода:

Обозначение Цвет провода
В черный
Br коричневый
G зеленый
Gr серый
L синий
Lg светло-зеленый
T желтовато-коричневый
O оранжевый
P розовый
R красный
W белый
Y желтый
Pp бордовый
LI светло-синий
X/Y «X» цвет провода, «Y» цвет полосы на проводе

Указание:

Цифры в обозначении провода означают его диаметр.

(4) Классификация провода:

Жгуты проводов классифицируются по месту расположения в автомобиле.

Символ Наименование жгута проводов Расположение
E Жгут проводов двигателя и аккумуляторной батареи Моторный отсек
M Главный, консольный жгут проводов Пассажирский салон
F Напольный жгут проводов Пол
C Жгут проводов управления электроотопителем Моторный отсек, пассажирский салон
R Жгут проводов крышки багажника / двери багажного отделения, потолка, задних противотуманных фар Потолок, крышка багажника / дверь багажного отделения
A Жгуты проводов подушек безопасности и системы кондиционирования Панель приборов и пол
D Дверные жгуты проводов Двери

Внимание: Обозначение жгута проводов также присутствует на самом жгуте в автомобиле. (5) Номер разъема:

(5) Номер разъема:

Обозначение разъема состоит из буквы – обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.

Например:

  1. Номер, относящийся к вспомогательному разъему (порядковый номер)
  2. Номер, относящийся к главному разъему (порядковый номер)
  3. Буква, указывающая на расположение жгута проводов (жгут проводов двигателя)
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
