Как снять стартер на ваз-2110: инструкция пошаговая

Замена стартера на ВАЗ-2113, 2114, 2115

Стартер представляет собой электродвигатель постоянного тока, в состав которого входят: статор (неподвижная часть, состоящая из обмоток); якорь (вал, в пазах которого расположены коллектор и обмотка); обгонная муфта (шестерня с механическим устройством) и втягивающее реле.

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

  • неисправна обгонная муфта;
  • замыкание обмоток статора или якоря;
  • значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

  • якорь стартера медленно вращается;
  • слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

  • ключи на 8 и на 13;
  • жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

  1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
  2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
  3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
  4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
  5. Ключом на 13 отворачиваем три гайки крепления стартера.
  6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Итог

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Устройство стартера

На ваз 2110 раньше устанавливали стартер, который представлен в виде электромотора для выработки постоянного тока. Состоит он из тягового реле и планетарного редуктора, также здесь есть якорь и статор. Якорь тут используется для того чтобы вращать металлические  вкладыши, и это вращение должно передаваться редуктору и приводу устройства.

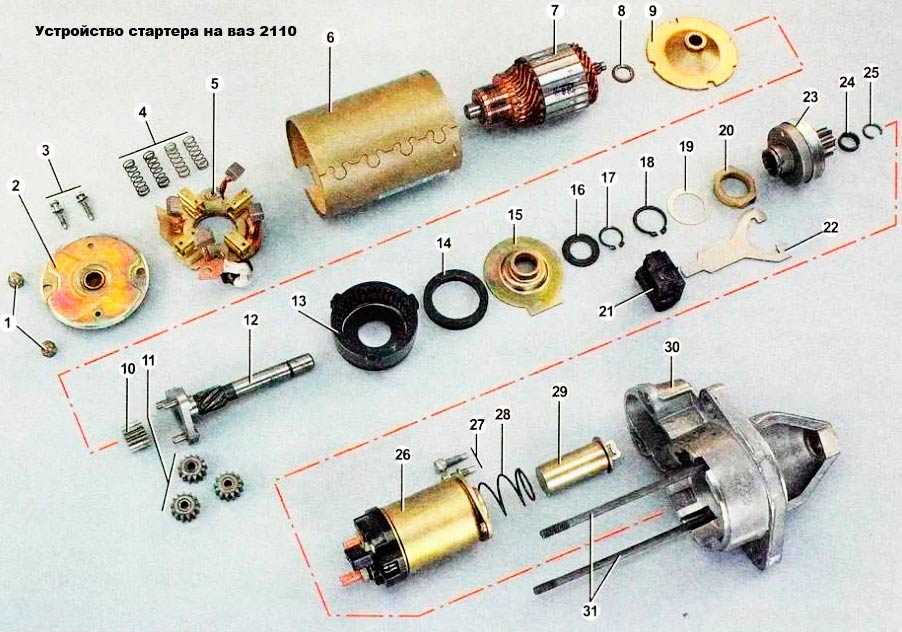

Устройство стартера ВАЗ 2110: 1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты крепления щеточного узла; 4 — пружины щеток; 5 — щеточный узел; 6 — статор (с магнитами); 7 — якорь; 8 — упорная шайба; 9 — опора вала якоря; 10 — центральная шестерня редуктора; 11 — планетарные (сателлитные) шестерни редуктора; 12 — вал привода; 13 — внешняя шестерня редуктора с внутренними зубьями; 14 — уплотнительное кольцо; 15 — опора вала привода; 16 — упорная шайба; 17 — стопорное кольцо вала привода; 18 — стопорное кольцо муфты рычага привода; 19 — шайба; 20 — муфта рычага привода; 21 — опора рычага привода; 22 — рычаг привода; 23 — привод; 24 — кольцо ограничения хода привода; 25 — запорное кольцо ограничителя; 26 — тяговое реле стартера; 27 — винты крепления тягового реле; 28 — возвратная пружина; 29 — сердечник тягового реле; 30 — передняя крышка; 31 — стяжные шпильки.

Стартер на ваз 2110 имеет четыре полосы и четыре щетки на электродвигателе с постоянным током, а также в устройстве находятся магниты, которые способствуют образованию этого тока. Но все же главной деталью в стартере является втягивающее реле, ведь при  работе привод с шестерней зацепляется с маховиком и тот в свою очередь приводит в движение электродвигатель устройства.

Как на ВАЗ 2110 снять стартер своими руками быстро

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

  • скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
  • щелчки при повороте ключа (втягивающее реле);
  • тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

С ситуациями, когда в автомобиле не крутит стартер, сталкивались многие автомобилисты. О возможных причинах можно прочитать в следующей статье: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Замена

Для снятия стартера  ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП.

Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря  должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13.

Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой.

Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором.

Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности.

При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разобраться, где находится реле стартера, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

  • Вениамин
  • Распечатать

Обслуживание втягивающего реле — чистка пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

  • Ключ рожковый на 13
  • Головка глубокая торцевая на 8
  • Вороток или трещоточная рукоятка

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Это интересно: Ремонт рулевой рейки ВАЗ 2109 своими руками

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:

  1. Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
  2. Реле и якорь не срабатывают при включенном стартере. Вероятнее всего, понадобится снятие устройства, так как указанная поломка возникает из-за заедания якоря, замыкания в его обмотках, слабой затяжки наконечников, замыкания «на массу» либо обрыва провода. В любом из этих случаев потребуется снять реле, разобрать его и выполнить требуемый ремонт.

Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.

Замена стартера ВАЗ 2110 собственноручно

Как только все подготовлено, начинайте последовательно выполнять следующие действия.
В случае если ваш автомобиль стал плохо заводиться или машина начала глохнуть, слышаться непонятные звуки, щелкает втягивающая стартера ВАЗ 2110, когда вы пытаетесь завести машину — наиболее вероятно, что у вас неисправный стартер. Если поломка не серьёзная, можно отремонтировать стартер своими руками.
Если проблема сложнее, чем вы думали – понадобиться полная замена стартера ВАЗ 2110.Будьте внимательны!
Во время проверки старайтесь не допустить, чтобы в корпусе стартера случилось короткое замыкание зажима провода, который соединен с плюсовым выводом аккумуляторной батареи.С помощью одного из проводов сцепляем минусовый вывод аккумуляторной батареи и корпус стартера.
Другой провод, соединенный с положительным выводом, подключаем к контактному болту тягового реле. К реле присоединяется провод стартера.
Если начнется вращение якоря стартера — это значит, что двигатель стартера работает исправно.Соединяем второй провод с контактным болтом на тяговом реле.
С помощью отвертки или другой металлического предмета, замыкаем между собой вывод и контактным болтом тягового реле. В случае громкого щелчка и начала вращения якоря стартера — тяговое реле в полном порядке.
Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер.Ниже приведенная инструкция поэтапно описывает, как правильно делается замена стартера ВАЗ 2110:

  • Необходимо отсоединить минусовой провод от клеммы аккумуляторной батареи.
  • Далее снимайте защиту картера на двигателе.
  • Теперь откручиваем гайку, держащую крепление стартера, из моторного отсека (сверху).
  • Внизу автомобиля найдите провод тягового реле и отсоедините его от клеммы.
  • Откручиваем одну гайку на контактном болте тягового реле.
  • Откручиваем гайку на нижнем креплении стартера.
  • Снимаем стартер.
  • И обратный порядок.

Установка стартера на место

Когда мы закончили с ремонтом, переходим к тестированию стартера:

  • Отсоединяем провод от клеммы М;
  • Выполняем соединение, используя для этого провод как можно большего сечения;
  • Подсоединяем аккумулятор. Если шестерня стартера выдвигается, стартер работает исправно. Для предотвращения повреждений стартера не подсоединяйте аккумулятор больше, чем на 10 секунд;
  • Теперь отсоединяем аккумулятор от клеммы М. Если шестерня не выдвигается, значит удерживающая катушка работает нормально;
  • Точно таким же образом разъединяем аккумулятор с корпусом. Если шестерня тут же втягивается, стартер исправен;
  • Крепко закрепляем стартер в тисках;
  • Подключаем стартер к аккумулятору, как показано на схеме. Будьте внимательны, посмотрите, запускается ли электродвигатель и вращается ли он;
  • Если при напряжении аккумулятора 11,5 V ток и обороты электродвигателя соответствуют нормам, значит стартер в полном порядке.

Двигатели ВАЗ 2110 бывают на 16 клапанов и на 8 клапанов. У первого чуть больше динамики, а второй надежней при обрыве ремня ГРМ.Если вам понадобится помощь, чтобы разобраться детальнее,  будет полезно посмотреть видео о двигателе ВАЗ 2110 16 клапанов.
Если в автомобиле ВАЗ 2110 двигатель трудно завести первого раза, проблема может быть в следующем. В топливе присутствует множество примесей и разных грязей.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р. В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Замена

Для снятия стартера ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП. Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Технические характеристикой стартера 57.3708:

  1. номинальная мощность в пределах 1,55 кВт;
  2. потребляемый ток на холостом ходу 80 А;
  3. в состоянии заторможенности около 700 А;
  4. при максимальной мощности 375 А.

К корпусу из стали ваз 2110 стартера приклеены 4 магнита (постоянных), причем изнутри все они дополнительно еще прикреплены алюминиевой,  развальцованной втулкой. Крышки и корпус конструкции стянуты 2 шпильками. Якорный вал вращается в 2 вкладышах из металлокерамики, которые установлены как в крышке, так и опоре вала.

Если вы видели стартер в сборе и действии, то заметили, что крутящий момент непосредственно от вала якоря делает передачу на вал привода. Это происходит через планетарный редуктор, который состоит из центральной шестерни, 3 шестерен планетарных, эпициклической шестерни с внутренним зацеплением и водила.

Обгонная муфта (свободного хода)  установлена на валу привода с приводной шестерней. Она передает тот самый крутящий момент лишь в одном направлении: от стартера непосредственно к двигателю, как бы разобщая эти цепи после запуска двигателя. Такие действия необходимы для того, чтобы  защитить редуктор и якорь от повреждения, которое может возникнуть в результате незапланированной частоты вращения.

Тяговое реле играет роль ввода шестерни привода при сцеплении с зубчатым венцом. Касается это маховика коленчатого вала вазовского двигателя и питания электродвигателя. Как только происходит поворот ключа зажигания на отметку «стартер», напряжение поступает на обмотки тягового реле – удерживающую и втягивающую.

После того, как произойдет замыкание контактов тягового реле,  отключается  втягивающая обмотка. При этом напряжение при срабатывании реле должно держаться в пределах 8 V, если температура окружающей среды составляет 20 — 25° со знаком плюс. Если параметры завышены или занижены, то в самом реле или в приводе  есть неполадки, поэтому стоит провести внешний осмотр стартера после того, как вы его разберете. Если пришло в негодность, то замените его.

Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

  • Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
  • Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

  1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
  2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
  3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
  4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

  1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
  2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
  3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
  4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
  5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
  6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

    Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

  1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
  2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
  3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
  4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
  5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

  1. Стартер неисправен.
  2. Вышло из строя реле стартера.
  3. Неисправна цепь электроснабжения стартера.
  4. Перегорел предохранитель стартера.
  5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как снять стартер на ваз-2110: инструкция пошаговая

Замена стартера на ВАЗ-2113, 2114, 2115

Стартер представляет собой электродвигатель постоянного тока, в состав которого входят: статор (неподвижная часть, состоящая из обмоток); якорь (вал, в пазах которого расположены коллектор и обмотка); обгонная муфта (шестерня с механическим устройством) и втягивающее реле.

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

  • неисправна обгонная муфта;
  • замыкание обмоток статора или якоря;
  • значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

  • якорь стартера медленно вращается;
  • слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

  • ключи на 8 и на 13;
  • жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

  1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
  2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
  3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
  4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
  5. Ключом на 13 отворачиваем три гайки крепления стартера.
  6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Итог

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Устройство стартера

На ваз 2110 раньше устанавливали стартер, который представлен в виде электромотора для выработки постоянного тока. Состоит он из тягового реле и планетарного редуктора, также здесь есть якорь и статор. Якорь тут используется для того чтобы вращать металлические  вкладыши, и это вращение должно передаваться редуктору и приводу устройства.

Устройство стартера ВАЗ 2110: 1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты крепления щеточного узла; 4 — пружины щеток; 5 — щеточный узел; 6 — статор (с магнитами); 7 — якорь; 8 — упорная шайба; 9 — опора вала якоря; 10 — центральная шестерня редуктора; 11 — планетарные (сателлитные) шестерни редуктора; 12 — вал привода; 13 — внешняя шестерня редуктора с внутренними зубьями; 14 — уплотнительное кольцо; 15 — опора вала привода; 16 — упорная шайба; 17 — стопорное кольцо вала привода; 18 — стопорное кольцо муфты рычага привода; 19 — шайба; 20 — муфта рычага привода; 21 — опора рычага привода; 22 — рычаг привода; 23 — привод; 24 — кольцо ограничения хода привода; 25 — запорное кольцо ограничителя; 26 — тяговое реле стартера; 27 — винты крепления тягового реле; 28 — возвратная пружина; 29 — сердечник тягового реле; 30 — передняя крышка; 31 — стяжные шпильки.

Стартер на ваз 2110 имеет четыре полосы и четыре щетки на электродвигателе с постоянным током, а также в устройстве находятся магниты, которые способствуют образованию этого тока. Но все же главной деталью в стартере является втягивающее реле, ведь при  работе привод с шестерней зацепляется с маховиком и тот в свою очередь приводит в движение электродвигатель устройства.

Как на ВАЗ 2110 снять стартер своими руками быстро

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

  • скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
  • щелчки при повороте ключа (втягивающее реле);
  • тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

С ситуациями, когда в автомобиле не крутит стартер, сталкивались многие автомобилисты. О возможных причинах можно прочитать в следующей статье: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Замена

Для снятия стартера  ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП.

Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря  должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13.

Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой.

Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором.

Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности.

При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разобраться, где находится реле стартера, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

  • Вениамин
  • Распечатать

Обслуживание втягивающего реле — чистка пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

  • Ключ рожковый на 13
  • Головка глубокая торцевая на 8
  • Вороток или трещоточная рукоятка

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание! Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие: 1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка: 1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно! 1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков! Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик: Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Это интересно: Ремонт рулевой рейки ВАЗ 2109 своими руками

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:

  1. Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
  2. Реле и якорь не срабатывают при включенном стартере. Вероятнее всего, понадобится снятие устройства, так как указанная поломка возникает из-за заедания якоря, замыкания в его обмотках, слабой затяжки наконечников, замыкания «на массу» либо обрыва провода. В любом из этих случаев потребуется снять реле, разобрать его и выполнить требуемый ремонт.

Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.

Замена стартера ВАЗ 2110 собственноручно

Как только все подготовлено, начинайте последовательно выполнять следующие действия.
В случае если ваш автомобиль стал плохо заводиться или машина начала глохнуть, слышаться непонятные звуки, щелкает втягивающая стартера ВАЗ 2110, когда вы пытаетесь завести машину — наиболее вероятно, что у вас неисправный стартер. Если поломка не серьёзная, можно отремонтировать стартер своими руками.
Если проблема сложнее, чем вы думали – понадобиться полная замена стартера ВАЗ 2110.Будьте внимательны!
Во время проверки старайтесь не допустить, чтобы в корпусе стартера случилось короткое замыкание зажима провода, который соединен с плюсовым выводом аккумуляторной батареи.С помощью одного из проводов сцепляем минусовый вывод аккумуляторной батареи и корпус стартера.
Другой провод, соединенный с положительным выводом, подключаем к контактному болту тягового реле. К реле присоединяется провод стартера.
Если начнется вращение якоря стартера — это значит, что двигатель стартера работает исправно.Соединяем второй провод с контактным болтом на тяговом реле.
С помощью отвертки или другой металлического предмета, замыкаем между собой вывод и контактным болтом тягового реле. В случае громкого щелчка и начала вращения якоря стартера — тяговое реле в полном порядке.
Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер.Ниже приведенная инструкция поэтапно описывает, как правильно делается замена стартера ВАЗ 2110:

  • Необходимо отсоединить минусовой провод от клеммы аккумуляторной батареи.
  • Далее снимайте защиту картера на двигателе.
  • Теперь откручиваем гайку, держащую крепление стартера, из моторного отсека (сверху).
  • Внизу автомобиля найдите провод тягового реле и отсоедините его от клеммы.
  • Откручиваем одну гайку на контактном болте тягового реле.
  • Откручиваем гайку на нижнем креплении стартера.
  • Снимаем стартер.
  • И обратный порядок.

Установка стартера на место

Когда мы закончили с ремонтом, переходим к тестированию стартера:

  • Отсоединяем провод от клеммы М;
  • Выполняем соединение, используя для этого провод как можно большего сечения;
  • Подсоединяем аккумулятор. Если шестерня стартера выдвигается, стартер работает исправно. Для предотвращения повреждений стартера не подсоединяйте аккумулятор больше, чем на 10 секунд;
  • Теперь отсоединяем аккумулятор от клеммы М. Если шестерня не выдвигается, значит удерживающая катушка работает нормально;
  • Точно таким же образом разъединяем аккумулятор с корпусом. Если шестерня тут же втягивается, стартер исправен;
  • Крепко закрепляем стартер в тисках;
  • Подключаем стартер к аккумулятору, как показано на схеме. Будьте внимательны, посмотрите, запускается ли электродвигатель и вращается ли он;
  • Если при напряжении аккумулятора 11,5 V ток и обороты электродвигателя соответствуют нормам, значит стартер в полном порядке.

Двигатели ВАЗ 2110 бывают на 16 клапанов и на 8 клапанов. У первого чуть больше динамики, а второй надежней при обрыве ремня ГРМ.Если вам понадобится помощь, чтобы разобраться детальнее,  будет полезно посмотреть видео о двигателе ВАЗ 2110 16 клапанов.
Если в автомобиле ВАЗ 2110 двигатель трудно завести первого раза, проблема может быть в следующем. В топливе присутствует множество примесей и разных грязей.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р. В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Замена

Для снятия стартера ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП. Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Технические характеристикой стартера 57.3708:

  1. номинальная мощность в пределах 1,55 кВт;
  2. потребляемый ток на холостом ходу 80 А;
  3. в состоянии заторможенности около 700 А;
  4. при максимальной мощности 375 А.

К корпусу из стали ваз 2110 стартера приклеены 4 магнита (постоянных), причем изнутри все они дополнительно еще прикреплены алюминиевой,  развальцованной втулкой. Крышки и корпус конструкции стянуты 2 шпильками. Якорный вал вращается в 2 вкладышах из металлокерамики, которые установлены как в крышке, так и опоре вала.

Если вы видели стартер в сборе и действии, то заметили, что крутящий момент непосредственно от вала якоря делает передачу на вал привода. Это происходит через планетарный редуктор, который состоит из центральной шестерни, 3 шестерен планетарных, эпициклической шестерни с внутренним зацеплением и водила.

Обгонная муфта (свободного хода)  установлена на валу привода с приводной шестерней. Она передает тот самый крутящий момент лишь в одном направлении: от стартера непосредственно к двигателю, как бы разобщая эти цепи после запуска двигателя. Такие действия необходимы для того, чтобы  защитить редуктор и якорь от повреждения, которое может возникнуть в результате незапланированной частоты вращения.

Тяговое реле играет роль ввода шестерни привода при сцеплении с зубчатым венцом. Касается это маховика коленчатого вала вазовского двигателя и питания электродвигателя. Как только происходит поворот ключа зажигания на отметку «стартер», напряжение поступает на обмотки тягового реле – удерживающую и втягивающую.

После того, как произойдет замыкание контактов тягового реле,  отключается  втягивающая обмотка. При этом напряжение при срабатывании реле должно держаться в пределах 8 V, если температура окружающей среды составляет 20 — 25° со знаком плюс. Если параметры завышены или занижены, то в самом реле или в приводе  есть неполадки, поэтому стоит провести внешний осмотр стартера после того, как вы его разберете. Если пришло в негодность, то замените его.

Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

  • Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
  • Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

  1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
  2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
  3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
  4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

  1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
  2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
  3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
  4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
  5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
  6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

    Бендикс стартера ВАЗ 2107 выходит из строя довольно часто

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

  1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
  2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
  3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
  4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
  5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

  1. Стартер неисправен.
  2. Вышло из строя реле стартера.
  3. Неисправна цепь электроснабжения стартера.
  4. Перегорел предохранитель стартера.
  5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Небывалый техник
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
